فوری جواب: AC کمبائنر باکس بمقابلہ DC کمبائنر باکس
ایک AC کمبائنر باکس یہ AC ڈسٹری بیوشن پینل، سوئچ بورڈ، سوئچ گیئر، ٹرانسفارمر، یا گرڈ انٹر کنکشن پوائنٹ کو فیڈ کرنے سے پہلے متعدد انورٹرز، مائیکرو انورٹرز، یا انورٹر برانچوں کے الٹرنیٹنگ کرنٹ (AC) آؤٹ پٹس کو یکجا کرتا ہے۔.
اے DC کمبائنر باکس یہ انورٹر سے پہلے پی وی (PV) سٹرنگز کے ڈائریکٹ کرنٹ (DC) آؤٹ پٹس کو یکجا کرتا ہے۔ اس میں عام طور پر سٹرنگ فیوز یا DC بریکرز، DC سرج پروٹیکشن، پازیٹو اور نیگیٹو بس بارز، DC آئسولیٹرز یا ڈس کنیکٹس، گراؤنڈنگ ٹرمینلز، اور بعض اوقات سٹرنگ مانیٹرنگ شامل ہوتی ہے۔.
فرق صرف اس بات کا نہیں ہے کہ باکس کہاں نصب ہے۔ یہ تحفظ کے ڈیزائن کو تبدیل کرتا ہے:
DC کمبائنر باکس کو PV DC وولٹیج، پولرٹی، ریورس کرنٹ، اور مستقل DC آرکس کو سنبھالنا ہوتا ہے۔ AC کمبائنر باکس کو AC برانچ پروٹیکشن، انورٹر آؤٹ پٹ ایگریگیشن، شارٹ سرکٹ ریٹنگ، نیوٹرل/گراؤنڈ ارینجمنٹ، اور AC ڈس کنیکٹنگ یا سوئچ گیئر کی ضروریات کو پورا کرنا ہوتا ہے۔.
کلیدی ٹیک ویز
- DC کمبائنر باکس انورٹر سے پہلے استعمال ہوتے ہیں۔. یہ DC سائیڈ پر PV سٹرنگز کو یکجا کرتے ہیں۔.
- AC کمبائنر بکس انورٹر کے بعد استعمال کیے جاتے ہیں۔. یہ سٹرنگ انورٹرز، مائیکرو انورٹرز، یا انورٹر گروپس سے AC آؤٹ پٹس کو یکجا کرتے ہیں۔.
- DC پروٹیکشن AC پروٹیکشن سے مختلف ہوتی ہے۔. DC فیوز، DC بریکرز، DC SPDs، اور DC آئسولیٹرز کا انتخاب PV وولٹیج اور پولرٹی کے مطابق کیا جانا چاہیے۔.
- بڑے سسٹمز میں AC کمبائنر سوئچ گیئر عام ہے۔. متعدد انورٹر آؤٹ پٹس AC سوئچ بورڈز، سوئچ گیئر، یا ریکومبائنر پینلز کو فیڈ کر سکتے ہیں۔.
- مائیکرو انورٹر سسٹمز میں اکثر AC کمبائننگ کا استعمال ہوتا ہے۔. ہر مائیکرو انورٹر ماڈیول کی DC کو گرڈ کے موافق AC میں تبدیل کرتا ہے، اس لیے کمبائننگ AC سائیڈ پر ہوتی ہے۔.
- صرف انکلوژر کے سائز کی بنیاد پر انتخاب نہ کریں۔. کیبل لے آؤٹ، وولٹیج، کرنٹ، SCCR/شارٹ سرکٹ ریٹنگ، SPD کی قسم، ارتھنگ، لیبلنگ، اور معیارات سب اہم ہیں۔.
AC بمقابلہ DC کمبائنر باکس کا موازنہ ٹیبل
| شے | DC کمبائنر باکس | اے سی کمبینر باکس |
|---|---|---|
| مقام | PV سٹرنگز اور انورٹر DC ان پٹ کے درمیان | انورٹر آؤٹ پٹس اور AC ڈسٹری بیوشن/گرڈ کنکشن کے درمیان |
| موجودہ قسم | براہ راست کرنٹ | الٹرنیٹنگ کرنٹ (اے سی) |
| اہم مقصد | PV سٹرنگ DC سرکٹس کو یکجا کرنا | AC انورٹر آؤٹ پٹ سرکٹس کو یکجا کرنا |
| مشترکہ ان پٹ | پی وی سٹرنگز | سٹرنگ انورٹرز، مائیکرو انورٹرز، انورٹر برانچ سرکٹس |
| مشترکہ آؤٹ پٹ | انورٹر ڈی سی ان پٹ | اے سی پینل، اے سی سوئچ گیئر، ٹرانسفارمر، گرڈ انٹر کنکشن |
| تحفظاتی آلات | جی پی وی فیوز، ڈی سی ایم سی بی/ایم سی سی بی، ڈی سی آئسولیٹر، ڈی سی ایس پی ڈی | اے سی بریکرز، اے سی سوئچ، اے سی ایس پی ڈی، میٹرنگ، بس بار |
| بس بار لے آؤٹ | پازیٹو، نیگیٹو، PE/گراؤنڈ | فیز بس بار، جہاں ضرورت ہو نیوٹرل، پی ای/گراؤنڈ |
| بنیادی تکنیکی خطرہ | ڈی سی آرک، پولرٹی کی غلطی، ریورس کرنٹ، پی وی اوور وولٹیج | اے سی فالٹ کرنٹ، انورٹر بیک فیڈ، کوآرڈینیشن، سوئچ گیئر ریٹنگ |
| عام استعمالات | سٹرنگ انورٹر پی وی ارے، یوٹیلیٹی پی وی سٹرنگز، ڈی سی کلیکشن | مائیکرو انورٹرز، ملٹیپل سٹرنگ انورٹرز، کمرشل روف ٹاپس، سولر فارمز |
| عام تلاش کی اصطلاح | ڈی سی کمبائنر باکس، سولر کمبائنر باکس | اے سی کمبائنر باکس، اے سی کمبائنر پینل، اے سی کمبائنر سوئچ گیئر |

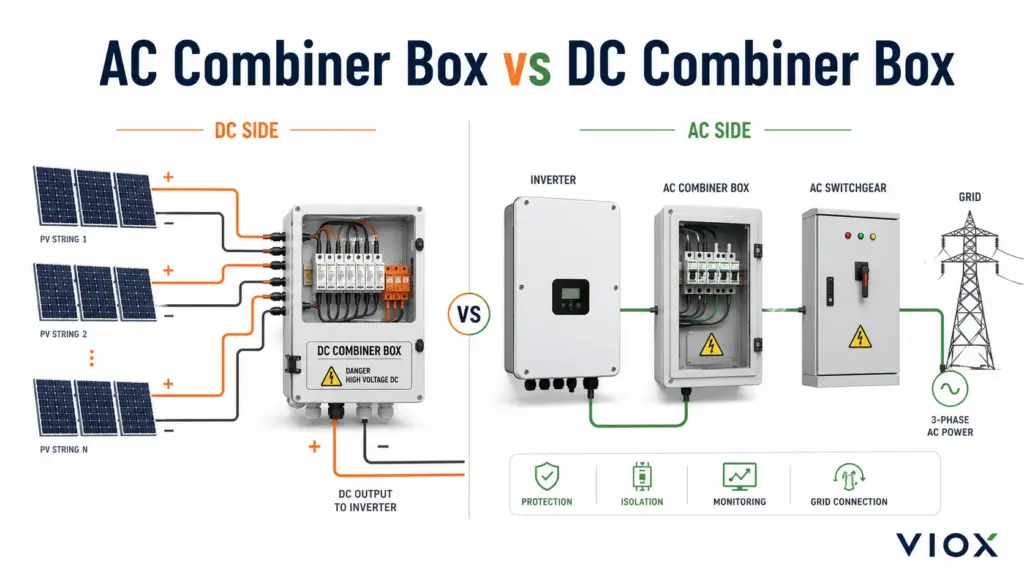

سولر پی وی سسٹم میں ہر باکس کہاں نصب ہوتا ہے
ایک سادہ سٹرنگ انورٹر سسٹم کچھ اس طرح نظر آتا ہے:
پی وی ماڈیولز
مائیکرو انورٹر سسٹم مختلف نظر آتا ہے:
پی وی ماڈیول
یہی وجہ ہے کہ ڈی سی کمبائنر باکس عام طور پر سٹرنگ انورٹر آرکیٹیکچر کے ساتھ منسلک ہوتا ہے، جبکہ اے سی کمبائنر باکس مائیکرو انورٹر سسٹمز، ملٹی انورٹر کمرشل سسٹمز، اور یوٹیلیٹی اسکیل انورٹر آؤٹ پٹ ایگریگیشن میں عام ہے۔.
ڈی سی کمبائنر باکس کیا ہے؟
اے DC کمبائنر باکس یہ ایک پی وی (PV) پروٹیکشن اور کلیکشن باکس ہے جو سولر سسٹم کی ڈی سی سائیڈ پر نصب کیا جاتا ہے۔ یہ انورٹر سے پہلے متعدد پی وی سٹرنگز کو کم آؤٹ پٹ سرکٹس میں یکجا کرتا ہے۔.
عام اجزاء میں شامل ہیں:
- پی وی سٹرنگ فیوز یا ڈی سی بریکرز
- پازیٹو بس بار
- نیگیٹو بس بار
- ڈی سی سرج پروٹیکٹو ڈیوائس
- ڈی سی آئسولیٹر یا ڈس کنیکٹر
- گراؤنڈنگ یا پی ای (PE) ٹرمینل
- جہاں ضرورت ہو وہاں سٹرنگ مانیٹرنگ ماڈیول
- کیبل گلینڈز یا پی وی کنیکٹرز
- آؤٹ ڈور انکلوژر
- وارننگ لیبلز اور پولرٹی لیبلز
ڈی سی کمبائنر بکس اکثر تب استعمال ہوتے ہیں جب:
- ایک انورٹر میں پی وی سٹرنگ کے متعدد ان پٹس ہوں
- متعدد سٹرنگز کو انفرادی طور پر محفوظ کرنا ضروری ہو
- سٹرنگ مانیٹرنگ کی ضرورت ہو
- لمبی ڈی سی کیبلز کو منظم طریقے سے اکٹھا کرنے کی ضرورت ہو
- ارے (array) کے قریب ڈی سی سرج پروٹیکشن درکار ہو
- مینٹیننس ٹیموں کو ڈی سی آئسولیشن کے ایک واضح پوائنٹ کی ضرورت ہوتی ہے۔
وسیع تر بنیاد کے لیے، VIOX کا ملاحظہ کریں۔ پی وی کمبائنر باکس گائیڈ.
اے سی کمبائنر باکس کیا ہے؟
ایک AC کمبائنر باکس یہ متعدد انورٹرز یا مائیکرو انورٹر برانچوں سے اے سی آؤٹ پٹ سرکٹس کو یکجا کرتا ہے۔ اسے ڈی سی کے اے سی میں تبدیل ہونے کے بعد نصب کیا جاتا ہے۔.
عام اجزاء میں شامل ہیں:
- اے سی بریکرز یا ایم سی سی بی (MCCBs)
- اے سی بس بار
- مین اے سی ڈس کنیکٹ یا سوئچ
- AC SPD
- نیوٹرل بار جہاں ضرورت ہو
- PE/گراؤنڈ بار
- میٹرنگ یا مانیٹرنگ ڈیوائس
- ٹرمینل بلاکس
- کیبل غدود
- انکلوژر
- سرکٹ لیبلز
اے سی کمبائنر بکس عام طور پر درج ذیل میں استعمال ہوتے ہیں:
- مائیکرو انورٹر سولر سسٹمز
- کمرشل روف ٹاپ پی وی سسٹمز جن میں متعدد انورٹرز ہوں
- یوٹیلیٹی پی وی پلانٹس جن میں بہت سے انورٹر آؤٹ پٹس ہوں
- انورٹر رومز
- اے سی ریکمبائنر پینلز
- اے سی کمبائنر سوئچ بورڈز
- اے سی کمبائنر سوئچ گیئر
بڑے پی وی (PV) سسٹمز میں، یہ اصطلاح اے سی کمبائنر سوئچ گیئر یا اے سی ریکمبائنر اکثر تب استعمال ہوتی ہے جب آلات ایک چھوٹے باکس سے بڑے ہوں۔ اس میں بڑے بریکرز، میٹرنگ، پروٹیکٹو ریلے، بس بارز، کرنٹ ٹرانسفارمرز، اور لو-وولٹیج سوئچ گیئر کے ساتھ انٹیگریشن شامل ہو سکتی ہے۔.
اے سی کمبائنر باکس بمقابلہ اے سی کمبائنر سوئچ گیئر بمقابلہ اے سی ریکمبائنر
یہ اصطلاحات آپس میں متعلقہ ہیں، لیکن یہ ہمیشہ ایک ہی سائز کے آلات نہیں ہوتے۔.
| اصطلاح | عملی معنی | عام استعمال |
|---|---|---|
| AC کمبائنر باکس | انورٹر کے اے سی آؤٹ پٹس کو یکجا کرنے والا چھوٹا انکلوژر | رہائشی، کمرشل، مائیکرو انورٹر، اور چھوٹے ملٹی انورٹر سسٹمز |
| اے سی کمبائنر پینل | بریکرز کے ساتھ پینل اسٹائل اے سی کمبائننگ اسمبلی | کمرشل روف ٹاپ اور ڈسٹری بیوٹڈ انورٹر سسٹمز |
| اے سی کمبائنر سوئچ بورڈ | انورٹر فیڈرز کو ملانے والی بڑی اے سی ڈسٹری بیوشن اسمبلی | کمرشل اور یوٹیلیٹی اسکیل پی وی (PV) |
| اے سی کمبائنر سوئچ گیئر | سوئچ گیئر لیول کی زیادہ مضبوط اے سی کمبائننگ اور پروٹیکشن | بڑے انورٹر رومز، یوٹیلیٹی پی وی پلانٹس |
| اے سی ریکمبائنر | ڈاؤن اسٹریم اے سی کمبائنرز یا انورٹر بلاکس سے آؤٹ پٹس کو یکجا کرتا ہے | بڑے پی وی پلانٹس اور ملٹی لیول اے سی کلیکشن سسٹمز |
آلات کی سطح کے مطابق اصطلاح استعمال کریں۔ ایک چھوٹے مائیکرو انورٹر اے سی کمبائنر کو سوئچ گیئر نہیں کہا جانا چاہیے۔ یوٹیلیٹی اسکیل اے سی سوئچ گیئر لائن اپ کو ایک سادہ کمبائنر باکس تک محدود نہیں کیا جانا چاہیے۔.
ڈی سی کمبائنر باکس کے اجزاء
| جزو | فنکشن | انتخاب کے لیے نوٹ |
|---|---|---|
| جی پی وی (gPV) فیوز یا ڈی سی بریکر | پی وی سٹرنگ سرکٹس کی حفاظت کرتا ہے | پی وی (PV) وولٹیج اور کرنٹ سے مطابقت ہونی چاہیے |
| پازیٹو بس بار | پازیٹو سٹرنگ کنڈکٹرز کو یکجا کرتا ہے | کرنٹ ریٹنگ اور وقفہ (اسپیسنگ) چیک کریں |
| نیگیٹو بس بار | نیگیٹو سٹرنگ کنڈکٹرز کو یکجا کرتا ہے | پولرٹی اور انسولیشن چیک کریں |
| ڈی سی ایس پی ڈی | پی وی ڈی سی سائیڈ پر ٹرانزینٹ اوور وولٹیج کو محدود کرتا ہے | PV/DC-rated SPD کا استعمال کریں |
| ڈی سی آئسولیٹر | مقامی DC منقطع کرنے کی سہولت فراہم کرتا ہے | سسٹم وولٹیج کے لیے DC-rated ہونا ضروری ہے |
| سٹرنگ مانیٹرنگ | سٹرنگ کرنٹ یا اسٹیٹس کی پیمائش کرتا ہے | بڑے PV پلانٹس میں مفید ہے |
| انکلوژر | بیرونی اجزاء کی حفاظت کرتا ہے | IP ریٹنگ، UV مزاحمت، حرارت، نمی کا جمنا |
| کیبل اینٹریز | پی وی (PV) کیبلز کو انکلوژر میں سیل کریں | کیبل کے قطر اور آؤٹ ڈور سیلنگ کو آپس میں مطابقت دیں |
انجینئرنگ ٹپ: پی وی سٹرنگ فیوزز کی سائزنگ۔. شمالی امریکہ کے این ای سی (NEC) پر مبنی ڈیزائنز میں، پی وی سورس سرکٹ کرنٹ کو عام طور پر ماڈیول شارٹ سرکٹ کرنٹ سے ماخوذ ایک مسلسل کرنٹ سمجھا جاتا ہے۔ ایک عملی نقطہ آغاز یہ ہے:
کم از کم پی وی فیوز کرنٹ ریٹنگ >= 1.56 x سٹرنگ Isc
1.56 کا فیکٹر پی وی شارٹ سرکٹ کرنٹ پر 125% اور مسلسل ڈیوٹی اوور کرنٹ پروٹیکشن سائزنگ کے لیے مزید 125% لاگو کرنے سے آتا ہے۔ حتمی انتخاب کا انحصار اب بھی ماڈیول ڈیٹا شیٹ، زیادہ سے زیادہ سیریز فیوز ریٹنگ، محیط درجہ حرارت، گروپنگ، فیوز ہولڈر ریٹنگ، مقامی کوڈ، اور انورٹر بنانے والے کے ڈیزائن کے اصولوں پر ہوتا ہے۔.
آئی ای سی (IEC) پروجیکٹس کے لیے، این ای سی (NEC) کے نمبر کی اندھا دھند نقل نہ کریں۔ پروجیکٹ کے معیار اور اجزاء کی ڈیٹا شیٹس کے مطابق فیوز لنک کلاس، وولٹیج ریٹنگ، سٹرنگ کرنٹ، ریورس کرنٹ کی حالت، اور جی پی وی (gPV) فیوز کوآرڈینیشن کی تصدیق کریں۔.
ڈی سی سائیڈ سرج پروٹیکشن کے لیے، ملاحظہ کریں پی وی، ای وی، بی ای ایس ایس، اور صنعتی سسٹمز کے لیے ڈی سی سرج پروٹیکشن ڈیوائسز.
اے سی کمبائنر باکس کے اجزاء
| جزو | فنکشن | انتخاب کے لیے نوٹ |
|---|---|---|
| اے سی بریکر | انورٹر آؤٹ پٹ برانچ کو محفوظ بناتا ہے | انورٹر آؤٹ پٹ کرنٹ اور فالٹ ریٹنگ کو میچ کریں |
| مین اے سی سوئچ | آئسولیشن یا لوڈ کو منقطع کرنے کی سہولت فراہم کرتا ہے | لوڈ بریک ریٹنگ کی تصدیق کریں |
| اے سی بس بار | انورٹر کے اے سی آؤٹ پٹس کو یکجا کرتا ہے | کرنٹ، ہیٹ رائز، اور شارٹ سرکٹ ریٹنگ کو چیک کریں۔ |
| AC SPD | اے سی سائیڈ پر ٹرانزینٹ اوور وولٹیج کو محدود کرتا ہے۔ | اے سی سسٹم کے وولٹیج اور ارتھنگ کو میچ کریں۔ |
| غیر جانبدار بار | وہاں استعمال ہوتا ہے جہاں نیوٹرل کی ضرورت ہو۔ | سسٹم کی قسم پر منحصر ہے۔ |
| PE/گراؤنڈ بار | حفاظتی بانڈنگ (Protective bonding) | گراؤنڈنگ ڈیزائن کی پیروی کرنا لازمی ہے۔ |
| میٹرنگ | آؤٹ پٹ یا برانچ کرنٹ کی پیمائش کرتا ہے۔ | بڑے اے سی کمبائنر پینلز میں عام ہے۔ |
| انکلوژر | اے سی (AC) اجزاء کی حفاظت کرتا ہے | انڈور/آؤٹ ڈور، آئی پی/نیما (IP/NEMA)، زنگ سے بچاؤ |
عام اے سی/ڈی سی (AC/DC) تقسیم کے فرق کے لیے، VIOX کی گائیڈ ملاحظہ کریں اے سی ڈسٹری بیوشن باکس بمقابلہ ڈی سی ڈسٹری بیوشن باکس.
ڈی سی کمبائنر باکسز کو خصوصی توجہ کی ضرورت کیوں ہے
ڈی سی کمبائنر باکسز تکنیکی طور پر مشکل ہوتے ہیں کیونکہ پی وی (PV) ڈی سی کا رویہ اے سی سے مختلف ہوتا ہے۔.
ڈی سی کے اہم خطرات میں شامل ہیں:
- کرنٹ کا قدرتی زیرو کراسنگ نہ ہونا
- مسلسل ڈی سی آرکس
- سرد حالات میں ہائی اوپن سرکٹ وولٹیج
- سٹرنگز کے درمیان ریورس کرنٹ
- پولرٹی کی غلطیاں
- انسولیشن کے نقائص
- یو وی اور بیرونی ماحول کا اثر
- انکلوژرز کے اندر نمی کا جمنا
- کیبل گلینڈ سیلنگ کی ناکامی
سب سے سنگین ڈیزائن کی غلطی پی وی ڈی سی کمبائنر کو ایک عام ڈسٹری بیوشن باکس سمجھنا ہے۔ ایک معیاری اے سی بریکر، اے سی ایس پی ڈی، یا عام ڈسکنیکٹ پی وی ڈی سی سرکٹ کو محفوظ طریقے سے منقطع کرنے یا برداشت کرنے کے قابل نہیں ہو سکتا۔.
ایس پی ڈی کا انتخاب: پی وی کمبائنر باکسز میں ٹائپ 1+2 بمقابلہ ٹائپ 2
سرج پروٹیکشن صرف ایک خانہ پُر کرنے کا نام نہیں ہے۔ پی وی کمبائنر ڈیزائن میں، ایس پی ڈی کی قسم کا تعین آسمانی بجلی کے خطرے، ارتھنگ سسٹم، کیبل روٹنگ، اور پروٹیکشن زون کے مطابق ہونا چاہیے۔.
| ایس پی ڈی کا انتخاب | سولر پی وی میں عام استعمال | عملی ڈیزائن نوٹ |
|---|---|---|
| ٹائپ 2 ڈی سی ایس پی ڈی | زیادہ تر پی وی ایریز جن میں براہ راست آسمانی بجلی سے تحفظ کا نظام موجود نہیں ہوتا | ڈی سی سائیڈ پر انڈیوسڈ سرجز اور سوئچنگ ٹرانزینٹس کے لیے عام انتخاب |
| ٹائپ 1+2 ڈی سی ایس پی ڈی | بیرونی آسمانی بجلی سے تحفظ، کھلی چھتوں، یا زیادہ خطرے والی جگہوں پر واقع پی وی ایریز | جہاں پی وی باؤنڈری پر جزوی آسمانی بجلی کے کرنٹ کو خارج کرنے کی ضرورت ہو وہاں استعمال ہوتا ہے |
| ٹائپ 2 AC SPD | اے سی کمبائنر پینلز اور انورٹر آؤٹ پٹ ڈسٹری بیوشن | اے سی وولٹیج، ارتھنگ سسٹم، اور اپ اسٹریم/ڈاؤن اسٹریم ایس پی ڈی کوآرڈینیشن سے مطابقت |
| قسم 1+2 اے سی ایس پی ڈی | سروس انٹرنس، مین اے سی سوئچ گیئر، یا آسمانی بجلی کے خطرے والی تنصیبات | اکثر ڈاؤن اسٹریم ٹائپ 2 ایس پی ڈی کے ساتھ مربوط کیا جاتا ہے |
چھت پر نصب کمرشل پی وی (PV) سسٹم کے لیے جس میں بیرونی لائٹننگ پروٹیکشن سسٹم موجود ہو، ارے کمبائنر کے قریب ڈی سی ٹائپ 1+2 ایس پی ڈی (SPD) کا جائزہ اکثر انورٹر آؤٹ پٹ اور مین ڈسٹری بیوشن بورڈ پر اے سی سائیڈ ایس پی ڈی کوآرڈینیشن کے ساتھ لیا جاتا ہے۔ عام کم نمائش والی کمرشل چھتوں کے لیے، ٹائپ 2 ایس پی ڈی کافی ہو سکتے ہیں، لیکن اس کا فیصلہ پروجیکٹ کے سرج پروٹیکشن ڈیزائن میں کیا جانا چاہیے، نہ کہ عام بل آف میٹریلز میں۔.
تھرمل مینجمنٹ اور کنڈنسیشن کنٹرول
آؤٹ ڈور کمبائنر بکس غلط وائرنگ کی طرح گرمی اور نمی کی وجہ سے بھی ناکام ہو جاتے ہیں۔ دھوپ میں رکھا ہوا ڈی سی کمبائنر محیطی ہوا کے درجہ حرارت سے کہیں زیادہ گرم ہو سکتا ہے، خاص طور پر جب فیوز ہولڈرز، بس بارز، اور کیبل ٹرمینلز ایک چھوٹے انکلوژر کے اندر گنجان طریقے سے لگے ہوں۔.
انکلوژر لے آؤٹ کی منظوری سے پہلے ان نکات کو چیک کریں:
- فیوز ہولڈر میں حرارت کا اضافہ: جی پی وی (gPV) فیوز ہولڈرز لوڈ کے تحت حرارت خارج کرتے ہیں؛ گرم آب و ہوا یا گنجان لے آؤٹ میں ڈی ریٹنگ کی ضرورت پڑ سکتی ہے۔.
- کیبل موڑنے کی جگہ: کیبلز کو زیادہ موڑنے سے مکینیکل تناؤ پیدا ہوتا ہے اور دیکھ بھال مشکل ہو جاتی ہے۔.
- وینٹیلیشن یا پریشر کو متوازن کرنا: بیرونی انکلوژرز (outdoor enclosures) کو کنڈینشن اور پریشر سائیکلنگ کو کم کرنے کے لیے برتھر والوز یا وینٹیلیشن گلینڈز کی ضرورت ہو سکتی ہے، جبکہ مطلوبہ آئی پی (IP) ریٹنگ کو برقرار رکھنا بھی ضروری ہے۔.
- یو وی (UV) اور زنگ سے بچاؤ: پلاسٹک، سیلز، کیبل گلینڈز اور لیبلز کا بیرونی ماحول میں پائیدار ہونا ضروری ہے۔.
- سروس تک رسائی: تکنیکی ماہرین کو سٹرنگ وولٹیج ٹیسٹ کرنے، فیوز تبدیل کرنے، ٹرمینلز کا معائنہ کرنے اور ایس پی ڈی (SPD) انڈیکیٹرز کی تصدیق کے لیے جگہ درکار ہوتی ہے۔.
فیلڈ ریویو کا اصول: اگر الیکٹریکل خاکہ درست نظر آتا ہے لیکن انکلوژر کا لے آؤٹ ہر کیبل، فیوز ہولڈر اور ایس پی ڈی کو ایک تنگ اور گرم زون میں دھکیل دیتا ہے، تو ڈیزائن مکمل نہیں ہے۔.
ڈی سی کمبائنر باکس (DC Combiner Box) کب استعمال کریں
ڈی سی کمبائنر باکس کا استعمال تب کریں جب:
- ایک انورٹر ان پٹ سے پہلے متعدد پی وی سٹرنگز کو یکجا کرنا ضروری ہو
- سٹرنگ لیول فیوزنگ درکار ہو
- ارے (array) کے قریب ڈی سی سرج پروٹیکشن کی ضرورت ہو
- سٹرنگ مانیٹرنگ درکار ہو
- ڈی سی کیبل رنز کو منظم طریقے سے اکٹھا کرنے کی ضرورت ہو
- مقامی ڈی سی آئسولیشن دیکھ بھال کو بہتر بناتی ہو
- انورٹر میں سٹرنگز کی تعداد کے مقابلے میں ایم پی پی ٹی (MPPT) ان پٹس کم ہوں
جب ایک چھوٹے انورٹر میں پہلے سے ہی کافی پروٹیکٹڈ سٹرنگ ان پٹس موجود ہوں، یا جب سسٹم مائیکرو انورٹرز استعمال کر رہا ہو اور کمبائننگ AC سائیڈ پر ہو رہی ہو، تو DC کمبائنر کی عام طور پر ضرورت نہیں ہوتی۔.
AC کمبائنر باکس کب استعمال کریں
AC کمبائنر باکس کا استعمال تب کریں جب:
- متعدد انورٹر AC آؤٹ پٹس کو یکجا کرنے کی ضرورت ہو
- مائیکرو انورٹر سسٹم میں کئی AC برانچ سرکٹس ہوں
- کمرشل روف ٹاپ سسٹم میں ڈسٹری بیوٹڈ انورٹرز لگے ہوں
- انورٹر آؤٹ پٹس کے لیے مقامی AC ڈس کنیکٹنگ کی ضرورت ہو
- مین ڈسٹری بیوشن پینل سے پہلے AC سرج پروٹیکشن درکار ہو
- انورٹر آؤٹ پٹ کی سطح پر میٹرنگ یا مانیٹرنگ کی ضرورت ہے۔
- پروجیکٹ کو سوئچ گیئر سے پہلے ایک AC ریکومبائنر اسٹیج کی ضرورت ہے۔
انورٹرز کی تعداد بڑھنے کے ساتھ AC کمبائننگ زیادہ اہم ہو جاتی ہے۔ بڑے سسٹمز میں، ڈیزائن ایک چھوٹے AC کمبائنر باکس سے AC کمبائنر سوئچ گیئر یا AC ریکومبائنر پینل کی طرف منتقل ہو سکتا ہے۔.
AC بمقابلہ DC کمبائنر باکس کے انتخاب کی چیک لسٹ
| سوال | DC کمبائنر باکس | اے سی کمبینر باکس |
|---|---|---|
| انورٹر کی کون سی سائیڈ؟ | انورٹر سے پہلے | انورٹر کے بعد |
| کون سا وولٹیج لاگو ہوتا ہے؟ | PV DC زیادہ سے زیادہ وولٹیج | AC برائے نام وولٹیج |
| کون سے حفاظتی آلات؟ | gPV فیوز، DC بریکر، DC SPD، DC آئسولیٹر | AC بریکر، AC SPD، AC سوئچ |
| کرنٹ کا ذریعہ کیا ہے؟ | پی وی سٹرنگز | انورٹر آؤٹ پٹس |
| کیا پولرٹی (قطبیت) اہم ہے؟ | جی ہاں | اسی طرح نہیں |
| کیا ریورس کرنٹ ممکن ہے؟ | جی ہاں، خاص طور پر ملٹی سٹرنگ پی وی (PV) میں | ڈیزائن کے لحاظ سے انورٹر آؤٹ پٹس سے ممکنہ بیک فیڈ |
| انکلوژر کی درجہ بندی کیا ہے؟ | عام طور پر آؤٹ ڈور، یو وی (UV)، آئی پی (IP)، نمی | انورٹر کے مقام کے لحاظ سے انڈور یا آؤٹ ڈور |
| معیاری فریم ورک کیا ہے؟ | پی وی ڈی سی (PV DC) اور لو وولٹیج اسمبلی کے اصول | اے سی پینل، سوئچ بورڈ، یا سوئچ گیئر کے اصول |
| کون سے لیبلز انتہائی اہم ہیں؟ | ڈی سی وولٹیج، پولرٹی، آئسولیشن، وارننگ | اے سی وولٹیج، سورس، بریکر آئی ڈی، ڈس کنیکٹ |
تصدیق کے لیے معیارات اور ڈیزائن کے حوالہ جات
درست تقاضوں کا انحصار ملک، تنصیب کی قسم، سسٹم وولٹیج، اور پروجیکٹ کی تفصیلات پر ہوتا ہے۔ عام حوالہ جات میں شامل ہیں:
| معیار یا کوڈ کا علاقہ | مطابقت |
|---|---|
| آئی ای سی 61439 سیریز | لو وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیاں |
| IEC 62548 | پی وی (PV) ارے کا ڈیزائن اور تنصیب کے طریقے |
| IEC 60947 سیریز | لو وولٹیج سوئچنگ اور پروٹیکشن ڈیوائسز |
| IEC 60269-6 | فوٹو وولٹک ایپلی کیشنز کے لیے جی پی وی (gPV) فیوز |
| IEC 61643-31 | فوٹو وولٹک تنصیبات کی ڈی سی سائیڈ سے منسلک ایس پی ڈی (SPDs) |
| IEC 61643-11 | اے سی لو وولٹیج پاور سسٹمز کے لیے ایس پی ڈی (SPDs) |
| NEC آرٹیکل 690 | این ای سی (NEC) کے زیر انتظام تنصیبات میں سولر فوٹو وولٹک سسٹمز |
| یو ایل 508 اے / یو ایل 1741 کا تناظر | شمالی امریکہ کے پروجیکٹس میں انڈسٹریل کنٹرول پینلز اور انورٹر سے متعلقہ آلات |
یہ فرض نہ کریں کہ تصدیق شدہ اجزاء استعمال کرنے سے مکمل کمبائنر اسمبلی خود بخود تصدیق شدہ ہو جاتی ہے۔ انکلوژر، وائرنگ، درجہ حرارت میں اضافہ، شارٹ سرکٹ ریٹنگ، اسپیسنگ، لیبلنگ اور دستاویزات سب اہمیت رکھتے ہیں۔.
عام غلطیاں
غلطی 1: جہاں ڈی سی (DC) کمبائنر کی ضرورت ہو وہاں اے سی (AC) کمبائنر کا استعمال
ایک اے سی کمبائنر پی وی (PV) ڈی سی کمبائنر کی جگہ نہیں لے سکتا۔ اے سی پروٹیکشن ڈیوائسز پی وی ڈی سی کو محفوظ طریقے سے منقطع کرنے کی صلاحیت نہیں رکھتیں۔.
غلطی 2: ہر سولر باکس کو ڈی سی کمبائنر باکس کہنا
مائیکرو انورٹر سسٹمز عام طور پر اے سی سائیڈ پر آؤٹ پٹ کو یکجا کرتے ہیں۔ ایسی صورت میں، متعلقہ آلات اے سی کمبائنر باکس یا اے سی کمبائنر پینل ہو سکتے ہیں۔.
غلطی 3: انورٹر آرکیٹیکچر کو نظر انداز کرنا
سٹرنگ انورٹر سسٹمز، سینٹرل انورٹر سسٹمز، مائیکرو انورٹر سسٹمز، اور آپٹیمائزر سسٹمز یکجا کرنے (combining) کی مختلف حکمت عملی استعمال کرتے ہیں۔.
غلطی 4: صرف کرنٹ ریٹنگ کی بنیاد پر انتخاب کرنا
وولٹیج، پولرٹی، بریکنگ کیپیسٹی، فیوز ڈی ریٹنگ، سرج پروٹیکشن کی قسم، انکلوژر ریٹنگ، درجہ حرارت، اور کیبل انٹری کا ڈیزائن بھی اتنے ہی اہم ہیں۔.
غلطی 5: ایس پی ڈی (SPD) کے انتخاب کو ایک عام لوازمات سمجھنا
پی وی (PV) سسٹمز کے لیے، ایس پی ڈی کا فیصلہ اس بات پر منحصر ہے کہ کمبائنر ڈی سی (DC) سائیڈ پر ہے یا اے سی (AC) سائیڈ پر، آیا عمارت میں بیرونی آسمانی بجلی سے تحفظ کا نظام موجود ہے، اور آلات لائٹننگ پروٹیکشن زون میں کہاں واقع ہیں۔ ٹائپ 2 ایس پی ڈی خود بخود غلط نہیں ہوتا، اور ٹائپ 1+2 ایس پی ڈی خود بخود بہتر نہیں ہوتا؛ درست انتخاب کا انحصار سرج پروٹیکشن ڈیزائن پر ہوتا ہے۔.
غلطی 6: انکلوژر کا سائز چھوٹا رکھنا
کمبائنر باکسز میں کیبل موڑنے، حرارت کے اخراج، سروس تک رسائی، ٹرمینل کے درمیانی فاصلے، اور مستقبل کے معائنے کے لیے کافی جگہ ہونی چاہیے۔.
غلطی 7: آؤٹ ڈور فیلیر موڈز کو نظر انداز کرنا
سولر کمبائنر کی بہت سی خرابیاں صرف الیکٹریکل ڈایاگرام کی وجہ سے نہیں، بلکہ پانی کے داخل ہونے، نمی جمنے، یو وی (UV) ایجنگ، ناقص کیبل گلینڈز، ڈھیلے ٹرمینلز، یا فیوز ہولڈرز کے زیادہ گرم ہونے کی وجہ سے ہوتی ہیں۔.
غلطی 8: مختلف انورٹر آرکیٹیکچرز میں ایک ہی کمبائنر ڈیزائن کی نقل کرنا
سٹرنگ انورٹرز کے لیے بنایا گیا ڈیزائن مائیکرو انورٹرز کے لیے غلط ہو سکتا ہے، اور ایک کمپیکٹ AC کمبائنر پینل یوٹیلیٹی اسکیل AC ری کمبائننگ کے لیے موزوں نہیں ہو سکتا۔ EPC کے جائزوں میں، کمزور ڈیزائن کو پکڑنے کا تیز ترین طریقہ یہ پوچھنا ہے: “کیا یہ باکس انورژن سے پہلے PV سٹرنگز کو یکجا کر رہا ہے، یا انورژن کے بعد انورٹر آؤٹ پٹس کو؟” اگر ڈرائنگ اس کا فوری جواب نہیں دے سکتی، تو آلات کے نام اور پروٹیکشن ڈیزائن کو دوبارہ دیکھنے کی ضرورت ہے۔.
اکثر پوچھے گئے سوالات
یہ شناخت کرنے کا تیز ترین طریقہ کیا ہے کہ کمبائنر AC ہے یا DC؟
انورٹر کے لحاظ سے اس کی پوزیشن دیکھیں۔ اگر یہ انورٹر سے پہلے PV سٹرنگز کو یکجا کرتا ہے، تو یہ DC کمبائنر باکس ہے۔ اگر یہ کنورژن کے بعد انورٹر آؤٹ پٹس کو یکجا کرتا ہے، تو یہ AC کمبائنر باکس، AC کمبائنر پینل، AC کمبائنر سوئچ گیئر، یا AC ری کمبائنر ہے۔.
کیا مائیکرو انورٹر سسٹمز AC یا DC کمبائنر باکس استعمال کرتے ہیں؟
مائیکرو انورٹر سسٹمز عام طور پر AC کمبائننگ کا استعمال کرتے ہیں کیونکہ ہر مائیکرو انورٹر ماڈیول کی DC پاور کو پینل پر یا اس کے قریب AC میں تبدیل کرتا ہے۔.
کیا DC کمبائنر باکس میں AC بریکر استعمال کیا جا سکتا ہے؟
صرف تب جب وہ مخصوص بریکر مطلوبہ DC وولٹیج، کرنٹ، پول وائرنگ، اور ایپلی کیشن کے لیے ریٹیڈ اور دستاویزی ہو۔ صرف AC کے لیے مخصوص بریکرز کو PV DC انٹرپشن کے لیے استعمال نہیں کیا جانا چاہیے۔.
ڈی سی کمبائنر باکس فیوز کا سائز کیسے طے کیا جاتا ہے؟
پی وی ماڈیول کے شارٹ سرکٹ کرنٹ اور پروجیکٹ کوڈ کی بنیاد سے آغاز کریں۔ این ای سی (NEC) پر مبنی ڈیزائن میں، ایک عام نقطہ آغاز فیوز کرنٹ ریٹنگ >= 1.56 x سٹرنگ Isc ہے، جبکہ اس کے ساتھ ماڈیول کی زیادہ سے زیادہ سیریز فیوز ریٹنگ، محیط درجہ حرارت کے لحاظ سے ڈی ریٹنگ، فیوز ہولڈر کی ریٹنگ، اور مقامی اے ایچ جے (AHJ) کے تقاضوں کو بھی چیک کیا جاتا ہے۔.
کیا پی وی کمبائنر میں ٹائپ 1+2 یا ٹائپ 2 ایس پی ڈی (SPD) استعمال کرنا چاہیے؟
بہت سی معیاری پی وی کمبائنر ایپلی کیشنز جہاں انڈیوسڈ سرج کا خطرہ ہو، وہاں ٹائپ 2 ایس پی ڈی استعمال کریں۔ ٹائپ 1+2 ایس پی ڈی کا جائزہ وہاں لیں جہاں پی وی ایرے کسی ایسے ڈھانچے سے منسلک ہو جس میں بیرونی بجلی سے تحفظ کا نظام موجود ہو، چھت پر بجلی گرنے کا خطرہ ہو، یا بجلی کے جزوی کرنٹ کو خارج کرنے کی ڈیزائن کی ضرورت ہو۔.
اے سی کمبائنر سوئچ گیئر کیا ہے؟
اے سی کمبائنر سوئچ گیئر ایک بڑا اے سی کمبائننگ اور پروٹیکشن اسمبلی ہے جو کمرشل یا یوٹیلیٹی پی وی سسٹمز میں استعمال ہوتا ہے جہاں متعدد انورٹر آؤٹ پٹس کو سوئچ گیئر کی سطح پر اکٹھا کیا جاتا ہے۔.
اے سی ریکومبائنر کیا ہے؟
اے سی ریکومبائنر متعدد اے سی کمبائنر پینلز یا انورٹر بلاکس کے آؤٹ پٹس کو مین سوئچ گیئر یا ٹرانسفارمر سے پہلے ایک اعلیٰ سطحی اے سی کلیکشن پوائنٹ پر اکٹھا کرتا ہے۔.
کون سا بہتر ہے: اے سی کمبائنر یا ڈی سی کمبائنر؟
کوئی بھی ایک دوسرے سے مکمل طور پر بہتر نہیں ہے۔ درست انتخاب انورٹر کے آرکیٹیکچر پر منحصر ہے۔ سٹرنگ انورٹر سسٹمز میں اکثر ڈی سی کمبائننگ کی ضرورت ہوتی ہے۔ مائیکرو انورٹر اور ملٹی انورٹر سسٹمز میں اکثر اے سی کمبائننگ کی ضرورت ہوتی ہے۔.
نتیجہ
اے سی اور ڈی سی کمبائنر بکس سولر پی وی سسٹمز میں مختلف مسائل کو حل کرتے ہیں۔.
اے DC کمبائنر باکس یہ انورٹر سے پہلے پی وی سٹرنگ سرکٹس کو اکٹھا کرتا ہے اور اسے پی وی ڈی سی وولٹیج، پولرٹی، ریورس کرنٹ، ڈی سی آرک انٹرپشن، ڈی سی سرج پروٹیکشن، اور بیرونی ماحول کے حالات کے مطابق ڈیزائن کیا جانا چاہیے۔.
ایک AC کمبائنر باکس یہ کنورژن کے بعد انورٹر کے اے سی آؤٹ پٹس کو اکٹھا کرتا ہے اور اسے اے سی برانچ پروٹیکشن، انورٹر آؤٹ پٹ ایگریگیشن، سوئچ گیئر کوآرڈینیشن، اے سی سرج پروٹیکشن، میٹرنگ، اور گرڈ سائیڈ ڈسٹری بیوشن کے لیے ڈیزائن کیا جانا چاہیے۔.
ایک قابل اعتماد سولر تنصیب کے لیے، انورٹر کے آرکیٹیکچر سے شروعات کریں۔ جب آپ کو معلوم ہو جائے کہ کمبائننگ کہاں ہونی ہے، تو کرنٹ کی قسم، وولٹیج، پروٹیکشن ڈیوائسز، انکلوژر کے ماحول، وائرنگ لے آؤٹ، اور قابل اطلاق معیارات کے مطابق کمبائنر باکس کا انتخاب کریں۔.
