Elektrik panonuz dolu. Yeni bir yatak odası, mutfak prizi veya atölye için başka bir devre eklemeniz gerekiyor—ancak sığdıracak yer yok. Bir elektrikçiyi ₺1.200–₺3.000'lik bir panel yükseltmesi için çağırmadan önce, tandem devre kesicileri düşünün. Bu dahiyane yerden tasarruf sağlayan cihazlar, tek bir kesici yuvasına iki bağımsız 120 voltluk devre sığdırmanıza olanak tanır ve tam bir değiştirmenin masrafı veya aksaması olmadan panelinizin kapasitesini etkili bir şekilde ikiye katlar.
Ancak işte püf noktası: her panel bunları kullanamaz. Yanlış panel tipine bir tandem kesici takmak, ciddi yangın riskleri, kod ihlalleri ve başarısız denetimler yaratır. Güvenli bir yükseltme ile tehlikeli bir kısayol arasındaki fark genellikle kritik bir ayrıntıyı anlamaya bağlıdır: CTL derecelendirmeleri ve panel uyumluluğu.
Bu kılavuz, tandem kesicilerin ne olduğunu, nasıl çalıştıklarını, ne zaman güvenli olduklarını ve alternatiflerin ne zaman daha mantıklı olduğunu anlatır. İster bir tadilatla uğraşan bir ev sahibi, ister bir güçlendirme işi için kesicileri belirleyen bir elektrikçi olun, uyumluluğu belirleyen teknik standartları ve kurulumunuzun koda uygun ve güvenli kalmasını sağlamak için pratik adımları öğreneceksiniz.
1: TANDEM KESICILERI ANLAMAK—TEMEL BILGILER
Tandem Devre Kesici Nedir?
A tandem devre kesici tek bir standart genişlikteki kesici muhafazası içinde iki bağımsız devre kesici barındıran özel bir elektrik cihazıdır. Dubleks, ikiz, sırt sırta veya “çift dolgu” kesiciler olarak da bilinen bu üniteler, iki ayrı 120 voltluk devre için eksiksiz koruma sağlarken elektrik panelinizde yalnızca bir yuva kaplar.
Bir devreyi koruyan standart tek kutuplu kesicilerin veya iki kutup arasında 240 volt sağlayan çift kutuplu kesicilerin aksine, tandem kesiciler elektrik panelinizin bara çubuğunun yalnızca bir kutbuna bağlanır. Bu tek fazlı bağlantı çok önemlidir—her iki devre de aynı elektrik fazından bağımsız olarak 120 volt alır ve her biri kendi açma mekanizmasını korur. Bir devrede aşırı yük veya kısa devre olursa, yalnızca o belirli kesici açılırken diğeri normal şekilde çalışmaya devam eder.
Tandem Kesiciler Nasıl Çalışır: İç Mimari
Bir tandem kesicinin büyüsü, kompakt iç tasarımında yatar. Her ünite, tek bir çerçeve içinde yan yana yerleştirilmiş iki farklı anahtarlama mekanizması içerir. İşte onların işlev görmesini sağlayan şey:
Çift Anahtarlar ve Bağımsız Açma Mekanizmaları: Her iki tarafta da kendi geçiş anahtarı ve ayrı aşırı akım algılama mekanizması bulunur. Bu mekanizmalar bağımsız olarak çalışır, yani bir devredeki bir arıza diğerini etkilemez. Bu nedenle bir kesici “açık” konumdayken diğeri tamamen çalışır durumda olabilir.
Tek Bara Çubuğu Bağlantısı: Her iki devre de panelinizin alternatif akım bara çubuğu sisteminin bir kutbuna bağlanır. Bu tek fazlı bağlantı, tandem kesicilerin neden 240 volt güç sağlayamadığının nedenidir—240V devreler, elektrik sisteminin iki zıt fazına bağlanmayı gerektirir ve bunu yalnızca çift kutuplu kesiciler sağlayabilir.
Nötr Kablo Yönetimi: Her devrenin nötr kablosu, tıpkı standart kesiciler gibi bağımsız olarak nötr bara çubuğuna bağlanır. Bu güvenlik için çok önemlidir ve tandem kesicileri, tek bir nötr paylaşan çok telli branşman devresi (MWBC) kurulumlarından ayırır—tandem kesicilerle uyumsuz bir yapılandırma.
Amper Derecelendirmeleri ve Yapılandırmaları
Tandem kesiciler, hafif hizmet tipi, yerden tasarruf sağlayan çözümler olarak rollerini yansıtan sınırlı amper kombinasyonlarında mevcuttur:
- 15/15 amper: Aydınlatma devreleri ve standart genel amaçlı prizler için yaygın
- 20/20 amper: Mutfak prizleri, banyo devreleri ve çamaşır alanları için popüler
- 15/20 amper: Bir devrenin diğerinden daha yüksek kapasiteye ihtiyaç duyduğu karma yapılandırmalar
Daha yüksek amperli tandemler (30 veya 50 amper) üretilmez çünkü ağır hizmet tipi yükler, 240 voltluk çalışma için özel tam boyutlu kesiciler veya çift kutuplu yapılandırmalar gerektirir.
2: CTL ve NON-CTL—UYUMLULUKTA ATILIM
Güvenli tandem kesici kurulumu için CTL ve Non-CTL kesiciler arasındaki farkı anlamak çok önemlidir. Bu ayrım, koda uygun kurulumları tehlikeli kısayollardan ayırır.
CTL Ne Anlama Gelir: Devre Toplam Sınırlandırma Standardı
CTL (Devre Toplam Sınırlandırma) konut “aydınlatma ve cihaz” panelleri için Ulusal Elektrik Yasası'nın 42 devre sınırını uygulamak için 1965 civarında oluşturulmuş bir UL güvenlik standardıdır. Standart, fiziksel yuva sayısından bağımsız olarak kurulabilecek toplam devre sayısını kısıtlayarak panelin aşırı yüklenmesini önlemek için tasarlanmıştır.

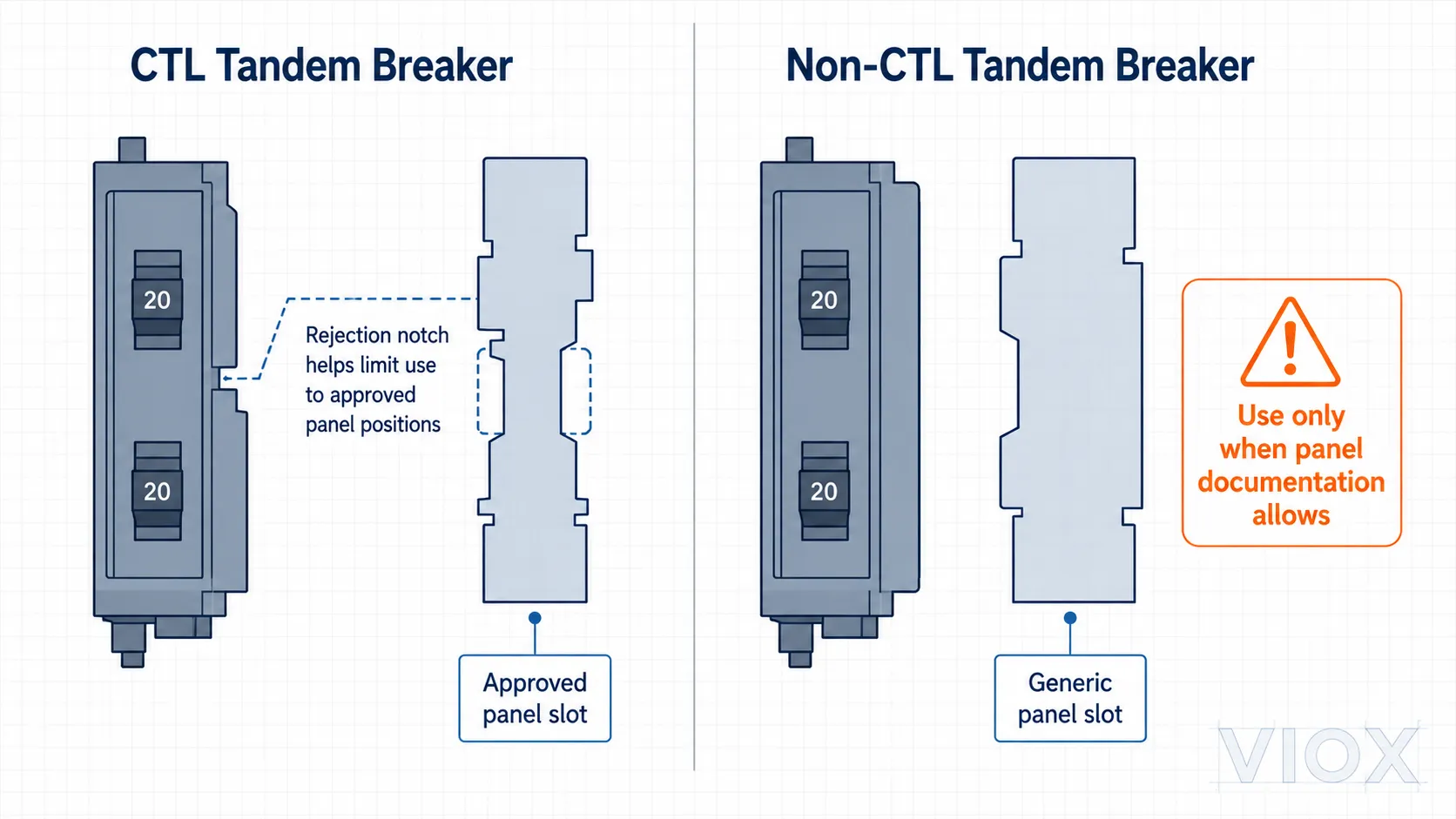

CTL Reddetme Özellikleri: Modern CTL dereceli kesiciler ve paneller, yalnızca kesicilerin belirlenmiş yuvalara sığmasına izin veren fiziksel “reddetme” mekanizmaları içerir. Bu reddetme özellikleri, üreticiye bağlı olarak çeşitli biçimlerde gelir:
- Çentikli bara bıçakları: Kesicilerin bağlandığı metal çatalda kesilmiş kare bir çentik
- Değiştirilmiş montaj rayları: Yalnızca uyumlu kesici tiplerini kabul eden farklı kanca derinlikleri
- Kesici klipsi tasarımı: Tandem kesiciler, yalnızca çentikli yuvalara uyacak şekilde şekillendirilmiş klipslere sahiptir
Bu özellikler, yetkisiz konumlara kurulumu fiziksel olarak engeller ve bir CTL tandem kesiciyi standart bir yuvaya zorlamayı kelimenin tam anlamıyla imkansız hale getirir.
Non-CTL Kesiciler: Yalnızca Değiştirme Amaçlı Eski Standart
Non-CTL kesiciler reddetme özelliklerine sahip değildir ve “Yalnızca değiştirme amaçlı kullanım içindir” olarak etiketlenmiştir. Bu eski kesiciler, CTL güvenlik kısıtlamaları olmayan 1965'ten önce üretilen paneller için tasarlanmıştır. Modern bir CTL panelinde Non-CTL kesici kullanmak:
- Bir kod ihlalidir (NEC 110.3(B))
- Başarısız bir denetimdir
- Potansiyel bir yangın tehlikesidir (tasarlanmış güvenlik sınırlarını atlar)
Bazı elektrikçiler, bir CTL kesiciden reddetme klipsini kırarak Non-CTL kesiciler takarlar—bu uygulamaya “hileci” kesici kullanmak denir. Bu tehlikelidir çünkü aşırı yüklenmeyi önlemek için tasarlanmış üreticinin mühendislik kontrollerini ortadan kaldırır.
NEC 2008 Güncellemesi: 42 Devre Sınırı Kaldırıldı
Ulusal Elektrik Yasası, 2008'de 42 devre sınırını kaldırarak üreticilerin 60, 84 veya daha fazla devreye sahip paneller tasarlamasına izin verdi. Ancak bu, CTL gereksinimlerini ortadan kaldırmaz. Modern paneller hala kendi üreticilerinin listesine (NEC 110.3(B)) göre kurulmalıdır ve uyumluluk, evrensel bir kurala göre değil, her panel modelinin tasarımına göre belirlenir.
3: PANEL UYUMLULUĞUNU BELIRLEME
Bir tandem kesici satın almadan önce, elektrik panelinizin onu kabul edecek şekilde tasarlandığını doğrulamanız gerekir. İşte nasıl kontrol edeceğiniz:
1. Kontrol: Panel Model Numarası
Üreticiler, tandem uyumluluğunu anında ortaya çıkaran bir “yuva/devre” adlandırma kuralı kullanır:
| Model Numarası | Anlamı | Tandem Kesici Desteği? |
|---|---|---|
| 20/20 | 20 yuva, 20 devreye izin verilir | ❌ Tandem yok |
| 30/40 | 30 yuva, 40 devreye izin verilir | ✅ Evet, 10 yuva tandemleri destekler |
| 20/40 | 20 yuva, 40 devreye izin verilir | ✅ Tüm yuvalar tandemleri destekler |
| 40/50 | 40 yuva, 50 devreye izin verilir | ✅ Evet, 10 yuva tandemleri destekler |
Panel numaranız 20/20, 20/30 veya 30/30 ise (yuvaların maksimum devrelere eşit olduğu durumlarda), paneliniz tandem kesicileri desteklemez. “Daha yüksek ikinci sayı”, tandem özellikli yuvaların mevcut olduğunu gösterir.
2. Kontrol: Bara Çubuğu Çentiklerini İnceleyin
Panel kapınızı (güvenli bir şekilde) açın ve devre kesicilerin bağlandığı metal tırnaklara bakın.
- Çentikli bara bağlantıları (merkeze kesilmiş kare çentik): CTL tandem devre kesiciler için tasarlanmıştır ✅
- Düz dikdörtgen tırnaklar: Yalnızca standart yuvalar, tandem desteği yok ❌
Farklı markalar farklı red tasarımları kullanır, ancak görsel bir inceleme genellikle uyumluluğu hızlı bir şekilde doğrular.
#3'ü kontrol edin: Panel Şemasını İnceleyin

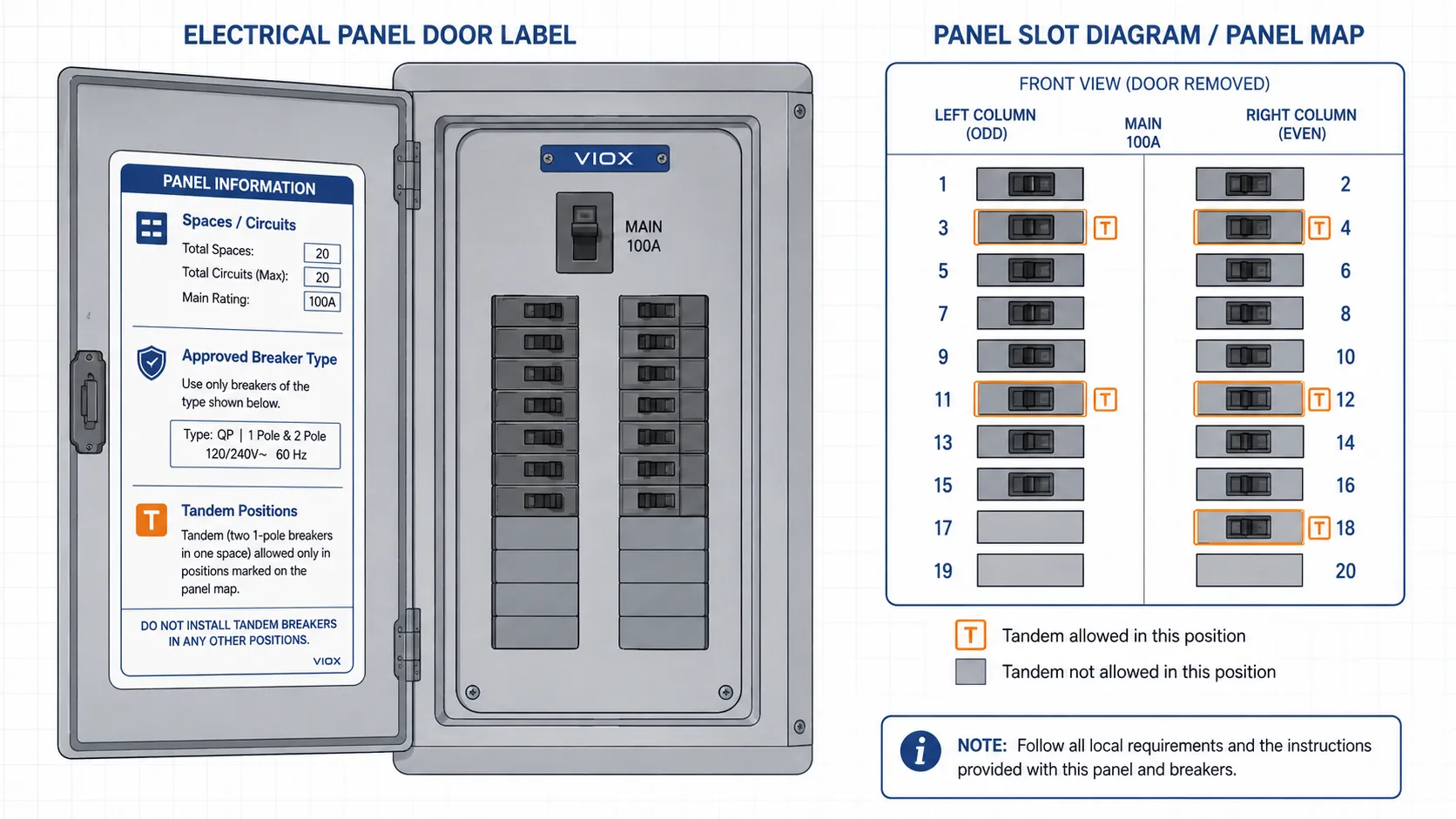

Panel kapınızın içindeki etiket, bir kablo şeması içerir. Tandem devre kesicileri kabul eden yuvalar genellikle bir bölme çizgisi veya vurgulanmış bir bölge ile işaretlenir. Bu şema kesindir—belirsizse, fotoğrafını çekin ve panel üreticisinin çevrimiçi belgelerine bakın.
Üreticiye Özgü Uyumluluk
Yaygın konut paneli markaları ve tandem destekleri:
- Square D QO/Homeline: CTL tandemlerle yaygın olarak uyumludur
- Eaton BR/CH: CTL tandemleri destekler; modern BR panelleri genellikle tüm tandem yapılandırmalarını destekler
- Siemens QW/Q-Line: CTL tandemlerle uyumludur; ayrıca eski paneller için CTL olmayan (“NC” soneki) sunar
- GE THQL: Sınırlı tandem yuvalarına sahip eski model; şemayı kontrol edin
Her zaman yalnızca markaya değil, belirli panelinizin isim plakası ve şemasıyla karşılaştırarak doğrulayın.

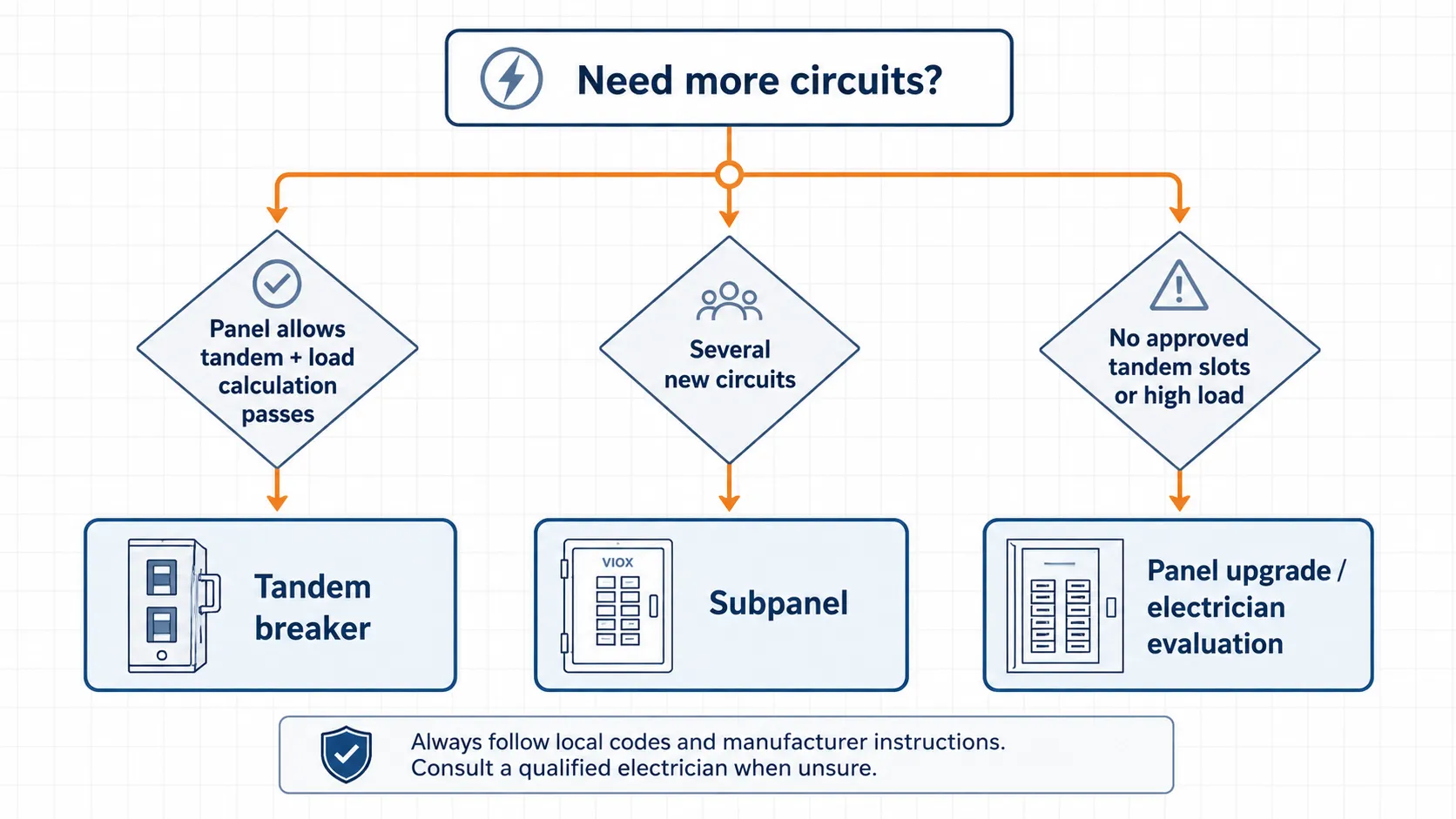

4: TANDEM DEVRE KESICILER VS. ALTERNATIFLER—KARŞILAŞTIRMA TABLOSU
Ek devreye ihtiyacınız olduğunda, tandem devre kesiciler çeşitli seçeneklerden biridir. İşte nasıl karşılaştırıldıkları:
Seçenek Karşılaştırma Matrisi

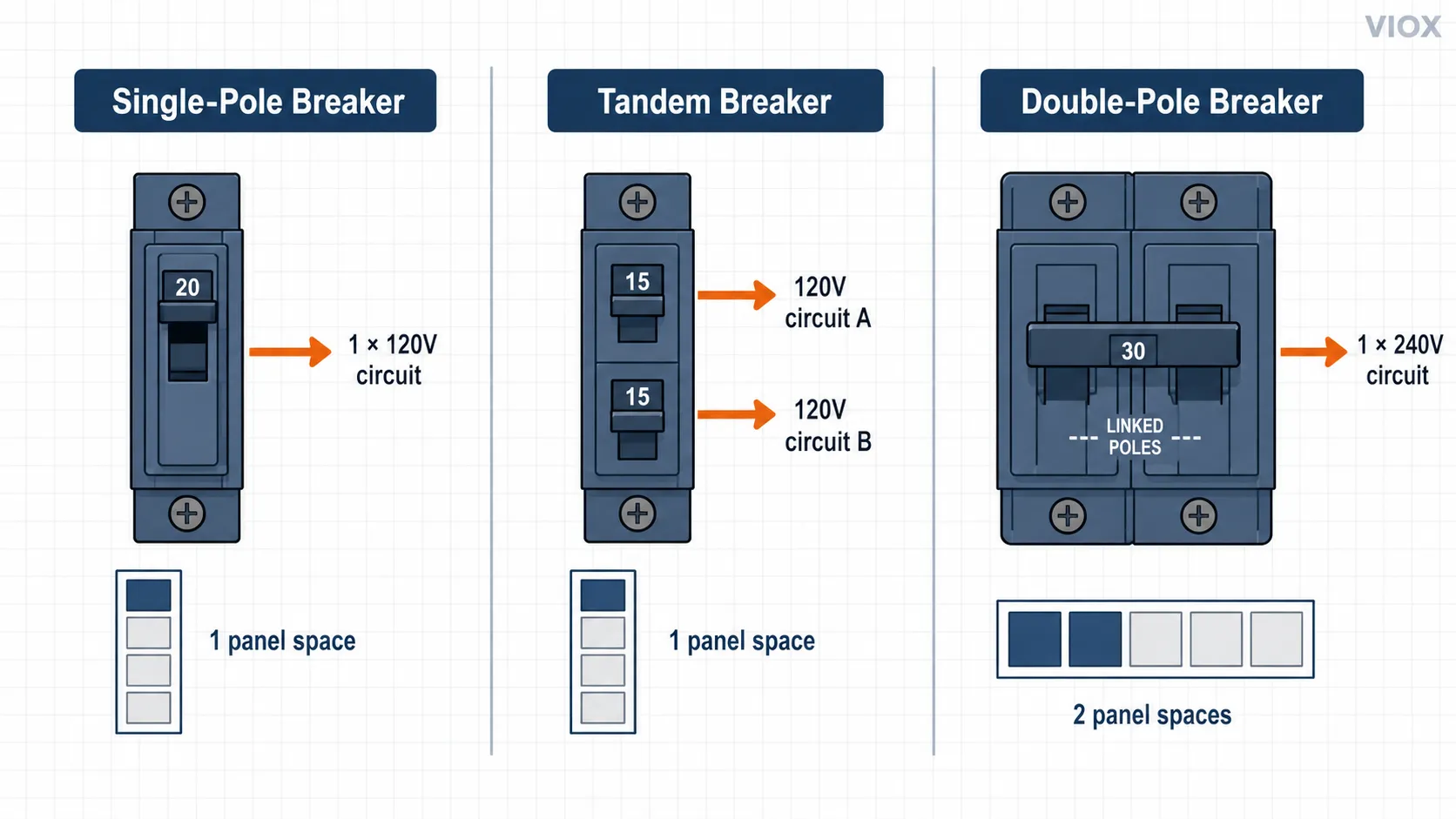

| Özellik | Tandem Devre Kesici | Çift Kutuplu Devre Kesici | Alt Panel | Panel Yükseltme |
|---|---|---|---|---|
| Kullanılan Panel Yuvaları | 1 yuva | 2 yuva | Yok (ayrı ünite) | Yok (mevcut olanın yerine geçer) |
| Eklenen Devreler | 2 × 120V | 1 × 240V | 8–24+ devre | 20–40+ devre |
| Gerilim Kapasitesi | İki 120V devre | Bir 240V devre | Esnek | Esnek |
| Kurulum Maliyeti | $150–$400 | $100–$300 | $500–$1,500 | $1,200–$3,000 |
| Zaman Çizelgesi | 1–2 saat | 1–2 saat | 1–2 gün | 1–3 gün |
| Gelecekteki Esneklik | Sınırlı (alana bağlı) | Sınırlı (yalnızca yüksek amper kullanımı) | İyi (genişletilebilir) | Mükemmel (en büyük kapasite) |
| Kod Uyumluluğu | Yalnızca uyumlu paneller | Tüm modern paneller | Tüm kodlar | Tüm kodlar |
| AFCI/GFCI Mevcut mu? | Nadiren | Evet | Evet (uygun devre kesicilerle) | Evet |
| İçin En İyisi | Panel doluyken ışık/priz ekleme | Yüksek amperli yükler (kurutucu, klima) | Kısmi kapasite genişletme | Uzun vadeli esneklik |
| En Kötü Dezavantaj | Yalnızca uyumlu panellerde çalışır | 2 yuva alır | Alt panel kutusu ve boru gerektirir | Pahalı ve müdahaleci |
Temel Karar Faktörleri
Tandem Şalteri Ne Zaman Kullanmalı:
- Panonuz tamamen dolu ve hiç standart yuva kalmamışsa
- Işıklar veya standart prizler için 1–2 ek 120V devreye ihtiyacınız varsa
- Panonuz CTL uyumluysa ve belirlenmiş tandem yuvaları varsa
- Bütçe öncelikli bir konuysa
- Çözüm, daha büyük bir yükseltme mümkün olana kadar geçiciyse
Çift Kutuplu Şalteri Ne Zaman Kullanmalı:
- 240V'luk bir cihazı (kurutucu, su ısıtıcısı, klima) çalıştırmanız gerekiyorsa
- Panonuzda yan yana iki boş yuva varsa
- Yük 30–60 amper kapasite gerektiriyorsa
Alt Paneli Ne Zaman Kullanmalı:
- 4+ ek devreye ihtiyacınız varsa
- Yükleri belirli bir alanda (garaj, atölye, dış mekan) merkezileştirmek istiyorsanız
- Gelecekte genişleme olasılığı varsa
Ana Paneli Ne Zaman Yükseltmeli:
- Elektrik servis kapasiteniz yetersizse
- Büyük yeni yükler ekliyorsanız (EV şarj cihazı, ısı pompası)
- 10+ yıl için geleceğe dönük esneklik istiyorsanız
5: KRİTİK GÜVENLİK UYARILARI—MWBC & NÖTR AŞIRI YÜKLENMESİ
Tandem şalterlerin en tehlikeli yanlış uygulaması, birçok eski evde bulunan çok telli branşman devrelerini (MWBC) içerir. Bu riski anlamak güvenliğiniz için çok önemlidir.
Çok Telli Branşman Devresi (MWBC) Tehlikesi

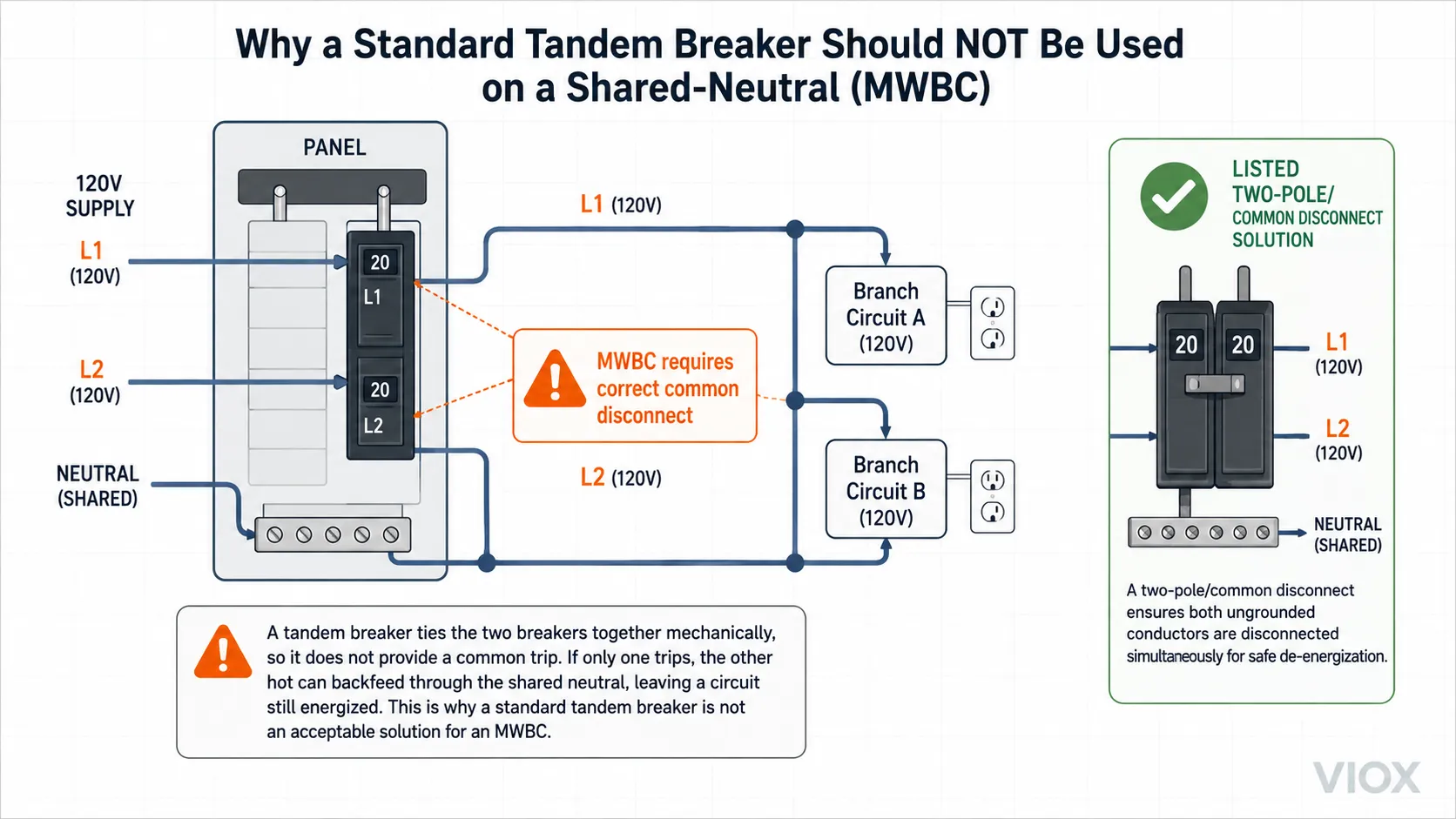

Bir MWBC, iki ayrı sıcak telin tek bir nötr teli paylaştığı eski bir kablolama yöntemidir. İşte tandem şalterlerin neden uyumsuz olduğu:
Normal MWBC Kurulumu (Tandem ile Yanlış):
- Sıcak tel 1, Faz A'ya bağlanır (diyelim ki 15 amper gidiş)
- Sıcak tel 2, Faz B'ye bağlanır (diyelim ki 15 amper gidiş)
- Akımlar 180° faz dışıdır, bu nedenle nötr üzerinde birbirini götürürler
- Maksimum nötr akımı: ~0–1 amper (14 AWG tel için güvenli)
Yanlışlıkla Bir Tandem Kullanırsanız:
- Her iki sıcak tel de aynı faza bağlanır (çünkü tandem yalnızca 1 bara bağlantısı kullanır)
- Her iki akım da nötr üzerinde aynı yönde akar
- Akım toplanır: 15 amper + 15 amper = nötr üzerinde 30 amper
- 15 amper için derecelendirilmiş 14 AWG nötr tel şimdi 30 amper taşıyor
- Tel sessizce aşırı ısınır—nötr şalterler mevcut değildir, bu nedenle şalter asla atmaz
- Sonuç: Herhangi bir uyarı olmadan elektrik yangını
Çözüm: MWBC için Çift Kutuplu Şalter Kullanın
Paylaşımlı nötr devreleriniz varsa (panonuzun aynı devre numarasından zıt taraflarındaki şalterlerle belirtilir), daima bir çift kutuplu şalter koruma için. Ortak açma mekanizması, her iki sıcak hattın da birlikte enerjisinin kesilmesini sağlayarak nötr aşırı yüklenmesini önler.
AFCI/GFCI Uyumsuzluğu
Modern elektrik kodları (NEC 2020/2023), neredeyse tüm konut devreleri için AFCI veya GFCI koruması gerektirir. Tandem şalterler şu anda bu koruyucu özelliklerle mevcut değildir—yalnızca tam boyutlu şalterler AFCI/GFCI seçenekleri sunar. Bölgeniz AFCI/GFCI koruması gerektiriyorsa ve panonuz standart şalterlere uymuyorsa, tandem çözümler yerine alt paneller veya panel yükseltmeleriyle sınırlı olabilirsiniz.
6: KURULUM SÜRECİ VE KOD UYUMLULUĞU
Elektrik panosu işleri için profesyonel kurulum pazarlık edilemez. Ancak, süreci anlamak, işin güvenli bir şekilde ve koda uygun olarak yapıldığını doğrulamanıza yardımcı olur.
Kurulum Öncesi Değerlendirme
Herhangi bir iş başlamadan önce:
- Panel Uyumluluğunu Doğrulayın: Panel modelinin tandem şalterleri desteklediğini ve belirlenmiş yuvaların mevcut olduğunu doğrulayın
- Yük Hesaplaması: Servis girişinin (tipik olarak 100–200 amper) ek devreleri güvenli bir şekilde kaldırabileceğinden emin olun
- İzin Gereksinimleri: Yerel bina kodlarını kontrol edin—çoğu yargı bölgesi panel değişiklikleri için izin gerektirir
- Devre Amacı: Gerekli yükü, tel kalınlığını ve şalter değerini belirleyin (tipik olarak 15–20 amper, 14–12 AWG tel)
Kurulum Adımları (Yalnızca Profesyonel)
- Güç Kapatma: Ana şalter kapatılır; bara üzerindeki bir multimetre kullanılarak gücün kesildiği doğrulanır
- Kesicinin Sökülmesi: Mevcut bir şalter değiştiriliyorsa, güvenli bir şekilde çıkarılır ve kabloları sökülür
- Tandem Kurulum: Yeni tandem şalter, belirlenmiş yuvaya takılır (uygun CTL reddetme uyumu gerektirir)
- Kablo Bağlantısı: Yeni devre kabloları doğru terminallere bağlanır—farklı üreticilerin farklı terminal konumları vardır
- Test: Güç geri yüklenir ve her iki devre de uygun voltaj ve çalışma açısından test edilir
- Teftiş: Yerel denetçiler, kurulumun NEC ve yerel kodlara uygun olduğunu doğrular
Kritik Kurulum Kuralları
- Ana şalteri kapatma adımını asla atlamayın—ana şalter kapalı olsa bile elektrik mevcut olabilir
- Panelin tam modelini doğrulayın kesicileri sipariş etmeden önce (QO, BR ve CH kesiciler birbirinin yerine kullanılamaz)
- Uygun kablo kalınlığı kullanın: 15 amperlik kesiciler minimum 14 AWG gerektirir; 20 amperlik olanlar 12 AWG gerektirir
- Kurulumu test edin onaylı bir denetim ile
7: BAKIM & ARIZA GİDERME
Takıldıktan sonra, tandem kesiciler minimum bakım gerektirir, ancak düzenli denetim uzun vadeli güvenliği sağlar.
Düzenli Muayene Noktaları
- Fiziksel Durum: Renk değişikliği, yanmış plastik veya olağandışı sıcaklık olup olmadığını kontrol edin—aşırı ısınma belirtileri
- Anahtar Çalışması: Her iki anahtarı da aylık olarak test edin; AÇIK ve KAPALI arasında sorunsuz hareket etmelidirler
- Devre Davranışı: Sık sık gereksiz açma olup olmadığını izleyin; bu, aşırı yüklenmeyi veya arızalı bir kesiciyi gösterebilir
Yaygın Sorunlar & Çözümler
| Sorun | Muhtemel Neden | Çözüm |
|---|---|---|
| Sık sık açma | Aşırı yüklenmiş devre veya kısa devre | Elektrikçiyi arayın; yeniden dağıtım veya daha büyük kesici gerekebilir |
| Aşırı ısı | Aşırı yükleme veya zayıf bağlantı | Profesyonel denetim; olası kesici değişimi |
| Zor anahtar çalışması | İç korozyon veya aşınma | Kesiciyi hemen değiştirin |
| Bir taraf açtı, diğer taraf tamam | Normal çalışma (bağımsız devreler) | Arızalar için açılan devreyi kontrol edin; güvenli olduğunda sıfırlayın |
TEMEL ÇIKARIMLAR
✓ Tandem devre kesiciler tek bir panel yuvasına iki bağımsız 120V devresi sığdırarak, tam panel değişimi olmadan mevcut kapasiteyi ikiye katlar
✓ CTL uyumluluğu tartışılmazdır—yalnızca özellikle onlar için tasarlanmış panellerde tandem kesiciler kullanın; model numarasını ve bara çentiklerini kontrol edin
✓ Çok telli branşman devreleri (MWBC) için asla tandem kesiciler kullanmayın—nötr aşırı yüklenmesine ve yangın riskine neden olurlar
✓ Maliyet karşılaştırması: Tandemler ($150–$400), bütçe kısıtlı olduğunda alt panelleri ($500–$1,500) ve panel yükseltmelerini ($1,200–$3,000) yener
✓ AFCI/GFCI koruması mevcut değildir tandem konfigürasyonlarda—modern kodlar bu özellikleri gerektiriyorsa standart kesiciler kullanın
✓ Profesyonel kurulum şarttır—canlı elektrik panelleriyle çalışmak elektrik çarpması riski ve kod uyumluluğu gereksinimleri taşır
SSS
S1: Tandem devre kesiciler düzgün şekilde takılırsa güvenli midir?
Evet, tandem kesiciler özellikle onlar için derecelendirilmiş panellere takıldığında ve uygun yüklere bağlandığında güvenlidir. Doğru kullanıldığında UL listesindedir ve NEC standartlarına uygundur.
S2: Herhangi bir panelde tandem kesici kullanabilir miyim?
Hayır. Panonuzun CTL uyumlu olması ve belirlenmiş tandem özellikli yuvalara sahip olması gerekir. Model numarasını kontrol edin (örneğin, 30/40 tandem özellikli anlamına gelir) ve bara çentiklerini inceleyin.
S3: Tandem ve çift kutuplu kesiciler arasındaki fark nedir?
Tandem kesiciler tek bir yuvada iki 120V devresi sağlar. Çift kutuplu kesiciler iki yuva kullanarak bir 240V devresi sağlar. Tamamen farklı amaçlara hizmet ederler.
S4: Neden çok telli bir branşman devresi (MWBC) için bir tandem kullanamıyorum?
Tandem devre kesiciler yalnızca bir elektrik fazına bağlanır, bu nedenle her iki devre de aynı nötr hattını paylaşır. Bu durum, akımların birbirini iptal etmek yerine nötr üzerinde toplanmasına neden olarak aşırı ısınmaya ve yangın riskine yol açar. MWBC için daima çift kutuplu bir devre kesici kullanın.
S5: Panelimin tandemleri kabul ettiğini nasıl anlarım?
Üç şeyi kontrol edin: (1) 30/40 gibi model numarası formatı (daha yüksek ikinci sayı = tandem desteği), (2) Çentikli bara bağlantıları (solid değil), (3) Tandem uyumlu yuvaları işaretleyen panel diyagramı.
S6: Tandem kesiciler 240 volt güç sağlayabilir mi?
Hayır. Tandem kesiciler yalnızca bir elektrik fazına bağlanır ve devre başına yalnızca 120V sağlayabilir. 240V için bir çift kutuplu şalter.
S7: Uyumsuz bir yuvaya bir tandem zorlarsam ne olur?
Bu, kesici uygun elektrik teması kuramayacağından yangın tehlikesi yaratır. Ayrıca bina kodlarını ihlal eder ve sigorta kapsamınızı geçersiz kılar.
S8: Tandem kesici takmak için izin almam gerekiyor mu?
Çoğu yargı bölgesi, herhangi bir panel değişikliği için elektrik izni gerektirir. Yerel bina departmanı kurallarını kontrol edin. Profesyonel elektrikçiler izin lojistiğini ve yük merkezi ve panel panosu kararlarını tam uyumluluğu sağlamak için ele alır.
