PV birleştirici kutularında sigortaların ve ayırıcıların boyutlandırılması, NEC 156% kuralının uygulanmasını gerektirir: dize kısa devre akımını (Isc) 1,56 ile çarpın, ardından bir sonraki standart sigorta değerini seçin. Bu iki aşamalı hesaplama, sürekli çalışma ve ışınım artışlarını hesaba katar. Doğru boyutlandırma, sistem arızalarını önler, kod uyumluluğunu sağlar ve güneş enerjisi kurulumlarında yangın tehlikelerine karşı koruma sağlar.
PV Sigortaları ve Ayırıcıları Anlamak
PV Dereceli Sigortalar Nelerdir?
PV sigortaları—IEC 60269-6 altında gPV sınıfı olarak belirlenmiştir—güneş sistemlerindeki doğru akım uygulamaları için özel olarak tasarlanmış aşırı akım koruma cihazlarıdır. Standart AC sigortalarının aksine, gPV sigortaları, doğal bir akım sıfır geçişinin olmaması nedeniyle söndürülmesi zor olan DC arıza akımlarını güvenli bir şekilde kesebilir. Bu sigortalar, dalgalanan güneş ışınımından kaynaklanan aşırı termal döngüye erken arıza olmadan dayanır. Bir dize arızalı bir paralel dizeye beslendiğinde, ters aşırı akımlara karşı koruma sağlayarak, nominal akımlarının 1,35 ila 1,45 katında bir ila iki saat içinde kesmek üzere tasarlanmıştır.
DC Ayırıcılar Nelerdir?

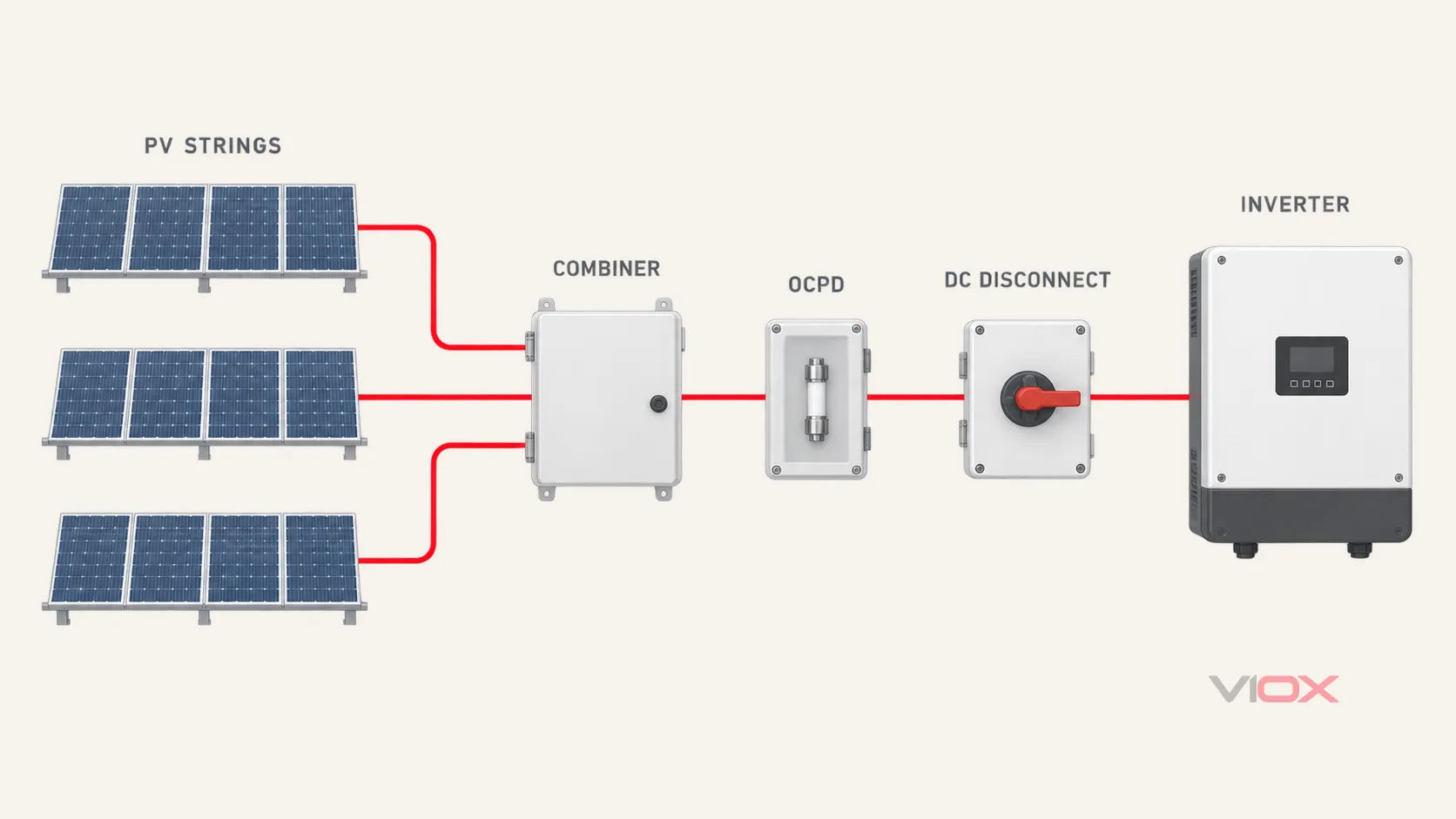

DC ayırıcılar bakım ve acil durum enerjisinin kesilmesi için birleştirici kutu çıkışını aşağı akış ekipmanından izole eden anahtarlardır. NEC 690.15, bu ayırıcıların çatı uygulamaları için yük altında kesme değerine sahip olmasını gerektirir, yani tehlikeli ark parlaması oluşturmadan tam yük akımı altında devreleri güvenli bir şekilde açabilirler. Yük altında kesme anahtarları, ark söndürme odaları ve DC devrelerinin yüksek ark enerjisi için derecelendirilmiş kontaklar içerir. Yük altında kesmeyen ayırıcılar—basit izolatörler—yalnızca devre enerjisi kesildikten sonra çalıştırılabilir ve birleştirici kutu çıkışları için uygun değildir.

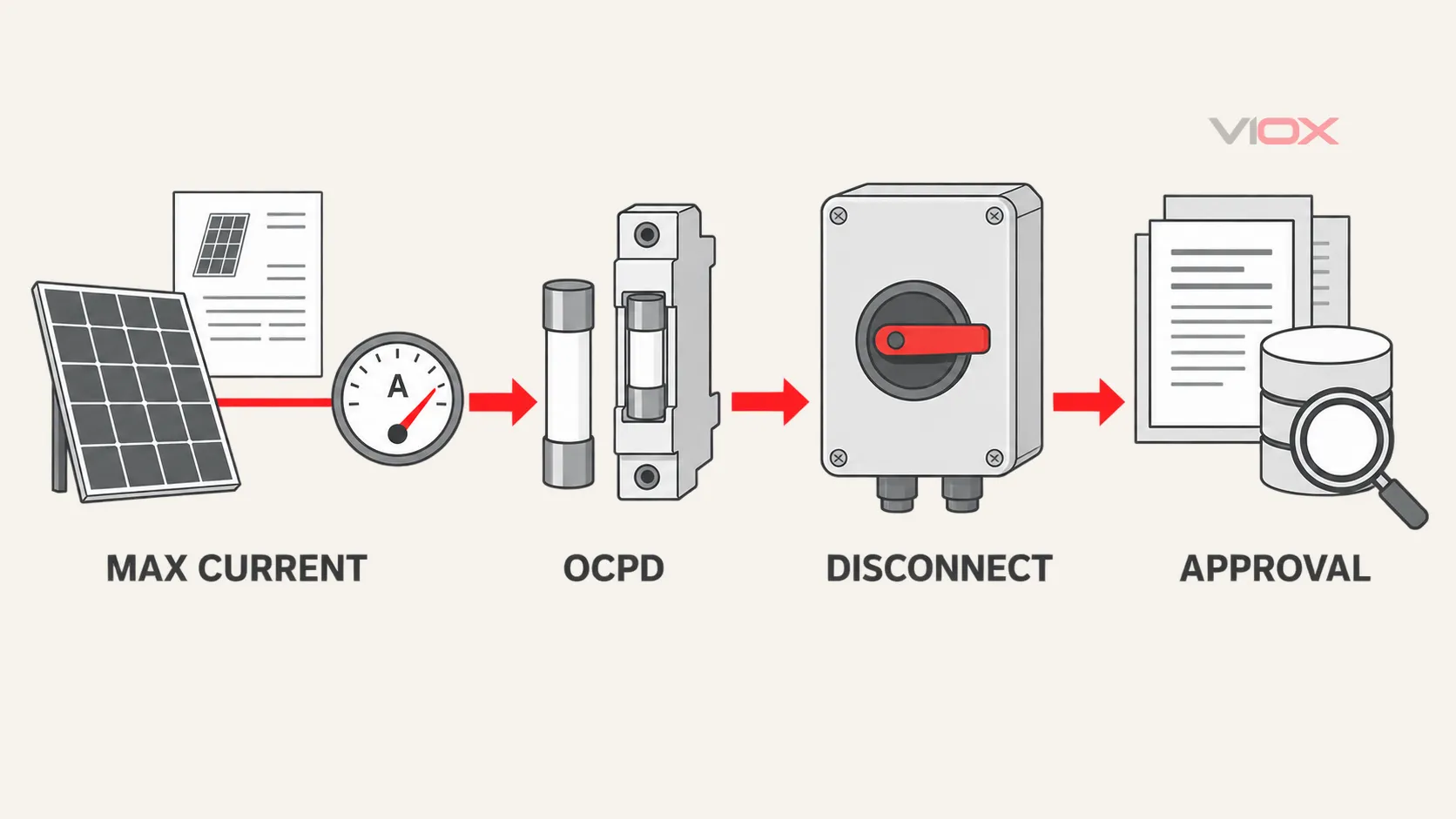

Adım Adım Sigorta Boyutlandırma Metodolojisi
Adım 1: Dize Kısa Devre Akımını Hesaplayın
Veri sayfasından modülün kısa devre akımı (Isc) ile başlayın. Modern yüksek verimli paneller, güç sınıfına bağlı olarak 9A ila 18,5A arasında değişir. Seri haldeki modüllere sahip dizeler için Isc sabit kalır (seri bağlantı akım eklemez). Örneğin, Isc = 14,45A olan 580W TOPCon modülü, 10 modüllü bir dizede hala kısa devrede 14,45A üretir.

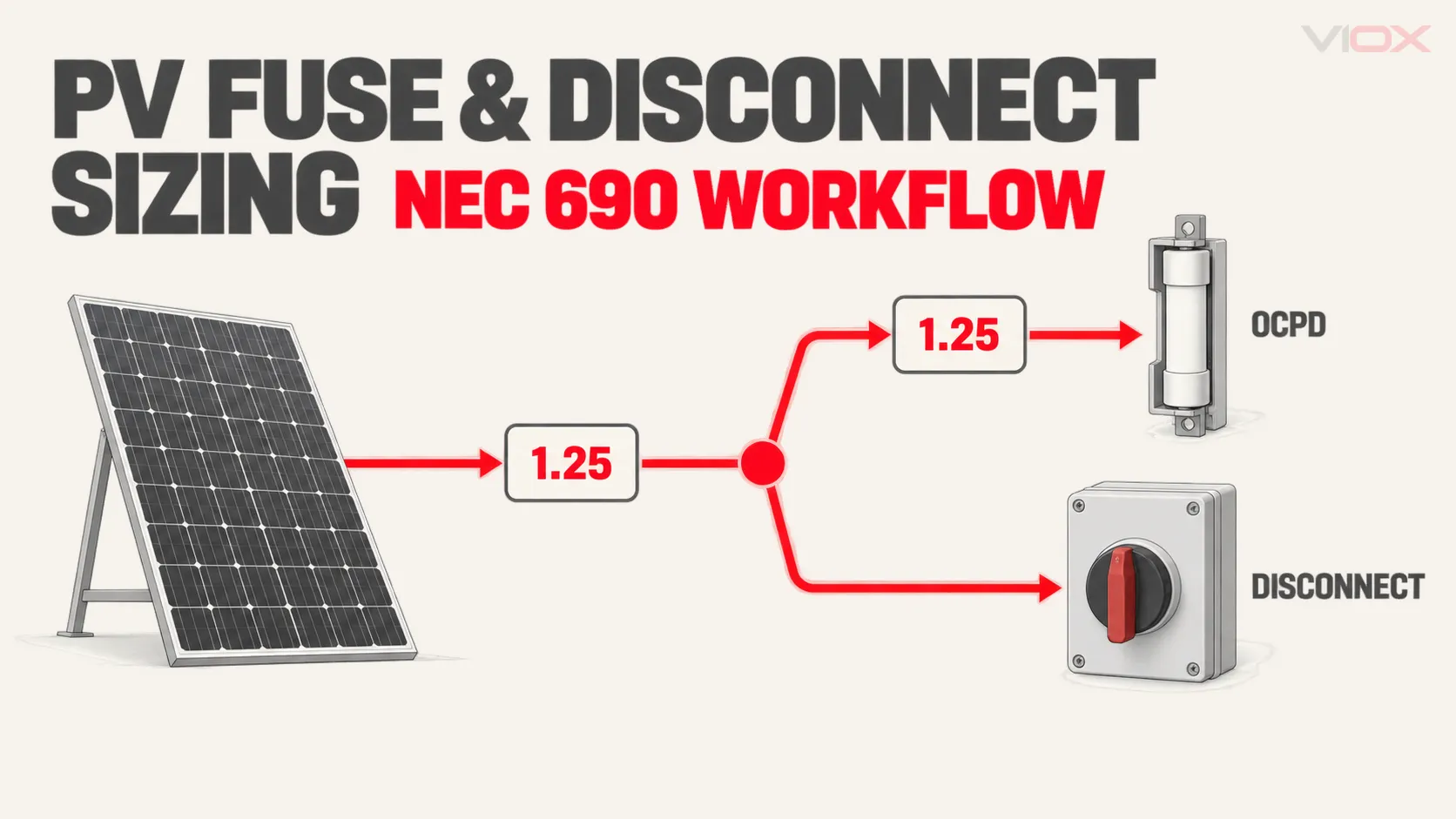

Adım 2: NEC 156% Kuralını Uygulayın
NEC Madde 690, art arda iki adet 125% çarpanı gerektirir:
İlk çarpan (NEC 690.8(A)(1)): Maksimum devre akımını hesaplayın
- Maksimum Akım = Isc × 1,25
- Güneş ışığının bulut kenarlarından yansıdığı “bulut kenarı etkisini” hesaba katar; bu durumda ışınım kısa süreliğine 1.000 W/m²'yi aşabilir ve akımı nominal Isc'nin üzerine çıkarabilir.
İkinci çarpan (NEC 690.9(B)): Sürekli görev için aşırı akım korumasını boyutlandırın
- OCPD Değeri = Maksimum Akım × 1,25
- PV devreleri günlük 3+ saat maksimum çıkışta çalışır. Standart cihazlar, nominal akımın yalnızca 80%'sini sürekli olarak kaldırabilir, bu nedenle 125% faktörü (80%'nin tersi) gereksiz açmaları önler.
Birleşik hesaplama: Isc × 1,25 × 1,25 = Isc × 1,56
Adım 3: Standart Sigorta Değerini Seçin
Bir sonraki mevcut standart sigorta boyutuna yuvarlayın: 10A, 15A, 20A, 25A, 30A. Seçilen sigorta, modülün maksimum seri sigorta değerini (veri sayfasında belirtilir, çoğu panel için tipik olarak 20A ila 30A) aşmamalıdır.
Örnek: Dize Isc = 14,45A
- Minimum sigorta değeri: 14,45A × 1,56 = 22,54A
- Seçilen sigorta: 25A gPV dereceli
Adım 4: DC Ayırıcıyı Boyutlandırın
Tüm paralel dizelerden gelen maksimum akımları toplayın, ardından 125% güvenlik faktörü uygulayın:
Ayırıcı Değeri = (Dize Sayısı × Isc × 1,25) × 1,25
Her biri 14,45A olan 6 dize için:
- Toplam akım: 6 × 14,45A × 1,25 = 108,4A
- Ayırıcı değeri: 108,4A × 1,25 = 135,5A
- Seçilen ayırıcı: 150A yük altında kesme dereceli
Tablo 1: Ortak PV Modülleri için Sigorta Boyutlandırma Örnekleri
| Modül Gücü | Modül Isc | Min Sigorta Değeri (×1,56) | Seçilen Standart Sigorta | 30A Başına Maksimum Dize Kesici |
|---|---|---|---|---|
| 400W | 10,5A | 16,38A | 20A | 8 |
| 500W | 13,0A | 20,28A | 25A | 6 |
| 580W | 14,45A | 22,54A | 25A | 6 |
| 600W (TOPCon) | 18,5A | 28,86A | 30A | 4 |
| 750W (HJT) | 15,8A | 24,65A | 25A | 5 |
Hızlı Referans Boyutlandırma Tabloları
Standart Yapılandırmalar ve Ayırıcı Değerleri
Tablo 2: Dize Yapılandırmasına Göre Ayırıcı Boyutlandırma
| Dize Sayısı | Dize Isc | Toplam Maksimum Akım (×1.25) | Minimum Ayırma Değeri (×1.56) | Önerilen Ayırıcı |
|---|---|---|---|---|
| 4 | 10A | 50A | 62.4A | 80A |
| 6 | 10A | 75A | 93.6A | 100A |
| 8 | 10A | 100A | 124.8A | 150A |
| 4 | 14A | 70A | 87.4A | 100A |
| 6 | 14A | 105A | 131.0A | 150A |
| 8 | 14A | 140A | 174.8A | 200A |
NEC ve IEC: Temel Boyutlandırma Farklılıkları
Her iki standart da güvenliği ön planda tutarken, boyutlandırma yaklaşımları farklılık gösterir:
NEC 690.8/690.9 (Kuzey Amerika):
- Sigorta boyutlandırması: Isc × 1.56 (156%)
- Gerekçe: Sürekli görev + ışınım artışları
- İstisna: 100% değerindeki cihazlar için yalnızca 1.25× çarpanı gerekir
IEC 62548 (Uluslararası):
- Sigorta boyutlandırma aralığı: 1.5 × Isc ≤ In ≤ 2.4 × Isc
- Daha esnek, belirli koşullar için optimizasyona izin verir
- 45°C ortam sıcaklığının üzerinde sıcaklık düşürme gereklidir
Tablo 3: 12A'lık Seri Bağlantı için Standart Karşılaştırması
| Standart | Minimum Sigorta Değeri | Tipik Seçim | Tasarım Felsefesidir. |
|---|---|---|---|
| NEC | 18.72A (12A × 1.56) | 20A | Muhafazakar, tek çarpan |
| IEC | 18.0A - 28.8A (12A × 1.5 - 2.4) | 20A - 25A | Koşullara bağlı olarak esnek aralık |
Kritik Seçim Kriterleri
Gerilim Değeri Gereksinimleri
Sigorta ve ayırıcı voltaj değerleri, sistemin beklenen en düşük ortam sıcaklığındaki maksimum açık devre voltajını (Voc) aşmalıdır.
Hesaplama: Voc_max = Modül Voc × Seri Modül Sayısı × Sıcaklık Katsayısı
- -40°C'de: 49V × 10 × [1 + 0.0027 × (25 – (-40))] = 576V
- Gerekli değer: Minimum 600V (standart: 600V, 1000V, 1500V). IEC 60269-6, ek güvenlik payı için sigorta voltaj değerinin ≥ 1.2 × Voc_max olmasını önerir.
Kesme Kapasitesi (Açma Kapasitesi)
DC kesme kapasitesi (Icn veya Icu), kurulum noktasındaki maksimum olası arıza akımını aşmalıdır. Birleştirme kutusu girişleri için bu, tipik olarak diğer tüm paralel dizilerin birleşik Isc'sidir. Her biri 14A olan 8 dizi için:
- Olası arıza akımı: 7 × 14A = 98A (en kötü durum: 7 sağlam dizi, 1 arızalı diziye besleme yapar)
- Gerekli Icu: ≥ 150A (standart gPV sigortalar: 200A - 1500A Icu)
Sıcaklık Düşürme
Doğrudan güneş ışığına maruz kalan birleştirme kutuları, 65°C ila 75°C iç sıcaklığa ulaşabilir. Çoğu gPV sigortası 40°C ortam sıcaklığında derecelendirilmiştir. Bunun üzerinde, akım kapasitesi azalır:
- 50°C'de: Nominal akımın 95%'sine düşürün
- 60°C'de: Nominal akımın 90%'sine düşürün
- 70°C'de: Nominal akımın 85%'sine düşürün
20A'lık sigortanız 65°C ortam sıcaklığında çalışıyorsa, etkin değer = 20A × 0.87 = 17.4A. Bunun hesaplanan minimum değerinizi aştığını doğrulayın.

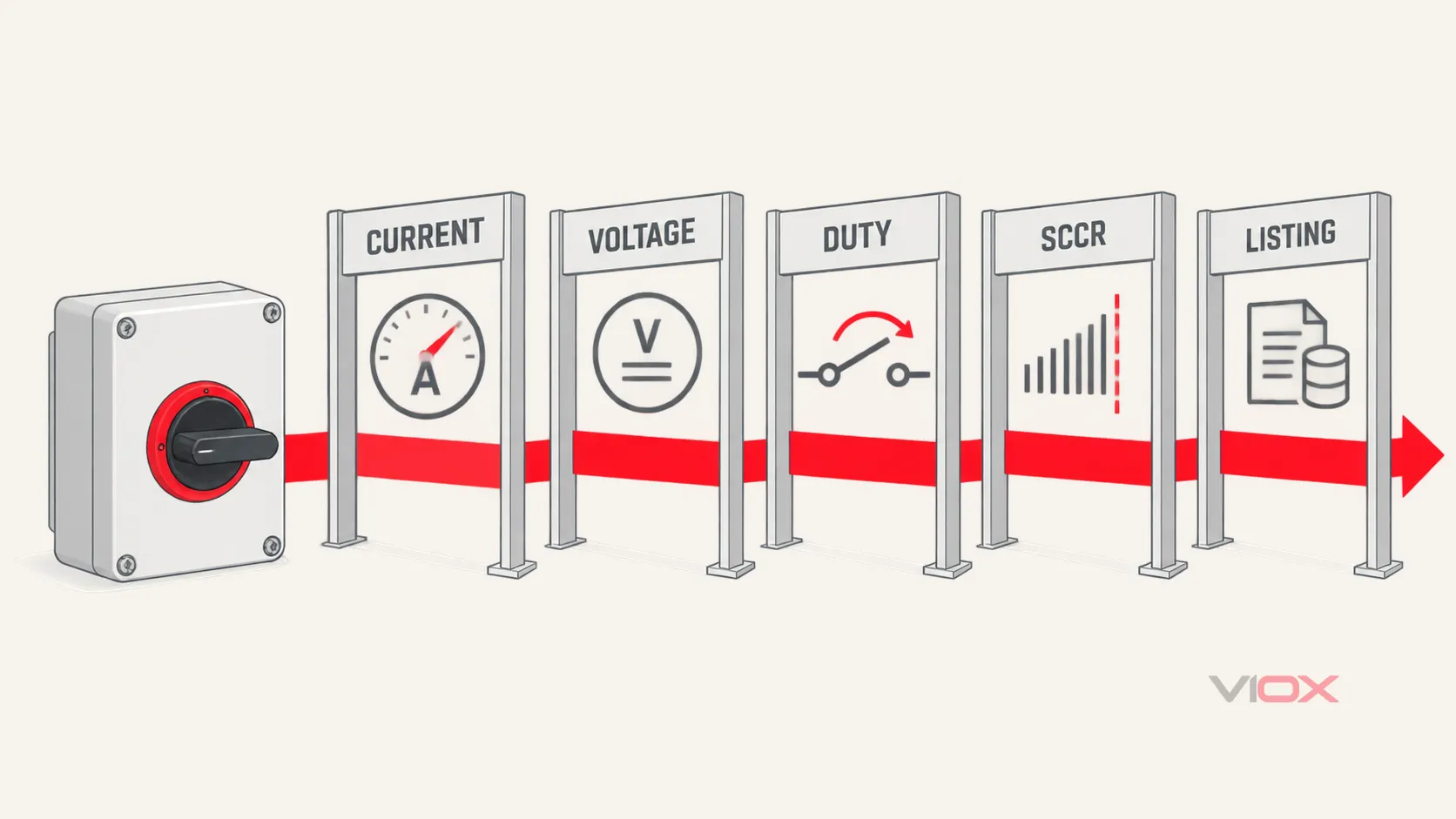

Tablo 4: Bileşen Seçim Kontrol Listesi
| Selection Factor | Spesifikasyon Gereksinimi | Kod Referansı | Doğrulama Yöntemi |
|---|---|---|---|
| Sigorta akım değeri | ≥ Isc × 1.56 (NEC) veya 1.5-2.4 (IEC) | NEC 690.9(B), IEC 62548 | Veri sayfası Isc × çarpan |
| Sigorta voltaj değeri | ≥ 1.2 × Voc_max minimum sıcaklıkta | IEC 60269-6 | Modül Voc × seri sayısı × sıcaklık faktörü |
| Sigorta sınıfı | gPV değerinde (IEC 60269-6) | NEC 690.9(D) | “gPV” işaretini doğrulayın |
| Maksimum seri sigorta | ≤ Modül maksimum sigorta değeri | Modül veri sayfası | İsim plakasını kontrol edin |
| Ayırıcı akımı | ≥ Toplam Isc × 1.56 | NEC 690.13 | Tüm string akımlarını toplayın |
| Ayırıcı tipi | Yük altında açma özellikli (çatı üstü) | NEC 690.15 | Yük altında açma sertifikasını doğrulayın |
| Kesinti kapasitesi | ≥ Maksimum hata akımı | NEC 690.9(C) | Paralel string katkısını hesaplayın |
| Sıcaklık değeri | Ortam azaltımını hesaba katın | IEC 60269-6 | Birleştirici kutusu iç sıcaklığını ölçün |
Kaçınılması Gereken Yaygın Boyutlandırma Hataları
Hata 1: DC Uygulamalarında AC Değerli Sigortalar Kullanmak
AC sigortalar DC akımlarını güvenli bir şekilde kesemez. DC arkları, akım sıfır geçişinde kendiliğinden sönmez (DC'de sıfır geçişi yoktur). Her zaman sisteminizle eşleşen DC voltaj değerlerine sahip gPV değerli sigortalar belirtin.
Hata 2: Sürekli Görev İçin Yetersiz Boyutlandırma
Yalnızca ilk 1.25 çarpanını (Isc × 1.25) uygulamak, ikincisi olmadan, yalnızca sürekli görev için derecelendirilmiş bir sigortayla sonuçlanır. Cihaz aşırı ısınır ve en yoğun güneş saatlerinde erken arızalanır. 0 değerinde cihazlar kullanılmadığı sürece her zaman tam 6 faktörünü kullanın.
Hata 3: Modül Maksimum Seri Sigorta Değerini Göz Ardı Etmek
Hesaplamalar 30A'lık bir sigorta önerse bile, modül veri sayfası seri sigortaları 20A ile sınırlıyorsa, 20A kullanmalısınız. Bu değeri aşmak garantileri geçersiz kılar ve yangın riski oluşturur. Çözüm: birleştirici başına string sayısını azaltın veya daha yüksek sigorta değerlerine sahip modüller kullanın.
Hata 4: Paralel String Yanlış Hesaplama
Ana birleştirici ayırıcının boyutunu belirlerken, tüm stringlerin maksimum akımlarını (Isc × 1.25) toplayın, ardından ikinci 5 çarpanını uygulayın. Her bir stringe ayrı ayrı 6 uygulamayın—ilk çarpan string başına, ikincisi birleşik OCPD içindir.
Yanlış: (String 1: 10A × 1.56) + (String 2: 10A × 1.56) = 31.2A
Doğru: [(10A + 10A) × 1.25] × 1.25 = 31.25A
Hata 5: “Gelecekteki Genişleme” İçin Aşırı Boyutlandırma”
10A'lık bir string için “olur da gerekirse” diye 60A'lık bir sigorta takmak, aşırı akım korumasını ortadan kaldırır. Sigorta ters hata koşullarında açılmaz, bu da kablo hasarına veya yangına izin verir. Sigortaları gerçek string akımı için boyutlandırın; kapasite eklerken birleştirici kutularını yükseltin.
Sıkça Sorulan Sorular
S: 10.5A Isc'ye sahip bir string için hangi boyutta sigortaya ihtiyacım var?
C: Minimum sigorta değeri = 10.5A × 1.56 = 16.38A. Bir sonraki standart boyutu seçin: 20A gPV değerli sigorta. Bunun modülün veri sayfasındaki maksimum seri sigorta değerini aşmadığını doğrulayın.
S: DC birleştirici kutusunda standart AC sigortalar kullanabilir miyim?
C: Hayır. AC sigortalar, DC hatalarını güvenli bir şekilde temizlemek için DC kesme kapasitesine sahip değildir. DC arkları, akım sıfır geçişi olmadan süresiz olarak devam eder. Her zaman sistem voltajınızla eşleşen DC voltaj değerlerine sahip gPV değerli sigortalar (IEC 60269-6) kullanın.
S: NEC ve IEC sigorta boyutlandırması arasındaki fark nedir?
C: NEC, sürekli görev ve ışınım artışlarını hesaba katmak için sabit bir 6 çarpanı (Isc × 1.56) gerektirir. IEC 62548, tasarımcıların belirli ortam sıcaklıkları ve modül özelliklerine göre optimize etmelerine olanak tanıyan 1.5× ila 2.4× Isc arasında bir aralığa izin verir. Her ikisi de güvenliği sağlar ancak farklı esneklik sunar.
S: Gelecekteki string genişlemesi için bir birleştiriciyi nasıl boyutlandırırım?
C: Sigortaları kurulu stringlerin gerçek akımı için boyutlandırın. Ayırıcı ve baralar için, planlanan kapasiteye göre aşırı boyutlandırabilirsiniz. Örnek: Mevcut 4 stringli sistem (14A Isc) için 20A sigortalar takın, ancak muhafazayı değiştirmeden daha sonra 2 string daha eklemek için 150A'lık bir ayırıcı ve 6 konumlu bir bara kullanın.
S: Tüm birleştirici kutuları için yük altında açma özellikli ayırıcılara ihtiyacım var mı?
C: NEC 690.15, çatılarda bulunan birleştirici kutuları için yük altında açma özellikli ayırıcılar gerektirir. Sistemde başka bir yerde ana yük altında açma ayırıcısı varsa, zemin seviyesindeki birleştiriciler yük altında açma özelliği olmayan izolatörler kullanabilir. Yorumlar farklılık gösterdiğinden, her zaman yerel Yetkili Makamınızla (AHJ) doğrulayın.
Uzun Vadeli Sistem Güvenliğini Sağlayın
Uygun sigorta ve ayırıcı boyutlandırması, PV yatırımınızı korur ve yıllarca güvenli, güvenilir çalışma sağlar. Sigortalar için NEC 6 kuralını (Isc × 1.56) uygulayın, bir sonraki standart değeri seçin, modül maksimum seri sigorta sınırlarına göre doğrulayın ve ayırıcıları toplam birleşik akım için boyutlandırın. Şüpheniz varsa, en son NEC Madde 690 ve IEC 62548 standartlarına başvurun.
