SM Serisi Bara İzolatörü

SM Serisi Bara İzolatörlerine Giriş

SM bara izolatörleri, elektrik sistemlerinde temel bileşenlerdir ve şalt cihazları ve trafo merkezleri dahil olmak üzere çeşitli elektrikli cihazlarda güç dağıtımı için iletken yollar görevi görürler. Bu özel bileşenler, baralar için hem temel elektrik yalıtımı hem de sağlam mekanik destek sağlayarak kritik bir rol oynar. "SM" tanımı, yaygın olarak benimsenen bir endüstri standardını veya ortak bir tasarım türünü ifade eder; boyut, elektrik değerleri veya mekanik özelliklerdeki farklılıklar genellikle SM-25 veya SM-76 gibi sayısal son eklerle gösterilir.

VIOX'ta SM bara izolatörlerimiz, 660V ila 4500V arasında değişen düşük ila orta gerilim uygulamaları için özel olarak tasarlanmış mükemmel bir mühendislik ürünüdür. İzolatörlerimiz, çeşitli vida tipleriyle güvenli montaja izin veren, her iki dinlenme tarafında pirinç veya beyaz demir çinkoat dişli dişi uçlara sahip karakteristik tambur şekline sahiptir.

VIOX SM Serisi Bara İzolatörlerinin İşlevi ve Amacı

SM bara izolatörlerinin temel işlevleri iki yönlüdür: elektrik yalıtımı sağlamak ve baralara mekanik destek sunmak. Elektrik izolatörleri olarak rollerinde, bu bileşenler iletken olmayan bir bariyer görevi görür ve canlı bara ile destekleyici yapısı ve elektrik sistemi içindeki diğer bitişik iletken bileşenler arasındaki elektrik akımının akışını etkili bir şekilde önler. Bu önemli yalıtım özelliği, tehlikeli kısa devre, potansiyel olarak yıkıcı elektrik yangınları ve zarar verici ark hataları riskini önemli ölçüde azaltır.

SM bara izolatörleri, yalıtım özelliklerinin ötesinde baralar için sağlam ve güvenli bir montaj noktası görevi de görür. Baraları belirlenen konumlarında güvenli bir şekilde tutarak, elektrik bağlantılarını veya sistemin yapısal bütünlüğünü tehlikeye atabilecek aşırı hareketleri veya potansiyel olarak zarar verici titreşimleri etkili bir şekilde önlerler.

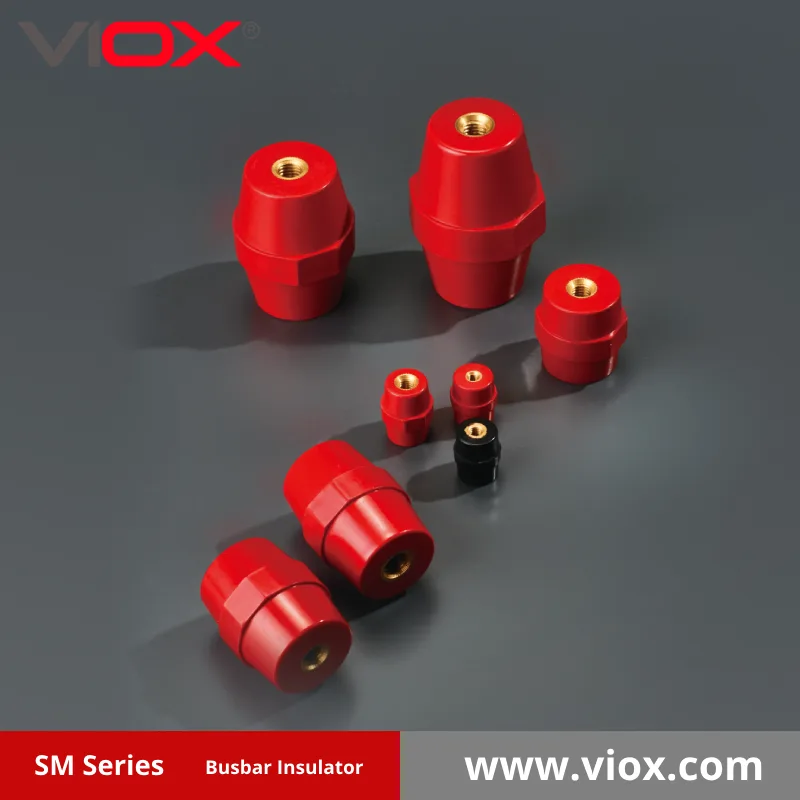

VIOX SM Bara İzolatör Serisi

VIOX, çeşitli elektrik sistemi gereksinimlerini karşılamak için titizlikle tasarlanmış iki premium SM bara izolatörü serisi sunar:

SM-A Serisi Bara İzolatörleri

SM-A Serisi bara izolatörleri, elektrik sistemlerindeki baralar için üstün yalıtım ve destek sağlamak üzere tasarlanmıştır. Yüksek kaliteli BMC ve SMC'den üretilen bu izolatörler aşırı sıcaklıklara ve mekanik gerilimlere dayanabilir. Her biri belirli uygulamalar ve yük gereksinimleri için tasarlanmış SM-20'den SM-76'ya kadar farklı özelliklere sahip çeşitli modellerde sunulurlar.

SM-A Serisi izolatörler, belirli müşteri gereksinimlerini karşılamak için renk, kesici uç malzemesi ve diğer özellikler dahil olmak üzere özelleştirilebilir seçeneklere sahiptir. Modele bağlı olarak tipik olarak 300 ila 1500 LBS arasında değişen gerilme mukavemeti ve 5 ila 25 KV arasında gerilime dayanma kapasitesi sunarlar.

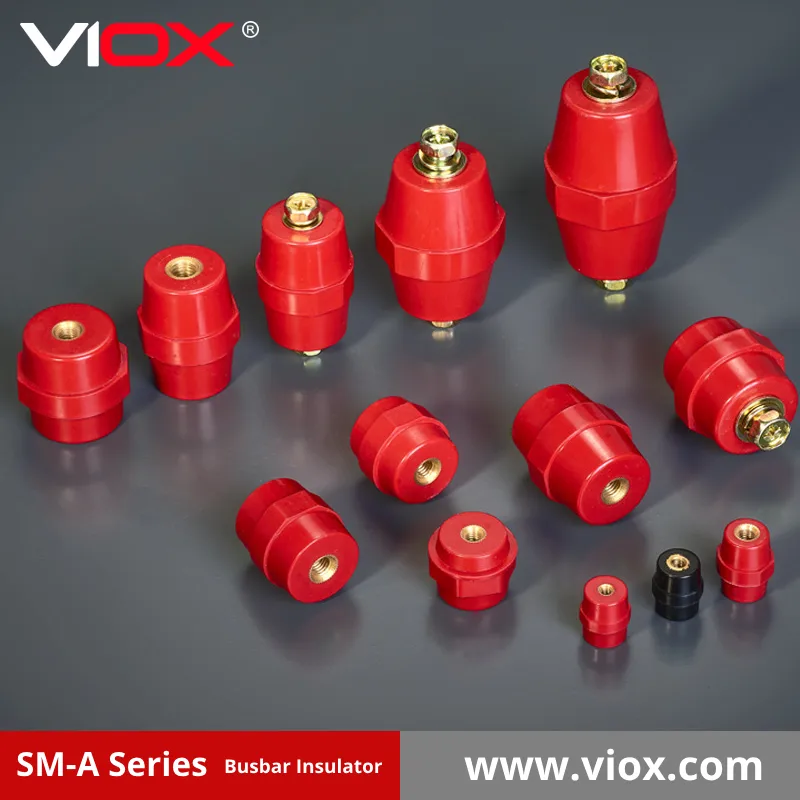

SM-A Serisi Bara İzolatörleri

SM-B Serisi Bara İzolatörleri

SM-A Serisine benzer şekilde, SM-B Serisi bara izolatörleri elektrik sistemlerindeki baralar için yalıtım ve destek sağlar. Ayrıca dayanıklılık ve mukavemet için yüksek kaliteli BMC ve SMC'den üretilirler. SM-B Serisi, SM-A Serisi ile karşılaştırılabilir özellikler sunar, ancak tasarım ve performans özelliklerinde küçük farklılıklar olabilir.

SM-B Serisi Bara İzolatörleri

SM-A ve SM-B Serisi izolatörlerin her ikisi de güvenilir performans için uluslararası standartlara uygundur ve gelişmiş korozyon direnci için çinko kaplamalı pirinç veya çelik uçlarla mevcuttur.

Temel Özellikler ve Teknik Parametreler

Yaygın Modeller ve Özellikleri

VIOX SM bara izolatörleri, farklı bara boyutlarına ve yük gereksinimlerine uyum sağlamak için birden fazla boyutta mevcuttur. Yaygın modeller şunlardır:

SM Bara İzolatörü Boyut ve Ölçü Tablosu

Elektriksel Parametreler

SM bara izolatörleri genellikle -40°C ila +140°C çalışma sıcaklığı aralığına sahiptir ve geniş bir çevresel koşullar yelpazesinde güvenilir performans sağlar. BMC ve SMC gibi malzemeler, şekillerini ve yalıtım özelliklerini koruyarak bu aralıkta iyi bir termal stabilite sunar.

Gerilim değerleri açısından, VIOX SM bara izolatörleri öncelikle tipik olarak 660V ila 4500V arasında değişen düşük gerilim uygulamaları için tasarlanmıştır. Bununla birlikte, SM serisi içindeki bazı modeller, belirli model ve boyuta bağlı olarak 6kV ila 25kV arasında değişen voltaj dayanım değerleriyle daha yüksek voltajlara dayanabilir.

Mekanik Parametreler

VIOX SM bara izolatörleri çeşitli mekanik özellikler sunar:

• Çekme mukavemeti 300 LBS (SM-20) ile 1500 LBS (SM-76) arasında değişir
• Tork gücü 4 FTLBS (SM-20) ile 40 FTLBS (SM-76) arasında değişir
• Modele bağlı olarak 2000N ila 5500N arasında değişen santil mukavemeti

Bu mekanik özellikler, izolatörlerin çeşitli çalışma koşulları altında yapısal bütünlüklerini koruyarak sıkıştırma, gerilim ve titreşim gibi fiziksel gerilimlere dayanabilmelerini sağlar.

Malzeme Bileşimi ve Özellikleri

VIOX SM bara izolatörleri öncelikle mükemmel elektriksel ve mekanik özellikler sağlayan fiberglas ile güçlendirilmiş BMC ve SMC'den yapılır.

Bu malzemeler şunları sunar:

• Yüksek dielektrik dayanımı (4 kV/mm'ye yaklaşan)
• Mükemmel yalıtım direnci
• 40°C ila +140°C çalışma sıcaklığı aralığı ile termal kararlılık
• UL94-V0 yangın derecesi, yüksek alev geciktiriciliği gösterir
• İzlemeye karşı iyi direnç (iletken karbon yollarının oluşumu)
• UV radyasyonuna ve çevresel faktörlere karşı direnç

İzolatörler tipik olarak, çeşitli çevre koşullarında uzun vadeli güvenilirlik sağlayan, gelişmiş korozyon direnci için çinko kaplamalı pirinç veya çelik uçlara sahiptir.

VIOX SM Bara İzolatörlerinin Uygulamaları

VIOX SM bara izolatörleri, elektrik gücünü çeşitli devrelere dağıtan baralar için yalıtım ve destek sağladıkları dağıtım kutularında yaygın olarak kullanılır. Bu uygulamalarda izolatörler, baraların muhafazadan ve diğer bileşenlerden uygun aralık ve yalıtımı korumasını sağlayarak elektrik arızalarını önler ve güvenli çalışma sağlar.

Şalt uygulamalarında VIOX SM bara izolatörleri, çeşitli anahtarlama cihazlarını ve devre koruma bileşenlerini bağlayan baraları destekler. İzolatörler, fazlar arasında ve baralar ile muhafaza arasında elektrik izolasyonu sağlayarak kısa devreleri önler ve sistem güvenilirliğini korur.

VIOX SM bara izolatörleri, güneş invertörleri ve rüzgar enerjisi kurulumları gibi yenilenebilir enerji sistemlerinde giderek daha fazla kullanılmaktadır. Bu uygulamalarda izolatörler, yenilenebilir kaynaklar tarafından üretilen gücü işleyen baralar için kritik destek ve yalıtım sağlayarak verimli ve güvenli güç iletimi ve dağıtımı sağlar.

VIOX SM bara izolatörleri, belirli elektrikli ekipmanların ötesinde, elektrik gücü dağıtımının gerekli olduğu çeşitli endüstriyel ve ticari ortamlarda uygulama alanı bulur. Sağlam yapıları ve yüksek performanslı malzemeleri, onları çok çeşitli endüstriyel uygulamalar için uygun hale getirerek güvenilir ve güvenli çalışma sağlar.

Doğru VIOX SM Bara İzolatörü Nasıl Seçilir

Bir VIOX SM bara izolatörü seçerken, sistemin çalışma voltajı birincil husustur. Düşük voltaj uygulamaları (660V ila 4500V) tipik olarak standart SM bara izolatörlerini kullanır ve model seçimi belirli voltaj gereksinimlerine dayanır. İzolatörün gerilim dayanım kapasitesi, potansiyel geçici aşırı gerilimler de dahil olmak üzere sistemin maksimum çalışma gerilimini aşmalıdır.

Özellikle kısa devre gibi arıza durumlarında izolatörün maruz kalacağı mekanik yükler dikkatle değerlendirilmelidir. Mühendisler, bu yüklere dayanacak uygun gerilme ve tork mukavemeti değerlerine sahip bir izolatör seçmelidir. Önemli mekanik gerilime sahip uygulamalar için, daha yüksek mukavemet değerlerine sahip daha büyük modeller önerilir.

Sıcaklık, nem, kirlilik ve UV radyasyonuna maruz kalma gibi çevresel koşullar izolatör performansını önemli ölçüde etkileyebilir. Çalışma sıcaklığı -40°C ila +140°C arasında değişen VIOX SM bara izolatörleri çoğu uygulama için uygundur. Dış mekan veya zorlu endüstriyel ortamlar için, kirlilik direnci, hidrofobiklik ve UV direnci için ek hususlar gerekli olabilir.

Kalite Güvence ve Sertifikalar

Kaliteli VIOX SM bara izolatörleri, aşağıdakiler de dahil olmak üzere çeşitli uluslararası standartlara ve sertifikalara uygundur:

• Avrupa pazarı gereksinimleri için CE sertifikası
• Kimyasal uyumluluk için REACH sertifikası
• Tehlikeli madde kısıtlamaları için RoHS sertifikası
• Bağımsız kalite doğrulaması için SGS sertifikası

Bu sertifikalar, izolatörlerin belirlenmiş kalite ve güvenlik standartlarını karşıladığına dair güvence sağlayarak onları kritik elektrik uygulamalarında kullanıma uygun hale getirir.

Sonuç

VIOX SM bara izolatörleri, alçak ve orta gerilim elektrik sistemlerinin güvenli ve güvenilir çalışmasını sağlamak için kritik bileşenlerdir. Elektrik yalıtımı ve mekanik destek sağlama konusundaki ikili işlevleri, güç dağıtım panoları, şalt cihazları, invertörler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalarda gereklidir.

SM bara izolatörü ihtiyaçlarınız için VIOX'u seçmek, elektrik sistemleriniz için kalite, güvenilirlik ve güvenliğe yatırım yapmak anlamına gelir. Kapsamlı model ve teknik özellik yelpazemiz, özel gereksinimleriniz için mükemmel çözümü bulmanızı sağlar. Bara izolatörü ihtiyaçlarınızı görüşmek ve ürünlerimizin elektrik tesisatlarınızın performansını ve uzun ömürlülüğünü nasıl artırabileceğini keşfetmek için bugün VIOX ile iletişime geçin.
