MCB, Minyatür Devre Kesici anlamına gelir. Aşırı yük veya kısa devre durumunda elektrik devresini otomatik olarak açan, sıfırlanabilir bir koruma cihazıdır. MCB'ler, devre kablolarını aşırı akıma karşı korumak için yaygın olarak kullanılır ve kesici karakteristikleri yük ile uygun şekilde koordine edildiğinde bağlı ekipmanları da koruyabilir.
MCB'nin Açılımı: Kısa Cevap
| Öğe | Cevap |
|---|---|
| MCB tam adı | Minyatür Devre Kesici |
| Ana işlev | Aşırı yük ve kısa devre koruması |
| Birincil koruma hedefi | Devre iletkenleri ve kablolama |
| Açtıktan sonra sıfırlanabilir | Normalde evet, arıza tespit edilip giderildikten sonra |
| Artık akım koruması | Standart bir MCB tarafından sağlanmaz |
MCB genellikle sigortaya sıfırlanabilir bir alternatif olarak tanımlanır, ancak ikisi her uygulamada birbirinin yerine kullanılamaz. Seçim; devre tasarımına, arıza seviyesine, gerekli koruma fonksiyonlarına ve geçerli standartlara bağlıdır.
MCB Ne Anlama Gelir?
MCB'nin açılımı Minyatür Devre Kesici:
- Minyatür: Alçak gerilim dağıtım panolarında ve nihai devrelerde yaygın olarak kullanılan kompakt bir form.
- Devre: Cihaz, öncelikli olarak devre iletkenlerini aşırı akıma karşı korumak ve uygun şekilde koordine edildiğinde bağlı ekipmanı korumak için seçilir.
- Kesici: Açma koşullarına ulaşıldığında akımı otomatik olarak keser.
Normal çalışma sırasında MCB, açılmadan akımı taşır. Sürekli bir aşırı yük veya kısa devre durumunda, açma mekanizması serbest kalır ve kontakları ayırır. Arıza bulunup giderildikten sonra, cihaz genellikle değiştirilmek yerine sıfırlanabilir.
Yapı ve çalışma prensipleri hakkında daha ayrıntılı bir açıklama için okuyun Minyatür Devre Kesici (MCB) Nedir?.
Bir MCB Neye Karşı Koruma Sağlar?
Bir MCB'nin birincil işlevi aşırı akım koruması.
Aşırı Yük Koruması
Aşırı yük, bir devrenin amaçlanandan daha fazla akımı belirli bir süre boyunca taşıması durumunda meydana gelir. Bu durum devam ederse, iletkenler ve yalıtım aşırı ısınabilir. Tipik bir termik-manyetik MCB içindeki termik eleman, bu sürekli aşırı akıma tepki verir.
Kısa Devre Koruması
Kısa devre, akımda hızlı bir yükselmeye neden olur. Manyetik eleman, akım çalışma eşiğine ulaştığında hızla tepki verir ve açma mekanizmasını serbest bırakır.
Standart bir MCB, bir kaçak akım koruma cihazı değildir. Kaçak akım korumasının gerekli olduğu durumlarda, tesisatta aşağıdakiler kullanılabilir: Aşırı akım koruması içermeyen kaçak akım koruma şalteri (RCCB) veya bir Aşırı akım korumalı kaçak akım koruma şalteri (RCBO), gerekli fonksiyonlara ve devre düzenine bağlı olarak. Genel konuşmalarda “Kaçak Akım Koruma Şalteri” ve “RCBO” terimleri yaygın olarak kullanılır.

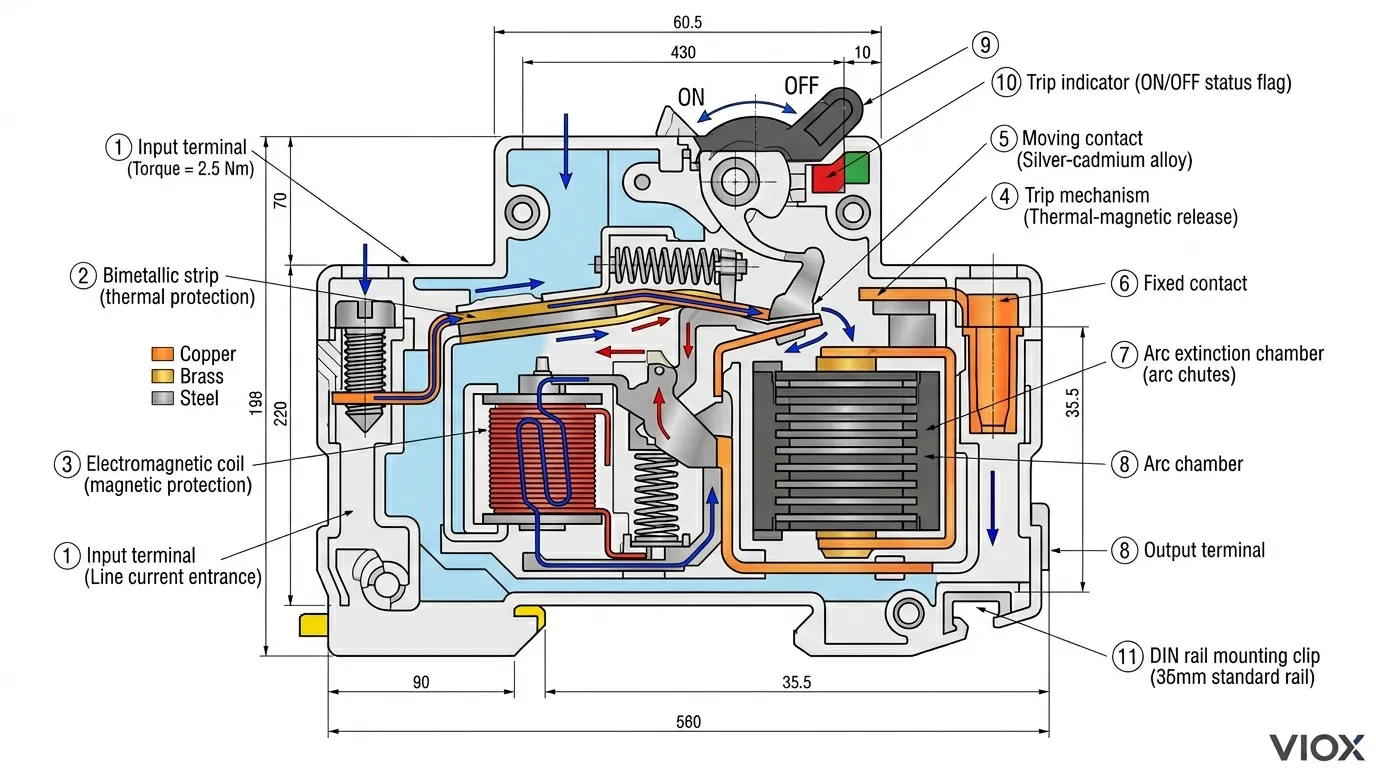

MCB Nasıl Çalışır?
Çoğu termik-manyetik MCB üç fonksiyonu birleştirir:
- Termik açma: Bimetalik bir eleman, sürekli bir aşırı yüklenme sırasında mekanizmayı serbest bırakana kadar ısınır ve bükülür.
- Manyetik açma: Yüksek bir hata akımı eşiğine ulaştığında manyetik bir eleman çok daha hızlı çalışır.
- Ark söndürme: Kontakların açılmasıyla ark, ark hücresine yönlendirilir; burada bölünür, soğutulur ve söndürülür.
Termal tepki zamana bağlıdır: daha küçük bir aşırı yükün açma süresi, genellikle daha büyük bir aşırı yükten daha uzundur. Manyetik çalışma aralığı, MCB'nin açma karakteristiğine bağlıdır. Detaylı zaman-akım davranışı için bkz. Devre Kesici Açma Eğrisi Açıklaması.
MCB'nin kesme kapasitesi, kurulum noktasındaki olası kısa devre akımı için de uygun olmalıdır. Doğru seçim için sadece anma akımı yeterli değildir.
MCB'ler Nerelerde Kullanılır?

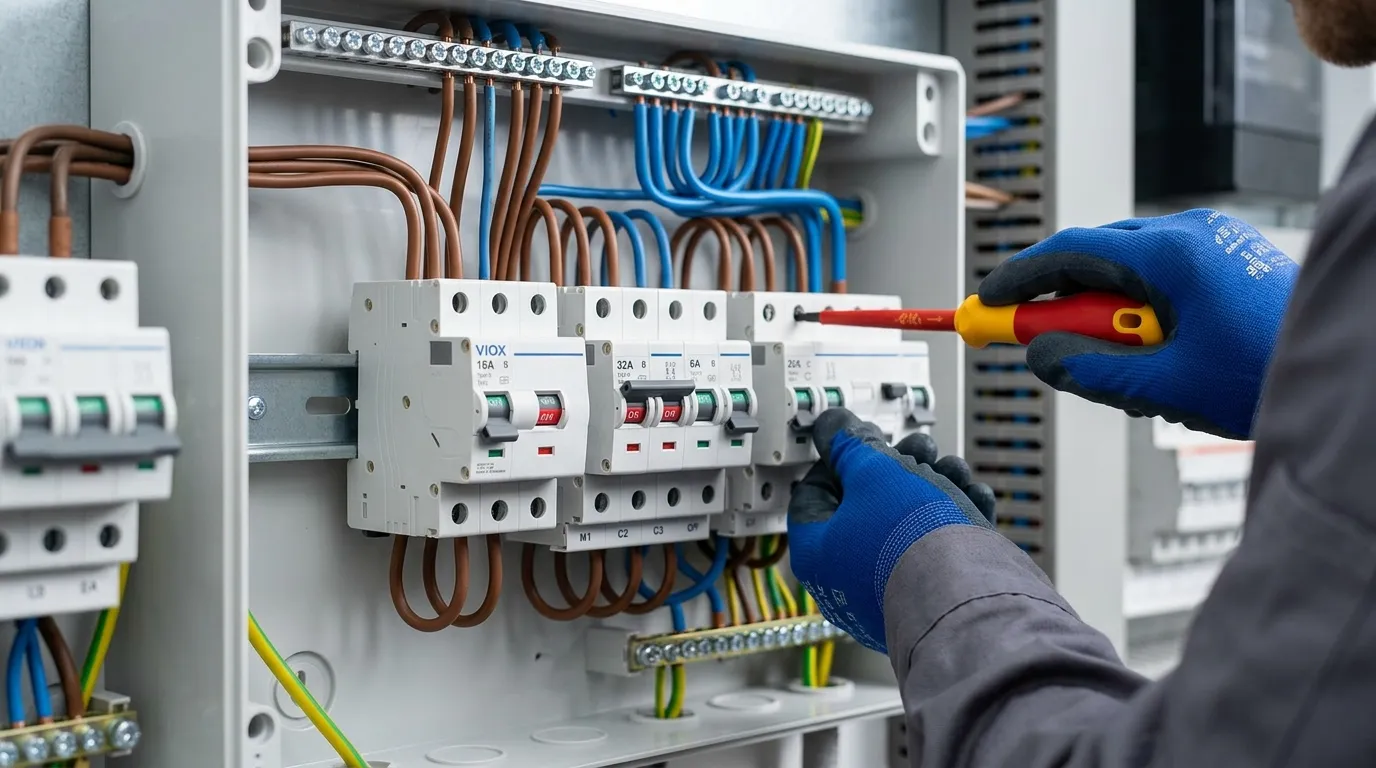

MCB'ler konut dağıtım panolarında, ticari aydınlatma ve priz devrelerinde, nihai dağıtım devrelerinde, kontrol devrelerinde ve ekipman panolarındaki yardımcı devrelerde kullanılır.
IEC 60898-1 evsel ve benzeri tesisatlarda aşırı akım koruması için kullanılan AC devre kesiciler için yaygın bir referanstır. Diğer uygulamalar ve pazarlar farklı standartlar kullanabilir. Her zaman belirli bir cihaz için işaretleri ve belgeleri doğrulayın; bu genel açıklama, belirli bir modelin belirli bir pazar için sertifikalı olduğunu kanıtlamaz.
Yaygın MCB Tipleri
MCB'ler genellikle açma eğrisine ve kutup konfigürasyonuna göre sınıflandırılır.

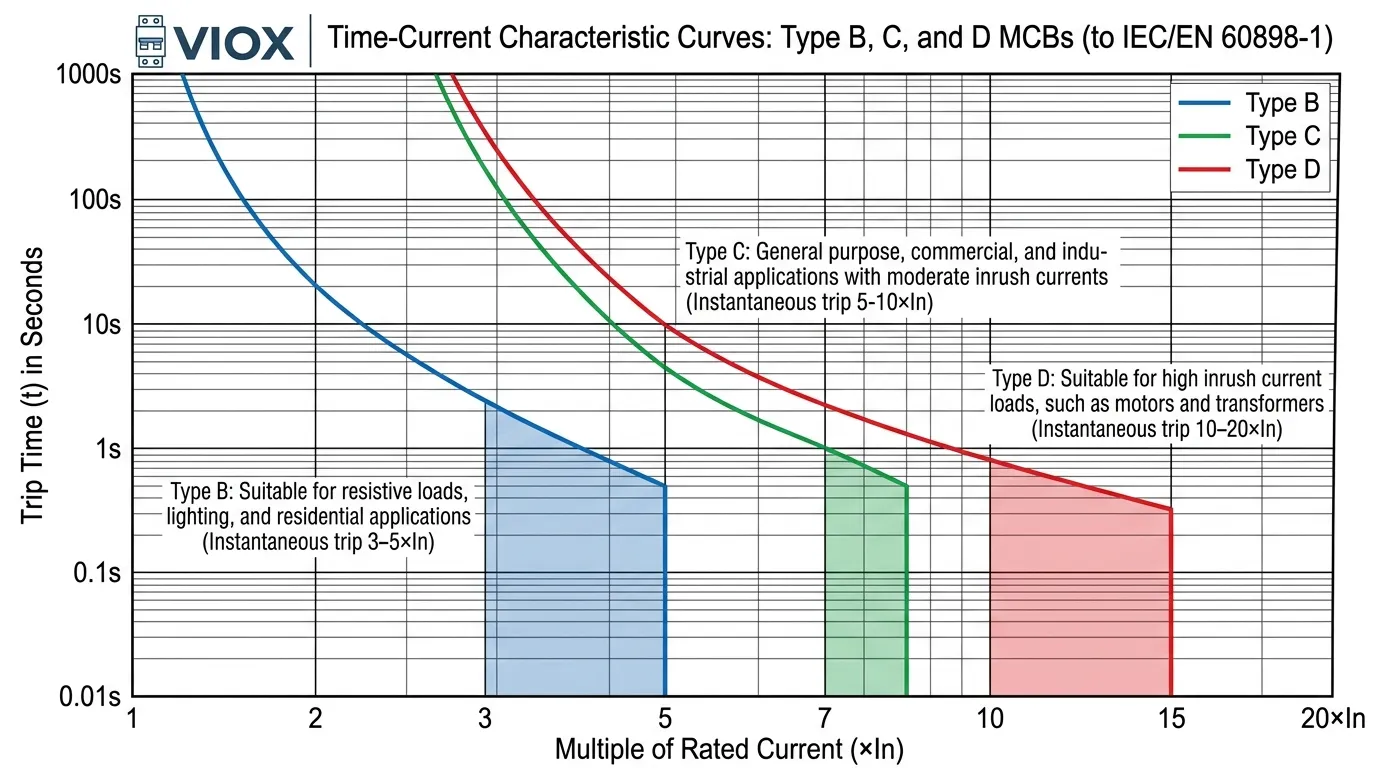

B, C ve D Açma Eğrileri
| Eğri | Genel karakteristik | Uygulama eğilimi |
|---|---|---|
| B | Kalkış akımı için daha düşük tolerans | Nispeten düşük kalkış akımına sahip devreler |
| C | Ani akım için orta düzeyde tolerans | Orta düzeyde kalkış akımına sahip genel yükler |
| D | Ani akım için daha yüksek tolerans | Sistem koşullarının kullanımını desteklediği, daha yüksek kalkış akımına sahip yükler |
Eğri seçimi; normal ani akımı, hata döngüsü koşullarını, kesme gereksinimlerini ve iletken korumasını dikkate almalıdır. B, C, D, K ve Z karakteristikleri, değerleri, kutup sayıları ve uygulamaları için bkz. MCB Türleri.

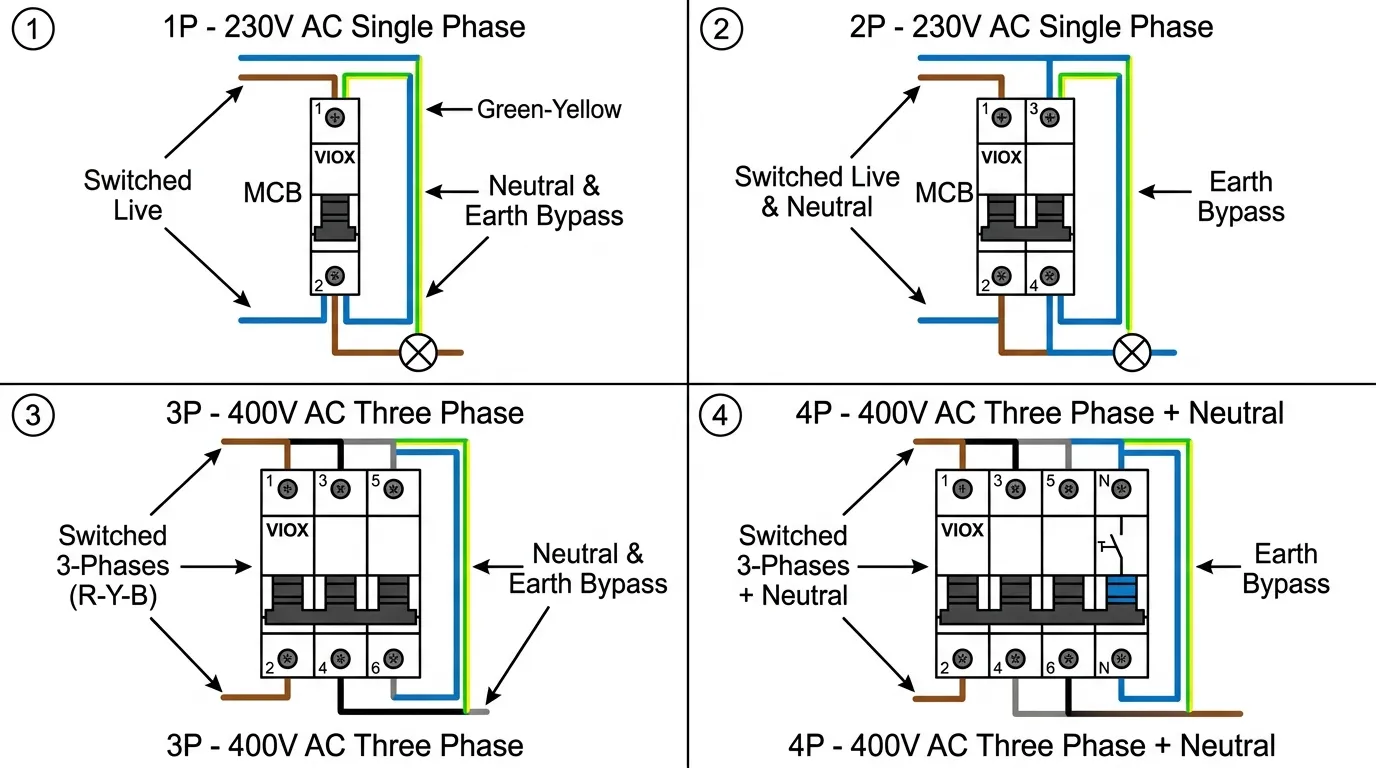

MCB Kutup Konfigürasyonları
MCB'ler tek kutuplu, çift kutuplu, üç kutuplu ve dört kutuplu konfigürasyonlarda mevcuttur. Doğru düzenleme; elektrik sistemine, anahtarlanması veya korunması gereken iletkenlere ve geçerli kurulum kurallarına bağlıdır.

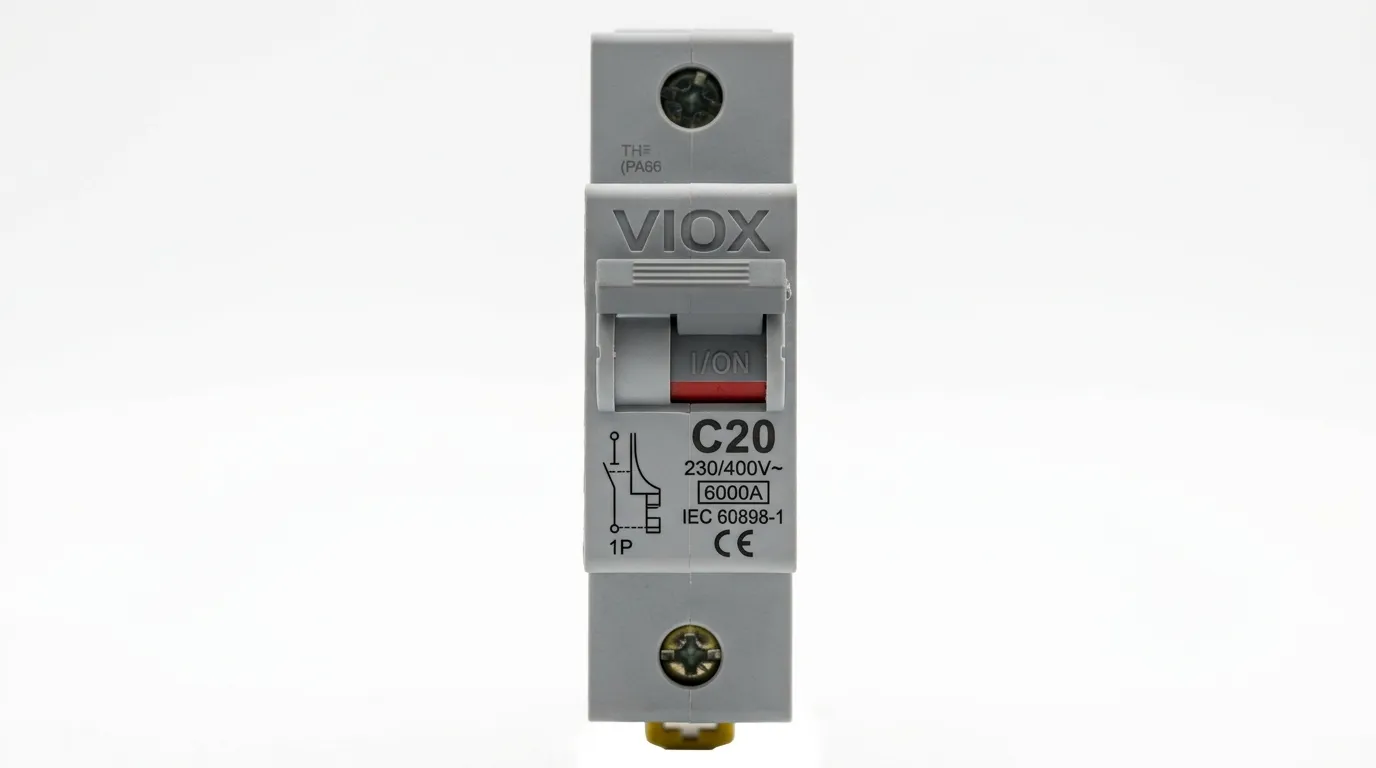

Yaygın MCB İşaretleri Nasıl Okunur
| İşaretleme | Anlamı |
|---|---|
| B, C veya D | Açma eğrisi karakteristiği |
| 6A, 16A, 20A vb. | Nominal akım |
| Gerilim değeri | Anma işletme gerilimi veya aralığı |
| 6kA, 10kA veya başka bir değer | Belirtilen standart ve koşullar altında beyan edilen kısa devre kesme kapasitesi |
| 1P, 2P, 3P veya 4P | Kutup sayısı |
| Standart referansı | Beyan edilen değerlerle ilişkili ürün standardı |
Bir MCB üzerinde kullanım IEC tarzı B, C veya D eğrisi işaretleri, C16 normalde C eğrisi karakteristiğini ve 16 amperlik anma akımını gösterir. Tek başına gerilim değerini, kesme kapasitesini, kutup düzenini, sertifika durumunu veya bir uygulama için uygunluğunu doğrulamaz.
MCB ile MCCB ile Sigorta ile RCCB ile RCBO karşılaştırması
| Cihaz | Tam adı | Ana işlev | Sıfırlanabilir mi? |
|---|---|---|---|
| MCB'NİN | Minyatür Devre Kesici | Aşırı yük ve kısa devre koruması | Normalde evet |
| MCCB'NİN | Kalıplı Kutulu Devre Kesici | Genellikle daha geniş değerlere veya ayar seçeneklerine sahip aşırı akım koruması | Normalde evet |
| Fünye | Bir kısaltma değildir | Bir feda edilebilir eleman aracılığıyla aşırı akım koruması | Hayır |
| RCCB'NİN | Dahili aşırı akım koruması olmayan kaçak akım koruma anahtarı | Kaçak akım koruması; genellikle ayrı bir aşırı akım koruması gereklidir | Normalde evet |
| RCBO | Dahili aşırı akım korumalı kaçak akım koruma anahtarı | Artık akım, aşırı yük ve kısa devre koruması | Normalde evet |
MCB - MCCB Karşılaştırması
Bir MCB genellikle nihai devreler ve kompakt dağıtım panoları için kullanılır. Kalıplı Devre Kesici (MCCB) ise genellikle sistemin daha yüksek değerler, daha büyük bir gövde veya daha geniş açma ayarı seçenekleri gerektirdiği durumlarda kullanılır. Ürün ailesi ve geçerli standartlar pratik sınırı belirler. Bakınız: MCCB vs MCB detaylı bir karşılaştırma için.
MCB - Sigorta Karşılaştırması
Bir MCB normalde sıfırlanabilirken, bir sigorta elemanı çalıştıktan sonra değiştirilmelidir. Hiçbiri evrensel olarak daha iyi değildir: farklı çalışma karakteristiklerine, kesme kapasitelerine, koordinasyon davranışlarına ve uygulama kısıtlamalarına sahiptirler.
MCB ve RCCB ile RCBO karşılaştırması
Bir MCB aşırı akıma tepki verir. Bir RCCB kaçak akıma tepki verir ve normalde ayrı bir aşırı akım koruması gerektirir. Bir RCBO ise kaçak akım ve aşırı akım korumasını tek bir cihazda birleştirir.
Bir MCB seçerken nelere dikkat edilmelidir?
MCB'nin tam açılımını bilmek bir cihaz seçmek için yeterli değildir. En azından şunları kontrol edin:
- nominal akım
- gezi eğrisi
- kesme kapasitesi
- kutup sayısı
- sistem gerilimi ve frekansı
- geçerli ürün ve kurulum standartları
- ortam ve pano koşulları
Kullanın MCB Seçim Kılavuzu'nu daha eksiksiz bir karar süreci için.
Sıkça Sorulan Sorular
Elektrikte MCB'nin tam açılımı nedir?
MCB'nin açılımı Minyatür Devre Kesici, aşırı yük ve kısa devre akımlarını kesmek için kullanılan bir aşırı akım koruma cihazı.
MCB'nin tam açılımı nedir?
MCB'nin açılımı şudur: Minyatür Devre Kesici.
Bir MCB bağlı ekipmanı korur mu?
Bir MCB öncelikli olarak devre iletkenlerini korumak için seçilir. Akım değeri, açma eğrisi, kesme kapasitesi ve çalışma karakteristikleri yük ve hata koşullarıyla uygun şekilde koordine edildiğinde bağlı ekipmanı da koruyabilir.
Bir MCB elektrik çarpmasına karşı koruma sağlar mı?
Standart bir MCB, kaçak akım cihazı değildir ve kaçak akıma dayalı ek koruma sağlamaz. Oluşan aşırı akım açma eşiğine ulaştığında bazı toprak hatalarını kesebilir, ancak kaçak akım korumasının gerekli olduğu yerlerde bir RCCB veya RCBO'nun yerine kullanılmamalıdır.
Bir MCB üzerindeki B, C ve D ne anlama gelir?
B, C ve D, ilgili MCB'lerde kullanılan açma eğrisi karakteristiklerini tanımlar. Bunlar manyetik çalışma aralıklarını tanımlar ve kesicinin yükün kalkış akımı davranışına ve devrenin hata koşullarına uygun olup olmadığının belirlenmesine yardımcı olur.
Bir MCB üzerindeki C16 ne anlama gelir?
IEC tarzı eğri işaretleri kullanan bir MCB üzerinde, C açma karakteristiğini belirtir ve 16 16 amperlik bir nominal akımı belirtir. Diğer işaretler yine de kontrol edilmelidir.
Bir MCB (Otomatik Sigorta) açma yaptıktan sonra sıfırlanabilir mi?
Normalde evet, ancak yalnızca arızanın nedeni tespit edilip giderildikten sonra. Arızayı bulmadan sürekli sıfırlama yapmak, güvensiz bir durumun çözülmeden kalmasına neden olabilir. Bkz. MCB'niz Neden Sürekli Açma Yapıyor? yaygın nedenler için.
Sonuç
MCB'nin açılımı Minyatür Devre Kesici. Birincil görevi, devre iletkenlerini aşırı yüklere ve kısa devrelere karşı korumaktır. Doğru uygulama; uygun akım değeri, açma eğrisi, kesme kapasitesi, kutup konfigürasyonu ve devre ile yük arasındaki koordinasyonu da gerektirir.
