IEC 61008-1 Standardı: RCCB Gereksinimleri Açıklandı (2025 Kılavuzu)

Bir elektrik mühendisi bir çizimi “IEC 61008-1 uyumlu artık akım devre kesicileri (RCCB'ler) gereklidir” damgasıyla işaretlediğinde, bu tek satır bir dizi teknik kararı tetikler—anma gerilimleri, hassasiyet eşikleri, kısa devre koordinasyonu, test protokolleri. Üreticilerin cihazları belgelendirme kuruluşlarına sunmaları için IEC 61008-1, aylarca süren tasarım doğrulaması ve yüzlerce test döngüsünü temsil eder. Tedarikçi iddialarını değerlendiren satın alma yöneticileri için ise, gerçek bir sertifika ile pazarlama aldatmacası arasındaki farktır.

IEC 61008-1, aşağıdakileri yöneten uluslararası bir standarttır: entegre aşırı akım koruması olmayan artık akımla çalışan devre kesiciler (RCCB'ler). Uluslararası Elektroteknik Komisyonu tarafından ilk kez yayınlanan bu standart, RCCB'lerin toprak arıza akımlarını güvenilir bir şekilde tespit etmesini ve elektrik çarpmasını önlemesini sağlayan teknik gereksinimleri, test prosedürlerini ve performans kriterlerini tanımlar. 2024'te yayınlanan dördüncü baskı, geçici aşırı gerilim direnci testi ve IEC 61008/61009/60755 ailesinde uyumlaştırılmış gereksinimler dahil olmak üzere önemli güncellemeler getirmiştir.

Bu kılavuz, IEC 61008-1'i soyut standart dilinden uygulanabilir mühendislik bilgisine çevirir. Kapsam sınırlarını inceleyeceğiz, anma miktarı tablolarını çözeceğiz, her bir ana test gereksinimini açıklayacağız ve 2024 baskısında nelerin değiştiğini açıklığa kavuşturacağız. İster belgelendirme dokümanları hazırlıyor, ister bir proje için RCCB'ler belirtiyor, ister tedarikçi test raporlarını doğruluyor olun, IEC 61008-1'in aslında ne gerektirdiğine ve bu gereksinimlerin saha performansı için neden önemli olduğuna dair net bir yol haritasıyla bitireceksiniz.

IEC 61008-1'e Genel Bakış ve Kapsam

IEC 61008-1, dünya çapında RCCB güvenliğinin temelini oluşturur, ancak kapsamının kesin sınırları vardır. Standardın neyi kapsadığını ve kasıtlı olarak neyi dışladığını anlamak, spesifikasyon hatalarını ve belgelendirme sürprizlerini önler.

IEC 61008-1 Neleri Kapsar?

Standart, artık akımla çalışan devre kesiciler için geçerlidir. entegre aşırı akım koruması olmayan. Bu ayrım kritiktir: IEC 61008-1, diferansiyel akım algılama yoluyla toprak arıza akımlarını algılayan ancak kısa devre ve aşırı yük koruması için yukarı akış devre kesicilerine (MCB'ler veya MCCB'ler) dayanan bağımsız RCCB'leri yönetir. Her iki işlevi de birleştiren cihazlar—RCBO'lar (Entegre Aşırı Akım korumalı Artık Akımla çalışan devre Kesiciler)—ayrı IEC 61009 standardı kapsamına girer.

Kapsam, esas olarak ev, ticari ve benzeri tesisatlarda elektrik çarpmasına karşı koruma amaçlı RCCB'leri kapsar. Bu cihazlar, faz ve nötr iletkenler arasındaki akım dengesizliğini algılayarak çalışır. Kaçak akımı, anma artık çalışma akımını (IΔn) aştığında—tipik olarak toprak arızalarından veya yalıtım arızasından kaynaklanır—RCCB milisaniyeler içinde açar ve tehlikeli şok seviyeleri oluşmadan devreyi keser.

Teknik Sınırlar ve Limitler

IEC 61008-1, net çalışma limitleri belirler:

• Anma çalışma gerilimi (Un): 440 V AC'ye kadar
• Anma akımı (In): 125 A'e kadar
• Anma frekansı: 50 Hz veya 60 Hz

Cihazlar, tutarlı artık akım hassasiyetini korurken bu aralıklarda çalışmalıdır. Standart, hem işlevsel olarak bağımsız RCCB'leri (harici güç gerektirmeyen mekanik açma mekanizmaları) hem de hat gerilimine bağımlı tasarımları (çalışmak için besleme gerilimi gerektiren elektronik RCCB'ler) barındırır. Her sınıflandırma, özellikle gerilim düşmeleri veya kesintiler sırasındaki davranış için farklı test gereksinimlerini tetikler.

IEC 61008-1 Kapsamında Cihaz Sınıflandırması

Standart, RCCB'leri çeşitli boyutlarda sınıflandırır:

Tip AC ve Tip A algılama: IEC 61008-1, iki temel algılama türünü kapsar. Tip AC RCCB'ler, sinüzoidal AC artık akımlarına—dirençli yüklerden gelen geleneksel toprak arıza imzası—tepki verir. Tip A cihazlar, modern elektronikte, LED sürücülerinde ve değişken hızlı cihazlarda yaygın olan titreşimli DC artık akımlarına (yarım dalga doğrultulmuş dalga biçimleri) karşı hassasiyet ekler. Her iki tür de standardın test maddelerinde ayrıntılı olarak belirtilen belirli zaman-akım çalışma eğrilerini karşılamalıdır.

Zaman gecikmesi özellikleri: Standart (anında) RCCB'ler kasıtlı bir gecikme olmadan açar. Tip S (seçici) RCCB'ler, dağıtım sistemlerinde koordineli koruma için gerekli olan aşağı akış cihazlarının önce arızaları gidermesine olanak tanıyan zaman gecikmeleri içerir. Madde 4, sınıflandırma çerçevesini tanımlarken, Madde 9 ilgili test prosedürlerini belirtir.

Kutuplu yapılandırma: Standart, her bir topoloji için uyarlanmış kablolama ve test gereksinimleriyle 2 kutuplu (tek fazlı) ve 4 kutuplu (üç fazlı) yapılandırmaları ele alır.

2024 Baskısı Geçişi

21 Kasım 2024'te IEC, birleştirilmiş üçüncü baskıyı (IEC 61008-1:2010+A1:2012+A2:2013) resmen geri çekti ve dördüncü baskıyı yayınladı. Bu geçiş, on yıldan uzun süredir yapılan en önemli güncellemeyi işaret ediyor. Başlıca değişiklikler şunlardır:

• Standartlar arasında uyumlaştırma: 2024 baskısı, IEC 61009 (RCBO'lar) ve IEC 60755 (genel RCD gereksinimleri) ile paylaşılan modüler bir “bloklar ve modüller” yapısını benimser. Bu uyum, çelişkileri azaltır ve çoklu standart uyumluluğunu basitleştirir.
• Yeni TOV gereksinimleri: Alt maddeler 8.17 ve 9.24, geçici aşırı gerilim (TOV) direnci için zorunlu testler getirir. Yenilenebilir enerji entegrasyonu ve şebeke istikrarsızlığı arttıkça, RCCB'ler artık geçmiş normların ötesinde geçici gerilim stresleriyle karşı karşıya kalıyor. TOV testleri, cihazların bozulma veya yanlış açma olmadan gerilim yükselmelerine dayandığını doğrular.
• Geliştirilmiş dielektrik testi: Gelişmiş prosedürler, özellikle hassas kontrol devrelerine sahip elektronik RCCB'ler için gerçek dünyadaki yalıtım stresini daha iyi yansıtır.
• Terminal ve iletken referansları: Standart artık terminal tasarımı ve testi için IEC 62873-3 serisine atıfta bulunarak daha geniş alçak gerilim şalt cihazı uygulamalarıyla tutarlılık sağlar.

2010+AMD baskısına göre sertifikalandırılmış üreticiler bir geçiş dönemiyle karşı karşıyadır. Mevcut sertifikalar geçerliliğini korur, ancak yeni başvurular ve yeniden sertifikalandırmalar 2024 gereksinimlerine göre test edilmesini gerektirir. Satın alma ekipleri için bu, özellikle uzun teslim süreleri veya çok yıllı tedarik sözleşmeleri olan projeler için bir tedarikçinin sertifikasının hangi baskıya atıfta bulunduğunu doğrulamak anlamına gelir.

IEC 61008-1 Neleri Kapsamaz?

Sınırları anlamak da aynı derecede önemlidir:

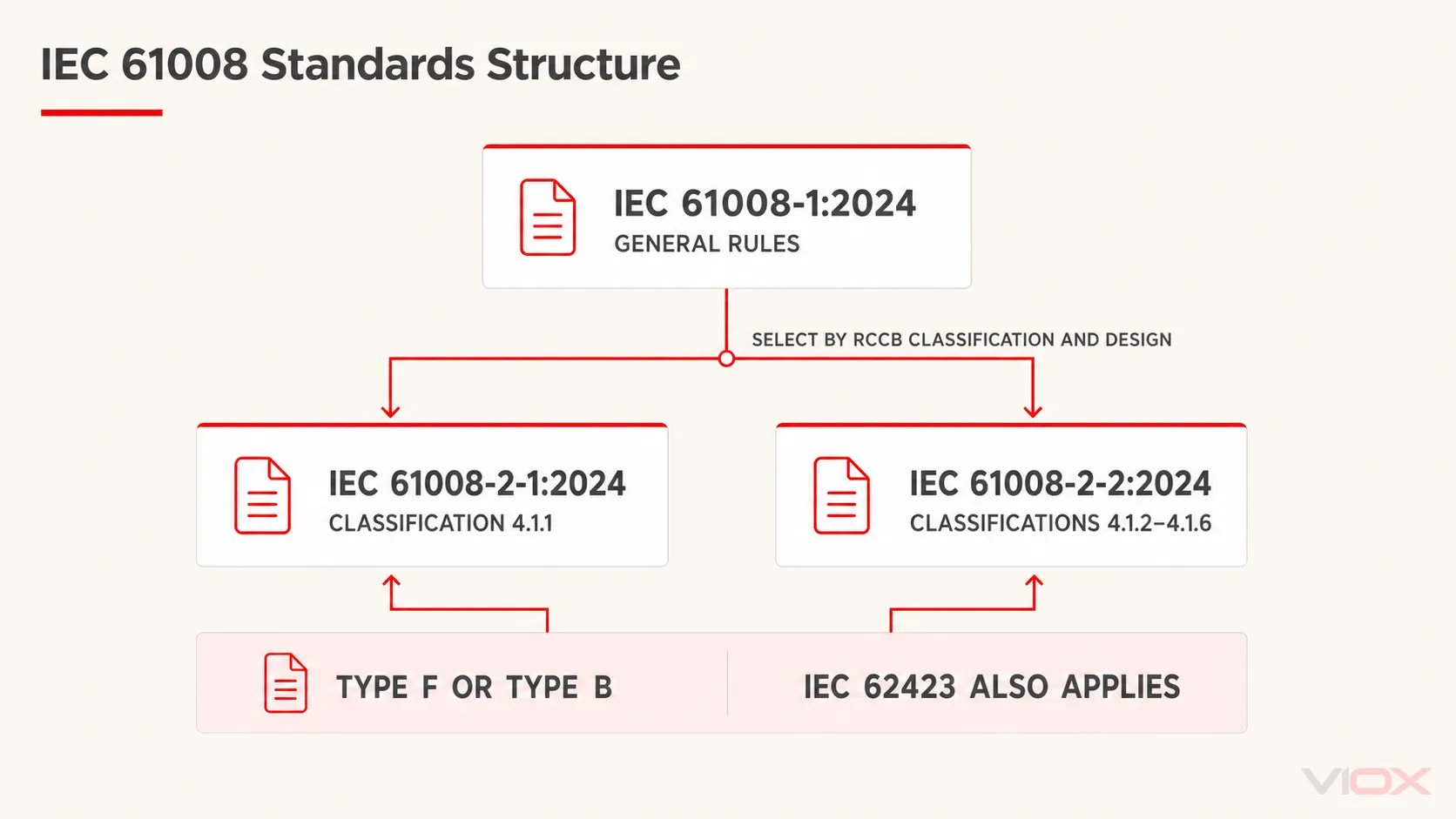

• Tip F ve Tip B RCCB'ler: Gelişmiş frekans tepkisi (EV şarjında yaygın olan Tip F) veya tam DC artık akım algılama (güneş invertörleri ve VFD'ler için gerekli olan Tip B) için tasarlanmış cihazlar, IEC 62423. 'te ek gereksinimleri karşılamalıdır. Bu standart, IEC 61008-1'i tamamlar—her ikisi de Tip F/B sertifikasyonu için aynı anda geçerlidir.
• RCBO'lar (kombine aşırı akım + artık akım koruması): Birçok IEC 61008-1 maddesine atıfta bulunan ancak aşırı akım koordinasyon gereksinimleri ekleyen IEC 61009 tarafından yönetilir.
• Uygulamaya özel kurulumlar: IEC 61008-1, ürün gereksinimlerini tanımlar. Kurulum uygulamaları, devre tasarım kuralları ve zorunlu RCCB konumları, bölgesel elektrik kodları (Kuzey Amerika'da NEC Madde 210.8, İngiltere'de BS 7671, Almanya'da DIN VDE) tarafından kapsanır.

Temel Teknik Gereksinimler

IEC 61008-1, teknik gereksinimleri, üreticilerin beyan ettiği ve testlerin doğruladığı anma miktarları aracılığıyla tanımlar. Bu parametreler, hassasiyet eşiklerinden kısa devre dayanım kapasitesine kadar her şeyi yönetir.

Anma Miktarları ve Parametreler

Her RCCB isim plakası bir dizi anma değeri taşır. İşte her birinin ne anlama geldiği ve neden önemli olduğu:

Anma gerilimi (Un): RCCB'nin sürekli olarak işleyebileceği maksimum çalışma gerilimi. Yaygın değerler arasında 230V (tek fazlı konut), 400V/415V (üç fazlı endüstriyel) bulunur. Cihaz, tipik olarak Un'nin 'i ila 0'u arasında bir gerilim aralığında belirtilen performansı korumalıdır.

Anma akımı (In): RCCB'nin sıcaklık artış sınırlarını aşmadan taşıyabileceği maksimum sürekli yük akımı. Standart değerler arasında 16A, 25A, 32A, 40A, 63A, 80A, 100A ve 125A bulunur. Bu, açma akımı DEĞİLDİR—normal çalışma için termal kapasitedir. RCCB, 9.12. Maddede belirtilen sınırlar içinde kontak sıcaklığı artışını tutarken In'yi sürekli olarak geçmelidir.

Anma artık çalışma akımı (IΔn): RCCB'nin açmasına neden olan diferansiyel akım. Bu, temel güvenlik parametresidir. Standart hassasiyetler şunları içerir:

• 10 mA: Özel uygulamalar için yüksek hassasiyetli koruma (tıbbi ekipman, yüzme havuzları)
• 30 mA: Şok önleme için kişisel koruma standardı (çoğu yönetmelikte priz devreleri için gereklidir)
• 100 mA: Ticari/endüstriyel tesislerde yangın koruması
• 300 mA ve 500 mA: Dağıtım sistemlerinde seçici koordinasyon, ekipman koruması

Tam olarak IΔn'de, RCCB belirtilen süre sınırları içinde güvenilir bir şekilde açma yapmalıdır. IEC 61008-1 ayrıca IΔno'yu (nominal artık çalışma yapmayan akım) da tanımlar; bu, cihazın açma yapmaması gereken maksimum kaçak akımdır. Çoğu RCCB için IΔno = 0,5 × IΔn'dir. Bu tampon, normal arka plan kaçaklarından kaynaklanan gereksiz açmaları önler.

Nominal bağlama ve kesme kapasitesi (Im): RCCB'nin kısa devre koşullarında güvenli bir şekilde bağlayabileceği veya kesebileceği maksimum olası akım. Tipik değerler: 500A, 1000A, 1500A, 3000A, 6000A, 10000A. Bu, nominal kısa devre akımı DEĞİLDİR (yukarı akım SCPD koruması gerektirir); bu, RCCB'nin kontaklarını kaynak yapmadan veya patlamadan arıza koşullarında çalıştırma yeteneğidir.

Nominal artık bağlama ve kesme kapasitesi (IΔm): Im'ye benzer, ancak artık arıza akımları için. RCCB, arıza akımı kısa devre seviyelerine yaklaşsa bile bir toprak arızasını açmalı ve temizlemelidir. Konut cihazları için standart değerler: 500A, 1000A, 1500A; endüstriyel uygulamalar için daha yüksek değerler.

Nominal koşullu kısa devre akımı (Inc) ve nominal koşullu artık kısa devre akımı (IΔc): Bunlar, RCCB'nin belirtilen bir kısa devre koruma cihazı (SCPD) tarafından korunduğunda dayanabileceği maksimum arıza akımını tanımlar; tipik olarak yukarı akım MCB'NİN veya sigorta. Koordinasyon, SCPD'nin RCCB hasar görmeden önce yüksek arıza akımlarını temizlemesini sağlar. Madde 9.14, Inc/IΔc'ye kadar olası akımların uygulanmasını ve RCCB'nin daha sonra işlevsel kaldığını doğrulamayı içeren kısa devre koordinasyon testlerini ayrıntılı olarak açıklar.

Çalışma Karakteristikleri ve Zaman-Akım Eğrileri

IEC 61008-1, IΔn'nin çeşitli katlarında açma için kesin süre sınırları belirtir. Bu çalışma karakteristikleri, üreticiler arasında tutarlı performans sağlar:

Tip AC ve Tip A RCCB'ler için (sinüzoidal AC artık akımı):

• At IΔn (1x nominal): 0° faz açısında 300 ms içinde; 90° faz açısında 150 ms içinde açma yapmalıdır
• At 2 × IΔn: 0°'de maksimum 150 ms; 90°'de 40 ms
• At 5 × IΔn: 0° ve 90°'de maksimum 40 ms
• At 500 × IΔn (yüksek akım testi): Maksimum 40 ms

Faz açısı bağımlılığı, toroidal çekirdek davranışını yansıtır. Sıfır geçişte (0°) başlayan artık akımlar, tepe noktasında (90°) başlayan akımlardan daha yavaş akı birikimi üretir. Standart, en kötü senaryoları hesaba katar.

Darbeli DC artık akımına sahip Tip A RCCB'ler için: Yarı dalga doğrultulmuş akımlar (elektronik yük arızalarını simüle eder) cihazı tetiklediğinde ek sınırlar uygulanır. Darbeli DC ile IΔn'de, maksimum açma süreleri 300 ms (0°) ve 200 ms'dir (90°). Bu daha uzun pencereler, darbeli DC'nin toroidal çekirdeğe yalnızca yarı döngüler sırasında enerji vermesi gerçeğini karşılar.

Tip S (seçici) RCCB'ler: Bunlar, koordinasyon için kasıtlı gecikmeler içerir. Minimum çalışma yapmayan süreler, 2 × IΔn'de 130 ms ila 500 ms arasında değişir ve aşağı akım anlık RCCB'lerin önce arızaları temizlemesine olanak tanır. 5 × IΔn veya daha yüksekte, Tip S cihazları yine de güvenliği sağlamak için 150 ms içinde açma yapmalıdır.

Çalışma yapmayan akım sınırları: 0,5 × IΔn'de (IΔno eşiği), RCCB en olumsuz konumda 2 saat boyunca kararlı kalmalıdır. Üst ve alt sıcaklık sınırlarında gerçekleştirilen bu kararlılık testi, cihazın normal devre kaçağından veya harmonik akımlardan kaynaklanan gereksiz açmalara karşı direnmesini sağlar.

Sınıflandırma ve Özel Gereksinimler

Aşırı gerilim bağışıklık sınıflandırması: 2010+AMD ve 2024 sürümleri, aşırı gerilim dayanım testini zorunlu kılar. RCCB'ler iki aşırı gerilim profiliyle karşı karşıyadır:

• 0,5 μs / 100 kHz halka dalgası: Anahtarlama işlemlerinden kaynaklanan hızlı geçişleri simüle eder. RCCB'ler buna açma yapmadan veya hasar görmeden dayanmalıdır.
• 8/20 μs aşırı gerilim akımı: 3000A tepe değerine kadar standart darbe dalga formu. Testler, cihazın yıldırım kaynaklı aşırı gerilimler veya kapasitör ani akımı sırasında yanlış açma yapmadığını doğrular.

DC bileşen bağışıklığı (Tip A gereksinimi): Tip A RCCB'ler, toroidal çekirdekten 6 mA'e kadar düz DC akımı aktığında bile artık akımları algılamalıdır. Düz DC, sabit akı önyargısı oluşturur, potansiyel olarak çekirdeği doyurur ve cihazı AC toprak arızalarına karşı “körleştirir”. Madde 9.9.4, normal çalışma karakteristiği testleri sırasında 6 mA DC'yi üst üste bindirerek bunu test eder; RCCB yine de sınırlar içinde açma yapmalıdır. Bu gereksinim, doğrultulmuş yüklerin (çamaşır makineleri, VFD'ler) DC sızdırdığı ve şok korumasını devre dışı bıraktığı tehlikeli senaryoyu önler.

Test Gereksinimleri

IEC 61008-1'in 9. Maddesi, uyumluluğun kalbini içerir: her RCCB tasarımının sertifikalandırılmadan önce geçmesi gereken tip testleri. Bu testler, nominal miktarların stres altında (ısı, nem, mekanik şok, elektriksel geçişler ve kısa devre kuvvetleri) gerçek performansa dönüştüğünü doğrular.

Tip Testine Genel Bakış

Tip testi, seri üretime geçmeden önce temsili numuneler üzerinde gerçekleştirilen yıkıcı, kapsamlı bir testtir. Standart, testleri, her biri farklı bir arıza modunu araştıran aileler halinde yapılandırır:

• İşaretleme ve yapı: İşaretlerin kalıcı olduğunun, terminallerin belirtilen iletken boyutlarını kabul ettiğinin ve mekanik montajların boyutsal toleransları karşıladığının doğrulanması.
• Elektrik çarpmasına karşı koruma: Canlı parçaların erişilemez kalmasını sağlamak için standart test parmaklarıyla boyutsal kontroller.
• Dielektrik özellikleri: Nem ön koşullandırması, yalıtım direnci testleri ve yüksek voltajlı darbe dayanım testleri (8kV'a kadar) yoluyla yalıtım sistemlerini zorlar.
• Sıcaklık artışı testi: Sürekli nominal akım altında kontak sıcaklığı artışının sınırlar (tipik olarak maksimum 50K) içinde kaldığını doğrular.
• Çalışma karakteristikleri: Fonksiyonel testin merkez parçası, çeşitli artık akım seviyelerinde, faz açılarında ve çevresel uç noktalarda açma sürelerini doğrular.
• Kısa devre davranışı: Bir SCPD ile koordine edilen RCCB, Inc'ye kadar olası akımlarla karşı karşıyadır. Kontakları kaynak yapmamalı veya parçalanmamalıdır.
• Dayanıklılık: Saha operasyonunun yıllarını simüle etmek için 4.000 mekanik döngü ve 2.000 elektriksel döngü.

Özel Testler (Yeni ve Gelişmiş Gereksinimler)

Aşırı gerilim bağışıklık testi: İki tamamlayıcı test, farklı geçici tehditleri ele alır. Anahtarlama geçişleri için 0,5 μs / 100 kHz halka dalgası ve yıldırım kaynaklı aşırı gerilimler için 8/20 μs aşırı gerilim akımı (3000A'e kadar).

Tip A için DC bileşen testi: Tip A RCCB'ler, 6 mA düz DC çekirdeği doyururken AC arızalarında hala açma yapabildiklerini göstermelidir.

Geçici Aşırı Gerilim (TOV) Dayanımı – 2024 Baskısında YENİ: 2024 baskısının en önemli yeniliği. Kaçak akım koruma şalterleri (RCCB'ler) artık şebeke arızalarını simüle eden sürekli aşırı gerilim testlerine tabi tutuluyor. RCCB, açma yapmadan veya arızalanmadan belirtilen süre boyunca 1,5 × Un'ye dayanmalıdır. Bu, yenilenebilir enerji entegrasyonu ile gözlemlenen saha arızalarını ele almaktadır.

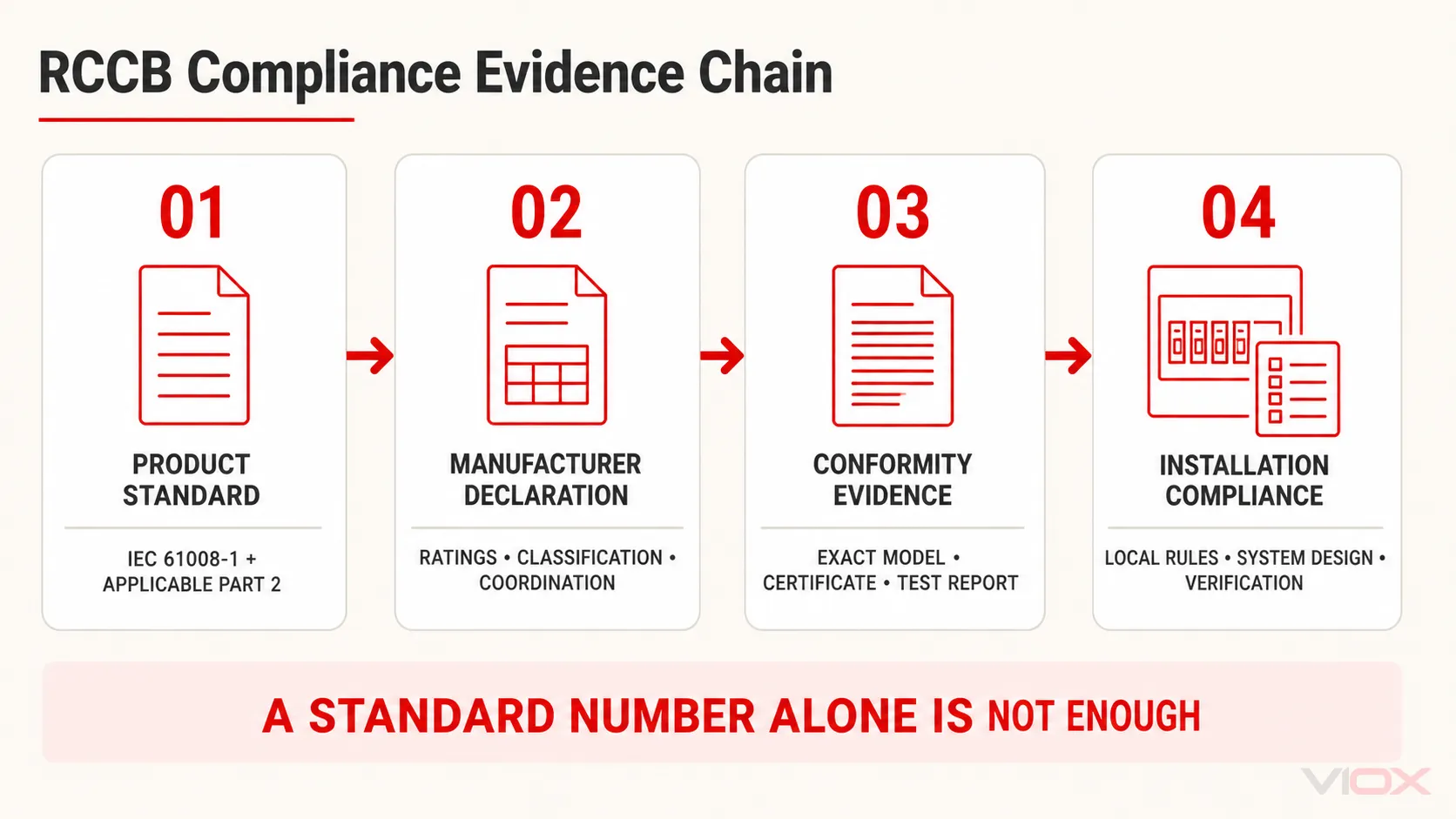

Uyumluluk ve Belgelendirme

Bireysel testleri geçmek gereklidir, ancak yeterli değildir. IEC 61008-1, test sıralamasını, numune miktarlarını ve devam eden doğrulamayı tanımlayan ekler aracılığıyla uyumluluğu yapılandırır.

Ek A: Test Dizileri ve Numune Sayıları

Ek A, tip test programını yönetir. Tipik sertifikasyon, ürün yelpazesine bağlı olarak 12-20 RCCB numunesi gerektirir. Numuneler, kapsamlı doğrulama sağlamak için dizilere (örneğin, tahribatsız, dielektrik, kısa devre, dayanıklılık) ayrılır.

Ek D: Üretim için Rutin Testler

Tip testi tasarımı doğrular. Rutin testler, üretilen her birimi doğrular. Zorunlu rutin testler arasında dielektrik dayanımı, çalışma karakteristiği doğrulaması ve serbest bırakma mekanizması testleri bulunur.

Sonuç

IEC 61008-1, şok önlemeyi güvenlik ilkesinden mühendislik gerçeğine dönüştürür. Standardın nominal değerleri sınırları tanımlar; zaman-akım eğrileri tutarlı hassasiyet sağlar; test protokolleri stres altındaki performansı doğrular. Üreticiler için güvenilir tasarımın planıdır. Belirleyiciler için uygulama gereksinimleri ve ürün yetenekleri arasında köprü kuran ortak dildir. Satın alma ekipleri için gerçek uyumluluğu pazarlama iddialarından ayıran doğrulama çerçevesidir.

2024 baskısı, gelişen elektrik ortamlarını yansıtır—yenilenebilir enerji geçişleri, elektronik yük çoğalması, şebeke istikrarsızlığı. Geçici aşırı gerilim testi, uyumlaştırılmış yapılar ve geliştirilmiş dielektrik doğrulama, RCCB'lerin modern kurulumlara ayak uydurmasını sağlar. Güneş invertörleri, EV şarj cihazları ve değişken frekanslı sürücüler istisna olmaktan çıkıp standart hale geldikçe, IEC 61008-1:2024, yalnızca ideal laboratuvar koşullarında değil, aslında inşa ettiğimiz karmaşık, geçici dolu sistemlerde de çalışan koruma için temel sağlar.

VIOX Electric'te IEC 61008-1 uyumluluğu bir onay kutusu değil, başlangıç noktasıdır. VKL11, VML01B ve VKL11F serilerimiz, bağımsız sertifika yoluyla doğrulanan marjlarla 2024 baskısı gereksinimlerini karşılar. Hammaddelerden üretim testlerine kadar tam izlenebilirlik sağlıyoruz ve 20 yılı aşkın üretim deneyimi ve standart uyumsuzluğuna bağlı sıfır saha arızası ile destekleniyoruz.
