Hızlı Cevap: Güneş enerjisi sistemleri için DC SPD nasıl seçilir?
Şunu seçin: Güneş enerjisi için DC SPD öncelikle şu beş maddeyi doğrulayarak: PV dizisi maksimum açık devre gerilimi, kurulumun Tip 2 mi yoksa Tip 1+2 korumaya mı ihtiyaç duyduğu, SPD'nin nereye kurulacağı, SPD bağlantı kablolarının ne kadar kısa tutulabileceği ve hangi standardın veya proje şartnamesinin geçerli olduğu.
Çoğu çatı tipi ve ticari PV sistemi için seçim yolu şu şekildedir:
| Karar | Pratik cevap |
|---|---|
| PV tarafında hangi cihaz gereklidir? | AC SPD değil, PV DC dereceli bir SPD |
| Hangi gerilim değeri en önemlidir? | Ucpv, en soğuk hava koşullarındaki PV dizi Voc değerinin üzerinde seçilmelidir |
| Tip 2 mi yoksa Tip 1+2 mi? | Endüktif aşırı gerilim uygulamalarının çoğu için Tip 2; yıldırım akımına maruz kalma riskinin daha yüksek olduğu yerlerde Tip 1+2 |
| Nereye monte edilmelidir? | Birleştirici kutusu, evirici DC girişi veya uzun bir DC kablo hattının her iki ucu |
| Hangi standartlar önemlidir? | PV DC parafudrlar için IEC 61643-31 ve IEC 61643-32; AC tarafı parafudrlar için IEC 61643-11 |
| Hangi kurulum detayı sıklıkla gözden kaçırılır? | Bir aşırı gerilim sırasında endüktif gerilim yükselmesini azaltmak için kısa ve doğrudan SPD bağlantı kabloları |
A Güneş enerjisi için DC SPD bir fotovoltaik sistemin doğru akım tarafına kurulan bir aşırı gerilim koruma cihazıdır. Görevi, yıldırım kaynaklı aşırı gerilimlerin, anahtarlama olaylarının veya uzun dış mekan kablo hatlarının neden olduğu geçici aşırı gerilimleri, bu gerilim eviriciye, birleştirici kutu elektroniğine, izleme ekipmanına veya diğer DC tarafı bileşenlerine ulaşmadan önce sınırlamaktır.
Bir güneş enerjisi PV sisteminde, aşırı gerilim koruması sadece AC dağıtım panosundaki bir aksesuar değildir. PV dizileri genellikle çatılara, açık araziye, yükseltilmiş çerçevelere veya uzun kablo güzergahlarına kurulur. Bu DC iletkenler, diziye doğrudan yıldırım düşmese bile, yakınlardaki yıldırım aktivitesi sırasında indüklenmiş aşırı gerilim enerjisini toplayabilir. Bu nedenle, eksiksiz bir güneş enerjisi koruma tasarımı normalde şunları dikkate alır: DC SPD yerleşimi, AC SPD yerleşimi, kablo güzergahı, eş potansiyel kuşaklama, topraklama ve eviricinin dayanım seviyesi.
VIOX alıcıları ve pano üreticileri için pratik soru basittir: hangisi aşırı gerilim koruyucu cihazdır PV DC tarafı için seçilmeli ve nereye kurulmalıdır?
Güneş enerjisi sisteminde SPD nedir?
SPD şu anlama gelir aşırı gerilim koruyucu cihazdır. Bir güneş enerjisi sisteminde SPD, aşırı gerilim akımını koruyucu topraklama veya eş potansiyel bağlama sistemine yönlendirerek kısa süreli gerilim sıçramalarını sınırlar. Sigortaların, devre kesicilerin, ayırıcıların veya uygun topraklamanın yerini almaz. Onlarla birlikte çalışır.

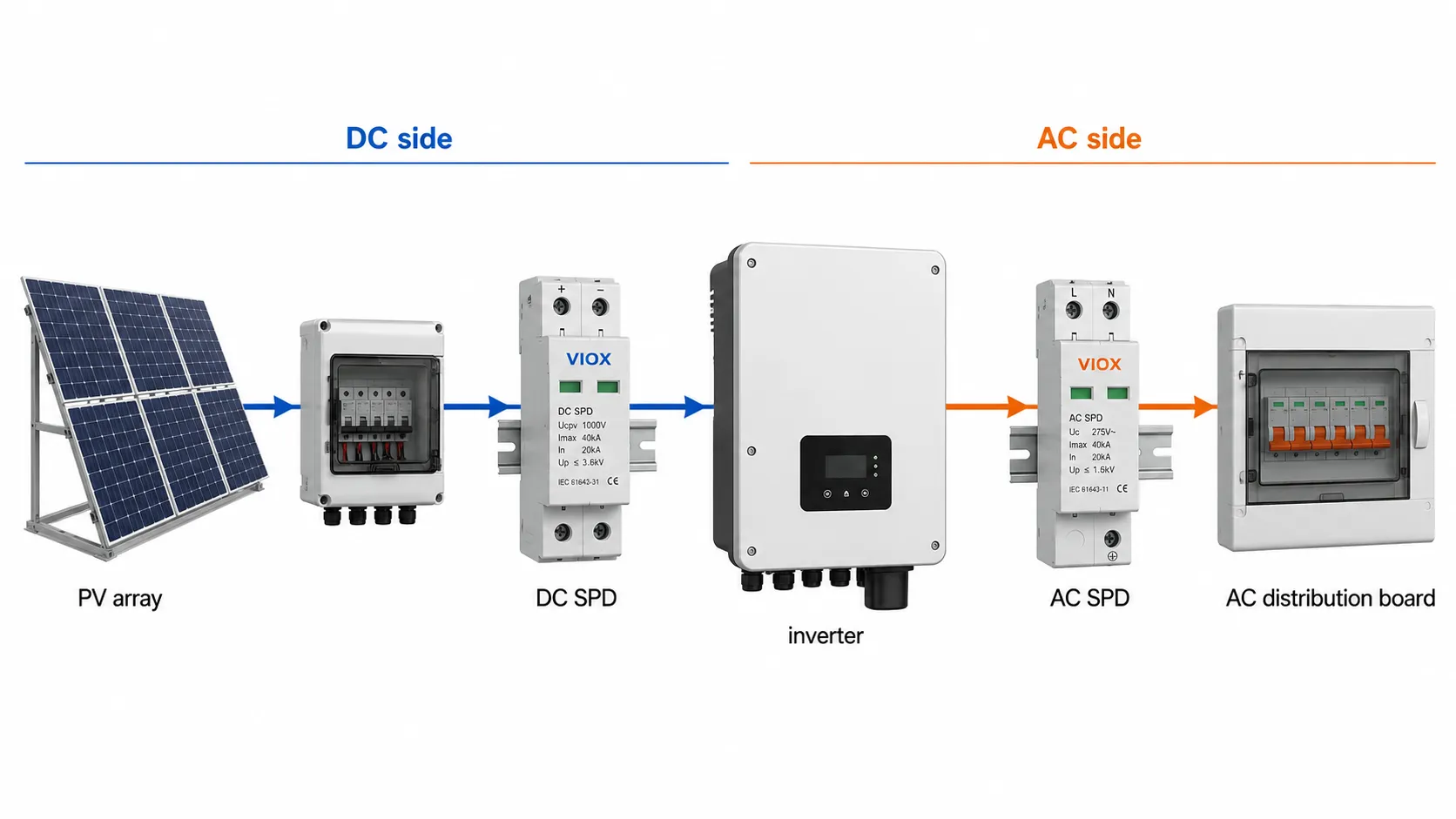

Fotovoltaik sistemlerde SPD'ler genellikle konumlarına göre ayrılır:
| SPD konumu | Tipik rol | Tipik cihaz tipi |
|---|---|---|
| PV dizisi veya dizi birleştirme kutusu | Dış mekan DC dizi kabloları tarafından toplanan aşırı gerilim enerjisini sınırlar | DC SPD, genellikle yıldırım maruziyetine bağlı olarak Tip 2 veya Tip 1+2 |
| Evirici DC girişi | İnvertörü PV dizisinden gelen DC tarafı aşırı gerilimlerinden korur | DC SPD |
| İnvertör AC çıkışı veya AC dağıtım panosu | Şebekeden veya dağıtım tesisatından gelen AC tarafı aşırı gerilimini sınırlar | AC SPD |
| İzleme ve haberleşme hatları | Veri kablolarını, RS485, Ethernet, sensörleri veya izleme arayüzlerini korur | Sinyal tipine uygun sinyal/veri SPD'si |
En önemli kural, SPD'nin koruduğu devreyle eşleşmesi gerektiğidir. Bir DC PV girişi, DC PV dereceli bir SPD gerektirir. Bir AC dağıtım panosu ise bir AC SPD gerektirir.
Güneş enerjisi sistemleri için DC parafudr ile AC parafudr arasındaki fark nedir?
Bir güneş enerjisi kurulumu hem DC hem de AC aşırı gerilim korumasına ihtiyaç duyabilir, ancak bu cihazlar birbirinin yerine kullanılamaz.
| Karşılaştırma noktası | Güneş enerjisi PV sistemleri için DC parafudr | Güneş enerjisi çıkışı/şebeke tarafı için AC parafudr |
|---|---|---|
| Üzerine Monte Edilmiş | PV dizileri, birleştirici kutular, invertör DC girişi | İnvertör AC çıkışı, AC dağıtım panosu, ana pano |
| Ana gerilim parametresi | Ucpv veya PV DC maksimum sürekli çalışma gerilimi | AC sistem gerilimi için Uc veya MCOV |
| Tipik standart yön | PV tesisatlarının DC tarafına bağlanan parafudurlar (SPD) için IEC 61643-31; seçim/uygulama kılavuzu için IEC 61643-32 | Alçak gerilim AC parafudurları (SPD) için IEC 61643-11 |
| Ark ve kesme sorunu | DC ark davranışı daha zorludur çünkü DC akımda doğal bir sıfır geçişi yoktur | AC akım her döngüde sıfırdan geçer, bu da kesme davranışını değiştirir |
| Yaygın hata | PV DC tarafında AC SPD kullanılması | Sadece AC tarafındaki SPD'nin PV dizisini ve evirici DC girişini koruduğunun varsayılması |
Sistemin eviriciyi besleyen PV dizilerine sahip olması durumunda, dağıtım panosundaki AC tarafı SPD, eviriciyi DC girişinden giren aşırı gerilimlere karşı tam olarak korumaz. DC tarafı koruması ayrıca değerlendirilmelidir.

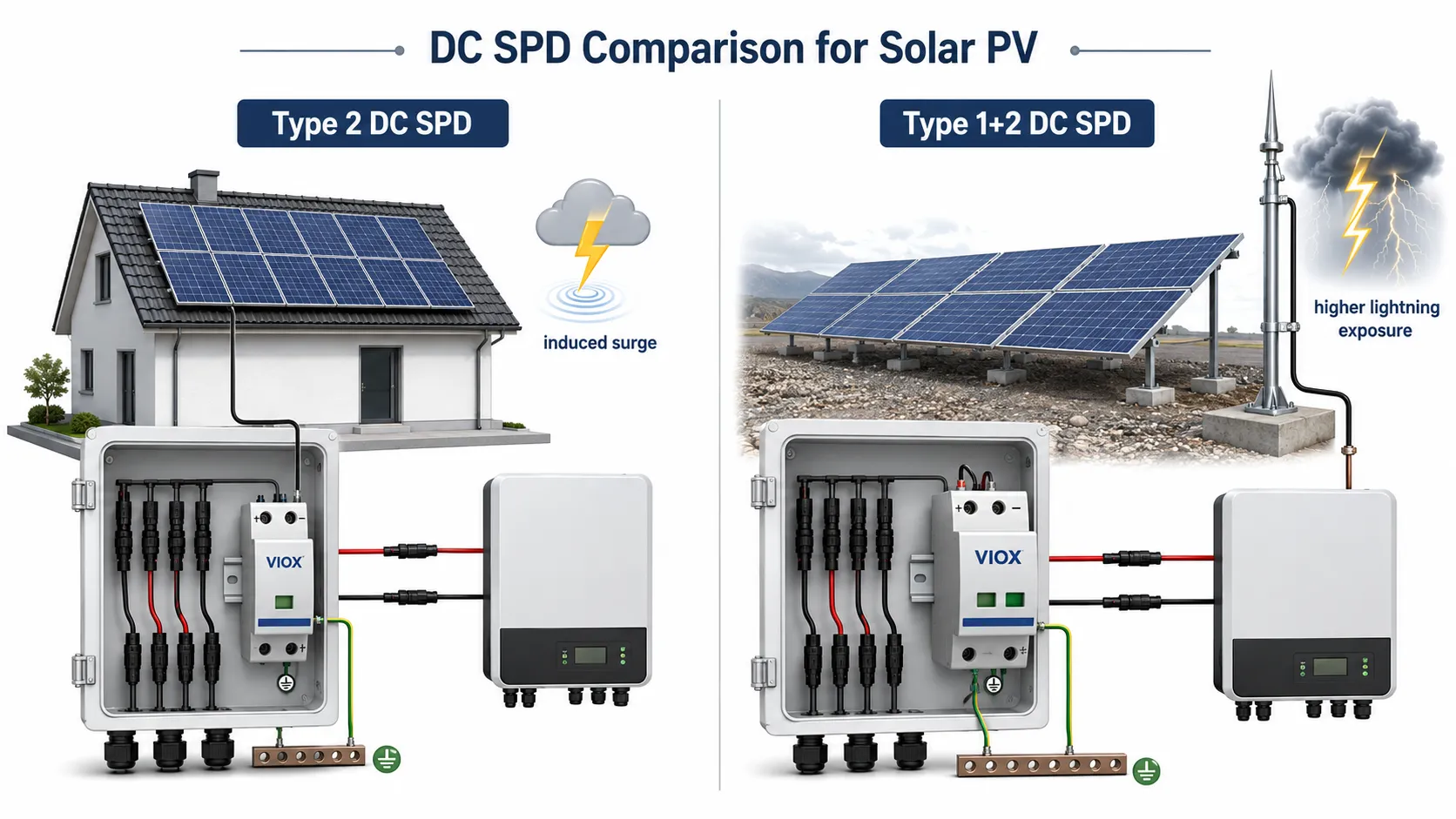

Tip 2 ve Tip 1+2 DC SPD: Hangisine İhtiyacınız Var?
Çoğu güneş enerjisi alıcısı ilk olarak Tip 2 DC SPD'ye mi yoksa Tip 1+2 DC SPD'ye mi ihtiyaç duyduklarını sorar. Cevap; yıldırım maruziyeti, sistem yerleşimi, harici yıldırımdan korunma sisteminin varlığı, kablo güzergahı ve proje gereksinimlerine bağlıdır.
| Güneş enerjisi (PV) durumu | Önerilen başlangıç noktası | Neden önemli |
|---|---|---|
| Harici yıldırımdan korunma sistemi olmayan ve orta düzeyde maruziyete sahip konut tipi çatı üstü PV sistemleri | Tip 2 DC SPD | Endüklenen aşırı gerilimlere ve anahtarlama geçişlerine karşı koruma sağlar |
| Uzun DC kablo hatlarına sahip ticari çatı üstü PV sistemleri | Kritik DC giriş noktalarında Tip 2 DC parafudr; birden fazla konum değerlendirilmelidir | Kablo uzunluğu, endüklenen aşırı gerilim riskini ve döngü alanını artırır |
| Açık arazi, tepe üstü, boş alan veya yüksek yıldırım riski olan bölgelerdeki zemin montajlı PV dizileri | Tasarım risk değerlendirmesine göre Tip 1+2 DC parafudr gerekebilir | Sisteme kısmi yıldırım akımı girme olasılığının daha yüksek olması |
| Binada harici bir yıldırımdan korunma sistemi bulunmaktadır ve ayırma mesafesi korunamamaktadır | Tip 1+2 DC parafudr yaygın olarak tercih edilir | PV sistemi yıldırım akımı bileşenlerine maruz kalabilir |
| Şebeke ölçekli veya yüksek değerli evirici istasyonu | Koordineli Tip 1+2 ve Tip 2 koruma stratejisi | Kesinti süresi ve değişim maliyeti, katmanlı korumayı haklı kılar |
Tip 1, Tip 2 ve Tip 3 cihaz rollerinin daha geniş bir açıklaması için VIOX kılavuzuna bakınız SPD Tip 1, Tip 2 ve Tip 3.
Mühendislik Notu: Tip, Gerilim Değeri ile aynı şey değildir
Tip 2 DC SPD, her PV sistemi için otomatik olarak uygun değildir. Yine de doğru Ucpv, kutup konfigürasyonu, kısa devre davranışı ve kurulum yöntemine ihtiyaç duyar. 600V'luk bir PV dizisi, 1000V'luk bir PV dizisi ve 1500V'luk bir PV dizisi, üç proje de Tip 2 koruma kullansa bile farklı voltaj kontrolleri gerektirir.
Solar DC SPD için Ucpv Nasıl Seçilir
Bir PV DC SPD için en önemli voltaj parametresi Ucpv, genellikle fotovoltaik DC uygulamaları için maksimum sürekli çalışma voltajı olarak tanımlanır. SPD, soğuk hava voltaj artışı dahil olmak üzere PV dizisinin en yüksek normal açık devre voltajı sırasında kararlı kalmalıdır.
DC SPD'yi sadece invertörün nominal DC voltajına göre seçmeyin. PV dizisinin maksimum açık devre voltajından başlayın.
Şu kavramı kullanın:
Voc_max = Nseries x Voc_module_STC x [1 + |betaVoc| x (25 - Tmin)]
Nerede?
- Nseries = dizi başına seri bağlı modül sayısı
- Voc_modül_STC = standart test koşullarında modül açık devre gerilimi
- betaVoc = santigrat derece başına modül Voc sıcaklık katsayısı, ondalık formata dönüştürülmüş
- Tmin = proje hesaplama yöntemine bağlı olarak beklenen minimum hücre veya ortam tasarım sıcaklığı
Ardından, SPD veri sayfasına ve proje standardına uygun olarak, hesaplanan maksimum PV dizi geriliminin üzerinde bir Ucpv değerine sahip bir DC SPD seçin.
| PV sistem sınıfı | Tipik DC SPD gerilim kısa listesi | Seçim uyarısı |
|---|---|---|
| 600V PV sistemi | 600V veya uygun daha yüksek Ucpv sınıfı | Soğuk hava Voc değerinin SPD değerini aşmadığını doğrulayın |
| 1000V PV sistemi | 1000V veya uygun daha yüksek Ucpv sınıfı | Dizi uzunluğunu ve modül sıcaklık katsayısını kontrol edin |
| 1500V FV sistemi | 1500V FV DC parafudr sınıfı | Cihazın özellikle 1500V FV DC kullanımı için tasarlandığını doğrulayın |
VIOX'un parafudr ürün yelpazesi, 500V, 600V, 800V, 1000V, 1200V ve 1500V seçenekleri dahil olmak üzere yaygın FV gerilim sınıfları için DC parafudr ailelerini içerir. VIOX SPD ürün sayfası. Nihai model, gerçek FV dizi gerilimi, proje standardı ve kurulum ortamına göre eşleştirilmelidir.
Uygulamalı Örnek: Soğuk İklim FV Dizisi için Ucpv Seçimi
Bir FV dizisinin standart test koşullarında toplam açık devre geriliminin 900V olduğunu varsayalım. Modül Voc sıcaklık katsayısı derece Celsius başına -%0,31'dir ve minimum tasarım sıcaklığı -10°C'dir.
25°C'den itibaren sıcaklık farkı şöyledir:
25 - (-10) = 35°C
Soğuk hava voltaj artışı şöyledir:
900V x 0.003 x 35 = 94.5V
Tahmini maksimum dizi açık devre voltajı şöyledir:
900V + 94.5V = 994.5V
Bu durumda, veri sayfası toleransına, proje marjına ve yerel tasarım kurallarına bağlı olarak 1000V Ucpv SPD, hesaplanan maksimum değere çok yakın olabilir. İnverter ve proje spesifikasyonu incelemesine tabi olmak kaydıyla, 1200V PV DC SPD genellikle daha pratik bir kısa liste seçeneği olacaktır.
Bu örnek kasıtlı olarak basitleştirilmiştir. Gerçek projelerde modül veri sayfası, inverter limitleri, yerel sıcaklık verileri ve geçerli tasarım standardı kullanılmalıdır.
Sistem Tipine Göre Solar DC SPD Seçimi
Farklı PV projeleri aynı aşırı gerilim koruma düzenine ihtiyaç duymaz. Küçük bir konut tipi çatı sistemi, uzun DC kablo kanallarına sahip ticari bir çatı sistemi ve şebeke ölçekli bir invertör istasyonu farklı maruziyet seviyelerine ve bakım beklentilerine sahiptir.
| PV sistem tipi | Tipik DC tarafı SPD yaklaşımı | Ne doğrulanmalı |
|---|---|---|
| Konut tipi çatı PV | İnvertör DC girişi yakınında veya yakındaki küçük bir birleştirici kutusunda Tip 2 DC SPD | Ucpv, invertör kılavuzu, yerel yönetmelik, AC tarafı SPD gereksinimi |
| Ticari çatı PV | Birleştirici kutularında ve/veya invertör girişleri yakınında Tip 2 DC SPD | Kablo güzergah uzunluğu, eş potansiyel dengeleme, çatı üstü yıldırım maruziyeti, pano durumu |
| Zemin montajlı PV dizisi | Maruziyete ve yıldırım riskine bağlı olarak Tip 2 veya Tip 1+2 | İnvertere olan mesafe, saha yıldırım yoğunluğu, topraklama ağı, uzun dış mekan kablo döngüleri |
| Harici yıldırım koruma sistemine sahip PV sistemi | Tip 1+2 DC parafudr (SPD), genellikle DC giriş noktalarında değerlendirilir | Ayırma mesafesi, eş potansiyel dengeleme, IEC 62305 yıldırım koruma konsepti, proje şartnamesi |
| Şebeke ölçekli inverter istasyonu | Dizi/birleştirici, evirici DC girişi ve AC çıkışı genelinde katmanlı koruma | Koordinasyon, izleme, uzaktan gösterge, yedek kartuşlar, bakım erişimi |
| PV artı batarya enerji depolama | DC SPD stratejisi; PV tarafı, batarya tarafı ve evirici/dönüştürücü tarafı için ayrı ayrı gözden geçirilmelidir | DC gerilim sınıfı, hata akımı, cihaz uyumluluğu, BESS tedarikçi gereksinimleri |
Bu tablonun amacı mühendislik tasarımının yerini almak değildir. Alıcıların belirli bir DC SPD modeli seçmeden önce daha iyi RFQ soruları sormalarına yardımcı olur.

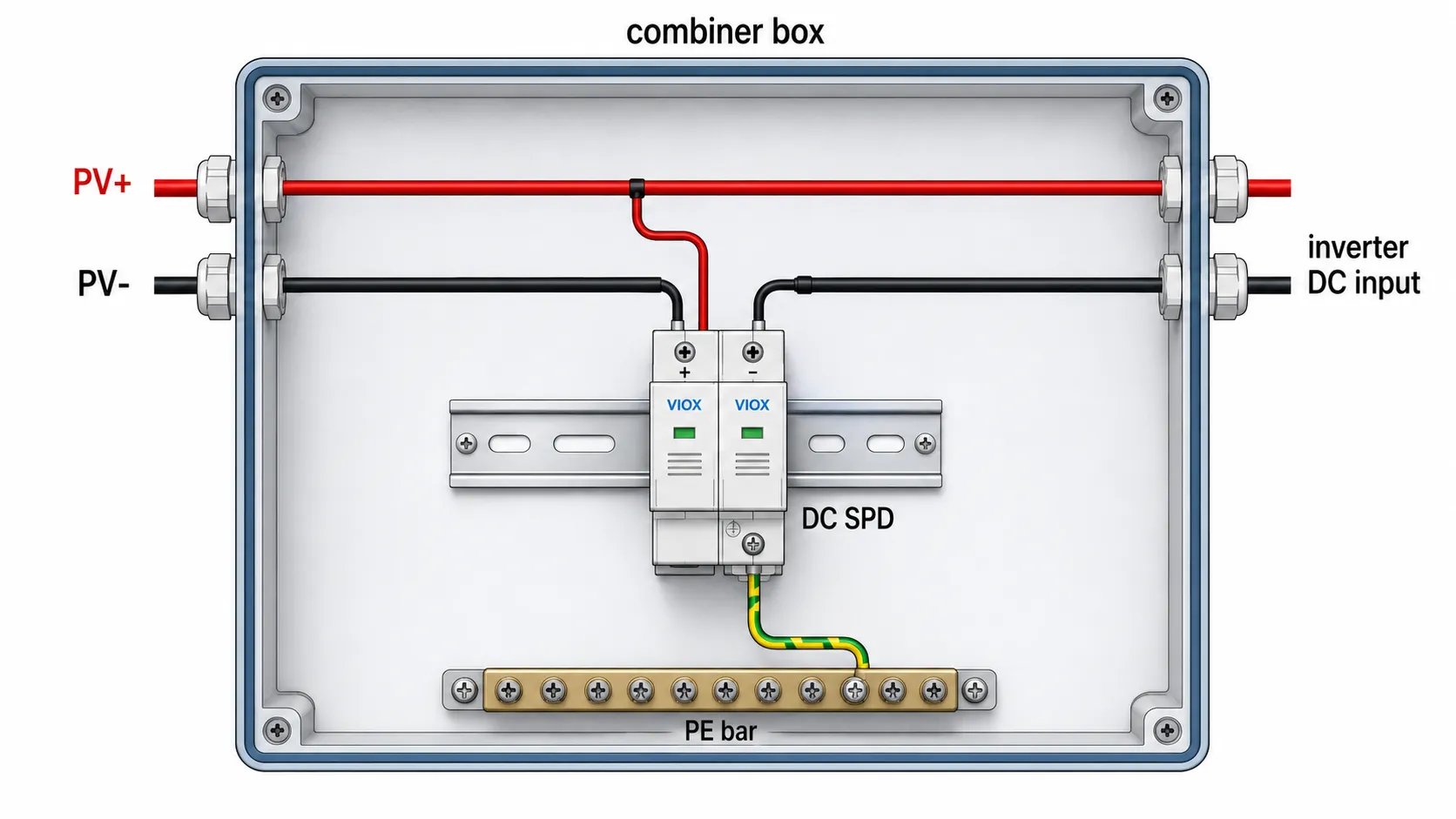

Solar PV Sistemleri için DC SPD Bağlantı Şeması
Doğru bir güneş enerjisi DC SPD bağlantı şeması, temel bir fikri net bir şekilde göstermelidir: SPD, yük akım yolu ile seri değil, PV DC devresi ile paralel bağlanır..
PV dizi akımı, normal DC devresi üzerinden eviriciye (inverter) doğru akar. SPD, geçici aşırı gerilim oluştuğunda DC iletkenlerinden koruyucu topraklamaya veya eş potansiyel kuşaklama sistemine bir aşırı gerilim saptırma yolu sağlar.
| Şema öğesi | Doğru gösterim | Yaygın hata |
|---|---|---|
| PV+ ve PV- iletkenleri | DC koruma ve yalıtım üzerinden evirici girişine doğru devam eder | SPD'yi normal dizi akımını seri olarak taşıyormuş gibi çizmek |
| DC SPD | Sistem konfigürasyonuna göre PV iletkenleri ile PE/topraklama arasına bağlanmıştır | Sistemin çok kutuplu koruma gerektirdiği durumlarda sadece bir kutbun bağlanması |
| Koruyucu topraklama veya topraklama barası | SPD yakınında kısa, düşük empedanslı bir yol olarak gösterilmiştir | Düzenli görünmesi için muhafaza etrafından dolaştırılan uzun yeşil/sarı kablo |
| Birleştirici kutusu veya evirici DC girişi | Fiziksel kurulum noktası olarak gösterilmiştir | SPD'nin korunan ekipmandan uzağa yerleştirilmesi |
| AC SPD | İnverter çıkışında veya AC panosunda ayrı olarak gösterilmiştir | Tek bir AC SPD'nin tüm PV DC tarafını koruduğu varsayılmıştır |
Tipik bir PV sistemi için şema normalde şu koruma katmanlarını göstermelidir:
- PV dizileri bir güneş enerjisi birleştirme kutusu.
- Birleştirici kutu, gerektiğinde DC sigortaları veya DC kesicileri, bir DC ayırıcı veya yük ayırıcı ve bir DC SPD içerir.
- Birleştirilmiş DC çıkışı, inverter DC girişine gider.
- DC hattı uzunsa, inverter girişinin yakınına başka bir DC SPD kurulur.
- İnverter AC çıkışı, AC dağıtım panosunda veya inverter çıkış panosunda uygun bir AC SPD ile ayrı olarak korunur.
Güneş Enerjisi Sisteminde DC SPD Nereye Kurulur
SPD yerleşimi, SPD seçimi kadar önemlidir. Doğru değerlere sahip bir SPD, yanlış konumlandırma veya uzun kablo bağlantıları nedeniyle yüksek artık gerilimin eviriciye (inverter) ulaşmasına engel olamayabilir.
| Elektrik sistemi içindeki | Ne zaman kullanılır | Pratik seçim notu |
|---|---|---|
| PV birleştirici kutusunun (combiner box) içi | Çoklu dizi sistemleri, dış mekan dizi bağlantı noktası, uzun kablo hatları | Dizi tarafı DC aşırı gerilim koruması için genellikle en iyi konum |
| Evirici (inverter) DC girişinin yakını | İnverter elektroniklerini gelen PV DC aşırı gerilimlerinden koruma | İnverter diziye (array) uzak olduğunda özellikle önemlidir |
| Hem dizi/birleştirici (combiner) hem de inverter uçlarında | Dizi ve inverter arasındaki uzun DC kablo mesafesi | Kablonun her iki ucundaki aşırı gerilimi sınırlamaya yardımcı olur |
| AC dağıtım panosu | Şebeke tarafı veya inverter çıkışı aşırı gerilim koruması | DC SPD değil, AC SPD gerektirir |
| Haberleşme panosu veya izleme arayüzü | Veri hatları, uzaktan izleme, RS485, Ethernet, sensörler | Veri hattı tipine uygun sinyal SPD'si gerektirir |
Mevcut PV koruma düzeni şunları da içerebilir DC MCB'ler ve bir DC izolatör anahtarı. Bu cihazlar SPD'den farklı işlevler görür. DC MCB doğru uygulama bağlamında aşırı akıma karşı koruma sağlar, ayırıcı anahtarlama/izolasyon sağlar ve SPD geçici aşırı gerilimi sınırlar.

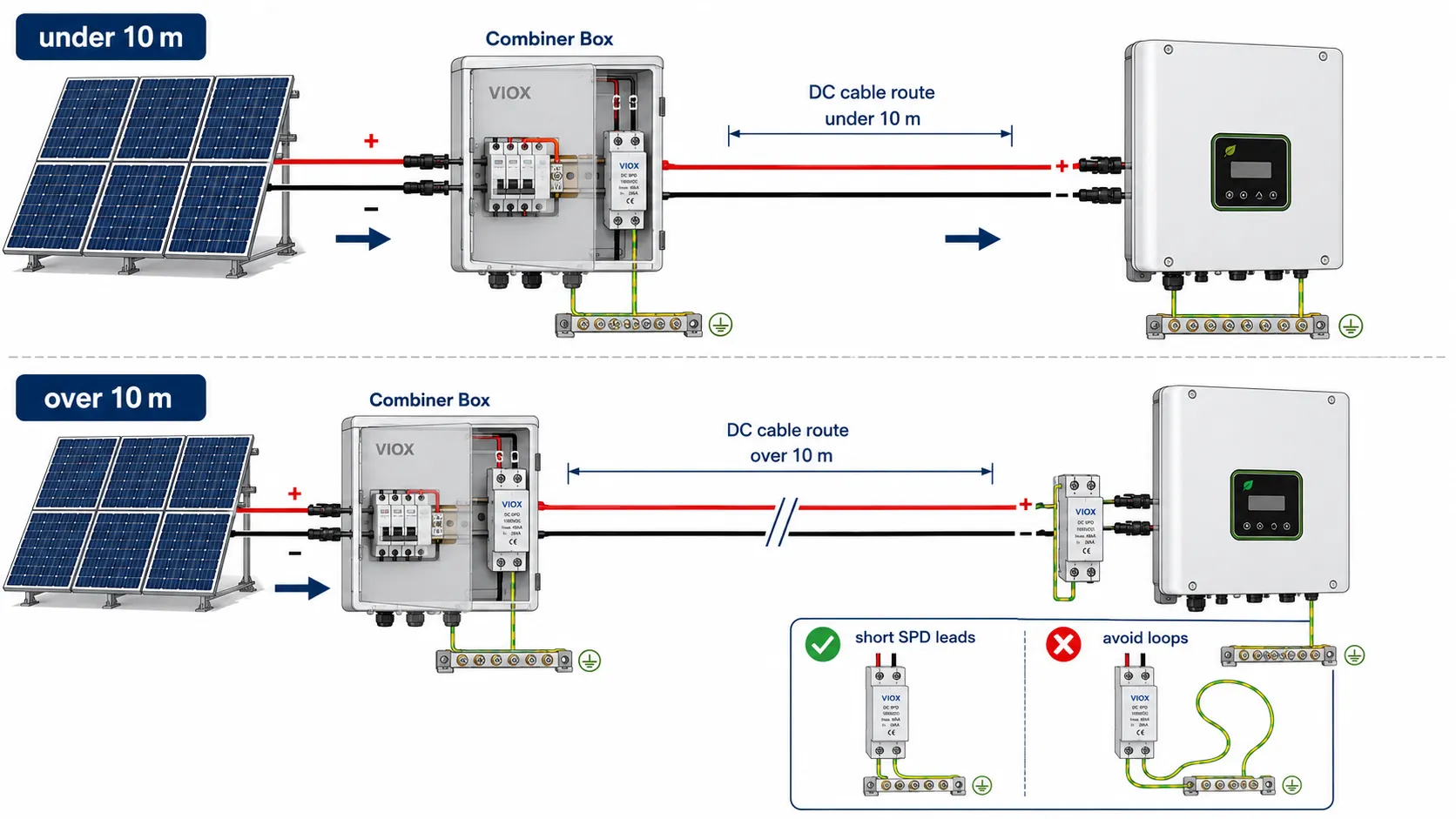

10 Metre Kuralı: Bir DC SPD Yeterli Olmadığında
Birçok PV tasarımında, PV dizisi ile invertör arasındaki mesafe, tek bir DC SPD konumunun yeterli olup olmadığını belirler. Yaygın bir tasarım kuralı şöyledir:
- Dizi ile invertör arasındaki DC kablo mesafesi kısa ise, sistem düzenine bağlı olarak invertör girişinin yakınında veya yakındaki bir birleştiricide bulunan bir DC SPD yeterli olabilir.
- DC kablo hattı yaklaşık 10 metreden uzunsa, her iki uçta da koruma düşünülmelidir: biri PV dizisi veya birleştirici kutusunun yakınında, diğeri ise evirici (inverter) DC girişinin yakınında.
Bunun nedeni sadece mesafe değildir. Uzun dış mekan kabloları endüktif aşırı gerilimleri toplayabilir ve koruma noktası çok uzaktaysa, bir uçtan giren aşırı gerilim diğer uçta hala hasar verici bir gerilim oluşturabilir.
EPC ve pano montaj işleri için 10 metre kuralını proje standartlarının, yıldırım risk değerlendirmesinin veya evirici üreticisi gereksinimlerinin bir alternatifi olarak değil, bir tasarım kontrol noktası olarak değerlendirin.
DC SPD Kablo Uzunluğunu Kısa Tutun
SPD kablolaması yüksek frekanslı bir aşırı gerilim yoludur. Hızlı bir aşırı gerilim sırasında, iletkenin her bir ekstra santimetresi endüktif gerilim düşümü ekler. Temel fizik şöyledir:
V = L x di/dt
Nerede?
- V kablo tarafından eklenen endüktif gerilim artışıdır
- L kablolama endüktansıdır
- di/dt aşırı gerilim akımının yükselme hızıdır
Bu nedenle, güzel bir şekilde döşenmiş bir SPD kablosu, pano etrafında uzun bir döngü oluşturursa kötü performans gösterebilir. IEC tabanlı kurulum uygulamalarında, SPD koruma yolu üzerindeki toplam bağlantı uzunluğu genellikle mümkün olduğunca kısa tutulur ve etkili SPD bağlantıları için 0,5 metre genellikle temel bir hedef olarak kullanılır.
Pratik kurulum kılavuzu:
- SPD'yi koruduğu iletkenlere ve topraklama barasına yakın monte edin.
- SPD ile PE/topraklama iletkeni arasında uzun döngülerden kaçının.
- Mümkün olduğunca keskin bükümlerden kaçının.
- Pozitif, negatif ve topraklama yollarını kompakt ve doğrudan tutun.
- İletken kesitlerini ve yedek korumayı, SPD üreticisinin ve ilgili yönetmeliklerin gerektirdiği şekilde kullanın.
Güneş Enerjisi Sistemleri için DC SPD Değerleri Nasıl Seçilir
DC SPD veri sayfalarını karşılaştırırken, seçimi yalnızca tek bir sayıya göre yapmayın. Seçim; gerilim, aşırı gerilim akım kapasitesi, koruma seviyesi, kısa devre davranışı ve bakım görünürlüğü dikkate alınarak yapılmalıdır.
| Parametre | Anlamı | Solar PV sistemlerinde neden önemlidir |
|---|---|---|
| Ucpv | PV DC kullanımı için maksimum sürekli çalışma gerilimi | Soğuk koşullardaki maksimum PV açık devre gerilimini aşmalıdır |
| İçinde | Nominal deşarj akımı, genellikle tekrarlayan aşırı gerilim olayları için | Tekrarlayan endüklenmiş aşırı gerilimler altındaki dayanıklılığı gösterir |
| Imax | Tip 2 SPD test bağlamı için maksimum deşarj akımı | Aynı cihaz kategorisi içindeki tepe aşırı gerilim dayanımını karşılaştırmaya yardımcı olur |
| Iimp | Tip 1 veya Tip 1+2 cihazlar için darbe akımı | Kısmi yıldırım akımının mevcut olabileceği durumlar için geçerlidir |
| Yukarı | Gerilim koruma seviyesi | Daha düşük Up değeri genellikle daha düşük geçiş gerilimi anlamına gelir, ancak koordinasyon ve kurulum kablo uzunluğu ile değerlendirilmelidir |
| Iscpv / SCCR yönü | Gerekli yedek koruma ile kısa devre davranışı veya akım dayanımı | PV DC hata akımı ve kesme davranışı AC sistemlerinden farklı olduğu için kritiktir |
| Kutup konfigürasyonu | 2P, 3P veya uygulamaya özel PV konfigürasyonu | Topraklı, topraksız veya sisteme özel PV DC kablolaması ile uyumlu olmalıdır |
| Durum göstergesi | Görsel gösterge ve opsiyonel uzaktan sinyalizasyon | SPD kartuşunun kullanım ömrünün sonuna geldiğini bakım ekiplerinin bilmesine yardımcı olur |
kA Değerlerini Bağlam Dışında Kıyaslamayın
Bir ürün sayfasındaki en büyük kA değerini seçmek cazip gelebilir. Bu her zaman en iyi seçim yöntemi değildir. Daha yüksek bir aşırı gerilim akım değeri faydalı olabilir, ancak yalnızca cihaz aynı zamanda Ucpv, Up, kısa devre gereksinimleri, tip sınıflandırması, kurulum yeri ve yukarı/aşağı yönlü koruma ile koordinasyon değerleriyle eşleştiğinde anlamlıdır.
Güneş Enerjisi Sistemleri için Tip 1+2 DC SPD: Ne Zaman Mantıklıdır
Tip 1+2 DC SPD, yıldırım akımı ve aşırı gerilim sınırlama özelliklerini tek bir cihaz ailesinde birleştirir. PV projelerinde, DC tarafının daha yüksek aşırı gerilim enerjisine maruz kalabileceği durumlarda en uygun çözümdür.
Aşağıdaki durumlarda Tip 1+2 DC SPD kullanmayı düşünün:
- Binada harici bir yıldırımdan korunma sistemi bulunması.
- PV dizi kablolaması, yıldırımdan korunma sisteminden yeterli mesafeyi koruyamıyor.
- Dizi, açık bir alanda veya tepe noktasında kurulu.
- Saha yüksek yıldırım yoğunluğuna veya yüksek kesinti maliyetine sahip.
- Proje şartnamesi, yıldırım akımı kapasiteli SPD koruması gerektiriyor.
Tip 2 DC SPD şu durumlarda kullanılmalıdır:
- Proje temel olarak endüktif aşırı gerilimlere ve anahtarlama geçişlerine karşı korumaya ihtiyaç duyuyor.
- PV dizisini etkileyen harici bir yıldırımdan korunma sistemi bulunmuyor.
- İnverter üreticisi veya proje tasarımı, Tip 2 DC aşırı gerilim koruması şart koşuyor.
- Standart çatı üstü/ticari PV koruması için bir birleştirici kutusu veya evirici tarafı DC panosu içine koruma eklenmektedir.
IEC 61643-31 ve IEC 61643-32: Hangi Standartlar Önemlidir?
Solar PV DC aşırı gerilim koruması için temel IEC yönelimi IEC 61643 serisidir:
- IEC 61643-31 fotovoltaik tesisatların DC tarafına bağlanan SPD'ler için gereklilikleri ve test yöntemlerini kapsar.
- IEC 61643-32 PV tesisatlarının DC tarafına bağlanan SPD'lerin seçim ve uygulama prensiplerini sağlar.
- IEC 61643-11 alçak gerilim AC güç sistemlerine bağlanan SPD'ler için geçerlidir.
Bu ayrım önemlidir çünkü bir solar PV DC SPD, sadece farklı bir etikete sahip bir AC SPD değildir. Test bağlamı, gerilim davranışı, bağlantı kesme gereklilikleri ve uygulama riskleri farklılık gösterir.
Kuzey Amerika projeleri için UL 1449 ve yerel elektrik yönetmeliği gereklilikleri de ilgili olabilir. Herhangi bir pazar için proje mühendisi; standart sürümünü, yerel uyarlamaları, evirici kılavuzu gerekliliklerini ve yetkili kurumun şartlarını doğrulamalıdır.
Bir Solar DC SPD onaylanmadan önce talep edilmesi gereken belgeler
B2B tedarik süreçlerinde sorulacak en güvenli soru sadece “fiyatı nedir?” değildir. “Bu SPD'nin PV DC uygulamasına uygun olduğunu kanıtlayan belgeler nelerdir?” sorusudur.”
| Belge veya kanıt | Neden önemli |
|---|---|
| DC SPD veri sayfası | Ucpv, In, Imax, uygulanabilirse Iimp, Up, kutup konfigürasyonu ve bağlantı yöntemini doğrular |
| IEC 61643-31 test veya uygunluk belgeleri | Cihazın sadece AC alçak gerilim SPD kullanımı için değil, PV DC aşırı gerilim koruması için tasarlandığını doğrulamaya yardımcı olur |
| Üreticiden alınan bağlantı şeması | Hatalı kutup bağlantısını, yanlış PE yönlendirmesini ve uygun olmayan topraklama konfigürasyonunu önler |
| Yedek koruma talimatı | Üst akım sigortası, DC MCB veya diğer koruma ekipmanlarının gerekli olup olmadığını doğrular |
| Kullanım ömrü sonu gösterge açıklaması | Görsel pencereyi, tak-çıkar kartuş davranışını ve opsiyonel uzaktan kontak özelliğini doğrular |
| Çevresel koşullar ve pano muhafazası için kılavuz | Dış mekan birleştirici kutuları, yüksek ısı, nem, kıyı bölgeleri ve yoğuşma riski için önemlidir |
Tedarikçi ürünün PV DC kullanımına uygun olup olmadığını net bir şekilde belirtemiyorsa, alıcı ürünü solar DC SPD olarak değerlendirmemelidir.
Yaygın Solar SPD Kurulum Hataları
Hata 1: DC Tarafında AC SPD Kullanmak
Bu en tehlikeli seçim hatasıdır. PV DC devreleri, PV DC değerlerine sahip aşırı gerilim koruması gerektirir. Bir AC SPD, fotovoltaik bir devrenin gerilimini ve DC kesme davranışını güvenli bir şekilde yönetemeyebilir.
Hata 2: Ucpv Değerini Çok Düşük Seçmek
Soğuk hava, PV açık devre gerilimini yükseltir. SPD gerilim değeri, hesaplanan maksimum Voc yerine nominal sistem gerilimine göre seçilirse, SPD normal çalışma sırasında zorlanabilir.
Hata 3: Sadece AC Tarafını Korumak
Dağıtım panosundaki bir AC SPD faydalıdır, ancak DC tarafındaki aşırı gerilim maruziyetini değerlendirme ihtiyacını ortadan kaldırmaz. İnverter DC girişleri, genellikle uzun dış mekan PV kablolarına doğrudan bağlı olan en pahalı elektronik bileşenlerdir.
Hata 4: SPD'yi Korunan Ekipmandan Çok Uzağa Monte Etmek
SPD ile evirici girişi arasındaki uzun bir kablo, koruma kalitesini düşürür. SPD, koruduğu ekipmana veya kablo giriş noktasına yakın yerleştirilmelidir.
Hata 5: Uzun İletkenler ve Geniş Kablolama Döngüleri
SPD iletkenleri, bir aşırı gerilim anında normal düşük frekanslı güç kablolaması gibi davranmaz. Uzun iletkenler endüktif gerilim ekler. Aşırı gerilim yolunu kısa, doğrudan ve kompakt tutun.
Hata 6: Uzaktan Durum Sinyallerini İhmal Etmek
Ticari güneş enerjisi santrallerinde, cihaz yalnızca kapalı bir kutu içindeki görsel bir göstergeye sahipse, arızalı bir SPD kartuşu fark edilmeyebilir. Uzaktan sinyal kontakları, bakım ekiplerinin bir sonraki manuel denetimi beklemeden kullanım ömrü sonu durumunu tespit etmelerine yardımcı olabilir.
Hata 7: Kötü Dış Mekan Pano Tasarımı
Dış mekan birleştirici kutuları ısı, ultraviyole ışınları, nem ve yoğuşmaya maruz kalır. Kötü tasarlanmış bir panoya monte edilen bir DC SPD, SPD'nin teknik değerleri doğru görünse bile daha hızlı eskiyebilir. Dış mekan güneş enerjisi kabinleri için pano koruma sınıfını, termal koşulları, kablo rakoru sızdırmazlığını, yoğuşma kontrolünü ve bakım erişimini kontrol edin.
Güneş Enerjisi Alıcıları için DC SPD Seçim Kontrol Listesi
Fiyat talebinde bulunmadan veya bir PV SPD tasarımını onaylamadan önce bu kontrol listesini kullanın.
| Kontrol öğesi | Nelerin teyit edilmesi gerekir |
|---|---|
| PV sistem gerilimi | 600V, 1000V, 1200V, 1500V veya projeye özel DC sınıfı |
| Maksimum PV dizi Voc değeri | Sadece nominal gerilimi değil, soğuk hava düzeltmesini de dahil edin |
| SPD tipi | Yıldırım maruziyetine ve proje tasarımına bağlı olarak Tip 2 veya Tip 1+2 |
| Elektrik sistemi içindeki | Birleştirici kutusu, evirici (inverter) DC girişi, her iki uç veya AC çıkışı |
| DC tarafı ile AC tarafı karşılaştırması | PV girişi için DC SPD; invertör çıkışı veya şebeke tarafı için AC SPD |
| Ucpv | Hesaplanan maksimum PV DC gerilimine uygun olmalıdır |
| Yukarı | Korunan ekipmanın dayanım seviyesi ve kablo uzunluğu ile uyumlu olmalıdır |
| In / Imax / Iimp | Maruziyet seviyesi, tip sınıflandırması ve proje spesifikasyonları ile eşleşmelidir |
| Kısa devre davranışı | Veri sayfasından yedek koruma veya Iscpv/SCCR gereksinimlerini doğrulayın |
| Kutup konfigürasyonu | Topraklı, yüzer veya sisteme özel PV kablolaması ile eşleşmelidir |
| Durum göstergesi | Görsel gösterge, değiştirilebilir kartuş, gerekirse uzaktan kontak |
| Standartlar | Pazara bağlı olarak IEC 61643-31/32, UL 1449 veya yerel gereksinimler |
Önerilen PV SPD Şartname Formatı
Daha net fiyat teklifi talepleri (RFQ) için sadece “solar SPD fiyatı” yazmayın. Gerçek tasarım koşullarını içeren bir şartname gönderin.
Örnek RFQ formatı:
| RFQ alanı | Örnek girdi |
|---|---|
| Uygulama | Çatı tipi PV / zemin montajlı PV / ticari inverter istasyonu |
| PV sistem gerilimi | 1000V DC veya 1500V DC |
| Maksimum dizi Voc değeri | Minimum sıcaklık altında hesaplanan değer |
| SPD tipi | Tip 2 DC SPD veya Tip 1+2 DC SPD |
| Elektrik sistemi içindeki | Birleştirici kutu ve/veya evirici DC girişi |
| Kutup konfigürasyonu | 2P, 3P veya projeye özel |
| Gerekli standart yön | IEC 61643-31, UL 1449 veya yerel gereklilik |
| Durum izleme | Sadece görsel veya uzaktan sinyal kontağı |
| Muhafaza durumu | İç mekan inverter odası, dış mekan birleştirici kutusu, kıyı bölgesi, yüksek ısı |
Bu format, VIOX'un veya herhangi bir yetkili tedarikçinin sadece tek bir anahtar kelimeyle eşleşen bir cihaz teklif etmek yerine, doğru DC parafudr (SPD) ailesini kısa listeye almasına yardımcı olur.
SSS
Tek bir SPD hem PV DC tarafını hem de AC çıkış tarafını koruyabilir mi?
Hayır. Bir DC SPD, PV giriş tarafını korurken, bir AC SPD inverter çıkışını veya şebeke/dağıtım tarafını korur. Tam bir güneş enerjisi aşırı gerilim koruma tasarımı genellikle her iki tarafı da değerlendirir çünkü aşırı gerilim enerjisi dış mekan PV kablolarından veya AC dağıtım şebekesinden girebilir.
Bir adet mi yoksa iki adet mi DC SPD kurmam gerektiğini nasıl anlarım?
PV dizisi veya birleştirici kutusu ile inverter arasındaki mesafeyi kontrol edin. DC kablo hattı kısaysa, sistem tasarımına bağlı olarak doğru yerleştirilmiş bir DC SPD yeterli olabilir. DC kablo hattı uzunsa (genellikle 10 metre veya daha fazla), mühendisler genellikle her iki uçta da SPD değerlendirmesi yapar: biri dizi veya birleştirici yakınında, diğeri ise inverter DC girişi yakınında.
Ucpv, gerçek PV dizi voltajından düşükse ne olur?
SPD, normal PV çalışma voltajını aşırı gerilim durumu olarak algılayabilir. Bu durum aşırı ısınmaya, kullanım ömrünün erken dolmasına, hatalı arıza göstergesine veya tehlikeli bir arıza moduna neden olabilir. Ucpv, sadece nominal inverter voltajının üzerinde değil, PV dizisinin soğuk hava koşullarındaki maksimum açık devre voltajının üzerinde seçilmelidir.
SPD düşük bir Up değerine sahipse kablo uzunluğu neden önemlidir?
SPD veri sayfasındaki Up değeri standart test koşulları altında ölçülür. Gerçek panoda, uzun kablolar hızlı bir aşırı gerilim sırasında endüktif gerilim ekler. Kablolama yolu uzun, döngülü veya zayıf bir şekilde topraklanmışsa, eviricideki (inverter) efektif geçiş gerilimi SPD'nin üzerinde belirtilen Up değerinden daha yüksek olabilir.
Tip 1+2 DC SPD her zaman Tip 2 DC SPD'den daha mı iyidir?
Her zaman değil. Tip 1+2, harici yıldırımdan korunma sistemine sahip tesisler veya yüksek maruziyetli diziler gibi yıldırım akımına maruz kalmanın beklendiği yerlerde faydalıdır. İndüklenmiş aşırı gerilimlerin ana endişe kaynağı olduğu birçok standart çatı tipi veya ticari PV sisteminde, doğru seçilmiş bir Tip 2 DC SPD uygun tercih olabilir. Karar, projenin yıldırım riski ve yerel tasarım gerekliliklerine göre verilmelidir.
DC SPD, DC ayırıcının (izolatör) öncesine mi yoksa sonrasına mı kurulmalıdır?
Tam konum, birleştirici kutusunun (combiner box) veya evirici giriş tasarımının yanı sıra üreticinin bağlantı şemasına bağlıdır. Önemli olan nokta, SPD'nin korunan iletkenlere ve topraklama barasına kısa kablolarla yakın bir şekilde bağlanması gerektiğidir. Sadece pano yerleşimi için daha uygun olduğu gerekçesiyle uzağa yerleştirilmemelidir.
Ticari PV sistemleri için bir solar DC SPD ne tür bir uzaktan sinyal sağlamalıdır?
Ticari ve endüstriyel ölçekli PV sistemleri genellikle görsel durum penceresine ve isteğe bağlı olarak bir izleme sistemine, alarm devresine veya denetim kontrol sistemine kablolanmış uzaktan sinyal kontağına sahip SPD'ler kullanır. Bu, bakım ekiplerinin her bir birleştirici kutusunu manuel olarak açmadan ömrünü tamamlamış bir SPD'yi tespit etmesine yardımcı olur.
Birleştirici kutu (combiner box) uzaktaysa, güneş enerjisi DC SPD'si eviriciyi koruyabilir mi?
Sadece kısmen. Birleştirici kutu eviriciden uzaksa, aralarındaki kablo hala endüklenmiş aşırı gerilim dalgalanmalarına maruz kalabilir. Bu durumda, eviriciye ulaşan aşırı gerilimi azaltmak için evirici DC girişinin yakınında ikinci bir DC SPD gerekebilir.
Bir PV birleştirici kutusunda kullanmadan önce bir DC SPD tedarikçisinden hangi belgeleri talep etmeliyim?
DC SPD veri sayfasını, bağlantı şemasını, Ucpv değerini, In/Imax veya Iimp değerlerini, Up değerini, yedek koruma talimatlarını, kullanım ömrü sonu gösterge detaylarını ve varsa IEC 61643-31 ile ilgili test veya uygunluk belgelerini isteyin. Dış mekan birleştirici kutuları için ayrıca çevresel ve muhafaza gerekliliklerini teyit edin.
Bir DC SPD; PV sigortalarının, DC MCB'lerin veya DC ayırıcı anahtarların yerini tutar mı?
Hayır. Bir DC SPD, geçici aşırı gerilimi sınırlar. PV sigortaları veya DC MCB'ler aşırı akıma karşı koruma sağlar, DC ayırıcı anahtarlar ise anahtarlama veya izolasyon işlevi görür. Bu cihazlar farklı işlevler yerine getirir ve birleştirici kutu veya evirici giriş tasarımında birbirleriyle koordine edilmelidir.
Sonuç
Güneş enerjisi için en iyi DC SPD, sadece en yüksek kA değerine bakılarak seçilmez. PV DC gerilimi, Tip 2 veya Tip 1+2 rolü, kurulum yeri, kablo uzunluğu, bağlantı ucu uzunluğu, topraklama/eş potansiyel kuşaklama tasarımı ve IEC 61643-31 ile IEC 61643-32 gibi ilgili standartlarla eşleştirilerek seçilir.
Çoğu alıcı için doğru değerlendirme sırası şöyledir:
- Koruma noktasının DC tarafı mı yoksa AC tarafı mı olduğunu doğrulayın.
- Soğuk koşullarda maksimum PV dizi Voc değerini hesaplayın.
- Uygun bir Ucpv sınıfı seçin.
- Yıldırım maruziyetine göre Tip 2 ve Tip 1+2 arasında karar verin.
- SPD'yi korunan ekipmana yakın yerleştirin ve kabloları kısa tutun.
- Yedek korumayı, durum göstergesini ve muhafaza ortamını doğrulayın.
PV birleştirici kutuları, invertör giriş koruması veya güneş enerjisi dağıtım panoları için DC SPD ürünleri seçiyorsanız, VIOX doğru eşleşmeyi yapmanıza yardımcı olabilir. SPD ailesi gerçek voltaj sınıfına, kurulum noktasına ve proje gereksinimine göre.
