Hızlı Cevap: Hangi Kablo Rakoru Malzemesini Seçmelisiniz?
Çoğu endüstriyel kontrol panosu ve makine için, nikel kaplı pirinç kablo rakorları iyi mekanik dayanım, iletkenlik, uzun ömürlülük ve EMC tasarımlarıyla uyumluluk sundukları için varsayılan tercihtir.
Zorlu korozyon, denizcilik, açık deniz, gıda, ilaç veya kimyasal ortamlar için şunları seçin: paslanmaz çelik kablo rakorları, özellikle klorür veya tuza maruz kalan yerlerde SS316 tercih edilmelidir.
Maliyete duyarlı buat kutuları, hafif hizmet panoları ve genel iç/dış mekan uygulamaları için, naylon PA66 kablo rakorları hafif, yalıtkan ve ekonomik oldukları için genellikle pratik bir seçimdir.
Sadece fiyata göre seçim yapmayın. Doğru kablo rakoru malzemesi; korozyon, UV maruziyeti, kimyasal maruziyet, sıcaklık, mekanik gerilim, EMC gereksinimleri, Ex/ATEX gereksinimleri, pano malzemesi ve sızdırmazlık performansına bağlıdır.
Önemli Çıkarımlar
- Nikel kaplamalı pirinç endüstriyel kablo rakorları için en yaygın metal seçeneğidir.
- SS304 ve SS316 aynı değildir. SS316; denizcilik, kıyı bölgeleri ve kimyasal maruziyet için daha iyidir.
- Naylon PA66, “ucuz bir metal alternatifi” değildir.” Yalıtım, maliyet ve hafifliğin önemli olduğu yerlerde kullanışlıdır.
- EMC kablo rakorları genellikle iletken metal yapı gerektirir. Ekranlama, muhafazaya güvenilir bir şekilde bağlanmalıdır.
- Ex/ATEX kablo rakorları, malzeme seçiminden daha fazlasını gerektirir. Diş formu, sızdırmazlık, sertifikasyon, zırh sıkıştırma ve montaj yöntemi önemlidir.
- Dış mekan rakorları, malzeme ve sızdırmazlık uyumluluğu gerektirir. UV, IP derecesi, conta malzemesi ve kablo kılıfı uyumluluğunun tamamı hizmet ömrünü etkiler.

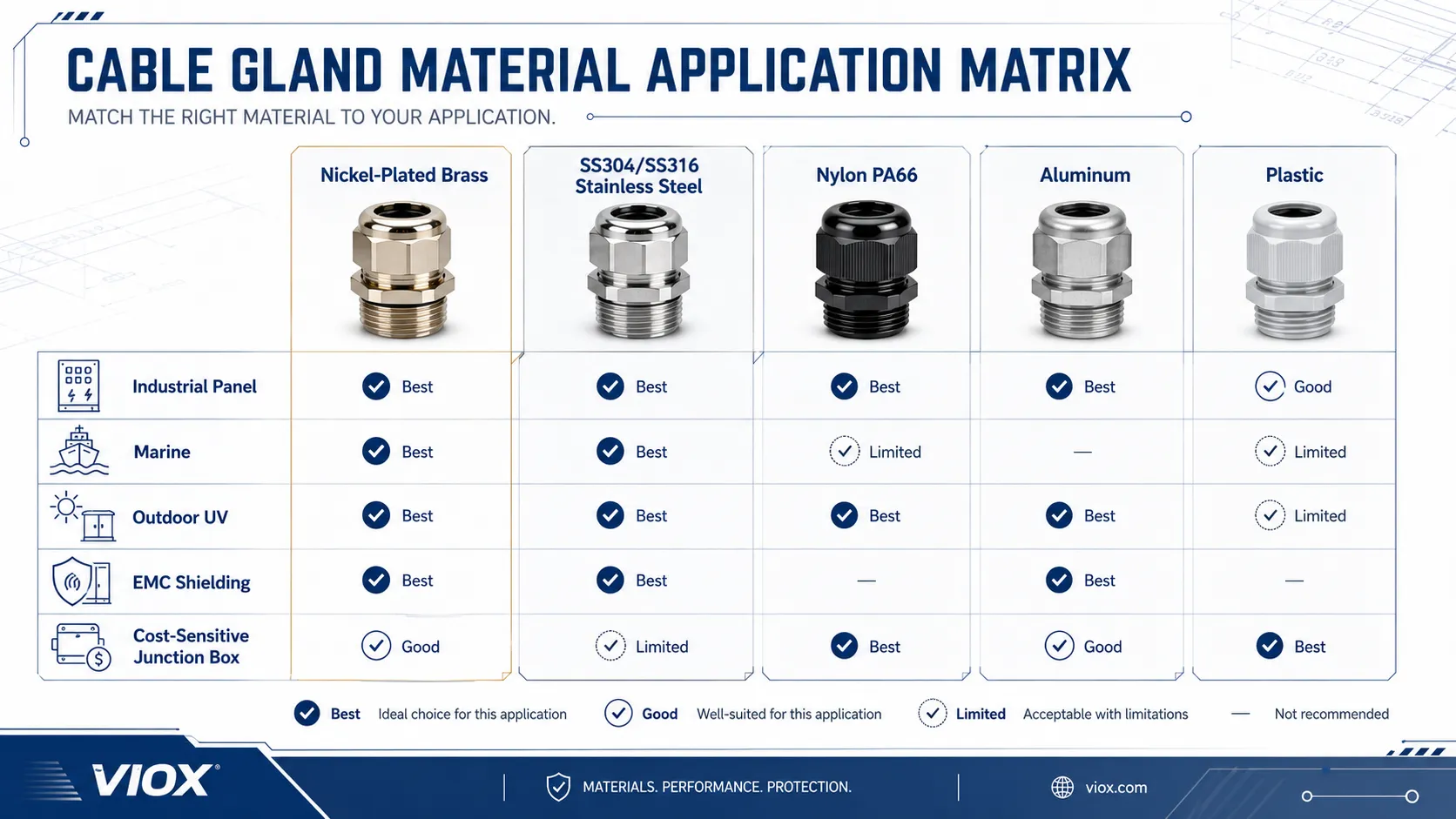

Kablo Rakoru Malzeme Karşılaştırma Tablosu
| Malzeme | Temel Güçlü Yön | Temel Kısıtlama | İçin En İyisi |
|---|---|---|---|
| Nikel kaplamalı pirinç | Güçlü, dayanıklı, iletken, EMC versiyonları için uygun | Naylona göre daha ağır ve daha pahalı | Endüstriyel panolar, makineler, EMC rakorları |
| Paslanmaz çelik 304 | İyi korozyon direnci ve temiz görünüm | Klorürlü/deniz ortamlarında 316'ya göre daha zayıf | Gıda, ilaç, iç mekan aşındırıcı alanlar |
| Paslanmaz çelik 316 | Mükemmel korozyon direnci | Daha yüksek maliyet | Denizcilik, açık deniz, kıyı bölgeleri, kimya tesisleri |
| Naylon PA66 | Hafif, ekonomik, yalıtkan, korozyona uğramaz | Metalden daha düşük mekanik dayanım | Bağlantı kutuları, dağıtım kutuları, hafif endüstriyel panolar |
| Alüminyum | Hafif metal seçeneği | Galvanik korozyon ve diş aşınması kontrol edilmelidir | Ulaşım, elektrikli araçlar (EV), hafif muhafazalar |
| PP / PVC / TPE plastikler | Maliyet etkin veya belirli kullanım durumları için esnek | Pirinç/paslanmaz çelik/PA66 ile karşılaştırıldığında sınırlı endüstriyel dayanıklılık | Hafif hizmet, özel sızdırmazlık, kritik olmayan uygulamalar |
Genel ürün değerlendirmesi için VIOX'a bakın kablo rakoru ürün sayfası.
Nikel Kaplı Pirinç Kablo Rakorları
Nikel kaplı pirinç, birçok kablo rakoru için standart endüstriyel malzemedir. Pirinç, mekanik dayanıklılık ve iletkenlik sağlar. Nikel kaplama ise yüzey sertliğini, korozyon direncini ve görünümü iyileştirir.
Aşağıdaki durumlarda nikel kaplı pirinç kullanın:
- güçlü diş bağlantısı
- güvenilir kablo sıkıştırma
- iyi mekanik dayanıklılık
- topraklama veya EMC versiyonları için iletken gövde
- metal panolarla uyumluluk
- plastiğe göre daha iyi darbe direnci
Nikel kaplı pirinç; kontrol panoları, motorlar, makineler, otomasyon ekipmanları, dağıtım kutuları ve endüstriyel kablolamada yaygın olarak kullanılır.
Pirinç Yeterli Olmadığında
Nikel kaplı pirinç; denizcilik, açık deniz, basınçlı yıkama, yüksek korozyonlu veya kimyasal ortamlar için her zaman en iyi malzeme değildir. Bu gibi durumlarda paslanmaz çelik daha uygun olabilir.
Paslanmaz Çelik Kablo Rakorları: SS304 ve SS316 Karşılaştırması
Paslanmaz çelik rakorlar, korozyon direnci ve hijyenin maliyetten daha önemli olduğu durumlarda tercih edilir.
| Paslanmaz Çelik Kalitesi | Tipik Dayanım | En İyi Uygulama |
|---|---|---|
| SS304 | İyi genel korozyon direnci | İç mekan gıda, ilaç ve temiz endüstriyel alanlar |
| SS316 | Klorür ve deniz korozyonuna karşı daha iyi direnç | kıyı, açık deniz, denizcilik, kimyasal işleme, zorlu dış ortam maruziyeti |
SS316 genellikle tuz püskürtme, deniz suyu, kıyı tesisleri ve agresif temizlik ortamları için tercih edilir. SS304 iç mekan veya orta derecede aşındırıcı ortamlar için uygun olabilir, ancak klorür maruziyetinde SS316 ile aynı değildir.

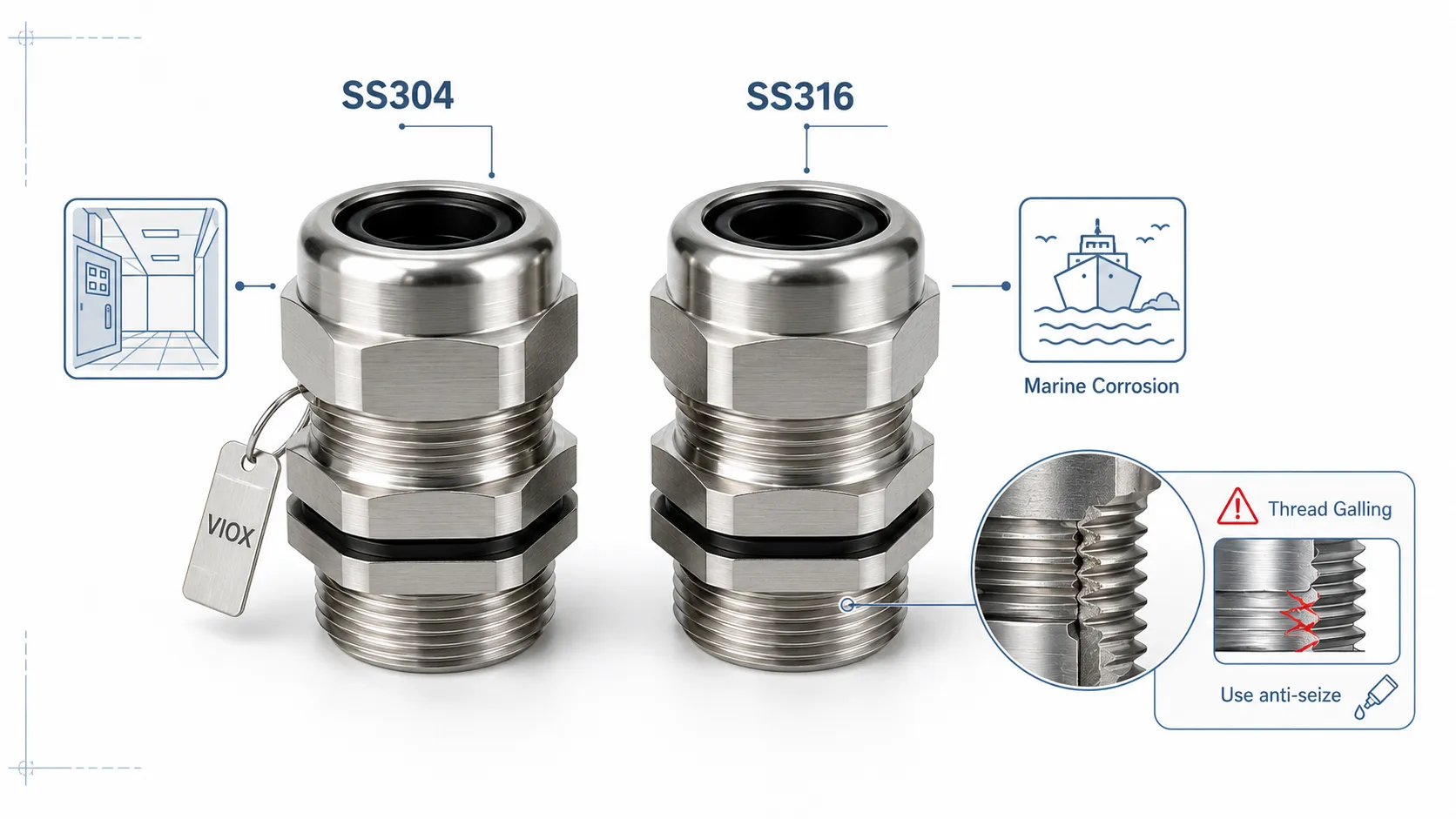

Paslanmaz Çelik Diş Kaynaması (Galling): Pratik Bir Uyarı
Paslanmaz çeliğin, malzeme karşılaştırma tablolarında gözden kaçırılması kolay olan bir saha sorunu vardır: diş kaynaması (galling). Paslanmaz dişler basınç altında sıkıldığında, özellikle kuru dişler, yüksek tork, zayıf yüzey kalitesi veya tekrarlanan montaj durumlarında, birleşen yüzeyler soğuk kaynak yapabilir ve sıkışabilir.
Paslanmaz çelik kablo rakorları için montajcılar, üreticinin tork talimatlarına uymalı ve proje şartnamesinin izin verdiği durumlarda uyumlu bir kaynama önleyici (anti-seize) bileşik kullanmayı düşünmelidir. Bu, özellikle bakım için daha sonra sökülmenin gerekebileceği denizcilik, açık deniz ve yıkama yapılan ortamlardaki SS316 rakorlar için önemlidir.
Paslanmaz çelik kablo rakorlarını şu alanlar için tercih edin:
- deniz ve açık deniz ekipmanları
- kıyı bölgesi dış mekan panoları
- yiyecek ve içecek yıkama alanları
- ilaç tesisleri
- kimyasal işleme
- atık su arıtma
- zorlu endüstriyel ortamlar
Naylon PA66 Kablo Rakorları
Naylon kablo rakorları genellikle poliamidden, çoğunlukla PA66'dan üretilir. Hafif, ekonomik, yalıtkan olmaları ve birçok yaygın endüstriyel ortama karşı dayanıklı olmaları nedeniyle yaygın olarak kullanılırlar.
Aşağıdaki durumlarda naylon PA66 kablo rakorlarını kullanın:
- elektriksel yalıtım
- düşük maliyet
- hafiflik
- korozyonsuz montaj
- plastik panolarda hızlı montaj
- genel IP korumalı kablo girişi
Naylon; buat kutuları, dağıtım panoları, kontrol panelleri, aydınlatma ekipmanları, telekomünikasyon kutuları ve genel amaçlı elektrik muhafazalarında yaygın olarak kullanılır.
Naylon Malzeme Kontrolleri
Endüstriyel kullanım için şunları kontrol edin:
- alev geciktirici sınıfı
- dış mekan kullanımı için UV direnci
- çalışma sıcaklığı aralığı
- kimyasal uyumluluk
- diş mukavemeti
- conta malzemesi
- Kurulum sonrası IP derecesi
Her siyah naylon rakor UV stabilize değildir. Dış mekan güneş enerjisi, telekomünikasyon ve çatı üstü kurulumlarında UV maruziyeti için belirtilen rakorlar kullanılmalıdır.
Doğrulanması Gereken Tipik Sıcaklık Aralıkları
Sıcaklık limitleri sadece gövde malzemesine değil, komple rakor montajına bağlıdır. Sızdırmazlık contası, O-ring, kablo kılıfı ve sertifikasyonun tamamı önemlidir.
| Malzeme Yönü | Doğrulanması Gereken Tipik Pratik Aralık | Seçim Notu |
|---|---|---|
| Naylon PA66 | Formülasyona bağlı olarak genellikle -40°C ile +100°C civarındadır | UV stabilize ve alev geciktirici sınıflar değişiklik gösterir |
| Nikel kaplamalı pirinç | Gövde, birçok contadan daha yüksek sıcaklıklara dayanabilir | Gerçek limit genellikle NBR, EPDM, silikon veya diğer conta malzemelerine bağlıdır |
| Paslanmaz çelik | Gövde malzemesi yüksek sıcaklığa dayanıklıdır | Conta malzemesi ve sertifikasyon genellikle nihai çalışma aralığını belirler |
| PP / PVC / TPE | Büyük ölçüde formülasyona bağlıdır | Yalnızca veri sayfasında onaylanmış bir sıcaklık aralığı ile kullanın |
Yüksek sıcaklıklı panolar, motorlar, ısıtıcılar veya dış mekan güneş enerjisi muhafazaları için malzemeyi yalnızca rakor gövdesine dayanarak onaylamayın.
Alüminyum Kablo Rakorları
Alüminyum kablo rakorları, hafif metal rakorun faydalı olduğu yerlerde kullanılır. Ulaşım, elektrikli araç (EV) ekipmanları, havacılıkla ilgili sistemler ve hafif muhafazalarda değerlendirilebilirler.
Temel riskler korozyon uyumluluğu ve mekanik dayanıklılıktır. Alüminyum, ıslak veya iletken ortamlarda farklı metallerle eşleştirildiğinde galvanik korozyona uğrayabilir.
Alüminyumu yalnızca şu durumlarda kullanın:
- ağırlık azaltma önemli olduğunda
- muhafaza malzemesi uyumluluğu kontrol edildiğinde
- korozyon ortamı anlaşıldığında
- diş aşınması ve mekanik stres kabul edilebilir olduğunda
Plastik Kablo Rakorları: PP, PVC ve TPE
Plastik kablo rakorları naylon, polipropilen (PP), polivinil klorür (PVC), termoplastik elastomer (TPE) ve diğer polimerleri içerir. Çoğu endüstriyel kablo rakoru tartışmasında, naylon PA66 en yaygın mühendislik plastiğidir.
Diğer plastikler özel sızdırmazlık, esneklik, düşük maliyetli uygulamalar veya hafif hizmet ekipmanları için kullanılabilir. Ancak, pirinç, paslanmaz çelik veya PA66 için evrensel ikameler olarak görülmemelidirler.
Kontrol etmek:
- sıcaklık aralığı
- UV direnci
- alev dayanım derecesi
- kimyasal direnç
- contaların basma seti
- diş mukavemeti
- yaşlanma davranışı
- pano uyumluluğu

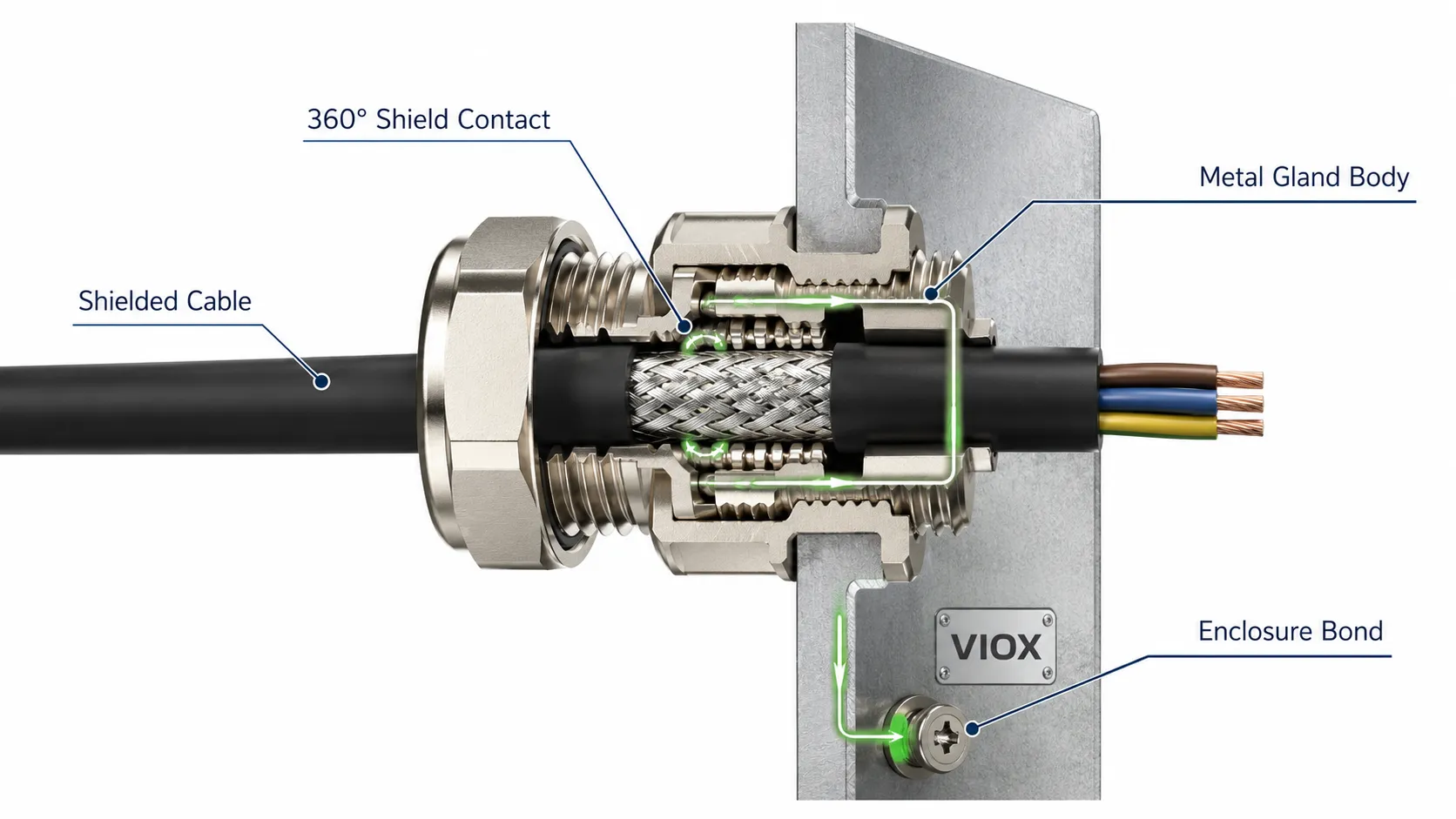

EMC Kablo Rakoru Malzeme Gereksinimleri
Bir EMC kablo rakoru, bir kabloyu sızdırmaz hale getirmekten daha fazlasını yapmalıdır. Kablo ekranı ile pano arasında güvenilir bir elektriksel bağlantı sağlamalıdır.
Bu nedenle, EMC rakorları genellikle nikel kaplı pirinç veya paslanmaz çelik gibi iletken metallerden yapılır. Ekran temas tasarımı; yaylı tırnaklar, sıkıştırma halkaları veya diğer iletken temas yapılarını kullanabilir.
EMC kablo rakoru malzemesini seçerken şunları kontrol edin:
- iletken rakor gövdesi
- 360 derece ekran teması
- düşük kontak direnci
- kaplama kalitesi
- ekranlı kablo çapı ile uyumluluk
- pano bağlantı yüzeyi
- korozyon direnci
- titreşim direnci
Daha derinlemesine bir karşılaştırma için VIOX'un EMC ve standart kablo rakorları kılavuzuna bakın.
Ex / ATEX Kablo Rakoru Malzeme Gereksinimleri
Patlamaya karşı korumalı kablo rakorları sadece malzemeye göre seçilemez. Ex veya ATEX uygulamaları için rakor; ilgili koruma konsepti, ekipman grubu, gaz veya toz ortamı, sıcaklık sınıfı, kablo tipi ve montaj yöntemi için sertifikalandırılmış olmalıdır.
Nikel kaplı pirinç ve paslanmaz çelik gibi metal malzemeler yaygındır, ancak malzeme seçimin sadece bir parçasıdır. Uluslararası projelerde, tehlikeli alan kablo rakorları genellikle şu standartlar altında değerlendirilir: IEC 60079 serisi ve ilgili ATEX veya IECEx sertifikasyon belgeleri.
Kontrol etmek:
- Ex d veya Ex e koruma konsepti
- ATEX / IECEx sertifikasyonu
- kablo zırhlı veya zırhsız kablo tipi
- bariyerli rakor gereksinimi
- sızdırmazlık bileşiği gereksinimi
- diş tipi ve diş kavrama mesafesi
- IP derecesi
- sıcaklık aralığı
- korozyon ortamı
- montaj talimatları
Sertifikalı bir Ex rakor yerine standart bir pirinç rakor kullanmayın.
Diş Tipi ve Malzeme: Metrik, PG ve NPT
Kablo rakoru malzeme seçimi ayrıca diş sistemi ve piyasa uygulamaları ile bağlantılıdır.
| İplik Türü | Yaygın Pazar / Kullanım | Malzeme Notları |
|---|---|---|
| Metrik | IEC tipi panolar, makineler, dağıtım kutuları | Pirinç, paslanmaz çelik ve naylon rakorlarda yaygındır |
| PG | Eski Avrupa ekipmanları ve eski tip panolar | Hala naylon ve pirinç yedek rakorlarda bulunmaktadır |
| NPT | Kuzey Amerika endüstriyel ve tehlikeli saha çalışmaları | Genellikle metal rakorlar ve boru tipi tesisatlarla ilişkilendirilir |
Diş uyumluluğu önemlidir çünkü sızdırmazlık ve mekanik dayanım doğru bağlantıya bağlıdır. Metrik bir rakoru NPT deliğine zorlamayın veya PG ile Metrik dişleri birbirinin yerine kullanılabilir olarak görmeyin. Adaptörler yardımcı olabilir ancak bunlar IP koruma sınıfını, topraklama sürekliliğini, EMC bağlantısını ve geçerli olduğu durumlarda tehlikeli saha sertifikasyonunu korumalıdır.

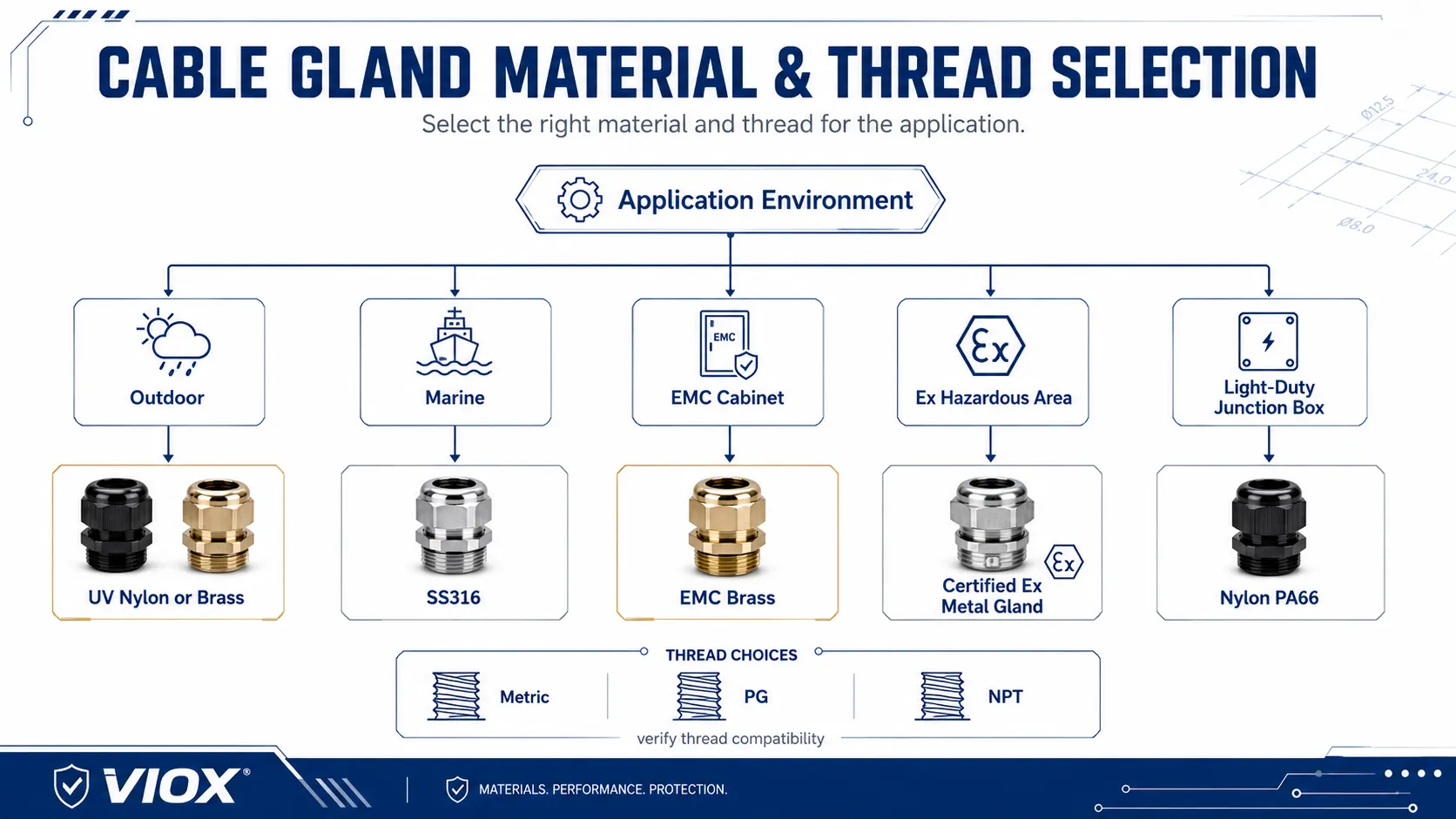

Ortama Göre Uygulama Kılavuzu
| Uygulama | Önerilen Malzeme Yönelimi | Notlar |
|---|---|---|
| İç mekan kontrol paneli | Nikel kaplı pirinç veya naylon PA66 | Dayanıklılık/EMC için pirinci, yalıtım ve maliyet için naylonu seçin |
| Dış mekan buat kutusu | UV dirençli naylon veya nikel kaplı pirinç | IP derecesini, sızdırmazlığı, UV dayanımını ve sıcaklığı kontrol edin |
| Solar PV birleştirici kutusu | UV dirençli naylon, nikel kaplı pirinç veya paslanmaz çelik | Kablo kılıfı, UV, IP derecesi ve dış ortam ısısı ile uyumlu olmalıdır |
| Denizcilik / açık deniz | SS316 | Tuz sisi, klorür maruziyeti ve galvanik uyumluluğu kontrol edin |
| Gıda ve içecek | SS304 veya SS316 | Agresif yıkama işlemleri için SS316 tercih edilir |
| Kimya tesisi | SS316 veya özel malzeme | Kimyasal uyumluluğu doğrulayın |
| EMC panosu | Nikel kaplı pirinç veya paslanmaz çelik EMC rakoru | Ekran topraklaması kritiktir |
| Ex tehlikeli bölge | Sertifikalı Ex metal rakor | Sadece malzeme yeterli değildir |
| EV / ulaşım | Tasarıma bağlı olarak alüminyum, pirinç veya paslanmaz çelik | Ağırlık, titreşim, korozyon ve ekranlamayı kontrol edin |
Yaygın Malzeme Seçimi Hataları
Hata 1: Sadece Daha Ucuz Olduğu İçin Naylon Seçmek
Naylon iyi bir malzeme olabilir, ancak yüksek mekanik stres, EMC ekranlama, yangın performansı, UV maruziyeti veya tehlikeli alan sertifikasyonu başka bir malzeme gerektirdiğinde uygun değildir.
Hata 2: Deniz Ortamlarında SS304 Kullanmak
SS304 korozyona dayanıklıdır, ancak tuz, klorürler, açık deniz ekipmanları ve kıyı dış mekan kurulumlarında SS316 genellikle daha güvenli bir seçimdir.
Hata 3: Paslanmaz Çelik Diş Kaynamasını (Galling) İhmal Etmek
SS316 korozyon direnci için doğru seçim olabilir, ancak tork, yağlama veya diş kalitesi hatalıysa paslanmaz çelik dişler montaj sırasında sıkışabilir. Bakım gerektiren sahalarda, diş aşınması (galling) gelecekteki bir kablo değişimini hasarlı bir pano veya kırık bir rakor ile sonuçlandırabilir.
Hata 4: Sızdırmazlık Malzemesini İhmal Etmek
Rakor gövdesi pirinç veya paslanmaz çelik olabilir, ancak sızdırmazlık contası nitril, EPDM, silikon veya başka bir elastomerden yapılmış olabilir. Kimyasal direnç ve sıcaklık dayanımı, rakorun tamamına bağlıdır.
Hata 5: EMC Rakorlarını Sıradan Metal Rakorlar Gibi Görmek
EMC performansı, sadece rakorun metal olmasından değil, ekranlama teması ve pano topraklama bağlantısından kaynaklanır.
Hata 6: Pano Malzemesini İhmal Etmek
Plastik pano üzerinde metal rakor, alüminyum pano üzerinde paslanmaz rakor veya aşındırıcı dış ortam kurulumlarında pirinç rakor kullanımı; mekanik, sızdırmazlık veya korozyon açısından farklı sorunlar yaratabilir.
Saha Seçim Örnekleri
Örnek 1: Yanlış Paslanmaz Çelik Sınıfı Kullanılan Kıyı Bölgesi Panosu
Kıyı bölgesine yakın bir yere kurulan pano, devreye alma sırasında SS304 rakorlarla kabul edilebilir görünebilir. Aylar sonra, tuza maruz kalma ve yıkama döngüleri dişlere ve yüzeylere zarar vermeye başlayabilir. Bu ortamda SS316 genellikle daha güvenli malzeme tercihidir; ayrıca conta malzemesi de tuz, temizlik kimyasalları ve sıcaklık açısından kontrol edilmelidir.
Örnek 2: Standart Pirinç Rakorlu EMC Panosu
Bir makine kontrol panosunda ekranlı VFD kabloları kullanılabilir ancak sıradan nikel kaplı pirinç rakorlar tercih edilmiş olabilir. Pano profesyonel görünse de, kablo ekranı uygun bir 360 derecelik EMC temasıyla bağlanmamıştır. Daha iyi seçim, ekranı pano duvarına güvenilir bir şekilde bağlamak için tasarlanmış, EMC dereceli iletken bir rakor kullanmaktır.
Kablo Rakoru Malzeme Seçim Kontrol Listesi
| Soru | Neden Önemli? |
|---|---|
| İç mekan mı yoksa dış mekan mı? | UV, IP ve korozyon gereksinimlerini belirler |
| Metal mi yoksa plastik pano mu? | Topraklama, sızdırmazlık ve diş uyumluluğunu etkiler |
| EMC gerekli mi? | Genellikle iletken ekran bağlantısı gerektirir |
| Ex/ATEX gerekli mi? | Sadece doğru malzeme değil, sertifikalı rakor gerektirir |
| Denizcilik veya kimyasal maruziyet var mı? | Genellikle seçimi SS316'ya yönlendirir |
| Yüksek titreşim var mı? | Daha güçlü diş ve sıkıştırma tasarımı tercih edilir |
| Yüksek sıcaklık mı? | Gövde ve sızdırmazlık elemanı malzemesinin kontrol edilmesi gerekir |
| Kablo kılıfı malzemesi nedir? | Sızdırmazlık elemanı uyumluluğu önemlidir |
| Gerekli IP koruma sınıfı nedir? | Rakora, sızdırmazlık elemanına, kabloya ve montaja bağlıdır |
| Maliyet odaklı bir proje mi? | Ortam ağır koşullara sahip değilse naylon uygun olabilir |
SSS
Paslanmaz çelik kablo rakoru dişleri neden kaynar (sıkışır)?
Paslanmaz çelik dişler, basınç altında eşleşen yüzeylerin soğuk kaynak yapması durumu olan aşınmaya (galling) maruz kalabilir. Rakor üreticisinin tork talimatlarına uyun ve proje şartnamesinde izin verildiği durumlarda uyumlu bir kaynama önleyici bileşik kullanın.
Bir kablo rakoru için hangi sıcaklık aralığını kontrol etmeliyim?
Sadece gövde malzemesini değil, tüm montajın sıcaklık aralığını kontrol edin. Naylon PA66, pirinç ve paslanmaz çelik gövdelerin tamamı sızdırmazlık malzemesi, kablo kılıfı, sertifikasyon veya pano sıcaklığı ile sınırlandırılmış olabilir.
Metrik, PG ve NPT kablo rakoru dişleri birbirinin yerine kullanılabilir mi?
Hayır. Metrik, PG ve NPT dişleri farklı profillere ve sızdırmazlık davranışlarına sahiptir. Yanlış diş kullanımı panoya zarar verebilir, IP korumasını düşürebilir veya sertifikasyon gerekliliklerini ihlal edebilir.
EMC kablo rakorları için hangi malzeme kullanılır?
EMC kablo rakorları genellikle nikel kaplı pirinç veya paslanmaz çelik gibi iletken metallerden yapılır, çünkü kablo ekranını panoya bağlamaları gerekir.
Ex kablo rakorları için hangi standart geçerlidir?
Tehlikeli bölge kablo rakorları genellikle IEC 60079 serisi kapsamında değerlendirilir ve pazara bağlı olarak ATEX veya IECEx sertifikasına sahiptir. Kesin sertifika, koruma konsepti, kablo tipi ve montaj talimatları, sadece malzemeden daha önemlidir.
Plastik kablo rakorları endüstriyel panolarda kullanılabilir mi?
Evet, naylon PA66 kablo rakorları, özellikle yalıtım, maliyet ve korozyonsuz montajın önemli olduğu endüstriyel panolarda yaygın olarak kullanılır. Yüksek mekanik stres, EMC, Ex veya zorlu kimyasal ortamlar için uygun olmayabilirler.
Sonuç
Kablo rakoru malzeme seçimi kozmetik bir karar değildir. Sızdırmazlık, korozyon direnci, topraklama, EMC performansı, mekanik dayanım, UV dayanıklılığı, sıcaklık direnci ve uzun vadeli montaj güvenliğini etkiler.
Genel endüstriyel dayanıklılık için nikel kaplı pirinç, zorlu korozyon koşulları için paslanmaz çelik 316, pratik hafif hizmet ve yalıtım uygulamaları için naylon PA66 ve EMC veya tehlikeli bölge gereksinimleri için sertifikalı metal rakorlar kullanın.
Ortam zorluysa, komple rakor düzeneğini doğrulayın: gövde malzemesi, conta malzemesi, diş, IP derecesi, sertifikasyon, kablo uyumluluğu ve montaj talimatları.
