MCB, RCB, RCD, RCCB и RCBO: краткий ответ
MCB и MCCB защищают цепи от перегрузки и короткого замыкания. RCB, RCD и RCCB относятся к защите от остаточного тока или токов утечки на землю. RCBO объединяет обе функции: он обнаруживает утечку тока, а также защищает от перегрузки и короткого замыкания.
Наиболее распространенная путаница возникает между RCB и MCB. MCB защищает кабели и цепи от чрезмерного тока. RCB, RCD или RCCB защищают от тока утечки, который может протекать на землю из-за поврежденной изоляции, неисправного оборудования или при контакте с человеком.
Таким образом, простое правило:
- MCB / MCCB = защита от сверхтоков
- УЗО / ВДТ / АВДТ = защита от дифференциального тока или токов утечки на землю
- RCBO = защита от дифференциального тока + защита от сверхтоков в одном устройстве
Для оценки продукции см. VIOX MCB, RCCB, и RCBO продукция.
Краткая сравнительная таблица
| Термин | Полная форма | Основная защитная функция | Защищает от | Не защищает самостоятельно от |
|---|---|---|---|---|
| MCB | Миниатюрный автоматический выключатель | Защита от перегрузки по току | Перегрузка, короткое замыкание | Утечка на землю |
| MCCB | Автоматический выключатель в литом корпусе | Защита от сверхтоков повышенной мощности | Перегрузка, короткое замыкание | Утечка на землю, если не используется дополнительный функциональный блок |
| RCB | Выключатель остаточного тока | Обычно термин для защиты от остаточного тока | Утечка на землю, риск поражения электрическим током | Значение варьируется в зависимости от рынка и контекста продукта |
| КОД | Устройство защитного отключения | Широкая категория защиты от остаточного тока | Утечка на землю, риск поражения электрическим током | Сверхток, если не используется в комбинации с другим устройством |
| RCCB | Автоматический выключатель дифференциального тока | Устройство защитного отключения (УЗО) | Утечка на землю, риск поражения электрическим током | Перегрузка, короткое замыкание |
| RCBO | Выключатель остаточного тока с защитой от перегрузки по току | Комбинированная защита от остаточного тока и перегрузки по току | Ток утечки на землю, перегрузка, короткое замыкание | По-прежнему должны быть правильно рассчитаны и согласованы |
Эта таблица является ключом ко всей теме. Не выбирайте только по названию. Выбирайте в зависимости от типа неисправности, от которой необходимо защититься.
ВДТ (УЗО) против АВ (автоматического выключателя): самая распространенная путаница
An MCB и RCB не защищают от одной и той же неисправности.
| Вопрос | MCB | УЗО / ВДТ / АВДТ |
|---|---|---|
| Основная задача | Защита электропроводки от сверхтоков | Обнаружение тока утечки на землю |
| Срабатывает при перегрузке? | ДА | Нет, если только не в сочетании с защитой от сверхтоков |
| Срабатывает при коротком замыкании? | ДА | Нет, если только не в сочетании с защитой от сверхтоков |
| Срабатывает при утечке тока на землю? | НЕТ | ДА |
| Типичное использование | Освещение, розетки, групповые цепи | Защита от поражения электрическим током, влажные помещения, наружные цепи, защита от утечки тока |
| Может ли он заменить другой? | НЕТ | НЕТ |
Если в цепи установлен только автоматический выключатель (MCB), он может не сработать при утечке тока на землю. Если в цепи установлен только ВДТ (RCCB) или УЗО (RCD) без защиты от сверхтоков, цепь может остаться без защиты от перегрузки или короткого замыкания.

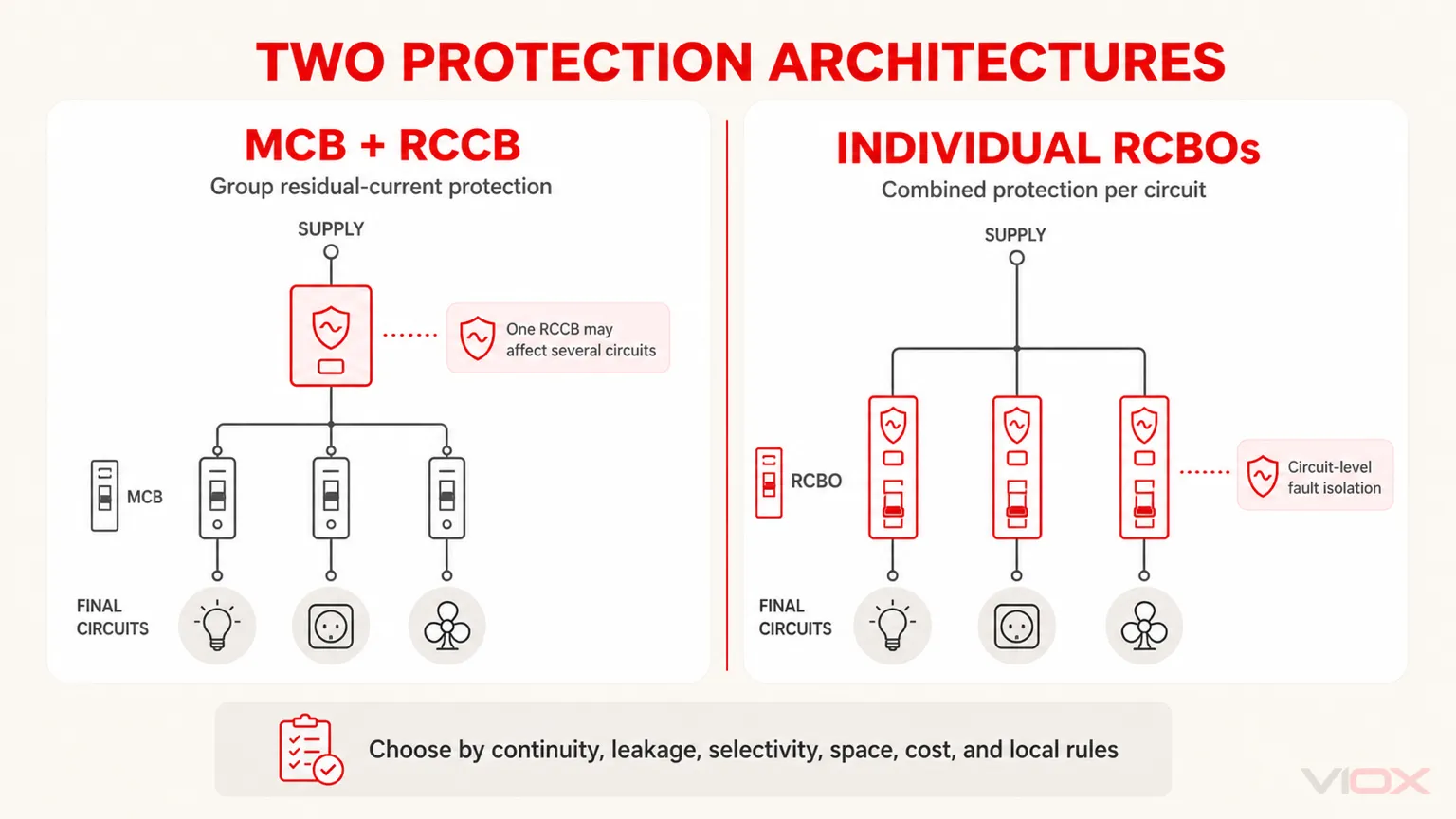

Именно поэтому во многих современных распределительных щитах используется:
- MCB + RCCB совместно, или
- RCBO для комбинированной защиты отдельных цепей

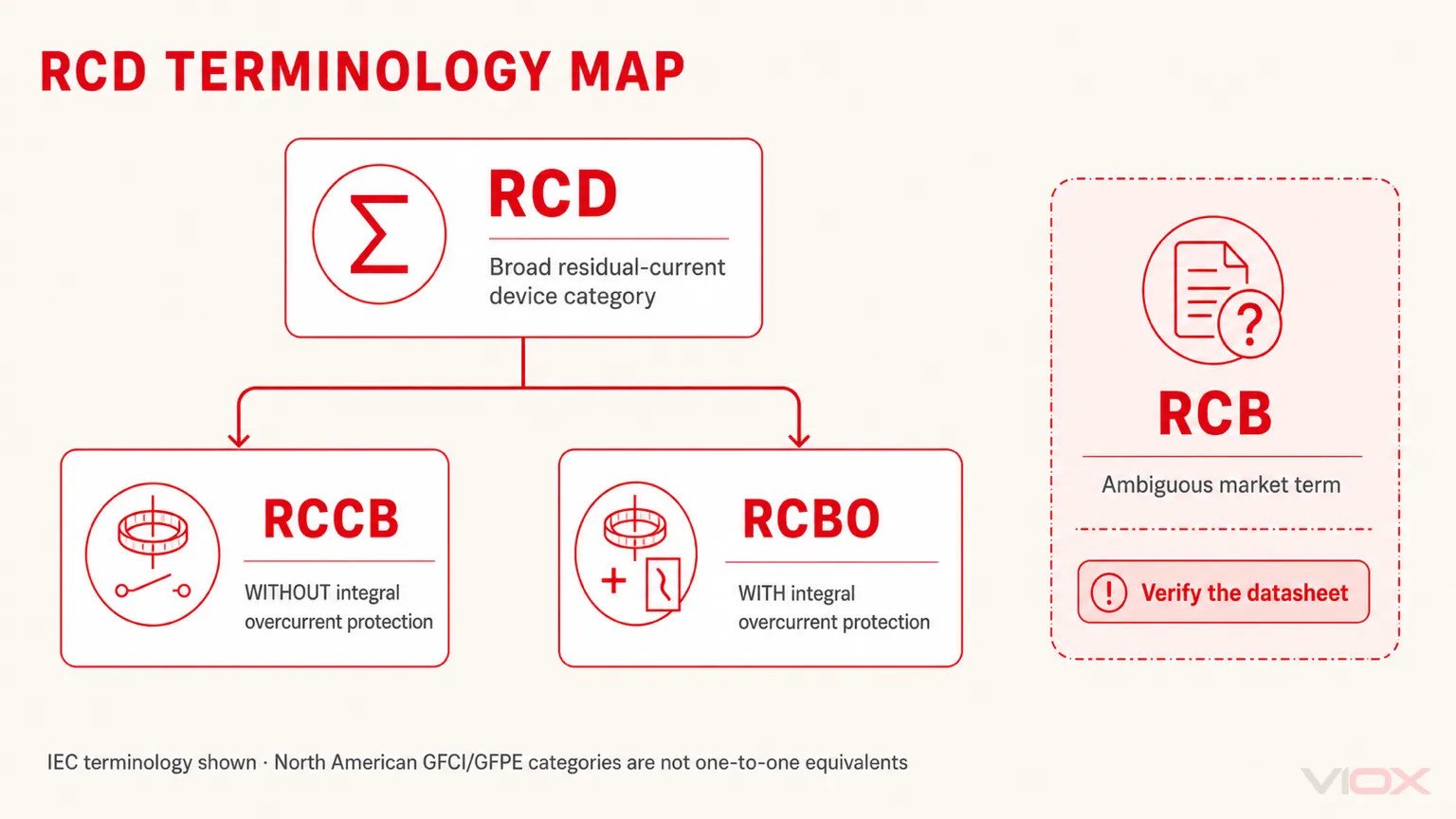

RCB, RCD и RCCB: одно и то же?
Эти три термина часто путают, но они не являются равнозначными по точности.
| Термин | Строгое значение | Общепринятое рыночное использование | Риск при неправильном понимании |
|---|---|---|---|
| КОД | Устройство защитного отключения | Общая категория устройств защитного отключения (УЗО) | Пользователь может не знать, идет ли речь об RCCB, RCBO или другом типе УЗО |
| RCCB | Автоматический выключатель дифференциального тока | Устройство, предназначенное исключительно для защиты от токов утечки | Пользователь может ошибочно предположить, что оно также обеспечивает защиту от перегрузки |
| RCB | Выключатель остаточного тока | Нестрогий или региональный термин, часто используемый в разговорной речи для обозначения RCCB/УЗО | Идентификация продукта может быть неясной без подтверждения техническим паспортом |
В разговорной речи люди могут использовать термины RCB, RCD и RCCB как синонимы. В инженерных и закупочных целях безопаснее использовать точные определения:
- КОД это общая категория.
- RCCB это конкретный тип устройства защитного отключения (УЗО).
- RCB это менее точный термин, который следует уточнить в техническом паспорте изделия.
Если в коммерческом предложении указано “RCB”, уточните, имеется ли в виду RCCB, RCBO или другое устройство защитного отключения.
RCCB против RCBO: только защита от токов утечки против комбинированной защиты.
Разница между RCCB и RCBO — один из самых популярных поисковых запросов в ваших данных GSC.
| Предмет | RCCB | RCBO |
|---|---|---|
| Полная форма | Автоматический выключатель дифференциального тока | Выключатель остаточного тока с защитой от перегрузки по току |
| Защита от токов утечки на землю. | ДА | ДА |
| Защита от перегрузки | НЕТ | ДА |
| Защита от короткого замыкания | НЕТ | ДА |
| Требуется ли отдельный автоматический выключатель (MCB)? | Да, в большинстве схем электроснабжения | Не для одной и той же базовой функции защиты от сверхтоков |
| Изоляция неисправности | Один ВДТ (RCCB) может защищать несколько цепей | Каждый АВДТ (RCBO) может защищать одну цепь индивидуально |
| Пространство панели | Может быть экономически выгодным для групповой защиты | Позволяет сэкономить место по сравнению с раздельным использованием автоматического выключателя (MCB) и ВДТ (RCCB) на каждую цепь |
| Типичное использование | Групповая защита от токов утечки | Комбинированная защита отдельной цепи |
ВДТ (RCCB) не “хуже”, чем АВДТ (RCBO). Они разные. ВДТ полезен для групповой защиты от дифференциального тока, когда защита от сверхтоков обеспечивается отдельно. АВДТ полезен там, где каждая цепь требует защиты как от утечки, так и от сверхтоков в одном устройстве.
Для более детального сравнения см. сравнению АВДТ (RCBO) и комбинации ВДТ (RCCB) + автоматический выключатель (MCB).
УЗО против АВДТ
УЗО — это широкая категория устройств защиты от токов утечки. АВДТ — это конкретное устройство, объединяющее защиту от токов утечки с защитой от сверхтоков.
Когда кто-то спрашивает “УЗО или АВДТ”, ответ зависит от того, используется ли термин «УЗО» как широкая категория или имеется в виду конкретное устройство типа ВДТ (RCCB).
Если под “УЗО” подразумевается только ВДТ (RCCB) без защиты от сверхтоков, то для него требуется отдельный автоматический выключатель. Если устройство является АВДТ (RCBO), оно уже объединяет в себе функции датчика тока утечки и автоматического выключателя (MCB) для защиты от перегрузки и короткого замыкания. Именно поэтому название изделия, маркировка на лицевой панели и технический паспорт важнее, чем разговорные термины.
Автоматический выключатель (MCB) против ВДТ (RCCB) против АВДТ (RCBO)
Это самый простой способ выбора между тремя наиболее распространенными устройствами для конечных цепей.
Пример:
- В базовой цепи освещения может использоваться автоматический выключатель (MCB) для защиты от сверхтоков.
- Группа цепей может быть защищена устройством защитного отключения (УЗО) в сочетании с индивидуальными автоматическими выключателями (MCB).
- Для кухни, ванной комнаты, наружной розетки или критически важной конечной цепи может использоваться дифференциальный автоматический выключатель (RCBO) для индивидуальной комбинированной защиты.
Информацию по выбору RCBO см. Как правильно выбрать АВДТ.
MCB против MCCB
Как MCB, так и MCCB обеспечивают защиту от сверхтоков. Разница заключается главным образом в области применения, уровне тока, отключающей способности, физических размерах и возможности регулировки.
| Фактор | MCB | MCCB |
|---|---|---|
| Полная форма | Миниатюрный автоматический выключатель | Автоматический выключатель в литом корпусе |
| Основная роль | Защита конечной или ответвительной цепи | Защита фидера, более крупной цепи или промышленного оборудования |
| Диапазон тока | В целом ниже | В целом выше |
| Отключающая способность | Ниже, чем у MCCB во многих областях применения | Доступны варианты с более высокими характеристиками |
| Регулировка срабатывания | Обычно фиксированные настройки | Часто регулируется в зависимости от модели |
| Типичное использование | Жилые и небольшие коммерческие распределительные щиты | Коммерческие, промышленные, моторные и распределительные фидеры |
Используйте модульный автоматический выключатель (MCB) для небольших конечных цепей. Используйте силовой автоматический выключатель в литом корпусе (MCCB), если сила тока, уровень тока короткого замыкания или проект системы требуют устройства повышенной прочности.
Специальную статью см. в MCCB против MCB.
Как на самом деле работают эти устройства?
Названия легче понять, когда знаешь, что находится внутри устройства.
MCB и MCCB: Термомагнитная защита от сверхтоков
Большинство базовых автоматических выключателей (MCB) используют два принципа срабатывания:
- A биметаллическая пластина изгибается при нагреве под воздействием длительного тока перегрузки.
- A магнитная катушка или соленоид быстро реагирует на высокий ток короткого замыкания.
Именно поэтому MCB может срабатывать медленно при перегрузке, но почти мгновенно при серьезном коротком замыкании. MCCB используют тот же принцип защиты в большем масштабе, часто с более высокой отключающей способностью и, в зависимости от модели, с регулируемыми термомагнитными или электронными расцепителями.
RCD и RCCB: Обнаружение тока нулевой последовательности
УЗО и выключатели дифференциального тока (RCCB) работают по-разному. Они сравнивают ток, выходящий через фазный проводник, с током, возвращающимся через нейтральный проводник. В исправной цепи эти токи должны быть равны.
Основным компонентом обычно является трансформатор тока нулевой последовательности, также называемая дифференциальный трансформатор тока или ZCT. Если часть тока утекает на землю из-за нарушения изоляции, повреждения корпуса оборудования, воздействия влаги или прикосновения человека, баланс токов нарушается, и устройство защитного отключения срабатывает.
Именно поэтому RCCB может обнаруживать ток утечки, но не заменяет автоматический выключатель (MCB) для защиты от перегрузки или короткого замыкания.
RCBO: сочетание функций УЗО и защиты автоматического выключателя (MCB)
АВДТ (RCBO) объединяет оба принципа в одном корпусе устройства:
- обнаружение дифференциального тока с помощью трансформатора тока нулевой последовательности (ТТНП) или аналогичной системы обнаружения дифференциального тока
- защита от перегрузки и короткого замыкания с помощью расцепителей, аналогичных тем, что используются в автоматических выключателях (MCB)
Такое сочетание полезно, но оно также означает, что необходимо тщательно изучать технический паспорт: номинальный ток, отключающая способность, чувствительность к дифференциальному току, тип дифференциального тока, характеристика срабатывания, конфигурация полюсов и схема подключения имеют значение.
Соответствующие стандарты МЭК (IEC)
Стандарты помогают различать внешне похожие устройства. Их не следует рассматривать как декоративную маркировку.
| Стандарт | Общий контекст устройства | Почему это важно |
|---|---|---|
| IEC 60898-1 | Автоматические выключатели для защиты от сверхтоков в бытовых и аналогичных установках | Помогает определить характеристики автоматических выключателей для защиты от перегрузки и короткого замыкания в конечных цепях |
| МЭК 60947-2 | Автоматические выключатели в литом корпусе (MCCB) и промышленные низковольтные автоматические выключатели | Применимо для промышленных автоматических выключателей, работающих в тяжелых условиях эксплуатации |
| IEC 61008-1 | Устройства защитного отключения (RCCB) без встроенной защиты от сверхтоков | Применимо к устройствам защитного отключения (УЗО), требующим отдельной защиты от сверхтоков |
| IEC 61009-1 | Автоматические выключатели, управляемые дифференциальным током, со встроенной защитой от сверхтоков (RCBO) | Применимо к устройствам, сочетающим в себе функции защиты от дифференциального тока и сверхтоков |
| IEC 62423 | Устройства защитного отключения типов F и B | Применимо в случаях, где могут возникать дифференциальные токи смешанной частоты или сглаженного постоянного тока |
Стандарт, указанный на этикетке, не является автоматическим подтверждением того, что устройство подходит для вашей цепи. Он лишь указывает, к какому семейству продуктов и системе испытаний относится устройство. Фактические номинальные характеристики и область применения по-прежнему требуют проверки.
Типовые номинальные характеристики и их значение
Используйте эти значения в качестве практического ориентира, а не как универсальные пределы. Точные номинальные характеристики зависят от серии продукта, стандарта, рынка и технического паспорта производителя.
- MCB (автоматический выключатель): обычно используется для конечных цепей, часто до 63А или 125А в зависимости от серии; стандартная отключающая способность составляет 6кА и 10кА для многих жилых и коммерческих щитов, при этом кривые отключения (B, C или D) должны выбираться исходя из пускового тока нагрузки.
- MCCB (силовой автоматический выключатель в литом корпусе): используется для фидерных линий с более высокими токами и промышленного распределения электроэнергии; номинальные токи могут достигать сотен или тысяч ампер, с гораздо более высокими значениями отключающей способности в зависимости от модели.
- УЗО (RCCB): обычно выбирается по номинальному току и току утечки, например, 30 мА для защиты персонала, а также с более высокой уставкой, такой как 100 мА или 300 мА, для противопожарной защиты или защиты вышестоящих цепей, если это допускается местными нормами.
- RCBO: выбирается обеими сторонами устройства: номинальный ток, как у автоматического выключателя (MCB), кривая отключения B/C/D и отключающая способность, а также чувствительность к дифференциальному току и тип дифференциального тока, как у устройства защитного отключения (RCD).
Самая большая практическая ошибка — сравнивать только номинальный ток в амперах. УЗО (RCCB) на 40 А, автоматический выключатель (MCB) на 40 А и дифференциальный автомат (RCBO) на 40 А обеспечивают разную степень защиты.

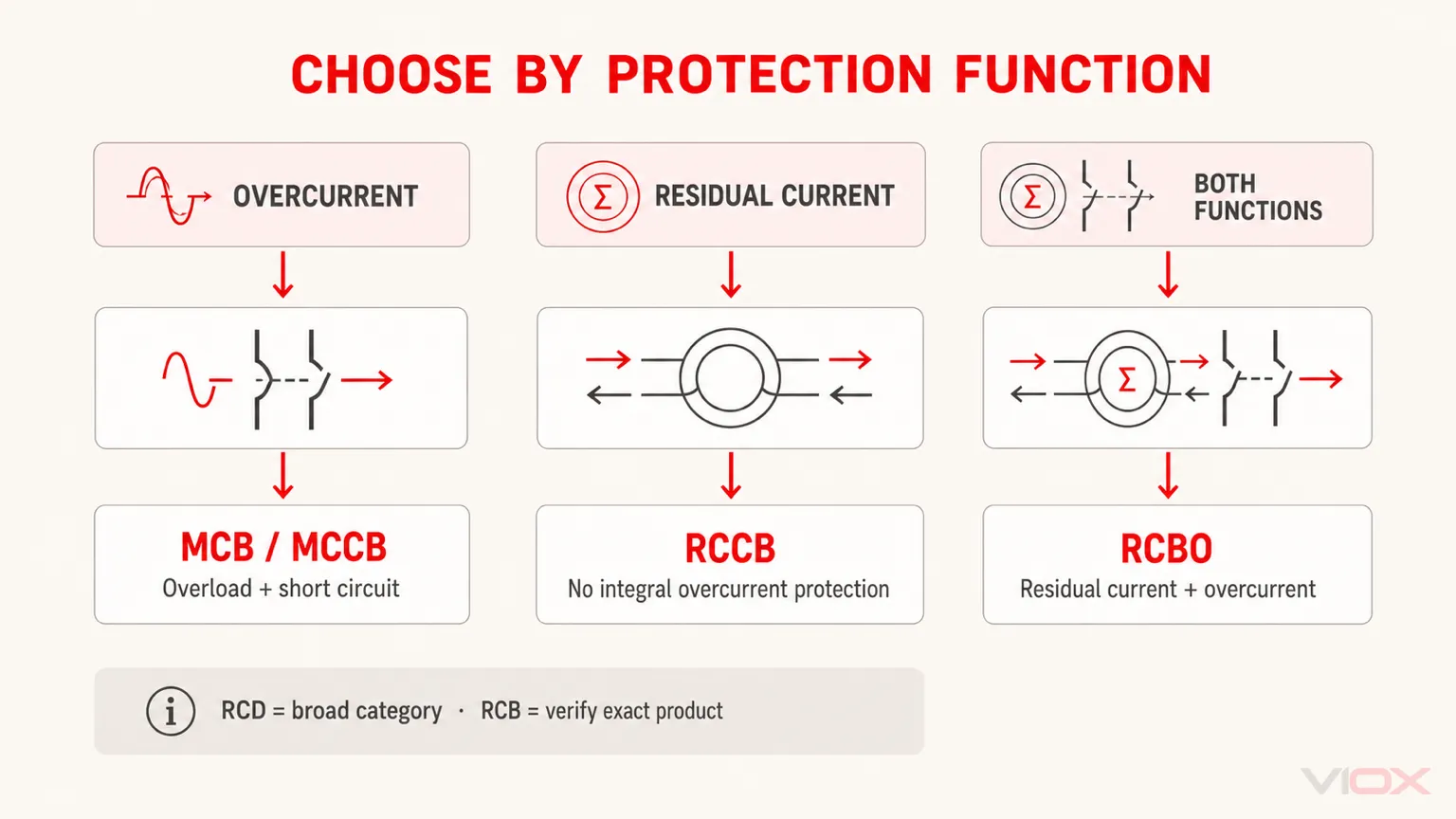

Карта функций защиты
| Неисправность или риск | MCB | MCCB | RCCB | RCBO |
|---|---|---|---|---|
| Перегрузка | ДА | ДА | НЕТ | ДА |
| Короткое замыкание | ДА | ДА | НЕТ | ДА |
| Утечка на землю | НЕТ | Нет, если не используется специальный модуль защиты от утечки тока | ДА | ДА |
| Снижение риска поражения электрическим током | НЕТ | Нет, если не используется в сочетании с защитой от дифференциального тока | ДА | ДА |
| Защита более мощных питающих линий | Ограниченный | ДА | НЕТ | Ограничено ассортиментом продукции |
| Комбинированная защита отдельной цепи | НЕТ | Обычно нет | НЕТ | ДА |
Эта карта часто удобнее, чем запоминание аббревиатур. Начните с типа неисправности, затем выберите устройство.
Как выбрать подходящее устройство
| Ситуация | Обычно начинают с | Почему |
|---|---|---|
| Стандартная защита от перегрузки по току конечной цепи | MCB | Компактный и подходит для многих ответвлений цепи |
| Фидер с более высоким током или промышленное распределение | MCCB | Лучше подходит для приложений с большей мощностью |
| Защита от утечки с отдельным устройством защиты от перегрузки по току | RCCB | Обеспечивает только защиту от дифференциального тока |
| Комбинированная защита от утечки и перегрузки по току в одной цепи | RCBO | Объединяет несколько функций защиты в одном устройстве |
| Общее требование к устройству защитного отключения в спецификации | Категория УЗО | Уточнить, имеется ли в виду ВДТ (RCCB), АВДТ (RCBO) или другой тип УЗО |
| Неясная формулировка “RCB” в коммерческом предложении” | Запросить технический паспорт (datasheet) | Термин «RCB» может быть неточным |
Перед выбором задайте вопрос:
- Нужна ли мне защита от сверхтоков, защита от токов утечки или и то, и другое?
- Это конечная цепь или питающая линия большей мощности?
- Каков ожидаемый ток короткого замыкания?
- Находится ли цепь во влажном помещении, на улице, на кухне, в ванной комнате или в зоне повышенного риска?
- Требуется ли в распределительном щите индивидуальная защита цепей от неисправностей?
- Каковы требования местных нормативных документов или проектной спецификации?
- Какой тип дифференциального тока требуется: AC, A, F или B?
Для выбора типа дифференциального тока см. RCBO типов AC, A, F и B: в чем разница.
Заметки VIOX: Типичные ошибки при покупке
В запросах поставщикам одни и те же ошибки повторяются снова и снова. Обычно они возникают из-за того, что названия устройств считают взаимозаменяемыми, вместо того чтобы проверять их фактическую защитную функцию.
Ошибка 1: Считать RCB и MCB похожими устройствами
Они не похожи. MCB защищает от сверхтоков. RCB обычно относится к защите от остаточного тока. В распределительном щите могут потребоваться обе функции.
Ошибка 2: Полагать, что RCCB защищает от короткого замыкания
Сам по себе RCCB не обеспечивает защиту от перегрузки или короткого замыкания. Его необходимо использовать вместе с соответствующей защитой от сверхтоков.
Ошибка 3: Думать, что RCD всегда означает один конкретный продукт
RCD — это собирательный термин. В зависимости от рынка и контекста он может относиться к RCCB, RCBO или другому устройству защитного отключения.
Ошибка 4: Использовать RCBO везде без проверки номинальных характеристик
RCBO обеспечивает комбинированную защиту, однако его выбор по-прежнему должен основываться на номинальном токе, отключающей способности, чувствительности к дифференциальному току, типе дифференциального тока, характеристике срабатывания, конфигурации полюсов и местных нормативных требованиях.
Ошибка 5: Игнорирование типа УЗО для современных нагрузок
Современная электроника, зарядные устройства для электромобилей, фотоэлектрические инверторы, частотно-регулируемые приводы (ЧРП), системы ИБП и тепловые насосы могут создавать формы сигналов тока утечки, требующие использования устройств более высокого класса, чем базовый тип AC.
Например, покупатель может запросить недорогой ВДТ (RCCB) типа AC для цепи инвертора, зарядного устройства электромобиля или фотоэлектрической системы, основываясь только на подходящем номинальном токе. Номинал может оказаться неверным, если форма сигнала утечки не является синусоидальной. В таких случаях тип дифференциального тока должен быть проверен на соответствие нагрузке и местным требованиям.
Ошибка 6: Выбор по полному наименованию вместо функции защиты
Полные наименования полезны, но главный вопрос при выборе: какой тип неисправности необходимо обнаружить и отключить?
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В чем разница между RCB и MCB?
Автоматический выключатель (MCB) защищает от перегрузки и короткого замыкания. Устройство защитного отключения (RCB) обычно относится к защите от дифференциального тока или токов утечки на землю. Они не заменяют друг друга.
Является ли УЗО тем же самым, что и УДТ?
Не всегда. RCB — это общий термин, который может относиться к выключателю дифференциального тока, в то время как RCCB — это более специфическое название устройства: выключатель дифференциального тока без встроенной защиты от сверхтоков. Всегда проверяйте технический паспорт.
В чем разница между УЗО и ВДТ?
RCD — это общая категория устройств защитного отключения. RCCB — это специфический тип RCD, который обеспечивает защиту от токов утечки, но не обеспечивает защиту от перегрузки или короткого замыкания.
В чем разница между УЗО и АВДТ?
RCCB обеспечивает только защиту от токов утечки. RCBO объединяет в одном устройстве защиту от токов утечки, а также защиту от перегрузки и короткого замыкания.
Нужен ли мне MCB вместе с RCCB?
Да, в большинстве схем электроснабжения для RCCB требуется отдельная защита от сверхтоков с помощью MCB, MCCB или плавкого предохранителя, поскольку сам по себе RCCB не защищает от перегрузки или короткого замыкания.
Является ли УЗО-автомат (RCBO) лучше, чем автоматический выключатель (MCB)?
RCBO обеспечивает более широкую защиту, так как включает в себя как защиту от токов утечки, так и защиту от сверхтоков. Однако это не означает, что он автоматически лучше для любой цепи. Правильный выбор зависит от требований к защите и проектирования системы.
Что означает аббревиатура RCB в электротехнике?
RCB обычно расшифровывается как Residual Current Breaker (выключатель дифференциального тока), но этот термин менее точен, чем RCCB или RCBO. При технических закупках уточняйте точный тип устройства.
Что лучше: RCD, RCCB или RCBO?
Это не выбор в категории “лучше или хуже”. RCD — это широкая категория, RCCB обеспечивает только защиту от утечки тока, а RCBO объединяет защиту от утечки и сверхтоков. Выбирайте устройство исходя из требуемой функции защиты.
Заключительный совет
Не выбирайте эти устройства, ориентируясь только на аббревиатуру. Выбирайте их по функции защиты.
Если существует риск перегрузки или короткого замыкания, начните с MCB или MCCB. Если существует риск утечки на землю или поражения электрическим током, рассмотрите RCD или RCCB. Если цепь требует защиты как от утечки, так и от сверхтоков в одном устройстве, используйте RCBO.
Практическое правило просто: MCB/MCCB защищают проводку от чрезмерного тока, RCD/RCCB/RCD защищают от тока утечки, а RCBO объединяет оба типа защиты.
