MCCB расшифровывается как “Автоматический выключатель в литом корпусе“ – важнейшее устройство защиты электрооборудования, которое автоматически прерывает поток электрического тока при обнаружении перегрузки по току, короткого замыкания или замыкания на землю. Понимание полной формы аббревиатуры MCCB необходимо для специалистов-электриков, поскольку эти устройства являются критически важными компонентами безопасности, которые защищают цепи и оборудование от электрических повреждений, обеспечивая при этом безопасность персонала.
MCCB: Что означает MCCB?
MCCB расшифровывается как “Molded Case Circuit Breaker” (Автоматический выключатель в литом корпусе)” – автоматически управляемый электрический выключатель, предназначенный для защиты электрических цепей от повреждений, вызванных перегрузками по току, включая перегрузки и короткие замыкания. Полная форма аббревиатуры MCCB объясняет каждый компонент:

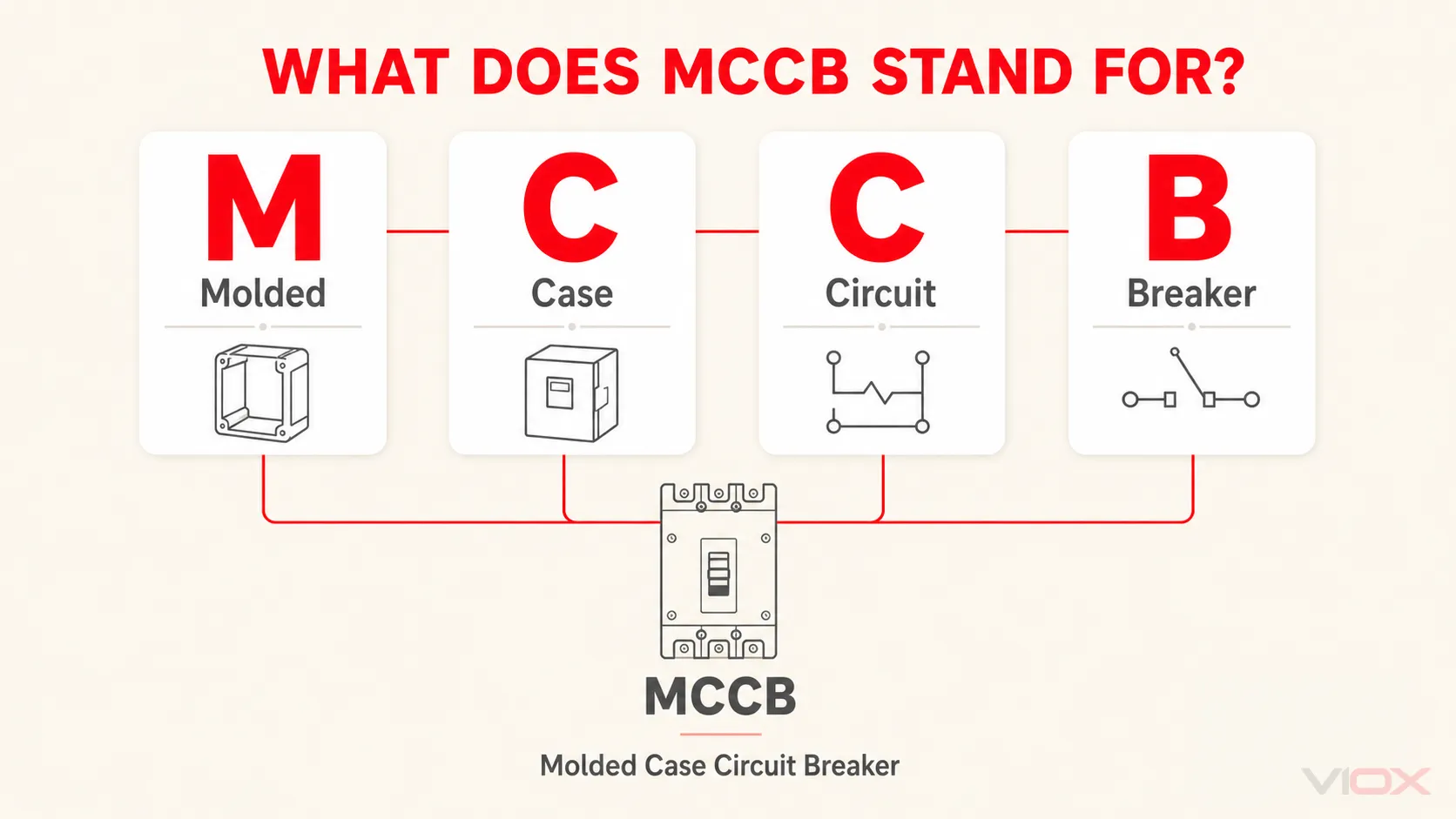

- M = Molded (Литой): Относится к изолирующему корпусу, изготовленному из литого термопластика
- C = Case (Корпус): Защитный корпус, в котором размещены все компоненты
- C = ЦепьCircuit (Цепь)
- B = Автоматический выключатель: Электрическая цепь, которую необходимо защитить
Breaker (Выключатель).
: Механизм переключения, который прерывает поток тока
- Рабочий механизм"Литой корпус" в полной форме аббревиатуры MCCB конкретно относится к изолирующему корпусу, изготовленному из литых термопластичных или термореактивных пластиковых материалов, который заключает в себе весь механизм защиты.
- Ключевые компоненты MCCB:Контакты
- : Управляют открытием и закрытием контактовСистема гашения дуги
- : Безопасно прерывает электрические дуги во время переключенияРасцепитель
- : Обнаруживает неисправности и запускает защитное действиеЛитой корпус
: Обеспечивает изоляцию и механическую защиту

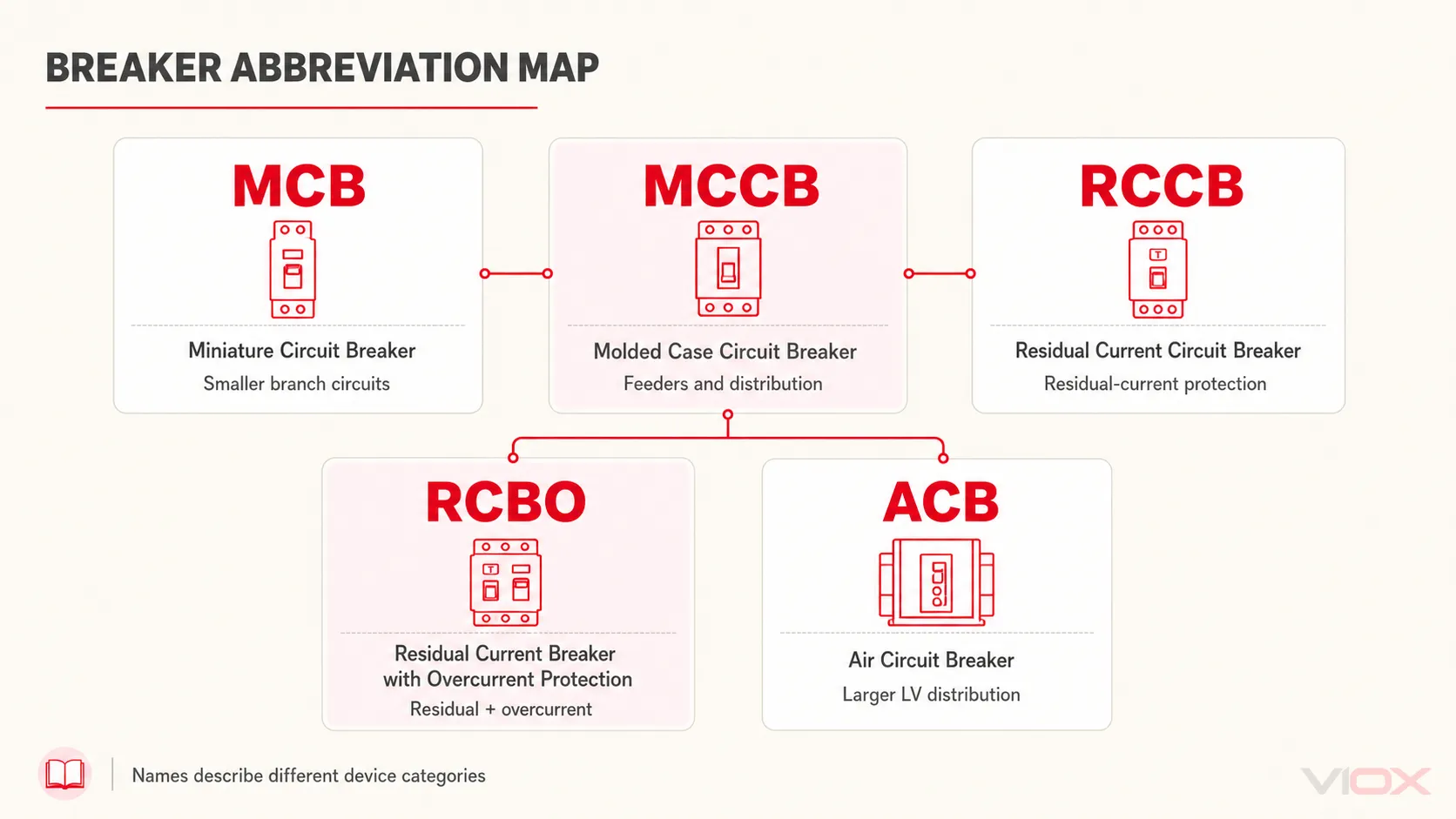

| Характеристика | MCCB | MCB | АКБ | Токоведущие контакты |
|---|---|---|---|---|
| Полная форма | Автоматический выключатель в литом корпусе | Миниатюрный автоматический выключатель | Воздушный автоматический выключатель | Вакуумный выключатель |
| Текущий рейтинг | : Проводят нормальный электрический ток | 6А – 63А | MCCB в сравнении с другими автоматическими выключателями: Полное сравнение | VCB (Вакуумный выключатель) |
| 100A – 2500A | До 1000 В переменного тока | 800A – 6300A | До 15 кВ | 1000A – 50000A |
| Разрывная способность | Уровень напряжения | До 440 В переменного тока | До 38 кВ | 10 кА – 200 кА |
| Приложения | 3 кА – 25 кА | Жилые, легкие коммерческие | Тяжелая промышленность | 50 кА – 100 кА |
| Возможность регулировки | Регулируемые параметры поездки | 25 кА – 80 кА | Промышленность, коммерция | Промышленность, коммерция |
| Стоимость | Средний | Низкий | Высокий | Очень высокий |
Передача электроэнергии
Фиксированные настройки срабатывания
- Широкие возможности регулировки
- ПриложенияПонимание MCCB: Типы и их применение
- Характеристики1. MCCB с электронным расцепителем
Усовершенствованная защита на основе микропроцессора
- : Критически важные промышленные процессы, центры обработки данных
- Приложения: Точные кривые отключения, возможности связи, функции измерения
- Характеристики2. Термомагнитные MCCB
Комбинация тепловой и магнитной защиты
- : Общее промышленное и коммерческое использование
- Приложения: Надежная защита от перегрузки и короткого замыкания
- Характеристики3. MCCB только с магнитной защитой
Мгновенная только магнитная защита
: Защита двигателя, защита трансформатора
| Параметр | Соображения | Типичные значения |
|---|---|---|
| Номинальный ток (В) | : Быстрая реакция на короткие замыкания | Критерии выбора MCCB и технические характеристики |
| Основные параметры выбора: | Ток нагрузки + запас прочности 25% | 100A, 160A, 250A, 400A, 630A |
| Номинальное напряжение | Отключающая способность (Icu) | Должна превышать ток короткого замыкания в точке установки |
| Количество полюсов | 25 кА, 36 кА, 50 кА, 70 кА, 100 кА | Напряжение системы + коэффициент безопасности |
| Кривая пути | 415 В, 440 В, 690 В, 1000 В | Однофазный (2P) или трехфазный (3P, 4P) |
🔧 Совет эксперта: Всегда рассчитывайте ожидаемый ток короткого замыкания в точке установки перед выбором автоматического выключателя в литом корпусе (MCCB). Отключающая способность должна превышать это значение как минимум на 20%, чтобы обеспечить безопасную работу.
Принцип работы и функционирование MCCB
Нормальный режим работы:
- Текущие потоки через замкнутые контакты
- Тепловой элемент контролирует непрерывный ток
- Магнитный элемент контролирует мгновенный ток
- : Управляют открытием и закрытием контактов остается во взведенном положении
Обнаружение неисправности и отключение:
- Состояние перегрузки: Тепловой элемент постепенно нагревается, запускает механизм отключения
- Короткое замыкание: Магнитный элемент реагирует мгновенно, вызывает немедленное отключение
- Погасание дуги: Дугогасительные камеры и газ SF6 (в некоторых моделях) гасят электрическую дугу
- Разделение контактов: Контакты размыкаются, прерывая ток
Руководство по установке и требования безопасности
⚠️ Предупреждение о безопасности
Установка MCCB должна соответствовать IEC 60947-2, NEC Article 240 и местным электротехническим нормам. Всегда привлекайте квалифицированных электриков для установки и обслуживания.
Пошаговый процесс установки:
- Изоляция питания: Обеспечьте полное обесточивание системы
- : Выравнивание и укрепление монтажной поверхности: Установите MCCB на DIN-рейку или панель
- Выбор размера кабеля: Используйте кабели, рассчитанные как минимум на 125% от номинала MCCB
- Моменты затяжки: Применяйте значения крутящего момента, указанные производителем
- Процедура тестирования: Выполните испытания изоляции и функциональные испытания
- Маркировка: Четко обозначьте идентификацию цепи и номинальные значения
Критические требования к установке:
| Требование | Спецификация | Ссылка на код |
|---|---|---|
| Температура окружающей среды | от -25°C до +70°C | МЭК 60947-2 |
| Ориентация при монтаже | Предпочтительно вертикальное, горизонтальное допустимо | Спецификации производителя |
| Свободное пространство | Минимум 150 мм со всех сторон | НЕК 110.26 |
| Вентиляция | Требуется естественная циркуляция воздуха | Местные нормы |
Приложения и примеры использования
Промышленное применение:
- Центры управления двигателями: Защита промышленных двигателей и приводов
- Распределение электроэнергии: Защита главных и распределительных цепей
- Осветительные цепи: Крупные коммерческие и промышленные системы освещения
- Системы отопления, вентиляции и кондиционирования воздуха: Защита оборудования для отопления, вентиляции и кондиционирования воздуха
Коммерческое применение:
- Главное распределение электроэнергии в здании: Защита ввода электропитания
- Фидеры распределительных щитов: Защита цепей суб-распределения
- Аварийные системы: Защита цепей критической нагрузки
- Центры обработки данных: Защита серверов и систем бесперебойного питания (UPS)
Устранение распространенных проблем с MCCB
Проблемы с частым отключением:
| Проблема | Возможные причины | Решения |
|---|---|---|
| Неприятные отключения | Неправильный выбор размера, ослабленные соединения | Проверьте расчеты нагрузки, проверьте соединения |
| Отказ в отключении | Изношенные контакты, неисправный блок расцепителя | Замените MCCB, проверьте механизм отключения |
| Перегрев | Плохая вентиляция, перегрузка | Улучшите воздушный поток, уменьшите нагрузку |
| Сваривание контактов | Высокие токи короткого замыкания, недостаточная отключающая способность | Перейдите на более высокую отключающую способность |
🔧 Совет эксперта: Ведите записи о техническом обслуживании всех MCCB, включая случаи отключения, даты испытаний и любые аномалии. Эти данные помогают прогнозировать необходимость замены и повышать надежность системы.
Номинальные характеристики и соответствие стандартам MCCB
Международные стандарты:
- МЭК 60947-2: Низковольтное распределительное устройство и аппаратура управления
- УЛ 489: Стандарты на автоматические выключатели в литом корпусе
- IS 13947-2: Индийский стандарт на низковольтную аппаратуру распределения и управления
- NEMA AB1: Американский стандарт на автоматические выключатели в литом корпусе
Ключевые параметры номинальных характеристик:
| Тип номинала | Символ | Описание | Типичные значения |
|---|---|---|---|
| Номинальный ток | На сайте | Допустимый длительный ток | : Проводят нормальный электрический ток |
| Номинальное напряжение | Ue | Максимальное рабочее напряжение | 240 В – 1000 В |
| Разрывная способность | Icu | Максимальное прерывание тока короткого замыкания | 25 кА – 200 кА |
| Отключающая способность | Icm | Максимальный ток при включении | 2.1 × Icu |
Процедуры технического обслуживания и тестирования
График планового технического обслуживания:
| Частота | Мероприятия по техническому обслуживанию | Требования |
|---|---|---|
| Ежемесячно | Визуальный осмотр | Проверка на наличие повреждений, признаков перегрева |
| Ежеквартальный | Герметичность соединения | Проверка соответствия момента затяжки |
| Ежегодно | Тестирование отключения | Функциональная проверка системы защиты |
| 3-5 лет | Комплексное тестирование | Сопротивление изоляции, сопротивление контактов |
🔧 Совет эксперта: Документируйте все мероприятия по техническому обслуживанию и результаты испытаний. Многие электрические неисправности можно предотвратить с помощью надлежащих программ профилактического обслуживания.
Будущие тенденции и интеллектуальные технологии MCCB
Новые технологии:
- Подключение к Интернету вещей: Удаленный мониторинг и диагностика
- Прогностическое обслуживание: Прогнозирование отказов на основе искусственного интеллекта
- Цифровая связь: Интеграция с системами управления зданием
- Мониторинг энергии: Анализ качества электроэнергии в режиме реального времени
Часто задаваемые вопросы (FAQ)
Что означает аббревиатура MCCB в электротехнике?
MCCB расшифровывается как “Molded Case Circuit Breaker” (Автоматический выключатель в литом корпусе)”, который является типом устройства электрической защиты с литым пластиковым корпусом, в котором размещены механизм переключения и элементы защиты. Полная форма аббревиатуры MCCB указывает на метод его конструкции и основную функцию.
В чем разница между MCCB и MCB?
Основные различия заключаются в номинальном токе (MCCB: 100-2500A против MCB: 6-63A), применении (MCCB для промышленности против MCB для жилых помещений) и регулируемости (MCCB имеет регулируемые настройки отключения, а MCB имеет фиксированные настройки).
Как правильно выбрать MCCB для конкретного применения?
Выбирайте на основе тока нагрузки (добавьте запас прочности 25-30%), уровней тока короткого замыкания в точке установки, номинального напряжения, необходимого количества полюсов и условий окружающей среды. Всегда обращайтесь к электротехническим нормам и спецификациям производителя.
Каков типичный срок службы MCCB?
Правильно обслуживаемый MCCB обычно служит 15-25 лет в нормальных условиях эксплуатации. Однако частые прерывания короткого замыкания или суровые условия окружающей среды могут сократить срок службы.
Можно ли использовать MCCB для защиты двигателя?
Да, MCCB обычно используются для защиты двигателей, особенно крупных. Однако их следует комбинировать с реле защиты двигателя или тепловыми реле перегрузки для всесторонней защиты.
Какие меры предосторожности необходимо соблюдать при работе с MCCB?
Всегда обесточивайте цепи перед техническим обслуживанием, используйте соответствующие СИЗ, соблюдайте процедуры блокировки/маркировки, проверяйте правильность момента затяжки при установке и обеспечивайте соответствие электротехническим нормам. Установку и техническое обслуживание должны выполнять только квалифицированные электрики.
Как часто следует тестировать MCCB?
Рекомендуется ежегодное функциональное тестирование для критически важных приложений, а комплексное тестирование - каждые 3-5 лет. Приложения с высокой интенсивностью работы могут потребовать более частого тестирования.
Что вызывает отказ MCCB?
Распространенные причины включают электрические перегрузки, короткие замыкания, превышающие отключающую способность, факторы окружающей среды (влажность, температура), механический износ и ненадлежащее техническое обслуживание.
Заключение: Понимание полной формы аббревиатуры MCCB для электробезопасности
Понимание Полная форма аббревиатуры MCCB и функциональность имеет решающее значение для электробезопасности и надежности системы. Полная форма аббревиатуры MCCB – Molded Case Circuit Breaker (Автоматический выключатель в литом корпусе) – представляет собой важные устройства защиты, которые обеспечивают надежную защиту от неисправностей в промышленных и коммерческих приложениях.
Ключевые выводы: Полная форма аббревиатуры MCCB указывает на литую конструкцию, в которой размещены сложные механизмы защиты. Всегда правильно выбирайте размер MCCB для вашего применения, соблюдайте правила установки, соблюдайте регулярные графики тестирования и обращайтесь к квалифицированным специалистам-электрикам для сложных установок. Правильный выбор и техническое обслуживание MCCB обеспечивают безопасность персонала и защиту оборудования в электрических системах.
Для сложных электроустановок или в случае сомнений относительно выбора MCCB всегда консультируйтесь с сертифицированными инженерами-электриками и соблюдайте местные электротехнические нормы и стандарты.
