Главный автоматический выключатель и автоматический выключатель отходящей линии: функции, номиналы и роль в распределительном щите

Краткий ответ

A главный автоматический выключатель — это автоматический выключатель, установленный на вводе распределительного щита, секции шин или системы распределения электроэнергии. Он может отключать и защищать группу нижестоящих цепей в пределах своей зоны ответственности. А автоматический выключатель отходящей линии — это нижестоящее устройство, предназначенное для одной отходящей цепи или группы нагрузок.

Различие заключается в роли в электрической системе, а не в универсальной конструкции выключателя. В зависимости от сборки и применения, главным выключателем может быть воздушный автоматический выключатель (ACB), автоматический выключатель в литом корпусе (MCCB) или другое одобренное устройство. Выключателем отходящей линии может быть MCCB, модульный автоматический выключатель (MCB) или специализированное защитное устройство. Положение, номинальный ток и физические размеры сами по себе не определяют роль устройства.

Практическое правило гласит:

Главный = защита и отключение вышестоящей группы. Ответвление = защита и изоляция нижестоящей цепи. Селективность между ними должна быть проверена; она не является автоматической.

Главный автоматический выключатель и автоматический выключатель ответвления: краткий обзор

Пункт сравнения	Главный выключатель	Автоматический выключатель ответвления цепи
Положение в системе	Выше шины, секции панели, группы фидеров или нижестоящих устройств	Ниже главного или другого фидерного устройства
Первичная зона защиты	Входящие проводники и/или распределительная секция и нижестоящая группа, согласно проекту	Одно исходящее ответвление, фидер, машина или группа нагрузок
Эффект ручного размыкания	Отключает питание нагрузок, управляемых этим главным выключателем	Отключает питание только от соответствующей ему цепи
Задача локализации неисправностей	Срабатывает при неисправностях в своей зоне или в качестве резервного устройства, если этого требует координация защиты	Должен устранять неисправность в своей зоне до срабатывания исправного вышестоящего главного выключателя при условии обеспечения селективности
Типовые семейства продукции	ACB, MCCB, селективный главный автоматический выключатель или другой одобренный автоматический выключатель	MCB, MCCB, RCBO или другой специализированный автоматический выключатель
Основа номинальных параметров	Источник, питающая линия, шина/сборка, уровень тока короткого замыкания, селективность нижестоящих устройств, рабочий режим	Проводники, нагрузка, пусковой ток, уровень тока короткого замыкания, требуемая функция защиты, селективность вышестоящих устройств
Основной проектный риск	Необоснованное срабатывание вышестоящего устройства приводит к масштабному отключению; недостаточный номинал может привести к повреждению сборки	Неверный номинал или характеристика могут не обеспечить защиту ответвления или привести к ложному срабатыванию
Необходимые подтверждающие данные	Однолинейная схема, расчет нагрузки и токов короткого замыкания, данные сборки, настройки автоматического выключателя, таблицы селективности	Данные проектирования ответвлений, кривые/настройки автоматического выключателя, уровень токов повреждения, совместимость сборки, таблицы селективности

Данное сравнение в широком смысле применимо к низковольтному распределению электроэнергии, однако точная терминология и требования различаются в системах IEC и североамериканских стандартах. Всегда используйте однолинейную схему проекта, применимые правила монтажа, документацию на сборку и точные данные автоматического выключателя.

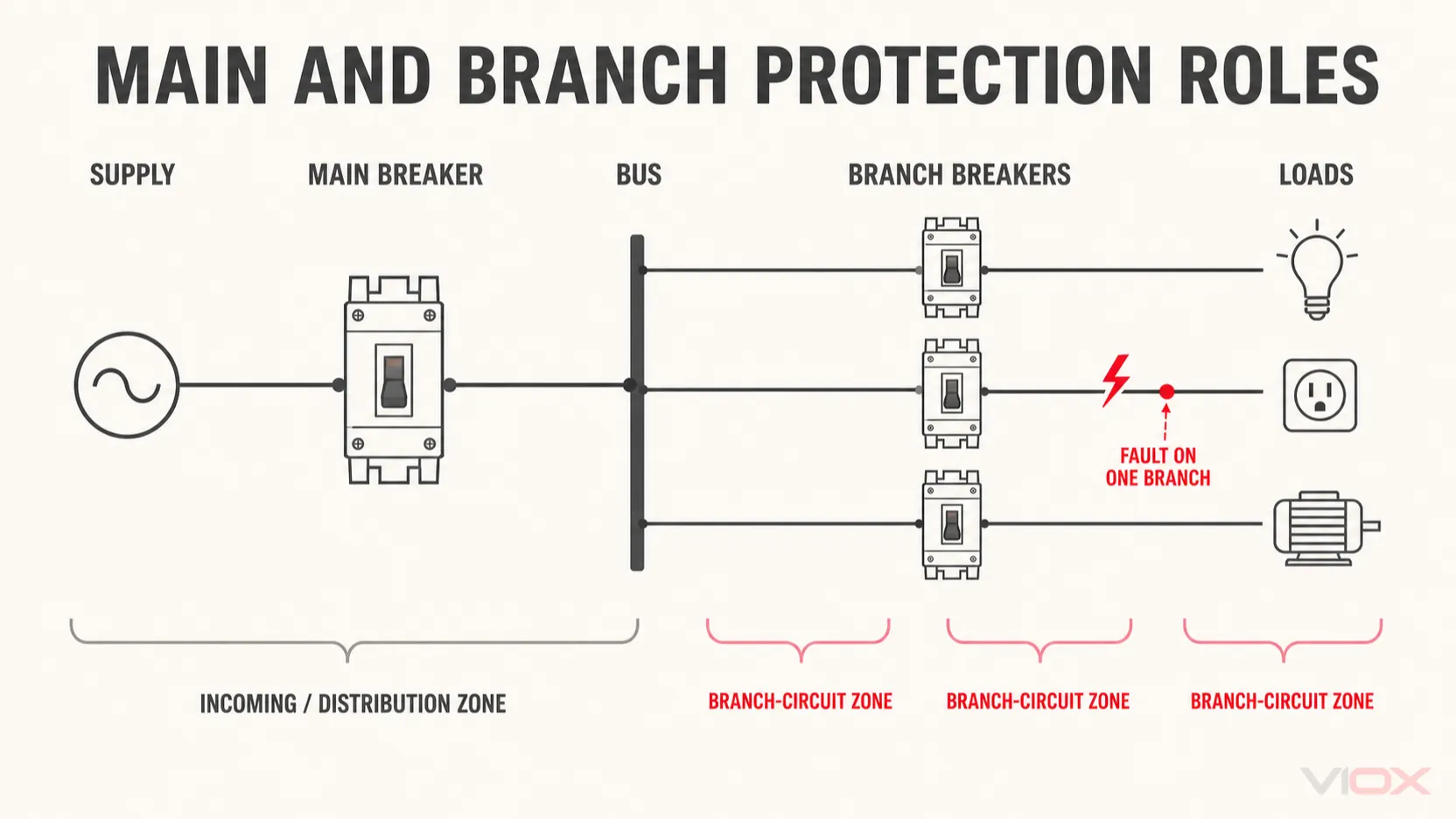

Карта ролей в системе

Упрощенный путь распределения выглядит следующим образом:

Питание / трансформатор
        ↓
Главный автоматический выключатель
        ↓
Шина панели или распределительного щита
        ↓
Автоматические выключатели ответвлений
        ↓
Отходящие цепи и нагрузки

Эти обозначения описывают место каждого устройства в иерархии защиты. Они не определяют его внутреннюю технологию.

Главный автоматический выключатель обычно является устройством со стороны линии или вышестоящим устройством для автоматических выключателей, подключенных к его шине ниже по схеме. Каждый отходящий автоматический выключатель является устройством со стороны нагрузки или устройством, расположенным ниже по схеме относительно этого главного выключателя. В более крупной установке один и тот же MCCB может быть отходящим устройством в одном распределительном щите и главным устройством для нижестоящей панели. Роль зависит от описываемой границы системы.

Функции главного автоматического выключателя

В пределах установленной границы системы главный автоматический выключатель может выполнять две важные функции:

1. Защита от перегрузки по току: он срабатывает в соответствии со своими характеристиками отключения, когда ток, проходящий через главный выключатель, превышает допустимый порог и длительность.
2. Групповое отключение: его размыкание отключает нижестоящую шину и цепи, питающиеся через это устройство.

Эти функции должны быть четко определены. Главный автоматический выключатель не обязательно обеспечивает достаточную защиту каждого нижестоящего проводника сам по себе; для отходящих проводников обычно требуется установка защиты в соответствующих местах. Кроме того, размыкание главного автоматического выключателя не гарантирует, что все части оборудования обесточены. Его клеммы со стороны линии могут оставаться под напряжением, а генераторы, фотоэлектрические системы, источники бесперебойного питания, секционные выключатели или другие источники могут подавать напряжение на части электрической системы.

В североамериканской терминологии распределительных щитов, UL Solutions поясняет, что выключатель или автоматический выключатель, управляющий всеми цепями нагрузки, маркируется как главный в зависимости от конфигурации распределительного щита. В контексте IEC эта роль определяется конструкцией сборки и установки, а не отдельным классом изделий “главный автоматический выключатель”.

Функции отходящего автоматического выключателя

Отходящий автоматический выключатель защищает и отключает меньшую нижестоящую зону: например, одну конечную цепь, фидер питания оборудования, группу освещения, цепь розеток или фидер питания отходящего распределительного щита.

Его технические характеристики должны соответствовать этой зоне. Важные исходные данные включают:

• допустимую токовую нагрузку проводников и условия прокладки;
• ток нагрузки и пусковые характеристики или броски тока;
• напряжение системы, частота и количество полюсов;
• ток короткого замыкания в точке установки;
• необходимые функции защиты от перегрузки, короткого замыкания, дифференциального тока, замыкания на землю или дугового пробоя;
• вышестоящее устройство и требуемая селективность; и
• совместимость с панелью или распределительным щитом.

Групповой автоматический выключатель не обеспечивает автоматическую защиту вводных проводников панели или каждого устройства, расположенного выше по цепи. Его зона ответственности ограничена границами, установленными проектом электрической системы.

Более широкую классификацию см. в Типы автоматических выключателей. Что касается терминологии конечных цепей, то руководство по MCB VIOX разъясняет роль и пределы защиты автоматического выключателя.

«Главный» и «отходящий» — это роли; MCB, MCCB и ACB — это семейства изделий

Один из распространенных источников путаницы — это аббревиатура MCB. В документации VIOX и в широко используемой терминологии IEC, MCB означает миниатюрный автоматический выключатель. В некоторых североамериканских документах на распределительные щиты термин “MCB panelboard” используется для обозначения распределительного щита с главным автоматическим выключателем, однако эта аббревиатура не должна переноситься в глобальное сравнение продуктов без пояснений.

Семейство продуктов	Возможная основная роль	Возможная роль в ответвлении	Важная граница (предел).
MCB	Может выполнять роль вводного защитного устройства в некоторых небольших одобренных конфигурациях распределительных щитов	Обычно используется для конечных цепей и небольших отходящих цепей	Фиксированные характеристики, напряжение, отключающая способность и совместимость со щитом должны соответствовать области применения
MCCB	Обычно используется в качестве главного или фидерного автоматического выключателя в коммерческих и промышленных распределительных сетях	Может защищать более крупные ответвления, оборудование, фидеры или нижестоящие панели	Типоразмер, блок расцепителей, настройки, отключающая способность, аксессуары и данные по сборке различаются в зависимости от модели
АКБ	Обычно используется в качестве вводного аппарата, секционного выключателя или мощного отходящего фидера в низковольтных распределительных щитах	Может использоваться в качестве устройства отходящей линии в крупных системах	Применение зависит от конструкции распределительного щита, номинальных параметров, стойкости к токам короткого замыкания, блока расцепителей и селективности
RCBO или специализированный автоматический выключатель	Обычно не выбирается только на основании того, что устройство является “главным”	Используется там, где для ответвления требуется комбинированная защита от сверхтоков и дифференциального тока или другая специализированная функция	Выбор определяется функцией защиты и региональными требованиями

Эта таблица является картой ролей, а не схемой взаимозаменяемости. MCB, MCCB и ACB не являются взаимозаменяемыми, даже если их номиналы тока перекрываются. См. MCCB против MCB для принятия решения по семейству продуктов и Полное наименование и функции ACB для контекста систем распределения большой мощности.

Главный автоматический выключатель, главный разъединитель и панель только с главными клеммами — это не одно и то же

Главный автоматический выключатель сочетает в себе функцию защиты с возможностью отключения питания нижестоящих цепей. А главный разъединитель — это устройство, предназначенное для отключения соответствующей цепи питания; в зависимости от типа установки это может быть автоматический выключатель, выключатель-разъединитель, предохранительный выключатель или другое разрешенное устройство.

A панель только с вводными клеммами (MLO) не имеет встроенного автоматического выключателя. Входящие проводники подключаются к клеммам, питающим шину, а необходимая защита обеспечивается вышестоящим защитным устройством. В техническом паспорте Eaton основы проектирования распределительных щитов описывают это различие между встроенным главным автоматическим выключателем и вводными клеммами.

Таким образом, фраза “внутри этой панели нет главного автоматического выключателя” не обязательно означает “отсутствие вышестоящей защиты”. Это означает, что граница защиты и разъединения должна быть определена и проверена в другом месте. Для принятия решения по этому отдельному вопросу см. Распределительные щиты с MCB против MLO.

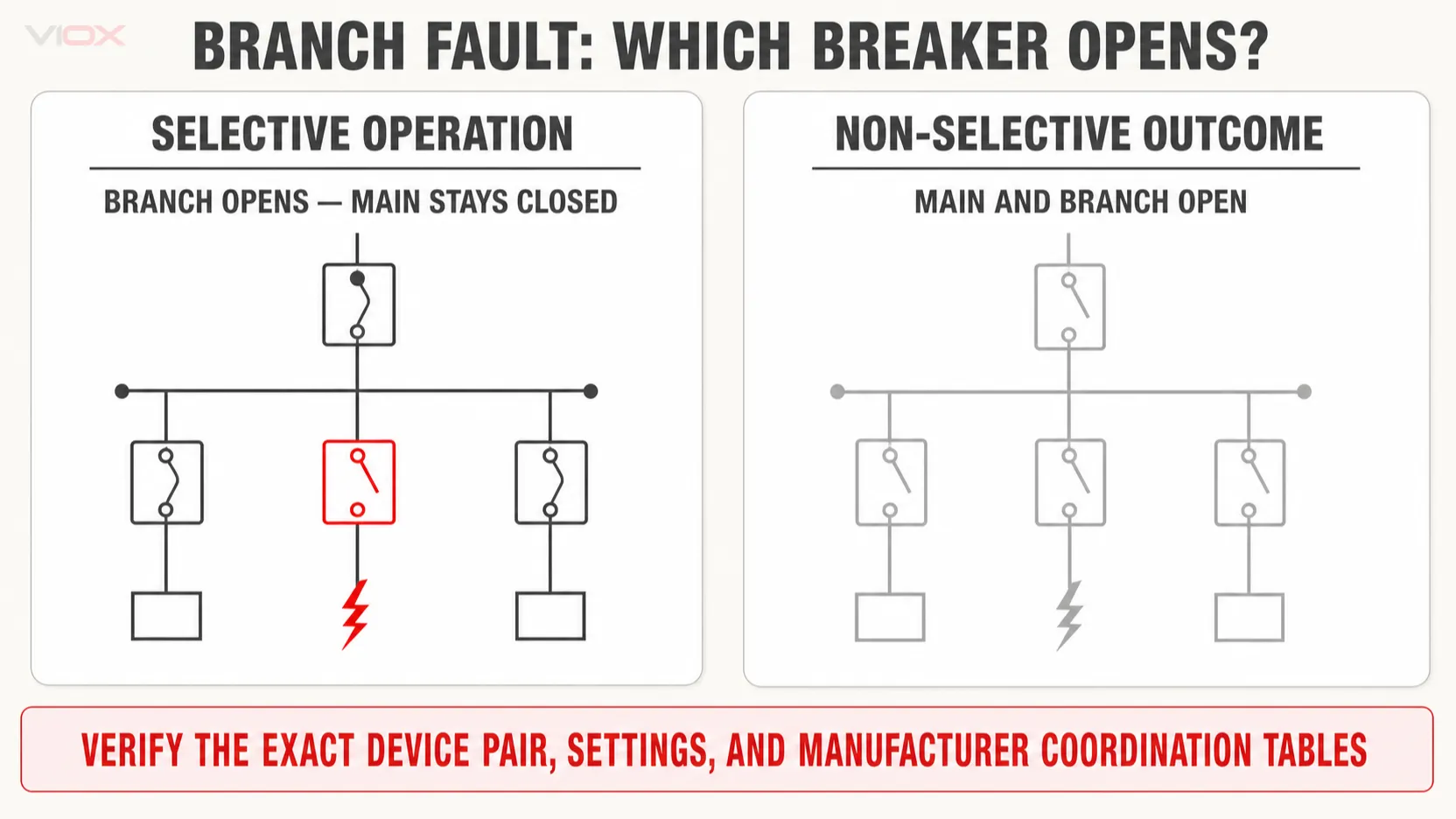

Почему повреждение в отходящей цепи не должно приводить к автоматическому отключению главного выключателя

При возникновении повреждения в одной из отходящих цепей предпочтительным результатом для обеспечения непрерывности электроснабжения обычно является размыкание автоматического выключателя этой цепи при сохранении замкнутого состояния вышестоящего главного выключателя. В этом случае исправные цепи остаются под напряжением. Такое поведение называется селективность, селективная координация, или селективность, в зависимости от рынка и документа.

Однако меньший номинальный ток нижестоящего аппарата не гарантирует селективную работу. Результат зависит от:

• времятоковых характеристик и допусков;
• уставок мгновенного, кратковременного и длительного срабатывания (если они регулируемые);
• ожидаемого тока короткого замыкания в ответвлении;
• характеристик токоограничения и пропущенной энергии;
• конкретной комбинации вышестоящего и нижестоящего устройств;
• напряжение электрической системы и схема установки; а также
• таблицы координации или селективности от производителя.

ABB определяет селективность как срабатывание нижестоящего автоматического выключателя при перегрузке по току, в то время как вышестоящий автоматический выключатель остается замкнутым. ABB также различает полную селективность и частичную селективность, которая гарантируется только до определенного предела тока. Schneider Electric аналогичным образом публикует руководства по селективности и каскадированию для конкретных моделей.

Что происходит, когда координация не достигнута?

При некоторых уровнях тока повреждения могут сработать оба устройства, либо главный автоматический выключатель может разомкнуться до того, как ответвление изолирует повреждение. Результатом является более масштабное отключение электроэнергии. Это не является доказательством неисправности какого-либо из автоматических выключателей; это может быть ожидаемым поведением нескоординированной пары.

Является ли резервная защита тем же самым, что и селективность?

Проверенная комбинация резервных или селективных автоматических выключателей может позволить вышестоящему устройству помочь нижестоящему устройству при определенных условиях короткого замыкания. Селективность направлена на то, чтобы вышестоящее устройство оставалось замкнутым при возникновении неисправности в нижестоящей цепи. Эти две цели и подтверждающие их данные различаются. Никогда не делайте выводов о каком-либо из этих результатов на основе двух независимых технических паспортов.

Основные сведения о времятоковых характеристиках см. в Как читать кривую срабатывания автоматического выключателя.

Номинальные параметры, которые необходимо проверить на обоих уровнях

Главный автоматический выключатель не выбирается путем сложения номиналов всех отходящих автоматических выключателей, а отходящий автоматический выключатель не выбирается только на основе тока нагрузки. Проект распределительной сети должен учитывать коэффициент спроса, защиту проводников, мощность источника питания, характер нагрузки и ограничения сборки.

Проверьте	Вопрос о главном автоматическом выключателе	Вопрос об отходящем автоматическом выключателе
Зона защиты	Какое питающее устройство, шина, трансформатор или нижестоящая группа находятся внутри зоны его защиты?	Какой проводник, питающее устройство, машина или конечная цепь защищены?
Номинальный ток и уставки	Согласованы ли номинальные параметры и уставки с источником питания, питающим устройством, шиной, нагрузкой и нижестоящими устройствами?	Обеспечивают ли они защиту проводника и соответствуют ли нормальной нагрузке и пусковым токам?
Напряжение и полюса	Подходит ли автоматический выключатель для данной системы и схемы коммутации?	Подходит ли он для напряжения в ответвлении, фазности, способа заземления нейтрали и области применения?
Отключающая способность	Способен ли он прервать доступный ток короткого замыкания в месте его установки?	Способен ли он прервать ток короткого замыкания в отходящей цепи, самостоятельно или в составе одобренной комбинации?
Характеристика срабатывания	Являются ли функции защиты от перегрузки с большой выдержкой времени, с короткой выдержкой времени, мгновенного срабатывания и защиты от замыкания на землю подходящими, если они предусмотрены?	Позволяет ли кривая или настройка отличить нормальный режим работы от условий перегрузки и короткого замыкания?
Совместимость сборки	Является ли основное устройство частью верифицированной конструкции панели или распределительного щита?	Одобрено ли устройство отходящей цепи для использования с данной шиной, системой монтажа и номинальными характеристиками сборки?
Координация	Обеспечивает ли основное устройство селективность с нижестоящими устройствами до требуемого уровня тока короткого замыкания?	Является ли ответвление селективным по отношению к главному выключателю и скоординированным с нагрузкой и проводником?
Разъединение и эксплуатация	Заявлена ли требуемая функция отключения или разъединения и является ли она доступной?	Можно ли безопасно изолировать ответвление для нужд его эксплуатации и технического обслуживания?

В промышленных электрических системах, основанных на стандартах IEC, IEC 60947-2:2024 охватывает низковольтные автоматические выключатели в рамках своей заявленной области применения, в то время как IEC 61439-2:2020 рассматривает низковольтные комплектные устройства распределения и управления. Соответствие изделия не заменяет проверку сборки или проект установки. В североамериканских распределительных щитах необходимо соблюдать маркировку сборки UL 67, применимый стандарт на автоматический выключатель, а также сертифицированные или документально подтвержденные комбинации.

Контрольный список технических характеристик

Перед утверждением схемы с главным и групповыми автоматическими выключателями подтвердите следующее:

• на однолинейной схеме четко обозначена каждая зона защиты;
• показаны все источники, секционные связи, генераторы, фотоэлектрические системы, аккумуляторные батареи и пути обратной подачи питания;
• известны каталожные номера главных и отходящих устройств, а также расцепители;
• определены напряжение системы, частота, количество полюсов и схема заземления;
• проверены номинальные параметры длительной нагрузки, расчетной нагрузки, проводников и шин;
• известен ожидаемый ток короткого замыкания в местах установки обоих устройств;
• отключающая способность или номинальный ток отключения являются достаточными;
• устройства совместимы с проверенной сборкой;
• селективность или резервная защита подтверждаются соответствующими данными производителя там, где это требуется;
• требования к изоляции, блокировке, дистанционному отключению и вспомогательным устройствам задокументированы; и
• соблюдены применимые правила монтажа и требования местных органов власти.

Сайт руководстве по номинальным параметрам автоматических выключателей разъясняет Icu, Ics, Icw и Icm в контексте стандартов IEC. Не переносите эти маркировки напрямую в другую систему стандартов без проверки соответствующей технической документации на изделие.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Является ли главный автоматический выключатель тем же самым, что и автоматический выключатель?

Главный автоматический выключатель — это автоматический выключатель, выполняющий основную функцию защиты вышестоящего участка для определенной панели или секции распределения. “Автоматический выключатель” — это общая категория устройств; “главный” описывает его положение и зону ответственности в электрической системе.

Может ли панель содержать отходящие автоматические выключатели, но не иметь внутри главного автоматического выключателя?

Да. Панель только с главными зажимами (main-lug-only) может содержать отходящие автоматические выключатели, полагаясь на вышестоящее устройство для защиты питающей линии и отключения. Допустимость такой конфигурации зависит от панели, вышестоящей защиты, проекта установки и применимых правил.

Обеспечивает ли отключение главного автоматического выключателя безопасность всей панели?

Не стоит на это рассчитывать. Участки шин, расположенные ниже по схеме и получающие питание только через этот главный автоматический выключатель, должны быть обесточены, однако клеммы со стороны ввода могут оставаться под напряжением. Альтернативные источники или перемычки также могут подавать напряжение на части электрической системы. Квалифицированный персонал обязан подтвердить отсутствие напряжения и изоляцию с использованием утвержденной процедуры.

Почему сработал главный автоматический выключатель, а не отходящий?

Возможные причины включают неисправность в зоне самого главного автоматического выключателя, отсутствие селективности настроек, ток короткого замыкания, превышающий предел селективности пары, команду управления или защиты, либо неправильное применение. Определите сработавшую функцию защиты и сравните характеристики конкретных устройств, настройки, данные о событиях и информацию о координации от производителя.

Равен ли номинал главного автоматического выключателя сумме номиналов всех отходящих автоматических выключателей?

Нет. Номиналы отходящих автоматических выключателей не просто суммируются для определения номинала главного. Главный автоматический выключатель и сборка выбираются исходя из проекта распределительной сети, включая расчетную нагрузку, номиналы проводников и шин, мощность источника, условия эксплуатации и применимые нормы.

Должны ли главный и отходящие автоматические выключатели быть от одного производителя?

Ключевым вопросом является подтвержденная совместимость, а не сам бренд. Распределительные щиты могут ограничивать перечень устройств, которые могут быть установлены, а селективность или показатели каскадного соединения применимы только к задокументированным комбинациям. Следуйте маркировке сборки и данным производителя.

Правило окончательного выбора

Не выбирайте “главный автоматический выключатель” и “групповой автоматический выключатель” так, будто эти обозначения являются техническими характеристиками изделия. Сначала определите зоны защиты выше и ниже по схеме на однолинейной электрической схеме. Затем выберите соответствующее семейство автоматических выключателей и номинальные параметры для каждой зоны, проверьте совместимость сборки и подтвердите требуемую селективность или резервную комбинацию с помощью точных данных производителя.

Для оценки изделия сравните VIOX миниатюрных автоматических выключателей, автоматических выключателей в литом корпусе, и воздушные автоматические выключатели, или отправьте однолинейную электрическую схему, номинальные параметры системы, данные о токах короткого замыкания и требования к координации в [email protected].
