Выбор правильного модульного контактора — одно из самых важных решений, с которыми сталкиваются инженеры-электрики, подрядчики и руководители предприятий. Неправильный выбор может привести к катастрофическим отказам, угрозе безопасности, повреждению оборудования и дорогостоящим простоям. Согласно отраслевым данным, более 35% отказов электрических щитов управления связаны с неправильным выбором или установкой контактора.
Это подробное руководство проведет вас через каждый этап принятия решения — от определения типа нагрузки до учета факторов окружающей среды — гарантируя, что вы выберете идеальный модульный контактор для вашего применения в сетях переменного или постоянного тока. Независимо от того, проектируете ли вы систему HVAC, управляете солнечными установками, контролируете промышленные двигатели или создаете систему автоматизации умного дома, это руководство обеспечит точность инженерного уровня без использования жаргона.
Что такое Модульный Контактор? Определение и основная функция
A модульный контактор — это компактный электромеханический переключатель с дистанционным управлением, предназначенный для безопасного подключения и отключения электрических цепей с высоким током под нагрузкой. В отличие от традиционных полноразмерных контакторов, модульные контакторы устанавливаются непосредственно на стандартные 35-мм шины заземления DIN-рейки (стандарт IEC 60715), что делает их идеальными для распределительных щитов и панелей управления с ограниченным пространством.
Основные характеристики:
- Модульная конструкция: Занимает 18–36 мм пространства DIN-рейки на единицу
- Пульт дистанционного управления: Низковольтная катушка (обычно 12–240 В) активирует переключение высокого тока (16–100 А+)
- Стандартизирован: Соответствует стандартам IEC 61095 (бытовые) и IEC 60947-4-1 (промышленные)
- Надежность: Рассчитан на 100 000–1 000 000 механических операций
Модульные контакторы являются основой современных систем электрического управления, обрабатывая все, от автоматизации освещения в жилых помещениях до управления промышленными двигателями и переключения возобновляемой энергии. Узнайте больше о том, что представляет собой контактор и чем он отличается от других электрических переключающих устройств.
Модульные контакторы переменного и постоянного тока: критическое различие
Это, пожалуй, самое важное различие , которое вы сделаете при выборе контактора. Выбор неправильного типа может вызвать образование дуги, эрозию контактов, пожары и выход оборудования из строя.
Контакторы переменного тока: применение в сетях переменного тока
Контакторы переменного тока оптимизированы для цепей, в которых ток меняет направление 50 или 60 раз в секунду (50/60 Гц).
Как это работает:
- Переменный ток естественным образом достигает нуля 100–120 раз в секунду (дважды за цикл)
- Когда контакты размыкаются, дуга автоматически гаснет при каждом переходе через ноль
- Подавление дуги по своей сути простое — не требуются дорогостоящие механизмы
Общие номинальные напряжения переменного тока:
- 120 В переменного тока (Северная Америка, жилые помещения)
- 230 В переменного тока (Европа, жилые помещения)
- 400 В переменного тока / 415 В переменного тока (промышленное трехфазное)
- 480 В переменного тока (промышленная Северная Америка)
Типичные области применения переменного тока:
- Компрессоры HVAC и блоки обработки воздуха
- Системы управления освещением
- Электрические нагреватели и резистивные нагрузки
- Пускатели асинхронных двигателей
- Общее переключение промышленных нагрузок
Контакторы постоянного тока: применение в сетях постоянного тока
Контакторы постоянного тока обрабатывают цепи с однонаправленным потоком тока — электроника никогда естественным образом не “пересекает ноль”.”
Уникальная задача:
- Когда контакты размыкаются, дуги сохраняются неопределенно долго (нет перехода через ноль для их разрыва)
- Дуга становится непрерывным плазменным каналом, генерирующим экстремальное тепло (>3000°C)
- Тепло вызывает катастрофическую эрозию контактов, повреждение катушки и риск возгорания
Усовершенствованные механизмы подавления дуги:
- Магнитные катушки гашения: Используют магнитные поля для физического гашения дуг
- Дугогасительные решетки: Разделяют дугу на более мелкие дуги внутри герметичных отсеков
- Электронное подавление дуги: Диоды или схемы рассеивают индуктивную энергию
- Прочные контактные материалы: Серебряные сплавы или вольфрам для выдерживания тепла
Общие номинальные напряжения постоянного тока:
- 12 В постоянного тока (автомобильная промышленность, малые возобновляемые источники энергии)
- 24 В постоянного тока (промышленное управление, цепи ПЛК)
- 48 В постоянного тока (солнечные батареи, аккумуляторные системы)
- 600 В постоянного тока (солнечные фермы, системы хранения энергии в масштабе сети)
- 800 В постоянного тока (современные системы зарядки электромобилей)
Типичные области применения постоянного тока:
- Переключение солнечных фотоэлектрических (PV) массивов
- Управление аккумуляторными системами хранения энергии (BESS)
- Зарядка электромобилей (EV) и бортовые системы
- Промышленные процессы постоянного тока (гальваника, центры обработки данных)
- Управление инвертором возобновляемой энергии
Катастрофические последствия несоответствия
| Сценарий | Результат | Уровень риска |
|---|---|---|
| Контактор переменного тока в цепи постоянного тока | Дуга не гаснет; неконтролируемый нагрев; пожар | КРИТИЧЕСКИ |
| DC контактор в цепи AC | Избыточно спроектировано, ненужные затраты; работает, но неэффективно | Незначительные |
| Неправильный номинал напряжения | Дугообразование на контактах; потенциальный пробой изоляции | КРИТИЧЕСКИ |
Для более глубокого понимания механики подавления дуги, смотрите внутренние компоненты AC контактора и логику проектирования.

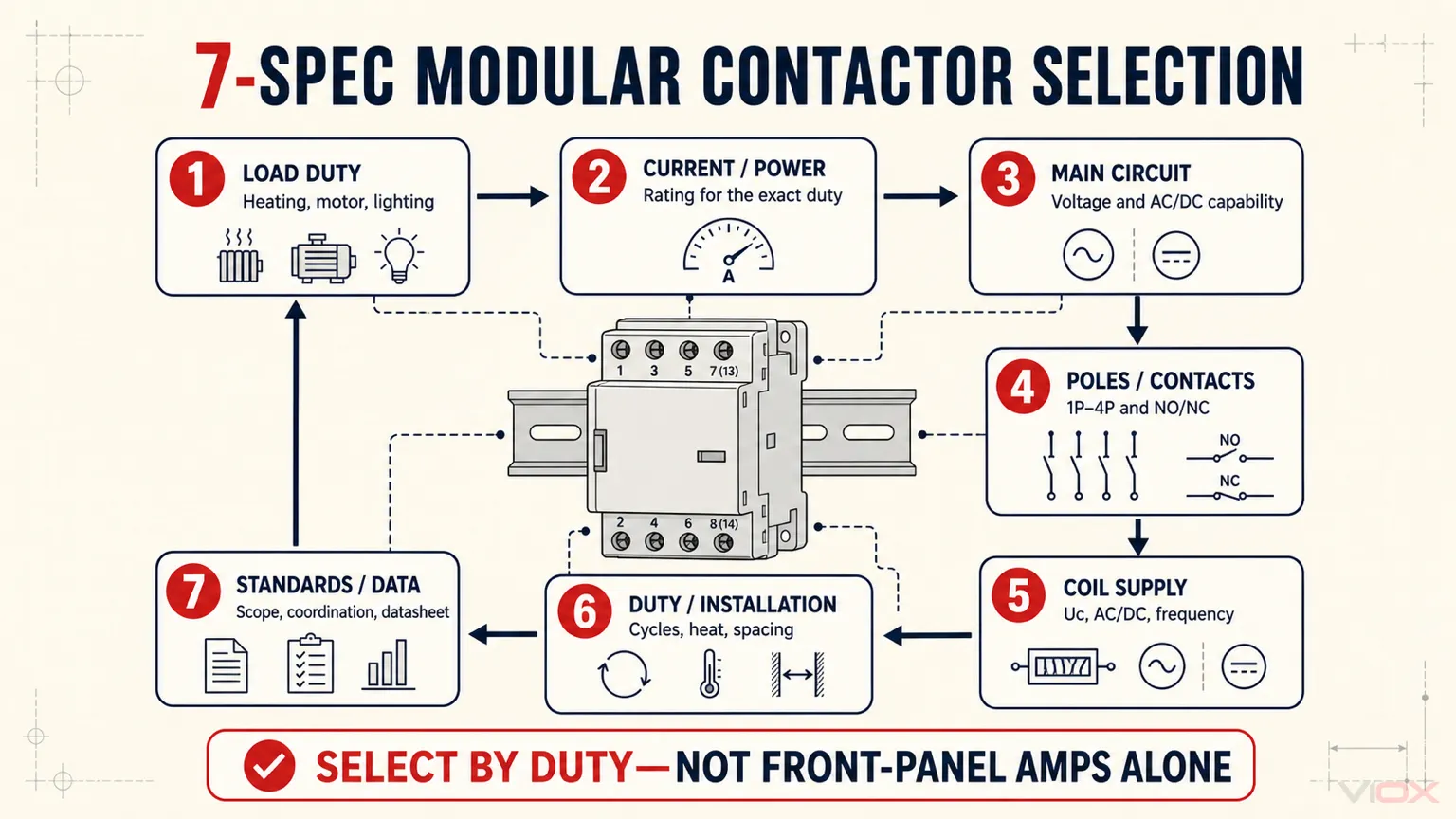

7 основных критериев выбора модульных контакторов
1. Тип нагрузки и номинальный ток (Ошибка #1: Ошибки при выборе размера)
Сайт номинальный рабочий ток ($I_e$) указывает максимальный ток, который контактор может безопасно проводить непрерывно. Именно здесь большинство инженеров совершают фатальные ошибки.
Золотое правило: Никогда не используйте только нормальный рабочий ток.
Почему? Пусковой ток.
Когда индуктивные нагрузки (двигатели, трансформаторы) запускаются, они потребляют 5–10× их рабочего тока в течение 100–500 миллисекунд. Пример:
- Двигатель с номинальным током 10A непрерывно
- Пусковой ток при запуске: 75A (множитель 7.5×)
- Необходимый минимальный номинал контактора: 75A (не 10A)
Неучет пускового тока приводит к эрозии контактов, свариванию и перегреву катушки.
Категории нагрузки IEC 60947-4-1 (Классы использования):
Стандарт определяет “категории использования”, которые определяют режим коммутации. Эти категории—AC-1, AC-3, AC-7a, AC-7b, AC-5a, DC-1, DC-3—являются основополагающими для правильного выбора размера контактора:
| Категория | Тип нагрузки | Характеристики | Снижение номинальных характеристик контактора |
|---|---|---|---|
| АС-1 | Резистивные (Нагреватели, Лампы накаливания) | Нет пускового тока, стабильный ток | Снижение номинальных характеристик не требуется |
| AC-7a | Бытовые резистивные | Нагреватели, печи, лампы накаливания | ~0% снижение номинальных характеристик |
| AC-7b | Бытовой двигатель | Малые двигатели, вентиляторы, насосы | ~20–30% снижение номинальных характеристик |
| АС-3 | Промышленный двигатель (Короткозамкнутый ротор) | Запуск и управление двигателем | ~30–40% снижение номинальных характеристик |
| AC-5a | Светодиодные и электронные нагрузки | Емкостный пусковой ток | ~50% снижение номинальных характеристик |
| DC-1 | Резистивные DC (Нагреватели батарей) | Стабильный DC, низкая индуктивность ($L/R \leq 1ms$) | Без снижения номинальных характеристик |
| DC-3 | DC шунтовые двигатели | DC цепи с высокой индуктивностью | ~50% снижение номинальных характеристик |
2. Номинальное напряжение: Напряжение главной цепи и катушки
Модульные контакторы имеют два независимых номинальных напряжения:
a) Напряжение главной цепи ($U_e$):
- Напряжение коммутируемой нагрузки
- Пример: 230V AC, 48V DC, 400V AC
- Правило: Номинал контактора должен быть ≥ напряжения системы
- Занижение размера вызывает пробой изоляции и дугообразование
b) Напряжение катушки управления ($U_c$):
- Напряжение, которое активирует контактор для замыкания контактов
- Независимо от напряжения главной цепи
- Общие номиналы катушки: 12V, 24V, 110V, 230V (AC или DC)
Пример несоответствия:
- У вас есть двигатель 230V AC (главная цепь)
- Ваш ПЛК выдает 24V DC (требование к катушке)
- Правильный контактор: номинал 230V AC, катушка 24V DC
Современные универсальные катушки:
Некоторые контакторы VIOX и премиум-класса имеют универсальные катушки принимающие как AC, так и DC в широком диапазоне напряжений (например, 12–240 В AC/DC). В отличие от контакторов со стандартными катушками с одним напряжением, универсальные конструкции обеспечивают:
- Сниженное энергопотребление (0,5–0,9 Вт потребляемой мощности)
- Устранение гула и дребезжания катушки
- Лучшую совместимость с системами возобновляемой энергии
Узнать больше о почему у контакторов два напряжения (управление и нагрузка).
3. Конфигурация полюсов: управление одной или несколькими цепями
Сайт количество полюсов определяет, сколько независимых цепей может контролировать контактор:
| Полюса | Конфигурация | Типичное Применение | Общий ток |
|---|---|---|---|
| 1P | Однофазный проводник | Цепи нагрева, базовый DC | 16–40A |
| 2P | Два проводника; фаза + нейтраль | Однофазный AC, зарядные устройства для электромобилей | 20–63A |
| 3P | Три проводника (все фазы) | Трехфазные промышленные двигатели | 25–100A |
| 4P | Три фазы + нейтраль | Медицинские учреждения, критические системы | 25–63A |
Логика выбора полюсов:
- Однофазный AC (домашняя сеть 230 В): Используйте 1P или 2P (2P обеспечивает лучшую защиту за счет переключения нейтрали)
- Трехфазный AC (промышленная сеть 400 В): Используйте минимум 3P; используйте 4P, если необходимо переключать нейтраль (больницы, центры обработки данных). Узнайте о понимании однополюсных и двухполюсных контакторов AC.
- Системы DC батарей: Обычно 1P или 2P, в зависимости от того, контролируете ли вы положительный, отрицательный или оба
- Солнечная фотоэлектрика: Обычно 2P (оба проводника DC переключаются для безопасности)
4. Согласование напряжения катушки и расширенная интеграция управления
Катушка должна соответствовать вашему напряжению цепи управления точно:
Стандартные варианты напряжения катушки:
- 24 В DC (промышленная автоматизация, стандарт PLC)
- 110 В AC (ручное/механическое управление)
- 230 В AC (автоматизация зданий)
- 12 В DC (автомобильная промышленность, небольшие системы)
Почему это важно:
- Катушка недостаточного размера → слабое магнитное поле → неполное замыкание контакта → образование дуги
- Катушка избыточного размера → напрасная трата энергии, накопление тепла
- Несоответствие напряжения → катушка перегорает в течение нескольких часов
Современная интеллектуальная интеграция:
VIOX и премиальные производители теперь предлагают контакторы с:
- Блоки вспомогательных контактов (1NO+1NC) для обратной связи о состоянии с PLC
- Механические блокировки предотвращающие одновременную работу вперед/назад
- Интерфейсы Modbus/BACnet для автоматизации зданий IoT
- Прогностическое обслуживание датчики, контролирующие износ контактов
Для приложений с управлением двигателем рассмотрите, как контакторы интегрируются с автоматическими выключателями защиты двигателя для комплексной защиты нагрузки.
5. Частота срабатывания: рабочий цикл и электрическая износостойкость
Как часто контактор включается и выключается?
Электрическая выносливость указывается как “циклы под нагрузкой”. Производители обычно гарантируют:
| Класс нагрузки | Частота переключения | Типичная износостойкость | Приложения |
|---|---|---|---|
| Стандарт | <50× в день | 100 000–300 000 циклов | HVAC, освещение, общее назначение |
| Heavy | 50–500× в день | 500 000–1 000 000 циклов | Управление промышленными насосами, частое переключение |
| Непрерывный | >500 раз в день | 1 000 000+ циклов | Диммирование светодиодов, коррекция коэффициента мощности |
Почему это важно:
Каждая операция переключения вызывает микроскопическую эрозию контактов. После 100 000 циклов:
- Сопротивление контактов увеличивается
- Дугообразование становится более выраженным
- Нагрев катушки увеличивается
- Отказ неизбежен
Анализ затрат и выгод:
- Контактор стандартного режима работы (~$15–30): выходит из строя примерно через 3 года при интенсивном циклировании
- Контактор для тяжелых условий эксплуатации (~$25–45): служит 7–10 лет в том же приложении
- ROI: <6 месяцев (экономия на оплате труда по замене + время простоя)
6. Факторы окружающей среды: температура, влажность, пыль, вибрация
Температура окружающей среды:
- Большинство модульных контакторов рассчитаны на – 5°C до +60°C стандарт
- Доступен вариант для высоких температур: – 5°C до +80°C (снижение номинального тока 12% выше +40°C); см. подробное руководство по снижению электрических параметров в зависимости от температуры и высоты
- Закрытые панели с несколькими контакторами генерируют +15–20°C дополнительного тепла
- Термическое управление: Оставьте зазоры 9 мм между контакторами с использованием разделительных модулей
Классы защиты IP (Ingress Protection):
| Рейтинг IP | Уровень защиты | Подходящие среды |
|---|---|---|
| IP20 | Защита от прикосновения | Сухие внутренние панели |
| IP40 | Пылестойкость | Наружные шкафы, пыльные склады |
| IP54 | Пыленепроницаемый, брызгозащищенный | Влажные помещения, открытые площадки |
| IP67 | Постоянное погружение | Подземный/погружной (редко для контакторов) |
Влажность и сырость:
- Контакты подвергаются коррозии при воздействии влаги
- Изоляция катушки ухудшается при относительной влажности >85%
- Решение: Герметичные контакторы или контакторы, устанавливаемые на DIN-рейку, внутри корпуса IP54+
Устойчивость к вибрации:
- Среды с высокой вибрацией (промышленное оборудование, транспортные средства) могут вызывать:
- Ослабление соединений (основной вид отказа)
- Неполное замыкание контактов
- Увеличение дугообразования
- Смягчение последствий: Используйте антивибрационные монтажные опоры; проверяйте крутящий момент ежегодно
7. Функции безопасности и стандарты соответствия
Технология подавления дуги:
- Современные контакторы используют внутренние дугогасительные камеры или магнитные катушки выдувания
- Модели премиум-класса оснащены контактами с двойным разрывом (дуга разделяется на две меньшие дуги)

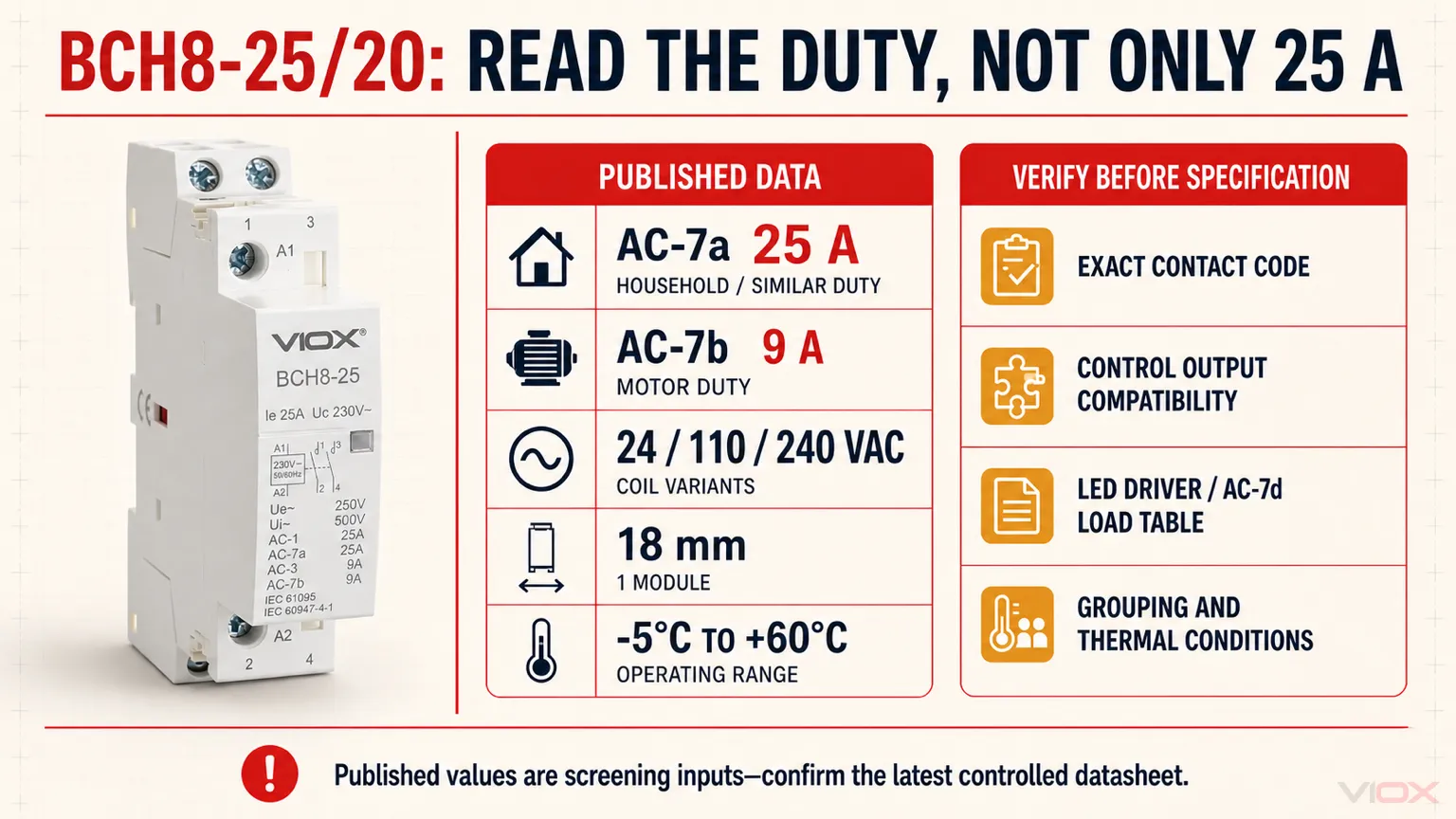

- Серия VIOX BCH8 включает в себя технологию бесшумной работы снижение шума на 60%
Функции защиты:
- Ручное управление: Позволяет работать во время отказа системы управления
- Индикаторы состояния: Визуальное подтверждение состояния контактора (светодиод, механический индикатор)
- Тепловая защита от перегрузки: Встроенная или совместимая с внешними реле
- Вспомогательные контакты: Передача состояния контактора обратно в ПЛК для диагностики
Стандарты соответствия (критически важны для Северной Америки и Европы):
| Стандарт | Приложение | Основные требования |
|---|---|---|
| IEC 61095 | Бытовое/жилое применение | Базовая безопасность, изоляция, рабочие циклы |
| IEC 60947-4-1 | Промышленные модульные контакторы | Категории нагрузки, гашение дуги, тепловые ограничения |
| UL 508 | Североамериканские промышленные панели | Отключающая способность, тепловые ограничения |
| EN 45545-2 | Железнодорожные системы | Пожарная безопасность, дымовыделение |
| ISO 13849-1 | Критически важные приложения | Контакты с принудительным размыканием, резервирование |
Для детального понимания классификации нагрузок IEC, обратитесь к Руководству по категориям применения IEC 60947-3 и узнайте, как контакторы отличаются от реле в критически важных для безопасности системах.
Пошаговая структура принятия решений: процесс выбора из 6 шагов
Шаг 1: Определите тип нагрузки (переменный или постоянный ток)
Ответьте на этот вопрос: Ваша нагрузка питается от переменного или постоянного тока?
Нагрузки переменного тока: Бытовые/коммерческие электросети, трехфазное промышленное оборудование, системы HVAC
Нагрузки постоянного тока: Солнечные панели, аккумуляторные системы, электромобили, инверторы возобновляемой энергии, распределение питания в центрах обработки данных
→ Если не уверены, измерьте напряжение мультиметром:
- Напряжение переменного тока непрерывно колеблется (50/60 Гц)
- Напряжение постоянного тока показывает стабильное значение
Шаг 2: Рассчитайте требуемый ток (включая пусковой)
Шаг 2a: Найдите номинальный рабочий ток (FLA)
Для оборудования с паспортной табличкой:
- Считайте FLA непосредственно с этикетки оборудования
- Пример: На паспортной табличке двигателя указано “10A FLA”
Для трехфазных двигателей переменного тока (если не указано):
Где:
- $P$ = Мощность в кВт
- $U$ = Напряжение (Вольт)
- $\cos(\phi)$ = Коэффициент мощности (обычно 0,85–0,95 для двигателей)
- $\eta$ = КПД (обычно 0,85–0,92 для двигателей)
Шаг 2b: Оцените пусковой ток
| Тип нагрузки | Множитель пускового тока | Пример |
|---|---|---|
| Резистивные (нагреватели) | 1–1.5× | Нагрузка 10A = пусковой ток 10A |
| Лампы накаливания | 1–2× | Нагрузка 10A = пусковой ток 10–20A |
| Двигатель (мягкий пуск) | 3–5× | Нагрузка 10A = пусковой ток 30–50A |
| Двигатель (прямой пуск) | 5–10× | Нагрузка 10A = пусковой ток 50–100A |
| LED драйвер/электроника | 2–8× | Нагрузка 10A = пусковой ток 20–80A |
| Трансформатор | 8–12× | Нагрузка 1A = пусковой ток 8–12A |
Шаг 2c: Примените понижение номинальных характеристик в зависимости от категории нагрузки
Обратитесь к таблице в разделе “Тип нагрузки и номинальный ток” выше.
Шаг 3: Подтвердите требования к напряжению
Запишите оба значения:
- Напряжение главной цепи (коммутируемая нагрузка): например, 230 В AC, 48 В DC
- Напряжение катушки управления (выход ПЛК или системы управления): например, 24 В DC, 110 В AC
Убедитесь, что в спецификации контактора указаны оба значения.
Шаг 4: Выберите конфигурацию полюсов
Дерево решений:
Нагрузка однофазная или трехфазная?
Шаг 5: Оцените условия эксплуатации и рабочий цикл
Контрольный список:
- Диапазон температуры окружающей среды: ___°C до ___°C
- Влажность: Сухая / Умеренная / Влажная среда?
- Уровень пыли/загрязнения: Отсутствует / Легкий / Тяжелый?
- Вибрационная среда: Отсутствует / Умеренная / Высокая?
- Частота переключений: ___ раз в день
- Необходимость контроля шума? Да / Нет
- Доступное место в панели: ___ мм
Последствия:
- Высокая температура → Выберите сверхмощный, требуется снижение номинальных характеристик
- Высокая влажность → Герметичный контактор или корпус IP54+
- Высокая вибрация → Антивибрационная установка
- Частое переключение → Сверхмощный или твердотельный контактор
- Зона с повышенными требованиями к шуму → Твердотельный или “бесшумный” контактор
Шаг 6: Просмотрите особые требования
Дополнительные функции для рассмотрения:
- Вспомогательные контактные блоки (для обратной связи с ПЛК)
- Механическая блокировка (для реверсивных применений)
- Встроенное тепловое реле перегрузки
- Возможность интеллектуального/IoT мониторинга
- Ручное управление для аварийной работы
- Конкретная сертификация (UL, CE, CSA)
Сравнительная таблица выбора контакторов: Краткий справочник
Используйте эту таблицу для быстрой перекрестной ссылки на ваше приложение:
| Приложение | Тип нагрузки | Рекомендуемое напряжение | Полюса | Текущий диапазон | Режим работы | Особые примечания |
|---|---|---|---|---|---|---|
| Компрессор HVAC | Двигатель AC-3 | 230В/400В AC | 3P | 15–40A | Heavy | Включите плавный пуск для пускового тока |
| Домашнее зарядное устройство для электромобилей | AC-1/AC-7a | 230 В ПЕРЕМЕННОГО ТОКА | 2P | 16–32A | Стандарт | Катушка: рекомендуется 24В DC |
| Переключатель солнечной фотоэлектрической батареи | DC-1 | 600 В постоянного тока | 2P | 20–63A | Стандарт | Критически важно подавление дуги |
| Промышленное освещение | AC-7a | 230В/400В AC | 1P–3P | 16–63A | Heavy | Несколько зон → несколько контакторов |
| Насос для бассейна | Двигатель AC-3 | 230 В ПЕРЕМЕННОГО ТОКА | 1P | 10–16A | Стандарт | Коэффициент пускового тока 1,5×; см. схему подключения звезда-треугольник для вариантов плавного пуска |
| PDU центра обработки данных | АС-1 | 400В AC | 3P | 63–100A | Heavy | Рекомендуется интеграция Modbus |
| Отключение аккумулятора электромобиля | Двигатель DC-3 | 48–800В DC | 2P | 50–200A | Стандарт | Требуется специализированное подавление дуги |
| Реле умного дома | AC-7a | 230 В ПЕРЕМЕННОГО ТОКА | 1P | 10–20A | Стандарт | Предпочтительна универсальная катушка (снижение шума) |
Примеры реальных приложений: От теории к практике
Пример 1: Трехфазная промышленная система HVAC
Сценарий:
Вы устанавливаете новый блок обработки воздуха для 5-этажного офисного здания. На паспортной табличке двигателя указано:
- Мощность: 7,5 кВт
- Напряжение: 400В трехфазного переменного тока
- FLA: 15A
- Метод запуска: Прямой пуск (DOL)
Ваши решения:
- Тип нагрузки: AC-3 (асинхронный двигатель)
- Пусковой ток: 15A × 7 = 105A (прямой пуск)
- Рейтинг контактора: Минимум 105A → Выбрать Контактор на 125A
- Напряжение главной цепи: 400V AC ✓
- Напряжение катушки: В здании есть 24V DC PLC → Указать Катушка 24V DC
- Полюса: Трехфазный → Конфигурация 3P
- Рабочий цикл: HVAC-системы работают 3–5 раз в день → Подходит стандартный режим работы
- Окружающая среда: В помещении, с кондиционером, без пыли/влаги
Рекомендуемый контактор:
- Тип: AC контактор, 125A, 400V AC, 3P, катушка 24V DC
- Пример: VIOX BCH8-63/40 (номинальный ток 63A AC-3 = ~110A эффективной мощности)
- Вспомогательные контакты: 1NO+1NC для обратной связи о состоянии с BMS
Пример 2: Система солнечной батареи для жилого дома
Сценарий:
Вы разрабатываете систему резервного питания от батареи 48V DC для дома с накопителем на 10 кВтч. Контактор отключения батареи должен:
- Управлять 48V DC от аккумуляторной батареи к инвертору
- Выдерживать непрерывный ток заряда/разряда 200A
- Включать светодиодный индикатор состояния подключения
- Соответствовать требованиям техники безопасности
Ваши решения:
- Тип нагрузки: DC-1 (резистивная нагрузка) / DC-3 (двигатель, если присутствуют насосные нагрузки)
- Непрерывный ток: 200A
- Рейтинг контактора: 200A × 1.25 коэффициент безопасности = Минимум 250A
- Напряжение главной цепи: 48V DC ✓
- Напряжение катушки: Инвертор обеспечивает сигнал 24V DC → Указать Катушка 24V DC
- Полюса: Оба (+) и (–) проводника должны отключаться → Конфигурация 2P
- Рабочий цикл: Низкочастотное переключение (один раз в день) → Подходит стандартный режим работы
- Подавление дуги: КРИТИЧЕСКИ – DC требует надежного подавления дуги (магнитное гашение или дугогасительные камеры)
Рекомендуемый контактор:
- Тип: DC контактор, 250A, 48V DC, 2P, катушка 24V DC, надежное подавление дуги
- Пример: Специализированный DC контактор VIOX с катушкой магнитного гашения
- Вспомогательные контакты: Обратная связь о состоянии с системой домашней автоматизации
- Для получения дополнительных указаний по выбору контакторов по мощности двигателя см. как выбрать контакторы и автоматические выключатели на основе мощности двигателя
Пример 3: Управление светодиодным освещением в современном офисе
Сценарий:
Открытый офис на 50 рабочих мест нуждается в автоматизированном управлении освещением (активация по движению). Каждая зона освещения потребляет 5A от 230V AC. Требование к тишине: <20 дБ (отсутствие слышимого гула от контакторов).
Задача: Драйверы светодиодов имеют огромный емкостный пусковой ток (5–8× от тока нагрузки).
Ваши решения:
- Тип нагрузки: AC-5a (электронная нагрузка светодиодов)
- Непрерывный ток: 5A на зону
- Пусковой ток: 5A × 7 = 35A (емкостный пусковой ток)
- Рейтинг контактора: Минимум 35A → Выбрать 40–50A (снижение номинальных характеристик для AC-5a)
- Напряжение главной цепи: 230V AC ✓
- Напряжение катушки: Датчик движения выдает 12V DC → Указать универсальная катушка 12–240V AC/DC (устраняет гул)
- Полюса: Однофазный → 1P или 2P (2P для переключения нейтрали)
- Контроль шума: Твердотельное реле или требуется электромагнитный контактор “Тихого типа”
- Частота переключения: Высокая (10–20× в день) → Предпочтительна усиленная конструкция
Рекомендуемый контактор:
- Тип: AC контактор тихого типа, 40A, 230V AC, 1P, универсальная катушка
- Альтернатива: Твердотельное AC реле (технология переключения при переходе через ноль, полностью бесшумное)
- Вспомогательные контакты: 1NC для обратной связи с контроллером датчика движения
Распространенные ошибки выбора и как их избежать
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Использование AC контактора для DC | Неконтролируемая дуга, пожар, повреждение оборудования | ВСЕГДА проверяйте тип нагрузки перед заказом |
| Занижение номинала для пускового тока | Сваривание контактов, перегорание катушки, возгорание панели | Учитывайте множитель 5–10× для двигателей |
| Игнорирование температуры окружающей среды | Преждевременный выход из строя катушки, сокращение срока службы контактов | Проверьте температуру окружающей среды; примените снижение номинальных характеристик |
| Несоответствие напряжения катушки | Слабое магнитное поле, неполное замыкание, искрение | Убедитесь, что напряжение сигнала ПЛК/управления соответствует напряжению катушки |
| Отсутствие вспомогательных контактов | Отсутствие обратной связи с системой управления, невозможна диагностика | Укажите вспомогательные контакты для всех критических цепей |
| Недостаточное количество полюсов | Нейтраль не защищена в однофазном переменном токе | Используйте минимум 2P для бытового переменного тока |
| Игнорирование рабочего цикла | Преждевременный выход из строя в приложениях с высокой цикличностью | Выберите сверхмощный для >100 циклов/день |
| Отсутствие теплового зазора на DIN-рейке | Накопительное тепло вызывает снижение номинальных характеристик, отказы | Оставьте зазоры 9 мм между контакторами с высоким током |
Передовые методы установки, технического обслуживания и ввода в эксплуатацию
Правильная установка имеет решающее значение. Для получения исчерпывающих указаний по осмотру и техническому обслуживанию обратитесь к контрольному списку технического обслуживания и осмотра промышленных контакторов.
Контрольный список перед установкой
- Убедитесь, что характеристики контактора соответствуют проекту (напряжение, ток, полюса, катушка)
- Убедитесь, что на DIN-рейке достаточно места (18–36 мм на блок + тепловой зазор)
- Убедитесь, что вся проводка управления предварительно проложена и маркирована
- Убедитесь, что автоматический выключатель перед контактором имеет правильный номинал
- Проверьте условия окружающей среды (температура, влажность, пыль)
- Убедитесь, что весь персонал квалифицирован и оснащен СИЗ
Этапы установки
- Установите на DIN-рейку: Защелкните контактор на DIN-рейку 35 мм (IEC 60715)
- Проверьте ориентацию: Клеммы контактов направлены вниз; клеммы катушки доступны
- Оставьте тепловой зазор: Зазор 9 мм до соседних компонентов (используйте распорные модули для контакторов >20A)
- Проводка главной цепи:
- Используйте медные проводники в соответствии с номинальным током цепи
- Приложите рекомендованный крутящий момент (см. таблицу крутящих моментов ниже)
- Дважды проверьте полярность для цепей постоянного тока
- Проводка цепи управления:
- Скрутите низковольтные провода управления, чтобы минимизировать электромагнитные помехи
- Держитесь подальше от проводников с высоким током
- Убедитесь, что напряжение катушки точно соответствует напряжению питания
- Вспомогательные контакты (при наличии):
- Подключите к ПЛК/системе мониторинга для обратной связи о состоянии
- Проверьте мультиметром перед подачей напряжения
Характеристики крутящего момента клемм
| Текущий рейтинг | Сечение провода (мм²) | Крутящий момент (Н·м) | Крутящий момент (дюйм-фунт) |
|---|---|---|---|
| 16A | 1,5–2,5 | 0.5 | 4.4 |
| 20A | 2,5–4 | 0.8 | 7 |
| 25A | 4–6 | 0.8 | 7 |
| 32A | 6–10 | 1.5 | 13 |
| 40A | 10–16 | 2 | 18 |
| 63A | 16–25 | 3.5 | 31 |
| 100A | 35–50 | 6 | 53 |
Критический: Недостаточный крутящий момент соединений является основной причиной отказов контакторов и возгораний панелей. Всегда используйте калиброванную динамометрическую отвертку.
Пусконаладочные испытания
- Испытание сопротивления катушки:
- Измерьте мультиметром на клеммах катушки
- Ожидается: 5–20 Ом (типичная катушка 230 В)
- Ниже 5 Ом → Катушка замкнута, немедленно замените
- Испытание целостности цепи контактов:
- Главные контакты замкнуты (обесточены) → Должно быть 0,1–0,5 Ом
- Указывает на хорошее контактное давление и низкое сопротивление
- Выше 1 Ом → Очистите контакты или проведите расследование
- Тест падения напряжения:
- При протекании номинального тока нагрузки → Измерьте падение напряжения на замкнутых контактах
- Типичное значение: <100 мВ при номинальном токе
- Выше 200 мВ → Обнаружено ухудшение состояния контактов
- Тест включения катушки:
- Подайте на катушку номинальное напряжение
- Прислушайтесь к отчетливому “щелчку” (замыкание контактов)
- Измерьте напряжение на клеммах катушки (должно соответствовать напряжению питания ±10%)
Для получения подробных инструкций по тестированию обратитесь к руководству по тестированию контактора с практическими навыками. Для устранения распространенных проблем см. руководство по устранению неполадок контактора при гудении, отказе катушки и проблемах с отсутствием щелчка.
График технического обслуживания
| Интервал | Действие | Назначение |
|---|---|---|
| Ежемесячно | Визуальный осмотр | Обнаружьте следы дуги, коррозию, ослабленные провода |
| Ежеквартальный | Тепловизионная съемка (ИК-камера) | Выявите горячие точки, указывающие на плохое соединение |
| Раз в полгода | Измерение сопротивления контактов | Обнаружьте деградацию контактов на ранней стадии |
| Ежегодно | Проверка крутящего момента | Убедитесь, что соединения остаются затянутыми |
| Раз в два года | Полная замена при интенсивной эксплуатации | Профилактическое обслуживание до отказа |
FAQ: 10 вопросов, которые задают инженеры при выборе модульных контакторов
В1: Могу ли я использовать контактор постоянного тока в цепи переменного тока?
О: Технически да, но это неэффективно. Контактор, рассчитанный на 48 В постоянного тока, будет работать в цепи переменного тока 230 В (переменный ток имеет пересечения нуля, помогающие гасить дугу), но вы заплатите в 2–3 раза больше за возможности, которые вам не нужны. Используйте контакторы переменного тока для приложений переменного тока.
В2: В чем разница между номинальным током и отключающей способностью?
A: Номинальный ток - это максимальный непрерывный ток, который пропускает контактор (например, 63 А). Отключающая способность - это максимальный ток, который он может безопасно прервать (например, 6 кА). Отключающая способность имеет решающее значение для защиты от коротких замыканий. Всегда проверяйте оба параметра.
В3: Нужны ли мне вспомогательные контакты?
О: Да, для любой критически важной или сетевой системы. Вспомогательные контакты обеспечивают:
- Обратную связь о состоянии с ПЛК/BMS (подтверждение замыкания контактора)
- Диагностические данные (помогают устранять неполадки)
- Блокировку (безопасность для реверсивных применений)
- Стоимость: +$5–10 за единицу; Ценность: Предотвращает катастрофические отказы
В4: Что вызывает отказ катушки контактора?
О: 3 основные причины:
- Несоответствие напряжения (например, подача 12 В на катушку 24 В)
- Перегрев (недостаточное тепловое расстояние, слишком высокая температура окружающей среды)
- Попадание влаги (конденсация во влажной среде)
Смягчение: Проверьте напряжение, поддерживайте тепловое расстояние, используйте герметичные контакторы во влажной среде.
В5: Как долго обычно служат модульные контакторы?
О: В нормальных условиях:
- Электромагнитные для стандартных условий эксплуатации: 5–8 лет (~100 000 циклов)
- Электромагнитные для тяжелых условий эксплуатации: 8–12 лет (~500 000–1 000 000 циклов)
- Твердотельные: 10–15 лет (отсутствие механического износа; ограничено конденсаторами)
Срок службы сильно зависит от типа нагрузки, частоты и окружающей среды.
В6: Что такое “бесшумный тип” или “негудящий” контактор?
О: Контакторы, использующие катушки переменного тока, издают “гул” 50/60 Гц из-за вибрации магнитных цепей. “Бесшумные типы” используют:
- Электронные катушки (питаются от внутреннего выпрямителя) → устраняют гул
- Системы магнитного демпфирования → поглощают вибрационный шум
- Обычно снижает шум на 60% (с ~40 дБ до <20 дБ)
Необходимы для офисов, больниц, жилых помещений.
В7: Могу ли я параллельно подключить несколько контакторов для увеличения пропускной способности по току?
A: Категорически не рекомендуется. Когда контакторы подключены параллельно, незначительные различия в сопротивлении контактов могут вызвать неравномерное распределение тока, что приведет к перегреву и отказу устройства с более низким сопротивлением. Вместо этого выберите один контактор с достаточным номиналом.
В8: В чем разница между модульными и традиционными (болтовыми) контакторами?
A:
- Модульные: Устанавливаются на DIN-рейку, ширина 18–36 мм, компактные, стандартные для жилых/коммерческих помещений. Узнайте больше, сравнив модульные контакторы и традиционные контакторы.
- Болтовые: Большие, устанавливаются на панель с помощью болтов/шпилек, 100–200 А+, промышленного/энергетического класса
Модульные предпочтительнее для современных распределительных щитов; болтовые предназначены для мощных энергетических установок.
В9: Как мне обрабатывать снижение номинальных характеристик при высоких температурах окружающей среды?
О: При температуре окружающей среды выше 40°C:
- Коэффициент снижения номинальных характеристик обычно составляет 2–3% на °C выше 40°C
- Пример: контактор 63A при температуре окружающей среды 60°C → 63A × (1 – 0.02 × 20) = 63A × 0.6 = 37.8A эффективный номинал
Решение: Увеличьте размер контактора или улучшите вентиляцию (вентиляторы принудительного охлаждения, больший корпус).
В10: В чем разница между стандартами IEC и UL?
A:
- IEC 61095 (Европа/глобальный): Определяет бытовые модульные контакторы; менее требовательный, чем UL
- UL 508 (Северная Америка): Определяет промышленное контрольное оборудование; более строгие требования к отключающей способности и тепловым характеристикам
- IEC 60947-4-1 (Глобальный промышленный): Модульные и промышленные контакторы; определяет категории нагрузки
Всегда проверяйте требования вашего региона; панели в Северной Америке требуют сертификации UL.
Ключевые выводы: Главный контрольный список из 10 пунктов
- 1. Сначала сопоставьте тип нагрузки: AC или DC — это КРИТИЧЕСКИ важное решение. Одна ошибка может привести к пожару.
- 2. Учитывайте пусковой ток: Никогда не выбирайте размер только на основе рабочего тока. Двигатели могут потреблять 5–10× от своего номинального тока при запуске.
- 3. Проверьте оба напряжения: Напряжение главной цепи И напряжение катушки должны соответствовать спецификациям.
- 4. Используйте категории нагрузки IEC: Обратитесь к AC-1, AC-3, AC-7a, DC-1, DC-3, чтобы применить правильные коэффициенты снижения номинальных характеристик.
- 5. Выберите правильные полюса: 1P для простых цепей; 2P для однофазной безопасности; 3P для трехфазной; 4P для критического переключения нейтрали.
- 6. Включите вспомогательные контакты: Обратная связь о состоянии предотвращает недиагностированные сбои и обеспечивает интеллектуальную интеграцию.
- 7. Планируйте тепловой зазор: Оставьте зазоры 9 мм между сильноточными контакторами, чтобы предотвратить кумулятивный перегрев.
- 8. Сопоставьте режим работы с приложением: Стандартный режим для случайного переключения; тяжелый режим для частого переключения; твердотельный для бесшумных/высокочастотных требований.
- 9. Укажите сертификацию: Обеспечьте соответствие региональным стандартам (IEC, UL, CE, CSA).
- 10. Инвестируйте в правильную установку и тестирование: Недостаточно затянутые соединения являются #1 причиной пожаров в панелях. Используйте откалиброванные инструменты и введите в эксплуатацию перед загрузкой.
Заключение: От путаницы к уверенности
Выбор правильного модульного контактора больше не является гаданием. Работая с этой систематической структурой выбора из 6 шагов — определение типа нагрузки, расчет требований к току, подтверждение напряжений, выбор полюсов, оценка окружающей среды и рассмотрение особых потребностей — вы можете уверенно выбрать контактор, который будет безопасно и надежно работать долгие годы.
Последствия неправильного выбора серьезны: пожары, повреждение оборудования, дорогостоящие простои, ответственность за безопасность. Но, вооружившись принципами этого руководства, ссылками на стандарты (IEC 60947-4-1, IEC 61095) и инженерным опытом VIOX, вы теперь готовы избежать распространенных ошибок, которые сбивают с толку даже опытных инженеров.
