Прямой ответ
Основное различие между модульным контактором и традиционным промышленным контактором переменного тока заключается не просто в размере или максимальном токе. Оно состоит в области применения и режиме коммутации, для которых разработано каждое семейство изделий. Модульный контактор обычно устанавливается в распределительный щит на DIN-рейку для управления освещением, отоплением, вентиляцией и инженерными системами зданий. Традиционный промышленный контактор переменного тока обычно выбирается для пускателей двигателей, оборудования и систем управления, требующих промышленных номиналов использования, интеграции реле перегрузки или более широкой системы вспомогательных устройств.
Выбирайте между ними, учитывая тип нагрузки, категорию применения, рабочий ток, частоту коммутации, конфигурацию полюсов, питание катушки, условия размещения в щите и координацию с защитными устройствами. Не используйте универсальное правило, такое как “модульный до определенной силы тока, традиционный — выше”. Одно и то же значение тока может соответствовать совершенно разной коммутационной способности при различных категориях нагрузки.

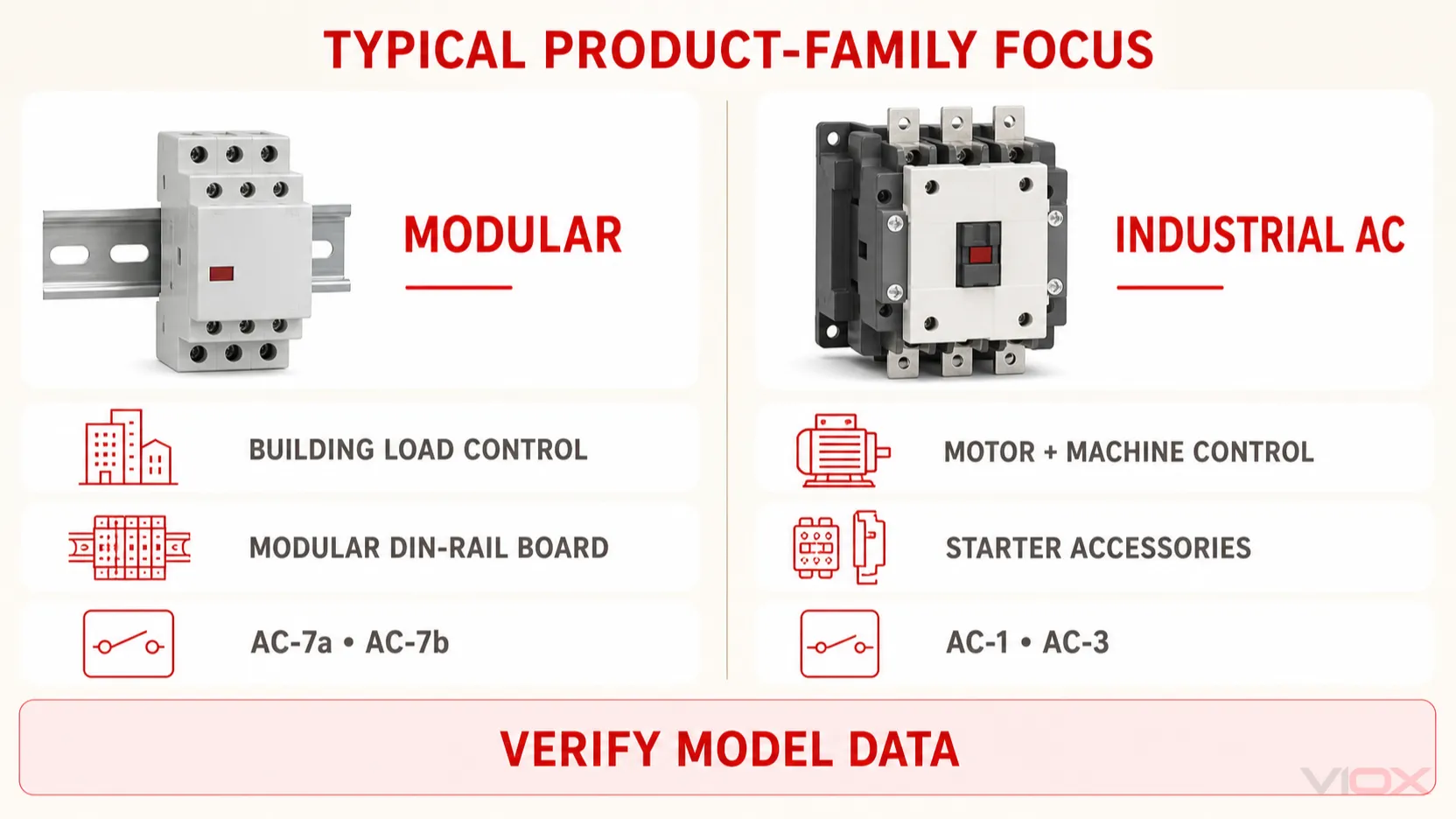

Модульный контактор против традиционного контактора переменного тока: краткий обзор
| Фактор выбора | Модульный контактор | Традиционный промышленный контактор переменного тока |
|---|---|---|
| Общее назначение | Управление нагрузкой в зданиях и распределительных щитах | Управление промышленными двигателями и оборудованием |
| Типовая установка | Модульный щит на DIN-рейку или компактная панель управления | Центр управления двигателями, панель управления оборудованием или промышленный шкаф |
| Основные типы нагрузок | Освещение, отопление, вентиляция и соответствующие малые индуктивные нагрузки | Двигатели, насосы, компрессоры, конвейеры и промышленные нагрузки |
| Важные категории применения | Часто AC-7a, AC-7b или другие категории, специфичные для конкретной модели | Часто AC-1, AC-3, AC-3e, AC-4 или другие категории, специфичные для конкретной модели |
| Конфигурация контактов | Обычно многополюсные конфигурации для систем управления зданием; проверьте состояние НО/НЗ контактов | Обычно три главных полюса плюс конфигурируемые вспомогательные контакты; серии различаются |
| Приоритеты катушки и уровня шума | Компактное управление и низкий уровень шума могут быть приоритетами конструкции | Совместимость управления, рабочий цикл и промышленная эксплуатация обычно являются основными требованиями |
| Аксессуары | Обычно специализированная линейка модульных аксессуаров | Часто более широкие возможности для вспомогательных контактов, блокировок и реле перегрузки |
| Рейтинги | Необходимо ознакомиться с фактической категорией нагрузки и режимом работы | Необходимо ознакомиться с фактической категорией нагрузки и режимом работы |
| Лучший выбор, когда | Характеристики изделия соответствуют нагрузке здания или модульного щита | Применение требует промышленного режима работы двигателя, координации пускателей или использования аксессуаров |
В таблице показаны общие тенденции для семейств продуктов. Конкретная модель может отличаться, поэтому решающее значение имеют технический паспорт, маркировка и сертификаты.
Прежде всего, уточните терминологию
Термины, используемые в поисковых запросах, не являются точными техническими антонимами:
- A модульный контактор, иногда называемый установочным или бытовым контактором, обычно имеет компактный модульный формат для установки на DIN-рейку.
- An Контактор переменного тока — это любой контактор, предназначенный для коммутации цепей переменного тока. Таким образом, как модульные, так и промышленные устройства могут быть контакторами переменного тока.
- A магнитный контактор описывает электромагнитный принцип действия. Это определение не указывает на конкретный тип корпуса или класс применения.
- A традиционный, нормально или стандартный контактор в данном сравнении обычно означает контактор промышленного типа, особенно используемый для управления электродвигателями.
Установка на DIN-рейку сама по себе не доказывает, что устройство является модульным установочным контактором. Некоторые промышленные контакторы также поддерживают монтаж на DIN-рейку. Идентифицируйте продукт по его заявленной области применения, категориям использования и аксессуарам, а не только по монтажному зажиму.
Чтобы не повторять основы, ознакомьтесь с Что такое контактор? или специализированным руководством по выбору и подключению модульных контакторов.
9 ключевых различий
1. Условия эксплуатации
Модульные контакторы естественным образом устанавливаются в распределительные щиты и компактные панели управления зданием для систем освещения, отопления, вентиляции и отдельных вспомогательных цепей по расписанию. Традиционные промышленные контакторы чаще встречаются в панелях управления оборудованием и центрах управления двигателями, где требуется интеграция реле перегрузки, блокировки или схемы управления двигателями. Область применения — это лишь первый фильтр: окончательное решение зависит от фактической нагрузки и режима работы.
2. Тип нагрузки и категория применения
Категория применения говорит о большем, чем просто номинальное значение силы тока. Резистивный нагрев, разрядное освещение, светодиодные драйверы и двигатели создают различные условия включения и отключения. Два контактора с одинаковыми номинальными характеристиками могут иметь разные рабочие параметры для этих типов нагрузок.
Для бытового и аналогичного применения категория AC-7a охватывает слабоиндуктивные нагрузки, а AC-7b — бытовые нагрузки с электродвигателями. Стандарт IEC 61095 редакции 2023 года также включает требования AC-7d для управления светодиодными лампами. Выбор контакторов для промышленного управления двигателями обычно включает такие категории, как AC-1 для неиндуктивных или слабоиндуктивных нагрузок, а также AC-3 или AC-3e для работы с электродвигателями. Всегда используйте категорию и рабочие условия, указанные для конкретной модели.
Руководство VIOX по категориям применения контакторов AC-1, AC-3, AC-4 и другим объясняет, почему номинальные параметры для конкретных категорий нельзя взаимозаменять.
3. Форм-фактор и монтаж
Модульный контактор имеет узкий корпус, предназначенный для установки на DIN-рейку в распределительном щите. Промышленный контактор может крепиться на DIN-рейку или винтами и часто поддерживает установку фронтальных или боковых аксессуаров. Сравнивайте фактические размеры, доступ к клеммам, пространство для изгиба проводников и сборку в целом, а не исходите из предположения, что одно семейство всегда занимает меньше места в шкафу.
4. Конфигурация полюсов и контактов
В цепях управления зданиями могут потребоваться два или четыре полюса, а также комбинации нормально открытых и нормально закрытых контактов. В промышленных цепях двигателей обычно коммутируются три фазы через три главных силовых полюса с использованием отдельных вспомогательных контактов для самоподхвата, сигнализации и блокировки.
Ни одна из схем не является универсальной. Перед заказом составьте карту всех необходимых коммутируемых проводников и всех контактов управления. Убедитесь, описывает ли технический паспорт главный полюс или вспомогательный контакт, поскольку их номинальные характеристики и функциональное назначение могут различаться.
5. Питание катушки и рабочий шум
Оба семейства используют катушку или электронную систему управления, при этом катушка должна соответствовать фактическому источнику питания цепи управления. Проверьте тип тока (AC или DC), номинальное напряжение, частоту (где применимо), характеристики срабатывания и отпускания, а также потребляемую мощность. Если катушка работает на постоянном токе, проверьте, важна ли полярность. Электронные катушки и встроенные подавители скачков напряжения также могут накладывать требования к полярности, токам утечки или совместимости с выходами управления.
Многие модульные изделия разработаны с учетом требований к зданиям, где находятся люди, поэтому могут быть доступны версии с низким уровнем шума или пониженным гулом. Это не означает, что каждый модульный контактор бесшумен, а каждый промышленный — шумный. Если уровень шума имеет значение, требуйте предоставления опубликованных акустических характеристик или информации о малошумном исполнении изделия, вместо того чтобы полагаться на тип корпуса.
6. Частота коммутации и износостойкость
Срок службы контактора зависит не только от количества механических операций. Электрическая износостойкость меняется в зависимости от нагрузки, тока, рабочего напряжения, категории применения и частоты коммутации. Пуск двигателя, пусковые токи ламп и частое срабатывание термостата могут по-разному воздействовать на контакты.
Не делайте выводы об износостойкости на основе физических размеров. Сравнивайте данные производителя об электрической износостойкости в условиях, близких к реальному применению, и проверяйте любые допустимые пределы частоты включений. Если процесс предполагает частые циклы, необходимо отдельно проанализировать нагрев контактов и режим работы катушки.
7. Аксессуары и интеграция в пускатели двигателей
Семейства промышленных контакторов часто включают в себя согласованные реле перегрузки, блоки вспомогательных контактов, механические блокировки, реверсивные сборки и другие аксессуары для пускателей. Это делает их более практичной основой для фидера двигателя или функции управления оборудованием.
Модульные аксессуары для контакторов обычно предназначены для управления в распределительных щитах. Доступные вспомогательные устройства, проставки, подавители помех и функции ручного управления различаются в зависимости от серии. Если цепь требует защиты от перегрузки, не следует полагать, что контактор ее обеспечивает. Контактор — это коммутационное устройство; защита от короткого замыкания и перегрузки должна быть спроектирована отдельно или реализована посредством протестированной согласованной сборки, если это применимо.
8. Монтаж проводки в щите, тепловыделение и техническое обслуживание
Модульное устройство может аккуратно размещаться в компактном щите, но плотная компоновка также способствует концентрации тепла. Для любого типа устройств необходимо проверять температуру окружающей среды, вентиляцию, инструкции по группировке, сечение проводов, момент затяжки клемм и доступ для осмотра. Время монтажа зависит от конкретной сборки, поэтому не следует применять универсальный коэффициент экономии времени.
9. Стандарты и координация защиты
IEC 61095:2023 охватывает электромеханические контакторы бытового и аналогичного назначения в пределах указанной области применения. IEC 60947-4-1:2023 охватывает электромеханические контакторы, пускатели двигателей и связанное с ними оборудование для промышленного применения в пределах указанного диапазона напряжений. Эти стандарты частично совпадают по предмету регулирования, но предназначены для различных контекстов применения и систем номинальных характеристик.
Не определяйте стандарт по внешнему виду. Уточните точный стандарт, редакцию, категорию применения и сертификацию, указанные в документации к модели. Также проверьте координацию устройства защиты от короткого замыкания и любого необходимого реле перегрузки, используя таблицы испытаний производителя. Соответствие контактора стандарту само по себе не определяет соответствие всей панели в целом.
Матрица принятия решений по применению
| Приложение | Вероятная отправная точка | Что определяет окончательный выбор |
|---|---|---|
| Плановое резистивное отопление | Модульный контактор | AC-7a или другой применимый номинал, конфигурация полюсов, цикличность и температура корпуса |
| Цепь освещения или светодиодов | Модульный контактор | Пусковой ток лампы/драйвера, данные AC-7a или AC-7d (где опубликованы), частота переключений |
| Вентилятор общеобменной вентиляции или небольшой насос | Сравните оба варианта | Пусковой ток двигателя, номинал AC-7b или AC-3, цикличность и требуемая защита |
| Промышленный пускатель двигателя прямого пуска | Промышленный контактор переменного тока | Данные двигателя, номинал AC-3/AC-3e, реле перегрузки и координация защиты от короткого замыкания |
| Реверсивное управление двигателем или схема «звезда-треугольник» | Промышленный контактор переменного тока | Совместимые блокировки, вспомогательные устройства, таймеры и данные скоординированных пускателей |
| Вспомогательная нагрузка компактной панели | Может подойти модульный контактор | Фактическая нагрузка, совместимость катушки/цепи управления и тепловой режим |
| Замена устаревшего оборудования | Соответствие проверенной спецификации | Категория применения, катушка, контакты, габариты, аксессуары и координация — а не внешний вид модели |
Данная матрица сужает выбор семейства продуктов; она не заменяет проверку конкретной модели.
Может ли одно заменить другое?
Иногда, но только после полной проверки спецификации. Одинаковое значение рабочего тока не доказывает взаимозаменяемость, а более крупный промышленный контактор не является лучшим решением, если он создает несоответствие по катушке, контактам, корпусу или координации.
Перед заменой любого семейства проверьте:
- Тип нагрузки и категория применения.
- Рабочий ток при фактическом напряжении и режиме работы.
- Коммутационная способность, пусковые токи и требования к запуску электродвигателей.
- Количество главных полюсов и нормальное состояние контактов.
- Тип катушки, напряжение, частота и полярность постоянного тока (если применимо).
- Совместимость с управляющими выходами, включая электронные катушки и подавители помех.
- Частота коммутации и данные об электрической износостойкости.
- Монтаж, габаритные размеры, сечение подключаемых проводников и температура корпуса.
- Вспомогательные контакты, требования к блокировкам и реле перегрузки.
- Защита от короткого замыкания и таблицы проверенной координации.
- Необходимые стандарты, допуски и сертификаты для целевого рынка.
Распространенные ошибки выбора
- Сравнение только по току, указанному на лицевой панели. Использование рабочего номинала для соответствующей категории применения.
- Предположение, что каждый контактор на DIN-рейку является модульным контактором. Проверка области применения изделия и стандартных технических данных.
- Игнорирование пусковых токов нагрузки. Светодиодные драйверы, трансформаторы и двигатели могут предъявлять совершенно разные требования к коммутационной способности.
- Рассмотрение контактора в качестве защитного устройства. Раздельное определение защиты от короткого замыкания и перегрузки.
- Использование универсального порогового значения тока, мощности, стоимости или времени монтажа. Эти упрощенные подходы не являются универсальными для различных линеек продукции и условий эксплуатации.
- Игнорирование цепей управления. Правильно подобранные силовые контакты не компенсируют неправильный выбор катушки или несовместимый выход контроллера.

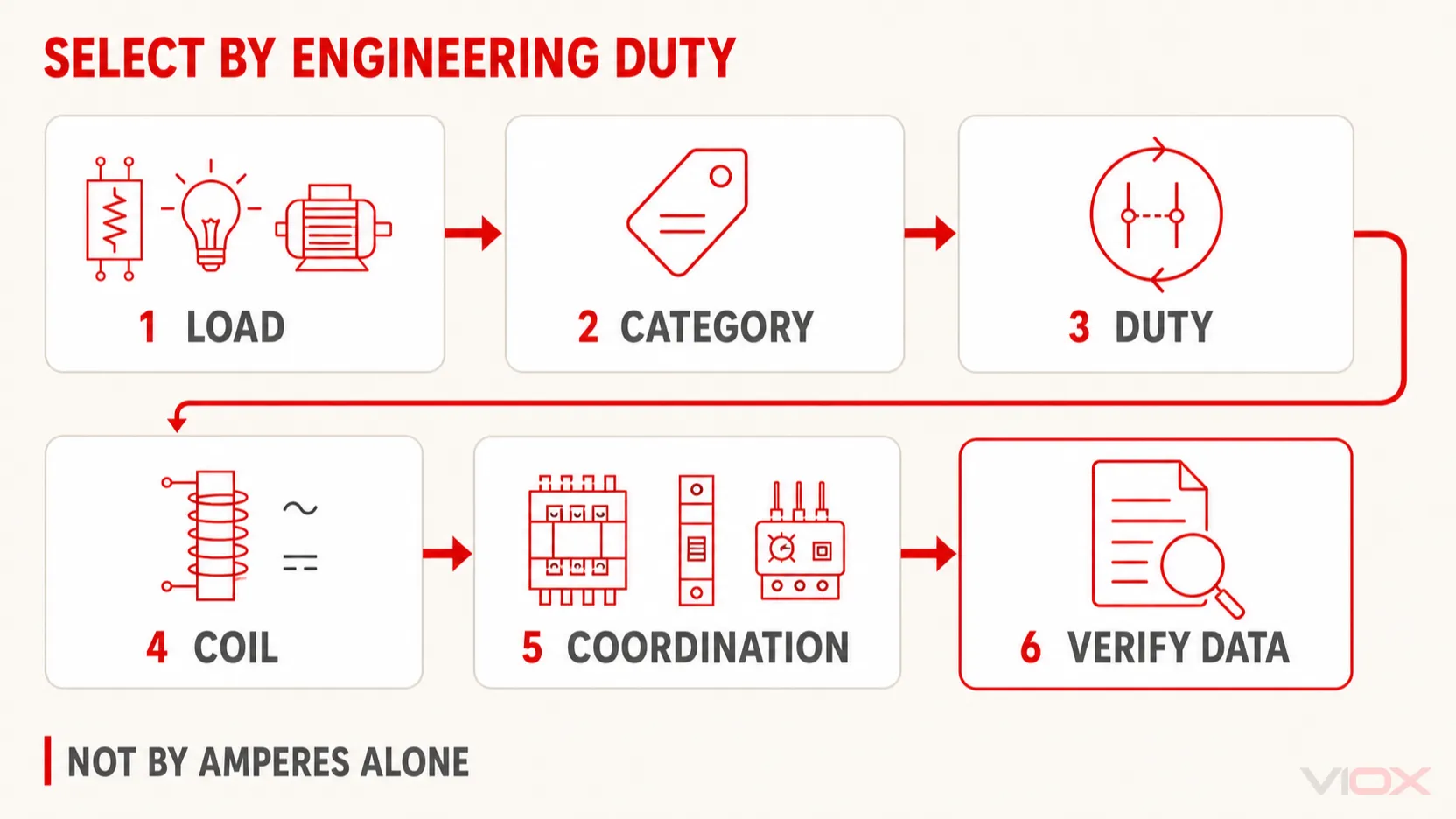

Практический контрольный список для выбора
Начните с анализа цепи:
- Определите нагрузку: отопление, освещение, электродвигатель, трансформатор или другой тип.
- Зафиксируйте рабочее напряжение, ток полной нагрузки, пусковые характеристики и частоту коммутации.
- Определите применимую категорию применения.
- Выберите необходимое количество полюсов и конфигурацию нормально разомкнутых/нормально замкнутых контактов (NO/NC).
- Подберите катушку в соответствии с цепью управления и выходным устройством.
- Решите, требуется ли интеграция реле перегрузки, блокировка или вспомогательные контакты.
- Проверьте температуру корпуса, габаритные размеры, вентиляцию и требования к проводникам.
- Проверьте координацию защиты и документацию, соответствующую конкретной модели стандарта.
- Сравните общую компоновку сборки и удобство технического обслуживания, а затем оцените стоимость.
Как только эти требования будут определены, сравните серию модульных контакторов VIOX с серией промышленных контакторов переменного тока VIOX. Для получения коммерческого предложения или проверки модели отправьте в компанию VIOX данные о типе нагрузки, категории применения, рабочем токе, напряжении, напряжении питания катушки, количестве полюсов, частоте коммутации, целевом рынке и необходимом количестве. Является ли модульный контактор тем же самым, что и контактор переменного тока?. Модульный контактор может быть контактором переменного тока, если он коммутирует нагрузку переменного тока. Термин «модульный» описывает его конструктивное исполнение и типичные условия установки, в то время как «переменного тока» (AC) описывает цепь, которую он коммутирует. Промышленные контакторы также могут быть контакторами переменного тока.
Вопросы и ответы
Is a modular contactor the same as an AC contactor?
A modular contactor can be an AC contactor when it switches an AC load. “Modular” describes its form and typical installation context, while “AC” describes the circuit it switches. Industrial contactors can also be AC contactors.
Является ли модульный контактор тем же самым, что и магнитный контактор?
Не совсем. Магнитный контактор приводится в действие электромагнитным способом. Многие модульные и промышленные контакторы используют этот принцип, поэтому термин “магнитный” не разграничивает эти два семейства продуктов.
Может ли модульный контактор управлять электродвигателем?
Да, если конкретная модель имеет подходящие эксплуатационные характеристики для нагрузки двигателя, условий пуска и режима коммутации. Проверьте данные AC-7b, AC-3 или другие соответствующие опубликованные технические характеристики и обеспечьте необходимую защиту от перегрузки и короткого замыкания.
Может ли промышленный контактор переменного тока заменить модульный контактор?
В некоторых конструкциях это возможно, но катушка, полюса, состояния контактов, габариты, уровень шума, аксессуары и координация защиты должны полностью совпадать. Более высокий номинал сам по себе не гарантирует совместимость.
Какой контактор работает тише?
Некоторые модульные контакторы разработаны для малошумной работы в зданиях, но уровень шума зависит от модели, состояния катушки, качества питания и условий монтажа. Используйте данные производителя, если акустические характеристики являются обязательным требованием.
Какой стандарт применяется к модульным и промышленным контакторам?
Стандарт IEC 61095 относится к контакторам бытового и аналогичного назначения в рамках своей области применения, в то время как IEC 60947-4-1 охватывает промышленные электромеханические контакторы и пускатели двигателей. Документация на изделие определяет, какой стандарт и какая редакция применимы к конкретной модели.
Означает ли более высокий номинальный ток, что контактор лучше?
Нет. Номинал должен соответствовать категории нагрузки, напряжению, режиму коммутации и условиям окружающей среды. Правильно подобранное устройство с меньшим номиналом может быть более подходящим, чем более мощное устройство, номинал которого указан для другого типа нагрузки.
