Um dispositivo de proteção contra surtos (SPD) AC é normalmente ligado em paralelo com o circuito que protege. Uma cablagem correta significa mais do que colocar cada condutor num terminal correspondente: o instalador deve confirmar o sistema de alimentação e de ligação à terra, utilizar o diagrama de ligação exato do fabricante, fornecer a proteção contra curto-circuito necessária, minimizar o caminho completo da corrente de surto e verificar a montagem final antes da energização.
Não existe um diagrama de cablagem de SPD universal e seguro. Um quadro monofásico TN-S, um quadro trifásico de quatro fios TT e uma secção TN-C com um condutor PEN não utilizam os mesmos modos de proteção. O fluxo de trabalho seguinte destina-se a pessoal qualificado que trabalhe ao abrigo das regras de instalação aplicáveis e das instruções dos fabricantes do dispositivo e do painel.
Limite de segurança: Isole a instalação, garanta que não pode ser ligada e verifique a ausência de tensão utilizando o procedimento local aprovado antes de abrir ou modificar um painel. Este guia não autoriza trabalhos sob tensão. As secções dos condutores, os valores de binário e as características nominais dos dispositivos de proteção devem ser obtidos nos documentos do projeto e nas instruções exatas do produto.
Cablagem de SPD num relance
Antes de cortar qualquer condutor, registe estes seis dados de entrada:
| Entrada obrigatória | O que verificar | Por que isso altera a fiação |
|---|---|---|
| Tensão do sistema | Tensão entre fases e entre fase e neutro, frequência e condição normal máxima | Determina se a classificação de tensão do SPD é adequada em cada modo ligado |
| Condutores presentes | L, L1/L2/L3, N, PE ou PEN | Determina a contagem de terminais e os caminhos de proteção disponíveis |
| Sistema de aterramento | TN-S, TN-C-S, TN-C, TT, IT ou outro sistema definido neste ponto exato | Altera as conexões permitidas de fase, neutro e terra |
| Diagrama do SPD | Etiquetas dos terminais, arranjo 3+0/4+0/3+1 e orientação | As etiquetas dos produtos não são perfeitamente uniformes entre os fabricantes |
| Nível de falha e proteção a montante | Corrente de curto-circuito presumida, fusível/disjuntor a montante e tabela de retaguarda do fabricante | Determina se é necessário um dispositivo de retaguarda separado e se o conjunto possui classificação de falha |
| Layout da instalação | Conexão de barramento, dispositivo de retaguarda, posição do SPD e ponto de PE/aterramento | Determina o comprimento efetivo da conexão e o nível de proteção instalado |
Se qualquer um destes for desconhecido, pare na fase de projeto. Selecionar a topologia primeiro a partir de uma fotografia do produto não substitui a identificação do sistema.
1. Confirme o SPD e o Ponto de Instalação
Primeiro verifique se o dispositivo é um SPD de potência AC adequado para o local da instalação. Seu Tipo deve corresponder à exposição a surtos e ao plano de coordenação: Tipo 1, Tipo 2, Tipo 3 ou uma designação combinada Tipo 1+2 descreve o dever de teste, não o número de polos. Use o separado Guia de Tipo 1 vs Tipo 2 vs Tipo 3 para essa decisão.
Em seguida, compare o símbolo do circuito do fabricante com os condutores no ponto pretendido. Marcações como 1+1, 3+1, 1+NPE e 3+NPE frequentemente descrevem caminhos de proteção internos em vez de apenas polos físicos. O diagrama exato é o que prevalece; o guia de topologia de SPD explica a terminologia.
2. Entenda a Derivação em Paralelo
Um SPD de quadro é geralmente conectado como uma derivação em paralelo do condutor fase ou barramento para os outros condutores relevantes. Durante a operação normal, ele não deve conduzir a corrente de carga. Durante um transitório, um ou mais modos de proteção conduzem a corrente de surto e limitam a diferença de tensão entre os condutores.
Isso tem duas consequências práticas:
- Os ampères de carga do painel não determinam diretamente o “dimensionamento” da classificação de corrente de surto do SPD.
- A conexão do ramal, o dispositivo de proteção de retaguarda e cada condutor no caminho ativo de surto afetam o desempenho real.
Não encaminhe a carga normal através de um SPD, a menos que o produto específico seja expressamente projetado como um dispositivo conectado em série.

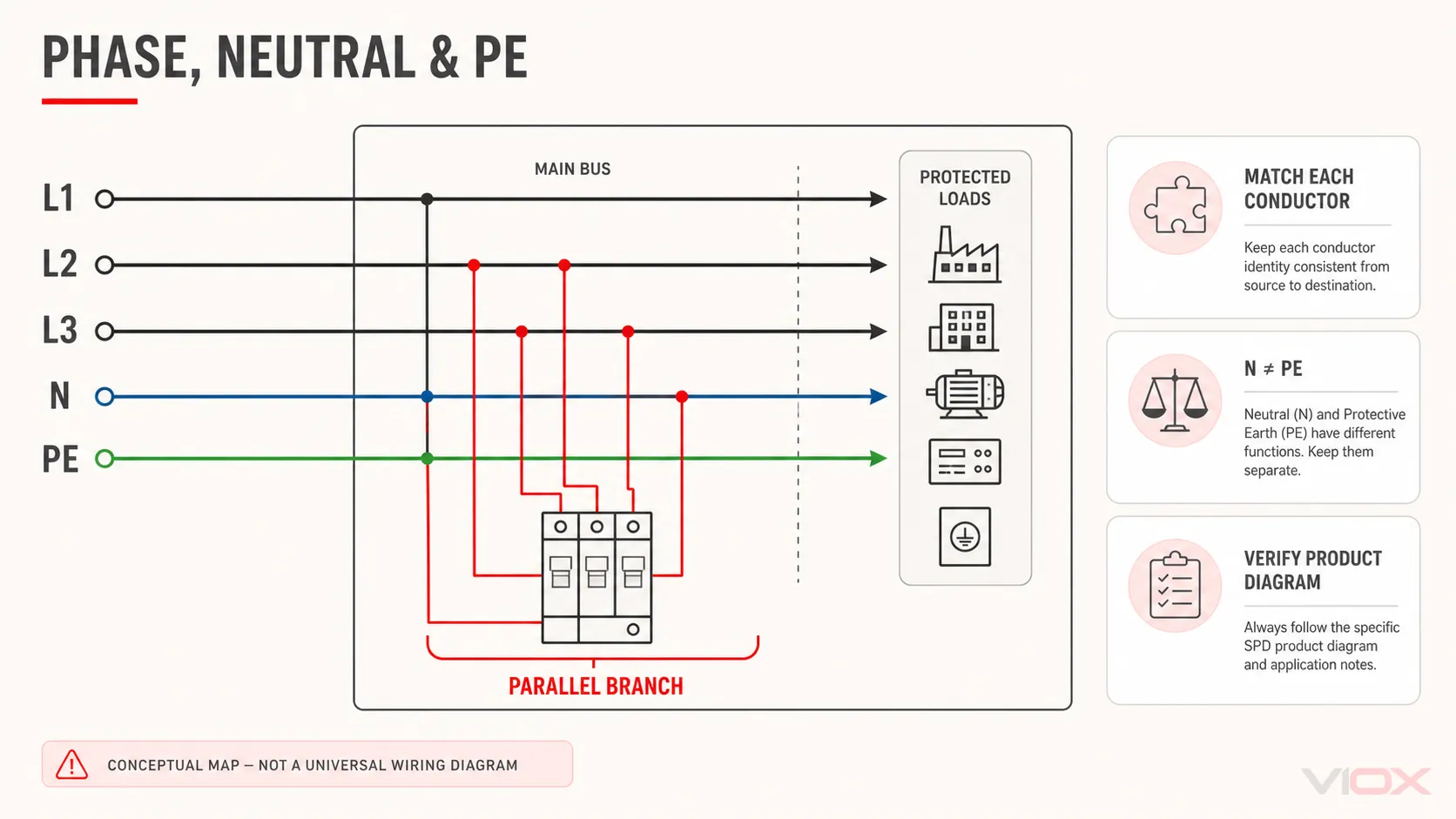

3. Mapear Fase, Neutro e PE Corretamente
Condutores de fase
Conecte cada fase protegida apenas ao terminal identificado para essa fase ou condutor fase. Em uma montagem trifásica, confirme se todos os três módulos de fase e qualquer módulo neutro-terra formam um conjunto aprovado. Não deixe um modo obrigatório desconectado nem faça pontes entre terminais para imitar outra topologia.
Neutro
O neutro é um condutor que transporta corrente e não é intercambiável com o PE. Onde a topologia selecionada incluir proteção L-N e N-PE, conecte o N ao terminal de neutro designado e encaminhe-o de acordo com o diagrama do produto. Um sistema de três fios sem neutro requer uma topologia projetada para esse sistema; adicionar uma conexão de “neutro” local não é uma solução.
PE ou PEN
Conecte o terminal de proteção/aterramento do SPD ao PE, PEN ou conexão equipotencial especificado naquele ponto de instalação. Seções TN-C requerem cuidado especial porque a separação do PEN e o tratamento a jusante do N/PE são questões de projeto do sistema. Nunca recrie uma ligação N-PE meramente para fazer com que um diagrama de SPD pareça adequado.
Cada condutor no loop de corrente de surto contribui com tensão indutiva, portanto o objetivo do projeto é um caminho geral compacto — não apenas um cabo verde/amarelo curto.

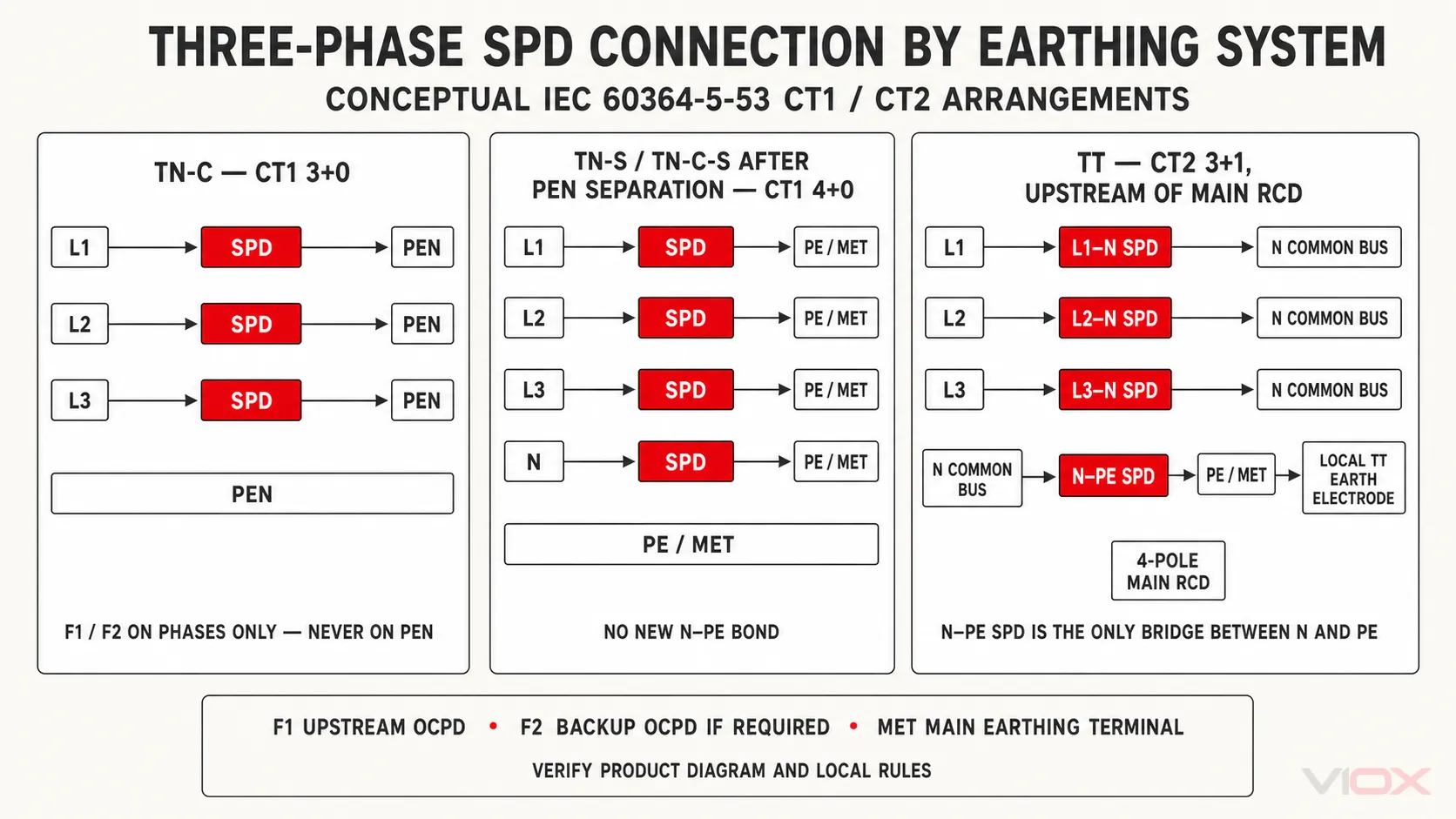

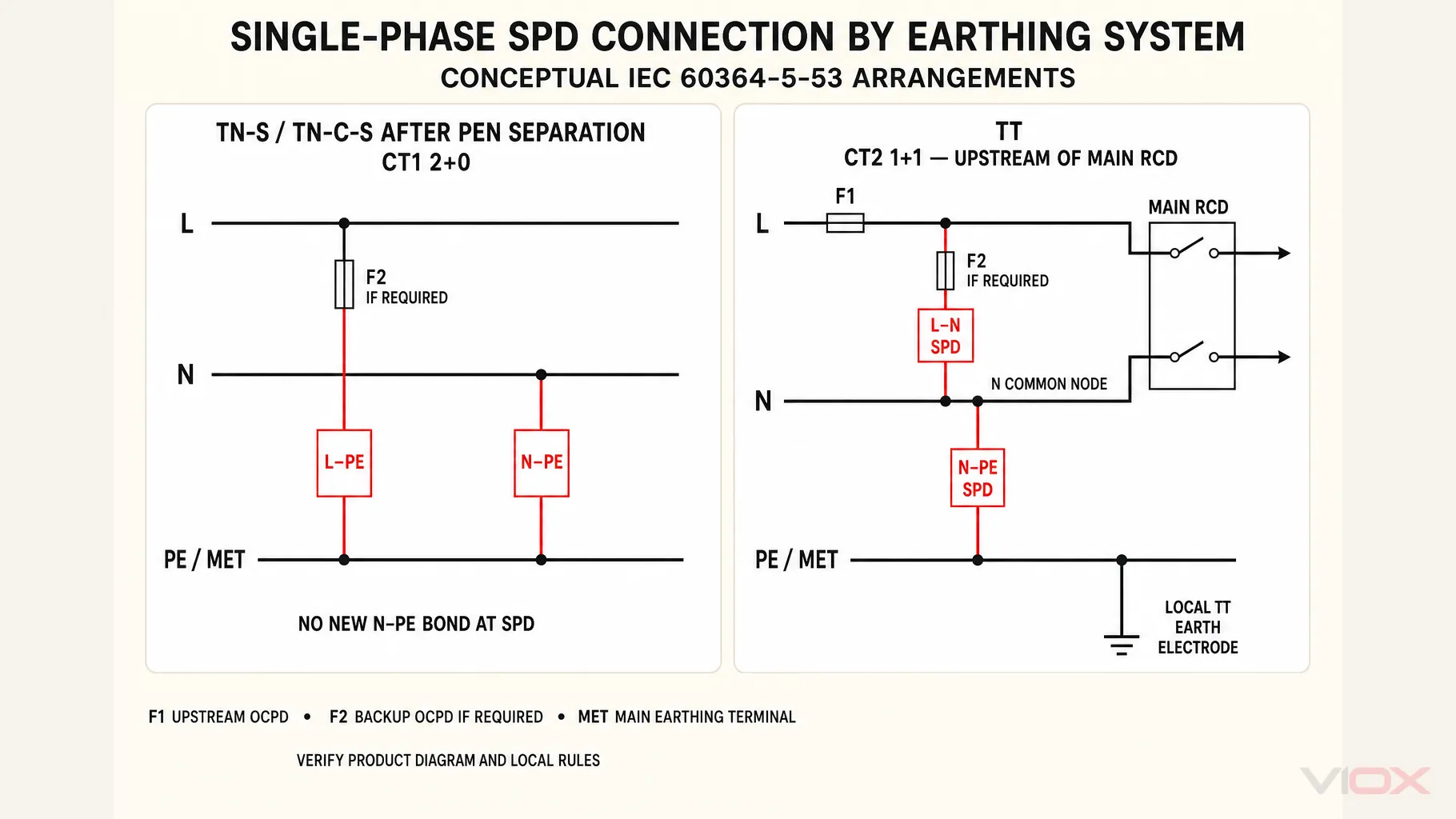

4. Leia arranjos comuns monofásicos e trifásicos
Estas descrições são verificações conceituais, não instruções terminal por terminal.
| Contexto do sistema | Arranjo conceitual comum | Verificação necessária |
|---|---|---|
| Monofásico com L, N e PE | Proteção entre L-N mais um caminho N-PE, ou modos de proteção definidos pelo conjunto selecionado | Diagrama 1+1/1+NPE exato, Uc por modo e adequação ao sistema de aterramento |
| Trifásico, quatro fios com L1/L2/L3/N/PE | Caminhos fase-neutro mais N-PE em um arranjo 3+1, ou outra topologia de quatro condutores aprovada | Se 3+1, 4+0 ou outro esquema for especificado para o sistema de aterramento |
| Trifásico, três fios | Modos fase-fase e/ou fase-PE conforme definido pelo projeto | Configuração triângulo/estrela, ausência de neutro e tensão real em cada modo |
| Seção TN-C | Arranjo projetado para condutores L e PEN | Localização da separação do PEN e compatibilidade do produto/sistema |
Para uma decisão de topologia completa, use o guia 1P, 1+NPE, 3P e 3+NPE. Não infira os modos de proteção apenas pela contagem de módulos.
5. Determine se um fusível ou disjuntor de backup é necessário
Os SPDs geralmente contêm funções de desconexão térmica que retiram de serviço um componente de proteção falho. Essa função não comprova automaticamente que o ramal do SPD pode interromper com segurança a corrente de curto-circuito disponível.
Utilize esta sequência:
- Registre a corrente de curto-circuito prospectiva no ponto de conexão do SPD.
- Identifique o dispositivo de proteção a montante, bem como sua classificação e característica.
- Leia a tabela de coordenação de proteção máxima a montante e fusível/disjuntor de backup do fabricante do SPD.
- Confirme o SCCR do SPD ou a declaração de suportabilidade/corrente de curto-circuito aplicável, tal como Isccr.
- Se a proteção a montante permitida for excedida, instale o dispositivo de proteção contra curto-circuito externo especificado pelo fabricante.
- Confirme se o conjunto completo do ramal e do painel permanece coordenado e em conformidade.
O dispositivo de backup não é selecionado a partir de uma tabela genérica online. O comportamento de fusíveis e disjuntores difere, e um disjuntor menor arbitrário pode operar indevidamente durante um surto, enquanto um dispositivo superdimensionado pode não proteger o ramal com falha. Consulte Posso conectar um protetor contra surtos a um disjuntor existente? para a questão de coordenação mais específica.

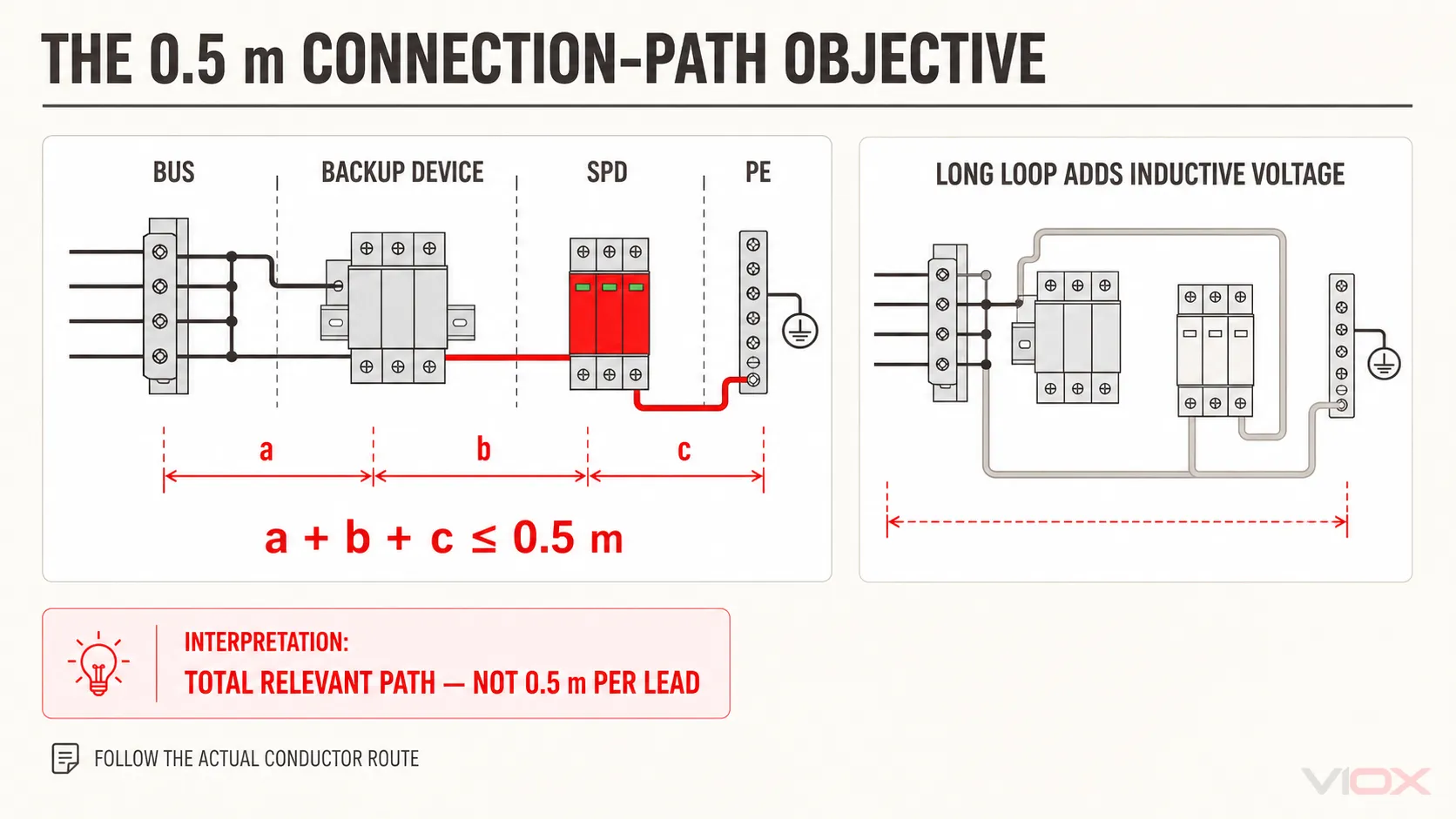

6. Mantenha o caminho completo do surto curto
O nível de proteção de tensão testado Acima é medido no SPD sob condições especificadas. Em um painel, a corrente de surto rápida através da indutância de conexão adiciona uma tensão dinâmica à tensão vista pelo equipamento protegido. Cabos mais longos, grandes loops e dobras desnecessárias, portanto, aumentam o nível de proteção instalado.
IEC 60364-5-53 a orientação de instalação é comumente aplicada visando manter o caminho total de conexão relevante do conjunto do SPD em não mais que 0,5 m. Interprete isso corretamente:
ponto de conexão → dispositivo de backup externo (se usado) → SPD → ponto de conexão PE/PEN/N aplicável
Não se trata de uma tolerância de 0,5 m para cada condutor, e o caminho relevante deve ser avaliado para cada modo de proteção. Siga o percurso real do condutor, não a distância em linha reta entre as caixas dos dispositivos.
Regras de layout que melhoram o desempenho
- Posicione o SPD e qualquer dispositivo de reserva dedicado próximo ao barramento e ao ponto de equipotencialização.
- Utilize os condutores diretos mais curtos que forem práticos e permitidos pelo projeto do produto e do painel.
- Evite bobinas, laços sobressalentes e curvas acentuadas ou repetidas.
- Mantenha os condutores protegidos de saída separados dos condutores desprotegidos de entrada onde o projeto do painel exigir.
- Utilize conexões em V ou arranjos de terminais de passagem apenas onde o fabricante e o projeto da montagem permitirem.
- Não presuma que aumentar a seção transversal do condutor anula o efeito indutivo de um percurso desnecessariamente longo.
A Schneider Electric observa da mesma forma que o comprimento do condutor aumenta a tensão residual e recomenda o roteamento mais curto possível em sua orientação de comprimento de condutor do SPD.

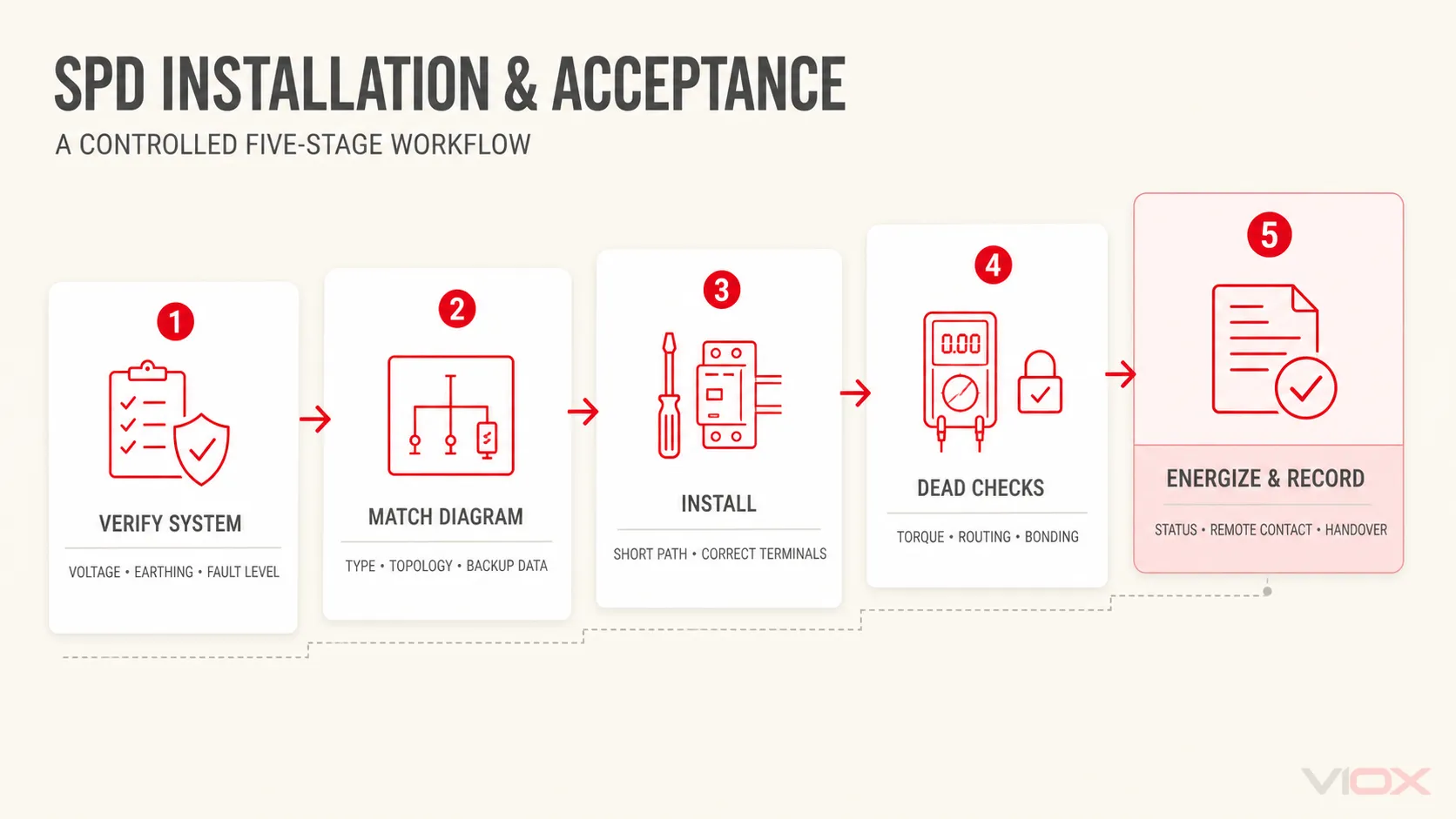

7. Construa a instalação em uma ordem controlada
Com o painel isolado com segurança:
- Confirme o modelo do SPD, módulos, acessórios e arranjo de contato de status/remoto de acordo com os documentos aprovados.
- Verifique o trilho DIN, espaço no invólucro, segregação e condições ambientais.
- Posicione o SPD e o dispositivo de backup para minimizar o caminho de conexão completo.
- Prepare os condutores do tipo e seção transversal especificados; não adicione laços de serviço desnecessários.
- Conecte a fase, o neutro e o PE/PEN exatamente como mostrado no diagrama específico do modelo.
- Aperte cada terminal com o torque especificado pelo fabricante usando o método exigido e registre-o onde o plano de qualidade exigir.
- Conecte a sinalização remota apenas ao seu circuito auxiliar isolado e à classificação do terminal; este não é um condutor para corrente de surto.
- Verifique novamente a polaridade, a identidade do terminal e o roteamento dos condutores antes que as tampas sejam instaladas.
8. Lista de verificação de aceitação e comissionamento de SPD
Antes da energização
- O diagrama unifilar aprovado, a identificação do sistema de aterramento e o cronograma de SPD estão em conformidade.
- O tipo de SPD, Uc/MCOV, modos de proteção e arranjo de polos correspondem à aplicação.
- A corrente de falta disponível não excede a declaração de curto-circuito aplicável.
- A proteção a montante e a proteção de reserva dedicada correspondem aos dados de coordenação do fabricante.
- Os condutores de fase, neutro, PE/PEN e de contato remoto estão nos terminais corretos.
- Os condutores possuem a seção transversal, isolamento, identificação e raio de curvatura especificados.
- O caminho de conexão relevante é medido e registrado; qualquer desvio do objetivo de caminho curto é revisado.
- O torque do terminal, o assentamento do módulo e a retenção mecânica estão verificados.
- As verificações de continuidade do PE/equipotencialização são concluídas usando o procedimento autorizado de teste com o circuito desenergizado.
- Nenhum teste de resistência de isolamento ou dielétrico é aplicado através de um SPD conectado, a menos que o fabricante permita expressamente o método.
Após a energização
- Energize conforme o procedimento de comissionamento aprovado.
- Confirme as condições normais de fase/tensão e a indicação visual de status do SPD.
- Verifique a lógica de contato de alarme remoto no sistema de monitoramento, onde instalado.
- Verifique se há indicação, som, odor ou temperatura anormais e desenergize se houver suspeita de falha.
- Registre o modelo do dispositivo, identificação de série/lote, data de instalação, dispositivo de backup, caminho do cabo medido e status inicial.
- Identifique os módulos de substituição e a responsabilidade pela inspeção.
Uma verificação com multímetro não consegue demonstrar o desempenho de limitação de impulso do SPD. A aceitação em campo confirma a seleção, conexão e status corretos; o desempenho contra surtos do produto provém dos testes padronizados declarados.
Entrega e manutenção
Forneça o diagrama unifilar final, a folha de dados do produto, as instruções de instalação, o registro de proteção de retaguarda e a lista de verificação de comissionamento. Torne a janela de status visível para inspeção e explique o que uma indicação vermelha ou de falha exige. A frequência de inspeção deve seguir o plano de manutenção, a exposição do local e a orientação do fabricante, com verificações adicionais após eventos de queda de raios ou distúrbios elétricos conhecidos.
Se um dispositivo instalado desconectar repetidamente, mostrar um indicador de falha ou causar a operação do dispositivo de proteção, não instale simplesmente um disjuntor maior. Isole o circuito e investigue a tensão do sistema, exposição a TOV, aterramento, nível de falta, coordenação e qualidade da instalação usando o Guia de erros de instalação de DPS da VIOX.
Registro final da fiação
Antes de solicitar ou aprovar uma instalação de SPD, o arquivo do projeto deve responder:
- Quais são as tensões entre fases e entre fase e neutro?
- Qual sistema de aterramento existe neste painel?
- Quais modos de proteção e topologia são necessários?
- Qual tipo e especificações de SPD foram definidos?
- Qual é a corrente de curto-circuito prospectiva?
- Qual dispositivo de proteção a montante ou de reserva dedicado é aprovado pelo fabricante?
- Qual é o caminho de conexão relevante mais longo?
- Onde o PE/PEN está conectado?
- Como o status e a indicação remota serão verificados?
Para suporte em nível de modelo, envie este registro e o diagrama unifilar com sua consulta para a equipe de produto SPD VIOX.
