Para instalar um disjuntor miniatura (MCB) corretamente, primeiro confirme o modelo exato, a norma de produto aplicável, a direção de alimentação permitida, a compatibilidade de condutores e barramentos, o comprimento de decapagem, o torque do terminal, o sistema de montagem e os testes de instalação necessários. Um eletricista qualificado deve então isolar todas as fontes, comprovar a ausência de tensão, montar e conectar o dispositivo de acordo com suas instruções, concluir a verificação mecânica e elétrica, restaurar todas as barreiras e comissionar o circuito sob um procedimento aprovado.

Não existe uma regra universal de cabeamento de MCB que torne todo terminal superior o lado da linha, todo terminal inferior o lado da carga, ou todo terminal adequado para o mesmo torque e condutor. As marcações e as instruções atuais para o disjuntor e o conjunto exatos controlam a instalação.

Limite de segurança: A instalação de MCB expõe os trabalhadores a riscos de choque, arco elétrico, incêndio e retroalimentação inesperada. Este guia destina-se a pessoal elétrico treinado e qualificado. Não é um procedimento de trabalho energizado nem um substituto para as instruções do fabricante, a documentação do conjunto, uma avaliação de risco ou as normas nacionais e locais aplicáveis.

O registro de instalação do MCB: preencha isto antes de começar

Não comece a partir de um diagrama de fiação genérico. Comece com um registro de instalação vinculado ao número de catálogo exato.

Entrada de instalação necessária	Onde obtê-la	Pare se estiver faltando, pois…
Fabricante e modelo exato	Marcação do dispositivo, registro de compra, folha de dados	MCBs com aparência semelhante podem ter terminais e classificações diferentes
Norma do produto e classificações	Placa de identificação e documentação do produto	O dispositivo pode não ser adequado ao circuito ou ao mercado
Disposição dos polos	Placa de identificação e diagrama de conexão interna	Caminhos 1P, 1P+N, 2P, 3P, 3P+N e 4P não são intercambiáveis
Direção de alimentação permitida	Marcações LINE/LOAD, números de terminal, diagrama de fiação, instruções	A alimentação superior ou inferior não pode ser presumida
Material, tipo e seção transversal do condutor	Tabela de terminais ou folha de instalação	Um terminal pode limitar condutores sólidos, trançados, flexíveis, de alumínio ou com terminal ilhó de forma diferente
Comprimento da tira	Marcação do dispositivo ou folha de instruções	Uma inserção insuficiente ou cobre exposto podem resultar de suposições
Capacidade terminal	Folha de dados	O condutor, terminal tubular, terminal de compressão ou barramento podem não se ajustar corretamente ao grampo
Binário de aperto	Instruções atuais do produto	Tanto o aperto insuficiente quanto o excessivo podem danificar a conexão
Tipo e seção transversal do barramento	Documentação do MCB e do barramento	As dimensões de pino, garfo, passo, sequência de fase e dente não são universais
Trilho e disposição de montagem	Instruções de produto e montagem	O encaixe físico por si só não comprova a montagem aprovada
Testes de instalação necessários	Regras locais, especificação do projeto, documentação de montagem	Operar a manopla não verifica o circuito concluído

Se o MCB não puder ser identificado, coloque-o em quarentena em vez de estimar seus valores de instalação. O guia VIOX para leitura da placa de identificação de um MCB explica como identificar a corrente nominal, curva, norma, disposição dos polos e símbolos de fiação antes da instalação.

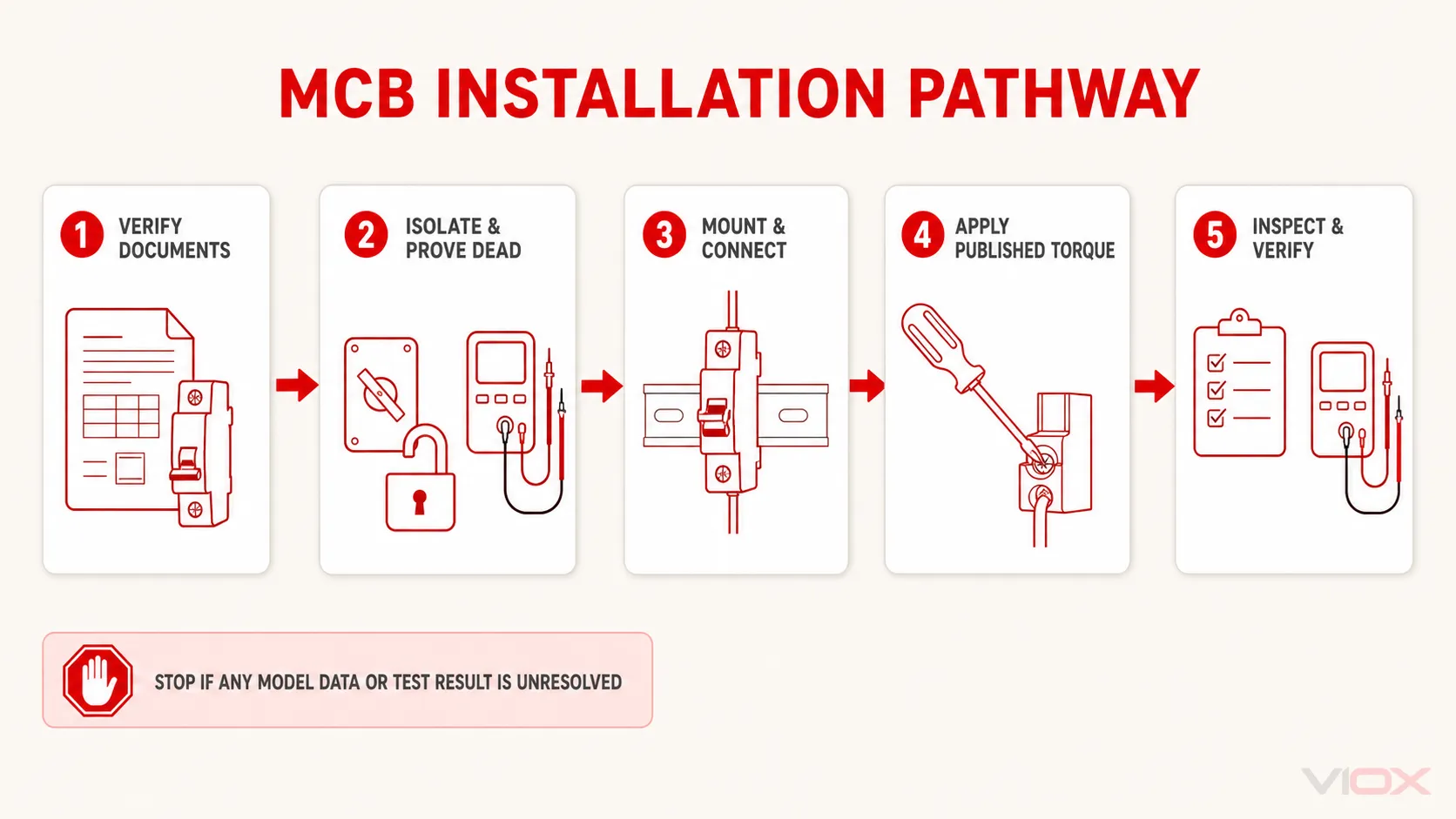

Passo 1: Confirme se o MCB é adequado para o circuito e a montagem

A instalação começa após a seleção, não antes. Confirme se o projeto de engenharia já estabeleceu os requisitos:

corrente nominal e característica de disparo;
tensão operacional nominal e adequação para AC ou DC;
número e função dos polos;
capacidade de curto-circuito conforme a norma de produto aplicável;
proteção de condutores e condições de seccionamento exigidas;
a coordenação com dispositivos de proteção a montante e a jusante;
condições de invólucro, temperatura ambiente, agrupamento e redução de potência (derating);
compatibilidade com o quadro de distribuição ou conjunto de painel de controle pretendido.

Este artigo não repete o cálculo de seleção completo. Se esses dados de entrada não estiverem definidos, utilize a guia de seleção de MCB antes de prosseguir.

Inspecione o dispositivo antes da montagem. Não instale um MCB com invólucro rachado, terminal distorcido, parafuso danificado, marcação ilegível, interior contaminado, peça ausente ou evidência de superaquecimento anterior. Confirme se os acessórios, barreiras, barramentos e peças de vedação pertencem ao sistema pretendido.

Resultado esperado: o disjuntor e o conjunto exatos foram identificados positivamente e aprovados para o circuito projetado.

Condição de parada: qualquer classificação, função de polo, requisito de certificação, especificação de terminal ou compatibilidade de montagem permanece sem solução.

Passo 2: Determine os lados da linha e da carga a partir da documentação do produto

Linha significa o lado da fonte de um dispositivo; load significa o lado a jusante. Estas são funções elétricas relativas, não etiquetas universais de topo e base. O guia VIOX para linha, carga, neutro e terra explica a terminologia com mais detalhes.

Use esta ordem de evidência:

Siga as LINHA (LINE), CARGA (LOAD), IN, SAÍDA, seta, polaridade ou marcações de número de terminal no MCB.
Verifique o diagrama de fiação impresso no dispositivo.
Verifique as instruções de instalação atuais e a folha de dados para o modelo exato.
Verifique se o sistema do quadro de distribuição ou painel impõe um lado de alimentação através de seu arranjo de barramento.
Se essas fontes entrarem em conflito ou permanecerem pouco claras, pare e obtenha orientação por escrito do fabricante.

Algumas famílias de MCB permitem alimentação por qualquer extremidade; outros dispositivos de proteção ou combinações de acessórios podem ser sensíveis à direção. Dispositivos DC também podem impor regras de direção de corrente e polaridade que não se aplicam a um procedimento geral de MCB AC. Não use um teste de continuidade ou simetria visual para substituir um diagrama de conexão explícito do fabricante.

Resultado esperado: cada polo possui uma fonte documentada e um destino a jusante, e o arranjo de alimentação pretendido corresponde tanto ao disjuntor quanto ao conjunto.

Condição de parada: o dispositivo está marcado para uma direção que entra em conflito com o layout do painel, ou sua direção não pode ser estabelecida a partir de documentação autorizada.

Passo 3: Isole todas as fontes e comprove a ausência de tensão

Antes de remover tampas, tocar em terminais, preparar condutores ou montar um disjuntor em um conjunto acessível:

Identifique todas as fontes normais, de reserva, de controle, geradores, fontes de alimentação ininterrupta, fotovoltaicas, baterias e possíveis fontes de retroalimentação.
Desligue o equipamento conectado usando a sequência aprovada.
Abra os dispositivos de isolamento a montante corretos.
Aplique o bloqueio/etiquetagem (lockout/tagout) e outros controles exigidos pelo procedimento do local e pela jurisdição.
Libere ou controle a energia elétrica e mecânica armazenada, quando aplicável.
Use equipamento de teste com classificação adequada para verificar se os condutores e peças expostas estão desenergizados.
Confirme se o instrumento de teste está funcional usando o método exigido pelo procedimento de trabalho seguro aplicável.

Uma lâmpada indicadora, a posição da alavanca do disjuntor, uma etiqueta no painel ou uma indicação sem contato, por si sós, não estabelecem uma condição de desenergização segura. Nos Estados Unidos, por exemplo, a norma OSHA 29 CFR 1910.333 exige que uma pessoa qualificada utilize equipamento de teste para verificar se os elementos do circuito e as partes elétricas expostas estão desenergizados e para considerar a tensão induzida ou o retorno de energia (backfeed). Outras jurisdições possuem seus próprios procedimentos e definições.

Para o fluxo de trabalho de isolamento mais amplo, consulte o VIOX Procedimento de bloqueio/etiquetagem (lockout/tagout) de MCB.

Resultado esperado: a zona de trabalho está no estado eletricamente seguro exigido pelo procedimento aplicável, com controles implementados para evitar a reenergização.

Condição de parada: qualquer fonte não puder ser isolada, a identidade do circuito for incerta, o testador for inadequado ou não confiável, ou se partes energizadas expostas permanecerem dentro do limite de trabalho.

Passo 4: Inspecione o trilho, o invólucro e a posição de montagem

Muitos MCBs modulares utilizam um sistema de trilho de 35 mm associado à norma IEC/EN 60715, mas a documentação do disjuntor e o projeto da montagem devem confirmar o perfil real do trilho e o método de montagem. O fato de um disjuntor ser fixado em um trilho não demonstra, por si só, a compatibilidade do sistema.

Com o conjunto desenergizado:

inspecione o trilho quanto a danos, corrosão, contaminação, distorção e fixação insegura;
verifique a posição de montagem e a orientação permitidas para o MCB;
confirme se há espaço adequado para polos, auxiliares, barramentos, curvas de fiação, barreiras e dissipação de calor;
mantenha a alavanca de operação, marcações, parafusos dos terminais e clipe de liberação acessíveis;
verifique se dispositivos e acessórios adjacentes não impedem que o MCB se encaixe totalmente;
opere o clipe DIN apenas conforme especificado — não force nem modifique a carcaça.

Engate o lado fixo do perfil de montagem e, em seguida, prenda o clipe de mola ou trava usando o método documentado. Confirme se o dispositivo está esquadrejado, totalmente encaixado e retido sem oscilações ou engate parcial.

Resultado esperado: o MCB está mecanicamente fixado na orientação aprovada e possui o acesso e a folga necessários.

Condição de parada: o trilho possui o perfil incorreto, a trava não engata, o dispositivo precisa ser forçado ou a disposição do invólucro viola as instruções do produto ou da montagem.

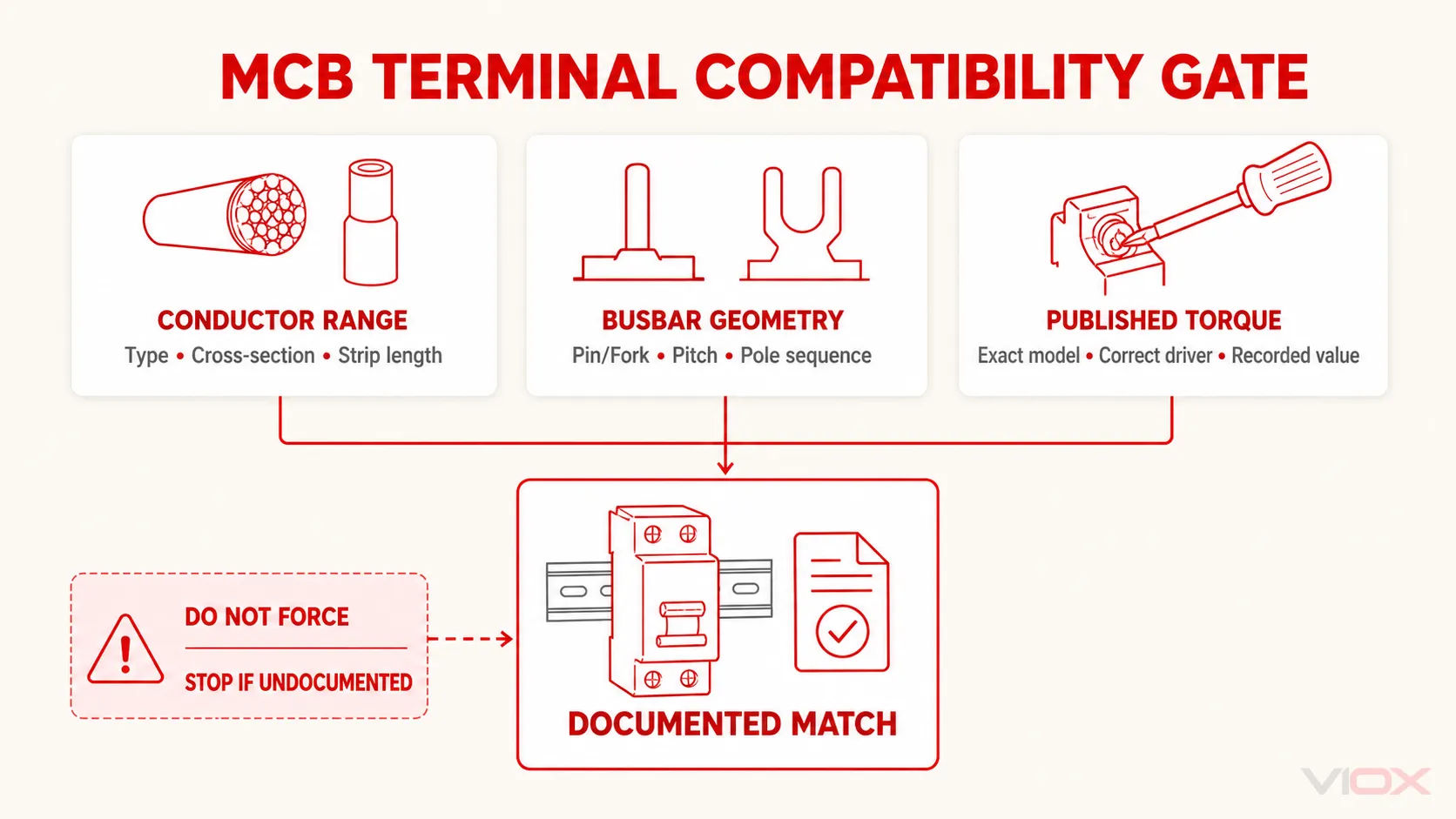

Passo 5: Prepare cada condutor para o terminal exato

A preparação do condutor controla a área de contato dentro do terminal. Registre o material, a construção, a seção transversal, o comprimento de decapagem e o método de terminação permitidos para o condutor antes de cortar ou decapar.

Use esta verificação de condutor:

Verifique	Aceite apenas quando…	Rejeite ou pare quando…
Material	A documentação do terminal permite o material do condutor	Assume-se que alumínio, revestido de cobre ou outro material seja compatível
Construção	A construção sólida, encordoada ou flexível está explicitamente dentro da faixa do terminal	A folha de dados fornece apenas uma seção transversal, mas não informações suficientes para confirmar a construção
Secção transversal	Ele se enquadra na faixa do terminal documentada e no projeto do circuito	Ele está superdimensionado, subdimensionado ou reduzido pela remoção de filamentos
Terminal tubular ou terminal de compressão	As instruções do terminal e do acessório permitem a forma exata	Um terminal tubular, terminal de compressão, terminal tubular duplo ou adaptador improvisado é usado apenas para fazer o condutor encaixar
Comprimento da tira	Corresponde à marcação do dispositivo ou à instrução atual	O cobre permanecerá exposto ou o isolamento entrará no grampo
Condição do condutor	Os filamentos e o isolamento não estão danificados nem contaminados	Os filamentos estão cortados, entalhados, espalhados, oxidados, estanhados ou deformados

Não remova filamentos de um condutor superdimensionado. Não estanhe as extremidades de condutores flexíveis, a menos que o fabricante do terminal permita explicitamente essa preparação. Não utilize um terminal tubular apenas por estética; o terminal, o terminal tubular, o perfil de crimpagem e o condutor devem formar uma combinação documentada.

Encaminhe o condutor de modo que ele entre no terminal sem carga lateral ou tensão de curvatura excessiva. Deixe comprimento de trabalho suficiente para instalação e manutenção, mas não crie laços que obstruam barreiras ou concentrem calor.

Resultado esperado: cada condutor corresponde à faixa do terminal documentada e pode entrar até a profundidade necessária sem danos ou esforço mecânico.

Condição de parada: o tipo de condutor, a adequação do terminal tubular, o comprimento de decapagem ou a capacidade do terminal são desconhecidos.

Passo 6: Conecte os condutores ou o barramento tipo pente compatível

Abra o terminal apenas o suficiente para aceitar o condutor ou barramento documentado. Insira a terminação no espaço de fixação pretendido — não ao lado, atrás ou acima do grampo móvel. Confirme se o isolamento está afastado do contato condutor de corrente e se nenhum condutor nu permanece exposto fora do limite de proteção contra toque.

Onde um barramento tipo pente alimenta uma fileira de MCBs, verifique todos os itens a seguir antes da inserção:

perfil de pino, garfo ou dente específico do fabricante;
largura, espessura e profundidade de inserção do dente;
passo de polo e espaçamento de módulo;
sequência monofásica ou multifásica;
compatibilidade com a série de disjuntores e arranjos adjacentes de RCCB/RCBO;
corrente nominal, tensão, isolamento e capacidade de curto-circuito conforme exigido pelo projeto do conjunto;
método de corte permitido, tampa de extremidade e proteção de dentes não utilizados;
se o terminal foi projetado para fixar um barramento e um condutor juntos.

A entrada física não é prova de compatibilidade elétrica. Não esmerilhe, dobre, divida, empilhe ou force um dente de barramento para encaixar. Não coloque um condutor e um barramento no mesmo terminal, a menos que o sistema do produto permita explicitamente essa combinação e mostre suas posições corretas.

As variáveis detalhadas de seleção estão cobertas no VIOX guia de seleção de MCB e barramento tipo pente.

Resultado esperado: o condutor ou barramento assenta na zona de fixação pretendida na profundidade total de inserção, com alinhamento correto e sem material energizado exposto.

Condição de parada: o barramento não se alinha naturalmente, a posição do dente não está clara, dois terminais competem pelo mesmo ponto de fixação ou a documentação de montagem não aprova a combinação.

Passo 7: Aplique o torque de terminal específico do modelo

O torque de terminal é um valor do produto, não um valor genérico para todos os MCBs. Mesmo dentro da linha modular de um fabricante, o torque pode variar conforme a família do dispositivo, a corrente nominal, o tipo de terminal ou o acessório.

Use uma ferramenta de torque controlado com o perfil de chave correto e uma faixa apropriada para o valor especificado. Siga as instruções de calibração e uso do fabricante da ferramenta. Aperte o terminal com o valor indicado na documentação atual do MCB e registre o valor utilizado.

Evite estas práticas:

apertar “pelo tato”;
copiar um valor de torque de um disjuntor de aparência semelhante;
usar uma parafusadeira de impacto;
aplicar um valor de torque ao parafuso ou acessório incorreto;
continuar após o parafuso do terminal, grampo ou carcaça apresentar danos;
reapertar repetidamente um terminal concluído sem uma instrução do fabricante ou de manutenção.

Após o aperto, realize as verificações visuais e mecânicas documentadas. Uma verificação de retenção do condutor não deve substituir o torque especificado, e a ferramenta de torque não comprova que o condutor entrou no lado correto do grampo.

Resultado esperado: cada terminal é apertado com a chave e o torque especificados para o modelo e terminação exatos, sem danos aos fios, movimento do condutor ou distorção da carcaça.

Condição de parada: o valor de torque não está disponível, a ferramenta não consegue aplicá-lo corretamente, o parafuso não atinge o valor normalmente ou qualquer componente do terminal está espanado ou danificado.

Passo 8: Concluir a Inspeção Mecânica e Visual Pré-Energização

Antes de testes elétricos ou restauração, inspecione o conjunto completo — não apenas o novo disjuntor.

Ponto de inspeção	Condição de aprovação
Identidade do dispositivo	Modelo, corrente nominal, curva, tensão, polos e etiqueta do circuito correspondem ao projeto
Montagem	O MCB está totalmente encaixado e fixado no trilho/sistema aprovado
Caminho de linha/carga	Os condutores de alimentação e saída correspondem ao arranjo de terminais documentado
Caminho do polo	As posições de fase e neutro correspondem ao diagrama do dispositivo e ao cronograma do painel
Condutores	Tipo e seção transversal corretos; sem fios cortados, isolamento preso ou cobre exposto
Barramento	Perfil, passo, sequência de fases, assentamento completo, proteção de extremidade e ausência de dentes forçados corretos
Terminais	Torque correto registrado; sem peças soltas, carcaça rachada ou parafusos espanados
Folgas	Condutores, barramentos, acessórios e barreiras instalados sem interferência
Material estranho	Não restam sobras de fios, parafusos soltos, ferramentas, detritos condutores ou jumpers temporários
Barreiras e etiquetas	As proteções, painéis frontais, tampas cegas, avisos e identificação de circuitos necessários estão prontos

Não energize um quadro com um dente de barramento não utilizado descoberto, um caminho de condutor não resolvido, uma barreira deslocada ou um terminal que apenas “pareceu apertado”.”

Passo 9: Realize a verificação elétrica necessária

O plano de verificação depende da instalação, jurisdição, arranjo de alimentação e especificação do projeto. Pode incluir, conforme aplicável:

continuidade do condutor de proteção;
resistência de isolamento, com o equipamento conectado protegido ou desconectado conforme necessário;
polaridade e identificação de condutores;
sequência de fase;
continuidade do circuito;
medições de malha de falta ou corrente de falta prospectiva;
confirmação de que as condições de desconexão automática exigidas podem ser atendidas;
verificações funcionais de intertravamentos, controles ou dispositivos de proteção associados;
verificação das etiquetas dos circuitos e do quadro de distribuição.

Estes são testes em nível de instalação. Mover a alavanca do MCB ou medir a continuidade através de um MCB isolado não prova que o circuito possui proteção contra falhas adequada, dimensionamento correto dos condutores, polaridade correta ou tempo de desconexão em conformidade. Por outro lado, não injete corrente nem realize um teste de disparo do disjuntor, a menos que o método de teste, o equipamento, os pontos de conexão e os critérios de aceitação sejam aprovados para aquele produto e instalação.

O artigo da VIOX sobre testar um disjuntor sem energia explica as conclusões limitadas que podem ser obtidas a partir de verificações com o sistema desenergizado. Ele não substitui os testes de comissionamento exigidos pelas normas locais.

Resultado esperado: o registro de inspeção e teste mostra que o circuito instalado atende aos critérios de aceitação aplicáveis do projeto.

Condição de parada: qualquer resultado de teste estiver fora do seu limite de aceitação, o teste necessário não puder ser concluído com segurança ou o resultado entrar em conflito com os dados do projeto.

Passo 10: Restaurar o conjunto e realizar o comissionamento sob controle

Após a aprovação de todas as verificações:

Confirme se as ferramentas, condutores temporários, aterramentos, jumpers e detritos foram removidos.
Instale todas as tampas de terminal, barreiras, painéis frontais, placas de vedação e tampas do invólucro.
Aplique a identificação permanente do circuito e atualize o cronograma do painel.
Registre o modelo do MCB, os detalhes do condutor e do barramento, o torque, os resultados dos testes, a data e o responsável.
Avise o pessoal afetado e libere a área controlada.
Remova os bloqueios e etiquetas apenas sob o procedimento aplicável.
Reenergize usando a sequência de comissionamento aprovada.
Observe quanto a indicações anormais, som, cheiro, calor ou disparo imediato sem expor o pessoal a partes energizadas.

Se o disjuntor disparar, um terminal aquecer ou o conjunto apresentar comportamento anormal, isole a instalação e investigue a causa. Não rearme o disjuntor repetidamente nem substitua por uma corrente nominal maior ou curva mais lenta como solução para a instalação.

Matriz de parada de trabalho

Conclusão	Por que o trabalho deve parar	Próxima ação necessária
O modelo exato do MCB não pode ser confirmado	Sem dados confiáveis de torque, condutor, direção ou compatibilidade	Identifique o dispositivo ou obtenha um substituto documentado
Instruções de LINE/LOAD ou polaridade em conflito	A inversão da alimentação pode afetar a proteção, os acessórios ou a convenção do sistema	Obtenha a orientação atual do fabricante e da montagem
A classificação do disjuntor difere do projeto	A proteção de cabos e contra falhas pode estar incorreta	Retorne à revisão de seleção de engenharia
A trava do trilho ou barramento requer força ou modificação	O assentamento mecânico e a geometria do contato estão incorretos	Use equipamento compatível; não modifique as peças
O condutor está fora da faixa do terminal	O grampo pode não desenvolver uma pressão de contato estável	Altere a terminação ou o dispositivo documentado
O torque ou o comprimento de decapagem não estão disponíveis	A qualidade da conexão não pode ser controlada	Obtenha a folha de instruções exata
O parafuso gira, trava ou não atinge o torque normalmente	Danos ao terminal são possíveis	Substitua ou inspecione de acordo com a orientação do fabricante
O isolamento, a carcaça, o terminal ou o barramento estão danificados pelo calor	Danos existentes podem permanecer como uma falha de alta resistência ou dielétrica	Substitua as peças afetadas e investigue a causa
O teste de verificação falha	O circuito não está pronto para a energização	Diagnostique, corrija e teste novamente conforme o procedimento aprovado
Retorno de energia ou partes energizadas expostas permanecem	A zona de trabalho não está eletricamente segura	Estabeleça o isolamento necessário ou escale o método de trabalho

Exemplo de produto delimitado: VIOX VF003

A página do produto VIOX VF003 publicada atualmente fornece os seguintes dados de instalação. Estes valores aplicam-se à série nomeada conforme publicada; eles não devem ser copiados para outro MCB da VIOX ou de terceiros.

Campo de instalação do VF003	Valor publicado
Disposição dos polos	1P+N
Tipo de ligação dos terminais	Cabo, barramento tipo U ou barramento tipo pino
Capacidade do terminal de cabo (superior e inferior)	Até 25 mm²; faixa publicada 18–4 AWG
Capacidade do terminal de barramento (superior e inferior)	Até 10 mm²; faixa publicada 18–8 AWG
Binário de aperto	2,5 N·m / 22 in-lb
Montagem	Trilho DIN de 35 mm de acordo com a EN 60715, dispositivo de fixação rápida
Declaração de conexão publicada	De cima para baixo

A página pública não fornece todas as variáveis de instalação necessárias para cada combinação de condutor e montagem. Por exemplo, o instalador deve obter a instrução ou o desenho do modelo atual para o comprimento de decapagem, construções de condutores permitidas, detalhes de terminais tubulares, ocupação de terminais e qualquer disposição de barramento específica da montagem antes da instalação.

Veja os dados do produto do MCB VIOX VF003 ou compare a linha mais ampla linha de MCB VIOX. Para um projeto, solicite a folha de dados e o documento de instalação exatos pelo número de catálogo, em vez de aplicar a tabela do VF003 a toda a linha.

Perguntas focadas sobre a instalação de MCB

A alimentação deve ser conectada na parte superior ou inferior de um MCB?

Use o lado indicado pelas marcações exatas do MCB, diagrama de fiação, instruções e sistema do painel. Entrada por cima/saída por baixo é uma convenção de layout comum, mas não é uma permissão universal para todo MCB, acessório, disjuntor DC, RCBO ou montagem. Alguns modelos permitem alimentação por qualquer extremidade; outros são sensíveis à direção.

Qual torque deve ser usado em um terminal de MCB?

Use o valor publicado para o modelo exato de disjuntor, faixa de corrente, terminal, condutor ou barramento e arranjo de acessórios. Não existe um torque universal seguro para MCB. Para o exemplo VIOX VF003 acima, o valor publicado é 2,5 N·m (22 in-lb); esse número não é uma especificação para todos os MCBs VIOX.

Um fio e um barramento tipo pente podem compartilhar o mesmo terminal de MCB?

Apenas quando o sistema de disjuntor e barramento permitir explicitamente a conexão simultânea e mostrar as posições de fixação corretas. Um terminal que aceita fisicamente ambas as peças não é automaticamente projetado para fixá-las de forma confiável.

Todo MCB de 18 mm aceita o mesmo barramento tipo pente?

Não. A largura do módulo por si só não estabelece compatibilidade. Verifique o perfil do dente, passo, layout de polos e fases, profundidade de inserção, design do terminal, classificações de corrente e tensão, isolamento, proteção de extremidade e a série de disjuntores aprovada.

Ligar o MCB é suficiente para verificar a instalação?

A operação da alavanca nº mostra apenas um comportamento mecânico limitado. O circuito concluído ainda requer a verificação visual, mecânica e elétrica especificada pelo projeto e pelas normas locais aplicáveis.

Como instalar um MCB: cabeamento, torque e verificação
