Resposta Rápida
Normalmente, não. Não deve colocar dois condutores de circuito separados sob um único terminal de disjuntor, a menos que esse disjuntor específico esteja listado e marcado para dois condutores do tamanho e material corretos.
Dois circuitos podem partilhar um disjuntor apenas em situações limitadas e aprovadas pelas normas. Os exemplos comuns são:
- um disjuntor tandem listado num slot de quadro aprovado para uso tandem
- um dispositivo devidamente projetado circuito ramificado multifilar com o seccionamento simultâneo exigido
- a alimentador de subquadro que alimenta um quadro de distribuição secundário
- um único circuito ramificado que é intencionalmente dividido a jusante, mantendo a proteção como um único circuito
O que não é aceitável é simplesmente forçar dois fios em um terminal de disjuntor para economizar espaço. Isso é geralmente chamado de disjuntor com conexão dupla, e pode criar conexões frouxas, superaquecimento, disparos indevidos, risco de incêndio e problemas de inspeção.
Principais conclusões
- Dois fios em um disjuntor não são automaticamente permitidos. O terminal do disjuntor deve ser homologado para dois condutores.
- Dois circuitos em um disjuntor geralmente não são mais dois circuitos independentes. Eles se tornam um único circuito protegido, a menos que um conjunto de disjuntor homologado seja projetado de outra forma.
- Um disjuntor tandem é diferente de um disjuntor bipolar. Disjuntores tandem fornecem dois circuitos de 120V em um único espaço; disjuntores bipolares geralmente atendem cargas de 240V ou circuitos com seccionamento comum.
- Circuitos com neutro compartilhado exigem cuidado especial. Um circuito ramificado multifilar deve ser conectado em fases diferentes e possuir o seccionamento simultâneo exigido.
- Espaço no quadro não é capacidade do quadro. Adicionar circuitos com disjuntores tandem não aumenta a classificação do serviço, a capacidade do barramento ou a capacidade do alimentador.
- A solução mais segura é, muitas vezes, um disjuntor tandem certificado, um subquadro ou a atualização do quadro. A solução correta depende da etiqueta do quadro, do cálculo de carga e das normas locais.
Dois fios versus dois circuitos: eles não são o mesmo problema.
Muitas pessoas usam as expressões de forma intercambiável, mas elas descrevem situações elétricas diferentes.
| Errada | O que geralmente significa | Risco principal |
|---|---|---|
| Dois fios em um disjuntor. | Dois condutores conectados sob um terminal de disjuntor. | Terminal solto, sobreaquecimento, ligação não homologada |
| Dois circuitos num único disjuntor | Dois ramais protegidos por um único disjuntor | Sobrecarga, confusão, má separação de circuitos |
| Disjuntor tandem | Dois mecanismos de disjuntor num único espaço do quadro | Apenas seguro se o quadro e a ranhura o permitirem |
| Disjuntor bipolar para dois circuitos | Dois polos ligados entre si ou disparo comum | Deve estar em conformidade com os requisitos de MWBC ou 240V |
| Circuito com neutro compartilhado | Dois condutores fase compartilhando um neutro | Superaquecimento do neutro se conectado incorretamente |
| Alimentador de subquadro | Um disjuntor alimentando outro quadro | Requer dimensionamento correto do alimentador, aterramento, equipotencialização e cálculo de carga |
O primeiro passo é identificar qual é a sua situação real. Uma solução para um caso pode ser insegura em outro.

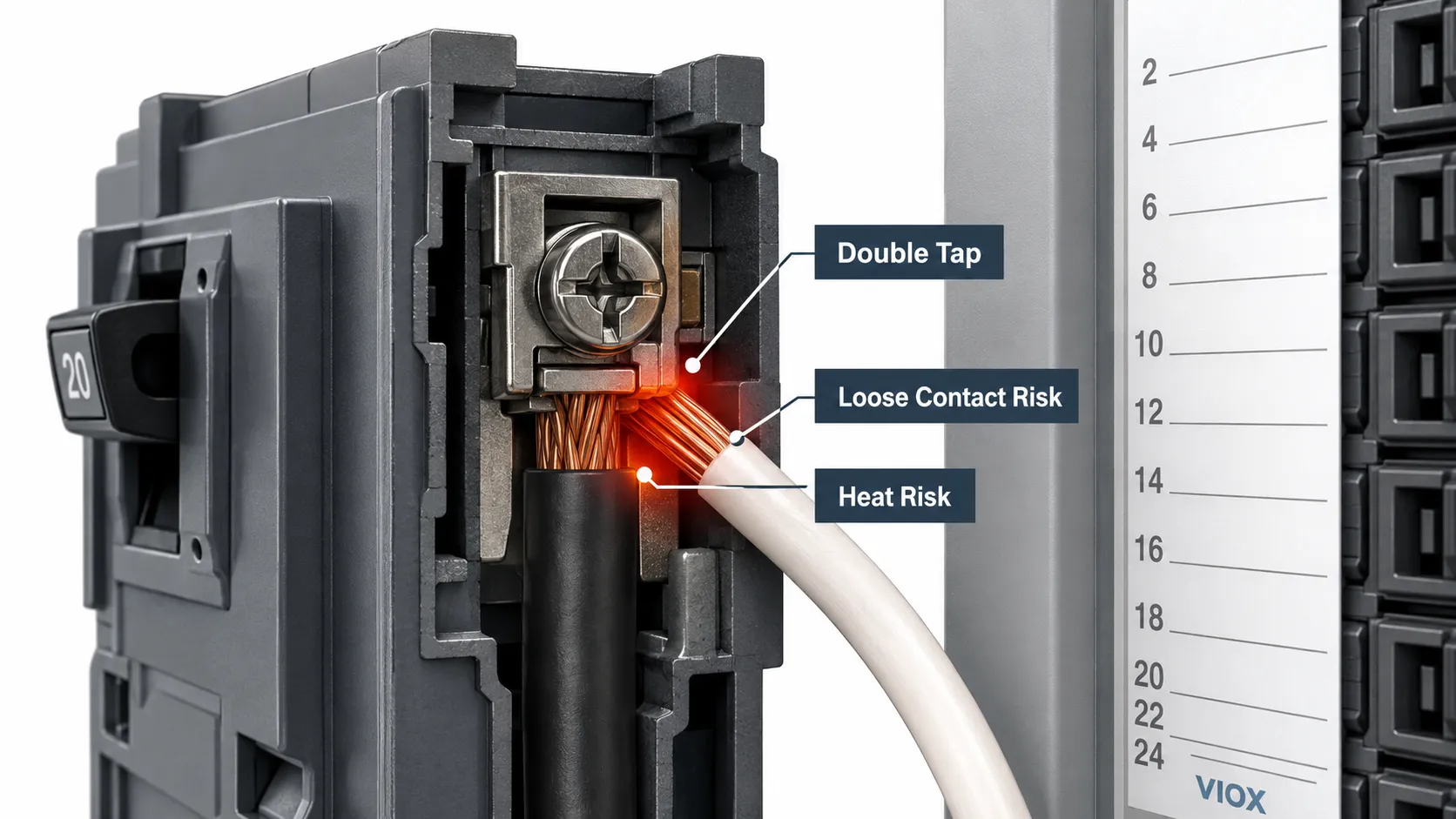

O que é um disjuntor com dupla conexão (double-tapped)?
Um disjuntor com conexão dupla É um terminal de disjuntor com dois condutores conectados onde apenas um condutor é permitido.
Esta é uma constatação comum em inspeções de quadros residenciais e pequenos quadros comerciais. O problema não é apenas estético. Os terminais dos disjuntores são projetados para fixar condutores com uma pressão e área de contato específicas. Se o terminal não for certificado para dois condutores, um fio pode ficar bem preso enquanto o outro é apenas parcialmente capturado.
Isso pode levar a:
- aumento da resistência de contato
- aquecimento do terminal
- danos ao isolamento
- arco elétrico no terminal do disjuntor
- energia intermitente
- disparos incômodos
- inspeção reprovada
Alguns disjuntores são listados para dois condutores. Muitos não são. Você não pode decidir apenas pela aparência. Deve verificar a marcação do disjuntor, os dados do fabricante e a compatibilidade do quadro.
Quando dois fios podem ser conectados a um único disjuntor?
Dois fios só podem ser conectados a um terminal de disjuntor quando todas estas condições forem verdadeiras:
| Verifique | Requisito |
|---|---|
| Listagem do terminal do disjuntor | O disjuntor está marcado ou documentado para dois condutores |
| Bitola do condutor | Ambos os condutores estão dentro da faixa de bitola permitida |
| Material do condutor | A compatibilidade cobre/alumínio corresponde à classificação do disjuntor |
| Binário | O terminal está apertado com o torque especificado pelo fabricante |
| Compatibilidade do painel | O disjuntor está listado ou aprovado para aquele quadro |
| Projeto do circuito | A proteção combinada de carga e condutor está correta |
Se o disjuntor não for classificado para dois condutores, não trate o terminal como um ponto de junção.
O uso de "pigtail" (emenda) é uma solução segura?
Às vezes, sim, mas deve ser compreendido corretamente.
Um "pigtail" significa que dois condutores são unidos com um conector aprovado, e um condutor curto segue dessa emenda até o disjuntor. Isso evita colocar dois condutores sob um único terminal de disjuntor.
No entanto, a derivação (pigtailing) não não cria magicamente dois circuitos independentes. O disjuntor continua a proteger a carga combinada como um único circuito. A seção do condutor, a carga total, o método de emenda, a ocupação da caixa, o espaço no quadro e a identificação do circuito devem estar corretos.
Utilize a derivação apenas onde o método de instalação, o tipo de conector, o espaço no invólucro e as normas locais permitam.
Dois circuitos podem compartilhar o mesmo disjuntor?
Na maioria dos casos comuns, dois circuitos separados não devem ser simplesmente combinados em um disjuntor padrão.
Se dois circuitos terminais forem conectados a um único disjuntor, eles deixam de ser protegidos de forma independente. Uma falha ou sobrecarga em qualquer um dos ramais desarmará o mesmo disjuntor, e a carga total de ambos os ramais será limitada por esse único disjuntor.
O problema maior é a proteção dos condutores. Por exemplo, se um disjuntor de 20A for usado para proteger condutores dimensionados apenas para um circuito de 15A, os condutores de menor seção podem não estar devidamente protegidos. O perigo não é que dois ramais “somem 30A” em um sentido matemático. O perigo é que o disjuntor possa ser superdimensionado para um ou mais condutores e que a instalação deixe de corresponder ao projeto original do circuito.
É possível colocar dois circuitos de iluminação em um único disjuntor?
Pode dividir um circuito de iluminação protegido em várias derivações a jusante, mas isso não é o mesmo que operar dois circuitos de iluminação independentes a partir de um único disjuntor.
Um único circuito de iluminação pode alimentar várias divisões ou múltiplos pontos de luz, dependendo das normas de instalação, secção dos cabos, calibre do disjuntor e carga. No entanto, se dois circuitos de iluminação anteriormente separados forem ligados no mesmo disjuntor, poderá criar:
- identificação confusa dos circuitos
- interrupções inesperadas
- condutores sobrecarregados
- problemas de neutro partilhado
- problemas de inspeção
- condições de manutenção inseguras
Se o objetivo for simplesmente economizar espaço no quadro, utilize uma solução aprovada e listada, como um disjuntor tandem ou um subquadro, e não uma fusão de circuitos oculta.

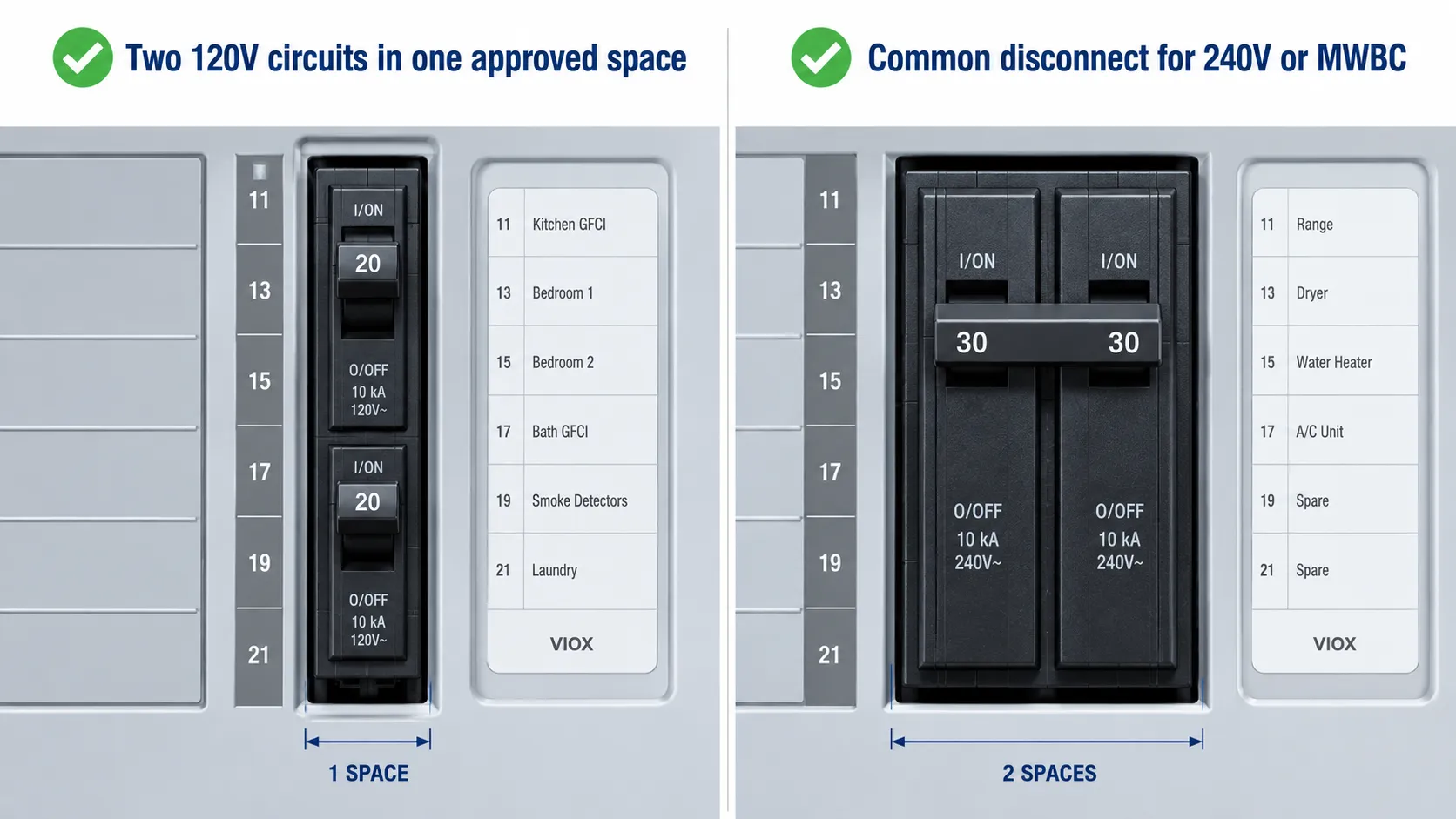

Disjuntor Tandem vs Disjuntor Bipolar vs Disjuntor Duplo
Estes tipos de disjuntores são frequentemente confundidos.
| Tipo de disjuntor | O Que Faz | Utilização Típica | Aviso Importante |
|---|---|---|---|
| Disjuntor unipolar padrão | Protege um circuito derivado de 120V em um único espaço | iluminação, tomadas, pequenas cargas | Geralmente um condutor por terminal, a menos que indicado de outra forma |
| Disjuntor tandem | Fornece dois mecanismos de disjuntor independentes de 120V em um espaço de painel | Adição de circuitos onde o painel permite o uso de disjuntores tandem | Permitido apenas em posições de painel aprovadas |
| Disjuntor bipolar | Utiliza dois polos conectados por uma alavanca comum ou disparo comum | Cargas de 240V, seccionamento de circuitos ramificados multi-condutores (MWBC), certos alimentadores | Não é o mesmo que um disjuntor tandem |
| Disjuntor quádruplo | Combina múltiplos polos em uma forma compacta | substituição ou expansão específica do quadro | Deve corresponder à listagem do quadro e à necessidade do circuito |
Para uma explicação mais detalhada, consulte o guia da VIOX sobre disjuntores tandem, CTL, não-CTL, segurança e compatibilidade de quadros.
Você pode usar um disjuntor bipolar para dois circuitos separados?
Às vezes, mas apenas quando o projeto do circuito exigir.
Um disjuntor bipolar pode ser usado para:
- uma carga de 240V
- um circuito ramificado multifilar que requer desconexão simultânea
- certas aplicações com neutro compartilhado
- circuitos de alimentação
- equipamentos que requerem disparo comum ou desconexão comum
Não deve ser usado aleatoriamente apenas porque duas alavancas parecem convenientes. Se dois circuitos de 120V não relacionados forem colocados em um disjuntor bipolar, um disparo pode desligar ambos os circuitos. Isso pode ser aceitável em alguns projetos, mas deve ser intencional, identificado e estar em conformidade.

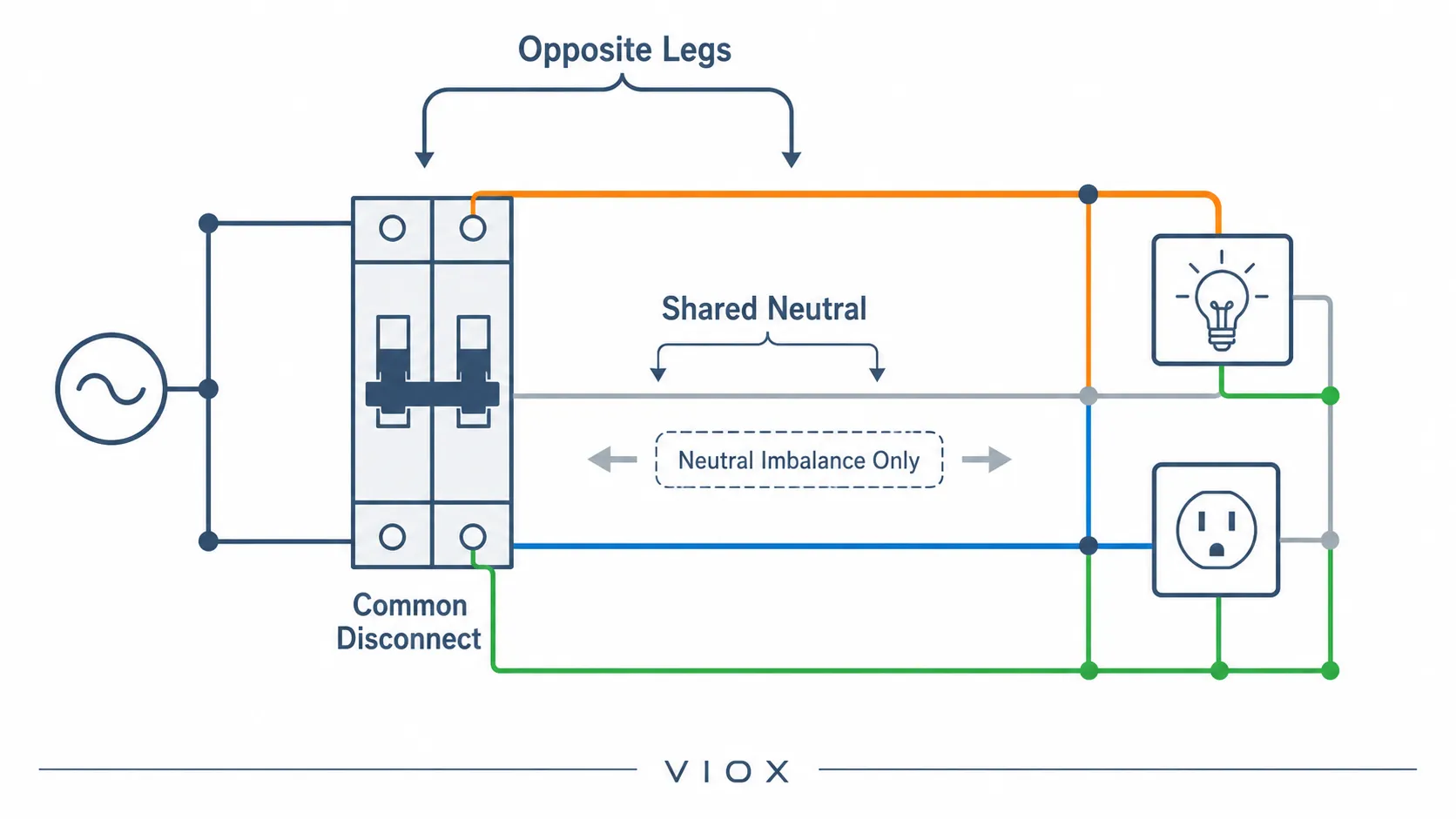

Quantos circuitos podem compartilhar um neutro?
O arranjo legítimo de neutro compartilhado mais comum é um circuito ramificado multifilar (MWBC).
Um MWBC utiliza dois ou mais condutores sem aterramento com um neutro compartilhado. Em um sistema típico de fase dividida norte-americano, dois circuitos de 120V compartilham um neutro apenas quando os condutores fase estão em pernas opostas. Isso permite que o neutro transporte apenas o desequilíbrio entre as duas cargas, em vez da soma total.
Se ambos os condutores fase forem conectados acidentalmente à mesma perna, o neutro pode sofrer sobrecarga.
Para MWBCs, os requisitos principais geralmente incluem:
- condutores fase em fases/pernas diferentes
- desconexão simultânea para todos os condutores sem aterramento
- dispositivo de intertravamento de manopla ou disjuntor com disparo comum, conforme exigido
- continuidade correta do neutro
- identificação e etiquetagem corretas
- conformidade com as normas locais e regras do quadro elétrico
Um disjuntor tandem geralmente não é o dispositivo adequado para um circuito derivado multi-fase (MWBC) com neutro compartilhado, pois os dois circuitos podem estar na mesma fase. A solução correta é normalmente um disjuntor bipolar certificado ou um conjunto de disjuntores aprovado para esse quadro e tipo de circuito.
E quanto a “2 circuitos em um disjuntor no Reino Unido”?
O mesmo princípio de segurança aplica-se no Reino Unido e em outros sistemas baseados nas normas IEC/BS, mas a terminologia difere.
Na instalação elétrica residencial do Reino Unido, a questão pode envolver:
- circuitos radiais
- circuitos de anel (ring final circuits)
- MCBs ou RCBOs em uma unidade consumidora (quadro de distribuição)
- espaços de reserva no quadro
- adição de uma segunda unidade consumidora
- Proteção RCD
- esquemas de circuitos e etiquetas
Não conecte simplesmente dois condutores de saída sob um único disjuntor (MCB), a menos que o terminal do dispositivo seja projetado e aprovado para esse arranjo. Se o objetivo for adicionar um novo circuito, o procedimento habitual é avaliar a unidade consumidora, o dispositivo de proteção, a seção do cabo, os requisitos de RCD/RCBO, a demanda máxima e os requisitos de inspeção/teste.
Para quadros no padrão britânico, uma atualização baseada em RCBO ou uma unidade consumidora adicional pode ser mais segura do que agrupar múltiplos condutores em um único dispositivo de proteção.
Alternativas mais seguras quando o painel está cheio
Se o problema real for espaço no painel, existem soluções mais seguras do que a conexão dupla em disjuntores.
| Alternativa | Quando é útil | O Que Verificar |
|---|---|---|
| Disjuntor tandem listado | O quadro possui posições tandem aprovadas | Etiqueta do quadro, tipo de disjuntor, necessidades de AFCI/GFCI |
| Subpainel | São necessários mais circuitos em uma garagem, oficina, anexo ou dependência | Dimensionamento do alimentador, aterramento/equipotencialização, cálculo de carga |
| Atualização do painel | Quadro antigo sem capacidade, espaços ou proteção moderna | Dimensionamento do serviço, requisitos da concessionária, conformidade com as normas |
| Circuito dedicado | Novos aparelhos ou equipamentos de alta carga necessitam de proteção adequada | carga, bitola do cabo, curva do disjuntor, IDR/disjuntor diferencial (RCBO) |
| Correção de emenda/caixa de derivação | Conexão dupla existente necessita de organização | conector aprovado, espaço no quadro, bitola do condutor |
| Gestão de carga | A capacidade do quadro é limitada | cálculo de demanda, cargas prioritárias, estratégia de controle |
Para fundamentos sobre o dimensionamento de disjuntores, consulte o guia da VIOX sobre como dimensionar um disjuntor. Para classificações de disjuntores e tamanhos de amperagem padrão, consulte guia de tamanhos padrão de MCBs.
Lista de verificação de inspeção
Utilize esta lista de verificação antes de decidir se uma conexão de disjuntor é aceitável.
| Errada | Por que isso importa |
|---|---|
| O disjuntor está listado para dois condutores? | Caso contrário, dois fios sob um mesmo terminal geralmente não são permitidos |
| Ambos os condutores são do mesmo material e tamanho permitido? | Condutores mistos ou incorretos podem não ser fixados corretamente |
| O disjuntor é compatível com o quadro de distribuição? | O encaixe físico não comprova a aprovação |
| Este é um disjuntor tandem ou um disjuntor bipolar? | Eles resolvem problemas diferentes |
| A etiqueta do quadro permite disjuntores tandem nesse slot? | Os disjuntores tandem são específicos para certas posições em muitos quadros |
| Existe um neutro compartilhado? | As normas para circuitos ramificados multi-fase (MWBC) podem exigir seccionamento simultâneo |
| A proteção AFCI/GFCI/RCBO é necessária? | Disjuntores tandem básicos podem não atender às normas de proteção modernas |
| A corrente nominal do disjuntor é compatível com o condutor de menor seção? | O disjuntor protege a fiação, não apenas a carga |
| O circuito está claramente identificado? | A manutenção futura depende de uma identificação precisa |
| Foi realizado um cálculo de carga? | Mais espaços não aumentam a capacidade do quadro |
Erros Comuns
Erro 1: Pensar que “encaixar” significa “ser permitido”
Os terminais dos disjuntores, barramentos de painel e slots para disjuntores tandem dependem de homologação. Se o fabricante não aprovar a conexão, o encaixe físico não é suficiente.
Erro 2: Usar um disjuntor tandem para um neutro compartilhado
Isso pode colocar ambos os condutores de fase na mesma fase/perna e sobrecarregar o neutro. Circuitos com neutro compartilhado exigem posicionamento de fase adequado e desconexão simultânea.
Erro 3: Substituir um disjuntor de 15A por um de 20A para evitar desarmes
Se a fiação for dimensionada para um circuito de 15A, instalar um disjuntor de 20A pode remover a proteção necessária para o condutor. Desarmes são sintomas. Não trate o disjuntor como o problema até que a carga e a fiação sejam verificadas.
Erro 4: Adicionar circuitos sem verificar a capacidade do painel
Um disjuntor tandem pode adicionar espaços, mas não aumenta a amperagem do serviço, a classificação do barramento ou a capacidade do alimentador.
Erro 5: Ignorar os requisitos de AFCI, GFCI ou RCBO
Circuitos modernos podem exigir proteção contra falhas de arco ou falhas de aterramento. Um disjuntor tandem simples pode não fornecer a proteção necessária.
Erro 6: Identificação inadequada
Quando duas áreas de um edifício são afetadas por um único disjuntor, o trabalho de manutenção torna-se confuso. Uma identificação deficiente aumenta o risco de trabalhar em um circuito energizado.
Tabela de Primeira Triagem Recomendada para a Página
| Situação | Geralmente permitido? | Resposta mais segura |
|---|---|---|
| Dois fios sob um terminal de disjuntor comum | Geralmente não | Use apenas se o disjuntor estiver homologado para dois condutores |
| Dois circuitos conectados a um disjuntor padrão | Geralmente não | Use disjuntores separados ou projeto de circuito aprovado |
| Disjuntor tandem em slot de quadro aprovado | Às vezes sim | Verifique a etiqueta do quadro e a série do disjuntor |
| Disjuntor bipolar para MWBC | Frequentemente exigido | Verifique o neutro compartilhado, fases opostas e seccionamento simultâneo |
| Um disjuntor alimentando um subquadro | Sim, quando projetado corretamente | Utilize alimentador, aterramento, equipotencialização e cálculo de carga adequados |
| Divida um circuito ramificado a jusante | Frequentemente possível | Permanece como um único circuito sob um único disjuntor |
FAQ
Dois fios podem ser conectados a um único disjuntor?
Apenas se o terminal do disjuntor estiver listado e marcado para dois condutores do tamanho e material corretos. Se o disjuntor não for classificado para dois fios, conectar dois condutores sob um único terminal é geralmente uma ligação dupla insegura.
Dois circuitos podem estar em um único disjuntor?
Geralmente não, a menos que o projeto utilize um método aprovado, como um disjuntor tandem listado, um circuito derivado de múltiplos fios devidamente cabeado ou um alimentador para um subquadro. Dois circuitos independentes não devem ser simplesmente fundidos em um disjuntor comum.
Um disjuntor tandem é o mesmo que operar dois circuitos a partir de um único disjuntor?
Não. Um disjuntor tandem contém dois mecanismos de disjuntor separados em um único corpo físico. Ele só é aceitável quando o quadro está listado para disjuntores tandem e o slot é aprovado para esse tipo de disjuntor.
Posso usar um disjuntor bipolar para dois circuitos de 120V separados?
Às vezes, especialmente para um circuito derivado de múltiplos fios que requer desconexão simultânea. Mas deve ser projetado intencionalmente, cabeado corretamente e identificado. Um disjuntor bipolar não é um atalho geral para circuitos não relacionados.
Dois circuitos de iluminação podem compartilhar um único disjuntor?
Um circuito de iluminação pode ramificar-se para vários cômodos, mas dois circuitos de iluminação independentes não devem ser combinados aleatoriamente em um disjuntor. Verifique a seção do cabo, a carga, o arranjo do neutro, a identificação do circuito e as normas locais.
Posso adicionar um novo circuito a um quadro de distribuição sem espaços livres?
As opções possíveis incluem um disjuntor tandem homologado, um subquadro ou a atualização do quadro. A resposta correta depende da etiqueta do quadro, da capacidade de serviço, da proteção AFCI/GFCI necessária, do cálculo de carga e das normas locais.
Dois circuitos podem compartilhar um neutro?
Apenas em um circuito ramificado multifilar devidamente projetado ou arranjo aprovado similar. Os condutores fase devem estar dispostos corretamente e, normalmente, é exigida a desconexão simultânea. Neutros compartilhados incorretamente podem causar superaquecimento.
É permitido conectar dois fios a um único disjuntor usando um rabicho (pigtail)?
O uso de rabicho pode ser aplicado para corrigir uma conexão dupla em alguns casos, mas não cria dois circuitos independentes. O ramal combinado permanece protegido por um único disjuntor, e o método de emenda, o espaço no invólucro, a carga e a seção do condutor devem estar corretos.
Conclusão
A resposta mais segura é simples: não coloque dois fios ou dois circuitos em um único disjuntor apenas porque o terminal ou o espaço no quadro parece permitir.
Existem formas legítimas de lidar com espaço limitado no quadro ou necessidades de circuitos compartilhados:
- utilizar um disjuntor tandem listado em um slot de quadro aprovado
- utilizar o disjuntor bipolar correto para um circuito derivado de múltiplos condutores
- instalar um subquadro onde mais circuitos forem necessários
- atualizar o quadro quando os requisitos de carga e proteção excederem a sua capacidade
- corrigir terminais com conexão dupla (double-tapped) utilizando métodos de cabeamento aprovados
O disjuntor não é apenas um interruptor. Ele é o ponto de proteção para o condutor. Qualquer solução deve proteger o menor condutor, estar em conformidade com a listagem do quadro, satisfazer as normas locais e permanecer acessível para manutenção futura.
