MCB ဘတ်စ်ဘား အပူလွန်ကဲခြင်းကို ဘာတွေက ဖြစ်စေပြီး ဘယ်လိုဖြေရှင်းမလဲ။
MCB ဘတ်စ်ဘား အပူလွန်ကဲခြင်းသည် အဓိကအားဖြင့် ချောင်နေသော ချိတ်ဆက်မှုများ၊ အရွယ်အစားမကိုက်ညီသော အစိတ်အပိုင်းများ၊ မညီမညာဖြစ်နေခြင်း သို့မဟုတ် ဓာတ်တိုးခြင်းတို့ကြောင့် ဖြစ်တတ်သည်။ ၎င်းတို့သည် I²R ဆုံးရှုံးမှုများမှတဆင့် အပူလွန်ကဲမှုကို ဖြစ်ပေါ်စေသော ခုခံမှုမြင့်မားသည့်နေရာများကို ဖန်တီးပေးပြီး မီးဘေးအန္တရာယ်နှင့် စနစ်ပျက်ကွက်ခြင်းတို့ကို ဖြစ်ပေါ်စေနိုင်သည်။ ချက်ချင်းပြုပြင်မှုများတွင် ချိတ်ဆက်မှုများကို 2.5-3.5 N·m သို့ ပြန်လည်တင်းကျပ်ခြင်း၊ ပျက်စီးနေသော ဘတ်စ်ဘားများကို အစားထိုးခြင်းနှင့် သင့်လျော်သော လျှပ်စီးကြောင်းအဆင့်သတ်မှတ်ချက်များကို စစ်ဆေးခြင်းတို့ ပါဝင်သည်။.
ဘတ်စ်ဘား အပူလွန်ကဲခြင်းသည် လျှပ်စစ်ဘောင်များတွင် အန္တရာယ်အရှိဆုံးဖြစ်သော်လည်း လျစ်လျူရှုခံရဆုံး ပြဿနာများထဲမှ တစ်ခုဖြစ်သည်။ သင့်ဘရိတ်ကာကို ချက်ချင်းဖြတ်တောက်ပေးသည့် ဝါယာရှော့ဖြစ်ခြင်းနှင့်မတူဘဲ အပူကြောင့် ယိုယွင်းပျက်စီးခြင်းသည် ဖြည်းဖြည်းချင်းဖြစ်ပေါ်တတ်ပြီး ပလတ်စတစ်အရည်ပျော်ခြင်း သို့မဟုတ် လောင်ကျွမ်းသောအနံ့ကို မရမချင်း သတိမထားမိတတ်ပေ။ လျှပ်စစ်ကန်ထရိုက်တာများနှင့် အဆောက်အဦမန်နေဂျာများအတွက် ဤအရာကို စောစီးစွာဖမ်းမိခြင်းသည် မီးလောင်မှုများ၊ စက်ပစ္စည်းပျက်စီးမှုများနှင့် ကုန်ကျစရိတ်ကြီးမြင့်သော ရပ်ဆိုင်းချိန်များကို ကာကွယ်နိုင်သည်။.
သော့ထုတ်ယူမှုများ
- ချောင်နေသော တာမီနယ်ဝက်အူများ သည် #1 အကြောင်းရင်းဖြစ်သည်—50 မိုက်ခရိုအုမ်းရှိသင့်သော ချိတ်ဆက်မှုသည် ချောင်နေသောအခါ 200+ မိုက်ခရိုအုမ်းအထိ ခုန်တက်သွားနိုင်ပြီး ပလတ်စတစ်ကို အရည်ပျော်စေရန် လုံလောက်သောအပူကို ထုတ်ပေးနိုင်သည်။
- သင့်လျော်သော တင်းအား (လူနေအိမ်သုံး MCB များအတွက် 2.5-3.5 N·m) သည် ညှိနှိုင်း၍မရပါ—လက်ဖြင့်တင်းကျပ်ရုံနှင့် မလုံလောက်ပါ။
- အပူပုံရိပ် သည် မျက်မြင်ပျက်စီးမှုမဖြစ်ပေါ်မီ ပြဿနာများကို ဖမ်းယူသည်—ဆင်တူချိတ်ဆက်မှုများကြားတွင် 10-15°C ကွာခြားမှုကို ရှာဖွေပါ။
- ကြေးနီဓာတ်တိုးခြင်း သည် အထူးသဖြင့် စိုစွတ်သော သို့မဟုတ် ကမ်းရိုးတန်းဒေသများတွင် အချိန်ကြာလာသည်နှင့်အမျှ ခုခံအားကို တိုးစေသည်။
- ပတ်ဝန်းကျင်အထက် 70°C ကျော်သော အပူချိန် ဆိုသည်မှာ ချက်ချင်းလုပ်ဆောင်ရန် လိုအပ်သည်—သင်သည် အန္တရာယ်ဇုန်ထဲသို့ ရောက်နေပြီဖြစ်သည်။
- မျက်မြင်အရောင်ပြောင်းခြင်း (အညို/အနက်ရောင်ကြေးနီ၊ အဝါရောင်ပြောင်းသွားသော ပလတ်စတစ်) ဆိုသည်မှာ ဘတ်စ်ဘားကို ပြုပြင်မည့်အစား အစားထိုးရမည်ဟု ဆိုလိုသည်။
MCB ဘတ်စ်ဘား လုပ်ဆောင်ချက်နှင့် အပူချိန်ကန့်သတ်ချက်များကို နားလည်ခြင်း
MCB ဘတ်စ်ဘားများသည် သင့်ပင်မဘရိတ်ကာမှ လျှပ်စစ်ဓာတ်အားကို အပြိုင်ရှိသော ဆားကစ်ဘရိတ်ကာများစွာသို့ ဖြန့်ဝေပေးသည်။ ဤကြေးနီ သို့မဟုတ် အလူမီနီယမ်ဘားများသည် ခုခံအားနည်းနေချိန်တွင် လျှပ်စီးကြောင်းမြင့်မားစွာ သယ်ဆောင်နိုင်ရမည်—ခုခံအားတိုးလာခြင်းသည် အပူထုတ်လုပ်ခြင်းကို ဆိုလိုသည်။.
ပုံမှန်အခြေအနေများတွင် ဘတ်စ်ဘားများသည် ခုခံအပူပေးခြင်း (I²R ဆုံးရှုံးမှုများ) ကြောင့် နွေးထွေးစွာလည်ပတ်သည်။ IEC 60947-2 နှင့် UL 489 စံနှုန်းများသည် ပတ်ဝန်းကျင်အထက် 50-70°C အပူချိန်မြင့်တက်မှုကို ခွင့်ပြုသည် (ပုံမှန်အားဖြင့် 40°C)။ ထိုအကန့်အသတ်ကို ကျော်လွန်ပါက သင်သည် လျှပ်ကာပြိုကွဲမှုကို အရှိန်မြှင့်တင်ခြင်း၊ ဓာတ်တိုးခြင်းကို တိုးမြှင့်ခြင်းနှင့် မီးဘေးအန္တရာယ်ကို ဖန်တီးနေခြင်းဖြစ်သည်။.
ဤတွင် ပြဿနာမှာ- ကြေးနီ၏ခုခံအားသည် ဒီဂရီစင်တီဂရိတ်တစ်ခုလျှင် 0.4% တိုးလာသည်။ အပူချိန်မြင့်တက်လာသည်နှင့်အမျှ ခုခံအားမြင့်တက်လာပြီး အပူပိုမိုထုတ်ပေးသည်—အပူသည် လုံလောက်စွာ လွတ်မြောက်နိုင်ခြင်းမရှိပါက အပူလွန်ကဲမှုကို ဖြစ်စေနိုင်သော တုံ့ပြန်မှုကွင်းဆက်တစ်ခုဖြစ်သည်။.

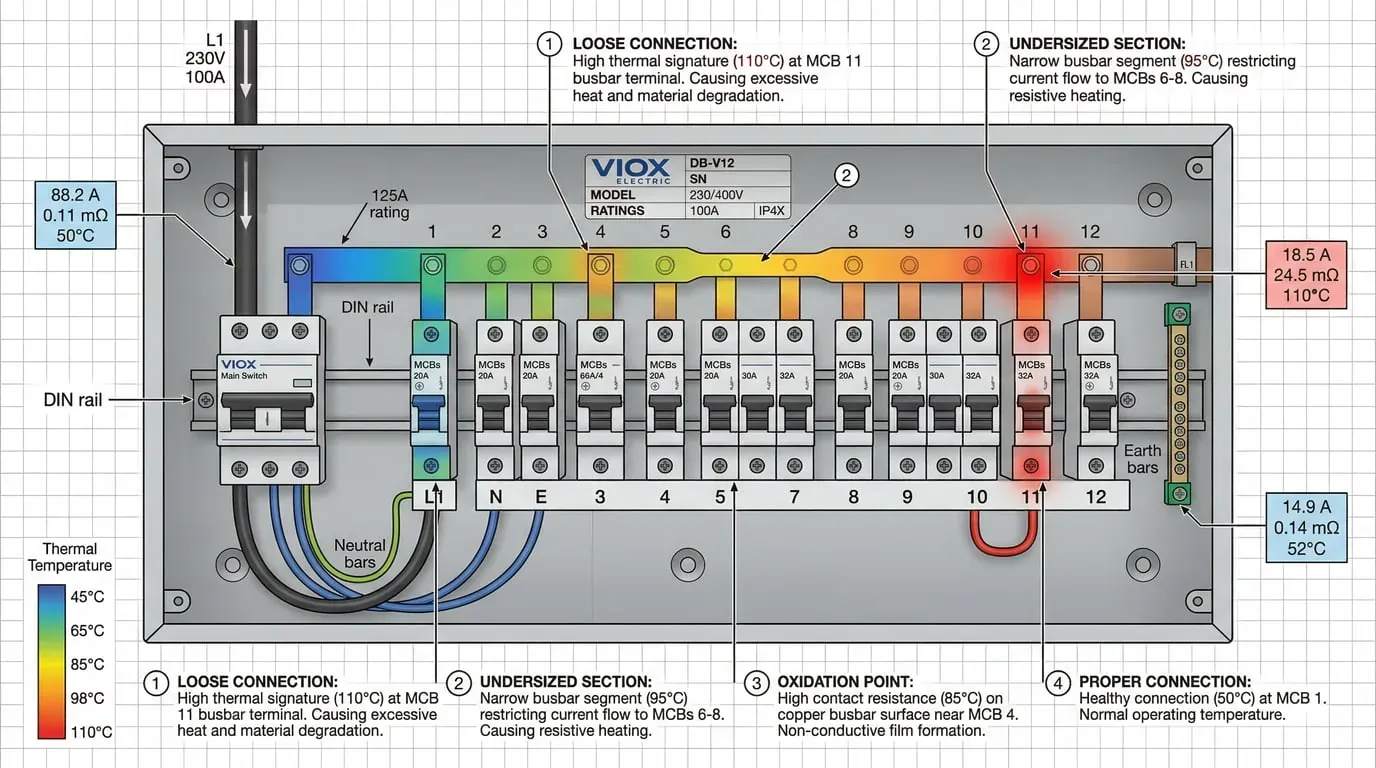

MCB ဘတ်စ်ဘား အပူလွန်ကဲခြင်း၏ အဓိကအကြောင်းရင်းများ

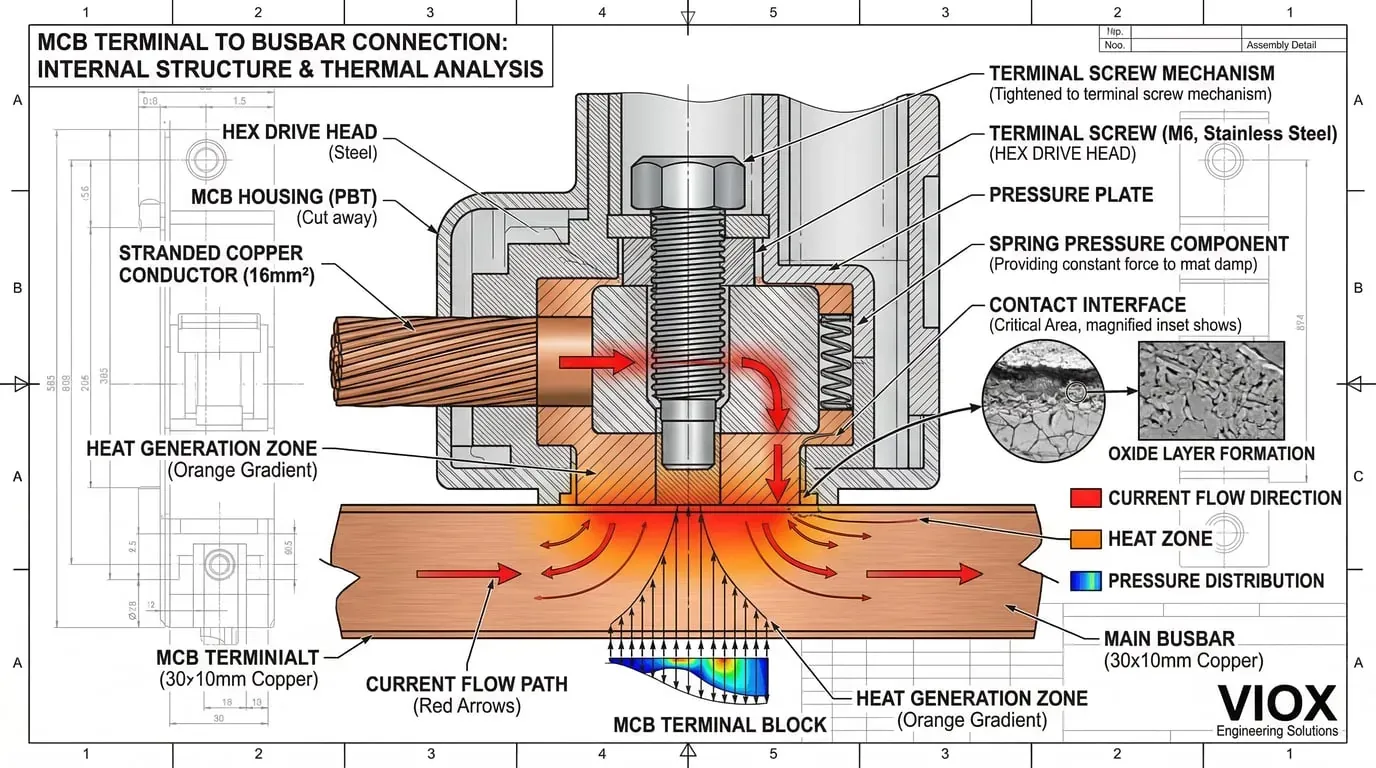

၁။ ချောင်နေသော တာမီနယ်ချိတ်ဆက်မှုများ (#1 တရားခံ)
တာမီနယ်ဝက်အူများကို သင့်လျော်စွာ မတင်းကျပ်ပါက သို့မဟုတ် အချိန်ကြာလာသည်နှင့်အမျှ ချောင်လာပါက ထိတွေ့ဧရိယာသည် သိသိသာသာ ကျုံ့သွားသည်။ လျှပ်စီးကြောင်းသည် ပိုမိုသေးငယ်သော ဖြတ်ပိုင်းတစ်ခုမှတဆင့် တွန်းပို့ခံရပြီး အပူချိန်မြင့်မားသောနေရာတစ်ခုကို ဖန်တီးပေးသည်။.
ရူပဗေဒ- ထိတွေ့ဖိအား 50% လျော့နည်းသွားခြင်းသည် ခုခံအားကို 300-500% အထိ တိုးစေနိုင်သည်။ 32A ဝန်အားတွင် 50 မှ 200 မိုက်ခရိုအုမ်းအထိ ယိုယွင်းသွားသော ချိတ်ဆက်မှုသည် အပို 0.2 ဝပ် အပူကို ထုတ်ပေးသည်—လေဝင်လေထွက်မကောင်းသော ဘောင်တစ်ခုတွင် ဒေသတွင်းအပူချိန်ကို 40-60°C အထိ မြှင့်တင်ရန် လုံလောက်သည်။.
အချိန်ကြာလာသည်နှင့်အမျှ ချိတ်ဆက်မှုများ အဘယ်ကြောင့် ချောင်လာသနည်း။ ကြေးနီသည် 17 ppm/°C တိုးချဲ့ပြီး သံမဏိဝက်အူများသည် 11-13 ppm/°C သာ တိုးချဲ့သည်။ အပူပေး/အအေးခံစက်ဝန်းတိုင်းသည် တင်းကျပ်သောဖိအားကို တဖြည်းဖြည်း သက်သာစေသည်။ ဤအကြောင်းကြောင့်ပင် စစ်ဆေးခြင်းကို အောင်မြင်ပြီးသော ဘောင်များသည် လပေါင်းများစွာကြာပြီးနောက် ပြဿနာများ ဖြစ်ပေါ်လာနိုင်သည်။ MCB ဘတ်စ်ဘားများကို တပ်ဆင်သည့်အခါ အဖြစ်များသော တပ်ဆင်မှုအမှားများကို နားလည်ခြင်း သည် ဤပြဿနာများကို အစကတည်းက ကာကွယ်ရန် ကူညီပေးသည်။.
၂။ အရွယ်အစားမကိုက်ညီသော ဘတ်စ်ဘား ဖြတ်ပိုင်း
100A ပင်မဘရိတ်ကာနှင့် လျှပ်စီးကြောင်းမြင့်မားသော ဆားကစ်များစွာပါရှိသော ဘောင်တစ်ခုတွင် 63A အဆင့်သတ်မှတ်ထားသော ဘတ်စ်ဘားကို အသုံးပြုခြင်းသည် နာတာရှည်ဝန်ပိုခြင်းကို ဖြစ်စေသည်။ တစ်ဦးချင်း MCB များသည် ဘယ်သောအခါမှ မဖြတ်တောက်သော်လည်း ဘတ်စ်ဘားမှတဆင့် စုပြုံရောက်ရှိလာသော လျှပ်စီးကြောင်းသည် အထွတ်အထိပ်လိုအပ်ချိန်တွင် ၎င်း၏ အပူချိန်အဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်နိုင်သည်။.
စစ်မှန်သော-ကမ္ဘာ့ဥပမာ: စံလူနေအိမ်သုံး ဘတ်စ်ဘားများသည် 63A စနစ်များအတွက် 10×2mm (20mm²) မှ 125A အသုံးချမှုများအတွက် 15×5mm (75mm²) အထိရှိသည်။ 80% စွမ်းရည်ရှိသော ဘတ်စ်ဘားသည် ပတ်ဝန်းကျင်အထက် 30°C တွင် လည်ပတ်နိုင်သည်—လက်ခံနိုင်သည်။ ၎င်းကို 120% သို့ တွန်းပို့ပါက သင်သည် 90-100°C သို့ ကြည့်နေရပြီး အန္တရာယ်ဇုန်ထဲသို့ ကောင်းစွာရောက်ရှိနေပြီဖြစ်သည်။.
အဓိကအချက်မှာ MCB အဆင့်သတ်မှတ်ချက်များကို ပေါင်းထည့်ရုံသာမက တစ်ပြိုင်နက်တည်း လိုအပ်ချက်ကို တွက်ချက်ခြင်းဖြစ်သည်။ EV အားသွင်းခြင်း၊ အပူစုပ်စက်များနှင့် စွမ်းအားမြင့် အီလက်ထရွန်နစ်ပစ္စည်းများပါရှိသော ခေတ်မီအိမ်များသည် ရှေးရိုးအမျိုးအစားစုံတွက်ချက်မှုများထက် ပိုမိုဆွဲယူသည်။ MCB စနစ်များအတွက် သင့်လျော်သော ဘတ်စ်ဘားရွေးချယ်ခြင်း သည် ဤဝန်ပုံစံအသစ်များကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။.

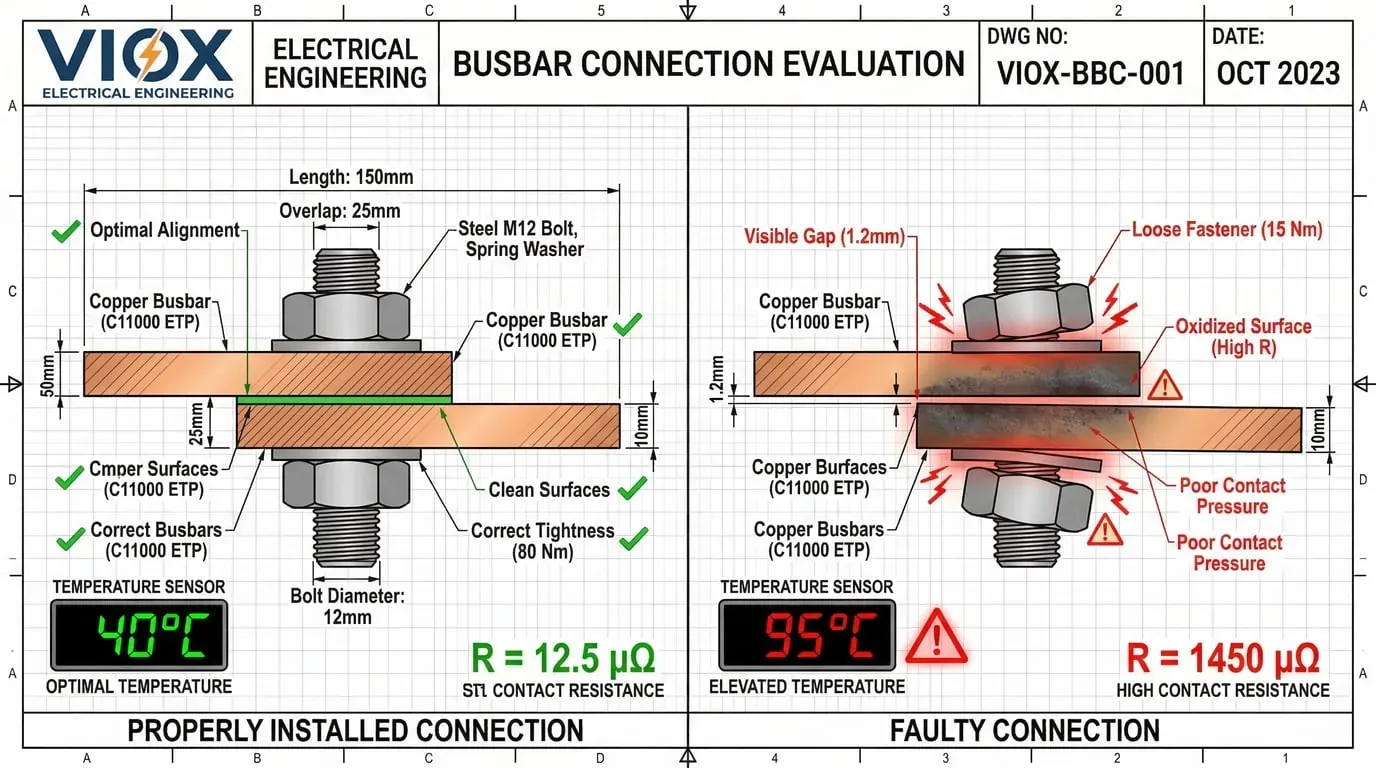

၃။ မညီမညာဖြစ်နေခြင်းနှင့် တပ်ဆင်ခြင်းမမှန်ကန်ခြင်း
ခေါင်းဖြီးပုံစံ ဘတ်စ်ဘားများသည် MCB တာမီနယ်များစွာကို တစ်ပြိုင်နက် ထိတွေ့ရမည်ဖြစ်သည်။ ဘတ်စ်ဘားသည် ထောင့်ချိုးကျနေပါက သို့မဟုတ် တာမီနယ်အပေါက်များတွင် အပြည့်အဝ မထိုင်ပါက ဒီဇိုင်းထုတ်ထားသော ထိတွေ့ဧရိယာ၏ တစ်စိတ်တစ်ပိုင်းသာ လျှပ်စီးကြောင်းကို သယ်ဆောင်သည်—ခုခံမှုမြင့်မားသော အပူချိန်မြင့်မားသောနေရာများကို ဖန်တီးပေးသည်။.
လက်တွေ့ကွင်းဆင်းခြင်း- တပ်ဆင်သူအချို့သည် လိုက်ဖက်ညီမှုမရှိသော အစိတ်အပိုင်းများကို အတူတကွ တွန်းအားပေးသည်။ ချိတ်ဆက်မှုသည် လုံခြုံပုံရသော်လည်း ဝန်အားအောက်တွင် ခုခံအားမြင့်မားမှုကို ပြသသည်။ အနီးအနားရှိ HVAC စက်ပစ္စည်းများ သို့မဟုတ် ငလျင်လှုပ်ခြင်းမှ ဘောင်တုန်ခါမှုသည် တပ်ဆင်ပြီးနောက် ချိန်ညှိမှုကိုလည်း အနှောင့်အယှက်ပေးနိုင်သည်။.
၄။ ဓာတ်တိုးခြင်းနှင့် မျက်နှာပြင်ညစ်ညမ်းခြင်း
ကြေးနီအောက်ဆိုဒ် (Cu₂O နှင့် CuO) သည် သန့်စင်သောကြေးနီထက် ၁,၀၀၀,၀၀၀ ဆ ခုခံအားပိုမိုမြင့်မားသည်။ ပါးလွှာသောအောက်ဆိုဒ်အလွှာများသည် ထိတွေ့မှတ်များတွင် လျှပ်ကာအတားအဆီးများကို ဖန်တီးပေးသည်။.
ပတ်ဝန်းကျင်ဆိုင်ရာ အရှိန်မြှင့်ကိရိယာများ- စိုထိုင်းဆ၊ ကမ်းရိုးတန်းဒေသများရှိ ဆားမှုန်များ၊ စက်မှုညစ်ညမ်းပစ္စည်းများနှင့် အပူချိန်စက်ဝန်းအားလုံးသည် ဓာတ်တိုးခြင်းကို အရှိန်မြှင့်ပေးသည်။ အလူမီနီယမ်သည် ပို၍ပင်ဆိုးသည်—၎င်းသည် လေနှင့်ထိတွေ့သောအခါ အလူမီနီယမ်အောက်ဆိုဒ် (Al₂O₃) ကို ချက်ချင်းနီးပါး ဖြစ်ပေါ်စေသည်။.
တပ်ဆင်သူအများစုက ဘာကိုကျော်သွားသလဲ- သင့်လျော်သော မျက်နှာပြင်ပြင်ဆင်မှုတွင် အောက်ဆိုဒ်အလွှာများကို ပွတ်တိုက်သောအဝတ် သို့မဟုတ် ထိတွေ့သန့်စင်ဆေးဖြင့် ဖယ်ရှားပြီးနောက် လျှပ်စစ်ထိတွေ့ဒြပ်ပေါင်းကို အသုံးပြုခြင်း ပါဝင်သည်။ အများအပြားသည် အောက်ဆိုဒ်ဖလင်များကို ဖြတ်တောက်ရန် စက်ပိုင်းဆိုင်ရာဖိအားကိုသာ အားကိုးကြသည်—၎င်းသည် အစပိုင်းတွင် အလုပ်ဖြစ်သော်လည်း အောက်ဆိုဒ်များ ပြန်လည်ဖြစ်ပေါ်လာသည်နှင့်အမျှ အချိန်ကြာလာသည်နှင့်အမျှ ယိုယွင်းလာသည်။.
၅။ အလွန်အကျွံ ဝန်လျှပ်စီးကြောင်း
နေစဉ် MCB များသည် အောက်ပိုင်းဆားကစ်များကို ကာကွယ်ပေးသည်, ဘတ်စ်ဘားကိုယ်တိုင်တွင် သီးခြားအပူကာကွယ်မှု မရှိတတ်ပါ။ ဆားကစ်များစွာသည် တစ်ပြိုင်နက်တည်း ၎င်းတို့၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းအနီးသို့ ဆွဲယူပါက ဘရိတ်ကာကို မဖြတ်တောက်ဘဲ ဘတ်စ်ဘားလျှပ်စီးကြောင်းသည် ဒီဇိုင်းကန့်သတ်ချက်ထက် ကျော်လွန်နိုင်သည်။.
ခေတ်မီစိန်ခေါ်မှု- ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းဒရိုက်များ၊ ခလုတ်ပြောင်းပါဝါထောက်ပံ့မှုများနှင့် LED မီးများမှ ဟာမိုနီလျှပ်စီးကြောင်းများသည် RMS လျှပ်စီးကြောင်းတိုင်းတာမှုများက အကြံပြုသည်ထက် ကျော်လွန်၍ အပူပေးခြင်းကို အထောက်အကူပြုသည်။ တတိယဟာမိုနီလျှပ်စီးကြောင်းများသည် ဖျက်သိမ်းမည့်အစား ကြားနေဘတ်စ်ဘားတွင် သင်္ချာနည်းအရ ပေါင်းထည့်သည်—ကြားနေဘတ်စ်ဘားလျှပ်စီးကြောင်းသည် အဆင့်လျှပ်စီးကြောင်းထက် ပိုမိုများပြားနိုင်သည်။.
အပူလွန်ကဲသော ဘတ်စ်ဘားများ၏ အန္တရာယ်များနှင့် အကျိုးဆက်များ
မီးဘေးအန္တရာယ်နှင့် လျှပ်စစ်မီးပွားအန္တရာယ်
MCB ဘောင်များသည် 90-120°C ဆက်တိုက်လည်ပတ်ရန် အဆင့်သတ်မှတ်ထားသော မီးခံနိုင်ရည်ရှိသော အပူပလတ်စတစ်များကို အသုံးပြုသည်။ ဘတ်စ်ဘားအပူချိန်များသည် ဤကန့်သတ်ချက်များကို ကျော်လွန်သောအခါ ပလတ်စတစ်သည် ပျော့ပျောင်းလာပြီး ပုံပျက်သွားကာ မတည်ငြိမ်သောဒြပ်ပေါင်းများကို ထုတ်လွှတ်သည်။ အလွန်အကျွံဖြစ်ရပ်များတွင် မီးစွဲလောင်သည်။.
တိုးတက်မှု- ကနဦးယိုယွင်းပျက်စီးခြင်းသည် အရောင်ပြောင်းခြင်းနှင့် မီးလောင်ကျွမ်းခြင်းကို ဖြစ်ပေါ်စေသည်။ လျှပ်ကာပြိုကွဲသွားသည်နှင့်အမျှ ကာဗွန်ခြေရာခံလမ်းကြောင်းများ ဖြစ်ပေါ်လာပြီး ယိုစိမ့်လျှပ်စီးကြောင်းအတွက် လမ်းကြောင်းများကို ဖန်တီးပေးသည်။ ဤလမ်းကြောင်းများသည် ဝန်ပိုခြင်းကို ဖယ်ရှားပြီးနောက်တွင်ပင် လျှပ်စစ်မီးပွားကို ထိန်းထားနိုင်ပြီး နောက်ဆုံးတွင် ပတ်ဝန်းကျင်ရှိပစ္စည်းများကို မီးစွဲလောင်စေသည်။.
လျှပ်စစ်မီးပွားအန္တရာယ်- ယိုယွင်းပျက်စီးနေသော ချိတ်ဆက်မှုများသည် နောက်ဆုံးတွင် အကြီးအကျယ်ပျက်ကွက်သောအခါ 35,000°F (19,400°C) အထိရောက်ရှိသော စွမ်းအင်မြင့်မားသော လျှပ်စစ်မီးပွားများကို ဖန်တီးပေးသည်။ ပေါက်ကွဲအားသည် ကြေးနီကို အငွေ့ပျံစေပြီး ဖိအားလှိုင်းများကို ထုတ်ပေးကာ အရည်ပျော်နေသောသတ္တုကို အကာအရံတစ်လျှောက် ပစ်ထုတ်သည်။.
စက်ပစ္စည်းပျက်စီးခြင်းနှင့် ရပ်ဆိုင်းချိန်
အပူသည် ဘတ်စ်ဘားတစ်လျှောက် လျှောက်သွားပြီး ဘေးချင်းကပ် MCB ချိတ်ဆက်မှုများကို ထိခိုက်စေကာ ဘရိတ်ကာများကိုယ်တိုင် ပျက်စီးစေနိုင်သည်။ MCB များတွင် သီးခြားအပူချိန်များသို့ ချိန်ညှိထားသော အပူခရီးစဉ်ဒြပ်စင်များပါရှိသည်—အလွန်အကျွံပြင်ပအပူသည် ချိန်ညှိမှုကို ပြောင်းလဲစေပြီး အနှောင့်အယှက်ဖြစ်စေသော ခရီးစဉ် သို့မဟုတ် အမှန်တကယ်ချို့ယွင်းမှုများအတွင်း ခရီးစဉ်ပျက်ကွက်ခြင်းကို ဖြစ်စေသည်။.
စီးပွားရေးသက်ရောက်မှု- စီးပွားဖြစ်အဆောက်အဦများတွင် မစီစဉ်ထားသော ရပ်ဆိုင်းချိန်သည် တစ်နာရီလျှင် ထောင်ဂဏန်းမှ သန်းဂဏန်းအထိ ကုန်ကျနိုင်သည်။ ဒေတာစင်တာများ၊ ဆေးရုံများနှင့် ထုတ်လုပ်ရေးစက်ရုံများကဲ့သို့သော အရေးကြီးသောအခြေခံအဆောက်အဦများသည် ချက်ချင်းပါဝါပြန်လည်ရရှိရန် လိုအပ်သည်—အရေးပေါ်ဝန်ဆောင်မှုခေါ်ဆိုမှုများ၊ အစိတ်အပိုင်းများကို အရှိန်မြှင့်ပေးပို့ခြင်း၊ အချိန်ပိုလုပ်အားခများ။.

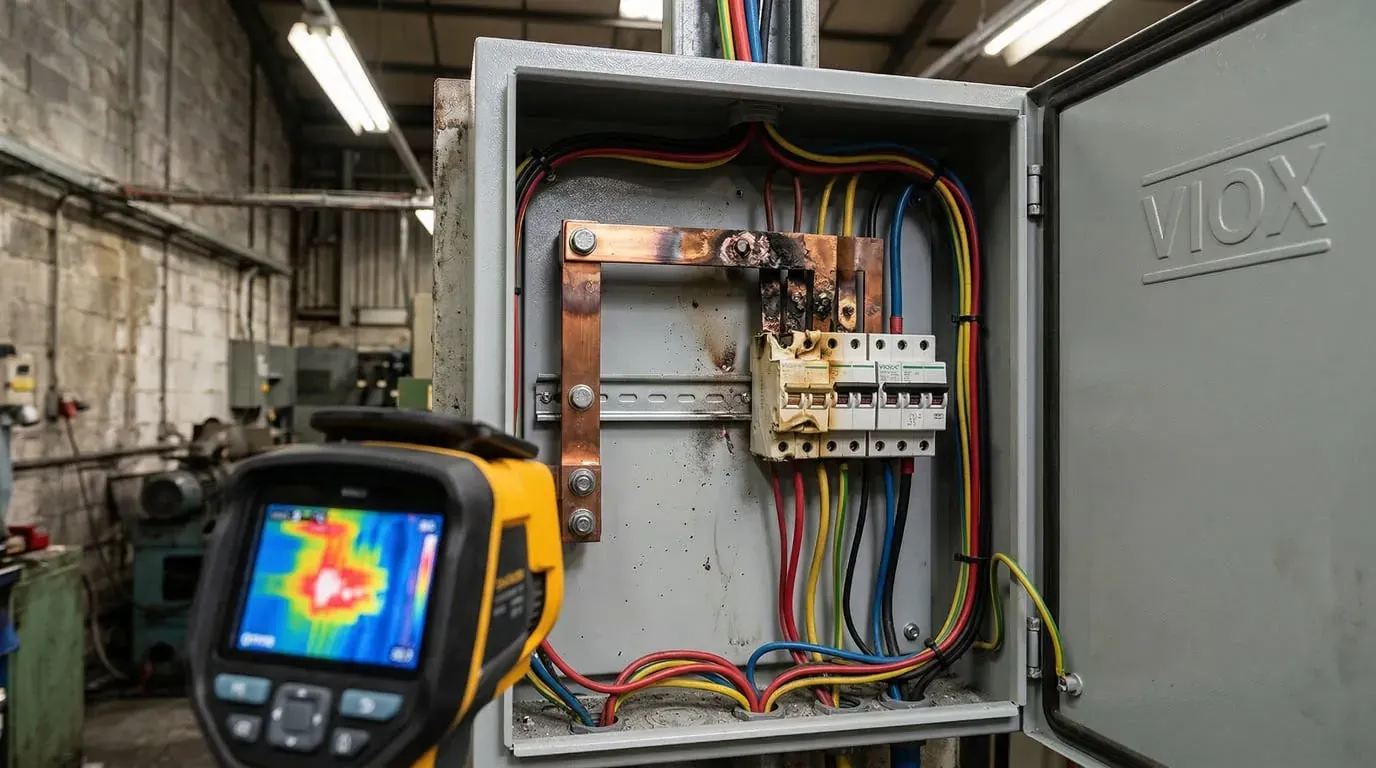

Busbar အပူလွန်ကဲခြင်းကို မည်သို့ရှာဖွေမလဲ
Thermal Imaging (အထိရောက်ဆုံး)
Infrared ကင်မရာများသည် မျက်မြင်ပျက်စီးမှုမဖြစ်ပေါ်မီ အပူချိန်မြင့်သောနေရာများကို ရှာဖွေသည်။ အမြင့်ဆုံးလိုအပ်ချက်နှင့် နီးကပ်သောဝန်အခြေအနေအောက်တွင် panels များကို စကင်ဖတ်ပါ — လက်ရှိတိုးလာသည်နှင့်အမျှ thermal anomalies များသည် ပိုမိုသိသာလာသည်။.
ဘာကိုရှာရမလဲ။
- ဆင်တူချိတ်ဆက်မှုများကြားတွင် 10-15°C အပူချိန်ကွာခြားမှု = ပြဿနာဖြစ်ပေါ်နေခြင်း
- 30°C ထက်ကျော်လွန်သော ကွာခြားမှုများ = ချက်ချင်းလုပ်ဆောင်ရန် လိုအပ်သောအရေးပေါ်အခြေအနေ
- Single hot spot = localized loose connection
- busbar ကဏ္ဍတစ်ခုလုံးတွင် ညီညာသောအပူချိန်မြင့်တက်ခြင်း = undersizing သို့မဟုတ် overload
Pro အကြံပြုချက်- Bare copper တွင် emissivity နည်းပါးသည် (0.05-0.15)၊ အမှန်တကယ်အပူချိန်ထက် အေးသည်ဟုထင်ရသည်။ Oxidized copper နှင့် painted မျက်နှာပြင်များသည် emissivity ပိုမိုမြင့်မားသည် (0.8-0.95)၊ ပိုမိုတိကျသောစာဖတ်ခြင်းကိုပေးသည်။ absolute values ထက် comparative analysis ကိုသုံးပါ။.
အမြင်အာရုံစစ်ဆေးခြင်း။
Copper အရောင်ပြောင်းခြင်း: တောက်ပသောအညိုရောင် → oxide အလွှာများထူလာသည်နှင့်အမျှ အညိုရင့်/အနက်ရောင်။ ပြင်းထန်သောအပူလွန်ကဲမှုသည် ခရမ်းရောင် သို့မဟုတ် အပြာရောင်အစွန်းအထင်းကို ဖြစ်ပေါ်စေသည်။.
ပလတ်စတစ်ပျက်စီးခြင်း: အဖြူ/အလင်းမီးခိုးရောင် → အဝါရောင် → အညိုရောင် → ပလတ်စတစ်ယိုယွင်းလာသည်နှင့်အမျှ အနက်ရောင်။ Warping, melting သို့မဟုတ် deformation သည် ပုံမှန်ကန့်သတ်ချက်များထက် အပူချိန်များစွာမြင့်မားကြောင်း ညွှန်ပြသည်။.
စက်ပိုင်းဆိုင်ရာညွှန်ကိန်းများ: လက်ဖြင့်လှည့်နိုင်သော လျော့ရဲသောဝက်အူများ၊ အစိမ်းရောင်ကြေးနီဆားများ (corrosion)၊ အဖြူရောင်အလူမီနီယမ်အောက်ဆိုဒ်၊ လျှပ်ကာတွင်အက်ကွဲကြောင်းများ၊ busbar နှင့် MCB terminals ကြားတွင်မြင်နိုင်သောအကွာအဝေးများ။.
လက်တွေ့လျှပ်စစ်စမ်းသပ်ခြင်း
Simple clamp meter test: main breaker တွင် current ကိုတိုင်းတာပြီး တစ်ဦးချင်းစီ circuits များ၏ ပေါင်းလဒ်နှင့် နှိုင်းယှဉ်ပါ။ သိသာထင်ရှားသော ကွဲလွဲမှုသည် ပြဿနာများကို ညွှန်ပြသည်။.
Voltage drop test: main breaker terminals နှင့် တစ်ဦးချင်းစီ MCB terminals အကြားရှိ voltage ကို load အောက်တွင် တိုင်းတာပါ။ အလွန်အကျွံကျဆင်းခြင်း (> nominal ၏ 1-2%) သည် ဖြန့်ဖြူးလမ်းကြောင်းတွင် မြင့်မားသောခုခံမှုကို ညွှန်ပြသည်။.
Touch test (de-energized သာ): shutdown ပြီးနောက်, လျော့ရဲသော terminal screws များအတွက်ခံစားပါ။ ကိရိယာများမပါဘဲ ၎င်းတို့ကို လှည့်နိုင်လျှင် ၎င်းတို့ကို သင့်လျော်စွာ တင်းကျပ်ထားခြင်းမရှိပါ။.
ချက်ချင်းပြုပြင်ရေးလုပ်ဆောင်ချက်များ

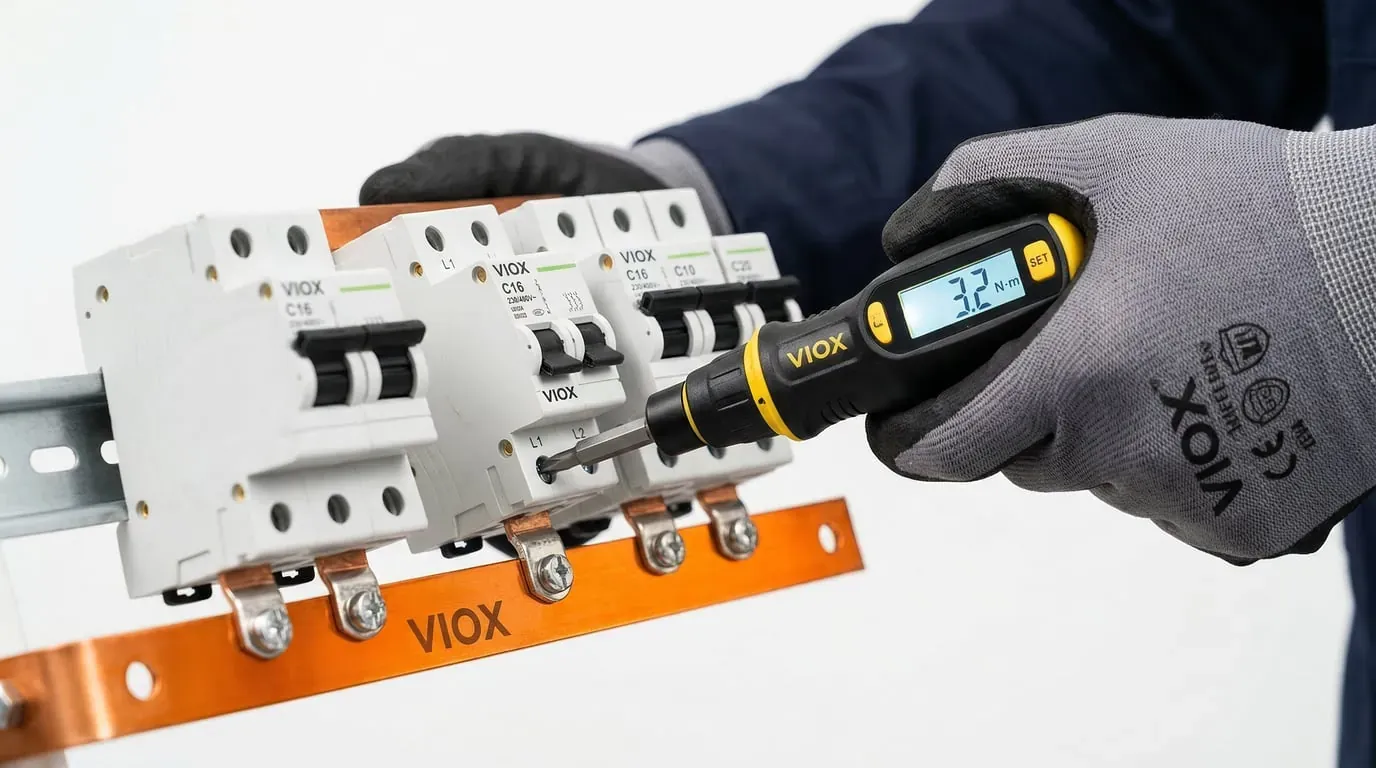

Terminal Connections များကို ပြန်လည်တင်းကျပ်ခြင်း
လုပ်ထုံးလုပ်နည်း-
- panel ကို De-energize လုပ်ပါ၊ zero voltage ကိုအတည်ပြုပါ၊ lockout/tagout ကိုအသုံးပြုပါ။
- calibrated torque screwdriver ကိုသုံးပါ: လူနေအိမ် MCB များအတွက် 2.5-3.5 N·m, စက်မှု breaker များအတွက် 4-6 N·m
- torque ကို ညင်သာစွာ အသုံးပြုပါ၊ jerks များတွင် မဟုတ်ပါ။
- comb-style busbars များအတွက်, အဆုံးမှအဆုံးသို့ စနစ်တကျလုပ်ဆောင်ပါ, ထို့နောက်ထပ်လုပ်ပါ။
- busbar ကို terminals များမှ ရွှေ့ခြင်း သို့မဟုတ် ရုတ်သိမ်းခြင်း မပြုနိုင်ကြောင်း အတည်ပြုပါ။
- အနာဂတ်တွင် လျော့ရဲမှုကို ဖော်ထုတ်ရန်အတွက် ဆေးသုတ်ဖြင့် torqued screws များကို အမှတ်အသားပြုပါ။
အစားထိုးရမည့်အချိန်နှင့် ပြုပြင်ရမည့်အချိန်
သင်တွေ့ပါက အစားထိုးပါ:
- အရောင်ပြောင်းခြင်း (အညိုရောင်/အနက်ရောင်ပြောင်းရန် လုံလောက်သောအပူရှိသော ကြေးနီတွင် အမြဲတမ်း metallurgical အပြောင်းအလဲများရှိသည်)
- Warping သို့မဟုတ် deformation
- ပတ်ဝန်းကျင်ရှိ ပလတ်စတစ်များ မီးလောင်ကျွမ်းခြင်း။
- အက်ကွဲကြောင်းများ သို့မဟုတ် စက်ပိုင်းဆိုင်ရာပျက်စီးခြင်း။
new busbars များအတွက် မျက်နှာပြင်ပြင်ဆင်မှု:
- အကာအကွယ်အပေါ်ယံလွှာများ၊ ဆီများ၊ အောက်ဆီဂျင်ဓာတ်တိုးခြင်းကို ကောင်းမွန်သော ပွတ်တိုက်သောအ၀တ်ဖြင့် ဖယ်ရှားပါ။
- လျှပ်စစ်ထိတွေ့မှုဒြပ်ပေါင်းပါးလွှာကို လိမ်းပါ။
- အလွန်အကျွံဒြပ်ပေါင်းကိုရှောင်ကြဉ်ပါ — ၎င်းသည် ဖုန်မှုန့်များကို ဆွဲဆောင်သည်။
နားလည်မှု ကြေးနီနှင့် အလူမီနီယမ် busbars များကြား ကွာခြားချက်များ မှန်ကန်သော အစားထိုးပစ္စည်းကို ရွေးချယ်ရာတွင် ကူညီပေးသည်။.
Load Management
အပူလွန်ကဲခြင်းသည် အလွန်အကျွံဝန်ကြောင့်ဖြစ်လျှင် ချက်ချင်းရွေးချယ်စရာများတွင်-
- ယာယီအားဖြင့် high-current circuits များကို ဖြုတ်ပါ သို့မဟုတ် ပြန်လည်နေရာချထားပါ။
- high-power equipment ၏ လည်ပတ်မှုကို တုန်လှုပ်စေသည်။
- ဝန်ကိုခွဲဝေရန်အတွက် နောက်ထပ်ဖြန့်ဖြူးရေးဘုတ်များကို တပ်ဆင်ပါ။
- အမှန်တကယ်ဝန်ပုံစံများနှင့် အထွတ်အထိပ်လိုအပ်ချိန်ကို ဖော်ထုတ်ရန်အတွက် data-logging power meters များကို အသုံးပြုပါ။
ရေရှည်ကာကွယ်ရေးနည်းဗျူဟာများ
သင့်လျော်သော တပ်ဆင်ခြင်း Protocol
- မျက်နှာပြင်ပြင်ဆင်မှု: oxide အလွှာများကို ဖယ်ရှားပါ၊ ထိတွေ့မှုဒြပ်ပေါင်းကို အသုံးပြုပါ။
- ချိန်ညှိခြင်းအတည်ပြုခြင်း: တင်းကျပ်ခြင်းမပြုမီ အပြည့်အဝပါဝင်ကြောင်း သေချာပါစေ။
- Torque လျှောက်လွှာ: calibrated ကိရိယာများကိုသုံးပါ, ထုတ်လုပ်သူ specs ကိုလိုက်နာပါ။
- တပ်ဆင်ပြီးနောက် စမ်းသပ်ခြင်း: commissioning အတွင်း load အောက်တွင် Thermal imaging
- စာရွက်စာတမ်း- torque တန်ဖိုးများ, busbar specs, တပ်ဆင်ရက်စွဲများကို မှတ်တမ်းတင်ပါ။
ပြုပြင်ထိန်းသိမ်းမှုအချိန်ဇယား
ဆိုးရွားသောပတ်ဝန်းကျင်ရှိ High-current commercial တပ်ဆင်မှုများ: နှစ်စဉ် thermal imaging
သာယာသော အခြေအနေရှိ လူနေအိမ် panels များ: တိုင်း ၃-၅ နှစ်
ပြန်လည်တင်းကျပ်ခြင်းအချိန်ဇယား:
- Initial: တပ်ဆင်ပြီးနောက် 6-12 လ (thermal cycling အတွက် လျော်ကြေးပေးသည်)
- Subsequent: လူနေအိမ်အတွက် 3-5 နှစ်တစ်ကြိမ်, commercial အတွက် နှစ်စဉ်
ခန့်မှန်းထိန်းသိမ်းမှု- Connections showing 15-20°C increase over baseline warrant investigation. Increases exceeding 30°C require immediate action.
ပစ္စည်းရွေးချယ်မှု
Copper vs. Aluminum:
- Copper: 60% higher conductivity, better mechanical strength, superior oxidation resistance
- Aluminum: Lower cost, lighter weight, but requires larger cross-sections and specialized connection techniques
Surface treatments:
- Tin plating: Most common, good oxidation resistance, low contact resistance
- Silver plating: Lowest contact resistance, expensive, reserved for high-current (>400A) applications
- Bare copper: Excellent conductivity but oxidizes readily, requires periodic maintenance
For comprehensive guidance, refer to this complete busbar system guide.
Quick Reference: Common Causes and Solutions
| အကြောင်းရင်း | အပူချိန်မြင့်တက်ခြင်း | How to Detect | Fix Difficulty | အချိန်ဇယား |
|---|---|---|---|---|
| Loose connection | 40-80°C | Thermal imaging, visual | Easy (re-torque) | Days to months |
| Undersized busbar | 20-50°C | Load measurement, thermal | Hard (replace) | Months to years |
| Poor alignment | 30-70°C | Visual, thermal | Moderate (reinstall) | ရက်သတ္တပတ်မှ လပေါင်းများစွာ |
| ဓာတ် | 15-40°C | Visual, resistance test | Moderate (clean/replace) | Months to years |
| ဝန်ပို | 25-60°C | Current measurement | Moderate (redistribute) | Months to years |
မကြာခဏမေးမေးခွန်းများ
What temperature indicates dangerous overheating?
Above 70°C over ambient (typically 110°C absolute) requires immediate intervention. Above 90°C over ambient (130°C absolute) means imminent failure risk. But don’t wait for absolute thresholds—any connection significantly hotter than adjacent similar connections warrants investigation.
Can I keep operating with a warm busbar?
No. If thermal imaging shows 20-30°C above normal, schedule repair within days to weeks. Above 40°C requires immediate load reduction and emergency repair. Continuing operation risks catastrophic failure and fire.
How often should I re-torque connections?
First re-torque at 6-12 months after installation. Then every 3-5 years for residential, annually for high-current commercial systems. Thermal imaging may reveal specific connections needing attention between scheduled intervals.
What tools do I actually need?
Essential: calibrated torque screwdriver (2-6 N·m range), thermal imaging camera or IR thermometer, contact cleaner, basic multimeter, clamp meter. Nice to have: contact resistance meter for detailed diagnostics.
Can I repair a damaged busbar?
No. If copper is discolored or plastic around it has melted/charred, replace the busbar. The metallurgical changes from overheating permanently degrade electrical and mechanical properties. Minor surface oxidation can be cleaned, but thermal damage requires replacement.
How do I prevent this in new installations?
Three critical steps: (1) Select components with adequate current rating plus safety margin, (2) Follow meticulous installation technique—surface prep, alignment, proper torque, (3) Thermal imaging during initial energization under load to catch installation defects before they become problems.
