HRC Fuse ແມ່ນຫຍັງ? ຫຼັກການເຮັດວຽກ, ຄ່າພິກັດ, ແລະ ການເລືອກໃຊ້ຟິວປະເພດ High Rupturing Capacity

ຄຳຕອບໂດຍຫຍໍ້: HRC Fuse ແມ່ນຫຍັງ?

ອັນ ຟິວ HRC, ຫຼື ຟິວປະເພດ High Rupturing Capacity, ແມ່ນຟິວຈຳກັດກະແສໄຟຟ້າທີ່ຖືກອອກແບບມາເພື່ອຕັດວົງຈອນໃນກໍລະນີເກີດກະແສໄຟຟ້າລັດວົງຈອນສູງຢ່າງປອດໄພ ໂດຍບໍ່ເຮັດໃຫ້ຕົວຟິວແຕກຫັກ ຫຼື ເກີດການອາກ (Arc) ຢ່າງຕໍ່ເນື່ອງ. ມັນຖືກນຳໃຊ້ທົ່ວໄປໃນຕູ້ຄວບຄຸມໄຟຟ້າອຸດສາຫະກຳແຮງດັນຕ່ຳ, ຕູ້ແຈກຈ່າຍໄຟຟ້າ, ວົງຈອນມໍເຕີ, ວົງຈອນປ້ອນໝໍ້ແປງ, ການປ້ອງກັນອຸປະກອນກຶ່ງຕົວນຳ, ລະບົບໂຊລາເຊວ (PV), ແລະ ລະບົບໄຟຟ້າກະແສກົງ (DC) ທີ່ກ່ຽວຂ້ອງກັບແບັດເຕີຣີ.

ໃນການເລືອກໃຊ້ງານຕົວຈິງ, ການເລືອກ HRC Fuse ບໍ່ໄດ້ພິຈາລະນາພຽງແຕ່ຄ່າກະແສໄຟຟ້າ (Ampere) ເທົ່ານັ້ນ. ທ່ານຕ້ອງກວດສອບ:

• ອັນດັບປັດຈຸບັນ
• ຄ່າແຮງດັນໄຟຟ້າທີ່ກຳນົດ (Rated voltage), ລວມເຖິງຄ່າພິກັດສຳລັບໄຟຟ້າ AC ຫຼື DC
• ຄ່າຄວາມສາມາດໃນການຕັດກະແສລັດວົງຈອນ (Breaking capacity) ໃຫ້ສອດຄ່ອງກັບກະແສລັດວົງຈອນທີ່ອາດຈະເກີດຂຶ້ນ
• ປະເພດການນຳໃຊ້ ເຊັ່ນ: gG, aM, aR, gR, ຫຼື gPV
• ພະລັງງານທີ່ຜ່ານຟິວ (I2t let-through energy)
• ເສັ້ນສະແດງຄວາມສຳພັນລະຫວ່າງເວລາ ແລະ ກະແສໄຟຟ້າ (time-current curve)
• ຂະໜາດຂອງຟິວ ແລະ ຄວາມເຂົ້າກັນໄດ້ກັບຖານຮອງຟິວ
• ການປະສານງານກັບອຸປະກອນປ້ອງກັນທາງຕົ້ນທາງ ແລະ ປາຍທາງ

ຖ້າທ່ານຕ້ອງການຂໍ້ມູນພື້ນຖານກ່ຽວກັບຕະກູນຟິວໂດຍລວມກ່ອນ, ໃຫ້ເບິ່ງທີ່ ຟິວໄຟຟ້າ: ປະເພດ, ຫຼັກການເຮັດວຽກ, ແລະ ຄູ່ມືການເລືອກໃຊ້. ບົດຄວາມນີ້ເນັ້ນໃສ່ການກໍ່ສ້າງ, ຄ່າພິກັດ, ມາດຕະຖານ, ແລະ ການເລືອກໃຊ້ຟິວປະເພດ HRC ໂດຍສະເພາະ.

HRC ທຽບກັບ HBC Fuse: ພວກມັນຄືກັນຫຼືບໍ່?

ໃນຕະຫຼາດຈໍານວນຫຼາຍ, ຟິວ HRC ແລະ HBC fuse ຖືກນຳໃຊ້ແທນກັນໄດ້ເກືອບທັງໝົດ.

ຄຳສັບ	ຄວາມຫມາຍ	ການນຳໃຊ້ທົ່ວໄປ
ຟິວ HRC	ຟິວປະເພດ High Rupturing Capacity	ພົບເຫັນທົ່ວໄປໃນອັງກິດ, ອິນເດຍ, ແລະຕະຫຼາດທີ່ອີງຕາມມາດຕະຖານ IEC ຫຼາຍແຫ່ງ
HBC fuse	High Breaking Capacity fuse (ຟິວທີ່ມີຄວາມສາມາດໃນການຕັດວົງຈອນສູງ)	ພົບເຫັນທົ່ວໄປໃນເອກະສານຂໍ້ມູນທາງເຕັກນິກ ແລະ ໃນບາງບໍລິບົດຂອງເອີຣົບ/ອຸດສາຫະກຳ
High interrupting fuse (ຟິວທີ່ມີຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າສູງ)	ຟິວທີ່ມີຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າລັດວົງຈອນສູງ	ຄຳສັບທີ່ໃຊ້ທົ່ວໄປໃນອາເມລິກາເໜືອ

ຄຳສັບອາດຈະແຕກຕ່າງກັນເລັກນ້ອຍ ແຕ່ແນວຄວາມຄິດທາງວິສະວະກຳແມ່ນຄືກັນ: ຟິວຕ້ອງສາມາດຕັດກະແສໄຟຟ້າລັດວົງຈອນສູງໄດ້ຢ່າງປອດໄພພາຍໃຕ້ເງື່ອນໄຂທີ່ກຳນົດໄວ້.

ສຳລັບການປຽບທຽບຄຳສັບສະເພາະທາງ, ເບິ່ງທີ່ ຟິວ HRC ທຽບກັບ HBC: ຄູ່ມືຄວາມແຕກຕ່າງທາງເຕັກນິກ.

ເປັນຫຍັງ “ຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າສູງ” (High Rupturing Capacity) ຈຶ່ງສຳຄັນ

ຟິວທຸກຊະນິດມີຄວາມສາມາດໃນການຕັດວົງຈອນ (Breaking capacity) ຫຼືທີ່ເອີ້ນວ່າ Interrupting capacity. ນີ້ແມ່ນກະແສໄຟຟ້າລັດວົງຈອນສູງສຸດທີ່ຟິວສາມາດຕັດໄດ້ຢ່າງປອດໄພທີ່ແຮງດັນໄຟຟ້າ ແລະ ເງື່ອນໄຂການທົດສອບທີ່ກຳນົດໄວ້.

ກົດລະບຽບທີ່ສຳຄັນຄື:

ຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າຂອງຟິວ (Fuse breaking capacity) ຕ້ອງຫຼາຍກວ່າ ຫຼື ເທົ່າກັບກະແສໄຟຟ້າລັດວົງຈອນທີ່ຄາດໄວ້ (prospective short-circuit current) ຢູ່ຈຸດທີ່ຕິດຕັ້ງ

ຖ້າກະແສໄຟຟ້າລັດວົງຈອນທີ່ເກີດຂຶ້ນສູງກວ່າຄວາມສາມາດໃນການຕັດກະແສຂອງຟິວ, ຟິວອາດຈະລະເບີດຢ່າງຮຸນແຮງ, ເກີດການອາກ (arcing) ຕໍ່ເນື່ອງ ຫຼື ສ້າງຄວາມເສຍຫາຍຕໍ່ອຸປະກອນອ້ອມຂ້າງໄດ້.

ນີ້ຄືເຫດຜົນທີ່ວ່າການກຳນົດຄ່າ HRC ໂດຍໃຊ້ພຽງແຕ່ຕົວເລກກະແສໄຟຟ້າຕັດຂັ້ນຕ່ຳ (minimum interrupting-current) ທີ່ມີຄ່ານ້ອຍນັ້ນ ບໍ່ມີປະໂຫຍດສຳລັບຕູ້ຄວບຄຸມໄຟຟ້າໃນໂຮງງານ. ຄ່າທີ່ກ່ຽວຂ້ອງແມ່ນຄ່າຕົວຈິງ ກະແສໄຟຟ້າສັ້ນໃນອະນາຄົດ (PSCC) ຢູ່ຈຸດທີ່ຕິດຕັ້ງ ເຊິ່ງອາດຈະມີຄ່າຫຼາຍກິໂລແອມແປ (kA), ຫຼາຍສິບກິໂລແອມແປ ຫຼື ສູງກວ່ານັ້ນ ຂຶ້ນຢູ່ກັບຂະໜາດຂອງໝໍ້ແປງໄຟຟ້າ, ຄວາມຕ້ານທານຂອງສາຍໄຟ ແລະ ການອອກແບບລະບົບ.

ສຳລັບຄຳອະທິບາຍທີ່ກ່ຽວຂ້ອງໃນດ້ານເບຣກເກີ (breaker-side), ເບິ່ງໄດ້ທີ່ ວິທີການຄິດໄລ່ກະແສໄຟຟ້າລັດວົງຈອນສໍາລັບ MCB ແລະ ຄູ່ມືກ່ຽວກັບຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າລັດວົງຈອນ (Breaking Capacity) ຂອງ MCB ຂະໜາດ 6kA ແລະ 10kA.

ຫຼັກການເຮັດວຽກຂອງຟິວ HRC

ຟິວ HRC ເຮັດວຽກໂດຍການລະລາຍໄສ້ຟິວທີ່ຖືກປັບທຽບມາເມື່ອກະແສໄຟຟ້າເກີນຄ່າເວລາ-ກະແສ (time-current characteristic) ຂອງຟິວ. ໃນກໍລະນີທີ່ເກີດກະແສໄຟຟ້າລັດວົງຈອນຮຸນແຮງ, ຟິວບໍ່ໄດ້ພຽງແຕ່ “ລະລາຍຂາດ” ເທົ່ານັ້ນ ແຕ່ມັນຕ້ອງສາມາດຕັດວົງຈອນ ແລະ ດັບອາກ (arc) ໄດ້ຢ່າງປອດໄພ.

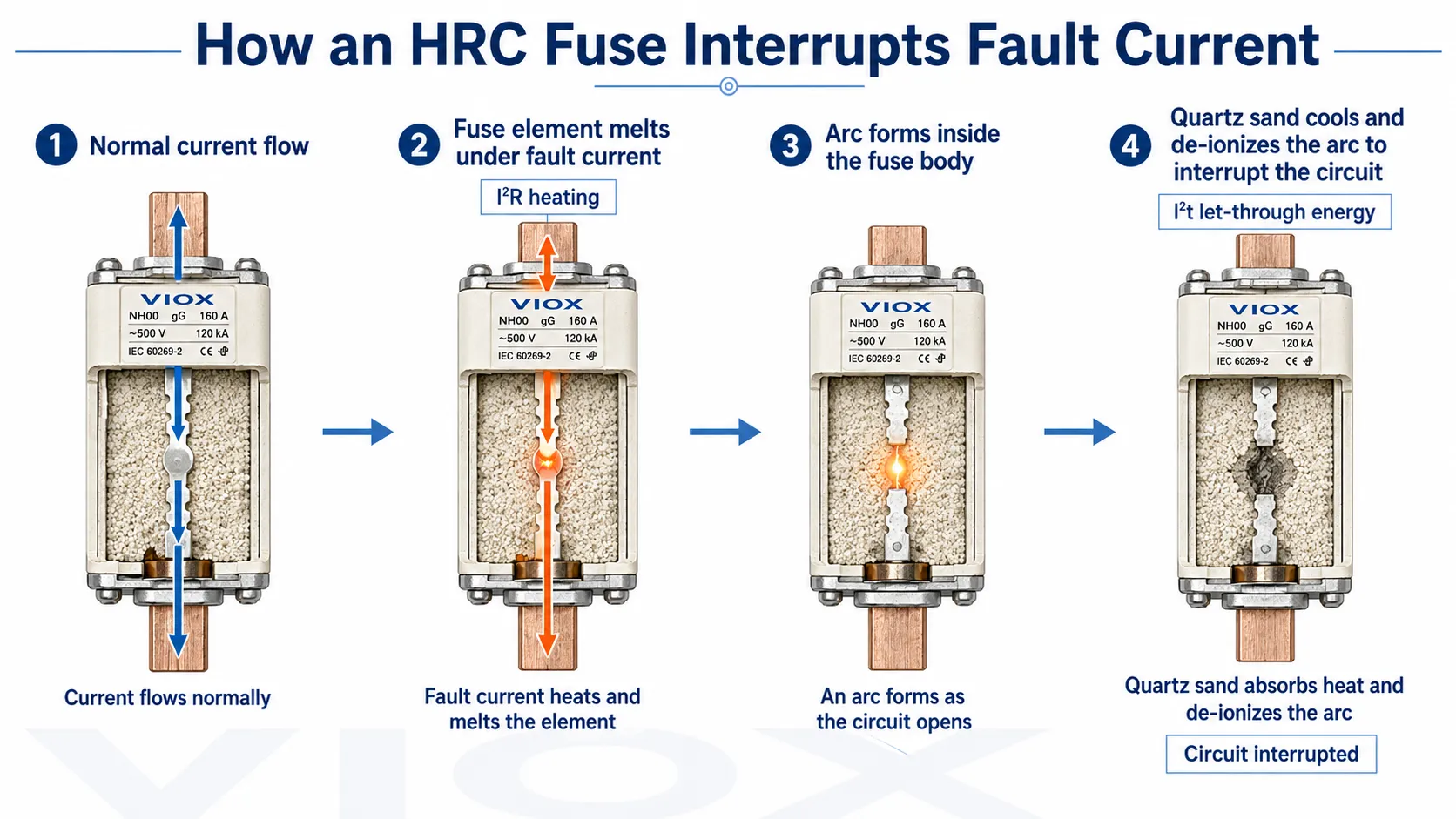

ຂະບວນການເຮັດວຽກໂດຍທົ່ວໄປມີດັ່ງນີ້:

1. ກະແສໄຟຟ້າລັດວົງຈອນເພີ່ມຂຶ້ນຢ່າງໄວວາ.
2. ອົງປະກອບຂອງຟິວເກີດຄວາມຮ້ອນຕາມ I2R ພະລັງງານ.
3. ສ່ວນໜຶ່ງ ຫຼື ຫຼາຍສ່ວນຂອງອົງປະກອບຟິວລະລາຍ.
4. ເກີດການອາກ (Arc) ພາຍໃນຕົວຟິວ.
5. ຊາຍກວັອດ (Quartz sand) ຫຼື ວັດສະດຸຕື່ມທີ່ຄ້າຍຄືກັນຈະດູດຊັບຄວາມຮ້ອນ ແລະ ຊ່ວຍແຍກ, ເຮັດໃຫ້ເຢັນລົງ ແລະ ຫຼຸດໄອອອນຂອງການອາກ.
6. ແຮງດັນໄຟຟ້າອາກ (Arc voltage) ເພີ່ມສູງຂຶ້ນ ແລະ ກະແສໄຟຟ້າຖືກບັງຄັບໃຫ້ຫຼຸດລົງເປັນສູນ.
7. ວົງຈອນຖືກຕັດຂາດຢ່າງຖາວອນ ແລະ ຕ້ອງໄດ້ປ່ຽນຟິວໃໝ່.

ຄຸນລັກສະນະການຈຳກັດກະແສໄຟຟ້າແມ່ນໜຶ່ງໃນຂໍ້ໄດ້ປຽບທີ່ສຳຄັນຂອງຟິວ HRC. ໃນກໍລະນີເກີດຄວາມຜິດພາດ (Fault) ທີ່ຮຸນແຮງ, ຟິວ HRC ທີ່ເລືອກໃຊ້ຢ່າງເໝາະສົມສາມາດຈຳກັດກະແສໄຟຟ້າສູງສຸດທີ່ໄຫຼຜ່ານ ແລະ ຫຼຸດຜ່ອນຄວາມຄຽດທາງຄວາມຮ້ອນ ແລະ ກົນຈັກທີ່ເກີດຂຶ້ນກັບອຸປະກອນທີ່ຢູ່ປາຍທາງໄດ້.

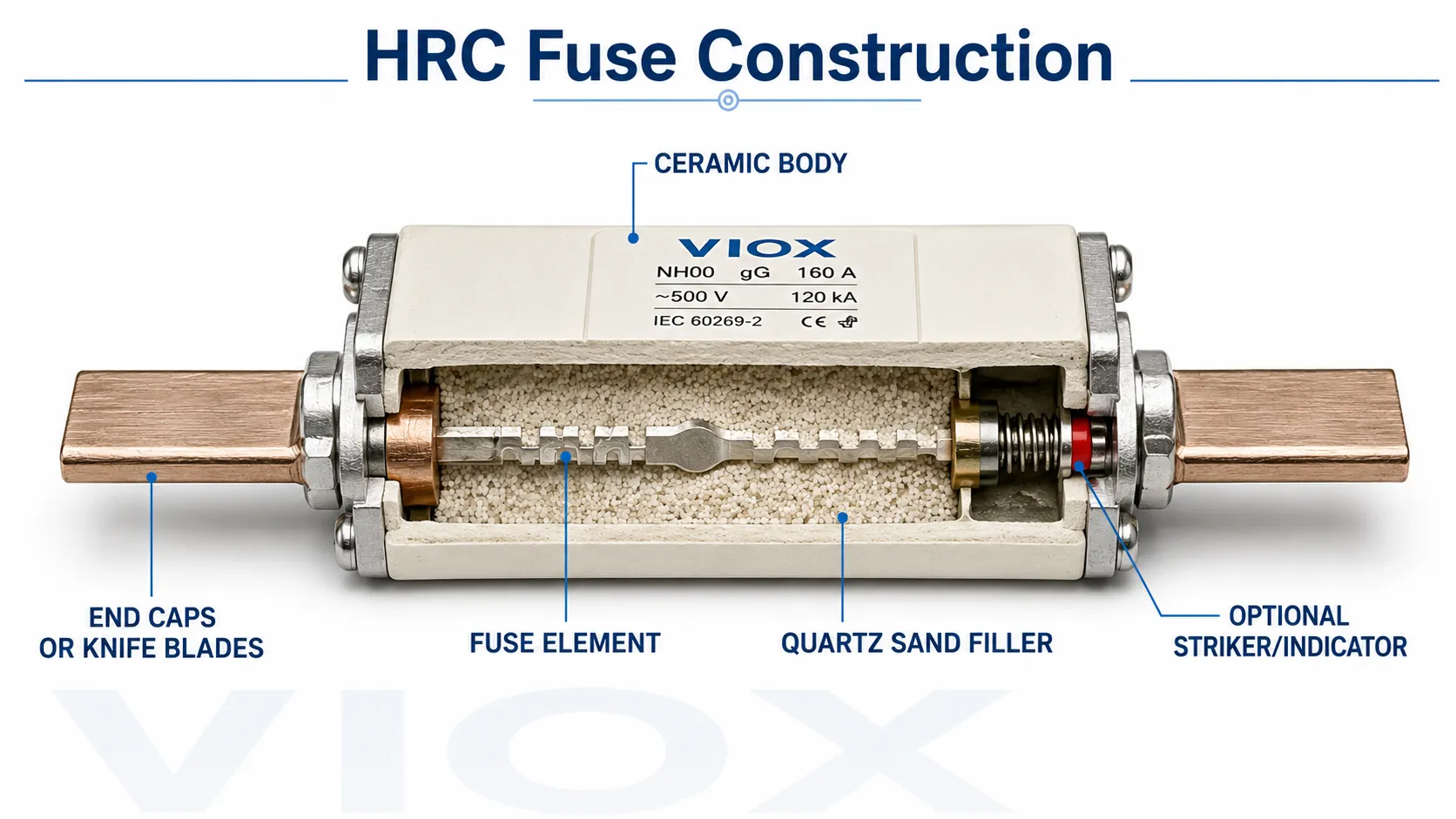

ໂຄງສ້າງຂອງຟິວ HRC

ຟິວ HRC ສ່ວນໃຫຍ່ທີ່ໃຊ້ໃນອຸດສາຫະກຳມີໂຄງສ້າງແບບຕູ້ບັນຈຸ (Cartridge) ທີ່ແຂງແຮງທົນທານ.

ອົງປະກອບ	ຟັງຊັນ
ຕົວຖັງເຊລາມິກ ຫຼື ພໍສເລນ (Porcelain)	ທົນທານຕໍ່ອຸນຫະພູມສູງ, ແຮງດັນ ແລະ ພະລັງງານອາກ (Arc energy) ໃນລະຫວ່າງການຕັດວົງຈອນເມື່ອເກີດຄວາມຜິດພາດ.
ອົງປະກອບຟິວ (Fuse element)	ອົງປະກອບນຳໄຟຟ້າທີ່ຜ່ານການປັບທຽບ, ໂດຍທົ່ວໄປແລ້ວແມ່ນເຮັດຈາກເງິນ ຫຼື ທອງແດງ ຂຶ້ນຢູ່ກັບການອອກແບບ
ສ່ວນປະກອບບັນຈຸຊາຍຄວອດ (Quartz sand filler)	ຊ່ວຍດູດຊັບຄວາມຮ້ອນ, ເຮັດໃຫ້ເກີດການເຢັນຕົວຂອງໄຟຟ້າລັດວົງຈອນ (Arc), ແລະ ຊ່ວຍສ້າງເສັ້ນທາງທີ່ມີຄວາມຕ້ານທານສູງ
ຝາປິດປາຍ ຫຼື ແຜ່ນໃບມີດ (End caps or knife blades)	ເຮັດໜ້າທີ່ເຊື່ອມຕໍ່ທາງໄຟຟ້າກັບຕົວຈັບ, ຖານຮອງ, ຫຼື ສະວິດຕັດຕອນຟິວ (Fuse switch disconnector)
ຕົວຊີ້ບອກ ຫຼື ຕົວຕີ (Indicator or striker), ຖ້າມີຕິດຕັ້ງ	ສະແດງຜົນທາງສາຍຕາ ຫຼື ເຮັດວຽກຮ່ວມກັບໄມໂຄຣສະວິດ/ກົນໄກກະຕຸ້ນ ຫຼັງຈາກການເຮັດວຽກຂອງຟິວ

ຟິວ HRC ແຕ່ລະອັນບໍ່ໄດ້ມີການອອກແບບອົງປະກອບພາຍໃນທີ່ຄືກັນ. ບາງອັນໃຊ້ຮອຍບາກ, ພາກສ່ວນອົງປະກອບຂະໜານ, ຄຸນສົມບັດ M-effect, ເຂັມກະຕຸ້ນ (striker pins), ຫຼືອົງປະກອບທີ່ມີຄວາມໄວສູງສຳລັບອຸປະກອນເຄິ່ງຕົວນຳ. ນັ້ນຄືເຫດຜົນທີ່ວ່າຟິວສອງອັນທີ່ມີຄ່າກະແສໄຟຟ້າເທົ່າກັນ ອາດມີການເຮັດວຽກທີ່ແຕກຕ່າງກັນຫຼາຍ ຖ້າປະເພດການນຳໃຊ້ ແລະ ເສັ້ນສະແດງຄວາມສຳພັນລະຫວ່າງເວລາ-ກະແສໄຟຟ້າ (time-current curve) ຂອງມັນແຕກຕ່າງກັນ.

ຄຳອະທິບາຍຄ່າພິກັດທີ່ສຳຄັນຂອງຟິວ HRC

ພາລາມິເຕີ	ຄວາມໝາຍ	ເປັນຫຍັງມັນຈຶ່ງສໍາຄັນ
ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ (In)	ກະແສໄຟຟ້າທີ່ຟິວສາມາດນຳພາໄດ້ພາຍໃຕ້ເງື່ອນໄຂທີ່ກຳນົດ	ຕ້ອງສອດຄ່ອງກັບສາຍໄຟ, ໂຫຼດ, ແລະປະເພດການນຳໃຊ້ທີ່ຖືກປົກປ້ອງ
ແຮງດັນທີ່ຈັດອັນດັບ	ແຮງດັນໄຟຟ້າສູງສຸດຂອງວົງຈອນເພື່ອການເຮັດວຽກທີ່ປອດໄພ	ຄ່າພິກັດ AC ແລະ DC ຕ້ອງໄດ້ຮັບການກວດສອບແຍກຕ່າງຫາກ
ຄວາມສາມາດແຕກ	ກະແສໄຟຟ້າລັດວົງຈອນສູງສຸດທີ່ຟິວສາມາດຕັດໄດ້ຢ່າງປອດໄພ	ຕ້ອງມີຄ່າສູງກວ່າກະແສລັດວົງຈອນຄາດໝາຍ (PSCC) ທີ່ຈຸດຕິດຕັ້ງ
ປະເພດການນໍາໃຊ້	ພຶດຕິກຳການເຮັດວຽກຂອງຟິວ ເຊັ່ນ: gG, aM, aR, gPV	ກຳນົດວ່າຟິວປ້ອງກັນສາຍໄຟ, ມໍເຕີ, ເຊມິຄອນດັກເຕີ, ແຜງໂຊລາເຊວ (PV strings) ແລະ ອື່ນໆ.
ເສັ້ນສະແດງຄວາມສຳພັນລະຫວ່າງເວລາ ແລະ ກະແສໄຟຟ້າ (Time-current curve)	ຄວາມສຳພັນລະຫວ່າງຂະໜາດຂອງກະແສໄຟຟ້າ ແລະ ເວລາໃນການເຮັດວຽກ	ຈຳເປັນສຳລັບການເລືອກໃຊ້ງານ (Selectivity), ການສະຕາດມໍເຕີ ແລະ ການປະສານງານຂອງລະບົບປ້ອງກັນ
I2t	ພະລັງງານທີ່ໄຫຼຜ່ານໃນລະຫວ່າງການລະລາຍ ແລະ ການຕັດວົງຈອນ	ມີຄວາມສຳຄັນຢ່າງຍິ່ງສຳລັບການປ້ອງກັນເຊມິຄອນດັກເຕີ ແລະ ການຈຳກັດຄວາມເສຍຫາຍຈາກຄວາມຮ້ອນ
ການລະລາຍພະລັງງານ	ຄວາມຮ້ອນທີ່ເກີດຈາກຟິວໃນກະແສໄຟຟ້າທີ່ກຳນົດ (Rated current)	ມີຜົນກະທົບຕໍ່ອຸນຫະພູມຂອງຕູ້ຄວບຄຸມ ແລະ ການເລືອກຖານຮອງຟິວ
ຂະໜາດ ແລະ ຮູບແບບຂອງຟິວ	NH, ແບບທໍ່ກົມ (cylindrical), D/D0, ແບບໃຊ້ກັບອຸປະກອນເຄິ່ງຕົວນຳ (semiconductor style), ຟິວ PV, ແລະ ອື່ນໆ.	ຕ້ອງໃຫ້ກົງກັບຖານຮອງຟິວ ແລະ ອຸປະກອນຕັດວົງຈອນ (disconnector) ທາງກາຍະພາບ

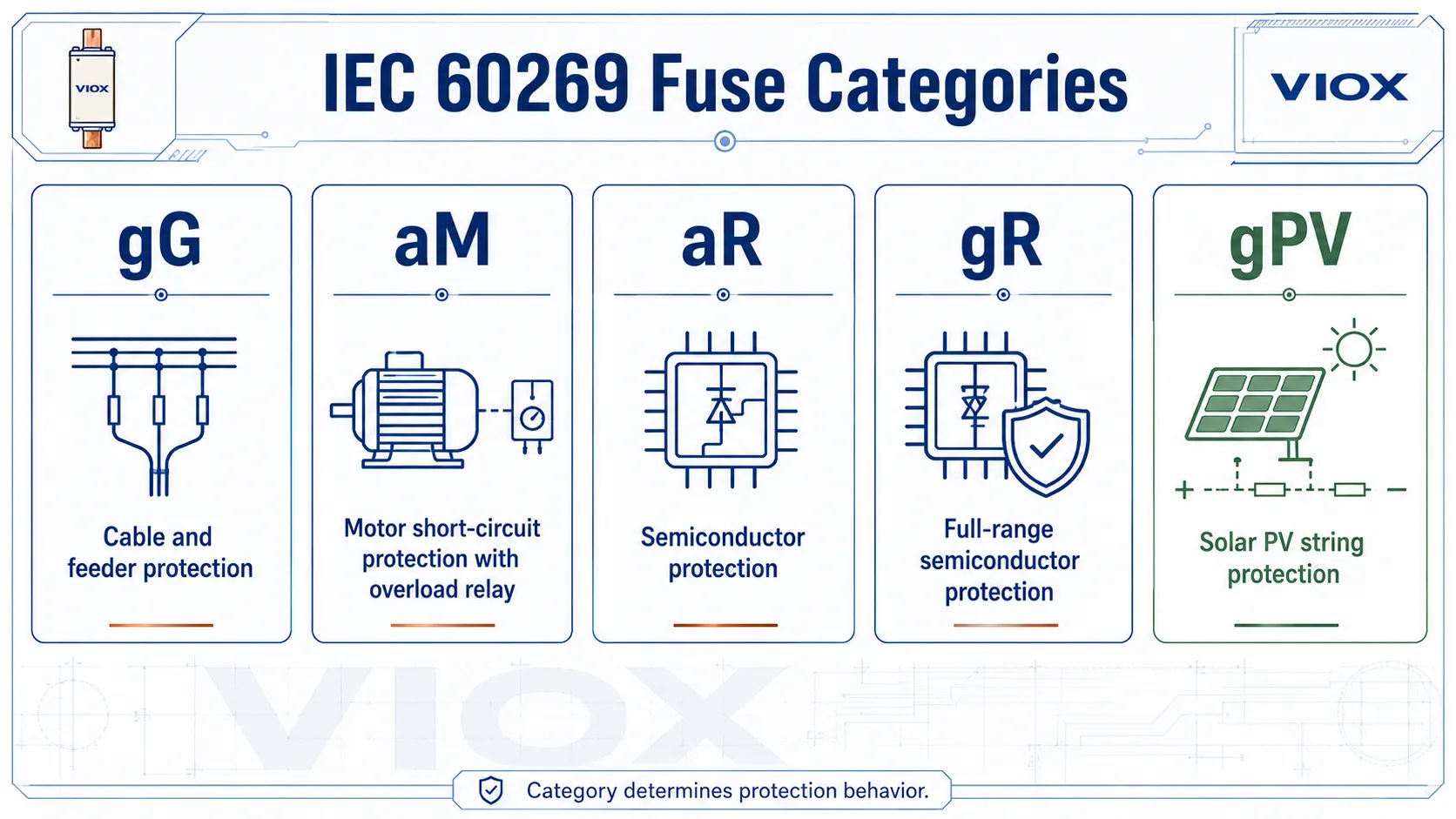

ປະເພດຂອງຟິວຕາມມາດຕະຖານ IEC 60269: gG, aM, aR, gPV, ແລະ ອື່ນໆ

IEC 60269 ແມ່ນຕະກູນມາດຕະຖານສາກົນຫຼັກສຳລັບຟິວແຮງດັນຕ່ຳ. ໃນຄຳສັບຂອງ IEC, ສ່ວນທີ່ສາມາດປ່ຽນແທນໄດ້ມັກຈະຖືກເອີ້ນວ່າ ໄສ້ຟິວ (fuse-link), ໃນຂະນະທີ່ການປະກອບທີ່ສົມບູນອາດຈະລວມເຖິງຟິວ (fuse-link) ແລະ ຖານຮອງຟິວ (fuse holder ຫຼື fuse base).

ປະເພດການນຳໃຊ້ (utilization category) ຈະບອກໃຫ້ທ່ານຮູ້ວ່າຟິວນັ້ນຖືກອອກແບບມາເພື່ອປ້ອງກັນຫຍັງ.

ປະເພດ	ໜ້າທີ່ຫຼັກ	ການນໍາໃຊ້ປົກກະຕິ	ຄຳເຕືອນໃນການເລືອກອຸປະກອນ
gG	ການປ້ອງກັນແບບທົ່ວໄປເຕັມລະດັບ (Full-range general-purpose protection)	ສາຍໄຟ, ສາຍສົ່ງ, ວົງຈອນຈ່າຍໄຟທົ່ວໄປ	ທາງເລືອກທົ່ວໄປສຳລັບການປ້ອງກັນສາຍໄຟ ແລະ ສາຍປ້ອນໄຟ (feeder)
ມ	ການປ້ອງກັນໄຟຟ້າລັດວົງຈອນສຳລັບມໍເຕີແບບບາງສ່ວນ (Partial-range motor short-circuit protection)	ວົງຈອນມໍເຕີທີ່ມີຣີເລປ້ອງກັນໂຫຼດເກີນ (overload relay) ແຍກຕ່າງຫາກ	ບໍ່ສາມາດປ້ອງກັນການໃຊ້ງານເກີນກຳນົດ (Overload) ໄດ້ຢ່າງຄົບຖ້ວນດ້ວຍຕົວມັນເອງ
aR	ການປ້ອງກັນອຸປະກອນສານກຶ່ງຕົວນຳແບບບາງສ່ວນ (Partial-range)	ເຄື່ອງແປງກະແສໄຟຟ້າ (Rectifiers), ເຄື່ອງຄວບຄຸມຄວາມໄວມໍເຕີ (Drives), ແລະ ອຸປະກອນເອເລັກໂຕຣນິກກຳລັງ	ມີຄວາມໄວສູງຫຼາຍ ແຕ່ຕ້ອງມີການປະສານງານກັບອຸປະກອນສານກຶ່ງຕົວນຳ
gR	ການປ້ອງກັນອຸປະກອນສານກຶ່ງຕົວນຳແບບເຕັມຮູບແບບ (Full-range)	ການປ້ອງກັນອຸປະກອນສານກຶ່ງຕົວນຳ ແລະ ເຄື່ອງແປງໄຟຟ້າ (Converter)	ກວດສອບເສັ້ນກຣາຟ ແລະ ຂໍ້ມູນ I2t ຈາກຜູ້ຜະລິດຢ່າງລະອຽດ
gPV	ການປ້ອງກັນສາຍແຜງໂຊລ້າເຊວ (Photovoltaic string protection)	ກ່ອງລວມສາຍໄຟໂຊລ້າເຊວ (Solar PV combiner boxes) ແລະ ແຜງວົງຈອນໄຟຟ້າກະແສກົງ (DC arrays)	ຕ້ອງການແຮງດັນໄຟຟ້າກະແສກົງ (DC voltage) ແລະ ຄ່າພິກັດສະເພາະສຳລັບລະບົບໂຊລ້າເຊວ (PV-specific rating)
ໝວດໝູ່ທີ່ກ່ຽວຂ້ອງກັບແບັດເຕີຣີ	ການປ້ອງກັນແບັດເຕີຣີ ແລະ ລະບົບກັກເກັບພະລັງງານ	ລະບົບ BESS ແລະ ວົງຈອນແບັດເຕີຣີກະແສກົງ (DC battery circuits)	ຕ້ອງເລືອກໃຫ້ຖືກຕ້ອງຕາມມາດຕະຖານຟິວ, ຂໍ້ມູນຈຳເພາະ (datasheet) ແລະ ລັກສະນະການເກີດຄວາມຜິດພາດຂອງລະບົບ

ຕົວອັກສອນທຳອິດມີຄວາມສຳຄັນ:

• g ໂດຍທົ່ວໄປແລ້ວໝາຍເຖິງຄວາມສາມາດໃນການຕັດວົງຈອນແບບເຕັມຮູບແບບ ເຊິ່ງກວມເອົາທັງພາວະໂອເວີໂຫຼດ ແລະ ໄຟຟ້າລັດວົງຈອນພາຍໃນຂອບເຂດທີ່ກຳນົດໄວ້ຂອງຟິວ.
• ກ ໂດຍທົ່ວໄປແລ້ວໝາຍເຖິງການປ້ອງກັນແບບບາງສ່ວນ ເຊິ່ງປົກກະຕິແລ້ວຈະໃຊ້ສຳລັບການປ້ອງກັນໄຟຟ້າລັດວົງຈອນເທົ່ານັ້ນ; ຕ້ອງມີອຸປະກອນອື່ນມາເຮັດໜ້າທີ່ປ້ອງກັນໂອເວີໂຫຼດ.

ນີ້ແມ່ນຈຸດສຳຄັນໃນການເລືອກໃຊ້. ຕົວຢ່າງເຊັ່ນ: ຟິວມໍເຕີປະເພດ aM ບໍ່ສາມາດນຳມາໃຊ້ທົດແທນໂດຍກົງກັບ ຟິວປ້ອງກັນສາຍໄຟປະເພດ gG ເວັ້ນເສຍແຕ່ວ່າລະບົບການປ້ອງກັນຈະຖືກອອກແບບມາເພື່ອຮອງຮັບ.

ສຳລັບຄຳແນະນຳໃນການເລືອກໃຊ້ຕາມມາດຕະຖານ IEC 60269 ຢ່າງລະອຽດ, ກະລຸນາເບິ່ງທີ່ ຄູ່ມືການເລືອກຟິວແຮງດັນຕ່ຳຕາມມາດຕະຖານ IEC 60269: ຟິວປະເພດ gG, aM ແລະ NH.

---

ປະເພດຫຼັກຂອງຟິວ HRC

ຟິວ HRC ປະເພດ NH

ຟິວ NH ຖືກນຳໃຊ້ຢ່າງແຜ່ຫຼາຍໃນລະບົບຈ່າຍໄຟແຮງດັນຕ່ຳທາງອຸດສາຫະກຳ. ໂດຍປົກກະຕິແລ້ວ ມັນຈະມີຮູບຮ່າງເປັນກ່ອງເຊລາມິກສີ່ຫຼ່ຽມ ແລະ ມີຂາສຽບແບບໃບມີດ. ມັນມັກຖືກນຳໃຊ້ຮ່ວມກັບຖານຮອງຟິວ NH, ສະວິດຕັດຕອນຟິວ (fuse switch disconnectors) ຫຼື ຊຸດສະວິດ-ຟິວ.

ຄໍາຮ້ອງສະຫມັກປົກກະຕິປະກອບມີ:

• ຕູ້ໄຟຟ້າຫຼັກ (Main distribution boards)
• ວົງຈອນຍ່ອຍ (Feeder circuits)
• ການປ້ອງກັນດ້ານຂາອອກຂອງໝໍ້ແປງໄຟຟ້າ (Transformer secondary protection)
• ວົງຈອນປ້ອນໄຟໃຫ້ມໍເຕີ (Motor feeders)
• ແຜງຄວບຄຸມອຸດສາຫະກໍາ
• ການແຈກຢາຍໄຟຟ້າໃນອາຄານ ແລະ ສາທາລະນູປະໂພກ

ການເລືອກຟິວປະເພດ NH ຕ້ອງພິຈາລະນາເຖິງຂະໜາດຂອງຟິວ, ກະແສໄຟຟ້າທີ່ກຳນົດ, ແຮງດັນໄຟຟ້າ, ຄວາມສາມາດໃນການຕັດວົງຈອນ, ປະເພດການນຳໃຊ້, ແລະ ຖານຮອງຟິວ ຫຼື ສະວິດຟິວທີ່ເໝາະສົມ.

ຟິວຊະນິດກະບອກ HRC

ຟິວຊະນິດກະບອກ HRC ແມ່ນຟິວແບບຕັອກທີ່ມີຂະໜາດກະທັດຮັດ ເຊິ່ງໃຊ້ໃນຕູ້ຄວບຄຸມ, ວົງຈອນແຈກຢາຍຂະໜາດນ້ອຍ, ໝໍ້ແປງຄວບຄຸມ, ເຄື່ອງມືວັດແທກ, ແລະ ບາງວົງຈອນໄຟຟ້າກຳລັງ.

ຟິວເຫຼົ່ານີ້ບໍ່ສາມາດປ່ຽນແທນກັນໄດ້ໂດຍອັດຕະໂນມັດພຽງແຕ່ຍ້ອນວ່າເສັ້ນຜ່າສູນກາງ ແລະ ຄວາມຍາວເທົ່າກັນ. ແຮງດັນ, ກະແສໄຟຟ້າ, ຄວາມສາມາດໃນການຕັດວົງຈອນ, ປະເພດການນຳໃຊ້, ແລະ ພິກັດຂອງຖານຮອງຟິວຍັງມີຄວາມສຳຄັນ.

ຟິວປະເພດ D ແລະ D0

ຟິວແບບ DIAZED ແລະ NEOZED ຖືກນຳໃຊ້ໃນບາງລະບົບການແຈກຢາຍໄຟຟ້າແບບເອີຣົບ. ໂດຍທົ່ວໄປແລ້ວ ຟິວເຫຼົ່ານີ້ຈະໃຊ້ຮ່ວມກັບຖານຮອງຟິວແບບໝຸນ ແລະ ແຫວນກຳນົດຂະໜາດ ເພື່ອປ້ອງກັນການຕິດຕັ້ງຟິວທີ່ມີພິກັດສູງເກີນກວ່າທີ່ກຳນົດໄວ້.

ຟິວເຫຼົ່ານີ້ບໍ່ຄືກັນກັບຟິວ NH ແລະ ບໍ່ຄວນນຳມາໃຊ້ປ່ຽນແທນກັນ.

ຟິວສຳລັບອຸປະກອນກິ່ງຕົວນຳ (Semiconductor Fuses)

ຟິວສຳລັບອຸປະກອນກິ່ງຕົວນຳຖືກອອກແບບມາເພື່ອຈຳກັດພະລັງງານຢ່າງວ່ອງໄວ. ມັນໃຊ້ເພື່ອປ້ອງກັນ:

• ເຄື່ອງແປງກະແສໄຟຟ້າ (Rectifiers)
• inverters
• ຊຸດຂັບເຄື່ອນມໍເຕີ (Drives)
• ລະບົບ UPS
• ອຸປະກອນສານກິ່ງຕົວນຳ (Solid-state devices)
• ເຄື່ອງແປງພະລັງງານໄຟຟ້າ (Power converters)

ຂໍ້ມູນທີ່ສຳຄັນບໍ່ແມ່ນພຽງແຕ່ພິກັດກະແສໄຟຟ້າເທົ່ານັ້ນ. ຄ່າ I2t, ກະແສໄຟຟ້າສູງສຸດທີ່ຍອມໃຫ້ຜ່ານ (Peak let-through current), ພິກັດແຮງດັນໄຟຟ້າ ແລະ ການປະສານງານກັບອຸປະກອນສານກິ່ງຕົວນຳແມ່ນມີຄວາມຈຳເປັນຢ່າງຍິ່ງ.

ຟິວ HRC ສຳລັບລະບົບໄຟຟ້າແສງຕາເວັນ (PV) ແລະ ໄຟຟ້າກະແສກົງ (DC)

ລະບົບພະລັງງານແສງຕາເວັນ (Solar PV) ແລະ ລະບົບແບັດເຕີຣີ ຈຳເປັນຕ້ອງໃຊ້ຟິວທີ່ອອກແບບມາສຳລັບໄຟຟ້າກະແສກົງ (DC-rated fuses). ການເກີດອາກໄຟຟ້າ (Arc) ໃນລະບົບ DC ຈະບໍ່ດັບເອງໂດຍທຳມະຊາດເມື່ອກະແສໄຟຟ້າເປັນສູນຄືກັບລະບົບ AC, ດັ່ງນັ້ນຟິວຈຶ່ງຕ້ອງຜ່ານການທົດສອບ ແລະ ໄດ້ຮັບການຮັບຮອງສຳລັບແຮງດັນໄຟຟ້າ DC ແລະ ສະພາວະການເກີດຟອລ (Fault conditions) ຕົວຈິງ.

ສຳລັບລະບົບ PV, ໃຫ້ໃຊ້ຟິວທີ່ໄດ້ມາດຕະຖານ PV ເຊັ່ນ: gPV ໃນກໍລະນີທີ່ຈຳເປັນ. ສຳລັບຄ່າການຮັບພາລະເມື່ອເກີດຟອລຂອງຟິວ DC, ໃຫ້ເບິ່ງທີ່ ຄວາມສາມາດໃນການຕັດວົງຈອນຂອງຟິວ DC ສໍາລັບລະບົບ PV ແລະ ວິທີການ Fuse ລະບົບ photovoltaic ແສງຕາເວັນຢ່າງຖືກຕ້ອງ.

ຟິວ HRC ທຽບກັບ ຟິວລິ້ງ (Fuse Link) ທຽບກັບ ຖານຮອງຟິວ (Fuse Holder)

ຄຳສັບເຫຼົ່ານີ້ມັກຈະຖືກນຳມາໃຊ້ປົນກັນ ແຕ່ຄວາມຈິງແລ້ວມັນບໍ່ແມ່ນສິ່ງດຽວກັນ.

ລາຍການ	ຄວາມຫມາຍ	ເປັນຫຍັງມັນຈຶ່ງສໍາຄັນ
ຟິວລິ້ງ (Fuse link)	ອົງປະກອບປະເພດຕັອກ ຫຼື ໃບມີດທີ່ສາມາດປ່ຽນໃໝ່ໄດ້ ເຊິ່ງຈະລະລາຍເມື່ອເກີດການລັດວົງຈອນ	ຕ້ອງມີຄ່າກະແສ, ແຮງດັນ, ຊັ້ນ (Class), ຂະໜາດ ແລະ ເສັ້ນໂຄ້ງການຕັດໄຟ (Curve) ທີ່ກົງກັນ
ຖານຮອງຟິວ (Fuse holder/base)	ການຮອງຮັບທາງກົນຈັກ ແລະ ໄຟຟ້າສຳລັບຟິວ	ຕ້ອງສອດຄ່ອງກັບເງື່ອນໄຂຄວາມຮ້ອນ, ກະແສໄຟຟ້າ, ແຮງດັນໄຟຟ້າ ແລະ ການລັດວົງຈອນ
ສະວິດຟິວຕັດວົງຈອນ (Fuse switch disconnector)	ອຸປະກອນຕັດຕໍ່ວົງຈອນທີ່ປະກອບດ້ວຍຟິວ ແລະ ໜ້າທີ່ໃນການຕັດແຍກ/ຕັດຕໍ່ວົງຈອນ	ຕ້ອງມີຄ່າພິກັດສຳລັບການຕັດຕໍ່ວົງຈອນ ແລະ ການເຮັດວຽກທີ່ປອດໄພ
ຊຸດປະກອບຟິວ	ອຸປະກອນປ້ອງກັນທີ່ສົມບູນແບບ	ປະສິດທິພາບຂຶ້ນຢູ່ກັບຊິ້ນສ່ວນທັງໝົດທີ່ນຳມາປະກອບເຂົ້າກັນ

ຢ່າເລືອກພຽງແຕ່ຟິວ (fuse link) ໂດຍບໍ່ສົນໃຈຖານຮອງຮັບຟິວ (holder). ແຮງກົດໃນການສຳຜັດທີ່ບໍ່ດີ, ຂະໜາດທີ່ບໍ່ຖືກຕ້ອງ, ຂົ້ວຕໍ່ຄຸນນະພາບຕໍ່າ, ຫຼື ຖານຟິວທີ່ບໍ່ເໝາະສົມ ສາມາດເຮັດໃຫ້ເກີດຄວາມຮ້ອນເກີນໄດ້ ເຖິງແມ່ນວ່າຄ່າພິກັດຂອງຟິວຈະຖືກຕ້ອງກໍຕາມ.

ສຳລັບການແບ່ງປະເພດຄຳສັບ, ເບິ່ງທີ່ ຄູ່ມືຄວາມແຕກຕ່າງລະຫວ່າງ ຟິວ (Fuse) ແລະ ຟິວລິ້ງ (Fuse Link). ສຳລັບອຸປະກອນຕິດຕັ້ງ, ເບິ່ງທີ່ ຄວາມແຕກຕ່າງລະຫວ່າງ ຖານຮອງຮັບຟິວ (Fuse Holder) ແລະ ສະວິດຕັດຕອນຟິວ (Fuse Switch Disconnector).

ຄວາມແຕກຕ່າງລະຫວ່າງ ຟິວ HRC, MCB ແລະ MCCB

ຟິວ HRC ແລະ ເບຣກເກີ (Circuit Breaker) ທັງສອງຢ່າງເຮັດໜ້າທີ່ປ້ອງກັນວົງຈອນໄຟຟ້າ, ແຕ່ມີວິທີການເຮັດວຽກທີ່ແຕກຕ່າງກັນ.

ຄຸນສົມບັດ	ຟິວ HRC	MCB / MCCB
ການປະຕິບັດງານຫຼັງຈາກເກີດຄວາມຜິດພາດ	ການໃຊ້ງານຄັ້ງດຽວ, ຕ້ອງປ່ຽນຟິວໃໝ່	ສາມາດຣີເຊັດໄດ້ຫຼັງຈາກຕັດວົງຈອນ, ໂດຍຂຶ້ນກັບການກວດສອບ
ການຕັດວົງຈອນເມື່ອເກີດຄວາມຜິດພາດ	ມີຄວາມສາມາດໃນການຈຳກັດກະແສໄຟຟ້າທີ່ສູງແລະໄວຫຼາຍ	ຂຶ້ນກັບຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າ ແລະ ການອອກແບບໜ່ວຍຕັດວົງຈອນ
ການປັບຕັ້ງຄ່າການໂຫຼດເກີນ	ກຳນົດໂດຍປະເພດຂອງຟິວ ແລະ ເສັ້ນໂຄ້ງການເຮັດວຽກ	MCCBs ອາດມີການຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້
ຕົວຊີ້ບອກ	ຟິວບາງຊະນິດມີຕົວຊີ້ບອກ ຫຼື ກົນໄກສະແດງສະຖານະ	ເບຣກເກີສະແດງສະຖານະການຕັດວົງຈອນ/ເປີດ/ປິດ ໄດ້ໂດຍກົງຫຼາຍກວ່າ
ການຄວບຄຸມທາງໄກ	ໂດຍປົກກະຕິແລ້ວແມ່ນບໍ່	ສາມາດເຮັດໄດ້ໂດຍການໃຊ້ອຸປະກອນເສີມໃນເບຣກເກີບາງລຸ້ນ
ການຄັດເລືອກ	ມີປະສິດທິພາບສູງເມື່ອມີການປະສານງານກັບເສັ້ນໂຄ້ງຂອງຟິວ	ມີປະສິດທິພາບສູງເມື່ອມີການປະສານງານກັບການຕັ້ງຄ່າຂອງເບຣກເກີ
ການເນັ້ນໃສ່ການບຳລຸງຮັກສາ	ສະພາບຂອງຕົວຈັບ, ແຮງກົດຂອງໜ້າສຳຜັດ, ການປ່ຽນແທນທີ່ຖືກຕ້ອງ	ກົນໄກ, ໜ້າສຳຜັດ, ຊຸດຕັດວົງຈອນ (trip unit), ອຸປະກອນເສີມ

ໃຊ້ຟິວ HRC ເມື່ອຕ້ອງການການຈຳກັດກະແສລັດວົງຈອນສູງ, ການປ້ອງກັນທີ່ມີຂະໜາດກະທັດຮັດ ແລະ ການປ່ຽນແທນທີ່ງ່າຍດາຍ. ໃຊ້ເບຣກເກີເມື່ອຕ້ອງການການເຮັດວຽກທີ່ສາມາດຣີເຊັດໄດ້, ຟັງຊັນການສະຫຼັບ, ການປ້ອງກັນທີ່ປັບຄ່າໄດ້ ຫຼື ການຕິດຕາມກວດກາ.

ສຳລັບການປຽບທຽບທີ່ລະອຽດກວ່າ, ເບິ່ງ ເວລາຕອບສະໜອງລະຫວ່າງຟິວ ແລະ MCB ແລະ ຄວາມແຕກຕ່າງລະຫວ່າງຟິວແລະເຄື່ອງຕັດວົງຈອນແມ່ນຫຍັງ?.

---

ວິທີການເລືອກຟິວ HRC

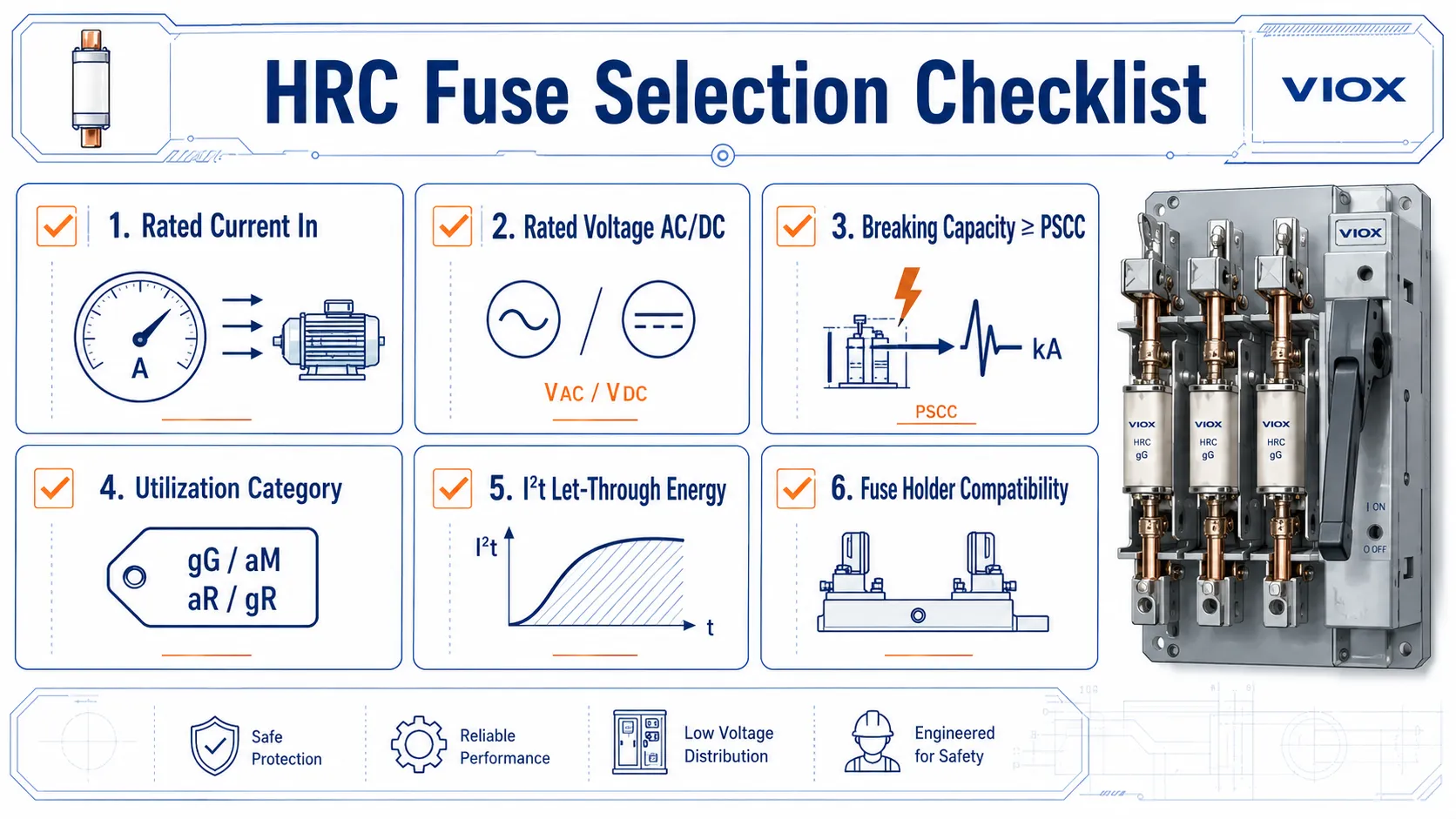

ໃຊ້ລຳດັບນີ້ແທນການເລືອກໂດຍພິຈາລະນາພຽງແຕ່ຄ່າແອມແປ (ampere rating) ເທົ່ານັ້ນ.

ຂັ້ນຕອນທີ 1: ລະບຸການນຳໃຊ້ວົງຈອນໄຟຟ້າ

ຖາມວ່າຟິວປ້ອງກັນຫຍັງ:

• ສາຍໄຟ ຫຼື ສາຍສົ່ງໄຟຟ້າ
• ວົງຈອນມໍເຕີ
• ໝໍ້ແປງໄຟຟ້າ
• ຊຸດຄອນເດນເຊີ (Capacitor bank)
• ອຸປະກອນສານກິ່ງຕົວນຳ (Semiconductor device)
• ແຜງໂຊລາເຊວ (PV string)
• ວົງຈອນແບັດເຕີຣີ
• ໝໍ້ແປງໄຟຟ້າຄວບຄຸມ (Control transformer)
• ການແຈກຢາຍໄຟຟ້າທົ່ວໄປ

ການນຳໃຊ້ທີ່ແຕກຕ່າງກັນຕ້ອງການປະເພດ ແລະ ເສັ້ນໂຄ້ງຂອງຟິວທີ່ແຕກຕ່າງກັນ.

ຂັ້ນຕອນທີ 2: ຈັບຄູ່ແຮງດັນໄຟຟ້າທີ່ກຳນົດ (Rated voltage)

ຄ່າແຮງດັນຂອງຟິວຕ້ອງເທົ່າກັບ ຫຼື ສູງກວ່າແຮງດັນຂອງລະບົບ. ຄ່າແຮງດັນໄຟຟ້າສະຫຼັບ (AC) ແລະ ໄຟຟ້າກົງ (DC) ບໍ່ສາມາດໃຊ້ແທນກັນໄດ້.

ສຳລັບລະບົບໄຟຟ້າກົງ (DC), ໃຫ້ຢືນຢັນ:

• ແຮງດັນໄຟຟ້າກະແສກົງ (DC) ສູງສຸດ
• ຂໍ້ກຳນົດດ້ານຂົ້ວໄຟຟ້າ (Polarity), ຖ້າມີ
• ຄວາມສາມາດໃນການຕັດວົງຈອນໄຟຟ້າກະແສກົງ (DC)
• ມາດຕະຖານ ແລະ ປະເພດສະເພາະສຳລັບລະບົບໂຊລາເຊວ (PV) ຫຼື ແບັດເຕີຣີ
• ຄຳແນະນຳໃນການຕໍ່ສາຍໄຟ ແລະ ການຕິດຕັ້ງຈາກຜູ້ຜະລິດ

ຂັ້ນຕອນທີ 3: ການເລືອກກະແສໄຟຟ້າພິກັດ (Rated current) ໃຫ້ເໝາະສົມ

ກະແສໄຟຟ້າພິກັດຕ້ອງສາມາດປ້ອງກັນສາຍໄຟ ແລະ ໂຫຼດໄດ້ຢ່າງຖືກຕ້ອງ. ຫ້າມເລືອກຂະໜາດຟິວໃຫຍ່ເກີນຄວາມຈຳເປັນພຽງເພື່ອຫຼີກລ່ຽງການຕັດວົງຈອນທີ່ໜ້າລຳຄານ.

ສຳລັບວົງຈອນມໍເຕີ, ໃຫ້ພິຈາລະນາກະແສໄຟຟ້າຂະນະເລີ່ມຕົ້ນ (Starting current) ແລະ ເວລາໃນການເລີ່ມຕົ້ນ. ວົງຈອນມໍເຕີອາດຈະຕ້ອງການຟິວປະເພດ aM ຮ່ວມກັບ Overload relay ຫຼື ອຸປະກອນປ້ອງກັນມໍເຕີ. ສຳລັບສາຍປ້ອນໄຟ (Cable feeders), ຟິວປະເພດ gG ອາດຈະເໝາະສົມກວ່າ.

ຂັ້ນຕອນທີ 4: ກວດສອບຄວາມສາມາດໃນການຕັດກະແສລັດວົງຈອນ (Breaking capacity) ທຽບກັບຄ່າ PSCC

ຄຳນວນ ຫຼື ຫາຄ່າກະແສໄຟຟ້າລັດວົງຈອນທີ່ອາດຈະເກີດຂຶ້ນ (Prospective short-circuit current - PSCC) ທີ່ຈຸດຕິດຕັ້ງ. ຈາກນັ້ນຢືນຢັນວ່າ:

ຄວາມສາມາດໃນການຕັດກະແສຂອງຟິວ >= PSCC

ຖ້າຕິດຕັ້ງຟິວໃກ້ກັບໝໍ້ແປງໄຟຟ້າ ຫຼື ແຖບທອງແດງຫຼັກ (Main busbar), ຄ່າ PSCC ອາດຈະສູງກວ່າຢູ່ຈຸດປາຍທາງຂອງວົງຈອນຫຼາຍ.

ຂັ້ນຕອນທີ 5: ກວດສອບປະເພດການນຳໃຊ້ (Utilization category)

ຫ້າມປ່ຽນແທນ:

• ຟິວປະເພດ gG ດ້ວຍ aM ໂດຍບໍ່ໄດ້ກວດສອບການປ້ອງກັນການໂຫຼດເກີນ
• ຟິວສຳລັບອຸປະກອນກິ່ງຕົວນຳ (semiconductor fuse) ດ້ວຍຟິວທົ່ວໄປ
• ຟິວລະບົບໄຟຟ້າແສງຕາເວັນ (PV fuse) ດ້ວຍຟິວ AC ທົ່ວໄປ
• ຟິວແບັດເຕີຣີ DC ດ້ວຍຟິວທີ່ໃຊ້ໄດ້ສະເພາະ AC ເທົ່ານັ້ນ

ປະເພດການນຳໃຊ້ (utilization category) ແມ່ນຄ່າພິກັດການເຮັດວຽກ ບໍ່ແມ່ນປ້າຍກຳກັບທາງການຕະຫຼາດ.

ຂັ້ນຕອນທີ 6: ກວດສອບຄ່າ I2t ແລະ ການເລືອກປ້ອງກັນ (selectivity)

ສຳລັບການປະສານງານປ້ອງກັນ ໃຫ້ປຽບທຽບຄ່າ melting I2t ແລະ clearing I2t ກັບອຸປະກອນທີ່ຢູ່ປາຍທາງ ແລະ ຕົ້ນທາງ. ໃນວົງຈອນກິ່ງຕົວນຳ ຄ່າ I2t ມັກຈະເປັນໜຶ່ງໃນພາຣາມິເຕີທີ່ສຳຄັນທີ່ສຸດ ເນື່ອງຈາກຟິວຈະຕ້ອງຈຳກັດພະລັງງານກ່ອນທີ່ອຸປະກອນທີ່ຖືກປ້ອງກັນຈະເສຍຫາຍ.

ຂັ້ນຕອນທີ 7: ຢືນຢັນຄວາມເຂົ້າກັນໄດ້ລະຫວ່າງຖານຟິວ (fuse holder) ແລະ ອຸປະກອນຕັດວົງຈອນ (disconnector)

ກວດສອບ:

• ຂະໜາດທາງກາຍະພາບ
• ພິກັດກະແສໄຟຟ້າຂອງຖານຟິວ
• ແຮງດັນໄຟຟ້າທີ່ກໍານົດ
• ການລະບາຍຄວາມຮ້ອນ
• ແຮງກົດຂອງໜ້າສຳຜັດ
• ຂະໜາດຄວາມຈຸຂອງຈຸດຕໍ່ສາຍ (Terminal capacity)
• ຮູບແບບການຕິດຕັ້ງ
• ພິກັດຂອງອຸປະກອນຕັດວົງຈອນແບບຟິວ (fuse switch disconnector), ຖ້າມີການນຳໃຊ້

ຟິວປະເພດ HRC ຈະມີປະສິດທິພາບດີພຽງໃດນັ້ນ ຂຶ້ນຢູ່ກັບຖານຟິວ ແລະ ລະບົບການເຊື່ອມຕໍ່ທີ່ປະກອບຢູ່ອ້ອມຂ້າງມັນ.

ຄວາມຜິດພາດທົ່ວໄປໃນການເລືອກຟິວ HRC

ຄວາມຜິດພາດທີ 1: ເຂົ້າໃຈວ່າ HRC ເປັນຟິວປະເພດດຽວທີ່ໃຊ້ໄດ້ທົ່ວໄປ

HRC ໝາຍເຖິງຄວາມສາມາດໃນການຕັດວົງຈອນສູງ ແຕ່ບໍ່ໄດ້ກຳນົດປະເພດການນຳໃຊ້. ປະເພດ gG, aM, aR, gR, gPV ແລະປະເພດອື່ນໆ ມີການເຮັດວຽກທີ່ແຕກຕ່າງກັນ.

ຄວາມຜິດພາດທີ 2: ການນຳໃຊ້ຄ່າແຮງດັນໄຟຟ້າ AC ກັບວົງຈອນ DC

ການຕັດວົງຈອນ DC ມີຄວາມຫຍຸ້ງຍາກກວ່າ ເນື່ອງຈາກບໍ່ມີຈຸດທີ່ກະແສໄຟຟ້າເປັນສູນຕາມທຳມະຊາດ. ຕ້ອງກວດສອບຄ່າແຮງດັນ DC ແລະຄວາມສາມາດໃນການຕັດວົງຈອນ DC ສະເໝີ.

ຄວາມຜິດພາດທີ 3: ການເລືອກຂະໜາດຟິວໃຫຍ່ເກີນໄປເພື່ອຫຼີກລ່ຽງການຂາດໂດຍບໍ່ຈຳເປັນ

ການເລືອກຂະໜາດໃຫຍ່ເກີນໄປອາດຈະຊ່ວຍຫຼຸດການຂາດທີ່ບໍ່ຈຳເປັນໄດ້ ແຕ່ອາດເຮັດໃຫ້ສາຍໄຟ ຫຼື ອຸປະກອນບໍ່ໄດ້ຮັບການປ້ອງກັນຢ່າງພຽງພໍ.

ຄວາມຜິດພາດທີ 4: ການລະເລີຍຄ່າ I2t

ສຳລັບການປ້ອງກັນອຸປະກອນເຊມິຄອນດັກເຕີ, ໄດຣຟ໌, UPS, ເຄື່ອງແປງກະແສໄຟຟ້າ (Rectifier) ແລະ ອຸປະກອນເອເລັກໂຕຣນິກກຳລັງ, ຄ່າ I2t ອາດມີຄວາມສຳຄັນຫຼາຍກວ່າພຽງແຕ່ຄ່າກະແສໄຟຟ້າ (Ampere rating) ເທົ່ານັ້ນ.

ຂໍ້ຜິດພາດທີ 5: ການປ່ຽນສະເພາະໄສ້ຟິວໂດຍບໍ່ໄດ້ກວດສອບຖານຮອງຟິວ

ຖານຮອງຟິວທີ່ຮ້ອນເກີນໄປ, ແຮງກົດຂອງໜ້າສຳຜັດທີ່ອ່ອນ, ການກັດກ່ອນ ແລະ ຂະໜາດຖານທີ່ບໍ່ຖືກຕ້ອງ ສາມາດເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍໄດ້ເຖິງແມ່ນວ່າຈະໃຊ້ໄສ້ຟິວທີ່ຖືກຕ້ອງກໍຕາມ.

ຂໍ້ຜິດພາດທີ 6: ການໃຊ້ຟິວທົ່ວໄປໃນລະບົບໂຊລາເຊວ (PV) ຫຼື ລະບົບແບັດເຕີຣີ

ລະບົບໂຊລາເຊວ (PV strings) ແລະ ລະບົບແບັດເຕີຣີ ມີລັກສະນະການເກີດຟອລ໌ດ (Fault) ແບບກະແສກົງ (DC) ເຊິ່ງຕ້ອງການໄສ້ຟິວທີ່ອອກແບບມາສຳລັບໄຟ DC ໂດຍສະເພາະ ແລະ ການປະສານງານທີ່ຖືກຕ້ອງ.

ຂໍ້ຜິດພາດທີ 7: ການຖອດຟິວໃນຂະນະທີ່ມີກະແສໄຟຟ້າໄຫຼຜ່ານໂດຍບໍ່ມີອຸປະກອນທີ່ເໝາະສົມ

ຖານຮອງຟິວບໍ່ແມ່ນສະວິດຕັດຕອນ (Load-break switch) ໃນຕົວ. ຖ້າຫາກຈຳເປັນຕ້ອງມີການຕັດຕໍ່ວົງຈອນ, ໃຫ້ໃຊ້ສະວິດຟິວ (Fuse switch disconnector) ຫຼື ອຸປະກອນສະວິດ-ຟິວທີ່ມີພິກັດເໝາະສົມ.

---

FAQ

HRC fuse ໝາຍເຖິງຫຍັງ?

HRC fuse ໝາຍເຖິງ High Rupturing Capacity fuse. ມັນຖືກອອກແບບມາເພື່ອຕັດກະແສໄຟຟ້າລັດວົງຈອນທີ່ມີຄ່າສູງຢ່າງປອດໄພ ໂດຍທີ່ຕົວຟິວບໍ່ແຕກຫັກ ຫຼື ເກີດການອາກ (Arc) ຢ່າງຕໍ່ເນື່ອງ.

HRC ຄືກັນກັບ HBC ບໍ?

ໃນການສົນທະນາທາງອຸດສາຫະກຳສ່ວນໃຫຍ່, HRC ແລະ HBC ໝາຍເຖິງແນວຄວາມຄິດດຽວກັນ ຄື: ຟິວທີ່ມີຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າລັດວົງຈອນສູງ. HRC ຫຍໍ້ມາຈາກ High Rupturing Capacity, ໃນຂະນະທີ່ HBC ຫຍໍ້ມາຈາກ High Breaking Capacity.

ຟິວ gG ແລະ aM ມີຄວາມແຕກຕ່າງກັນແນວໃດ?

ຟິວປະເພດ gG ແມ່ນຟິວທີ່ໃຊ້ງານທົ່ວໄປແບບເຕັມຊ່ວງ ເຊິ່ງມັກໃຊ້ສຳລັບການປ້ອງກັນສາຍໄຟ ແລະ ສາຍສົ່ງ. ຟິວປະເພດ aM ແມ່ນຟິວສຳລັບມໍເຕີແບບບາງສ່ວນ ເຊິ່ງມີຈຸດປະສົງຫຼັກເພື່ອປ້ອງກັນການລັດວົງຈອນ ແລະ ປົກກະຕິແລ້ວຕ້ອງການອຸປະກອນປ້ອງກັນການໃຊ້ງານເກີນກຳນົດ (Overload) ແຍກຕ່າງຫາກ.

I2t ໃນຟິວ HRC ແມ່ນຫຍັງ?

I2t ອະທິບາຍເຖິງພະລັງງານທີ່ໄຫຼຜ່ານໃນລະຫວ່າງການເຮັດວຽກຂອງຟິວ. ມັນຖືກນຳໃຊ້ເພື່ອການປະສານງານດ້ານການປ້ອງກັນ ແລະ ມີຄວາມສຳຄັນໂດຍສະເພາະເມື່ອປ້ອງກັນອຸປະກອນກຶ່ງຕົວນຳ (Semiconductors), ຊຸດຂັບເຄື່ອນ (Drives), ເຄື່ອງແປງກະແສໄຟຟ້າ (Rectifiers) ແລະ ອຸປະກອນອີເລັກໂທຣນິກກຳລັງອື່ນໆທີ່ມີຄວາມລະອຽດອ່ອນ.

ຟິວ HRC ສາມາດນຳກັບມາໃຊ້ໃໝ່ໄດ້ບໍຫຼັງຈາກທີ່ມັນຂາດ?

ບໍ່ໄດ້. ໄສ້ຟິວເປັນອຸປະກອນປ້ອງກັນທີ່ໃຊ້ໄດ້ພຽງຄັ້ງດຽວ. ຫຼັງຈາກການເຮັດວຽກ (ຟິວຂາດ), ໃຫ້ປ່ຽນໃໝ່ດ້ວຍປະເພດ, ຄ່າກະແສໄຟຟ້າ, ຄ່າແຮງດັນໄຟຟ້າ, ປະເພດການນຳໃຊ້ ແລະ ຂະໜາດທີ່ຖືກຕ້ອງ.

ຂ້ອຍສາມາດປ່ຽນຟິວ HRC ດ້ວຍ MCB ໄດ້ບໍ່?

ບໍ່ສາມາດປ່ຽນແທນໄດ້ໂດຍອັດຕະໂນມັດ. MCB ຕ້ອງມີກະແສໄຟຟ້າທີ່ກຳນົດ, ເສັ້ນໂຄ້ງການຕັດໄຟ (trip curve), ຄວາມສາມາດໃນການຕັດກະແສລັດວົງຈອນ (breaking capacity), ແຮງດັນໄຟຟ້າ ແລະ ການປະສານງານທີ່ເໝາະສົມກັບວົງຈອນ. ຟິວ HRC ແລະ MCB ມີການເຮັດວຽກທີ່ແຕກຕ່າງກັນ, ໂດຍສະເພາະໃນກໍລະນີທີ່ມີກະແສໄຟຟ້າລັດວົງຈອນສູງ.

ຟິວ HRC ສາມາດໃຊ້ໃນວົງຈອນໄຟຟ້າກະແສກົງ (DC) ໄດ້ບໍ່?

ໄດ້, ແຕ່ຕ້ອງເປັນຟິວທີ່ຖືກອອກແບບມາສະເພາະສຳລັບແຮງດັນໄຟຟ້າ DC, ຄວາມສາມາດໃນການຕັດກະແສ ແລະ ການນຳໃຊ້ງານນັ້ນໆ. ຢ່າຄິດເອງວ່າຟິວ HRC ທີ່ໃຊ້ກັບໄຟຟ້າ AC ຈະສາມາດໃຊ້ກັບລະບົບ DC, ລະບົບໂຊລ້າເຊວ (PV) ຫຼື ລະບົບແບັດເຕີຣີໄດ້.

ເປັນຫຍັງຟິວ HRC ຂອງຂ້ອຍຈຶ່ງບໍ່ຂາດໃນຂະນະທີ່ມໍເຕີກຳລັງເລີ່ມເຮັດວຽກ?

ນັ້ນອາດເປັນເລື່ອງປົກກະຕິ ຖ້າຫາກວ່າຟິວ ແລະ ວົງຈອນມໍເຕີຖືກເລືອກຢ່າງຖືກຕ້ອງ. ກະແສໄຟຟ້າໃນຂະນະເລີ່ມຕົ້ນຂອງມໍເຕີເປັນພຽງຊົ່ວຄາວ. ວົງຈອນມໍເຕີມັກຈະໃຊ້ປະເພດຟິວ ແລະ ການຈັດວາງອຸປະກອນປ້ອງກັນໂອເວີໂຫຼດທີ່ຍອມໃຫ້ກະແສໄຟຟ້າໃນຂະນະເລີ່ມຕົ້ນຜ່ານໄດ້ ໃນຂະນະທີ່ຍັງສາມາດປ້ອງກັນການລັດວົງຈອນໄດ້.

ຂ້ອຍຄວນກວດສອບຫຍັງແດ່ເມື່ອຖານຮອງຟິວ HRC ມີຄວາມຮ້ອນ?

ໃຫ້ກວດສອບກະແສໄຟຟ້າທີ່ໂຫຼດ, ຂະໜາດຂອງຟິວ, ແຮງບິດຂອງຂົ້ວຕໍ່ສາຍຕາມຄຳແນະນຳຂອງຜູ້ຜະລິດ, ແຮງກົດຂອງໜ້າສຳຜັດ, ການກັດກ່ອນ, ພິກັດຂອງຖານຮອງຟິວ, ຂະໜາດຂອງສາຍໄຟ ແລະ ກວດເບິ່ງວ່າຟິວຖືກຕິດຕັ້ງເຂົ້າທີ່ຢ່າງຖືກຕ້ອງຫຼືບໍ່. ຄວາມຮ້ອນມັກຈະເກີດຈາກຄວາມຕ້ານທານທີ່ຈຸດສຳຜັດ, ບໍ່ແມ່ນເກີດຈາກພິກັດກະແສໄຟຟ້າຂອງຟິວພຽງຢ່າງດຽວ.

ມາດຕະຖານໃດທີ່ນຳໃຊ້ກັບຟິວປະເພດ HRC?

ສຳລັບຕະຫຼາດ IEC, ຟິວແຮງດັນຕ່ຳໂດຍທົ່ວໄປຈະຖືກກຳນົດພາຍໃຕ້ມາດຕະຖານຊຸດ IEC 60269. ການນຳໃຊ້ໃນອາເມລິກາເໜືອອາດຈະກ່ຽວຂ້ອງກັບມາດຕະຖານຟິວ UL 248. ມາດຕະຖານທີ່ຖືກຕ້ອງແມ່ນຂຶ້ນກັບປະເພດຜະລິດຕະພັນ, ຕະຫຼາດ, ແຮງດັນໄຟຟ້າ ແລະ ການນຳໃຊ້.

---

ສະຫຼຸບ

ຟິວ HRC ແມ່ນອຸປະກອນປ້ອງກັນທີ່ມີຄວາມສາມາດໃນການຕັດວົງຈອນສູງ ເຊິ່ງໃຊ້ໃນບ່ອນທີ່ກະແສໄຟຟ້າລັດວົງຈອນອາດຈະຮຸນແຮງ ແລະ ຈຳເປັນຕ້ອງມີການຕັດວົງຈອນທີ່ໄວ ແລະ ເຊື່ອຖືໄດ້. ຈຸດແຂງຂອງມັນມາຈາກອົງປະກອບຂອງຟິວທີ່ອອກແບບມາຢ່າງລະມັດລະວັງ, ຕົວເຮືອນເຊລາມິກ, ສານເຕີມເຕັມເພື່ອດັບອາກ (arc-quenching filler) ແລະ ຄວາມສາມາດໃນການຕັດວົງຈອນທີ່ຜ່ານການທົດສອບແລ້ວ.

ການເລືອກທີ່ຖືກຕ້ອງບໍ່ແມ່ນພຽງແຕ່ “ເລືອກຄ່າແອມແປເທົ່າກັນ”. ວິສະວະກອນ ແລະ ຜູ້ປະກອບຕູ້ຄວບຄຸມໄຟຟ້າຈະຕ້ອງກວດສອບແຮງດັນໄຟຟ້າທີ່ກຳນົດ, ການເຮັດວຽກຂອງໄຟຟ້າ AC/DC, ຄວາມສາມາດໃນການຕັດວົງຈອນ, ປະເພດການນຳໃຊ້, ຄ່າ I2t, ເສັ້ນສະແດງຄວາມສຳພັນລະຫວ່າງເວລາກັບກະແສໄຟຟ້າ (time-current curve), ຄວາມເຂົ້າກັນໄດ້ຂອງຖານຮອງຟິວ ແລະ ການປະສານງານກັບລະບົບສ່ວນທີ່ເຫຼືອ.

ສຳລັບຄຳແນະນຳທີ່ກ່ຽວຂ້ອງກັບຟິວ VIOX, ໃຫ້ເລີ່ມຕົ້ນຈາກ ົກ ໝວດໝູ່ຜະລິດຕະພັນ, ຈາກນັ້ນທົບທວນຄຳແນະນຳສະໜັບສະໜູນກ່ຽວກັບ ການເລືອກຟິວຕາມມາດຕະຖານ IEC 60269, ຖານຮອງຟິວ (fuse holder) ທຽບກັບ ສະວິດຕັດວົງຈອນຟິວ (fuse switch disconnector), ແລະ ຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າຂອງຟິວ DC ສໍາລັບລະບົບພະລັງງານແສງອາທິດ (PV).

---

ແຫຼ່ງຂໍ້ມູນທີ່ນຳໃຊ້

• ພາບລວມຂອງມາດຕະຖານ IEC 60269
• ພາບລວມຂອງຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າຂອງຟິວ ແລະ ຄ່າ I2t
