ຄວາມປອດໄພຂອງໄຟຟ້າແມ່ນສໍາຄັນທີ່ສຸດໃນອາຄານໃດກໍ່ຕາມ, ບໍ່ວ່າຈະເປັນທີ່ຢູ່ອາໄສຫຼືການຄ້າ. ໃນບັນດາອຸປະກອນຄວາມປອດໄພຕ່າງໆທີ່ຕິດຕັ້ງຢູ່ໃນລະບົບໄຟຟ້າ, RCCB ຢືນເປັນອົງປະກອບທີ່ສໍາຄັນ. ແຕ່ສິ່ງທີ່ແນ່ນອນແມ່ນ RCCB ແບບຟອມເຕັມ, ແລະເປັນຫຍັງອຸປະກອນນີ້ຈຶ່ງມີຄວາມສໍາຄັນ? ຄູ່ມືທີ່ສົມບູນແບບນີ້ສຳຫຼວດທຸກຢ່າງທີ່ເຈົ້າຕ້ອງການຮູ້ກ່ຽວກັບ Residual Current Circuit Breakers (ເອີ້ນອີກຊື່ໜຶ່ງວ່າ RCDs ຫຼື Residual Current Devices), ຈາກຫຼັກການເຮັດວຽກຂອງເຂົາເຈົ້າຈົນຮອດຂໍ້ແນະນຳການຕິດຕັ້ງ.

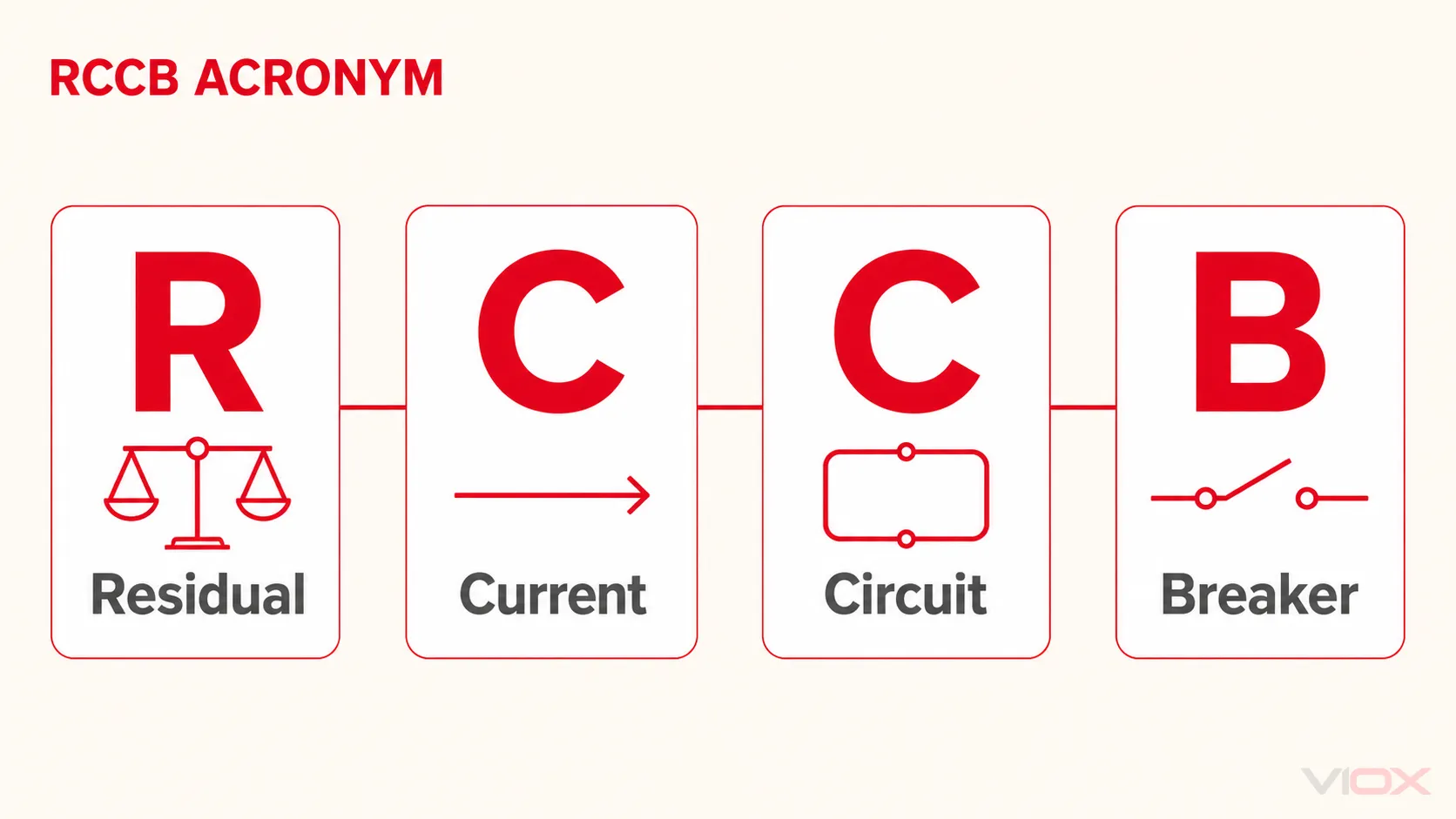

ຮູບແບບເຕັມຂອງ RCCB ແມ່ນຫຍັງ?
ໄດ້ ຮູບແບບເຕັມຂອງ RCCB ແມ່ນ Residual Current Circuit Breaker. ມັນເປັນອຸປະກອນຄວາມປອດໄພທາງໄຟຟ້າທີ່ຖືກອອກແບບໂດຍສະເພາະເພື່ອປົກປ້ອງຄົນຈາກການຊ໊ອກໄຟຟ້າແລະປ້ອງກັນບໍ່ໃຫ້ໄຟໄຫມ້ໄຟຟ້າໂດຍການຕັດວົງຈອນຢ່າງໄວວາເມື່ອມັນກວດພົບຄວາມບໍ່ສົມດຸນຂອງກະແສໄຟຟ້າລະຫວ່າງສາຍແລະຕົວນໍາທີ່ເປັນກາງ.
ອຸປະກອນເຫຼົ່ານີ້ໄດ້ຖືກພັດທະນາຄັ້ງທໍາອິດໃນຊຸມປີ 1950 ແຕ່ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນອາຄານທີ່ຢູ່ອາໄສແລະການຄ້າໃນລະຫວ່າງຊຸມປີ 1970 ແລະ 1980 ເນື່ອງຈາກມາດຕະຖານຄວາມປອດໄພດ້ານໄຟຟ້າໄດ້ຮັບການປັບປຸງໃນທົ່ວໂລກ. ໃນມື້ນີ້, RCCBs ແມ່ນບັງຄັບໃນການຕິດຕັ້ງໄຟຟ້າທີ່ທັນສະໄຫມຫຼາຍທີ່ສຸດໃນຫຼາຍໆປະເທດເນື່ອງຈາກຄວາມສາມາດໃນການປະຫຍັດຊີວິດຂອງພວກເຂົາ.
ຫນ້າທີ່ຕົ້ນຕໍຂອງ RCCB ແມ່ນການກວດສອບການຮົ່ວໄຫຼຂະຫນາດນ້ອຍ (ກະແສໄຟຟ້າທີ່ຕົກຄ້າງ) ທີ່ອາດຈະໄຫຼລົງສູ່ພື້ນດິນຜ່ານຮ່າງກາຍຂອງຄົນຫຼືຜ່ານຄວາມຜິດໃນການຕິດຕັ້ງໄຟຟ້າ. ເມື່ອກວດພົບການຮົ່ວໄຫຼດັ່ງກ່າວ, RCCB ເດີນທາງທັນທີ, ຕັດໄຟກ່ອນທີ່ຈະເປັນອັນຕະລາຍຮ້າຍແຮງ. ເວົ້າງ່າຍໆ, ເມື່ອກະແສໄຟຟ້າຢູ່ໃນເສັ້ນກາງບໍ່ເທົ່າກັບກະແສໄຟຟ້າໃນສາຍຫຼັກ, RCCB ຈະເດີນທາງເພື່ອປົກປ້ອງຜູ້ໃຊ້ຈາກການຊ໊ອກໄຟຟ້າ.
RCCB ເຮັດວຽກແນວໃດ? ຄວາມເຂົ້າໃຈຫຼັກການການເຮັດວຽກ
ກົນໄກການເຮັດວຽກພື້ນຖານຂອງ breakers ວົງຈອນປະຈຸບັນທີ່ຕົກຄ້າງ

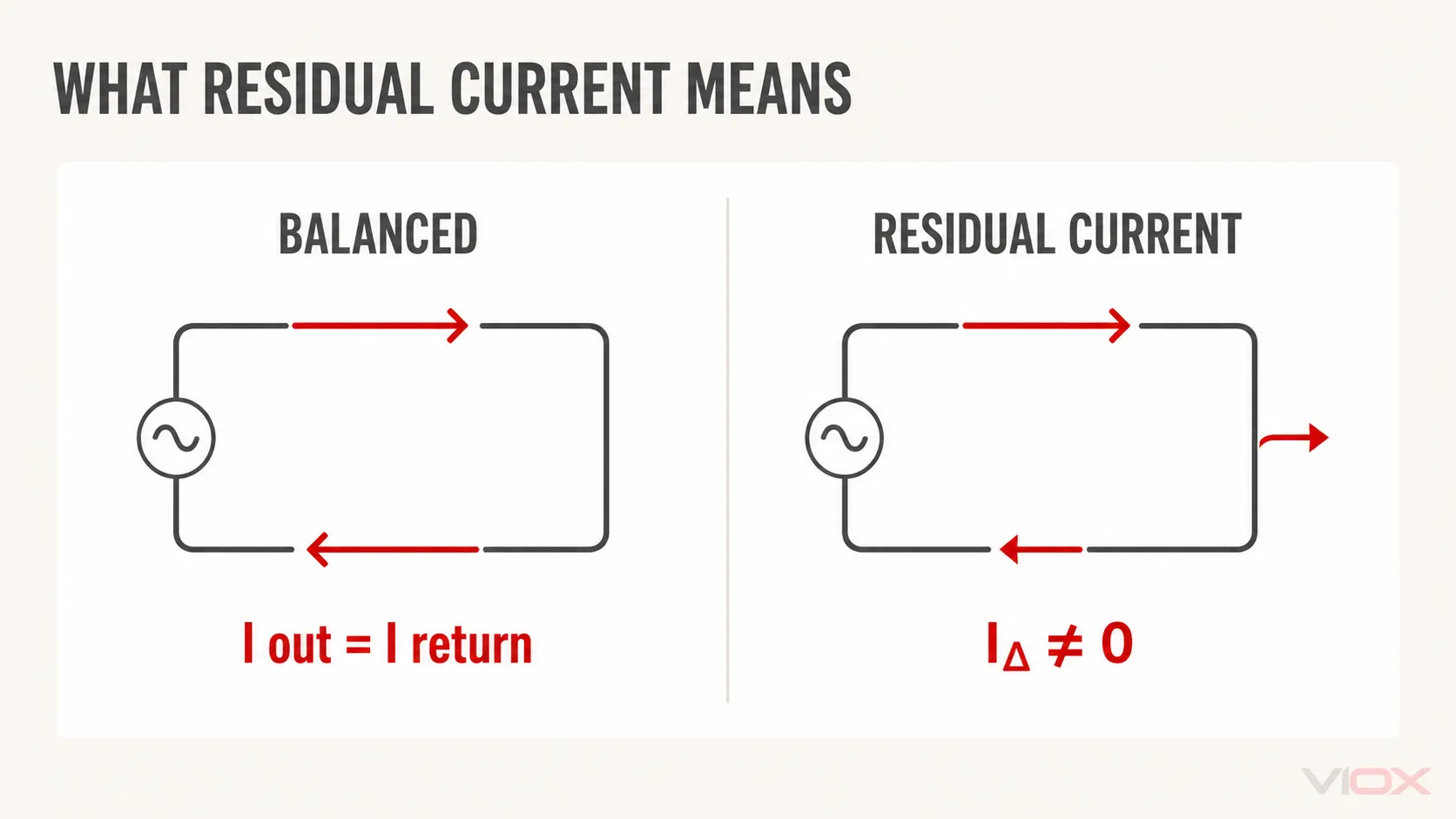

ຫຼັກການການເຮັດວຽກຂອງ RCCB ແມ່ນອີງໃສ່ກົດຫມາຍປະຈຸບັນຂອງ Kirchhoff, ເຊິ່ງລະບຸວ່າຜົນລວມຂອງກະແສທີ່ເຂົ້າມາໃນ node ເທົ່າກັບຜົນລວມຂອງກະແສທີ່ອອກຈາກມັນ. ໃນວົງຈອນໄຟຟ້າປົກກະຕິ, ກະແສໄຟຟ້າທີ່ໄຫຼຢູ່ໃນຕົວນໍາທີ່ມີຊີວິດຄວນຈະເທົ່າກັບຢ່າງແທ້ຈິງກັບກະແສໄຟຟ້າທີ່ກັບຄືນຜ່ານ conductor ເປັນກາງ.
ນີ້ແມ່ນສິ່ງທີ່: ໃນເວລາທີ່ການຮົ່ວໄຫຼໃນປະຈຸບັນເກີດຂຶ້ນ (ບາງທີຜ່ານບຸກຄົນທີ່ສໍາຜັດກັບເຄື່ອງໃຊ້ທີ່ຜິດພາດ), ບາງກະແສຈະປ່ຽນເສັ້ນທາງໄປສູ່ພື້ນດິນແທນທີ່ຈະກັບຄືນຜ່ານສາຍທີ່ເປັນກາງ. ນີ້ສ້າງຄວາມບໍ່ສົມດຸນລະຫວ່າງກະແສຂາເຂົ້າແລະຂາອອກ.
ກວດພົບກະແສໄຟຟ້າຮົ່ວໄຫຼຂອງໂລກ
ຫົວໃຈຂອງ RCCB ແມ່ນເຄື່ອງປ່ຽນກະແສໄຟຟ້າທີ່ແຕກຕ່າງກັນທີ່ຕິດຕາມຄວາມສົມດູນລະຫວ່າງໄລຍະ (ສົດ) ແລະກະແສກາງຢ່າງຕໍ່ເນື່ອງ. ຫມໍ້ແປງນີ້ມີທັງໄລຍະແລະຕົວນໍາທີ່ເປັນກາງຜ່ານມັນ, ການສ້າງສະຫນາມແມ່ເຫຼັກທີ່ປົກກະຕິຍົກເລີກເຊິ່ງກັນແລະກັນໃນເວລາທີ່ກະແສໄຟຟ້າເທົ່າທຽມກັນ.
ເມື່ອມີການຮົ່ວໄຫຼເກີດຂຶ້ນ:
- ກະແສໄຟຟ້າບໍ່ສົມດຸນ
- ນີ້ສ້າງສະຫນາມແມ່ເຫຼັກສຸດທິໃນຫມໍ້ແປງ
- ໝໍ້ແປງໄຟຈະເຮັດໃຫ້ເກີດແຮງດັນໃນກະແສລົມຂັ້ນສອງຂອງມັນ
- ແຮງດັນນີ້ກະຕຸ້ນການສົ່ງຕໍ່ການເດີນທາງທີ່ມີຄວາມອ່ອນໄຫວສູງ
RCCBs ທີ່ຢູ່ອາໃສສ່ວນໃຫຍ່ຖືກອອກແບບເພື່ອເດີນທາງເມື່ອພວກເຂົາກວດພົບກະແສຮົ່ວໄຫຼຂະຫນາດນ້ອຍເຖິງ 30mA (0.03 amperes), ເຊິ່ງແມ່ນຕໍ່າກວ່າເກນທີ່ສາມາດເຮັດໃຫ້ເກີດອັນຕະລາຍຮ້າຍແຮງຕໍ່ມະນຸດ.
ກົນໄກການເດີນທາງ ແລະຄຸນສົມບັດຄວາມປອດໄພ
ກົນໄກການເດີນທາງພາຍໃນ RCCB ໄດ້ຖືກອອກແບບເພື່ອດໍາເນີນການໄດ້ໄວທີ່ສຸດ - ໂດຍປົກກະຕິພາຍໃນ 25-40 milliseconds ຂອງການກວດສອບຄວາມຜິດ. ການຕອບສະຫນອງຢ່າງໄວວານີ້ແມ່ນສິ່ງທີ່ເຮັດໃຫ້ RCCBs ມີປະສິດທິພາບຫຼາຍໃນການປ້ອງກັນການຊ໊ອກໄຟຟ້າ.
RCCBs ທີ່ທັນສະໄຫມຍັງປະກອບມີປຸ່ມທົດສອບທີ່ອະນຸຍາດໃຫ້ຜູ້ໃຊ້ສາມາດກວດສອບເປັນໄລຍະໆວ່າກົນໄກການ tripping ເຮັດວຽກຢ່າງຖືກຕ້ອງ. ປຸ່ມນີ້ຈໍາລອງສະພາບການຮົ່ວໄຫຼໂດຍການສ້າງຄວາມບໍ່ສົມດຸນເລັກນ້ອຍລະຫວ່າງຕົວນໍາໄລຍະແລະເປັນກາງຊົ່ວຄາວ.
ປະເພດຕ່າງໆຂອງ RCCBs ທີ່ມີຢູ່ໃນຕະຫຼາດ
2-Pole vs 4-Pole RCCBs
RCCBs ແມ່ນມີຢູ່ໃນການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນໂດຍອີງຕາມລະບົບການສະຫນອງໄຟຟ້າ:
- RCCBs 2 ເສົາ: ເຫຼົ່ານີ້ຖືກອອກແບບມາສໍາລັບລະບົບໄຟຟ້າໄລຍະດຽວ (ໄລຍະແລະເປັນກາງ) ທີ່ພົບເຫັນທົ່ວໄປໃນຄໍາຮ້ອງສະຫມັກທີ່ຢູ່ອາໄສສ່ວນໃຫຍ່. ພວກເຂົາເຈົ້າຕິດຕາມກວດກາແລະປົກປັກຮັກສາວົງຈອນໄລຍະດຽວ.
- 4-Pole RCCBs: ເຫຼົ່ານີ້ຖືກນໍາໃຊ້ໃນລະບົບສາມເຟດ (ສາມໄລຍະບວກກັບກາງ) ໂດຍປົກກະຕິພົບເຫັນຢູ່ໃນການຕິດຕັ້ງການຄ້າແລະອຸດສາຫະກໍາ. ພວກເຂົາເຈົ້າພ້ອມກັນຕິດຕາມກວດກາທັງສາມໄລຍະແລະເປັນກາງ.
ປະເພດຂອງ RCCBs
RCCBs ຖືກຈັດປະເພດຕາມປະເພດຂອງປະຈຸບັນທີ່ຕົກຄ້າງທີ່ພວກເຂົາສາມາດກວດພົບ:
- ພິມ AC: ປະເພດພື້ນຖານທີ່ສຸດ, ອອກແບບມາເພື່ອກວດຫາການສະຫຼັບຂອງກະແສ sinusoidal residual ເທົ່ານັ້ນ. ເຫຼົ່ານີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຄົວເຮືອນມາດຕະຖານຫຼາຍທີ່ສຸດ.
- ປະເພດ A: ເຫຼົ່ານີ້ສາມາດກວດພົບທັງສອງກະແສ residual sinusoidal ສະລັບກັນແລະ pulsating ໂດຍກົງກະແສ residual. ພວກມັນຖືກແນະນຳສຳລັບວົງຈອນທີ່ມີອຸປະກອນອີເລັກໂທຣນິກເຊັ່ນ: ເຄື່ອງຊັກຜ້າ, ເຄື່ອງລ້າງຈານ ແລະເຄື່ອງໃຊ້ໄຟຟ້າ.
- ປະເພດ B: ສາມາດກວດພົບກະແສໄຟຟ້າສະຫຼັບ, pulsating ໂດຍກົງ, ແລະກ້ຽງ. ສິ່ງເຫຼົ່ານີ້ເປັນສິ່ງຈໍາເປັນສໍາລັບການຕິດຕັ້ງກັບຕົວແປງຄວາມຖີ່, ສະຖານີສາກໄຟ EV, ຫຼືອຸປະກອນທາງການແພດ.
- ປະເພດ F (AC/DC ເລືອກ): ອອກແບບສະເພາະສໍາລັບສະຖານະການທີ່ມີຄວາມຖີ່ປະສົມ. ພວກເຂົາສະຫນອງການປ້ອງກັນ AC ແລະ pulsating DC ກະແສຮົ່ວໄຫລເຊັ່ນດຽວກັນກັບກະແສຮົ່ວໄຫຼທີ່ມີຄວາມຖີ່ສູງເຖິງ 1kHz.
- ປະເພດ H (ຄວາມອ່ອນໄຫວສູງ): ສະຫນອງການປົກປ້ອງທີ່ລະອຽດອ່ອນທີ່ສຸດ, ໂດຍປົກກະຕິມີກະແສໄຟຟ້າ tripping ຂອງ 10mA ຫຼືຫນ້ອຍ, ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຮຽກຮ້ອງໃຫ້ມີມາດຕະການຄວາມປອດໄພທີ່ເພີ່ມຂຶ້ນເຊັ່ນ: ສະຖານທີ່ທາງການແພດ.
ປະເພດຕ່າງໆໃນປະຈຸບັນແລະຄໍາຮ້ອງສະຫມັກຂອງພວກເຂົາ
RCCBs ມາພ້ອມກັບການຈັດອັນດັບຄວາມອ່ອນໄຫວທີ່ແຕກຕ່າງກັນ, ຊີ້ບອກໂດຍກະແສການຢຸດຂອງພວກມັນ:
- 10mA: ອຸປະກອນທີ່ລະອຽດອ່ອນສູງທີ່ໃຊ້ສໍາລັບເຂດທີ່ມີຄວາມສ່ຽງສູງເຊັ່ນສະລອຍນ້ໍາຫຼືສະຖານທີ່ການແພດ.
- 30mA: ລະດັບມາດຕະຖານສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຢູ່ອາໄສແລະການນໍາໃຊ້ຈຸດປະສົງທົ່ວໄປ.
- 100mA: ມັກໃຊ້ເພື່ອປ້ອງກັນໄຟຫຼາຍກວ່າການປົກປ້ອງສ່ວນບຸກຄົນ.
- 300mA: ໃຊ້ຕົ້ນຕໍສໍາລັບການປ້ອງກັນໄຟໃນການຕິດຕັ້ງຂະຫນາດໃຫຍ່.
ທາງເລືອກຂອງການຈັດອັນດັບແມ່ນຂຶ້ນກັບຄໍາຮ້ອງສະຫມັກສະເພາະແລະລະບຽບການໄຟຟ້າທ້ອງຖິ່ນ.
RCCB ທຽບກັບ MCB ທຽບກັບ ELCB: ຄວາມເຂົ້າໃຈຄວາມແຕກຕ່າງ
ການປຽບທຽບຫນ້າທີ່ແລະຄຸນສົມບັດ
ມັນງ່າຍທີ່ຈະສັບສົນອຸປະກອນປ້ອງກັນວົງຈອນຕ່າງໆ. ຂໍອະທິບາຍຄວາມແຕກຕ່າງ:
- RCCB (ຕົວຕັດວົງຈອນກະແສໄຟຟ້າທີ່ຕົກຄ້າງ): ປ້ອງກັນການຮົ່ວໄຫຼຂອງກະແສໄຟຟ້າແລະການຊ໊ອກໄຟຟ້າໂດຍການຕິດຕາມຄວາມສົມດູນລະຫວ່າງກະແສສົດແລະກາງ.
- MCB (ຕົວຕັດວົງຈອນຂະໜາດນ້ອຍ): ປ້ອງກັນສະພາບກະແສໄຟຟ້າເກີນ (ເກີນກຳນົດ ແລະ ວົງຈອນສັ້ນ) ແຕ່ບໍ່ມີການປ້ອງກັນກະແສໄຟຟ້າຮົ່ວໄຫຼ ຫຼື ໄຟຟ້າຊອດ.
- ELCB (ເຄື່ອງຕັດວົງຈອນການຮົ່ວໄຫຼຂອງໂລກ): ເທັກໂນໂລຢີເກົ່າທີ່ຕິດຕາມກະແສກະແສໄຟຟ້າຜ່ານຕົວນໍາແຜ່ນດິນໂລກ ແທນທີ່ຈະກວດຫາຄວາມແຕກຕ່າງລະຫວ່າງກະແສທີ່ມີຊີວິດ ແລະເປັນກາງ. ELCBs ທີ່ທັນສະໄຫມເປັນສິ່ງຈໍາເປັນຄືກັນກັບ RCCBs.
ເວລາທີ່ຈະນໍາໃຊ້ແຕ່ລະປະເພດຂອງການປ້ອງກັນວົງຈອນ
ການປົກປ້ອງທີ່ສົມບູນແບບທີ່ສຸດແມ່ນມາຈາກການໃຊ້ທັງ RCCBs ແລະ MCBs ປະສົມປະສານ:
- MCBs ໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນວົງຈອນສ່ວນບຸກຄົນເພື່ອປ້ອງກັນການ overloads ແລະວົງຈອນສັ້ນ.
- RCCBs ປົກກະຕິແລ້ວແມ່ນຕິດຕັ້ງຢູ່ໃນລະດັບກະດານແຈກຢາຍເພື່ອປ້ອງກັນການຊ໊ອກສໍາລັບກຸ່ມຂອງວົງຈອນ.
ສໍາລັບການປົກປ້ອງສູງສຸດ, ວົງຈອນທີ່ສໍາຄັນ (ເຊັ່ນໃນຫ້ອງນ້ໍາຫຼືພື້ນທີ່ນອກ) ອາດຈະມີ RCCBs ທີ່ອຸທິດຕົນທີ່ມີຄວາມອ່ອນໄຫວສູງກວ່າ.
RCBO ປະສົມປະສານ (ເບກເກີໃນປະຈຸບັນທີ່ຕົກຄ້າງກັບການປົກປ້ອງກະແສໄຟຟ້າເກີນ)
RCBO (ເຄື່ອງຕັດກະແສໄຟຟ້າຕົກຄ້າງກັບການປົກປ້ອງກະແສໄຟຟ້າເກີນ) ສົມທົບການທໍາງານຂອງທັງ RCCB ແລະ MCB ໃນອຸປະກອນດຽວ. ນີ້ສະຫນອງການປົກປ້ອງທີ່ສົມບູນແບບຕໍ່ກັບ:
- ການຮົ່ວໄຫຼໃນປັດຈຸບັນ (ການປ້ອງກັນການຊ໊ອກ)
- ເງື່ອນໄຂການໂຫຼດເກີນ
- ວົງຈອນສັ້ນ
RCBOs ກໍາລັງກາຍເປັນທີ່ນິຍົມຫລາຍຂຶ້ນໃນການຕິດຕັ້ງທີ່ທັນສະໄຫມຍ້ອນວ່າພວກເຂົາປະຫຍັດພື້ນທີ່ໃນກະດານແຈກຢາຍແລະໃຫ້ແນ່ໃຈວ່າການປົກປ້ອງທັງສອງປະເພດແມ່ນມີການເຄື່ອນໄຫວຢູ່ສະເຫມີໃນວົງຈອນ.
ຄູ່ມືການຕິດຕັ້ງ: ວິທີການຕິດຕັ້ງ RCCB ໃນກະດານແຈກຢາຍຂອງທ່ານ
ຂັ້ນຕອນການຕິດຕັ້ງຂັ້ນຕອນໂດຍຂັ້ນຕອນ
ຫມາຍເຫດສໍາຄັນ: ການເຮັດວຽກກັບອຸປະກອນໄຟຟ້າອາດເປັນອັນຕະລາຍ. ຖ້າທ່ານບໍ່ແມ່ນຊ່າງໄຟຟ້າທີ່ມີຄຸນວຸດທິ, ມັນແນະນໍາໃຫ້ຈ້າງມືອາຊີບສໍາລັບການຕິດຕັ້ງ RCCB.
ສໍາລັບບຸກຄົນທີ່ມີຄຸນວຸດທິ, ນີ້ແມ່ນຂັ້ນຕອນການຕິດຕັ້ງພື້ນຖານ:
- ປິດການສະຫນອງພະລັງງານຕົ້ນຕໍ ຢ່າງສົມບູນກ່ອນທີ່ຈະເລີ່ມຕົ້ນການເຮັດວຽກໃດໆ.
- ກໍານົດວົງຈອນ ທີ່ຕ້ອງການການປົກປ້ອງ RCCB (ໂດຍສະເພາະທັງຫມົດ, ແຕ່ໂດຍສະເພາະແມ່ນວົງຈອນໃຫ້ບໍລິການພື້ນທີ່ຊຸ່ມເຊັ່ນຫ້ອງນ້ໍາ, ເຮືອນຄົວ, ແລະຮ້ານນອກ).
- ຕິດຕັ້ງ RCCB ຢູ່ທາງລົດໄຟ DIN ພາຍໃນກະດານແຈກຢາຍຂອງທ່ານ.
- ເຊື່ອມຕໍ່ການສະຫນອງຂາເຂົ້າ ໄປຫາຈຸດເຊື່ອມຕໍ່ເທິງສຸດຂອງ RCCB (ໂດຍປົກກະຕິແລ້ວໝາຍເປັນ “LINE” ຫຼືດ້ວຍລູກສອນຊີ້ໄປຫາອຸປະກອນ).
- ເຊື່ອມຕໍ່ການໂຫຼດຂາອອກ ສາຍໄຟໄປຫາຈຸດເຊື່ອມຕໍ່ລຸ່ມສຸດ (ໂດຍປົກກະຕິຈະໝາຍເປັນ “LOAD” ຫຼືມີລູກສອນຊີ້ອອກໄປຈາກອຸປະກອນ).
- ຮັບປະກັນການເຊື່ອມຕໍ່ທີ່ຖືກຕ້ອງ ສາຍໄຟໄລຍະ ແລະເປັນກາງຕາມທີ່ໝາຍໄວ້ເທິງ RCCB.
- ທົດສອບການຕິດຕັ້ງ ການນໍາໃຊ້ປຸ່ມທົດສອບກ່ອນທີ່ຈະຟື້ນຟູການສະຫນອງພະລັງງານ.
ຄວາມຜິດພາດການຕິດຕັ້ງທົ່ວໄປເພື່ອຫຼີກເວັ້ນການ
– ການເຊື່ອມຕໍ່ສາຍຍ້ອນກັບແລະໂຫຼດ: ນີ້ແມ່ນຄວາມຜິດພາດທີ່ສໍາຄັນທີ່ສາມາດເຮັດໃຫ້ RCCB ບໍ່ມີປະສິດທິພາບ.
– ໄລຍະ/ການເຊື່ອມຕໍ່ທີ່ເປັນກາງບໍ່ຖືກຕ້ອງ: ປະຕິບັດຕາມເຄື່ອງໝາຍປາຍທາງຢ່າງແນ່ນອນສະເໝີ.
– ແບ່ງປັນການເຊື່ອມຕໍ່ທີ່ເປັນກາງ: ແຕ່ລະ RCCB ຕ້ອງມີການເຊື່ອມຕໍ່ທີ່ເປັນກາງສະເພາະຂອງຕົນເອງ.
– ການເຄັ່ງຄັດທີ່ບໍ່ເຫມາະສົມຂອງ terminals: ການເຊື່ອມຕໍ່ວ່າງສາມາດເຮັດໃຫ້ເກີດຄວາມຮ້ອນເກີນໄປ ແລະ ຄວາມລົ້ມເຫຼວ.
– ການຄັດເລືອກຄະແນນບໍ່ພຽງພໍ: ການໃຊ້ RCCB ທີ່ມີຄວາມອ່ອນໄຫວສູງເກີນໄປອາດເຮັດໃຫ້ເກີດຄວາມລົບກວນ.
ການທົດສອບຫຼັງຈາກການຕິດຕັ້ງ
ຫຼັງຈາກການຕິດຕັ້ງ, ການທົດສອບເປັນສິ່ງຈໍາເປັນ:
- ກົດປຸ່ມທົດສອບ ໃນ RCCB. ມັນຄວນຈະເດີນທາງທັນທີ, ຕັດການເຊື່ອມຕໍ່ພະລັງງານກັບວົງຈອນປ້ອງກັນ.
- ຣີເຊັດ RCCB ໂດຍການຍ້າຍ lever ກັບຄືນໄປບ່ອນຕໍາແຫນ່ງ ON.
- ໃຊ້ອຸປະກອນທົດສອບ RCCB (ມີຢູ່ຮ້ານຈຳໜ່າຍເຄື່ອງໃຊ້ໄຟຟ້າ) ສຳລັບການຢັ້ງຢືນຢ່າງລະອຽດກວ່າກ່ຽວກັບເວລາ ແລະກະແສໄຟຟ້າ.
- ເອກະສານການຕິດຕັ້ງ ວັນທີ ແລະຜົນການທົດສອບສຳລັບການອ້າງອີງໃນອະນາຄົດ.
ການທົດສອບປົກກະຕິ (ແນະນໍາປະຈໍາເດືອນ) ໂດຍໃຊ້ປຸ່ມທົດສອບໃຫ້ແນ່ໃຈວ່າ RCCB ຍັງເຮັດວຽກຕະຫຼອດຊີວິດການບໍລິການຂອງມັນ.
ແກ້ໄຂບັນຫາ RCCB ທົ່ວໄປ
ເປັນຫຍັງ RCCBs ເດີນທາງເລື້ອຍໆ
ເລື້ອຍໆ RCCB tripping ມັກຈະອຸກອັ່ງແຕ່ສະເຫມີຊີ້ໃຫ້ເຫັນເຖິງບັນຫາຄວາມປອດໄພທີ່ເປັນໄປໄດ້. ສາເຫດທົ່ວໄປປະກອບມີ:
- ຄວາມຊຸ່ມຊື້ນ ເຂົ້າໄປໃນອຸປະກອນໄຟຟ້າຫຼືສາຍໄຟ
- insulation ເສຍຫາຍ ກ່ຽວກັບສາຍເຄເບີ້ນເນື່ອງຈາກອາຍຸຫຼືຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍ
- ການຮົ່ວໄຫຼຂະຫນາດນ້ອຍຫຼາຍຄັ້ງ ໃນທົ່ວເຄື່ອງໃຊ້ຫຼາຍອັນທີ່ລວມເກີນເກນ RCCB
- ເຄື່ອງໃຊ້ທີ່ຜິດພາດ ມີບັນຫາ insulation ພາຍໃນ
- ການລົບກວນໄຟຟ້າຊົ່ວຄາວ ຈາກຟ້າຜ່າ ຫຼືການເໜັງຕີງຂອງຕາຂ່າຍໄຟຟ້າ
ການວິນິດໄສ RCCBs ທີ່ຜິດພາດ
RCCB ອາດຈະມີຄວາມຜິດຖ້າ:
- ມັນເດີນທາງທັນທີຫຼັງຈາກການຣີເຊັດ, ເຖິງແມ່ນວ່າຈະຕັດການເຊື່ອມຕໍ່ທຸກວົງຈອນ
- ປຸ່ມທົດສອບບໍ່ເຮັດໃຫ້ເກີດການຕິດຂັດ
- ມັນເຄື່ອນຍ້າຍເປັນໄລຍະໆໂດຍບໍ່ມີສາເຫດທີ່ຊັດເຈນ
- ມີອາການທີ່ເຫັນໄດ້ຊັດເຈນຂອງຄວາມເສຍຫາຍ, ການເຜົາໄຫມ້, ຫຼືການປ່ຽນສີ
ເພື່ອວິນິດໄສບັນຫາ:
- ຕັດການເຊື່ອມຕໍ່ທຸກວົງຈອນທີ່ປ້ອງກັນໂດຍ RCCB
- ເຊື່ອມຕໍ່ພວກມັນຄືນໃໝ່ເທື່ອລະອັນເພື່ອລະບຸວ່າວົງຈອນໃດເຮັດໃຫ້ເກີດການຕິດຂັດ
- ເມື່ອກວດພົບ, ກວດເບິ່ງເຄື່ອງໃຊ້ໃນວົງຈອນນັ້ນເປັນສ່ວນບຸກຄົນ
ຄໍາແນະນໍາກ່ຽວກັບການບໍາລຸງຮັກສາສໍາລັບອາຍຸຍືນ
– ທົດສອບເປັນປົກກະຕິ ການນໍາໃຊ້ປຸ່ມທົດສອບ (ຢ່າງຫນ້ອຍປະຈໍາເດືອນ)
– ຮັກສາກະດານແຈກຢາຍໃຫ້ສະອາດ ແລະແຫ້ງ
– ກວດເບິ່ງການເຊື່ອມຕໍ່ວ່າງ ໃນລະຫວ່າງການບໍາລຸງຮັກສາໄຟຟ້າປະຈໍາປີ
– ແທນທີ່ RCCBs ທີ່ມີອາຍຸເກີນ 10 ປີ ຫຼືສະແດງອາການສວມໃສ່
– ພິຈາລະນາການຍົກລະດັບ ປະເພດເກົ່າຫາແບບໃໝ່ກວ່າ ແລະເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນ
ຄໍາຮ້ອງສະຫມັກ RCCB ໃນການຕັ້ງຄ່າທີ່ຢູ່ອາໄສແລະການຄ້າ
ສະຖານທີ່ສໍາຄັນທີ່ຕ້ອງການການປົກປ້ອງ RCCB
ໃນຂະນະທີ່ການປົກປ້ອງ RCCB ທີ່ສົມບູນແບບແມ່ນເຫມາະສົມສໍາລັບການຕິດຕັ້ງທັງຫມົດ, ບາງເຂດທີ່ມີຄວາມສ່ຽງສູງບໍ່ຄວນບໍ່ມີມັນ:
- ຫ້ອງນ້ໍາແລະຫ້ອງອາບນ້ໍາ ບ່ອນທີ່ມີນ້ໍາແລະໄຟຟ້າຢູ່ໃກ້ໆ
- ເຮືອນຄົວໂດຍສະເພາະສໍາລັບເຕົ້າສຽບທີ່ຢູ່ໃກ້ກັບບ່ອນຫລົ້ມຈົມ
- ສະລອຍນ້ຳ ແລະຊາວນາ
- ການຕິດຕັ້ງນອກ ເຊັ່ນ: ແສງສວນແລະປ່ຽງໄຟຟ້າ
- ກອງປະຊຸມ ບ່ອນທີ່ເຄື່ອງມືພະລັງງານ Portable ໄດ້ຖືກນໍາໃຊ້
- ຫ້ອງເດັກນ້ອຍ ເພື່ອຄວາມປອດໄພເພີ່ມເຕີມ
ມາດຕະຖານອຸດສາຫະກໍາແລະກົດລະບຽບ
ການຕິດຕັ້ງ RCCB ແມ່ນຄຸ້ມຄອງໂດຍມາດຕະຖານລະດັບຊາດ ແລະສາກົນຕ່າງໆ:
- ໃນປະເທດອັງກິດ, BS 7671 (IET Wiring Regulations) ກໍານົດຄວາມຕ້ອງການ RCCB
- ໃນເອີຣົບ, ມາດຕະຖານ IEC 61008 ໃຊ້ກັບ RCCBs
- ໃນສະຫະລັດ, ການປົກປ້ອງທີ່ຄ້າຍຄືກັນແມ່ນກວມເອົາພາຍໃຕ້ Ground Fault Circuit Interrupters (GFCIs) ໃນລະຫັດໄຟຟ້າແຫ່ງຊາດ (NEC)
- ໃນປະເທດອົດສະຕາລີ, AS/NZS 3000 ໃຫ້ຄໍາແນະນໍາທີ່ກ່ຽວຂ້ອງ
ມາດຕະຖານທີ່ທັນສະໄຫມສ່ວນໃຫຍ່ຕ້ອງການ 30mA RCCBs ສໍາລັບເຕົ້າສຽບເຕົ້າສຽບທີ່ອາດຈະສະຫນອງອຸປະກອນ Portable ແລະສໍາລັບວົງຈອນທັງຫມົດໃນເຂດທີ່ມີຄວາມສ່ຽງສູງ.
ແນວໂນ້ມໃນອະນາຄົດຂອງອຸປະກອນຄວາມປອດໄພທາງໄຟຟ້າ
ດ້ານຄວາມປອດໄພທາງໄຟຟ້າຍັງສືບຕໍ່ພັດທະນາດ້ວຍເຕັກໂນໂລຢີໃຫມ່:
- ການທົດສອບຕົນເອງ RCCBs ທີ່ກວດສອບການທໍາງານຂອງເຂົາເຈົ້າໂດຍອັດຕະໂນມັດ
- RCCBs ອັດສະລິຍະ ທີ່ສາມາດຕິດຕາມກວດກາແລະການຕັ້ງຄ່າຫ່າງໄກສອກຫຼີກ
- RCCBs ເລືອກ ກັບ tripping ຊັກຊ້າທີ່ໃຊ້ເວລາສໍາລັບການປະສານງານທີ່ດີກວ່າໃນລະບົບລະດັບຊັ້ນ
- ການກວດຫາຄວາມຜິດ Arc ຄວາມສາມາດທີ່ໄດ້ຖືກປະສົມປະສານກັບການປົກປັກຮັກສາປະຈຸບັນທີ່ຍັງເຫຼືອ
- ເສີມຂະຫຍາຍພູມຕ້ານທານ ຕໍ່ການລົບກວນຈາກອຸປະກອນເອເລັກໂຕຣນິກ
ຄວາມກ້າວຫນ້າເຫຼົ່ານີ້ມີຈຸດປະສົງເພື່ອປັບປຸງຄວາມປອດໄພຕື່ມອີກໃນຂະນະທີ່ຫຼຸດຜ່ອນຄວາມບໍ່ສະດວກຈາກການຍ່າງທາງທີ່ບໍ່ຕ້ອງການ.
ສະຫຼຸບ: ຄວາມສໍາຄັນທີ່ສໍາຄັນຂອງ RCCBs ໃນຄວາມປອດໄພດ້ານໄຟຟ້າ
ຄວາມເຂົ້າໃຈ RCCB ແບບຟອມເຕັມ - ຕົວຕັດວົງຈອນປະຈຸບັນທີ່ເຫຼືອ - ແມ່ນພຽງແຕ່ການເລີ່ມຕົ້ນ. ອຸປະກອນເຫຼົ່ານີ້ເປັນຕົວແທນຂອງຄວາມກ້າວຫນ້າທີ່ສໍາຄັນຫນຶ່ງໃນຄວາມປອດໄພຂອງໄຟຟ້າໃນສະຕະວັດທີ່ຜ່ານມາ, ຊ່ວຍປະຢັດຊີວິດນັບບໍ່ຖ້ວນໂດຍການປ້ອງກັນການຊ໊ອກໄຟຟ້າແລະໄຟໄຫມ້ໄຟຟ້າ.
ບໍ່ວ່າເຈົ້າເປັນເຈົ້າຂອງເຮືອນ, ຜູ້ຈັດການອາຄານ, ຫຼືຜູ້ຊ່ຽວຊານດ້ານໄຟຟ້າ, ການຮັບປະກັນການປົກປ້ອງ RCCB ທີ່ເຫມາະສົມຄວນຈະເປັນບູລິມະສິດສູງສຸດໃນການຕິດຕັ້ງໄຟຟ້າໃດໆ. ການລົງທຶນຂະຫນາດນ້ອຍໃນອຸປະກອນເຫຼົ່ານີ້ໃຫ້ຜົນຕອບແທນທີ່ບໍ່ສາມາດວັດແທກໄດ້ໃນດ້ານຄວາມປອດໄພແລະຄວາມສະຫງົບຂອງຈິດໃຈ.
ຈື່ໄວ້ວ່າ RCCBs ເຮັດວຽກຮ່ວມກັນກັບ MCBs (Miniature Circuit Breakers) ເພື່ອສະຫນອງການປົກປ້ອງທີ່ສົມບູນແບບ: MCBs ປ້ອງກັນການ overload ແລະວົງຈອນສັ້ນ, ໃນຂະນະທີ່ RCCBs ປ້ອງກັນການຊ໊ອກໄຟຟ້າ. ລະບົບປ້ອງກັນຄູ່ນີ້ເປັນສິ່ງຈໍາເປັນເພື່ອຄວາມປອດໄພຂອງໄຟຟ້າຢ່າງສົມບູນ.
ລະບຽບການໄຟຟ້າຍັງສືບຕໍ່ພັດທະນາ, ແລະສິ່ງທີ່ປະຕິບັດຕາມມື້ວານນີ້ອາດຈະບໍ່ໄດ້ມາດຕະຖານຂອງມື້ນີ້. ການປະເມີນປົກກະຕິຂອງລະບົບຄວາມປອດໄພທາງໄຟຟ້າຂອງທ່ານ, ລວມທັງການທົດສອບ RCCB ແລະການຍົກລະດັບທ່າແຮງ, ແມ່ນການປະຕິບັດທີ່ຈໍາເປັນສໍາລັບການຮັກສາລະດັບສູງສຸດຂອງການປົກປ້ອງທັງຄົນແລະຊັບສິນ.
ໂດຍການເຂົ້າໃຈວິທີທີ່ RCCBs ເຮັດວຽກ, ຮູ້ວ່າເວລາໃດແລະບ່ອນໃດທີ່ຈະຕິດຕັ້ງພວກມັນ, ແລະຮັກສາພວກມັນຢ່າງຖືກຕ້ອງ, ທ່ານກໍາລັງດໍາເນີນຂັ້ນຕອນທີ່ສໍາຄັນໄປສູ່ສະພາບແວດລ້ອມໄຟຟ້າທີ່ປອດໄພກວ່າສໍາລັບທຸກຄົນ.
