ພາບລວມຂອງຜະລິດຕະພັນ

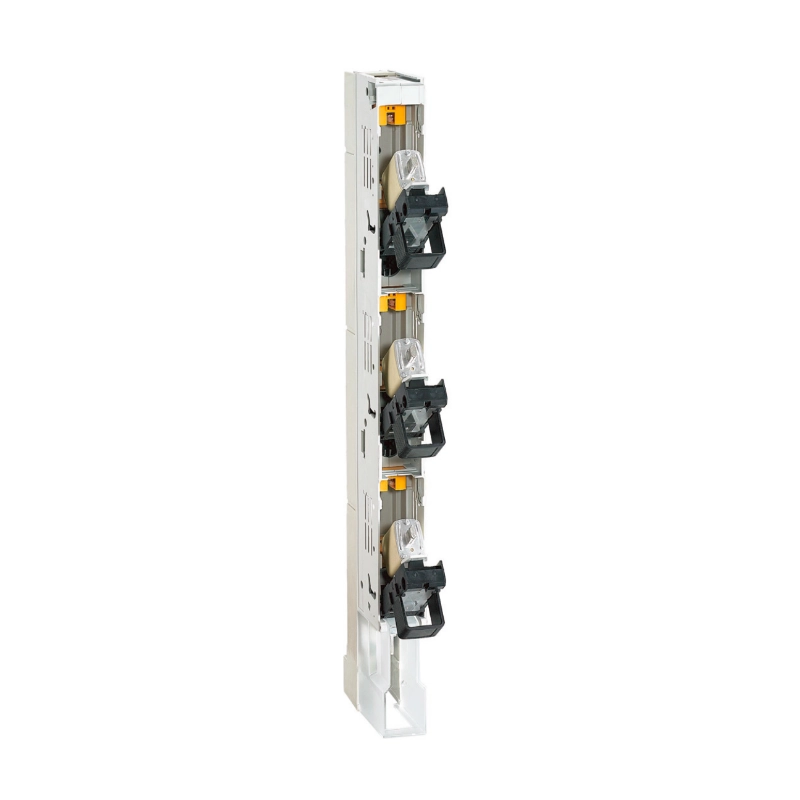

ຕົວຕັດຕໍ່ສະວິດຟິວແບບແຖບ VIOX ຖືກອອກແບບມາສຳລັບລະບົບແຈກຢາຍແຮງດັນໄຟຟ້າຕ່ຳທີ່ຕ້ອງການການປ່ຽນ, ການແຍກ, ແລະການປ້ອງກັນຟິວໃນອຸປະກອນປະສົມປະສານດຽວ. ຊຸດດັ່ງກ່າວປະກອບມີຮຸ່ນ BFD1, BFD2, ແລະ BFD3 ສຳລັບກະແສໄຟຟ້າເຮັດວຽກທີ່ຖືກຈັດອັນດັບຈາກ 160A ເຖິງ 800A ໃນລະບົບ AC 50/60Hz.
ຄອບຄົວຜະລິດຕະພັນນີ້ເໝາະສົມສຳລັບກ່ອງສາຂາສາຍໄຟ, ໝໍ້ແປງໄຟຟ້າແບບກ່ອງ, ໂຮງງານອຸດສາຫະກຳ, ພື້ນຖານໂຄງລ່າງພະລັງງານຊຸມຊົນ, ແລະການຕິດຕັ້ງແຈກຢາຍອື່ນໆທີ່ຕ້ອງການການປ້ອງກັນການໂຫຼດເກີນ ແລະການລັດວົງຈອນທີ່ເຊື່ອຖືໄດ້ພ້ອມກັບການປ່ຽນ ແລະການແຍກບຳລຸງຮັກສາທີ່ໃຊ້ໄດ້ຈິງ.
ຊຸດ VIOX BFD ແມ່ນມີຈຸດປະສົງສຳລັບການນຳໃຊ້ແຈກຢາຍທີ່ຕົວຕັດຕໍ່ສະວິດຟິວຕ້ອງໃຫ້ການປ່ຽນທີ່ປອດໄພ ແລະການປ້ອງກັນວົງຈອນທີ່ເຊື່ອຖືໄດ້ໃນຮູບແບບການຕິດຕັ້ງທີ່ກະທັດຮັດ. ຊຸດດັ່ງກ່າວຖືກອອກແບບມາສຳລັບການນຳໃຊ້ໃນລະບົບທີ່ປະສິດທິພາບການລັດວົງຈອນສູງ ແລະການເຂົ້າເຖິງສາຍໄຟທີ່ມີໂຄງສ້າງແມ່ນມີຄວາມສຳຄັນ.
The current product information highlights screw and hook mounting, screw and V-clamp connection, and models that support either integrated or separate fuse unit operation. These design differences help buyers choose the version that fits enclosure layout, maintenance preference, and operating requirements.
ຄຸນນະສົມບັດທີ່ສໍາຄັນ
- ການອອກແບບຕົວຕັດຕໍ່ສະວິດຟິວແບບປະສົມປະສານສຳລັບລະບົບແຈກຢາຍແຮງດັນໄຟຟ້າຕ່ຳ
- ຊ່ວງກະແສໄຟຟ້າຈາກ 160A ເຖິງ 800A ຂຶ້ນກັບຊຸດຮຸ່ນ
- ແຮງດັນໄຟຟ້າປະຕິບັດການທີ່ຖືກຈັດອັນດັບສູງສຸດ 690V
- ແຮງດັນໄຟຟ້າສນວນທີ່ຖືກຈັດອັນດັບ 1000V
- ແຮງດັນໄຟຟ້າທົນທານຕໍ່ແຮງກະຕຸ້ນທີ່ຖືກຈັດອັນດັບ 12kV
- ຄວາມສາມາດໃນການລັດວົງຈອນສູງເຖິງ 120kA
- ເໝາະສົມສຳລັບຊັ້ນຮຽນການນຳໃຊ້ AC-21B, AC-22B, ແລະ AC-23B
- ເຂົ້າກັນໄດ້ກັບຂະໜາດຟິວ 00, 1, 2, ແລະ 3 ຂຶ້ນກັບຮຸ່ນ
ສະຫຼຸບຮຸ່ນ
| ຕໍ່ລຽນ | ຕົວແບບ | ໃຫ້ຄະແນນຊ່ວງປັດຈຸບັນ | ຂະໜາດຟິວ | ລະດັບການປົກປ້ອງ |
|---|---|---|---|---|
| BFD1 | BFD1-160, BFD1-250, BFD1-400, BFD1-630 | 160A ຫາ 630A | 00, 1, 2, 3 | IP10 |
| BFD2 | BFD2-160, BFD2-250, BFD2-400, BFD2-630, BFD2-800 | 160A ຫາ 800A | 00, 1, 2, 3 | IP20 |
| BFD3 | BFD3-160, BFD3-250, BFD3-400, BFD3-630, BFD3-800 | 160A ຫາ 800A | 00, 1, 2, 3 | IP20 |
ຂໍ້ມູນຈໍາເພາະ
| ລາຍການ | BFD1 | BFD2 | BFD3 |
|---|---|---|---|
| ລະດັບແຮງດັນປະຕິບັດງານ (Ue) | 690V | 690V | 690V |
| ໃຫ້ຄະແນນຊ່ວງປັດຈຸບັນ | 160A, 250A, 400A, 630A | 160A, 250A, 400A, 630A, 800A | 160A, 250A, 400A, 630A, 800A |
| ລະດັບແຮງດັນສນວນ (Ui) | 1000V | 1000V | 1000V |
| ລະດັບແຮງດັນໄຟຟ້າຕ້ານທານກັບແຮງດັນ (Uimp) | 12kV | 12kV | 12kV |
| ຊີວິດກົນຈັກ | 2000 ການດໍາເນີນງານ | 2000 ການດໍາເນີນງານ | 2000 ການດໍາເນີນງານ |
| ວິທີການເຊື່ອມຕໍ່ | ສະກູ & V-clamp | ສະກູ & V-clamp | ສະກູ & V-clamp |
| ວິທີການຕິດຕັ້ງ | ສະກູ & ຂໍ | ສະກູ & ຂໍ | ສະກູ & ຂໍ |
| ຊັ້ນຮຽນການນຳໃຊ້ | AC-21B / AC-22B / AC-23B | AC-21B / AC-22B / AC-23B | AC-21B / AC-22B / AC-23B |
| ມາດຕະຖານ | IEC/EN 60947-3 | IEC/EN 60947-3 | IEC/EN 60947-3 |
| ກະແສໄຟຟ້າລັດວົງຈອນທີ່ຖືກຈັດອັນດັບ | 120kA | 120kA | 120kA |
| ກະແສໄຟຟ້າໄລຍະສັ້ນທີ່ຖືກຈັດອັນດັບ (Icw) | 16kA / 1s | 16kA / 1s | 16kA / 1s |
ຂະໜາດ
Overall and mounting dimensions will be added after the product drawing has been verified.
ຄວາມແຕກຕ່າງຂອງຊຸດ
The three BFD series support different current ranges, protection levels, and operating preferences. Review the current product data below and confirm the final configuration for your project.
- BFD1 ກວມເອົາການນຳໃຊ້ 160A ຫາ 630A ດ້ວຍການປ້ອງກັນ IP10
- BFD2 ຂະຫຍາຍຊ່ວງເຖິງ 800A ດ້ວຍການປ້ອງກັນ IP20
- BFD3 ຍັງຂະຫຍາຍເຖິງ 800A ແລະຮອງຮັບການເຮັດວຽກຂອງໜ່ວຍຟິວແບບປະສົມປະສານ
- Optional fuse monitoring, signal switch, and remote control module capability is referenced in the current product data
ຄໍາຮ້ອງສະຫມັກ
Typical low-voltage distribution environments where switching, maintenance isolation, and fuse protection may be required in one device.
- ກ່ອງສາຂາສາຍໄຟ
- ໝໍ້ແປງໄຟຟ້າແບບກ່ອງ
- ລະບົບແຈກຢາຍໂຮງງານອຸດສາຫະກຳ
- ພື້ນຖານໂຄງລ່າງໄຟຟ້າຊຸມຊົນ
- ອົງປະກອບແຈກຢາຍພະລັງງານແຮງດັນໄຟຟ້າຕ່ຳ
- ການຕິດຕັ້ງແຜງ ແລະຕູ້ທີ່ຕ້ອງການການແຍກສະວິດຟິວ
ເຫດຜົນທີ່ຄວນເລືອກຕົວຕັດຕໍ່ສະວິດຟິວແບບແຖບ VIOX
The current VIOX BFD product data presents a structured range for distributors, switchboard manufacturers, panel builders, and project procurement teams.
- ຊ່ວງກະແສໄຟຟ້າກວ້າງຈາກ 160A ເຖິງ 800A
- ອັດຕາການລັດວົງຈອນສູງສຳລັບການນຳໃຊ້ແຈກຢາຍທີ່ຕ້ອງການ
- ຕົວເລືອກຊຸດຫຼາຍແບບສຳລັບຄວາມມັກໃນການເຮັດວຽກທີ່ແຕກຕ່າງກັນ
- ເຂົ້າກັນໄດ້ກັບຂະໜາດຟິວທົ່ວໄປຈາກ 00 ເຖິງ 3
- ອອກແບບມາສຳລັບການນຳໃຊ້ IEC/EN 60947-3
- ມີປະໂຫຍດສຳລັບໂຄງການອຸດສາຫະກຳ, ສາທາລະນຸປະໂພກ, ແລະພື້ນຖານໂຄງລ່າງ
FAQ
ຕົວຕັດຕໍ່ສະວິດຟິວແບບແຖບແມ່ນໃຊ້ສຳລັບຫຍັງ?
ມັນຖືກໃຊ້ສຳລັບການປ່ຽນ, ການແຍກ, ແລະການປ້ອງກັນການໂຫຼດເກີນ ແລະການລັດວົງຈອນໂດຍອີງໃສ່ຟິວໃນລະບົບແຈກຢາຍແຮງດັນໄຟຟ້າຕ່ຳ.
ຊ່ວງກະແສໄຟຟ້າທີ່ຊຸດ BFD ກວມເອົາແມ່ນເທົ່າໃດ?
The current product data covers 160A, 250A, 400A, 630A, and up to 800A depending on the model family.
ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບຂອງຊຸດ BFD ແມ່ນເທົ່າໃດ?
The current product data lists a rated operational voltage of 690V and a rated insulation voltage of 1000V.
ຄວາມແຕກຕ່າງລະຫວ່າງ BFD2 ແລະ BFD3 ແມ່ນຫຍັງ?
The current product data indicates that BFD3 fuse units are opened or closed integrally, while BFD2 fuse units are operated separately.
ຜະລິດຕະພັນນີ້ສາມາດໃຊ້ໄດ້ຢູ່ໃສ?
ມັນສາມາດຖືກໃຊ້ໃນກ່ອງສາຂາສາຍໄຟ, ໝໍ້ແປງໄຟຟ້າແບບກ່ອງ, ໂຮງງານອຸດສາຫະກຳ, ພື້ນຖານໂຄງລ່າງຊຸມຊົນ, ແລະສະຖານທີ່ແຈກຢາຍແຮງດັນໄຟຟ້າຕ່ຳອື່ນໆ.
