ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

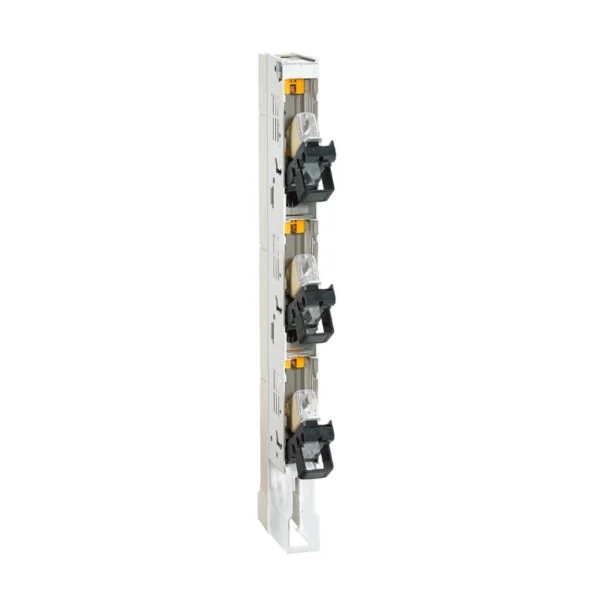

VIOX ဘားဖျူးစ်ခလုတ်ဖြုတ်ကိရိယာများသည် လျှပ်စစ်ဗို့အားနည်းသော ဖြန့်ဖြူးရေးစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး ခလုတ်ဖွင့်/ပိတ်ခြင်း၊ သီးခြားထားခြင်းနှင့် ဖျူးစ်ကာကွယ်ခြင်းတို့ကို တစ်ခုတည်းသော စက်ပစ္စည်းတွင် လိုအပ်ပါသည်။ ဤစီးရီးတွင် AC 50/60Hz စနစ်များတွင် 160A မှ 800A အထိ အဆင့်သတ်မှတ်ထားသော လည်ပတ်လျှပ်စီးကြောင်းများအတွက် BFD1, BFD2 နှင့် BFD3 မော်ဒယ်များ ပါဝင်ပါသည်။.
ဤထုတ်ကုန်အမျိုးအစားသည် ကေဘယ်လ်ခွဲထွက်အုံများ၊ ထရန်စဖော်မာအုံများ၊ စက်မှုစက်ရုံများ၊ ရပ်ကွက်လျှပ်စစ်အခြေခံအဆောက်အအုံနှင့် အခြားဖြန့်ဖြူးရေးတပ်ဆင်မှုများအတွက် သင့်လျော်ပြီး လက်တွေ့ကျသော ခလုတ်ဖွင့်/ပိတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း သီးခြားထားခြင်းတို့နှင့်အတူ မှီခိုအားထားရသော ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှု လိုအပ်ပါသည်။.
VIOX BFD စီးရီးသည် ဖျူးစ်ခလုတ်ဖြုတ်ကိရိယာသည် ဘေးကင်းသော ခလုတ်ဖွင့်/ပိတ်ခြင်းနှင့် ယုံကြည်စိတ်ချရသော ဆားကစ်ကာကွယ်မှုကို ကျစ်လစ်သိပ်သည်းသော တပ်ဆင်မှုပုံစံဖြင့် ပံ့ပိုးပေးရမည့် ဖြန့်ဖြူးရေးအသုံးချပရိုဂရမ်များအတွက် ရည်ရွယ်ပါသည်။ ဤစီးရီးသည် မြင့်မားသော ဝါယာရှော့စွမ်းဆောင်ရည်နှင့် တည်ဆောက်ထားသော ဝါယာကြိုးအသုံးပြုခွင့် အရေးကြီးသည့် စနစ်များတွင် အသုံးပြုရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။.
The current product information highlights screw and hook mounting, screw and V-clamp connection, and models that support either integrated or separate fuse unit operation. These design differences help buyers choose the version that fits enclosure layout, maintenance preference, and operating requirements.
အဓိကအင်္ဂါရပ်များ
- လျှပ်စစ်ဗို့အားနည်းသော ဖြန့်ဖြူးရေးစနစ်များအတွက် ပေါင်းစပ်ဖျူးစ်ခလုတ်ဖြုတ်ကိရိယာ ဒီဇိုင်း
- မော်ဒယ်စီးရီးပေါ်မူတည်၍ 160A မှ 800A အထိ လျှပ်စီးကြောင်းအကွာအဝေး
- 690V အထိ အဆင့်သတ်မှတ်ထားသော လည်ပတ်ဗို့အား
- 1000V ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား
- 12kV ၏ အဆင့်သတ်မှတ်ထားသော လှုံ့ဆော်မှုခံနိုင်ရည်ရှိသော ဗို့အား
- 120kA အထိ မြင့်မားသော ဝါယာရှော့စွမ်းရည်
- AC-21B, AC-22B နှင့် AC-23B အသုံးပြုမှုအတန်းများအတွက် သင့်လျော်သည်
- မော်ဒယ်ပေါ်မူတည်၍ ဖျူးစ်အရွယ်အစား 00, 1, 2 နှင့် 3 တို့နှင့် တွဲဖက်အသုံးပြုနိုင်သည်
မော်ဒယ်အကျဉ်းချုပ်
| စီးရီး | မော်ဒယ်များ | အဆင့်သတ်မှတ်ထားသော လက်ရှိအဆင့် | Fuse Size | ကာကွယ်ရေးဘွဲ့ |
|---|---|---|---|---|
| BFD1 | BFD1-160, BFD1-250, BFD1-400, BFD1-630 | 160A မှ 630A | 00, 1, 2, 3 | IP10 |
| BFD2 | BFD2-160, BFD2-250, BFD2-400, BFD2-630, BFD2-800 | 160A မှ 800A | 00, 1, 2, 3 | IP၂၀ |
| BFD3 | BFD3-160, BFD3-250, BFD3-400, BFD3-630, BFD3-800 | 160A မှ 800A | 00, 1, 2, 3 | IP၂၀ |
နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
| ကုသိုလ်ကံ | BFD1 | BFD2 | BFD3 |
|---|---|---|---|
| အဆင့်သတ်မှတ်ထားသည့် လည်ပတ်မှုဗို့အား (Ue) | 690V | 690V | 690V |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိအဆင့် | 160A, 250A, 400A, 630A | 160A, 250A, 400A, 630A, 800A | 160A, 250A, 400A, 630A, 800A |
| အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား (Ui) | 1000V | 1000V | 1000V |
| အဆင့်သတ်မှတ်ထားသော Impulse ခံနိုင်အား ဗို့အား (Uimp) | 12kV | 12kV | 12kV |
| စက်ပိုင်းဆိုင်ရာဘဝ | 2000 operations (အကြိမ်ရေ) | 2000 operations (အကြိမ်ရေ) | 2000 operations (အကြိမ်ရေ) |
| ချိတ်ဆက်မှုနည်းလမ်း | ဝက်အူနှင့် V-clamp | ဝက်အူနှင့် V-clamp | ဝက်အူနှင့် V-clamp |
| တပ်ဆင်ခြင်းနည်းလမ်း | ဝက်အူနှင့် ချိတ် | ဝက်အူနှင့် ချိတ် | ဝက်အူနှင့် ချိတ် |
| အသုံးပြုမှုအတန်း | AC-21B / AC-22B / AC-23B | AC-21B / AC-22B / AC-23B | AC-21B / AC-22B / AC-23B |
| စံ | IEC/EN 60947-3 | IEC/EN 60947-3 | IEC/EN 60947-3 |
| အဆင့်သတ်မှတ်ထားသော ဝါယာရှော့လျှပ်စီးကြောင်း | 120kA | 120kA | 120kA |
| အဆင့်သတ်မှတ်ထားသော ဝါယာရှော့အချိန်တိုအတွင်း လျှပ်စီးကြောင်း (Icw) | 16kA / 1s | 16kA / 1s | 16kA / 1s |
အတိုင်းအတာများ
Overall and mounting dimensions will be added after the product drawing has been verified.
စီးရီးကွာခြားချက်များ
The three BFD series support different current ranges, protection levels, and operating preferences. Review the current product data below and confirm the final configuration for your project.
- BFD1 သည် IP10 ကာကွယ်မှုဖြင့် 160A မှ 630A အထိ အသုံးပြုနိုင်သည်
- BFD2 သည် IP20 ကာကွယ်မှုဖြင့် 800A အထိ အကွာအဝေးကို တိုးချဲ့ထားသည်
- BFD3 သည်လည်း 800A အထိ တိုးချဲ့ထားပြီး ပေါင်းစပ်ဖျူးစ်ယူနစ်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်
- Optional fuse monitoring, signal switch, and remote control module capability is referenced in the current product data
အသုံးချမှု
Typical low-voltage distribution environments where switching, maintenance isolation, and fuse protection may be required in one device.
- ကေဘယ်လ်ခွဲထွက်အုံများ
- ထရန်စဖော်မာအုံများ
- စက်မှုစက်ရုံဖြန့်ဖြူးရေးစနစ်များ
- ရပ်ကွက်လျှပ်စစ်အခြေခံအဆောက်အအုံ
- လျှပ်စစ်ဗို့အားနည်းသော ဖြန့်ဖြူးရေးတပ်ဆင်မှုများ
- ဖျူးစ်ခလုတ်သီးခြားထားရန်လိုအပ်သော Panel နှင့် အကာအရံတပ်ဆင်မှုများ
VIOX ဘားဖျူးစ်ခလုတ်ဖြုတ်ကိရိယာများကို အဘယ်ကြောင့် ရွေးချယ်သင့်သနည်း
The current VIOX BFD product data presents a structured range for distributors, switchboard manufacturers, panel builders, and project procurement teams.
- 160A မှ 800A အထိ ကျယ်ပြန့်သော လျှပ်စီးကြောင်းအကွာအဝေး
- တောင်းဆိုမှုများသော ဖြန့်ဖြူးရေးအသုံးချပရိုဂရမ်များအတွက် မြင့်မားသော ဝါယာရှော့အဆင့်သတ်မှတ်ချက်
- မတူညီသော လည်ပတ်မှုဦးစားပေးများအတွက် စီးရီးရွေးချယ်စရာများစွာ
- 00 မှ 3 အထိ ဘုံဖျူးစ်အရွယ်အစားများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်
- IEC/EN 60947-3 အသုံးချပရိုဂရမ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်
- စက်မှု၊ အသုံးအဆောင်နှင့် အခြေခံအဆောက်အအုံပရောဂျက်များအတွက် အသုံးဝင်သည်
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
ဘားဖျူးစ်ခလုတ်ဖြုတ်ကိရိယာကို ဘာအတွက်အသုံးပြုသနည်း။
လျှပ်စစ်ဗို့အားနည်းသော ဖြန့်ဖြူးရေးစနစ်များတွင် ခလုတ်ဖွင့်/ပိတ်ခြင်း၊ သီးခြားထားခြင်းနှင့် ဖျူးစ်အခြေခံ ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှုအတွက် အသုံးပြုပါသည်။.
BFD စီးရီးသည် မည်သည့်လျှပ်စီးကြောင်းအကွာအဝေးကို အကျုံးဝင်သနည်း။
The current product data covers 160A, 250A, 400A, 630A, and up to 800A depending on the model family.
BFD စီးရီး၏ အဆင့်သတ်မှတ်ထားသော ဗို့အားက ဘယ်လောက်လဲ။
The current product data lists a rated operational voltage of 690V and a rated insulation voltage of 1000V.
BFD2 နှင့် BFD3 အကြား ကွာခြားချက်ကဘာလဲ။
The current product data indicates that BFD3 fuse units are opened or closed integrally, while BFD2 fuse units are operated separately.
ဤထုတ်ကုန်ကို ဘယ်မှာသုံးနိုင်သလဲ။
ကေဘယ်လ်ခွဲထွက်အုံများ၊ ထရန်စဖော်မာအုံများ၊ စက်မှုစက်ရုံများ၊ ရပ်ကွက်အခြေခံအဆောက်အအုံနှင့် အခြားလျှပ်စစ်ဗို့အားနည်းသော ဖြန့်ဖြူးရေးစက်ရုံများတွင် အသုံးပြုနိုင်ပါသည်။.
