올바른 회로 차단기 극 구성을 선택하는 것은 전기 시스템 설계에서 가장 중요하면서도 자주 오해되는 결정 중 하나입니다. 단극(1P), 중성선 포함 단극(1P+N) 및 양극(2P) 차단기의 차이는 시스템 작동 여부뿐만 아니라 장비와 인력을 안전하게 보호하는지 여부를 결정합니다. 잘못된 구성을 사용하면 차단기가 꺼져 있어도 도체가 통전 상태로 유지되어 조용한 감전 위험이 발생할 수 있습니다. 또한 전기 규정을 위반하고, 보증 범위를 손상시키며, 시설 관리자에게 심각한 책임을 노출시킬 수 있습니다. 이 가이드는 특정 전기 시스템, 부하 특성 및 지역 표준에 따라 올바른 극 구성을 선택하기 위한 실용적인 프레임워크를 통해 혼란을 해소합니다.
회로 차단기 극이란 무엇입니까?
A 극 회로 차단기에서 극은 하나의 도체(전선)를 제어하는 독립적인 스위칭 메커니즘을 의미합니다. 전기 전류를 차단할 수 있는 개별 스위치라고 생각하십시오. 다극 차단기에서 이러한 스위치는 고장 조건에서 함께 트립되도록 기계적으로 연결됩니다. 극의 수는 차단기가 안전하게 보호할 수 있는 전기 시스템 유형과 고장 또는 유지 보수 중단 중에 특정 도체가 통전 상태로 유지되는지 여부를 직접적으로 결정합니다.
각 극은 DIN 레일에서 약 18mm의 공간을 차지하며 다음을 포함합니다.
- 과부하 보호를 위한 열 요소(바이메탈 스트립)
- 단락 감지를 위한 자기 요소(코일)
- 전류를 차단하기 위해 물리적으로 분리되는 접점
- 차단기 장치 내의 모든 극을 연결하는 기계적 연결
중요한 차이점은 극이 많다고 해서 반드시 더 많은 보호를 의미하는 것은 아닙니다.즉, 서로 다른 도체에 적용되는 서로 다른 보호 전략을 의미합니다. 1P 차단기는 하나의 상 도체를 보호합니다. 1P+N은 하나의 상 도체를 보호하면서 중성선을 제공합니다. 스위칭 (일반적으로 보호는 제공하지 않음) 그리고 2P 차단기는 두 상 도체를 동일하게 보호합니다.
1P(단극) 회로 차단기: 기본 사항
단극 차단기는 주거용 전기 시스템의 주력 제품입니다., 북미 설치에서는 개별 120V 회로를 보호하고 IEC 표준 지역에서는 230V 단상 회로를 보호합니다. 가장 작고 경제적인 옵션이며 단일 DIN 레일 모듈을 차지합니다.
기술 사양
- 전압 평가: 120V AC(미국) 또는 230V AC(IEC)
- 현재 등급: 6A ~ 63A(가장 일반적: 15A, 20A, 32A)
- 모듈 너비: 1 모듈(18mm)
- 단 용량: 6kA ~ 10kA(IEC 60898-1)
- 보호되는 도체 수: 1(상선만)
1P 보호 작동 방식
1P 차단기는 다음을 통해 흐르는 전류를 모니터링합니다. 상(활선)만. 중성선은 패널의 공통 중성선 버스에 직접 연결되며 차단기가 트립되어도 연결된 상태로 유지됩니다. 이로 인해 근본적인 제한이 발생합니다. 고장으로 인해 시스템의 다른 곳에서 중성선이 “활선”이 되는 경우, 로컬 차단기가 꺼져 있어도 위험한 전압이 계속 존재할 수 있습니다.
1P를 사용해야 하는 경우
- 표준 주거용 조명 회로
- 범용 콘센트(패널의 안전 용량까지)
- 소형 가전 제품(식기 세척기, 음식물 쓰레기 처리기, 전자레인지)용 회로
- 중성선이 접지에 안정적으로 연결된 TN-S 접지 시스템에서
- 비용이 주요 제약 조건이고 시스템 안전상 중성선 스위칭이 허용되지 않는 경우
중요한 제한 사항
⚠다 1P 차단기는 중성선 자체에서 발생하는 고장으로부터 보호할 수 없습니다. 중성선이 손상되어 예기치 않게 복귀 전류가 흐르면 1P 차단기는 이 과부하를 감지하지 못합니다. 이것이 최신 전기 규정에서 고조파 또는 불균형 부하가 가능한 시스템에서 중성선 모니터링을 점점 더 의무화하는 이유입니다.
1P+N(단극 + 중성선): 최신 표준
여기서 혼란이 시작됩니다. 국제 프로젝트에서는 IEC 표준을 이해하는 것이 필수적입니다. 1P+N 차단기(구형 문헌에서는 DPN이라고도 함)는 상 및 중성선 도체를 동시에 전환하지만 상에만 과전류 보호를 제공합니다..

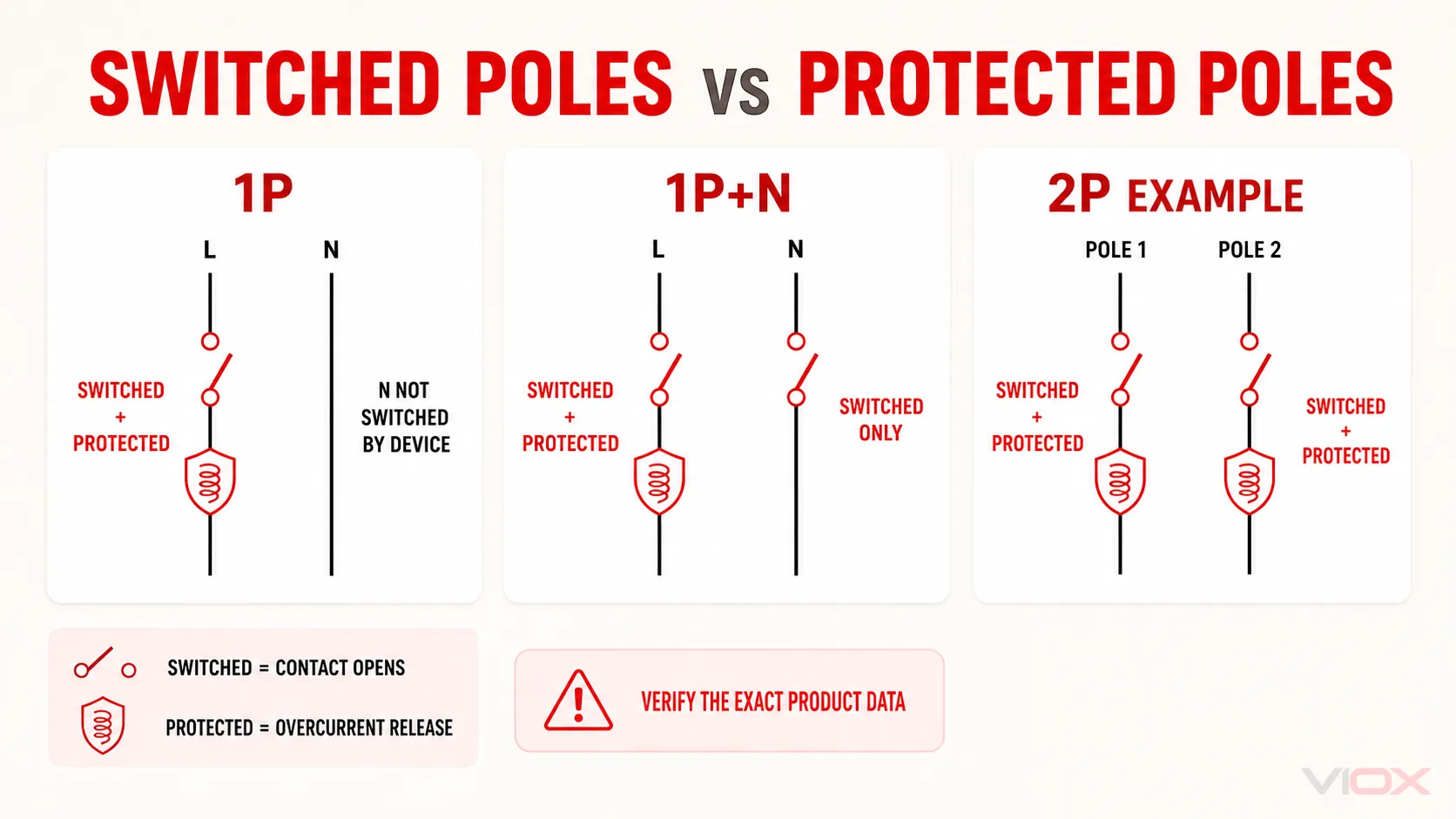

중요한 차이점: 스위칭 대 보호
이것은 1P+N 기술에서 가장 오해되는 측면입니다.
| 기능 | 1P | 1P+N | 2P |
|---|---|---|---|
| 상 전환 | 예 | 예 | 예 |
| 중성선 전환 | 아니요 | 예 | 예 |
| 상 보호 | 예 | 예 | 예 |
| 중성선 보호 | 아니요 | 아니요 | 예 |
1P+N 차단기 유지 보수 격리를 위해 중성선을 전환(분리)합니다. 하지만 지 중성선을 모니터링하는 열-자기 센서가 포함되어 있지 않습니다. 이 차이점은 심오한 의미를 갖습니다.
시나리오: 중성선 스위칭이 중요한 이유
유지 보수 중에 전기 기술자는 1P+N 보호 회로에서 작업합니다. 1P 차단기를 사용하면 스위치를 뒤집어도 중성선 도체가 전원에 연결된 상태로 유지됩니다. 다른 회로의 중성선 고장으로 인해 이 중성선에 전압이 실수로 가해지면 “스위치가 꺼진” 중성선을 만지는 전기 기술자가 치명적인 감전을 받을 수 있습니다. 1P+N 차단기를 사용하면 상과 중성선이 모두 물리적으로 분리되어 이러한 위험을 완전히 방지합니다.
중성선 보호가 의무화되는 경우
1P+N은 스위칭을 제공하지만, 중립적 보호 (모니터링) 특정 고위험 시나리오에서 필수적입니다.
1. 감소된 중성선 단면적
IEC 60364-4-43에 따라 중성선 도체의 단면적이 상 도체보다 작은 경우 보호 장치는 중성선을 모니터링해야 합니다. 도체가 작을수록 과열 속도가 빨라지고 상 전용 모니터링으로는 이 과부하를 감지할 수 없습니다.
예: 10mm² 상선과 4mm² 중성선. 복귀 전류가 더 작은 중성선이 안전하게 전달할 수 있는 양을 초과하면 중성선 모니터링 없이 감지되지 않고 과열됩니다. 2P 또는 진정한 중성선 보호 1P+N 차단기가 이를 감지합니다.
2. 최신 시설의 고조파 전류
LED 조명, 가변 주파수 드라이브 및 컴퓨터 장비가 있는 사무실 건물, 데이터 센터 및 상업용 주방에서, 비선형 부하는 고조파 전류를 생성합니다.. 3차 고조파(및 기타 홀수 고조파)는 상 도체에서처럼 중성선에서 상쇄되지 않습니다. 고조파 함량이 상 전류의 15~33%를 초과하면 중성선이 실제로 더 상선보다 더 많은 전류를 전달할 수 있습니다.
실제 세계의 예: 20개의 인덕션 쿡탑(매우 비선형 부하)이 있는 상업용 주방. 3P+N 피더의 중성선은 각 상이 100A만 전달하는 동안 150A를 전달할 수 있습니다. 표준 상 모니터링은 과열된 중성선 도체를 놓칩니다. 최신 규정에서는 이러한 시나리오에서 4P 보호를 요구합니다.
3. TT 및 IT 접지 시스템
접지 시스템은 근본적으로 중성선 보호 요구 사항을 변경합니다.
- TN-S 시스템 (유럽에서 일반적): 중성선은 변압기에서 접지에 안정적으로 연결됩니다. 1P+N은 일반적으로 유지 보수 중 절연에 충분합니다.
- TT 시스템: 중성선은 시설의 접지에 연결되지 않으므로 “안전”하다고 가정할 수 없습니다. 완전한 2P 보호가 권장됩니다.
- IT 시스템: 중성선은 접지로부터 절연됩니다. 2P 차단기가 필수입니다. 중성선-접지 오류가 흔하고 중성선에서 위험한 오류 전류를 생성하기 때문입니다.
1P+N이 1P보다 유리한 점
- ✓ 유지 보수 중 회로의 완전한 절연 (중성선 스위칭)
- ✓ 다운스트림 회로에서 중성선-접지 오류로 인한 감전 위험 방지
- ✓ 안전한 유지 보수 관행에 대한 유럽 및 IEC 표준 충족
- ✓ 1P와 동일한 DIN 레일 폭 (18mm)이므로 비용 증가가 최소화됩니다.
- ✓ 최신 상업용 설치에서 점점 더 의무화되고 있습니다.
1P+N이 불충분한 경우
- 고조파 전류가 상 전류의 15%를 초과합니다 (2P 또는 보호 중성선 사용).
- 중성선 도체가 상에 비해 크기가 작습니다.
- IT 접지 시스템 (2P를 사용해야 함)
- 완전한 도체 모니터링이 필요한 고신뢰성 애플리케이션
2P (양극) 회로 차단기: 완전한 보호
그리고 2P 차단기는 대칭 보호를 제공합니다. 두 도체 모두에서 - 일반적으로 240V 단상 회로의 두 상선 또는 특수 애플리케이션의 한 상과 한 중성선. 각 극에는 독립적인 열 및 자기 요소가 포함되어 있습니다.
기술 사양
- 전압 평가: 240V AC (미국) 또는 230V AC (IEC에서 2상 또는 상+중성선일 수 있음)
- 현재 등급: 주거용의 경우 일반적으로 20A ~ 100A; 산업용의 경우 최대 1600A+
- 모듈 너비: 2 모듈 (36mm)
- 단 용량: 시리즈에 따라 10kA ~ 100kA
- 보호되는 도체 수: 2 (두 상선 또는 상+중성선)
2P 보호 작동 방식
240V 미국 주거용 설치에서 2P 차단기는 주 서비스의 두 개의 개별 상 레그 (L1 및 L2)에 연결되며, 각각 중성선에 대해 120V입니다. 차단기는 과전류에 대해 두 도체를 모두 모니터링합니다.
- 어느 한 레그가 과부하되면, 두 극이 동시에 트립됩니다. (기계적 연결)
- 두 도체가 완전히 분리되어 회로에 전압이 남지 않도록 합니다.
2P가 상+중성선을 보호할 수 있는 IEC 애플리케이션에서 두 도체는 동일한 모니터링 및 스위칭을 받습니다.
일반적인 애플리케이션
- 240V 미국 주거용: 전기 레인지, 건조기, 온수기, 에어컨 장치, EV 충전기
- 산업용 2상: 강압 변압기, 특수 모터 애플리케이션
- 주 차단기: 유지 보수 중 완전한 시스템 절연을 위해 종종 2P 이상을 사용합니다.
- 고신뢰성 회로: 대칭 보호가 선호되는 경우
중성선 보호를 위한 2P 대 1P+N
일반적인 질문: “더 나은 중성선 보호를 위해 1P+N 대신 2P를 사용해야 합니까?”
대답은 접지 시스템 및 부하 유형에 따라 다릅니다.:
- TN-S 시스템에서 1P+N을 사용하십시오. 선형 부하 (조명, 난방)가 있는 경우. 최소한의 비용으로 필요한 스위칭을 제공합니다.
- 고조파가 존재하거나 불균형 부하가 있거나 IT 접지에서 작동하는 경우 2P (또는 3상에서 4P)를 사용하십시오. 고조파가 존재하거나 불균형 부하가 있거나 IT 접지에서 작동하는 경우.
- 유지 보수 중 완전한 절연을 보장하기 위해 주 피더 보호로 2P를 사용하십시오. 유지 보수 중 완전한 절연을 보장하기 위해 주 피더 보호로 2P를 사용하십시오.
종합 비교표
| 기능 | 1P | 1P+N | 2P |
|---|---|---|---|
| 위상 보호 | 예 | 예 | 예 |
| 중성선 보호 | 아니요 | 아니요 | 예 |
| 중성선 스위칭 | 아니요 | 예 | 예 |
| 일반 전압 | 120V 또는 230V | 230V | 240V (미국) 또는 2상 IEC |
| 모듈 너비 | 1 (18mm) | 1 (18mm) | 2 (36mm) |
| 단 용량 | 6-10kA | 6-10kA | 10-100kA+ |
| 비용 범위 | €3-8 | €4-10 | €8-25 |
| 고조파에 적합 | ⚠️ 제한됨 | ⚠️ 제한됨 | ✓ 예 (3상용 4P 포함) |
| TN-S 시스템 | 허용 가능 | 선호 | 과도 사양 |
| TT 시스템 | 권장하지 않음 | 허용 가능 | 추천 |
| IT 시스템 | 부적합 | 부적합 | ✓ 필수 |

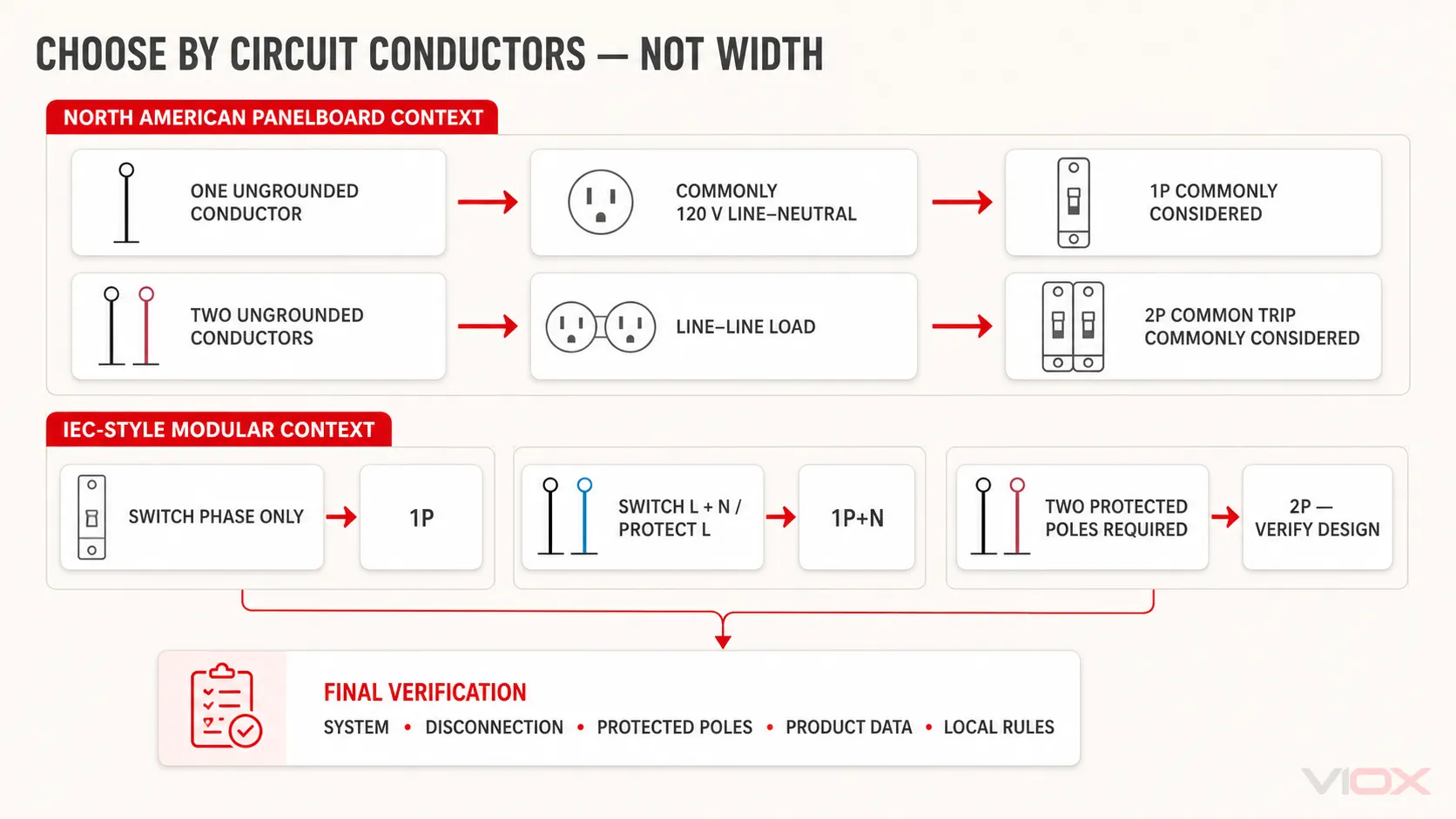

선택 프레임워크: 선택 방법
올바른 극 구성을 선택하려면 네 가지 요소를 평가해야 합니다.
1단계: 시스템 유형 결정
- 단상 120V/240V 주거용 (북미): 1P(조명)와 2P(고전력 기기) 중에서 선택
- 단상 230V 주거용 (유럽/IEC): 1P(조명, 소형 부하) 또는 1P+N(모든 회로) 선택
- 3상 시스템: 중성선 전류 위험에 따라 3P, 3P+N 또는 4P 고려 (관련 기사에서 다룸)
2단계: 접지 시스템 및 유지보수 요구 사항 식별
- 테네시주: 조명에는 1P 허용, 일반 회로에는 1P+N
- TT: 최소 1P+N 필요, 중요 회로에는 2P 권장
- IT: 모든 회로에 2P 필수
3단계: 부하 특성 평가
- 선형 부하 (저항 가열, 백열 조명): 1P 또는 1P+N으로 충분
- 전자 장치가 있는 혼합 부하 (사무실, 주방): 고조파 함량 확인
- 고조파가 15%를 초과하면 2P 또는 4P로 업그레이드 (3상인 경우)
- 모터 회로: 일반적으로 2P 또는 전용 모터 보호 차단기 사용
4단계: 코드 요구 사항 확인
- EU (IEC): Article 411.3.2.2는 종종 1P+N 이상을 통한 중성선 스위칭을 의무화합니다.
- US (NEC): 다중 와이어 분기 회로는 동시 차단을 요구합니다 (240V의 경우 2P 사용).
- 현지 수정 사항 확인: 일부 관할 구역에서는 더 엄격한 요구 사항을 부과합니다.
피해야 할 일반적인 선택 실수
⚠다 실수 1: 240V 회로에 1P 사용
이것은 가장 위험한 오류입니다. 240V 회로의 1P 차단기는 한 상 레그만 보호하고 “스위치 오프” 상태에서도 다른 도체를 통전 상태로 둡니다. 이는 치명적인 감전 위험을 초래하고 전기 규정을 위반합니다.
⚠다 실수 2: 1P+N이 중성선 보호를 제공한다고 가정
“N”은 스위칭을 의미하며 보호를 의미하지 않습니다. 고조파가 풍부한 환경에서 진정한 중성선 보호를 소홀히 하면 중성선이 감지되지 않은 채 과열될 수 있습니다.
⚠다 실수 3: TN-S 시스템에서 2P를 과도하게 지정
위험하지는 않지만 1P+N으로 충분한 곳에 2P를 사용하면 패널 공간과 비용이 낭비됩니다. 그러나 주 공급 장치 및 고신뢰성 회로에 2P를 사용하는 것이 여전히 가장 좋은 방법입니다.
⚠다 실수 4: 미래의 고조파 무시
오늘날 저항 부하용으로 설치된 회로는 내일 LED 조명 또는 VFD로 용도가 변경될 수 있습니다. 중성선 모니터링을 미리 지정하면 비용이 많이 드는 개조를 방지할 수 있습니다.
자주 묻는 질문
Q: 별도의 중성선 차단 스위치를 설치하여 1P 회로를 1P+N으로 업그레이드할 수 있습니까?
A: 아니요. 차단기와 중성선 스위치는 트립 특성이 다른 별도의 장치입니다. 진정한 1P+N 차단기는 이러한 기능을 조정하도록 특별히 설계되었습니다. 별도의 스위치를 추가하면 조정 문제가 발생하고 유지보수 중에 혼란이 발생합니다.
Q: 미국에서 일부 240V 회로는 2P를 사용하는 반면 다른 회로는 함께 연결된 두 개의 별도 1P 차단기를 사용하는 이유는 무엇입니까?
A: 2P 차단기는 단일 기계적 연결을 통해 동시 차단을 보장합니다. 두 개의 별도 1P 차단기는 고장 조건에서 정확히 동시에 트립되지 않아 순간적인 상간 단락이 발생할 수 있습니다. NEC는 동시 차단을 요구하므로 2P가 적절한 선택입니다.
Q: VIOX는 EU 시스템용 1P+N 차단기를 제공합니까?
A: 예. VIOX의 VM 시리즈 MCB에는 IEC 60898-1을 준수하는 1P 및 1P+N 구성이 모두 포함되어 있으며, 고조파가 많은 애플리케이션을 위한 2P 변형에서 중성선 보호 옵션을 사용할 수 있습니다.
Q: TN-C 시스템(중성선과 접지가 PEN 도체로 결합됨)이 있는 경우 1P+N 차단기를 사용할 수 있습니까?
A: 절대 안 됩니다. TN-C 시스템은 PEN 도체를 어떤 지점에서든 차단하는 것을 금지합니다. 차단하면 다운스트림 회로에서 안전 접지가 제거됩니다. TN-C 시스템에서는 1P 차단기만 사용하십시오.
Q: 중성선 보호가 필요한 고조파 백분율은 얼마입니까?
A: IEEE 및 IEC 지침에 따라 3차 고조파 함량이 기본 상 전류의 15%를 초과하면 중성선 보호가 강력히 권장되고 33%를 초과하면 의무화됩니다. 최신 LED 및 VFD 설치는 일반적으로 20~50%의 고조파 함량을 생성합니다.
주요 내용
✓ 1P 차단기 하나의 도체만 보호하며 중성선 절연이 필요하지 않은 TN-S 시스템의 선형 부하 주거용 회로에 적합합니다.
✓ 1P+N 차단기 중성선 추가 스위칭 유지보수 안전을 위해 모든 일반 회로에 대한 최신 EU/IEC 표준이지만 중성선 보호를 제공하지는 않습니다. 보호.
✓ 2P 차단기 두 도체 모두에 대한 완전한 보호를 제공하며 240V 회로, IT 접지 시스템 및 고조파 또는 불균형 부하가 있는 모든 애플리케이션에 필수적입니다.
✓ 접지 시스템 (TN-S, TT, IT) 및 부하 고조파 함량 전압만이 아닌 극 선택을 결정하는 두 가지 주요 요인입니다.
✓ 의심스러운 경우 다음 보호 수준으로 업그레이드하십시오. (1P → 1P+N → 2P). 비용 차이는 미미하지만 안전 및 코드 준수 이점은 상당합니다.
