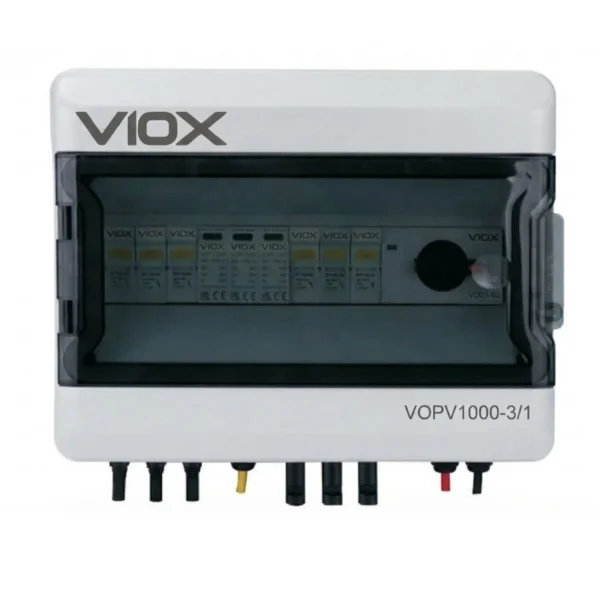

VOPV1000-3/1 태양광 결합 박스

제품 개요

VIOX Electric은 재생 에너지 전기 장비의 선두 제조업체로서 글로벌 시장을 위한 고품질 태양광 발전 솔루션을 전문으로 합니다. 당사의 VOPV1000-3/1 태양광 접속함은 유연한 설계와 효율적인 전력 통합이 필요한 중대형 DC1000V 태양광 시스템을 위해 특별히 설계된 고급 다중 스트링 솔루션을 나타냅니다.

VOPV1000-3/1은 DC1000V에서 작동하는 고전압 태양광 PV 시스템을 위해 설계된 전문가급 DC 접속함입니다. 이 다용도 3-입력, 1-출력 구성은 세 개의 독립적인 태양광 스트링을 단일 출력 피드로 효율적으로 통합할 수 있도록 하여 복잡한 지붕 레이아웃, 다중 방향 설치 및 단계별 태양광 프로젝트에 이상적입니다. 45A 전류 정격과 각 스트링에 대한 포괄적인 보호 기능을 갖춘 이 접속함은 10-15kW 태양광 설치에 최적의 성능을 제공합니다.

주요 기능 및 이점

• 트리플 스트링 기능: 간소화된 시스템 아키텍처를 위해 3개의 독립적인 입력 스트링이 1개의 출력으로 결합됨
• DC1000V 고전압 정격: 고효율 모듈을 사용하는 차세대 태양광 시스템에 최적화됨
• 45A 출력 전류: 고전력 다중 스트링 구성을 위한 충분한 용량
• 개별 스트링 보호: 각 스트링에 대한 전용 퓨즈 보호 (총 6개의 퓨즈)를 통해 정확한 고장 격리가 가능함
• 설계 유연성: 여러 방향 (동-서, 분할 어레이)이 있는 복잡한 지붕 레이아웃에 적합함
• 중앙 집중식 보호: 결합 후 단일 서지 보호 장치 및 스위치 단로기는 구성 요소 비용을 절감함
• 비용 효율적인 아키텍처: 단일 통합 출력으로 인버터에 대한 배선 복잡성을 줄임
• 견고한 구조: IP65 등급 ABS 인클로저 (VOAT-13)는 가혹한 환경 조건을 견딤
• 단계별 설치 준비: 스트링을 순차적으로 활성화하여 점진적인 시스템 확장이 가능함
• 간소화된 인버터 연결: 단일 출력 피드는 설치 시간과 재료 비용을 줄임
• 쉬운 문제 해결: 스트링당 개별 퓨즈로 고장 진단이 간소화됨
• 인증된 품질: 고전압 광전지 애플리케이션에 대한 EN50539 Type 2 표준 준수

기술 사양

일반 데이터

매개변수	사양
모델	VOPV1000-3/1
정격 전압	DC1000V
최대 출력 전류	45A
구성	3 입력 / 1 출력
최대 스트링 전류	스트링당 15A
보호 수준	IP65
작동 온도	-25°C ~ +60°C
최대 고도	2000m (표준), 요청 시 >2000m
표준 규정 준수	EN50539 Type 2
절연 전압	DC1500V
권장 시스템 크기	10-15kW

인클로저 사양

매개변수	가치
모델	VOAT-13
재료	ABS (아크릴로니트릴 부타디엔 스티렌)
보호 등급	IP65
크기 (높이 x 너비 x 깊이)	296mm x 230mm x 120mm
마운팅 유형	벽걸이형
색상	밝은 회색 (RAL 7035)
화재 등급	자기 소화성, UL94 V0 난연성 재료
자외선 저항	실외 애플리케이션을 위해 UV 안정화됨
케이블 인입 지점	다중 M16/M20/M25 녹아웃
무게	약 3.5kg (구성 요소 포함)
내부 레이아웃	명확한 라벨링으로 3-스트링 구성에 최적화됨

PV 스위치 단로기

매개변수	사양
모델	VOD1-63/4B
유형	DC 부하 차단 스위치
정격 전압	DC1000V
정격 전류	45A
폴 수	2극 (양극 및 음극)
단 용량	EN50539에 따름
가동	명확한 ON/OFF 표시가 있는 수동 로터리 작동
마운팅	DIN 레일 호환 (35mm)
핸들 유형	잠금 장치가 있는 빨간색/녹색 회전 핸들
접촉 재료	DC 스위칭에 최적화된 은 합금
위치	스트링 결합 지점 후 (공통 차단)
전기 수명	정격 전류에서 >10,000회 작동
기계 수명	>100,000회 작동

DC 서지 어레스터 (SPD)

매개변수	사양
모델	VO-PV1000
유형	Type 2 DC 서지 보호 장치
최대 연속 작동 전압 (Uc)	DC1000V
공칭 방전 전류(In)	20kA (8/20μs)
최대 방전 전류(Imax)	40kA (8/20μs)
전압 보호 수준(Up)	≤3.5kV
폴 수	2극 + PE
수량	1개 장치 (결합 후 공통 보호)
응답 시간	<25ns
상태 표시	시각적 표시 창 (녹색 = OK, 빨간색 = 교체)
준	EN50539 Type 2, IEC 61643-31
마운팅	DIN 레일 호환
후속 전류 소멸	자기 소화성 설계
열 차단기	수명 종료 보호를 위해 통합됨

DC 퓨즈 홀더 및 퓨즈

매개변수	사양
모델	VOPV-32
퓨즈 유형	gPV (태양광 퓨즈)
정격 전압	DC1000V
정격 전류	15A
단 용량	30kA @ DC1000V
퓨즈 크기	10 x 38mm
구성	6개의 퓨즈 홀더 (스트링당 2개: 양극 및 음극)
퓨즈 링크 포함	6개 (15A DC gPV 퓨즈)
보호 체계	각 스트링에 대한 개별 보호
마운팅	DIN 레일 호환
준	IEC 60269-6
표시기	홀더당 시각적 퓨즈 상태 표시기
접촉 재료	구리, 주석 도금
작동 온도	-40°C ~ +85°C

전기 구성

VOPV1000-3/1은 향상된 유연성과 안전성을 갖춘 DC1000V 시스템에 최적화된 정교한 다중 스트링 전기 설계를 특징으로 합니다.

VOPV1000-3/1 태양광 접속함 다이어그램

입력 구성:

• 세 개의 독립적인 스트링 입력 (스트링 1, 스트링 2, 스트링 3)
• 각 스트링에는 전용 양극 (+) 및 음극 (-) 단자가 있습니다.
• 각 스트링에 대한 개별 이중 극 퓨즈 보호 (총 6개의 퓨즈)
• 스트링당 4-6mm² 케이블 정격의 단자대
• 각 스트링 입력에 대한 명확한 식별 라벨
• 다양한 스트링 구성 및 모듈 방향 지원

스트링 레벨 보호:

• 기본 보호: 각 스트링의 양극에 DC 퓨즈 (15A gPV 타입, 30kA 차단 용량)
• 개별 고장 격리: 각 스트링은 다른 스트링에 영향을 주지 않고 독립적으로 격리 가능
• 과전류 보호: 스트링 레벨 고장 또는 모듈 고장으로 인한 손상 방지

결합 지점:

• 내부 버스바는 개별 퓨즈 보호 후 세 개의 스트링을 결합
• 모든 세 개의 스트링을 단일 출력 피드로 병렬 연결
• 최적화된 버스바 설계로 전압 강하 및 발열 최소화

공통 보호 (결합 후):

• 보조 보호: 2형 DC 서지 어레스터 (VO-PV1000, 20kA 공칭 방전)
• 격리: 전체 시스템 차단을 위한 2극 DC 스위치 단로기 (정격 45A)
• 단일 지점 제어: 하나의 스위치로 세 개의 스트링을 동시에 제어

출력 구성:

• 명확한 극성 표시가 있는 인버터로의 단일 통합 출력
• 6-16mm² 케이블 정격의 터미널 블록 (결합된 전류를 수용하기 위해 더 큼)
• 전용 단자와 함께 제공되는 PE (보호 접지) 연결
• 인버터 DC 입력 연결용으로 라벨링된 출력

회로 아키텍처 이점:

• 독립적인 스트링 모니터링 기능
• 스트링별 퓨즈로 간소화된 문제 해결
• 감소된 부품 수 (모든 스트링에 대한 단일 SPD 및 스위치)
• 인버터에 대한 낮은 설치 비용 (단일 케이블 연결)
• 고장 격리를 통한 향상된 시스템 안정성

자재 명세서

항목 번호	구성 요소	모델/사양	수량
1	ABS 인클로저	VOAT-13, 296x230x120mm, IP65	1
2	DC 스위치 단로기	VOD1-63/4B, 2P, 45A, DC1000V	1
3	DC 서지 어레스터	VO-PV1000, 2형, 20kA, DC1000V	1
4	DC 퓨즈 홀더	VOPV-32, 10x38mm, DC1000V	6
5	DC 퓨즈 링크 (gPV)	15A, DC1000V, 10x38mm, 30kA	6
6	입력 단자대	4-6mm², 빨강/검정, 1000V 정격	6
7	출력 단자대	6-16mm², 빨간색/검은색, 1000V 정격	2
8	PE 단자대	6-16mm², 노란색/녹색	1
9	DIN 레일	35mm 표준, 아연 도금	2
10	공통	구리, 주석 도금, 1000V 정격, 결합	1 세트
11	케이블 땀샘	M16/M20/M25, IP65 정격, 1000V	8
12	장착 브래킷	스테인리스 스틸 304	2
13	스트링 라벨	스트링 1/2/3 식별 라벨	1 세트
14	경고 라벨	DC1000V 안전 라벨, 다국어	1 세트
15	설치 설명서	영어/다국어, 3/1 구성 가이드	1

애플리케이션

VOPV1000-3/1 태양광 결합 박스는 다중 스트링 고전압 태양광 애플리케이션을 위해 특별히 설계되었습니다.

주거용 태양광 시스템

• 대형 주거 설치 (10-15kW 시스템)
• 여러 방향이 필요한 복잡한 지붕 레이아웃이 있는 주택
• 분할 어레이 구성 (동-서, 남-북 조합)
• 여러 지붕 섹션 또는 건물이 있는 부동산
• 고효율 500W+ 모듈을 사용하는 프리미엄 주거 프로젝트

상업용 설치

• 중소 규모 상업용 옥상 어레이 (15-25kW)
• 여러 구역이 있는 건물 통합 태양광 (BIPV) 시스템
• 다양한 지붕 방향을 가진 산업 시설 태양광 설치
• 통합 계량이 있는 다중 임차인 건물
• 카포트 및 캐노피 태양광 구조물

복잡한 지붕 시나리오

• 별도의 스트링 구성이 필요한 여러 지붕 경사
• 아침과 저녁 발전을 최적화하는 동-서 방향 어레이
• 스트링 레벨 최적화를 통한 부분 음영 관리
• 건축적 제약이 있는 역사적 건물
• 최적의 연중 성능을 위한 혼합 기울기 각도

다중 방향 이점

• 동-서 시스템: 확장된 발전 프로필을 위해 동쪽 방향 및 서쪽 방향 스트링 결합
• 분할 어레이: 다른 지붕 섹션의 스트링을 효율적으로 연결
• 방위각 최적화: 독립적인 스트링은 다양한 방향에서 에너지 캡처를 최대화합니다.
• 기울기 변화: 단일 시스템에서 다른 장착 각도 수용

단계별 설치 프로젝트

• 1단계: 첫 번째 스트링을 설치 및 연결하고 확장을 위한 용량 확보
• 2단계: 예산이 허용되거나 수요가 증가하면 두 번째 스트링 추가
• 3단계: 전체 용량을 위해 세 번째 스트링으로 시스템 완료
• 유연성: 고객이 작게 시작하여 시간이 지남에 따라 성장할 수 있도록 허용

시스템 아키텍처 애플리케이션

• 세 개의 스트링을 단일 입력 인버터에 연결하는 지점
• 다중 MPPT 인버터 시스템용 분배 허브
• 스트링 레벨 유지보수를 위한 중앙 집중식 보호 및 절연
• 인버터 배선 간소화로 설치 복잡성 감소
• 스트링 레벨 모니터링 통합이 필요한 시스템에 이상적

3대 1 구성의 이점

설계 유연성

복잡한 지붕 레이아웃

• 최대 3개의 서로 다른 지붕 섹션 또는 방향 수용
• 분산 어레이에서 여러 컴바이너 박스가 필요 없음
• 까다로운 설치 현장을 위한 시스템 설계 간소화
• 건축적 제약에 대한 창의적인 솔루션 가능

다중 방향 시스템

• 다양한 햇빛 노출 패턴에서 에너지 생산 최적화
• 아침, 정오, 저녁 발전 프로필 균형 조정
• 하루 중 다른 시간에 음영 보정
• 최적 조건이 아닌 조건에서 연간 에너지 수율 극대화

비용 효율성

설치 비용 절감

• 인버터로의 단일 출력 케이블로 자재 비용 50-70% 절감
• 간소화된 전선관 배선 및 케이블 관리
• 인버터 연결을 위한 작업 시간 단축
• 인버터의 단일 진입점으로 종단 처리 간소화

구성 요소 최적화

• 3개가 아닌 하나의 서지 보호 장치(비용 절감)
• 모든 스트링을 위한 단일 스위치 단로기(간소화된 작동)
• 더 적은 구성 요소로 고장 지점 및 유지보수 필요성 감소
• 통합된 보호 기능으로 전체 시스템 비용 절감

케이블 비용 절감

• 스트링당 낮은 전류(최대 15A)로 더 작은 입력 케이블 사용 가능
• 세 개의 개별 실행보다 단일 대형 출력 케이블이 더 경제적임
• 최적화된 아키텍처를 통한 DC 케이블 손실 감소
• 별도의 스트링 실행에 비해 전체적으로 더 적은 구리 필요

운영상의 이점

간소화된 유지 관리

• 모든 보호 장치에 대한 단일 액세스 지점
• 하나의 스위치로 유지보수를 위해 전체 시스템 제어
• 개별 퓨즈로 스트링 레벨 문제 해결 가능
• 명확한 라벨링으로 오류 진단 간소화

향상된 안전성

• 중앙 집중식 차단 지점으로 아크 플래시 위험 감소
• 유지보수 절차를 위한 단일 잠금/태그아웃 위치
• 직렬 연결에 비해 결합 지점에서의 낮은 전압
• 개별 과전류 보호로 연쇄 고장 방지

시스템 모니터링 통합

• 스트링 레벨 모니터링 시스템과 호환 가능
• 개별 퓨즈 상태로 오류 감지 가능
• 성능 분석을 위한 간소화된 데이터 수집 지점
• 스마트 홈 또는 건물 관리 시스템과의 쉬운 통합

확장성 이점

향후 확장 준비

• 하나 또는 두 개의 스트링으로 시작하여 나중에 세 번째 스트링 추가
• 확장 시 컴바이너 박스를 교체할 필요가 없음
• 확장 시 보증 및 인증 유지
• 성장을 허용하면서 초기 투자 보호

유연한 용량 관리

• 부분 유지보수를 위해 개별 스트링 분리
• 수리 중 용량 감소로 계속 작동
• 전체 통합 전에 새 스트링 테스트
• 시스템 성능을 점진적으로 최적화

품질 및 규정 준수

인증 및 표준:

• EN50539 Type 2 – 태양광(PV) 시스템 – 1000V 애플리케이션용 DC 커넥터
• IEC 60269-6 – 태양광 애플리케이션용 저전압 퓨즈(1000V)
• IEC 61643-31 – 태양광 설치용 서지 보호 장치(1000V)
• IEC 60947-3 – 저전압 개폐 장치 – 스위치, 단로기(1000V DC)
• IP65 – 침투 보호 (방진 및 워터 제트 보호)
• RoHS 준수 – 유해 물질 제한
• REACH 준수 – EU 화학 물질 규정
• CE 마킹 – 유럽 적합성

품질 보증 테스트:

• 출하 전 100% 공장 테스트
• 고전압 내전압 테스트(DC1500V, 1분)
• 절연 저항 확인(>200MΩ @ DC1000V)
• 고온 노화 테스트(70°C에서 96시간)
• 열 순환 테스트(-40°C ~ +85°C, 100회 순환)
• 기계적 스트레스 테스트(IEC 표준에 따른 진동 및 충격)
• 모든 단자의 접촉 저항 측정(<30μΩ)
• IEC 61643-31에 따른 서지 보호 장치 테스트
• 인클로저 재료에 대한 UV 노화 테스트(1000시간)
• 전류 분포를 확인하기 위한 스트링 밸런싱 테스트

제조 우수성:

• ISO 9001:2015 인증 제조 시설
• ISO 14001:2015 환경 경영 시스템
• 각 생산 단계에서 엄격한 품질 관리 절차
• 인증된 공급업체(UL, TÜV 등록)의 프리미엄 부품 선택
• 일관된 품질을 위한 자동화된 버스바 조립
• 모든 전기 연결에 대한 수동 검사
• 포괄적인 최종 검사 및 기능 테스트
• 모든 부품 및 어셈블리에 대한 완전한 추적성 시스템
• 현장 성능 데이터를 기반으로 한 지속적인 개선 프로그램

설치 및 유지 관리

설치 지침:

부지 선정:

• 유지보수를 위해 접근 가능한 통풍이 잘 되는 위치에 장착
• 직사광선, 비 및 물 축적으로부터 보호
• 환기를 위해 모든 면에 최소 150mm의 간격을 확보하십시오.
• 세 개의 서로 다른 스트링 위치에서 케이블 인입 경로를 고려하십시오.
• 스위치에 쉽게 접근하고 SPD 표시기를 육안으로 검사할 수 있는 위치에 배치하십시오.

장착 절차:

• 인클로저 무게(3.5kg + 케이블)에 적합한 정격의 장착 하드웨어를 사용하십시오.
• 수평계를 사용하여 수평 설치를 확인하십시오.
• 인클로저가 단단히 고정되었는지 확인하십시오(최소 4개의 고정 지점).
• 설치 후 IP65 보호 등급 유지
• 위치를 정할 때 향후 확장 접근성을 고려하십시오.

스트링 연결 순서:

• 연결하기 전에 세 개의 스트링에 모두 명확하게 레이블을 붙이십시오(스트링 1, 2, 3).
• 체계적인 설치를 위해 스트링을 숫자 순서대로 연결하십시오.
• 종단 처리 전에 각 스트링의 올바른 극성을 확인하십시오.
• 적절한 온도 정격(일반적으로 4-6mm²)의 DC1000V 정격 케이블을 사용하십시오.
• 모든 단자에 적절한 토크를 가하십시오(지정된 대로 1.2-1.5Nm).
• 적절한 글랜드로 케이블 인입부를 적절히 밀봉하십시오.

전기 연결 모범 사례:

• 색상으로 구분된 단자를 따르십시오: 빨강 (+), 검정 (-), 노랑/녹색 (PE)
• 세 개의 스트링 모두에서 일관된 색상 코딩을 유지하십시오.
• 안정적인 연결을 위해 연선 도체에 페룰을 사용하십시오.
• 케이블 단면이 예상 전류(스트링당 최대 15A)와 일치하는지 확인하십시오.
• 전원을 켜기 전에 극성을 다시 확인하십시오.
• 스트링 케이블을 분리하여 교차 연결 오류를 방지하십시오.

사전 시운전 점검:

• 각 스트링에 대한 절연 저항 테스트를 수행하십시오(최소 200MΩ @ DC1000V).
• PE 연결의 연속성을 확인하십시오.
• 모든 기계적 연결의 조임 상태를 점검하십시오.
• SPD 표시등이 녹색(작동 상태)인지 확인하십시오.
• 무부하 조건에서 스위치 단로기 작동을 테스트하십시오.
• 모든 케이블 글랜드가 제대로 밀봉되었는지 확인하십시오.
• 각 스트링의 개방 회로 전압을 측정하여 올바른 연결을 확인하십시오.
• 스트링 전압이 균형을 이루는지 확인하십시오(서로 5% 이내).

안전 예방 조치:

DC1000V 다중 스트링 안전:

• 복잡성이 높을수록 강화된 안전 절차가 필요합니다.
• 자격을 갖춘 인원만 해당 – 특수 다중 스트링 교육이 필요합니다.
• 항상 적절한 PPE를 사용하십시오: 절연 장갑(클래스 2), 보안경, 아크 등급 의류
• 분리 후에도 케이블에 용량성 전하가 몇 분 동안 남아 있을 수 있음을 인지하십시오.
• CAT III 1000V 등급 테스트 장비만 사용하십시오.

다중 스트링 특정 위험:

• 하나의 스트링이 연결 해제된 경우에도 다른 스트링에서 전압이 유지됩니다.
• 모든 스트링이 차단되었는지 확인될 때까지 시스템이 전원이 차단되었다고 가정하지 마십시오.
• 세 개의 스트링 모두에서 다중 지점 전압 테스트를 사용하십시오.
• 필요한 경우 여러 개의 잠금 장치로 적절한 잠금/태그 아웃 절차를 구현하십시오.

작동 안전:

• 내부 부품에 접근하기 전에 항상 스위치 단로기를 여십시오.
• 분리 후 최소 5분 동안 기다린 후 인클로저를 여십시오.
• 전압 감지기를 사용하여 모든 스트링에 전압이 없는지 확인하십시오.
• 유지 보수를 진행하기 전에 각 스트링을 개별적으로 테스트하십시오.
• 정격 전압(DC1000V) 및 전류 사양을 초과하지 마십시오.
• 부하 상태에서 스위치 단로기를 작동하지 마십시오.
• 접속함 주변에 가연성 물질을 두지 마십시오.
• 시스템 PE 단자의 적절한 접지를 확인하십시오.

유지 관리 권장 사항:

정기 점검(6개월마다):

• 손상, 변색 또는 과열 징후에 대한 육안 검사
• 서지 어레스터 표시기 상태 확인(녹색 = OK, 빨간색 = 즉시 교체)
• 인클로저에 균열, 손상 또는 손상된 씰이 있는지 검사하십시오.
• 케이블 글랜드가 적절한 씰 무결성을 유지하는지 확인하십시오.
• 습기 침투 징후가 있는지 확인하십시오.
• 각 스트링의 퓨즈 상태를 육안으로 검사하십시오.
• 비정상적인 패턴(예: 하나의 스트링에서 퓨즈가 반복적으로 끊어짐)을 찾으십시오.

연간 유지 관리:

• 모든 연결이 단단히 조여져 있는지 확인하십시오(재조임 확인: 1.2-1.5 Nm).
• 무부하 조건에서 스위치 단로기 작동을 테스트하십시오.
• 각 스트링에 대한 절연 저항 테스트를 수행하십시오(>200MΩ이어야 함).
• 젖은 천으로 인클로저 외부를 청소하십시오.
• 노화 또는 열화 징후가 있는지 내부 부품을 검사하십시오.
• 환기구가 있는 경우 점검하고 청소하십시오.
• 스트링 전압 균형을 확인하십시오(모두 서로 5% 이내).
• 버스바 연결부에서 가열 흔적이 있는지 검사하십시오.

부품 교체:

• 퓨즈는 동일한 사양(15A gPV, DC1000V, 10x38mm, 30kA)으로만 교체하십시오.
• 항상 동일한 스트링에 대해 퓨즈를 쌍으로 교체하십시오(양극 및 음극 모두).
• SPD 교체: VO-PV1000 또는 동등한 승인된 모델만 사용하십시오.
• 보증 및 안전 기록을 위해 자세한 유지 보수 로그를 유지하십시오.
• 추세 분석을 위해 퓨즈 교체 스트링을 기록하십시오.

스트링 균형 조정 및 문제 해결:

증상	가능한 원인	솔루션
하나의 스트링에 출력이 없음	해당 스트링에서 퓨즈가 끊어짐	해당 스트링의 퓨즈를 모두 확인하고 교체하고 원인을 조사하십시오.
	스트링 연결 해제됨	스트링 입력에서 연결을 확인하십시오.
불균형한 스트링 전압	모듈 불일치	스트링의 모든 모듈이 동일한지 확인하십시오.
	부분 음영	특정 스트링에 새로운 장애물이 있는지 확인하십시오.
	모듈 열화	해당 스트링의 모듈 성능을 조사하십시오.
잦은 퓨즈 고장(하나의 스트링)	스트링의 단락	손상된 케이블 또는 모듈에 대해 스트링을 검사하십시오.
	과전류 상태	스트링 설계 전류가 < 15A인지 확인하십시오.
모든 스트링에 영향	스위치가 OFF 위치에 있음	스위치를 ON 위치로 돌리십시오.
	SPD 고장	SPD 표시기를 확인하고 빨간색이면 교체하십시오.
	인버터 문제	인버터 DC 입력 상태를 확인하십시오.
단자 과열	연결 불량	단자를 사양에 맞게 다시 조이십시오.
	크기가 작은 케이블	케이블 크기를 확인하고 필요한 경우 업그레이드하십시오.
	높은 주변 온도	환기를 개선하거나 음영을 고려하십시오.
SPD 표시등 빨간색	SPD 수명 종료	SPD를 즉시 교체하고 교체될 때까지 작동하지 마십시오.
출력 전류 불균형	다른 스트링 구성	모든 스트링에 동일한 수와 유형의 모듈이 있는지 확인하십시오.
	모듈 열화	특정 스트링의 성능을 조사하십시오.

기술 비교: VOPV1000 시리즈

기능	VOPV1000-3/1	VOPV1000-1/1
스트링 입력	3	1
스트링 출력	1 (결합)	1
인클로저 크기	296x230x120mm	218x200x100mm
최대 출력 전류	45A	45A
퓨즈 홀더	6 (스트링당 2개)	2 (스트링 1개)
퓨즈 링크	6개	2개
SPD 장치	1 (결합 후)	1
무게	~3.5kg	~2.2kg
이상적인 시스템 규모	10-15kW	5-8kW
베스트 애플리케이션	다방향, 복잡한 지붕	간단한 단일 스트링 시스템
스트링 유연성	높음 (3방향)	낮음 (1방향)
확장성	예 (최대 3개의 스트링)	아니요
스트링당 비용	낮음 (공유 부품)	높음 (전용 부품)

VIOX VOPV1000-3/1을 선택해야 하는 이유?

다중 스트링 다용성

• 최대 3개의 다른 지붕 방향 또는 섹션을 효율적으로 처리
• 복잡한 건축 시나리오에 이상적인 솔루션
• 사용 가능한 공간을 극대화하는 창의적인 시스템 설계 가능
• 까다로운 지붕 레이아웃을 가진 건물에 적합

우수한 시스템 경제성

• 3개의 개별 1/1 컴바이너 박스에 비해 전체 비용 절감
• 단일 출력 연결을 통한 설치 인력 감소
• 통합 출력 피드로 케이블 비용 최적화
• 공유 보호 부품으로 BOS (Balance of System) 비용 절감

설계 지능

• 개별 스트링 보호로 정확한 고장 격리 가능
• 중앙 집중식 제어로 운영 및 유지 보수 간소화
• 확장 가능한 아키텍처로 단계별 설치 접근 방식 지원
• 미래 지향적인 설계로 시스템 확장 수용

전문 엔지니어링

• DC1000V 애플리케이션을 위해 특별히 정격화된 맞춤형 부품
• 효율적인 스트링 결합을 위한 최적화된 버스바 설계
• 장기적인 신뢰성을 위한 향상된 절연 협조
• 포괄적인 테스트를 통해 다중 스트링 작동 신뢰성 보장

탁월한 설치

• 명확한 스트링 식별로 연결 오류 방지
• 체계적인 레이아웃으로 복잡한 배선 간소화
• 단일 출력 지점으로 인버터 종단 복잡성 감소
• 전문 문서에는 다중 스트링 구성 가이드 포함

기술 지원

• 복잡한 시스템 설계를 위한 전문 엔지니어링 지원
• 스트링 구성 최적화 지원
• 포괄적인 설치 및 시운전 지침
• 문제 해결을 위한 신속한 애프터 서비스 기술 지원

문의하기

VOPV1000-3/1 태양광 컴바이너 박스로 다중 스트링 태양광 설치를 최적화할 준비가 되셨습니까? 다음을 위해 지금 VIOX Electric에 문의하십시오.

• 자세한 기술 사양 및 CAD 도면
• 다중 스트링 시스템 설계 상담 및 최적화
• 스트링 구성 계산 및 권장 사항
• 경쟁력 있는 가격 및 MOQ(최소 주문 수량) 정보
• 특정 프로젝트 요구 사항에 대한 맞춤형 구성 옵션
• 복잡한 지붕 레이아웃 솔루션에 대한 기술 지침
• 테스트 및 평가를 위한 샘플 주문
• 대량 주문 견적 및 수량 할인
• 배송 일정 및 국제 물류 지원
• 3/1 구성에 특정한 설치 교육
• 제품 인증 및 규정 준수 문서
• 스트링 레벨 모니터링 통합 지원
