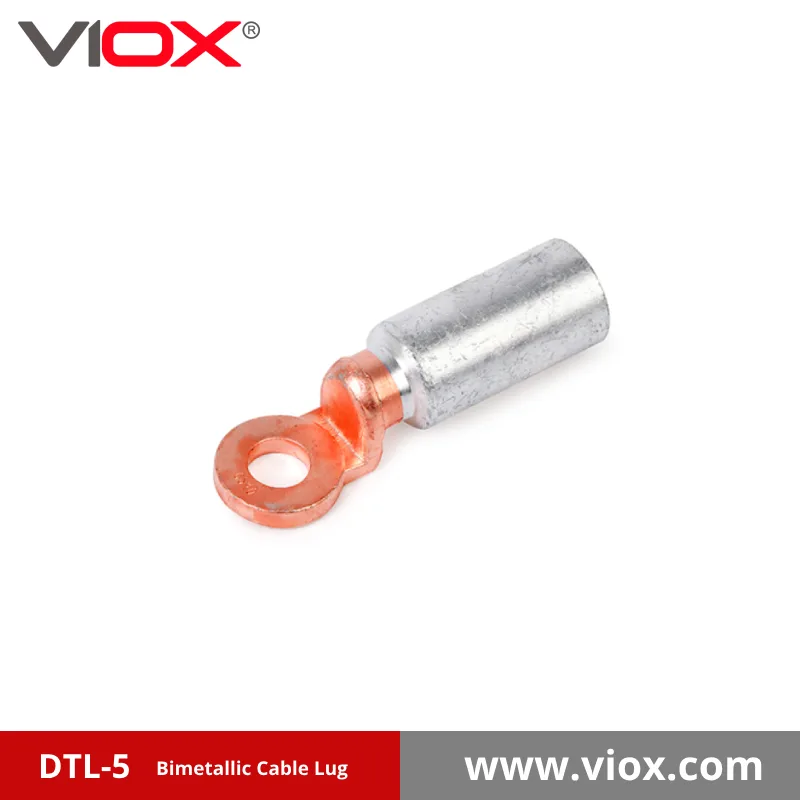

DTL-5 단조 바이메탈 케이블 러그
VIOX DTL-5 단조 바이메탈 케이블 러그는 중전압 알루미늄-구리 전환을 위한 뛰어난 강도를 제공합니다. 단조 구조와 오일 차단 설계로 변압기 및 스위치 기어에 적합합니다. 중요한 전력 시스템에서 신뢰할 수 있는 고성능 연결을 위해 VIOX를 사용하세요.
요구 사항을 보내주시면 12시간 이내에 견적을 보내드립니다.
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
핵심 전력 인프라를 위한 첨단 알루미늄-구리 전환 기술
VIOX DTL-5 단조 바이메탈 케이블 러그는 중전압 배전 시스템을 위한 가장 견고한 솔루션입니다. 탁월한 기계적 강도와 전기적 성능이 필요한 애플리케이션을 위해 특별히 설계된 이 프리미엄 단조 바이메탈 러그는 변압기, 스위치 기어 및 기타 고압 인프라에서 알루미늄 도체와 구리 장비 단자 사이에 이상적인 전환을 제공합니다.
광범위한 엔지니어링 연구와 현장 경험을 통해 개발된 VIOX ELECTRIC의 DTL-5 시리즈는 우수한 소재와 첨단 제조 기술을 결합하여 신뢰성이 타협할 수 없는 고압 연결의 고유한 문제를 해결합니다.
우수한 소재와 단조 구조
DTL-5 시리즈는 기계적 무결성과 전기적 성능을 모두 향상시키는 프리미엄 소재와 특수 단조 공정을 사용하여 제조됩니다:
- 고순도 알루미늄 배럴: 알루미늄 케이블과 최적의 전도성을 위해 알루미늄 함량 ≥99.5%로 제작되었습니다.
- 프리미엄 구리 팜: 99.9% 이상의 초순도 구리 함량으로 장비 종단 지점에서 최대 전기 효율 보장
- 단조 구조: 고급 단조 공정으로 주조 또는 가공 커넥터에 비해 우수한 기계적 특성 생성
- 마찰 용접 접합: 당사의 분자 결합 기술은 이종 금속 간에 영구적인 고강도 연결을 생성합니다.
VIOX DTL-5 단조 바이메탈 러그의 엔지니어링 특징
DTL-5 시리즈에는 표준 바이메탈 러그와 차별화되는 몇 가지 특수 엔지니어링 기능이 통합되어 있습니다:
- 오일 차단 구조: 특수 설계로 중요한 바이메탈 접합부의 습기 침투 방지
- 미리 채워진 조인트 컴파운드: 공장에서 도포된 산화 방지 화합물로 현장 적용이 필요 없으며 완벽한 커버리지를 보장합니다.
- 최적화된 지오메트리: 향상된 손바닥 대 배럴 비율로 중전압 애플리케이션에 적합한 기계적 힘 분배
- 확장된 배럴 디자인: 고전압 환경에서 우수한 도체 지지력과 크림프 무결성 제공
고압 애플리케이션
DTL-5 단조 바이메탈 케이블 러그는 중요한 중전압 설치를 위해 특별히 설계되었습니다:
- 배전 네트워크의 변압기 연결
- 고압 개폐기 종단
- 장비에 대한 ABC(공중 번들 케이블) 연결
- 산업용 배전 시스템
- 유틸리티 인프라 업그레이드
- 재생 에너지 통합 포인트
- 우수한 기계적 강도가 필요한 애플리케이션
전문가 설치 가이드라인
고압 애플리케이션에서 최적의 성능을 보장하기 위해 VIOX ELECTRIC은 다음과 같은 전문적인 설치 절차를 따를 것을 권장합니다:
- 도체 단면적에 따라 적절한 DTL-5 러그 크기를 선택합니다.
- 전문가용 절연 피복 제거 도구를 사용하여 알루미늄 도체 끝단을 준비합니다.
- 알루미늄 배럴에 도체가 완전히 삽입되었는지 확인합니다.
- 연결 인터페이스에 중간 전압 등급의 열수축 절연 슬리브 사용
- 고압 애플리케이션용으로 특별히 정격화된 다이 세트와 함께 보정된 압축 공구를 적용합니다.
- 단자 연결부를 장비 제조업체의 사양에 맞게 조입니다.
- 완료된 연결에 대한 철저한 육안 검사 및 전기 테스트 수행
고압 설비에 대한 중요 안전 예방 조치
높은 전압을 고려할 때 DTL-5 바이메탈 러그를 설치할 때는 다음과 같은 필수 안전 조치를 준수하세요:
- 자격을 갖춘 직원만 고압 연결을 수행해야 합니다.
- 전기 회로의 완전한 전원 차단 및 잠금/태그아웃 확인
- 중전압 애플리케이션에 적합한 전압 감지 장비 사용
- 고압 작업 시 유틸리티별 안전 프로토콜을 따르세요.
- 고압 환경에 적합한 개인 보호 장비(PPE) 사용
- 설치 전 도체 및 러그 호환성 확인
- 중전압 작동을 위한 적절한 절연 및 안전 거리 확보
기술 사양
| 모델 | φ±0.3(mm) | D±0.2(mm) | d±0.2 (mm) | L±2(mm) | L1±2(mm) | W±0.2(mm) |
|---|---|---|---|---|---|---|
| DTL-5-16 | 10.5 | 16 | 5.5 | 80 | 44 | 20 |
| DTL-5-25 | 10.5 | 16 | 7 | 80 | 44 | 20 |
| DTL-5-35 | 10.5 | 16 | 8 | 80 | 44 | 20 |
| DTL-5-50 | 13 | 20 | 9 | 92.5 | 43 | 25 |
| DTL-5-70 | 13 | 20 | 11 | 92.5 | 43 | 25 |
| DTL-5-95 | 13 | 20 | 12.5 | 92.5 | 43 | 25 |
| DTL-5-120 | 13 | 25 | 14 | 111 | 59 | 30 |
| DTL-5-150 | 13 | 25 | 15.5 | 111 | 59 | 30 |
| DTL-5-185 | 17 | 32 | 18.5 | 121 | 60 | 35 |
| DTL-5-240 | 17 | 32 | 19.5 | 121 | 60 | 35 |
| DTL-5-300 | 13 | 34 | 23.5 | 155 | 92 | 35 |
| DTL-5-400 | 17 | 40 | 26 | 155 | 93 | 35 |
| DTL-5-500 | 17 | 40 | 29.5 | 160 | 93 | 37 |
차원 범례: φ = 팜 홀 지름, D = 알루미늄 배럴 외경, d = 알루미늄 배럴 내경, L = 총 길이, L1 = 알루미늄 배럴 길이, W = 팜 너비
차원
고압용 특수 바이메탈 러그의 중요성
고압 애플리케이션은 표준 바이메탈 커넥터가 적절히 해결하지 못할 수 있는 고유한 문제를 안고 있습니다. 이러한 시스템은 저전압 설치보다 더 심각한 열 순환, 더 높은 기계적 스트레스, 잠재적으로 더 심각한 환경 노출을 경험하는 경우가 많습니다. 고압에서의 연결 실패로 인한 결과도 일반적으로 더 심각합니다.
DTL-5 단조 바이메탈 케이블 러그는 표준 커넥터에 비해 뛰어난 기계적 강도와 내피로성을 제공하는 단조 구조로 이러한 문제를 해결합니다. 향상된 오일 차단 구조와 사전 충전된 조인트 컴파운드가 함께 작동하여 중전압 환경의 일반적인 까다로운 조건에서도 연결 무결성을 유지합니다.
고압 애플리케이션에서의 VIOX ELECTRIC의 이점
전력 전송 및 배전 솔루션에 대한 폭넓은 경험을 보유한 VIOX ELECTRIC은 DTL-5 단조 바이메탈 케이블 러그 제품 라인에 몇 가지 뚜렷한 이점을 제공합니다:
- 전문 엔지니어링: 아루바의 R&D 팀은 고압 전력 인프라를 위한 애플리케이션별 솔루션 설계에 중점을 두고 있습니다.
- 고급 제조: 단조 공정은 표준 제조 기술로 달성할 수 있는 것 이상으로 기계적 및 전기적 특성을 향상시킵니다.
- 종합적인 테스트: 모든 배치에 대해 엄격한 전기 및 기계적 테스트를 거쳐 국제 중전압 표준을 준수하는지 확인합니다.
- 글로벌 배포: VIOX 제품은 광범위한 유통망을 통해 전 세계에 공급됩니다.
- 기술 지원: 소니 엔지니어링 팀은 고압 애플리케이션 및 설치 모범 사례에 대한 전문가 지침을 제공합니다.
지금 바로 바이옥스 일렉트릭에 연락하여 DTL-5 단조 바이메탈 케이블 러그로 고압 연결의 신뢰성과 성능을 향상시킬 수 있는 방법을 논의해 보십시오. 당사의 기술 전문가가 제품 선택, 애플리케이션 안내 및 주문 정보를 제공하여 특정 고압 요구 사항에 맞는 최적의 솔루션을 제공할 수 있도록 도와드립니다.
