산업용 플러그 및 소켓은 기계, 건설 현장, 공장, 작업장, 옥외 장비, 발전기 및 임시 전력 분배를 위해 설계된 고부하 전원 커넥터입니다. 가정용 플러그와 비교하여 더 높은 전류, 가혹한 환경, 강력한 기계적 보호 및 명확한 전압 식별을 위해 제작되었습니다.
산업용 플러그 및 소켓에 대한 가장 일반적인 글로벌 시스템은 다음과 같습니다. IEC 60309, 흔히 다음과 같이 불립니다. CEE, CEEform또는 핀 앤 슬리브(pin and sleeve) 커넥터. 이 커넥터들은 표준화된 정격 전류, 색상 코드, 시계 방향 위치, IP 보호 등급 및 핀 구성을 사용하여 위험한 오결선을 방지합니다.
적절한 산업용 플러그나 소켓을 선택하려면 먼저 전압, 전류, 상, 중성선 요구 사항, 접지 연결, IP 등급, 설치 환경, 케이블 크기 및 인터락 소켓 필요 여부와 같은 전기 시스템을 확인하십시오.
빠른 선택 표
| 선택 항목 | 확인할 사항 | 왜 중요한가 |
|---|---|---|
| 전압 | 110V, 230V, 400V, 500V 또는 프로젝트별 특정 전압 | 오결선 및 장비 손상 방지 |
| 현재 등급 | 16A, 32A, 63A, 125A 또는 그 이상의 특수 정격 | 부하, 케이블 및 보호 장치와 일치해야 함 |
| 핀 구성 | 2P+E, 3P+E, 3P+N+E | 단상 또는 3상 배선과 호환 |
| IP 등급 | 환경에 따라 IP44, IP54, IP55, IP67, IP69K 등급 적용 | 먼지, 물, 세척 작업 및 옥외 노출로부터 보호 |
| 표준 / 승인 | IEC 60309 및 관련 현지 요구 사항 | 대상 시장에 대한 올바른 호환성 보장 |
| 인터록 | 필수 여부 | 부하 상태에서의 플러그 삽입 또는 분리 방지 지원 |
| 케이블 진입 | 글랜드 규격, 케이블 외경, 스트레인 릴리프 | 케이블 이탈 및 수분 침투 방지 |
| 재료 | 플라스틱, 고무, 금속, 내자외선 또는 내화학성 재질 | 기계적 강도 및 환경 내구성 결정 |
| 응용 프로그램 | 공장, 건설 현장, 선박, 식품 가공, 옥외, 발전기 | 환경에 따라 요구되는 보호 등급이 다름 |
산업용 소켓이란 무엇인가?

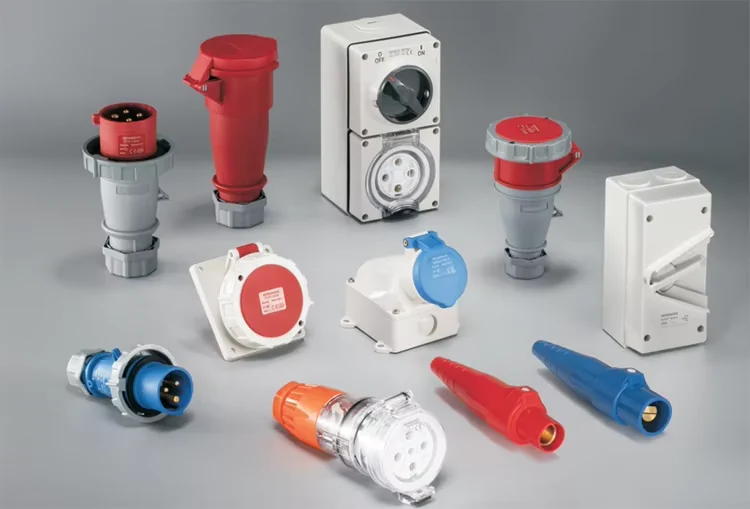

An 산업용 소켓 가정용 기기가 아닌 산업용 및 상업용 장비를 위해 설계된 전원 콘센트입니다. 일반적으로 기계, 공구, 임시 전력, 발전기, 모터 및 옥외 전기 시스템에 더 안전하고 견고한 연결을 제공하기 위해 규격에 맞는 산업용 플러그와 함께 사용됩니다.
산업용 소켓은 다음과 같은 환경을 견뎌야 하므로 일반적으로 가정용 소켓보다 크고 견고합니다.
- 더 높은 전류
- 3상 전력
- 실외 노출
- 진동
- 먼지와 물
- 잦은 플러그 탈착
- 기계적 충격
- 가혹한 온도
- 화학 물질 또는 오일 노출
많은 응용 분야에서 소켓은 벽, 기계, 배전함, 이동식 전원 장치 또는 인터록 스위치 소켓 인클로저에 장착됩니다.
IEC 60309 설명
IEC 60309 산업용 플러그, 소켓 아울렛 및 커플러에 널리 사용되는 국제 표준 제품군입니다. 이는 전 세계적으로 사용되는 파란색, 빨간색, 노란색 및 기타 색상으로 구분된 산업용 커넥터의 기초가 됩니다.
이 표준은 다음을 정의하는 데 도움을 줍니다:
- 정격 전압
- 정격 전류
- 핀 배열
- 색상 코드
- 클럭 위치
- 접지 접점 배열
- 기계적 호환성
- IP 보호 등급 옵션
- 커넥터 구조 원리
실제 현장에서 IEC 60309 커넥터는 장비를 잘못된 전압이나 위상 시스템에 연결할 위험을 줄여주기 때문에 널리 사용됩니다. 색상과 핀/키 배열은 안전하지 않은 오결선을 방지하는 데 도움을 줍니다.
산업용 소켓 유형
산업용 소켓은 설치 방식, 보호 등급, 스위칭 기능에 따라 분류할 수 있습니다.
| 소켓 유형 | 일반적인 사용 | 주요 기능 |
|---|---|---|
| 벽부형 산업용 소켓 | 공장, 작업장, 실외 벽면 | 기계 또는 공구용 고정식 전원 콘센트 |
| 패널 장착형 소켓 | 제어반, 분전반, 발전기 패널 | 장비 또는 외함 전면에 설치 |
| 이동식 소켓 / 커플러 | 연장 코드, 임시 전원 | 유연한 케이블과 인라인으로 연결 |
| 인터록 소켓 | 대전류 또는 안전 필수 부하 | 설계에 따라 통전 중 플러그 분리 방지 |
| 스위치형 소켓 | 로컬 전원 제어 | 소켓과 스위칭 기능 결합 |
| 방수 소켓 | 옥외, 선박, 식품 가공 | 물과 먼지에 대한 높은 IP 보호 등급 |
영구적인 산업용 배선에는 벽면 부착형 및 패널 부착형 소켓이 일반적으로 사용됩니다. 임시 전력 및 이동식 장비에는 휴대용 커플러와 커넥터가 자주 사용됩니다.
산업용 플러그 유형
산업용 플러그는 소켓, 케이블, 정격 전류, 전압 및 환경에 맞춰 선택합니다.
일반적인 산업용 플러그 유형은 다음과 같습니다:
- 직선형 플러그
- 앵글형 플러그
- 방적형 플러그
- 방수형 플러그
- 일부 3상 시스템용 상 회전 플러그
- 고전류 플러그
- 휴대용 전원 플러그
- 발전기용 플러그
- 패널 인렛 플러그
플러그와 소켓은 전기적 및 기계적으로 일치해야 합니다. 전압, 클록 위치, 핀 배열 또는 정격 전류가 다른 유사한 형태의 소켓에 플러그를 강제로 삽입하지 마십시오.
2P+E, 3P+E 및 3P+N+E의 의미
핀 구성은 산업용 플러그 및 소켓 선정 시 가장 중요한 요소 중 하나입니다.
| 표시 | 의미 | 일반적인 사용 |
|---|---|---|
| 2P+E | 2극 + 접지 | IEC 60309 규격의 많은 애플리케이션에서 사용되는 일반적인 단상 산업용 커넥터 형식(예: 상 + 중성선 + 접지) |
| 3P+E | 3상 + 접지 | 많은 모터와 같이 중성선이 필요 없는 3상 부하 |
| 3P+N+E | 3상 + 중성선 + 접지 | 중성선이 추가로 필요한 3상 부하 |
IEC 60309 용어에서 일반적인 단상 산업용 플러그는 일반적으로 다음과 같이 설명됩니다. 2P+E, P+N+E가 아님. 많은 실제 설치 환경에서 해당 두 극은 상(line)과 중성선(neutral)이지만, 표준화된 표기는 극 수와 접지(earth)를 기준으로 함.
예를 들어, 3상 모터는 종종 다음을 사용함 3P+E 3개의 상 도체와 접지는 필요하지만 중성선은 필요하지 않기 때문임. 단상 보조 회로가 포함된 3상 배전 부하는 다음이 필요할 수 있음 3P+N+E 중성선이 요구되기 때문임.
장비에 중성선이 필요한 경우 3P+E 커넥터를 선택하지 마십시오. 이는 흔히 발생하는 사양 오류임.
IEC 60309 색상 코드
IEC 60309 커넥터는 전압 범위를 나타내기 위해 색상을 사용함. 정확한 사양은 제품 라벨과 데이터시트에서 반드시 확인해야 함.
| 색상 | 일반적인 전압 범위 / 용도 | 전형적인 응용 프로그램 |
|---|---|---|
| 노란색 | 100-130V 범위 | 건설 현장 공구, 일부 지역의 휴대용 장비 |
| 파란색 | 200-250V 범위 | 단상 산업용 장비 |
| 빨간색 | 380-480V 범위 | 3상 산업용 전력 |
| 블랙 | 500V 범위 | 특수 산업용 또는 선박용 애플리케이션 |
| 녹색 | 정상 주전원 범위를 초과하는 주파수 | 고주파 시스템 |
| 회색 | 기타 전압 또는 특수 구성 | 프로젝트별 용도 |
색상만으로는 충분하지 않습니다. 항상 정격 전압, 전류, 주파수, 핀 수 및 클록 위치를 확인하십시오.
IEC 60309 클록 위치 설명
IEC 60309 커넥터는 또한 다음을 사용합니다. 클럭 위치 시스템. 소켓 면을 바라볼 때, 접지 접점의 위치는 시계 다이얼처럼 묘사됩니다. 이러한 기계적 키잉(keying)은 특정 전압이나 주파수용 플러그가 잘못된 소켓에 삽입되는 것을 방지합니다.
시계 위치는 항상 커넥터 표시 및 데이터시트와 대조하여 확인해야 하지만, 일반적인 예는 다음과 같습니다:
| 일반적인 커넥터 | 일반적인 색상 | 일반적인 시계 위치 | 방지 효과 |
|---|---|---|---|
| 100-130V 범위 | 노란색 | 많은 현장 전력 애플리케이션에서 흔히 4h 사용 | 더 높은 전압의 소켓에 연결되는 것을 방지 |
| 200-250V 범위 | 파란색 | 일반적인 230V 단상 시스템의 경우 흔히 6h 사용 | 표준 단상 산업용 전원을 식별하는 데 도움 |
| 380-480V 범위 | 빨간색 | 일반적인 3상 시스템의 경우 흔히 6h 사용 | 일반적인 3상 산업용 전원을 식별하는 데 도움 |
| 특수 전압 또는 주파수 | 다양 | 프로젝트별 사양 | 특수 장비의 오결선 방지 |
실무적인 교훈은 간단합니다: 색상, 핀 수 및 클럭 위치가 서로 일치해야 합니다.. 커넥터의 색상과 정격 전류가 동일하더라도 키웨이(keyway)나 접지 접점 위치가 다르면 호환되지 않을 수 있습니다.
정격 전류: 16A, 32A, 63A 및 125A
일반적인 IEC 방식 산업용 플러그 및 소켓의 정격 전류는 다음과 같습니다. 16A, 32A, 63A 및 125A. 더 큰 특수 시스템도 존재하지만, 이 네 가지 정격 전류는 많은 공장, 건설 및 상업용 애플리케이션을 포괄합니다.
| 현재 평가 | 전형적인 응용 프로그램 | 선정 시 참고 사항 |
|---|---|---|
| 16A | 휴대용 공구, 경량 기계, 소형 장비 | 소형 부하에 일반적으로 사용 |
| 32A | 중형 기계, 작업장, 이동식 배전용 | 더 높은 이동식 전력 공급에 주로 사용 |
| 63A | 대형 기계, 산업용 배전, 고부하용 | 케이블 및 보호 장치의 정밀한 매칭 필요 |
| 125A | 고전력 장비 및 배전용 | 인터록 또는 견고한 인클로저 시스템과 함께 주로 사용 |
정격 전류는 장비 명판뿐만 아니라 전체 회로 설계와 일치해야 함. 케이블 규격, 보호 장치, 듀티 사이클, 주변 온도 및 설치 방법을 확인하십시오.
“항상 25% 더 높게 선택하라”와 같은 고정된 규칙은 피하십시오. 실제 프로젝트에서 올바른 정격은 부하 전류, 케이블 용량, 보호 협조, 현지 규정 및 제조업체 데이터에 따라 결정됩니다.
IP44 vs IP67 vs IP69K
IP 등급은 고체 이물질 및 물 유입에 대한 보호 수준을 나타냅니다. 산업용 플러그와 소켓은 주로 사용 환경에 따라 선택됩니다.
| IP 등급 | 보호 수준 | 일반적인 사용 |
|---|---|---|
| IP44 | 비산 방지, 기본적인 산업용 보호 | 실내 작업장, 보호 구역 |
| IP54 / IP55 | 향상된 방진 및 방수 보호 | 반노출 또는 먼지가 많은 환경 |
| IP67 | 방진 및 일시적 침수 보호 | 옥외, 습기, 해양 및 임시 전력 애플리케이션 |
| IP69K | 고압, 고온 세척 보호 | 식품 가공, 세척 구역, 특수 애플리케이션 |
IP67 커넥터가 모든 애플리케이션에 항상 최선의 선택은 아닙니다. 건조한 실내 작업장에서 플러그를 자주 연결하고 분리하는 경우 IP44로 충분할 수 있습니다. 소켓이 비, 세척, 먼지 또는 진흙에 노출되는 환경이라면 더 높은 등급이 필요할 수 있습니다.
인터락 산업용 소켓
An 인터락 산업용 소켓 소켓과 스위치 또는 기계적/전기적 인터록을 결합한 장치입니다. 회로에 전원이 공급된 상태에서 커넥터를 연결하거나 분리할 때 발생하는 위험을 줄이는 것이 목적입니다.
인터록 소켓은 주로 다음 용도로 사용됩니다:
- 고전류 산업용 부하
- 기계 장비 전원 연결
- 옥외 배전반
- 발전기 출력 단자
- 유지보수용 전원 지점
- 부하 상태에서 플러그를 뽑을 때 아크가 발생할 수 있는 애플리케이션
정확한 기능은 제품 설계에 따라 다릅니다. 일부 인터락 소켓은 스위치가 꺼질 때까지 플러그를 뽑을 수 없도록 방지합니다. 다른 제품들은 플러그가 올바르게 삽입될 때까지 스위치를 켤 수 없도록 방지합니다.
안전이 중요하거나 고전류가 흐르는 시스템의 경우, 일반적인 비인터락 소켓보다 인터락 소켓을 사용하는 것이 더 나은 선택일 수 있습니다.
케이블 인입, 케이블 글랜드 및 스트레인 릴리프
우수한 산업용 플러그 또는 소켓 설치는 커넥터 본체만큼이나 케이블 인입 방식에 달려 있습니다.
확인하다:
- 케이블 외경
- 글랜드 나사산 규격
- 실링 링 호환성
- 케이블 인장 방지 설계
- 케이블 굴곡 공간
- 도체 규격 범위
- 단자 유형
- 체결 방식
- 옥외 자외선(UV) 노출
- 오일, 화학물질 또는 세척제 노출
부적절한 케이블 인입구 선택은 IP 등급을 무효화할 수 있습니다. 커넥터 본체는 IP67 등급일지라도, 케이블 글랜드가 케이블 외피를 제대로 밀봉하지 못하면 인클로저 내부로 물이 유입될 수 있습니다.
케이블 인입구 보호에 대해서는 VIOX의 제품을 참조하십시오. 케이블 글 랜드 제품 카테고리.
적용 가이드
| 응용 프로그램 | 권장 중점 사항 |
|---|---|
| 건설 사이트 | 필요 시 옐로우 저전압 시스템, 견고한 본체, 노출 환경에 따라 IP44/IP67 등급 적용 |
| 공장 및 작업장 | 레드 400V 3상 시스템, 16A/32A/63A 정격, 내구성 있는 벽면 소켓 |
| 옥외 임시 전력 | IP67 보호 등급, 강력한 케이블 글랜드, 스트레인 릴리프, 내충격성 |
| 해양 및 해상 | 내부식성 소재, 높은 IP 등급, 자외선 및 염분 노출에 대한 내성 |
| 식품 가공 | 매끄러운 표면, 내화학성, 필요 시 세척 가능 등급(washdown rating) |
| 발전기 연결 | 정확한 상, 전압, 전류, 중성선 요구 사항, 필요 시 인터록 또는 스위치형 소켓 |
| 농업 현장 | 먼지, 물, 충격 및 화학 물질 노출에 대한 내성 |
환경이 커넥터 유형을 결정하는 경우가 많습니다. 건조한 실내 공장용 소켓과 세척이 잦은 식품 가공 공장용 소켓은 전압 및 전류 정격은 같을 수 있지만, 요구되는 보호 설계는 매우 다릅니다.
IEC 60309 이외의 산업용 전원 커넥터 유형
IEC 60309 핀 앤 슬리브(pin-and-sleeve) 커넥터는 많은 산업 분야에 사용되지만, 유일한 산업용 커넥터 유형은 아닙니다.
기타 유형은 다음과 같습니다:
- 임시 전원용 고전류 단극 커넥터
- 이벤트 전원 또는 발전기 분배에 사용되는 캠형(cam-type) 커넥터
- 제어 및 신호 애플리케이션용 다핀(multi-pin) 커넥터
- 특수 방수 커넥터
- 고부하용 직사각형 커넥터
- 특수 환경용 방폭형 커넥터
이들은 서로 다른 제품군입니다. 일반적인 산업용 배전이 목적이라면 IEC 60309 규격을 우선적으로 검토해야 합니다. 무대 전원, 발전기 분전, 제어 신호 또는 위험 지역이 포함된 환경이라면 다른 커넥터 제품군이 더 적합할 수 있습니다.
일반적인 선택 실수
실수 1: 정격 전류만 보고 선택하는 경우
32A 플러그라는 정보만으로는 부족합니다. 전압, 핀 구성, IP 등급, 클록 포지션(접지 위치), 케이블 규격 및 적용 환경이 모두 일치해야 합니다.
실수 2: 3P+E와 3P+N+E를 혼동하는 경우
장비에 중성선이 필요한 경우 3P+E 커넥터는 적합하지 않습니다. 부하 측에서 단상 보조 회로, 제어 전원 또는 중성선 연결 부하가 필요한지 확인하십시오.
실수 3: 설치 후 IP 등급을 간과하는 경우
IP 보호 등급은 소켓 커버, 플러그 체결, 케이블 글랜드, 실링 링, 케이블 직경 및 외함 장착을 포함한 전체 설치 상태에 따라 결정됩니다.
실수 4: 실내용 커넥터를 실외에서 사용하는 경우
실외용 플러그와 소켓은 적절한 방수, 방진, 자외선 차단, 내충격성 및 온도 보호 기능을 갖추어야 합니다. 실내에서 정상 작동하는 커넥터라도 건설 현장이나 실외 전원함에서는 빠르게 고장 날 수 있습니다.
실수 5: 인터록(Interlock) 요구 사항을 무시하는 경우
고전류가 흐르거나 빈번하게 조작되는 소켓의 경우, 부하 상태에서 플러그를 뽑으면 아크가 발생하여 접점이 손상될 수 있습니다. 프로젝트 사양이나 안전 관행에 따라 인터록 소켓이 요구될 수 있습니다.
실수 6: 모든 IEC 60309 제품이 모든 시장에 적합하다고 가정하는 경우
IEC 60309는 공통적인 기술 프레임워크를 제공하지만, 현지 승인, 인증, 설치 규정 및 시장 요구 사항은 여전히 중요합니다. 북미, 유럽 또는 수출 프로젝트의 경우 주문 전 필요한 현지 문서를 확인하십시오.
산업용 플러그 및 소켓 구매 체크리스트
견적을 요청하기 전에 다음 사항을 준비하십시오:
- 전압 및 주파수
- 단상 또는 3상 시스템
- 현재 등급
- 핀 구성(예: 2P+E, 3P+E 또는 3P+N+E)
- 요구되는 IP 등급
- 플러그, 소켓, 커플러, 인렛 또는 인터락 소켓 유형
- 벽면 설치형, 패널 설치형 또는 휴대용 설치
- 케이블 외경 및 도체 규격
- 요구되는 재질 또는 내화학성
- 실내, 실외, 해양, 식품, 건설 또는 공장 환경
- 현지 표준 또는 승인 요구 사항
- 수량 및 교체 호환성
명확한 사양은 부품 불일치, 잘못된 핀 구성 및 IP 등급 오류를 줄여줍니다.
자주 묻는 질문
4핀 3P+E 플러그를 5핀 3P+N+E 소켓에 꽂을 수 있습니까?
아니요. 3P+E 플러그와 3P+N+E 소켓은 구성이 다릅니다. 5핀 버전에는 중성선이 포함되어 있지만 4핀 버전에는 없습니다. 장비에 중성선이 필요한 경우 올바른 3P+N+E 커넥터 시스템을 사용하십시오.
IEC 60309 커넥터는 왜 시계 방향(clock position)을 사용합니까?
시계 방향은 기계적 키잉(mechanical keying) 기능을 제공합니다. 이는 전압, 주파수 또는 시스템 구성이 잘못된 플러그가 호환되지 않는 소켓에 연결되는 것을 방지하는 데 도움이 됩니다.
2P+E와 P+N+E는 동일한 것입니까?
IEC 60309 용어에서 표준 표기는 일반적으로 다음과 같습니다. 2P+E. 많은 단상 시스템에서 두 개의 극은 상(line)과 중성선(neutral)이지만, 커넥터 명칭은 극 수와 접지(earth)를 기준으로 합니다.
230V 산업용 소켓의 색상은 무엇입니까?
일반적인 IEC 60309 관례상, 파란색은 200-250V 범위에 사용되며 종종 230V 단상 애플리케이션과 관련이 있습니다. 항상 제품 표기를 확인하십시오.
400V 산업용 소켓의 색상은 무엇입니까?
빨간색은 일반적으로 380-480V 범위에 사용되며, 종종 400V 3상 산업용 전력과 관련이 있습니다.
IP44와 IP67 산업용 소켓의 차이점은 무엇입니까?
IP44는 기본적인 산업 환경에서 비산 방지 기능을 제공합니다. IP67은 방진 및 일시적 침수 방지 기능을 제공하여 실외, 습한 환경 또는 가혹한 환경에 더 적합합니다.
인터록 산업용 소켓은 언제 사용해야 합니까?
부하 상태에서 플러그를 꽂거나 뽑지 않아야 하는 경우, 특히 고전류 기계, 실외 배전, 발전기 콘센트 및 안전이 중요한 장비에는 인터록 소켓을 사용하십시오.
일부 63A 및 125A 산업용 커넥터에 파일럿 접점이 있는 이유는 무엇입니까?
일부 고전류 커넥터 시스템은 제어 또는 인터록 기능을 위해 파일럿 접점을 사용합니다. 파일럿 접점은 주 접점보다 나중에 연결되고 먼저 끊어지도록 구성할 수 있어, 주 전원 핀이 분리되기 전에 시스템이 스위칭을 제어하도록 돕습니다. 정확한 기능은 커넥터 설계 및 배선 방식에 따라 다릅니다.
플러그를 뽑은 상태에서도 IP67이 적용됩니까?
소켓 커버, 캡 또는 인클로저 설계가 해당 상태에서도 등급을 유지하는 경우에만 적용됩니다. IP 보호 등급은 커넥터가 연결되었는지, 덮여 있는지, 밀봉되었는지, 올바른 케이블 글랜드로 설치되었는지 등 전체 조립 상태에 따라 달라집니다.
산업용 플러그와 소켓은 방수가 됩니까?
적절한 IP 등급으로 설계 및 설치된 경우에만 해당됩니다. 예를 들어, IP67 등급의 커넥터라도 방수 기능을 유지하려면 올바른 케이블 글랜드, 실링 링 및 설치 방법이 필요합니다.
결론
산업용 플러그와 소켓을 선택할 때는 단순히 정격 전류를 맞추는 것 이상의 고려가 필요합니다. 안전한 선택을 위해서는 전압, 전류, 상 방식, 핀 구성, IP 등급, 케이블 인입 방식, 인터록 요구 사항, 환경 및 적용 표준이나 현지 승인 사항을 모두 확인해야 합니다.
대부분의 일반적인 산업용 전력 애플리케이션에서는 IEC 60309 핀 앤 슬리브(pin-and-sleeve) 커넥터를 가장 먼저 고려해야 합니다. 색상 코드와 핀 구성을 지침으로 활용하되, 설치 전에는 반드시 전체 제품 표시와 데이터시트를 확인하십시오.
