Risposta rapida: come scegliere un interruttore magnetotermico in corrente continua (DC)?
Scegli un Interruttore automatico CC Verificando sei punti in ordine: tensione massima in DC, corrente continua, corrente di guasto disponibile, configurazione dei poli, requisiti di polarità e tipo di applicazione. Non basare la scelta solo sulla corrente nominale. Un interruttore adatto per 32 A in bassa tensione DC potrebbe non essere sicuro per una stringa solare da 1000 V o per un circuito di batteria bidirezionale.
La sequenza pratica di selezione è:
- Confermare la tensione massima del sistema in DC, non solo la tensione nominale.
- Calcolare la corrente di progetto e applicare le normative vigenti o le regole di dimensionamento del progetto.
- Verificare il potere di interruzione in DC rispetto alla corrente di guasto disponibile.
- Scegliere la configurazione dei poli e il metodo di cablaggio in serie corretti.
- Verificare se l'interruttore è polarizzato o non polarizzato.
- Abbinare il tipo di interruttore all'applicazione: fotovoltaico, batterie, telecomunicazioni, ricarica veicoli elettrici o distribuzione industriale in DC.
Se hai prima bisogno della definizione del dispositivo, inizia con Cos'è un Interruttore Automatico CC?. Se stai già valutando interruttori modulari, la pagina del prodotto VIOX DC MCB è il passo commerciale successivo.

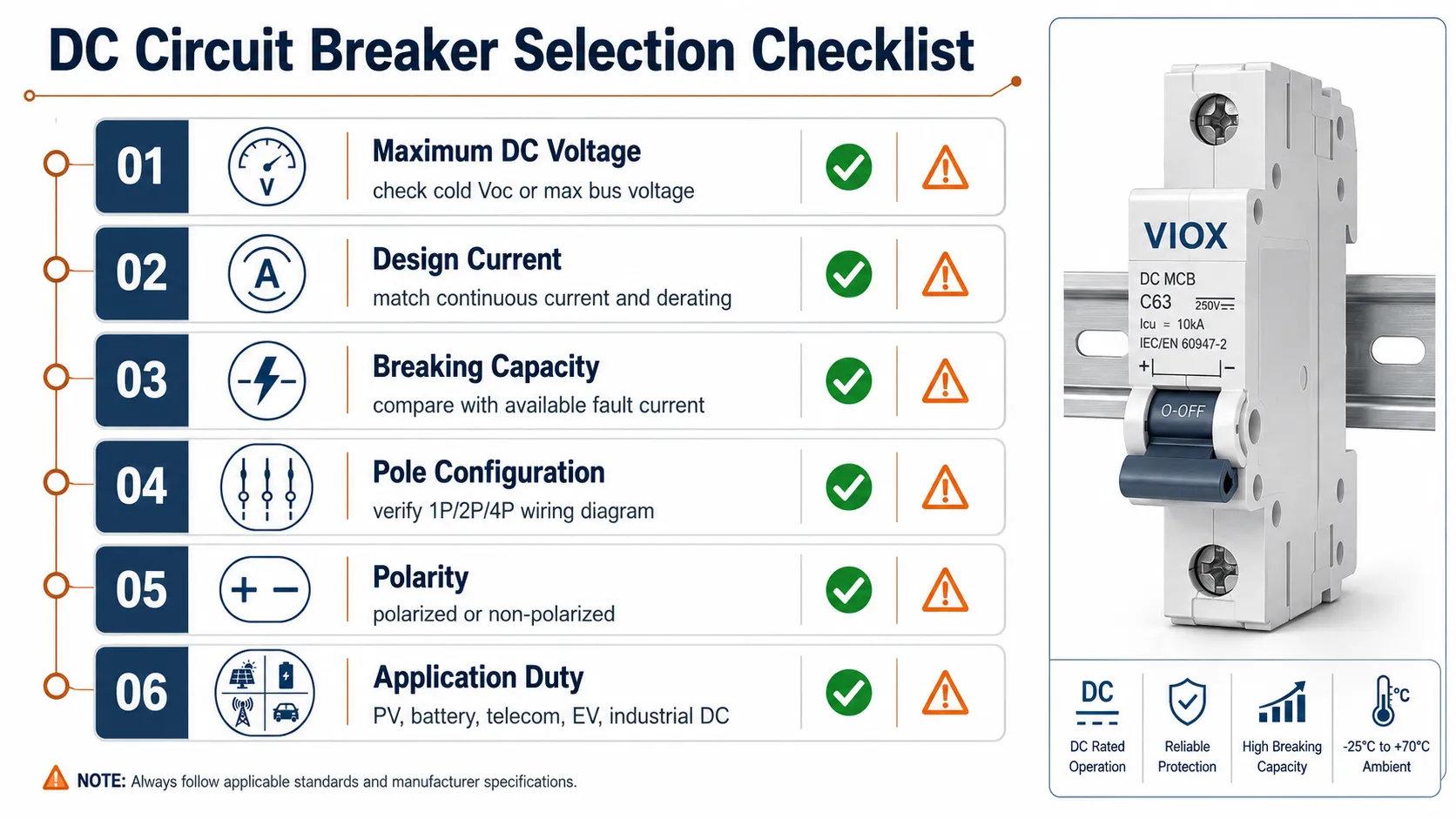

Lista di controllo per la selezione dell'interruttore automatico CC
| Voce di selezione | Cosa controllare | Errore comune |
|---|---|---|
| Tensione nominale in CC | Tensione operativa massima, Voc a freddo FV, tensione massima di carica della batteria o tensione del bus CC | Selezione basata esclusivamente sulla tensione nominale |
| Valutazione attuale | Corrente di carico continuo, dimensionamento basato sulla Isc del fotovoltaico, corrente di carica/scarica della batteria, declassamento termico | Scelta basata solo sul valore di corrente nominale più vicino |
| Capacità di interruzione | Corrente di cortocircuito disponibile nel punto di installazione | Presumere che tutti gli interruttori da 6 kA o 10 kA siano intercambiabili |
| Configurazione dei pali | 1P, 2P, 3P, 4P e necessità di collegamento dei poli in serie | Considerare il numero di poli solo come una comodità di cablaggio |
| Polarità | Polarizzato, non polarizzato, bidirezionale, terminali linea/carico contrassegnati | Installazione di un interruttore magnetotermico CC sensibile alla polarità in senso inverso |
| Ciclo di lavoro dell'applicazione | Fotovoltaico, batterie, telecomunicazioni, stazioni di ricarica per veicoli elettrici, carichi CC industriali o quadri di controllo | Utilizzo di un interruttore CC generico per ogni sistema a corrente continua |
| Standard e marcatura | IEC 60947-2, UL 489/UL 489B ove applicabile, marcature precise di tensione/corrente CC | Affidarsi a una vaga etichetta "DC rated" (idoneo per CC) |
| Ambiente | Temperatura ambiente, riscaldamento dell'involucro, altitudine, umidità, vibrazioni, esposizione all'aperto | Ignorare il declassamento e le condizioni dell'involucro |
Passaggio 1: Verificare la tensione nominale in CC
La tensione è il primo criterio di selezione. Se l'interruttore non è dimensionato per la tensione CC effettiva, ogni altra specifica diventa irrilevante.
Per i sistemi in CC, verificare la tensione massima a cui l'interruttore può essere sottoposto in condizioni operative reali:
- Solare FV: utilizzare la tensione massima a circuito aperto della stringa, inclusa la correzione per le basse temperature.
- Sistemi a batteria: utilizzare la tensione di carica massima della batteria, non la tensione nominale della batteria.
- Ricarica veicoli elettrici e distribuzione in corrente continua (DC): utilizzare la tensione massima del bus DC entro i limiti operativi del sistema.
- Sistemi di telecomunicazione: utilizzare la tensione di mantenimento (float) o di equalizzazione più elevata dell'impianto di alimentazione DC.
Non utilizzare un interruttore automatico classificato solo per corrente alternata (AC), a meno che la scheda tecnica non specifichi esplicitamente una classificazione DC alla tensione richiesta. Gli archi in corrente continua non attraversano naturalmente lo zero come quelli in corrente alternata; pertanto, l'interruzione in DC richiede una camera d'arco adeguata, un design dei contatti specifico, un soffio magnetico o una struttura di controllo dell'arco equivalente, distanze di isolamento appropriate e una capacità di interruzione DC testata.

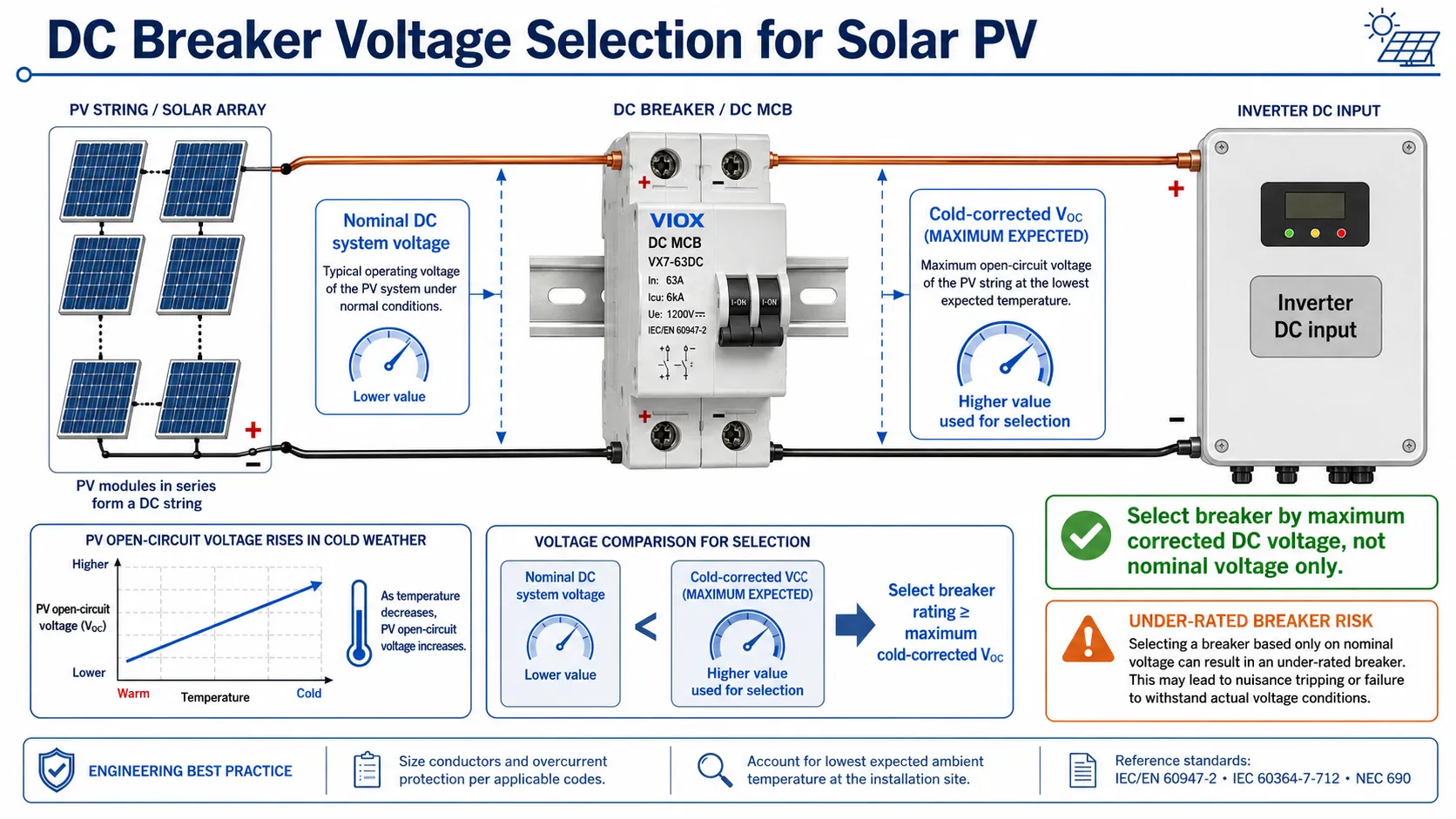

Esempio di tensione fotovoltaica (PV)
Una stringa fotovoltaica può essere descritta come parte di un "sistema a 1000 V DC", ma la tensione a circuito aperto in una mattina fredda può superare la tensione operativa normale. L'interruttore deve essere selezionato in base alla tensione massima corretta della stringa e alla classificazione DC del produttore, non solo in base alla classe di sistema nominale dell'inverter.
Tensione nominale dell'interruttore CC >= tensione CC massima correttaPer la logica di dimensionamento dettagliata in contesti fotovoltaici, consultare Dimensionamento dell'interruttore automatico CC: NEC 690 vs IEC 60947-2.
Passaggio 2: Calcolare la corrente nominale
La corrente nominale deve corrispondere all'effettivo carico del circuito. Per un interruttore magnetotermico in corrente continua (MCB CC), ciò significa solitamente far corrispondere la corrente nominale alla corrente di progetto dopo aver applicato la norma, il codice o la regola di declassamento di progetto richiesta.
Gli input tipici includono:
- corrente di carico continuo
- corrente di cortocircuito della stringa FV (Isc)
- Corrente di carica e scarica della batteria
- Corrente di ingresso/uscita del convertitore o dell'inverter
- temperatura ambiente
- Riscaldamento dell'involucro
- Sezione del conduttore e classe di isolamento
- Raggruppamento con altri interruttori
Evitare di applicare un moltiplicatore fisso a ogni sistema in corrente continua. Gli impianti fotovoltaici nordamericani, i quadri industriali IEC, i sistemi DC per telecomunicazioni e i pacchi batteria possono utilizzare regole di progettazione differenti. La corretta corrente nominale deve essere verificata in base alla normativa vigente, al manuale dell'apparecchiatura e alla portata dei conduttori.

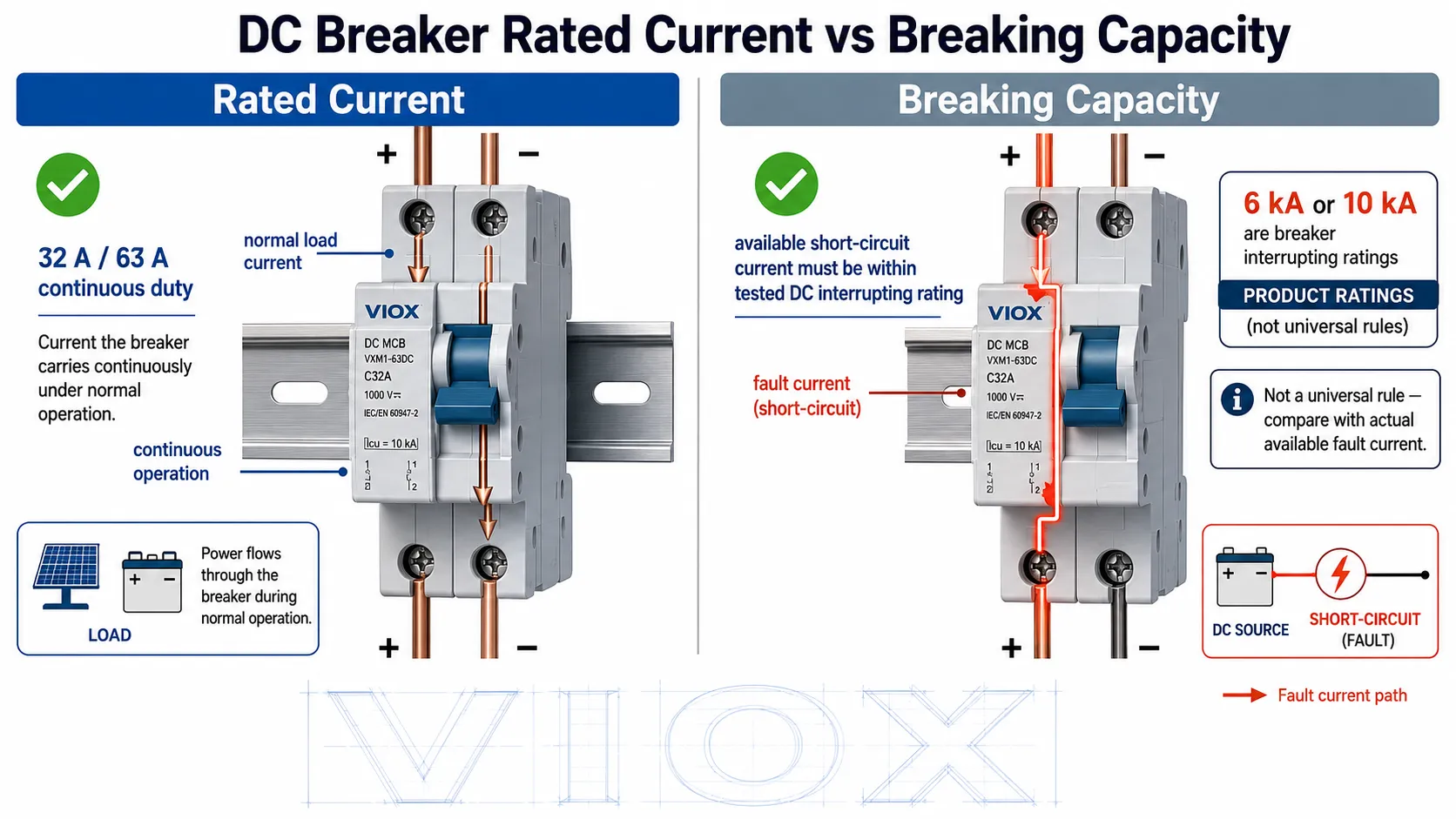

La corrente nominale non è il potere di interruzione
Un interruttore CC da 32 A e un interruttore CC da 63 A descrivono la capacità di corrente continua. Non indicano quale corrente di guasto l'interruttore sia in grado di interrompere in sicurezza. Questo è il compito del capacità di interruzione valutazione.
Passaggio 3: Verificare il potere di interruzione in CC
Il potere di interruzione, chiamato anche capacità di interruzione, è la corrente di guasto massima che l'interruttore può interrompere alla sua tensione nominale in condizioni di prova. Questa è una delle specifiche di sicurezza più importanti nella protezione in CC.
Il potere di interruzione dell'interruttore deve essere maggiore o uguale alla corrente di cortocircuito disponibile nel punto di installazione, con il margine di progettazione richiesto e in base agli standard.
Potere di interruzione CC >= corrente di cortocircuito disponibile| Applicazione | Problema della corrente di guasto | Nota sulla selezione |
|---|---|---|
| Stringa solare fotovoltaica | La corrente di guasto può essere limitata dal comportamento del modulo/stringa, ma può includere la corrente inversa proveniente da stringhe in parallelo | Verificare l'architettura dell'impianto, il numero di stringhe in parallelo e la progettazione della protezione fotovoltaica |
| Accumulo di batterie | La corrente di guasto della batteria può essere molto elevata e prolungata | Verificare il potere di interruzione dell'interruttore rispetto allo studio della corrente di guasto della batteria/sistema |
| Telecom 48 V CC | Tensione inferiore ma elevata corrente disponibile dai banchi batterie | Non sottovalutare i guasti in CC a bassa tensione e alta corrente |
| Sezione CC per la ricarica di veicoli elettrici | Alta tensione CC e architettura basata su convertitore | Coordinare la scelta dell'interruttore con il design dell'OEM del caricabatterie e la protezione a monte |
| Distribuzione industriale in corrente continua (DC) | Il convertitore, il raddrizzatore e la capacità del bus possono influenzare il comportamento in caso di guasto | Utilizzare il calcolo della corrente di guasto del progetto e le schede tecniche delle apparecchiature |
Le marcature comuni degli interruttori, come 6 kA o 10 kA, non sono raccomandazioni universali. Si tratta di valori nominali di prodotto che devono essere confrontati con l'effettiva corrente di guasto presunta e con l'esatta tensione DC a cui si applica tale valore.
Per una spiegazione più approfondita della terminologia relativa al potere di interruzione, consultare Potere di interruzione MCB: 6kA vs 10kA.

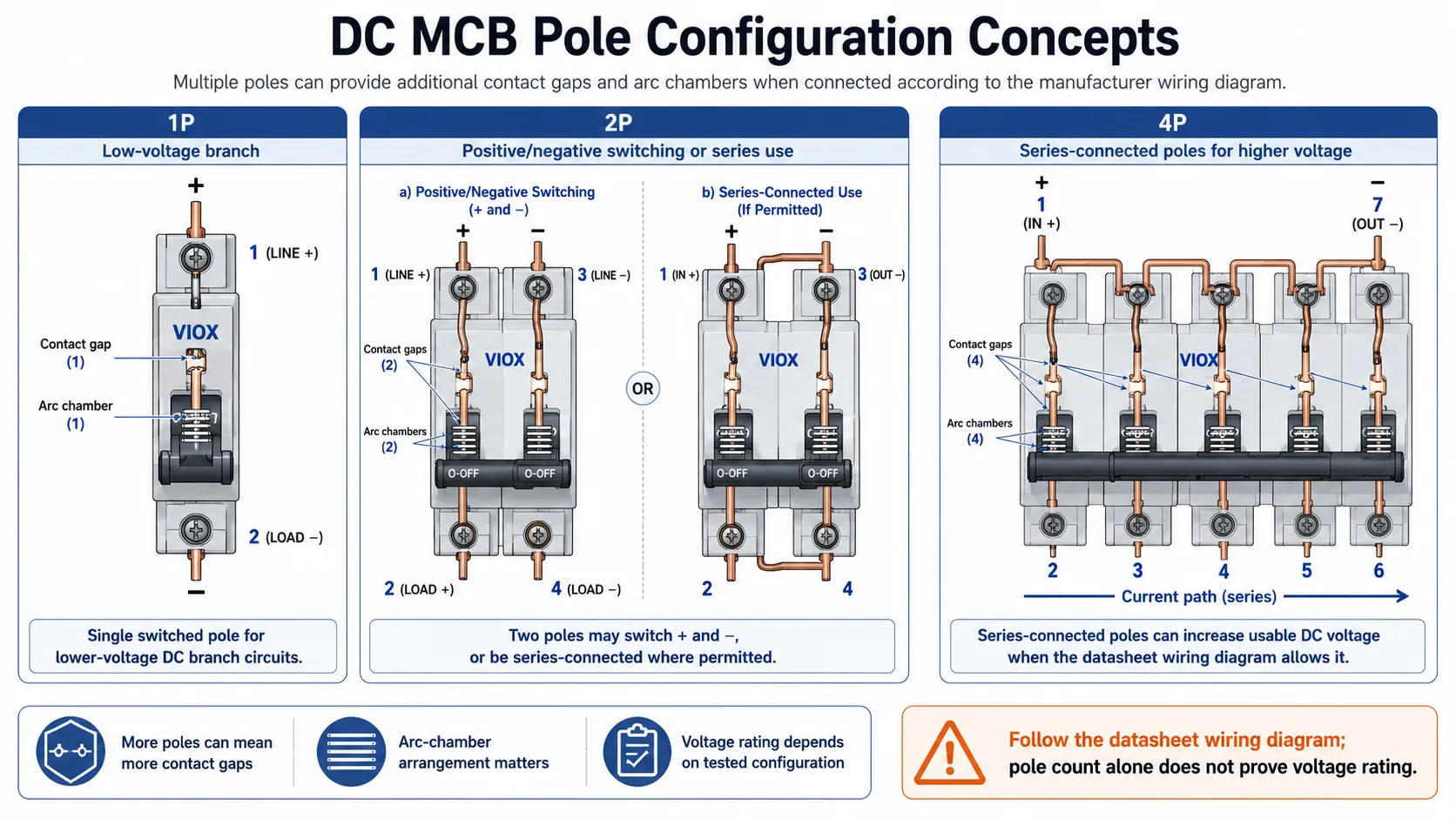

Passaggio 4: Scegliere la configurazione dei poli: 1P, 2P, 3P o 4P
La configurazione dei poli non riguarda solo il numero di cavi da collegare. Negli interruttori magnetotermici DC ad alta tensione, è possibile utilizzare più poli in serie per creare diversi spazi di contatto e camere d'arco. Ciò consente all'interruttore di interrompere tensioni DC più elevate rispetto a quanto un singolo polo potrebbe gestire da solo.
Le configurazioni tipiche includono:
| Configurazione dei pali | Utilizzo comune | Cosa verificare |
|---|---|---|
| Interruttore magnetotermico DC 1P | Protezione di conduttori singoli in bassa tensione | Tensione DC esatta per polo e polarità |
| Interruttore magnetotermico DC 2P | Sezionamento dei conduttori positivo e negativo, o poli collegati in serie per tensioni più elevate | Schema elettrico del produttore |
| Interruttore magnetotermico DC 3P | Alcune configurazioni a tensione più elevata o in corrente continua (DC) speciali | Cablaggio in serie richiesto e regole per i poli inutilizzati |
| Interruttore magnetotermico DC quadripolare (4P) | Progettazione di impianti fotovoltaici o di distribuzione DC ad alta tensione con poli collegati in serie | La tensione nominale totale dipende dal corretto cablaggio |
Non dare per scontato che un interruttore quadripolare sia automaticamente più sicuro o abbia una tensione nominale superiore in ogni configurazione di cablaggio. La scheda tecnica deve indicare come collegare i poli per la tensione DC dichiarata.
Per le problematiche di progettazione degli interruttori modulari ad alta tensione, consultare Sfide progettuali degli interruttori magnetotermici (MCB) a 1000V DC.

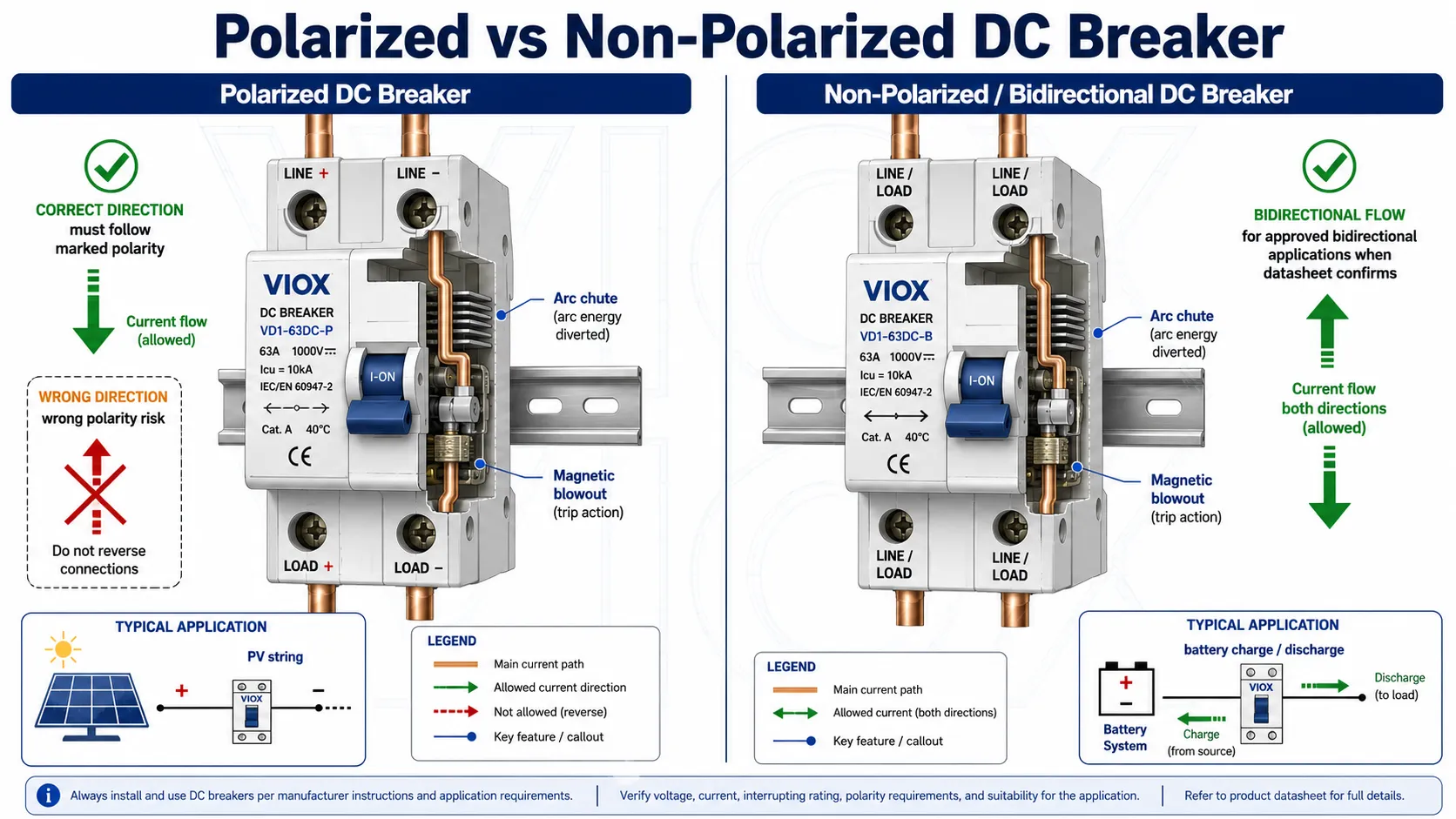

Passaggio 5: Verifica della polarità: interruttori magnetotermici CC polarizzati vs non polarizzati
Alcuni interruttori CC sono sensibili alla polarità. Si basano sul movimento magnetico dell'arco predisposto per una specifica direzione di corrente. Se l'interruttore viene cablato al contrario, l'arco potrebbe allontanarsi dalla camera spegniarco invece di entrarvi, riducendo le prestazioni di interruzione.
Altri interruttori CC sono progettati come non polarizzati o bidirezionali dispositivi quando installati secondo lo schema del produttore. Questi sono particolarmente importanti nei sistemi in cui la direzione della corrente può invertirsi durante il normale funzionamento.
| Tipo di sistema | Perché la polarità è importante |
|---|---|
| FV solare | La corrente di stringa scorre normalmente in una direzione, ma condizioni di corrente inversa possono verificarsi in array in parallelo |
| Accumulo di batterie | La corrente di carica e scarica può fluire attraverso lo stesso percorso in direzioni opposte |
| Ricarica veicoli elettrici in corrente continua (DC) | L'elettronica di potenza e l'architettura di protezione determinano i percorsi della corrente |
| Telecomunicazioni in corrente continua (DC) | La polarità è solitamente definita, ma errori di installazione possono comunque danneggiare le apparecchiature |
Se il circuito può trasportare corrente in entrambe le direzioni, non dare per scontato che un interruttore polarizzato standard sia accettabile. Utilizzare un interruttore esplicitamente classificato per tale servizio bidirezionale o seguire il progetto di protezione del produttore del sistema.
Per una spiegazione dedicata, vedere il Guida agli interruttori CC di polarità.
Passaggio 6: Selezione in base all'applicazione
Sistemi solari fotovoltaici
La selezione dell'interruttore per impianti fotovoltaici è determinata dalla tensione di stringa, dalla Voc a freddo, dalla Isc, dai percorsi di corrente inversa, dall'architettura del quadro di parallelo e dalle condizioni dell'involucro esterno.
Controllo:
- Voc di stringa massima corretta
- Isc di stringa e regola di dimensionamento richiesta
- numero di stringhe parallele
- Potere di interruzione in CC alla tensione nominale
- Schema di cablaggio in serie 1P/2P/4P
- design polarizzato o non polarizzato
- temperatura dell'involucro e declassamento (derating)
Nelle string box fotovoltaiche, l'interruttore magnetotermico in corrente continua (DC) opera insieme a fusibili, scaricatori di sovratensione (SPD) e sezionatori. Non sostituisce ogni funzione di protezione o isolamento. Per il limite del dispositivo, vedere Sezionatore CC vs Interruttore automatico CC.
Sistemi di accumulo di energia a batteria
I circuiti delle batterie possono essere più critici di quanto appaia sulla carta, poiché la corrente di guasto può essere elevata, prolungata e bidirezionale. Un interruttore deve essere selezionato in base alla tensione del sistema a batteria, alla corrente di guasto disponibile, alla direzione della corrente, al coordinamento delle protezioni e ai requisiti del sistema di gestione della batteria (BMS).
Controllo:
- tensione massima della batteria
- corrente di carica/scarica
- corrente di cortocircuito disponibile
- requisito di corrente bidirezionale
- coordinamento con fusibili, contattori, BMS e sezionatori
- condizioni di temperatura e dell'involucro
Nei sistemi a batteria ad alta energia, un interruttore automatico CC a bassa tensione standard potrebbe non essere sufficiente. Per i rischi di guasto specifici dei BESS, vedere Perché gli interruttori CC standard falliscono nei BESS.
Telecomunicazioni e sistemi a 48 V CC
I sistemi di alimentazione per telecomunicazioni utilizzano spesso una tensione inferiore ma una corrente di guasto elevata supportata da batteria. La selezione non dovrebbe essere meno rigorosa solo perché la tensione è inferiore.
Controllo:
- tensione di mantenimento/equalizzazione del sistema
- corrente di carico continuo
- capacità di corrente di guasto dell'impianto a batteria
- caduta di tensione e perdita di potenza
- esigenze di allarme o monitoraggio remoto
- spazio nel quadro e compatibilità dei terminali
Ricarica veicoli elettrici e distribuzione CC industriale
I sistemi di ricarica per veicoli elettrici e i sistemi CC industriali includono spesso convertitori, raddrizzatori, condensatori ed elettronica di controllo. La scelta dell'interruttore deve essere coordinata con la progettazione completa dell'apparecchiatura anziché essere selezionata come accessorio generico da campo.
Controllo:
- tensione massima del bus CC
- corrente di guasto disponibile
- comportamento di scarica del convertitore e del condensatore
- protezione a monte e a valle
- schema elettrico OEM
- certificazione o approvazione di mercato richiesta
MCB CC vs MCCB CC: quale si adatta al tuo sistema?
| Funzione | DC MCB | MCCB CC |
|---|---|---|
| Ruolo tipico | Protezione modulare di derivazione o di stringa | Protezione di alimentazione a corrente più elevata o protezione CC principale |
| Gamma di corrente | Corrente da bassa a media, a seconda del modello | Corrente da media ad alta, a seconda della taglia |
| Impostazioni di sgancio | Solitamente fisso | Spesso regolabile sui modelli più grandi |
| Formato pannello | Quadri modulari su guida DIN e quadri di parallelo | Quadri di distribuzione più grandi e sistemi industriali |
| Soluzione migliore | Stringhe FV, piccole derivazioni CC, quadri per telecomunicazioni, distribuzione CC compatta | Alimentatori per batterie, alimentatori CC industriali, sistemi con correnti di guasto più elevate |
Se il circuito richiede una corrente più elevata, una protezione regolabile o prestazioni di cortocircuito superiori a quelle che un interruttore magnetotermico (MCB) CC modulare può fornire, valutare un interruttore scatolato (MCCB) CC o una strategia coordinata fusibile/interruttore.
Errori comuni di selezione
1. Scelta basata solo sugli ampere
Un interruttore da 32 A non è automaticamente adatto a ogni circuito CC da 32 A. Anche la tensione, il potere di interruzione, la polarità, il cablaggio dei poli, la temperatura e il ciclo di lavoro dell'applicazione devono corrispondere.
Utilizzo di un interruttore automatico AC in un circuito DC
Le specifiche AC non garantiscono la capacità di interruzione in DC. Utilizzare un interruttore con marcature esplicite di tensione, corrente e potere di interruzione in DC.
Ignorare la Voc a freddo del fotovoltaico
La tensione del fotovoltaico aumenta in condizioni di freddo. Un interruttore selezionato solo in base alla tensione nominale del sistema può risultare sottodimensionato durante le condizioni di circuito aperto a freddo.
Dare per scontato il cablaggio 4P
Molti MCB DC ad alta tensione richiedono uno specifico metodo di cablaggio in serie dei poli. Un cablaggio errato può sovraccaricare un polo e ridurre le prestazioni di estinzione dell'arco.
Ignorare la polarità nei circuiti delle batterie
I sistemi a batteria possono caricarsi e scaricarsi attraverso lo stesso percorso. Un interruttore sensibile alla polarità potrebbe non essere adatto se la corrente può invertirsi.
Trattare l'interruttore come un sezionatore
Un interruttore automatico in corrente continua (DC) fornisce protezione contro le sovracorrenti. Un sezionatore DC fornisce un isolamento manuale. Alcuni dispositivi possono offrire funzioni multiple, ma la scheda tecnica deve comprovare l'esatta funzione. Per la differenza, vedere Sezionatore CC vs Interruttore automatico CC.
Lista di controllo per la verifica del fornitore e della scheda tecnica
Prima di approvare un interruttore automatico DC per un progetto, richiedere:
- scheda tecnica del modello esatto
- tensione nominale DC con il cablaggio dei poli richiesto
- corrente nominale e informazioni sul declassamento (derating)
- potere di interruzione alla tensione nominale DC
- marcatura della polarità e requisiti di linea/carico
- schema di cablaggio 1P/2P/3P/4P
- base normativa applicabile come IEC 60947-2 o UL 489/UL 489B ove richiesto
- capacità dei morsetti e informazioni sulla coppia di serraggio
- intervallo di temperatura operativa
- numero di modello del certificato corrispondente al prodotto quotato
Per la valutazione del prodotto dopo aver compreso la logica di selezione, consultare Soluzioni VIOX DC MCB oppure contatta VIOX fornendo la tensione di sistema, la corrente di carico, la corrente di guasto disponibile, lo schema elettrico e il mercato di riferimento.
FAQ
Come scelgo l'interruttore magnetotermico DC corretto?
Inizia dalla tensione DC massima, quindi calcola la corrente, verifica il potere di interruzione, scegli la configurazione dei poli, controlla la polarità e abbina l'interruttore all'applicazione. Non basarti solo sulla corrente nominale.
Posso utilizzare un interruttore magnetotermico AC per la corrente continua (DC)?
Solo se la scheda tecnica indica esplicitamente una tensione, una corrente, un potere di interruzione e un metodo di cablaggio DC idonei. Una specifica per sola corrente alternata (AC) non è sufficiente.
Quale tensione nominale DC è necessaria per un interruttore per impianti fotovoltaici?
Utilizza la tensione a circuito aperto massima corretta della stringa FV, inclusi gli effetti delle basse temperature, non solo la tensione nominale del sistema. L'interruttore deve essere dimensionato per quella tensione DC nella configurazione di cablaggio dei poli richiesta.
Quale potere di interruzione deve avere un interruttore DC?
Il potere di interruzione deve essere uguale o superiore alla corrente di cortocircuito disponibile nel punto di installazione, con il margine e la base normativa richiesti dal progetto. Non utilizzare 6 kA o 10 kA come regola universale.
Qual è la differenza tra interruttori magnetotermici DC polarizzati e non polarizzati?
Un interruttore DC polarizzato deve essere cablato secondo la direzione della corrente indicata. Un interruttore non polarizzato o bidirezionale è progettato per interrompere la corrente in entrambe le direzioni quando installato secondo la scheda tecnica.
Perché alcuni MCB DC utilizzano più poli in serie?
Più poli in serie creano diversi spazi di contatto e camere d'arco. Ciò può aiutare un interruttore compatto a interrompere tensioni DC più elevate, ma solo se cablato secondo lo schema del produttore.
Un interruttore DC è uguale a un sezionatore DC?
No. Un interruttore DC è principalmente un dispositivo di protezione da sovracorrente. Un sezionatore DC è principalmente un dispositivo di isolamento manuale. Alcune apparecchiature possono combinare le funzioni, ma le caratteristiche nominali e le marcature standard devono supportare l'effettivo utilizzo.
Qual è la soluzione migliore per i sistemi DC: interruttore o fusibile?
Dipende dalla corrente di guasto, dalla tensione, dalla preferenza di riarmo, dal coordinamento, dal costo e dalla strategia di manutenzione. I fusibili possono fornire un'interruzione di correnti di guasto molto elevate, mentre gli interruttori sono riarmabili. Per il compromesso dettagliato, vedere Interruttore automatico CC vs fusibile.
Sintesi
La scelta di un interruttore automatico in corrente continua (DC) è una decisione ingegneristica, non una scorciatoia da catalogo. L'interruttore corretto deve corrispondere alla tensione DC massima, alla corrente di progetto, alla corrente di guasto disponibile, al cablaggio dei poli, alla polarità, al ciclo di lavoro dell'applicazione e all'ambiente di installazione.
Per il fotovoltaico solare, prestare particolare attenzione alla Voc corretta per il freddo e all'architettura del combiner. Per i sistemi a batteria, verificare la corrente bidirezionale e l'energia di guasto disponibile. Per la distribuzione DC industriale e delle telecomunicazioni, verificare la corrente di cortocircuito, il declassamento e il coordinamento delle protezioni. In caso di dubbio, utilizzare la scheda tecnica dell'interruttore e il calcolo del guasto del sistema come autorità finale.
