Morsetto neutro in ottone
Morsetti di neutro in ottone VIOX: La soluzione per una distribuzione dell'energia sicura e affidabile. L'ottone ad alta conduttività garantisce le prestazioni. Esplorate la nostra ampia gamma che comprende collegamenti neutri, blocchi di messa a terra, tipi di guide DIN e altro ancora. Certificati (UL, CE, ISO). Qualità affidabile.
Certificato da
Morsetto in ottone per la messa a terra del neutro VIOX
Morsettiera in ottone per guida Din VIOX
Barra in ottone VIOX
Una breve autocandidatura: Perché scegliere VIOX Electric?
In VIOX Electric abbiamo dedicato oltre 15 anni al perfezionamento dei componenti di connessione elettrica che resistono alla prova del tempo. Il nostro impegno per l'eccellenza si riflette in ogni morsettiera neutra in ottone che produciamo:
- Controllo di qualità leader nel settore: Ogni morsettiera è sottoposta a test rigorosi rispetto agli standard internazionali.
- Competenza certificata: Le certificazioni ISO 9001, UL, CE e RoHS garantiscono prestazioni di livello mondiale.
- Ingegneria innovativa: Il nostro team di ricerca e sviluppo migliora continuamente i progetti per migliorarne la funzionalità.
- Assistenza incentrata sul cliente: Assistenza tecnica disponibile in ogni fase, dalla scelta all'installazione
VIOX GAMMA COMPLETA Morsettiera
Il nostro catalogo completo di morsettiere neutre in ottone risponde a qualsiasi esigenza applicativa:
- Morsettiere unipolari
- Morsettiere multipolari
- Morsetti di collegamento del neutro:
- Morsetti di terra (messa a terra)
- Morsettiere portafusibili
- Morsettiere PCB
Dettagli della morsettiera in ottone VIOX presentati

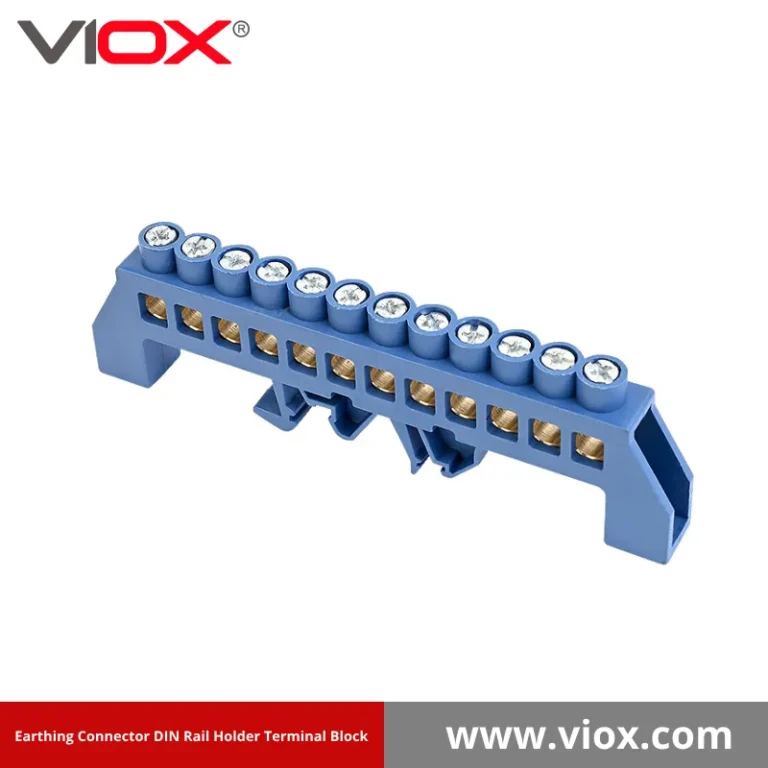

Morsetti di terra (messa a terra)
MORSETTIERE IN OTTONE SU GUIDA DIN
MORSETTIERE IN OTTONE SU GUIDA DIN
Morsettiera in ottone VIOX Modello
| Morsettiera | Vie/Pali | Specifiche tecniche | Dimensione della vite | Caratteristiche/Note |
|---|---|---|---|---|

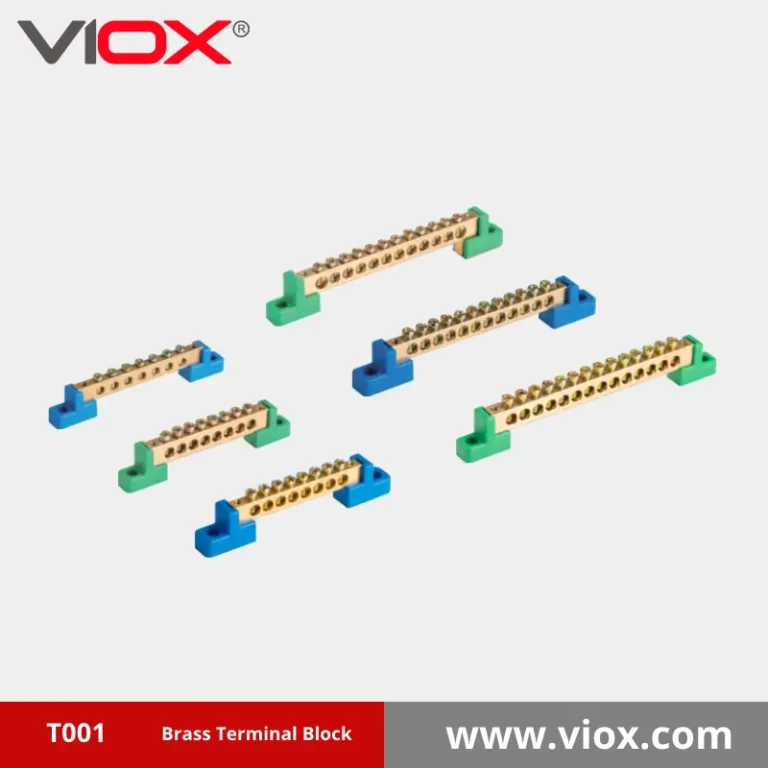

| T001 | 4-18 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 71,5-178,5 mm, disponibile nelle varianti blu e verde |

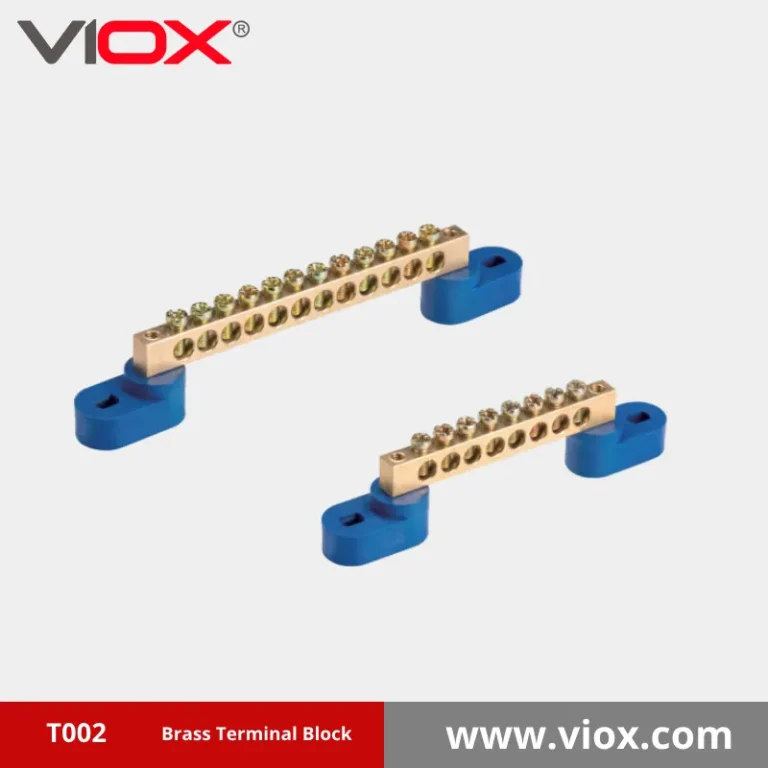

| T002 | 4-18 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 74-178 mm, disponibile nelle varianti blu e gialla |

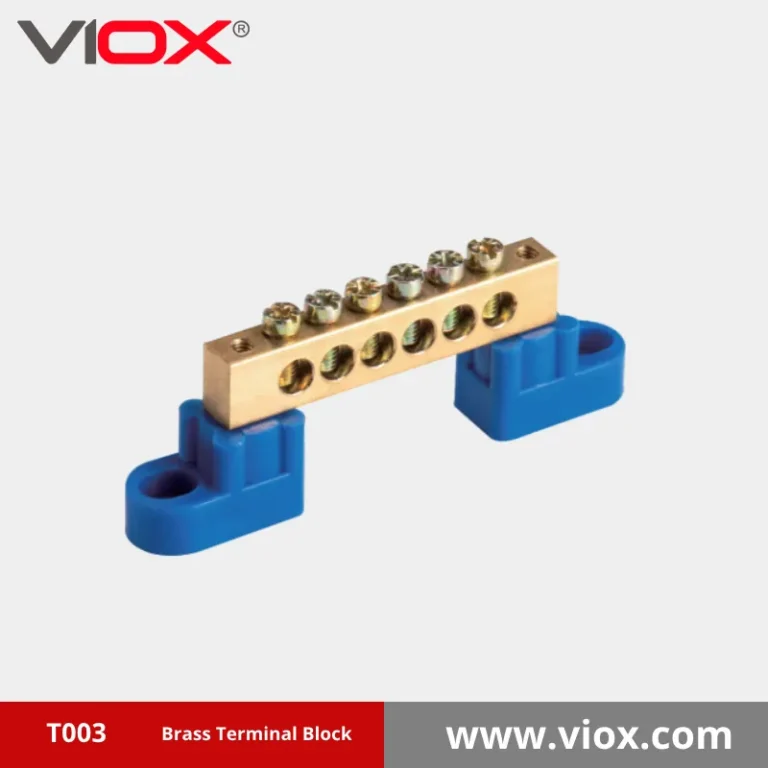

| T003 | 4-18 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 71,5-178,5 mm, montaggio singolo con base blu |

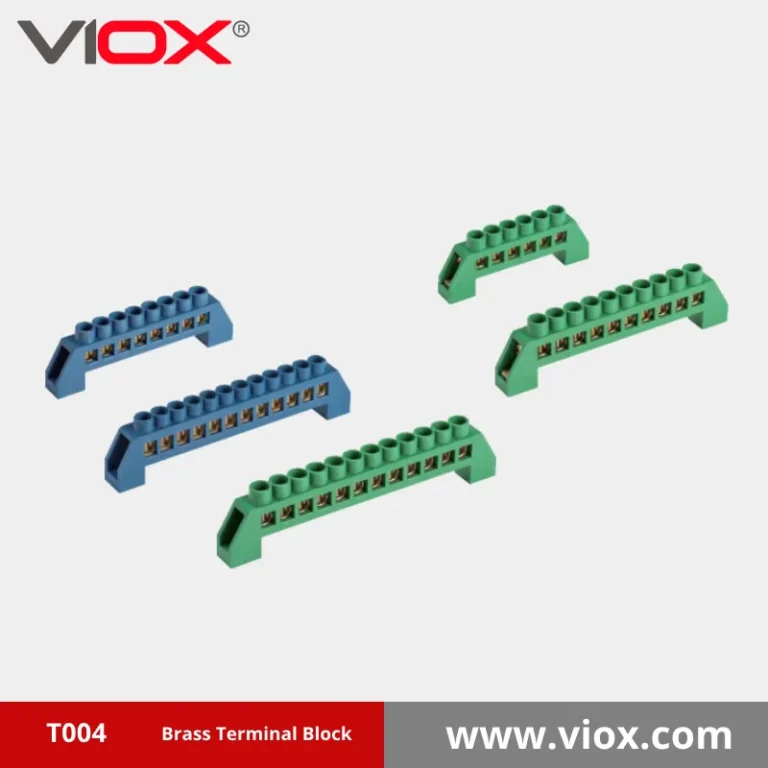

| T004 | 4-12 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 60,5-129 mm, morsettiere con alloggiamento colorato |

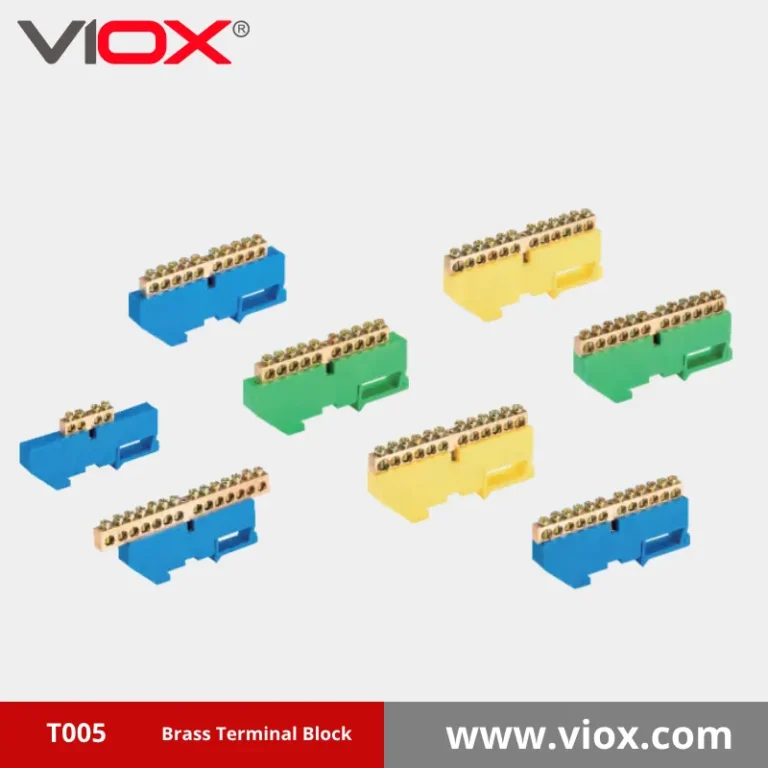

| T005 | 4-16 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 86-131 mm, disponibile nelle varianti blu, giallo e verde |

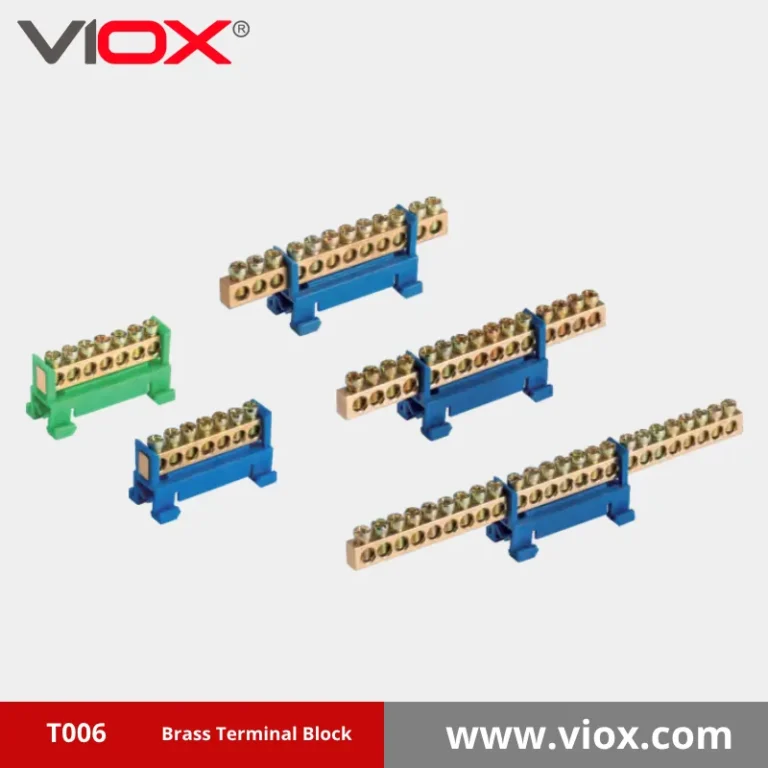

| T006 | 7-24 | 6X9mm | M5 | L1: 50-164 mm, dimensione di installazione: 35X8,5 mm |
| T007 | 6-16 | 6X9mm | M4 | L1: 60,5-105 mm, custodia verde con terminali in ottone |
| T008 | 3-15 | 7X10 mm | M5 | L1: 59,5-155,5 mm, design rialzato con base in ceramica |
| T009 | 6-16 | 6X9 mm, 8X12 mm | M4 (6X9), M5 (8X12) | L1: 57,5-163 mm, disponibile con custodia verde |
| T010 | 6-16 | 6X9mm | M4 | L1: 60,5-105 mm, simile a T007 con montaggio diverso |

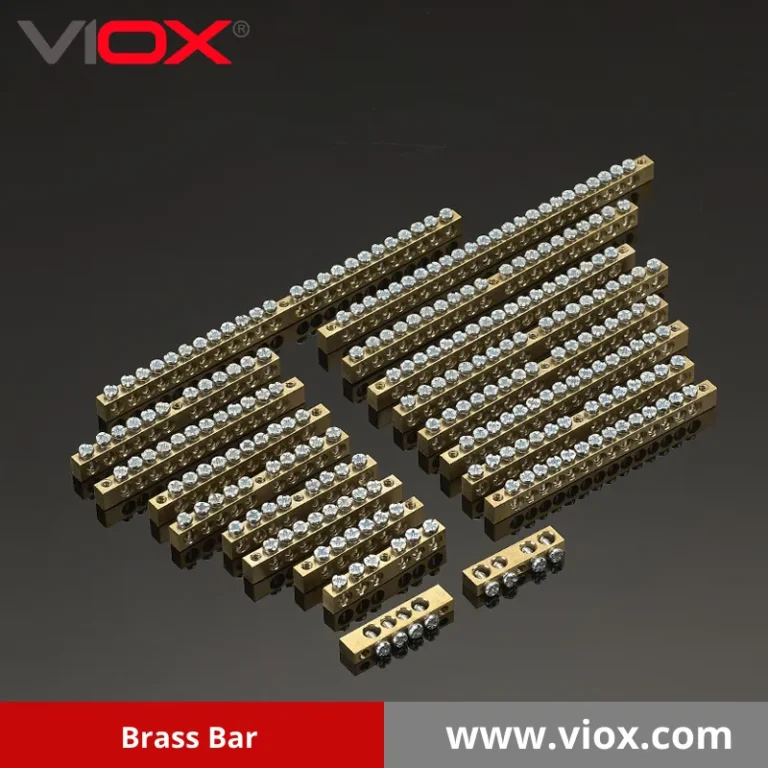

| Barra in ottone | Vari | Da 6X6 mm a 8X12 mm | M4, M5 | Lunghezza standard: 132 mm, specifiche personalizzabili |
| Scatola a morsettiera | 2-4 bar | Varie specifiche delle sbarre collettrici | – | Modelli KT207-KT415, dimensioni da 62X42X50mm a 135X85X50mm |
Morsetto di neutro in ottone VIOX Installazione passo per passo
Una corretta installazione garantisce prestazioni ottimali e la conformità ai codici elettrici:
Preparazione
- Assicurarsi che l'alimentazione sia completamente scollegata
- Verificare che le specifiche della morsettiera corrispondano all'applicazione
- Raccogliere gli strumenti necessari: cacciavite, spelafili, multimetro.
Montaggio
- Fissare la morsettiera alla guida DIN o alla superficie di montaggio
- Garantire una distanza adeguata dagli altri componenti (minimo 10 mm)
- Verificare che il montaggio sia stabile e in piano
Preparazione del filo
- Spelare i fili alla lunghezza specificata (in genere 8-12 mm)
- Attorcigliare i fili a trefoli per un collegamento sicuro
- Applicare le ghiere per i fili a trefoli, se necessario.
Connessione
- Inserire il filo nella cavità del terminale
- Serrare le viti alla coppia di serraggio consigliata (vedere la documentazione del prodotto).
- Assicurarsi che nessun conduttore esposto sia visibile all'esterno del terminale.
Verifica
- Testate ogni connessione per confermare la sicurezza
- Controllare che il filo sia posizionato correttamente
- Verificare la continuità con un multimetro
Etichettatura
- Contrassegnare le morsettiere secondo gli schemi elettrici
- Utilizzate gli accessori di identificazione VIOX per ottenere risultati professionali
Per i video dettagliati sull'installazione e la risoluzione dei problemi, visitate la sezione Risorse tecniche del nostro sito web.
Ottenere il vostro Morsetto neutro in ottone libero
Forniamo campioni gratuitamente, basta dirci di cosa avete bisogno
Più di un semplice produttore di morsettiere di neutro in ottone
VIOX non si limita a produrre morsettiere neutre in ottone, ma offre una serie di servizi a valore aggiunto, studiati su misura per soddisfare le esigenze del progetto. Il nostro impegno per l'eccellenza garantisce che ogni cliente riceva un'attenzione personalizzata, una guida esperta e un'assistenza continua durante tutto il suo percorso con noi.
Consultazione del servizio
Sia che le vostre esigenze di morsettiera neutra in ottone siano semplici o complesse, il nostro team fornisce consigli esperti e consulenze tecniche. Per i progetti più complessi, offriamo un supporto ingegneristico approfondito per garantire la selezione e l'applicazione ottimale del prodotto.
Raccomandazioni sui prodotti
Non sapete quale sia la morsettiera neutra in ottone più adatta al vostro sistema di alimentazione? I nostri specialisti forniscono raccomandazioni gratuite e personalizzate in base ai vostri specifici requisiti operativi e ambientali, assicurandovi l'adattamento perfetto.
Supporto logistico
Se non avete uno spedizioniere affidabile, possiamo organizzare il trasporto dalla nostra fabbrica alla sede del vostro progetto senza costi aggiuntivi. Il nostro team logistico assicura una consegna puntuale e sicura per mantenere il vostro progetto nei tempi previsti.
Supporto all'installazione
Avete bisogno di aiuto per l'installazione? Il nostro team tecnico è a disposizione per rispondere alle vostre domande o fornire assistenza pratica. Per i progetti più grandi, possiamo anche inviare un tecnico presso la vostra sede per un'assistenza in loco.
Domande frequenti
Abbiamo raccolto alcune domande comuni dei nostri clienti. Se la vostra domanda non è presente, il nostro servizio clienti è sempre disponibile ad aiutarvi. Saremo lieti di parlare con voi.
Come posso ottenere un preventivo per la morsettiera di neutro in ottone?
Per ottenere un preventivo per la nostra morsettiera neutra in ottone, contattate il nostro servizio clienti. Siamo disponibili 24 ore su 24, 7 giorni su 7. È sufficiente fornire le specifiche del vostro ordine, come il tipo, la dimensione e la quantità. Vi guideremo attraverso l'intero processo di ordinazione.
Qual è il vostro MOQ per l'ordine?
Abbiamo un basso MOQ o quantità minima d'ordine. Potete ordinare anche solo un'unità e noi vi consegneremo secondo le vostre specifiche.
Qual è il tempo di consegna del mio ordine?
Il tempo di consegna standard per la nostra morsettiera neutra in ottone è di 7-10 giorni lavorativi. I tempi di consegna possono estendersi fino a 15 giorni lavorativi a causa del transito. Per ordini personalizzati o all'ingrosso, possiamo discutere i tempi di consegna prima di finalizzare l'ordine.
È possibile ottenere un campione prima di effettuare l'ordine?
Sì, forniamo campioni per la valutazione e l'approvazione. La creazione di campioni richiede in genere da 3 a 7 giorni lavorativi.
Potete fare la morsettiera neutra d'ottone su misura
Sì, offriamo morsettiere neutre in ottone personalizzate. Comunicateci le vostre esigenze e il nostro team di esperti del servizio clienti lavorerà con voi durante il processo di progettazione.
Qual è la garanzia per la morsettiera di neutro in ottone?
Offriamo una garanzia di 3 anni su tutte le morsettiere neutre in ottone che produciamo. Questo ci permette di fornire prodotti di alta qualità. Ogni prodotto viene accuratamente testato prima della consegna.
CONOSCENZE Sulla morsettiera di neutro in ottone
Cosa sono le morsettiere di neutro in ottone
Le morsettiere neutre in ottone sono componenti elettrici essenziali utilizzati nei quadri, nei dispositivi di commutazione e nei sistemi di distribuzione per collegare e distribuire in modo sicuro più fili neutri, offrendo elevata conduttività, resistenza alla corrosione e caratteristiche di sicurezza per una gestione efficiente dell'alimentazione.
Proprietà del materiale in ottone
Terminazione del filo neutro
Queste morsettiere, che fungono da punto di connessione comune per i fili neutri, facilitano la distribuzione efficiente della corrente e la protezione dei circuiti. Sono progettati per ospitare più fili neutri, utilizzando in genere connessioni a vite per una terminazione sicura dei fili. Disponibili in varie configurazioni, come collegamenti a 4 o 8 vie, questi blocchi possono essere personalizzati in lunghezza o numero di punti di connessione per soddisfare requisiti specifici. Molti modelli sono compatibili con fili di rame e di alluminio, il che ne aumenta la versatilità in diverse configurazioni elettriche.
Caratteristiche di prevenzione della corrosione
La prevenzione della corrosione è un aspetto cruciale delle morsettiere neutre in ottone, che ne aumenta la longevità e l'affidabilità negli impianti elettrici. Questi componenti sono spesso placcati con materiali come lo stagno o il nichel per creare una barriera protettiva contro l'ossidazione e la corrosione. Questo processo di placcatura non solo prolunga la durata delle morsettiere, ma garantisce anche una conducibilità elettrica costante nel tempo. Inoltre, l'intrinseca resistenza alla corrosione dell'ottone contribuisce alla durata complessiva di questi componenti, rendendoli adatti all'uso in varie condizioni ambientali e riducendo la necessità di frequenti sostituzioni negli impianti elettrici.
Applicazioni delle morsettiere
Ampiamente utilizzato in vari settori industriali, tra cui quello automobilistico, elettrico, elettronico, delle telecomunicazioni e marino.
Essenziale per la strutturazione dei sistemi di protezione dei circuiti, quali interruttori differenziali (RCD), interruttori automatici e interruttori miniaturizzati (MCB).
Le sbarre collettrici in rame consentono di distribuire in modo efficiente la corrente nei quadri, rendendole indispensabili per le applicazioni di distribuzione e controllo dell'energia.
Versatile per l'uso in scatole di giunzione, involucri e connessioni di strumentazione, offre soluzioni affidabili e durature per i diversi requisiti dell'impianto elettrico.
Errori comuni di installazione e come evitarli
Quando si installano morsettiere di neutro in ottone, diversi errori comuni possono compromettere la sicurezza e la funzionalità. Un errore frequente è il dimensionamento errato dei fili, che può portare al surriscaldamento e a potenziali rischi di incendio.. Per evitare questo problema, calcolare attentamente il calibro del filo appropriato in base al carico previsto e seguire le linee guida del settore.
Un altro errore critico è il serraggio inadeguato dei collegamenti. I collegamenti allentati possono causare scarsa conduttività, surriscaldamento e persino incendi elettrici.. Per evitare che ciò accada:
Utilizzare un cacciavite dinamometrico per garantire un serraggio corretto.
Seguire i valori di coppia specificati dal produttore
Evitare un serraggio eccessivo, che potrebbe danneggiare i fili o i terminali.
Ispezionare e mantenere regolarmente i collegamenti per evitare l'allentamento nel tempo.
Inoltre, un'etichettatura impropria e un cablaggio disorganizzato possono generare confusione durante la manutenzione e aumentare il rischio di errori.. Implementate sistemi di etichettatura chiari e utilizzate tecniche di gestione dei cavi, come vaschette o canaline, per mantenere i fili organizzati e facilmente identificabili.. Infine, prima di intervenire su qualsiasi impianto elettrico, verificare sempre l'assenza di tensione con un tester non a contatto correttamente funzionante, per garantire la sicurezza..
Selezione della morsettiera giusta
Nella scelta della morsettiera in ottone più adatta alla vostra applicazione, considerate i seguenti fattori chiave:
Corrente nominale: Scegliere una morsettiera in grado di gestire la corrente massima del circuito..
Tensione nominale: Assicurarsi che la tensione nominale del blocco sia superiore alla tensione massima del sistema..
Compatibilità con le dimensioni dei fili: Selezionare un blocco in grado di accogliere il calibro del filo in uso..
Numero di connessioni: Determinare il numero di fili da collegare e scegliere un blocco con un numero sufficiente di terminali..
Condizioni ambientali: Per gli ambienti difficili, scegliere blocchi con una maggiore resistenza alla corrosione o una placcatura speciale..
Opzioni di montaggio: Valutare se è necessario il montaggio su guida DIN o su superficie in base ai requisiti di installazione..
Certificazioni di sicurezza: Cercare blocchi che soddisfino gli standard industriali e le certificazioni rilevanti per l'applicazione..
Inoltre, bisogna considerare le esigenze specifiche del progetto, come i vincoli di spazio o la necessità di espansione modulare. Per le applicazioni critiche, consultate un ingegnere elettrico qualificato per assicurarvi che la morsettiera scelta soddisfi tutti i requisiti di sicurezza e di prestazione..
Test dei terminali in ottone
Per garantire l'affidabilità e la sicurezza delle morsettiere in ottone, vengono eseguiti diversi test fondamentali:
Test elettrici: Comprendono test di resistenza alla tensione impulsiva, test di resistenza alla corrente di breve durata e test di isolamento. Questi test verificano la capacità della morsettiera di gestire i picchi di tensione, i cortocircuiti e di mantenere un isolamento adeguato..
Test meccanici: I test di flessione e di estrazione sono condotti per verificare la sicurezza meccanica e l'affidabilità del collegamento dei fili. I test di vibrazione e urto simulano le condizioni reali per garantire la durata..
Test sui materiali: Vengono eseguiti test di carico a lungo termine ad alte temperature e test di invecchiamento simulato per verificare le prestazioni della morsettiera nel tempo..
Verifica delle distanze di isolamento e di dispersione: Assicura la conformità ai valori nominali di tensione e ai requisiti di isolamento1.
Test di resistenza alla fiamma: Le morsettiere sono sottoposte a trattamenti alla fiamma per valutarne le proprietà di resistenza al fuoco.
Quando si testano le morsettiere in ottone in applicazioni pratiche, utilizzare un multimetro per verificare la continuità e i livelli di tensione corretti. Seguire sempre i protocolli di sicurezza e le linee guida del produttore quando si eseguono i test. Per le applicazioni critiche, si consiglia di far eseguire test professionali per garantire la conformità agli standard e alle normative vigenti.
Dominanza della morsettiera in ottone di Yueqing
Yueqing, una città a livello di contea nella provincia di Zhejiang, in Cina, è diventata un centro importante nel mercato globale delle morsettiere in ottone. Spesso definita la "città elettrica" della Cina, ospita numerosi produttori specializzati in componenti elettrici, tra cui le morsettiere in ottone. Tra questi, VIOX Electric si distingue come uno dei principali artefici della notevole presenza sul mercato della città.
La posizione dominante di Yueqing in questo settore è guidata da diversi fattori: la concentrazione di produttori specializzati, il sostegno del governo alla crescita industriale, le capacità produttive avanzate, l'integrazione delle tecnologie intelligenti e dell'IoT nella produzione e una forte enfasi su ricerca e sviluppo. Nonostante le sfide, come le tensioni commerciali e la fluttuazione dei costi delle materie prime, i produttori di morsettiere in ottone di Yueqing riforniscono una parte significativa dei mercati nazionali e globali, in particolare nei segmenti di prodotto medio-bassi.
Terminale in ottone Panoramica del processo di produzione
Per garantire l'affidabilità e la sicurezza delle morsettiere in ottone, vengono eseguiti diversi test fondamentali:
Test elettrici: Comprendono test di resistenza alla tensione impulsiva, test di resistenza alla corrente di breve durata e test di isolamento. Questi test verificano la capacità della morsettiera di gestire i picchi di tensione, i cortocircuiti e di mantenere un isolamento adeguato..
Test meccanici: I test di flessione e di estrazione sono condotti per verificare la sicurezza meccanica e l'affidabilità del collegamento dei fili. I test di vibrazione e urto simulano le condizioni reali per garantire la durata..
Test sui materiali: Vengono eseguiti test di carico a lungo termine ad alte temperature e test di invecchiamento simulato per verificare le prestazioni della morsettiera nel tempo..
Verifica delle distanze di isolamento e di dispersione: Assicura la conformità ai valori nominali di tensione e ai requisiti di isolamento.
Test di resistenza alla fiamma: Le morsettiere sono sottoposte a trattamenti alla fiamma per valutarne le proprietà di resistenza al fuoco.
Quando si testano le morsettiere in ottone in applicazioni pratiche, utilizzare un multimetro per verificare la continuità e i livelli di tensione corretti. Seguire sempre i protocolli di sicurezza e le linee guida del produttore quando si eseguono i test. Per le applicazioni critiche, si consiglia di far eseguire test professionali per garantire la conformità agli standard e alle normative vigenti.
Richiedi una morsettiera di neutro in ottone
VIOX Electric è pronta ad assistervi nelle vostre esigenze di morsettiere neutre in ottone OEM. Offriamo soluzioni di alta qualità e convenienti.
