Gunakan sakelar kontrol ketika seseorang atau mekanisme mesin dapat mengoperasikan sirkuit kontrol dengan peringkat yang sesuai secara langsung. Gunakan relay ketika sinyal listrik harus mengoperasikan kontak dari jarak jauh, melipatgandakan kontak, menghubungkan sirkuit, atau mengimplementasikan logika kontrol sederhana. Gunakan keduanya ketika sakelar manual memberikan perintah dan relai melakukan tahap penyaklaran yang dioperasikan secara elektrik.
Tidak satu pun perangkat yang secara otomatis menyediakan proteksi arus lebih, proteksi beban lebih, atau isolasi yang aman. Fungsi-fungsi tersebut mungkin memerlukan pemutus sirkuit, sekering, relai beban lebih, kontaktor, sakelar pemutus, atau perangkat lain yang dipilih untuk sirkuit yang sebenarnya.
Relai vs Sakelar: Matriks Keputusan Cepat
| Poin keputusan | Sakelar kontrol | Relai kontrol | Gunakan keduanya |
|---|---|---|---|
| Apa yang mengubah status kontak? | Aktuasi manusia atau mekanis secara langsung | Input listrik memberi energi atau mengendalikan relai | Sakelar membuat perintah; relai membuat output yang dioperasikan secara elektrik |
| Perintah manual lokal | Biasanya pilihan yang paling sederhana | Tidak cukup dengan sendirinya jika seseorang membutuhkan operator | Sesuai jika perintah manual harus masuk ke sirkuit otomatis atau jarak jauh |
| PLC, sensor, timer, atau perintah jarak jauh | Biasanya bukan antarmuka akhir kecuali sumber tersebut mengoperasikan sakelar secara fisik | Pilihan yang tepat jika input dan relai kompatibel | Berguna jika kontrol manual lokal dan kontrol elektrik otomatis harus ada bersamaan |
| Beberapa jalur output NO/NC dari satu perintah | Dimungkinkan dengan sakelar multi-kontak yang sesuai | Alasan umum untuk menggunakan relai dengan beberapa kontak | Berguna jika operator manual harus membuat beberapa jalur kontrol yang terpisah secara elektrik |
| Masalah tegangan kontrol atau antarmuka output | Tidak menerjemahkan perintah elektrik dengan sendirinya | Dapat menyediakan antarmuka jika rating dan isolasi telah diverifikasi | Sakelar memerintahkan koil relai; kontak relai mengoperasikan sirkuit berikutnya |
| Beban daya akhir | Hanya jika sakelar yang tepat dinyatakan untuk tugas beban tersebut | Hanya jika kontak relai yang tepat dinyatakan untuk tugas beban tersebut | Relai dapat memerintahkan kontaktor ketika perangkat kontrol tidak boleh menyalakan beban akhir |
| Proteksi atau isolasi aman | Tidak diasumsikan | Tidak diasumsikan | Peralatan proteksi atau pemutus terpisah mungkin masih diperlukan |
Oleh karena itu, pertanyaan praktisnya bukanlah “Komponen mana yang lebih baik?” Melainkan:
Bagaimana perintah harus dibuat, bagaimana perintah tersebut harus ditransfer, dan perangkat mana yang dinyatakan untuk menyalakan beban aktual?
Apa Arti “Sakelar” dalam Perbandingan Ini
Artikel ini membandingkan relai dengan sakelar kontrol industri—sebagai contoh, tombol tekan, sakelar pemilih, sakelar kaki, atau sakelar kontrol yang dioperasikan posisi. Perangkat-perangkat ini mengubah satu atau lebih kontak kontrol melalui tindakan manusia atau mekanis secara langsung.
Kata beralih juga dapat mendeskripsikan isolator, sakelar pemutus beban, sakelar transfer, sakelar dinding rumah tangga, atau elemen penyakelaran semikonduktor. Produk-produk tersebut memiliki fungsi dan batasan standar produk yang berbeda, sehingga tidak dapat digabungkan ke dalam satu perbandingan relai universal.
Peringatan yang sama berlaku untuk relay. Halaman ini membahas relai kontrol dan relai elektromekanis dasar yang digunakan untuk menyakelarkan sinyal kontrol atau beban yang dinyatakan. Relai proteksi, relai keselamatan, relai waktu, relai pemantauan, dan relai solid-state memerlukan aturan pemilihan tambahan.
Untuk model mental relai kontrol yang lebih luas, lihat Apa Itu Relai Kontrol?. Untuk perilaku operator, posisi, dan blok kontak, lihat Apa Itu Sakelar Pemilih?.

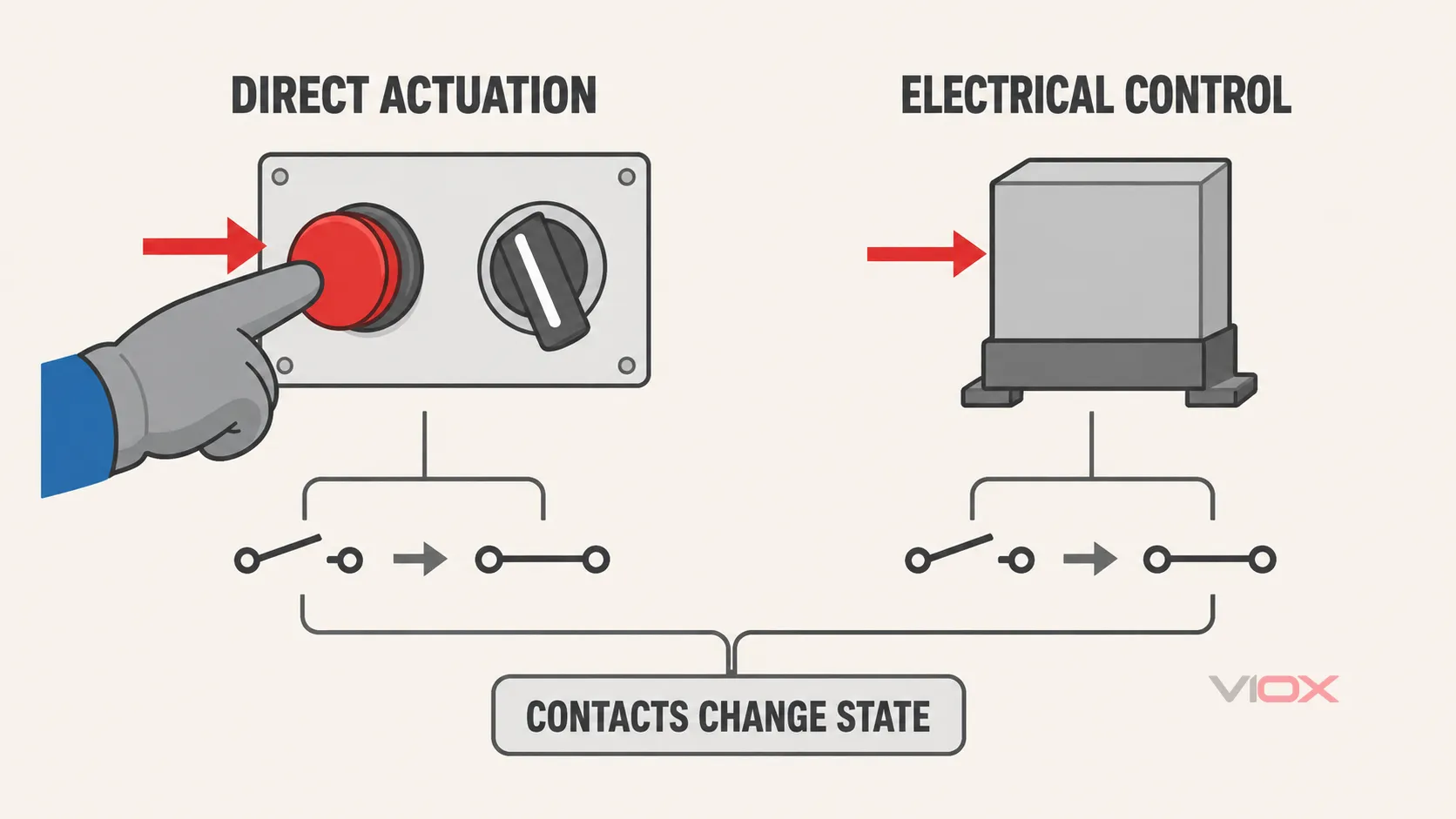

Perbedaan Intinya Adalah Aktuasi, Bukan Bentuk Kontak
Sakelar kontrol mekanis dan relai elektromekanis keduanya dapat berisi kontak normal terbuka (NO), normal tertutup (NC), atau kontak ubah-alih (changeover). Mereka bahkan mungkin menggunakan terminologi kontak SPST, SPDT, DPST, atau DPDT yang sama. Perbedaan pentingnya adalah apa yang menyebabkan kontak tersebut berubah status.
- A sakelar kontrol digerakkan secara langsung oleh operator atau mekanisme mesin.
- Sebuah relai elektromekanis mengubah status saat koilnya menerima input listrik yang kompatibel.
Hal ini mengarah pada peran sirkuit yang berbeda. Sakelar sering kali menjadi titik perintah—tombol yang ditekan oleh operator atau posisi yang dideteksi oleh mekanisme. Relai sering kali menjadi perantara yang menerima perintah dan membuat satu atau lebih output kontak baru.
Namun, hindari empat jalan pintas yang lemah:
- Sakelar tidak selalu dioperasikan secara manual. Sakelar batas, tekanan, pelampung, dan sakelar pilot lainnya dapat digerakkan oleh kondisi fisik.
- Relai tidak selalu menyalakan daya tinggi. Relai kontrol hanya boleh menyalakan koil kontaktor, input PLC, indikator, interlock, atau sinyal level rendah.
- Relai tidak secara otomatis memiliki rating yang lebih tinggi daripada sakelar. Kesesuaian bergantung pada rating kontak dan beban kerja yang tepat, bukan pada nama produk.
- Relai tidak secara otomatis menyediakan isolasi yang aman atau proteksi sirkuit. Kesimpulan tersebut memerlukan data produk yang dinyatakan dan desain sistem kelistrikan yang lengkap.
Panduan VIOX untuk Kontak SPST, SPDT, DPST, dan DPDT menjelaskan bentuk kontak yang digunakan bersama oleh sakelar dan relai.
Lima Pertanyaan yang Menentukan Arsitektur yang Tepat
1. Dari mana perintah tersebut berasal?
Jika perintah berasal dari seseorang yang memutar selektor atau menekan tombol, sakelar kontrol adalah perangkat input yang wajar. Jika perintah berasal dari programmable logic controller (PLC), sensor, timer, perangkat pemantau, atau sirkuit jarak jauh, relai mungkin merupakan antarmuka yang dioperasikan secara elektrik yang tepat.
Sebuah mesin mungkin memerlukan keduanya. Sebagai contoh, selektor AUTO/MANUAL dapat menentukan jalur perintah mana yang diaktifkan sementara relai melakukan penyaklaran elektrik di hilir.
2. Apakah kontrol harus dilakukan dari jarak jauh atau secara otomatis?
Sakelar yang dioperasikan secara langsung memerlukan aktuasi fisik di lokasinya. Relai memungkinkan sinyal elektrik dari lokasi lain atau sistem kontrol untuk mengubah kontak output.
Jarak saja tidak membuktikan bahwa relai diperlukan. Penurunan tegangan kabel, kompatibilitas elektromagnetik, tegangan kontrol, perilaku gangguan, dan aturan instalasi harus dievaluasi. Prinsip yang berguna adalah bahwa relai dapat menempatkan tahap kontak yang dioperasikan secara elektrik di dekat sirkuit yang dikontrol sementara perintah inisiasi berasal dari tempat lain.
3. Berapa banyak jalur kontak yang harus dikontrol oleh satu perintah?
Sakelar multi-kontak yang sesuai dapat mengoperasikan beberapa kontak secara mekanis. Relai juga dapat mengoperasikan beberapa kontak NO, NC, atau changeover dari satu perintah koil. Pilihannya bergantung pada apakah jalur tersebut harus mengikuti tindakan operator langsung atau sinyal elektrik.
Jika desain memerlukan kontak tambahan di luar yang tersedia pada perangkat inisiasi, relai dapat menyediakan penggandaan kontak. Setiap kutub harus tetap diverifikasi untuk beban dan kondisi sirkuitnya masing-masing.
4. Berapakah beban sakelar yang sebenarnya?
Jangan memilih perangkat hanya berdasarkan nilai ampere pada judul. Identifikasi apa yang akan disakelari oleh kontak tersebut:
- input PLC;
- input indikator atau alarm;
- koil kontaktor atau solenoid;
- lampu atau catu daya elektronik dengan arus masuk (inrush);
- pemanas, motor, atau beban daya lainnya;
- AC atau DC pada tegangan operasi yang sebenarnya.
Dua kontak yang membawa arus stabil yang sama dapat mengalami tekanan saat menyambung dan memutus yang sangat berbeda. Verifikasi kategori beban, tegangan, arus, data arus masuk (inrush) atau pemanfaatan, frekuensi penyaklaran, dan ketahanan elektrikal yang dinyatakan produsen untuk tugas yang dimaksud.
5. Apa yang harus terjadi setelah hilangnya suplai perintah atau kontrol?
Sakelar yang dipertahankan (maintained) biasanya tetap berada pada posisi mekanis yang dipilih sampai dioperasikan kembali. Sakelar sesaat atau pegas pengembali akan kembali saat dilepaskan. Relai non-latching konvensional biasanya kembali ke status kontak tidak berenergi saat suplai koilnya dilepas, sementara relai latching berperilaku berbeda.
Perilaku ini memengaruhi keputusan mulai ulang, status gagal (fail-state), dan logika kontrol. Perilaku tersebut dengan sendirinya tidak membentuk fungsi keselamatan. Kontrol terkait keselamatan memerlukan arsitektur, komponen, diagnostik, dan validasi yang tepat di luar sakelar atau relai kontrol biasa.
Kapan Sakelar Kontrol Saja Sudah Cukup
Sakelar saja mungkin sudah memadai jika semua hal berikut benar:
- tindakan manusia atau mekanis langsung adalah perintah yang diperlukan;
- kontak sakelar secara eksplisit diberi nilai (rated) untuk sirkuit dan tugas beban yang dikontrol;
- kutub, lemparan (throws), serta perilaku dipertahankan atau sesaat yang diperlukan tersedia;
- aktuasi elektrik jarak jauh, penggandaan kontak, atau konversi antarmuka tidak diperlukan;
- sistem lengkap menyediakan perlindungan dan pemutusan yang diperlukan secara terpisah.
Contohnya termasuk sakelar pemilih yang mengirimkan input kontrol ke PLC atau tombol tekan dengan rating yang sesuai yang mengoperasikan beban sirkuit kontrol yang kompatibel. Ini tidak berarti bahwa operator panel biasa harus menyalakan motor atau beban daya berat lainnya secara langsung.
Kapan Relai Menjadi Elemen Kontrol yang Lebih Baik
Relai mungkin tepat digunakan ketika kontak harus merespons perintah elektrik alih-alih tindakan fisik langsung. Alasan keputusan yang umum meliputi:
- PLC, sensor, pengatur waktu, atau sirkuit jarak jauh memberikan perintah;
- satu input harus membuat beberapa output kontak;
- output sumber dan perangkat yang dikendalikan memerlukan tahap antarmuka yang terverifikasi;
- output kontak yang dapat diganti diinginkan di antara pengontrol dan perangkat kontrol hilir;
- diperlukan logika permisif, interlock, atau status yang dikabelkan secara sederhana.
“Antarmuka” bukanlah jaminan mutlak atas kompatibilitas atau pemisahan galvanik. Koil relai harus sesuai dengan sumbernya, kontak harus sesuai dengan setiap beban yang dialihkan, dan data isolasi yang dinyatakan harus mendukung pengaturan sirkuit tersebut.

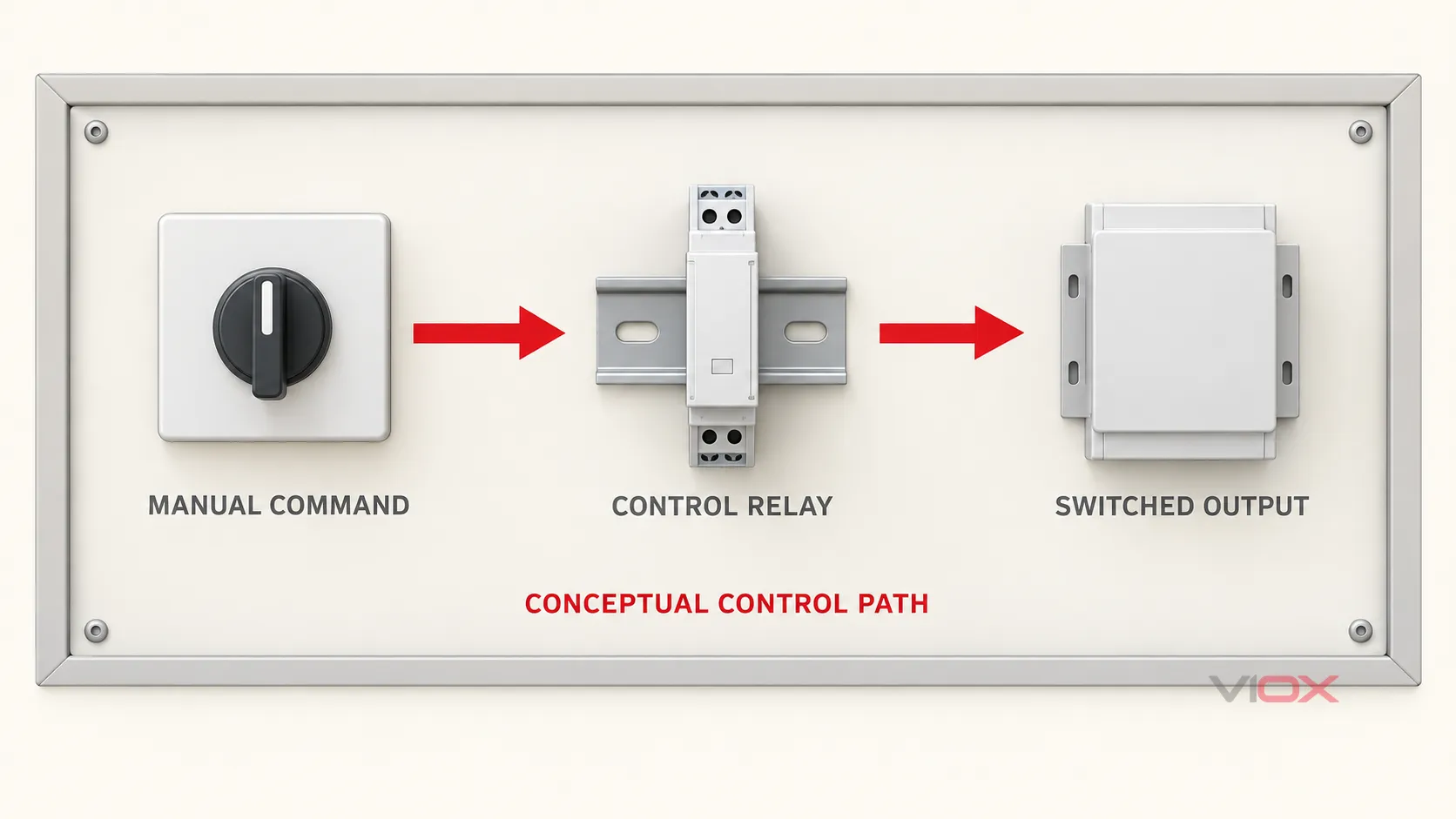

Kapan Sirkuit Membutuhkan Sakelar dan Relai
Banyak sirkuit industri menggunakan sakelar dan relai sebagai perangkat pelengkap, bukan sebagai alternatif:
Tindakan operator atau mesin
↓
Kontak sakelar kontrol
↓ perintah
Koil/input relai
↓ tindakan
Kontak output relai
↓
Perangkat kontrol hilir
Pertimbangkan panel konseptual di mana operator memilih RUN. Sakelar pemilih menutup jalur kontrol yang memberi energi pada koil relai yang kompatibel. Satu kontak relai mengirimkan permintaan jalankan ke perangkat kontrol hilir, sementara yang lain menyediakan indikasi terpisah atau jalur interlock.
Arsitektur ini dapat menyediakan pentahapan perintah dan penggandaan kontak, namun tidak menetapkan koneksi terminal, kompatibilitas tegangan, atau kinerja keselamatan untuk mesin yang sebenarnya. Detail tersebut harus berasal dari data produk dan desain sistem yang tepat.
Kapan Kedua Perangkat Tersebut Bukan Jawaban yang Lengkap
Hasil yang benar terkadang bukan sakelar maupun relai yang bekerja sendiri.
Beban akhir memerlukan kontaktor
Jika sirkuit harus berulang kali menyalakan motor, bank pemanas, pencahayaan berkelompok, atau tugas daya lain yang dinyatakan, kontaktor mungkin merupakan elemen penyaklaran akhir yang tepat. Sakelar kontrol atau relai dapat memerintahkan koilnya, sementara kontak utama kontaktor menyalakan beban.
Perbedaannya didasarkan pada peran sirkuit dan tugas yang dinyatakan, bukan ambang batas arus universal. Lihat Kontaktor vs Relai Kontrol untuk batas tahap daya.
Sirkuit memerlukan proteksi
Sakelar kontrol dan relai biasa umumnya tidak menggantikan perangkat proteksi yang diperlukan untuk kondisi hubung singkat atau beban lebih. Proteksi harus dipilih dan dikoordinasikan untuk konduktor, beban, perangkat penyaklaran, dan kondisi gangguan yang tersedia.
Sirkuit memerlukan fungsi pemutusan atau isolasi
Membuka kontak kontrol tidak secara otomatis setara dengan memutuskan atau mengisolasi sirkuit daya. Jika tugasnya adalah pemutusan yang aman, isolasi pemeliharaan, atau pemutusan beban, pilih peralatan yang dinyatakan untuk fungsi tersebut dan ikuti aturan pemasangan yang berlaku.
Bandingkan Peringkat pada Dasar yang Sama
Nama komponen tidak memberikan informasi yang cukup untuk pemilihan. Bandingkan sirkuit dan rating yang sebenarnya.
| Spesifikasi | Sakelar kontrol | Relai kontrol | Mengapa hal ini mengubah keputusan |
|---|---|---|---|
| Aktuasi | Operator atau mekanisme, termasuk aksi tertahan atau sesaat | Koil atau input elektrik yang ditentukan | Menentukan bagaimana perintah dibuat |
| Formulir kontak | Blok NO, NC, atau changeover yang diperlukan dan jumlah kutub | Kontak NO, NC, atau changeover yang diperlukan dan jumlah kutub | Menentukan jalur kontrol yang tersedia |
| Tugas kontak | Tegangan, AC/DC, jenis beban, kategori pemanfaatan jika dinyatakan, tekanan saat membuat/memutus arus | Pemeriksaan tugas kontak yang sama, terlepas dari rating koil | Mencegah pemilihan hanya berdasarkan arus utama |
| Persyaratan input | Gaya mekanis, langkah, pengaturan kunci/gagang/operator jika berlaku | Tegangan koil, jenis AC/DC, frekuensi atau polaritas jika berlaku, perilaku pickup dan pelepasan, kebutuhan daya | Menentukan kompatibilitas dengan sumber perintah |
| Pola pengoperasian | Frekuensi aktuasi manusia atau mesin | Laju perintah elektrik dan siklus kerja relai | Mempengaruhi ketahanan dan kesesuaian termal |
| Lingkungan | Pemasangan, selungkup, paparan masuknya benda asing, suhu, getaran, dan akses | Pemasangan, soket, jarak, suhu, getaran, dan kemudahan servis | Menentukan integrasi fisik dan kesesuaian produk |
| Perilaku kegagalan | Dipertahankan, pegas kembali, status kontak, pertimbangan kegagalan mekanis | Kondisi tidak berenergi, perilaku penguncian jika berlaku, pertimbangan kegagalan kontak atau koil | Mendukung analisis status kontrol dan mulai ulang |
Pisahkan koil dan kontak relai
Sebuah relai memiliki setidaknya dua domain peringkat:
- The peringkat koil atau input memberi tahu Anda bagaimana relai digerakkan.
- The peringkat kontak memberi tahu Anda apa yang dapat dialihkan oleh setiap kontak output di bawah kondisi yang dinyatakan.
Penandaan koil 24 V DC tidak berarti kontak dibatasi pada 24 V DC, dan tidak membuktikan bahwa kontak tersebut dapat menyalakan beban AC atau DC tertentu. Sebaliknya, peringkat kontak tidak memberi tahu Anda apakah output PLC dapat menyuplai kebutuhan pickup koil atau menoleransi transien penyaklarannya.
Standar menentukan cakupan produk, bukan persetujuan aplikasi
IEC 60947-5-1:2024 berlaku untuk perangkat sirkuit kontrol elektromekanis dan elemen penyaklaran yang digunakan untuk fungsi seperti mengontrol, memberi sinyal, dan mengunci dalam batas yang dinyatakan. Cakupannya mencakup kategori seperti sakelar kontrol manual dan sakelar kontrol yang dioperasikan secara elektromagnetik.
IEC 61810-1 berlaku untuk relai dasar elektromekanis yang digabungkan ke dalam peralatan tegangan rendah dalam cakupannya. Tampilan atau nama generik perangkat tidak membuktikan standar mana yang berlaku, dan mengutip salah satu standar tidak membuktikan bahwa model VIOX tertentu telah disertifikasi atau sesuai untuk sirkuit tertentu.
Verifikasi lembar data, deklarasi, sertifikat yang tepat jika diperlukan, dan persyaratan perakitan lengkap sebelum membuat klaim tingkat produk.
Lembar Kerja Spesifikasi Pra-Pemesanan
Lengkapi kolom-kolom ini sebelum membandingkan model:
- Sumber perintah: orang, mekanisme mesin, PLC, sensor, pengatur waktu, atau sirkuit jarak jauh.
- Arsitektur yang diperlukan: sakelar, relai, keduanya, atau perangkat penyakelaran lainnya.
- Catu daya kontrol: tegangan nominal, AC atau DC, frekuensi jika berlaku, polaritas, dan arus yang tersedia.
- Tugas kontak: daftar setiap perangkat atau sinyal yang akan disakelarkan oleh setiap kontak.
- Susunan kontak: jumlah kontak NO, NC, dan changeover; perilaku maintained atau momentary jika relevan.
- Beban kerja: tegangan operasi, arus stabil, kondisi making atau inrush, kondisi breaking, tipe AC/DC, dan kategori pemanfaatan jika dinyatakan.
- Pola pengoperasian: frekuensi penyakelaran yang diharapkan serta ketahanan elektrikal dan mekanikal yang diperlukan.
- Integrasi fisik: ukuran operator panel, soket relai atau metode pemasangan, terminal, ruang yang tersedia, indikasi, dan akses servis.
- Lingkungan: kondisi selungkup, suhu, kontaminasi, getaran, dan perlindungan masuknya benda asing (ingress protection) yang diperlukan pada tingkat perakitan.
- Batasan sistem: proteksi arus lebih terpisah, proteksi beban lebih, kontaktor, fungsi keselamatan, dan sarana pemutus jika diperlukan.
- Bukti: lembar data yang tepat, standar yang berlaku, persetujuan untuk pasar tujuan, dan dokumentasi perakitan.
Aturan Pemilihan Akhir
Pilih sakelar kontrol ketika sirkuit memerlukan perintah langsung lokal atau yang diinisiasi secara mekanis dan sakelar tersebut dinyatakan untuk tugas kontak. Pilih relay ketika perintah elektrik harus membuat satu atau lebih output kontak yang kompatibel. Pilih keduanya ketika perintah manual atau mekanis harus masuk ke tahap kontrol yang dioperasikan secara elektrik.
Memilih kategori perangkat lain ketika tugasnya adalah penyaklaran beban daya, perlindungan hubung singkat atau beban lebih, kontrol terkait keselamatan, atau isolasi sirkuit daya. Spesifikasi teraman dimulai dengan peran sirkuit dan tugas beban—bukan dengan asumsi bahwa relai hanyalah “sakelar yang lebih kuat.”
Setelah menentukan arsitektur, bandingkan yang relevan perangkat kontrol dan pensinyalan VIOX atau kirim lembar kerja yang telah dilengkapi ke [email protected] untuk tinjauan tingkat model.
