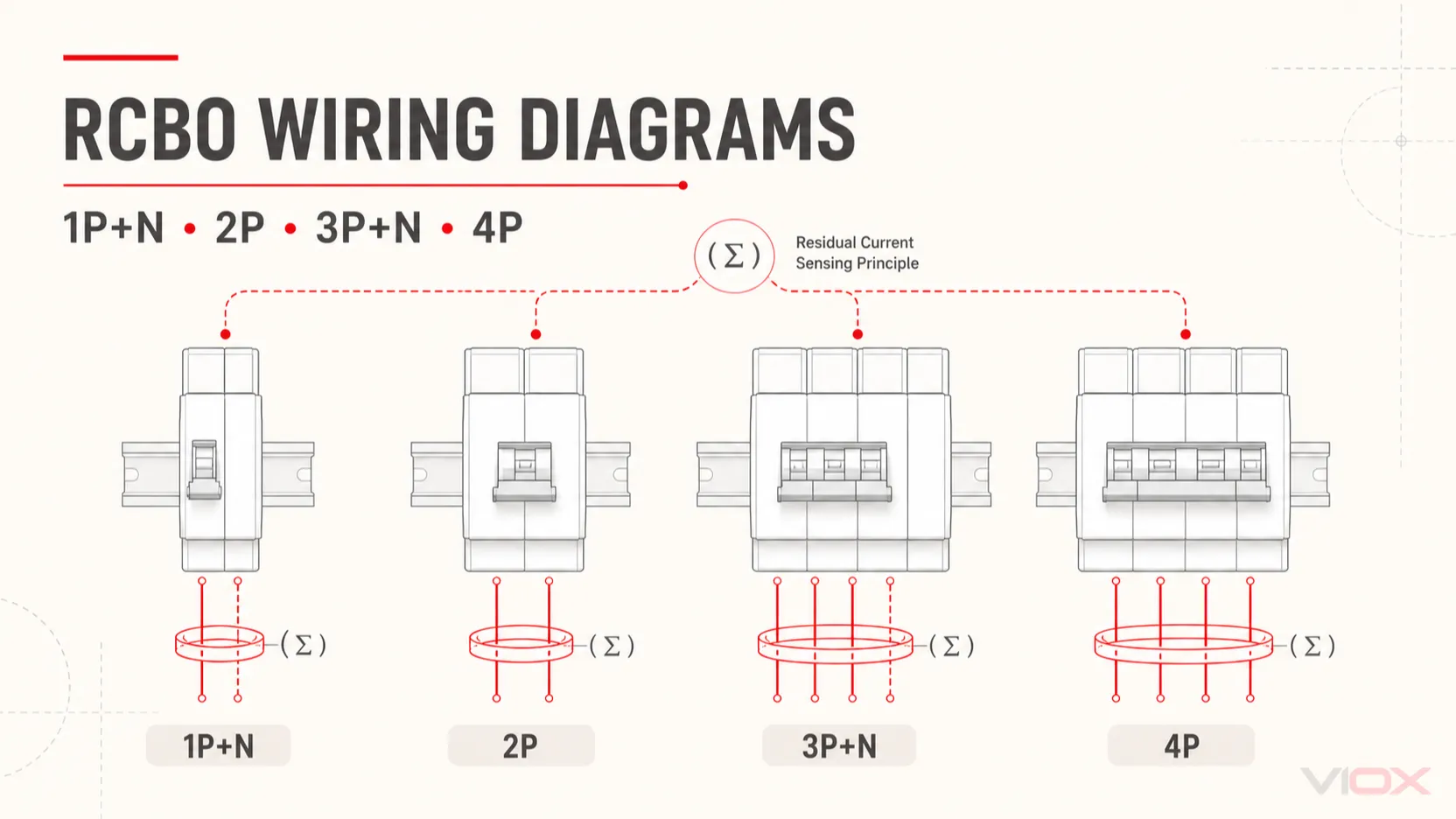

Diagram pengabelan RCBO harus mengidentifikasi tiga hal berbeda: konduktor mana yang melewati sistem penginderaan arus sisa, kutub mana yang terbuka secara bersamaan, dan kutub mana yang memiliki perlindungan arus lebih. Hal-hal ini saling berkaitan, namun tidak dapat dipertukarkan.
Untuk sirkuit fase tunggal, set yang dipantau biasanya mencakup fase (line) dan netral. Untuk sirkuit tiga fase empat kawat, biasanya mencakup L1, L2, L3, dan netral. Pembumian pelindung (PE) tidak membawa arus beban normal dan tetap berada di luar jalur arus beban yang diputus dan dipantau oleh RCBO.
Batas keamanan: Diagram di bawah ini menjelaskan jalur konduktor; diagram tersebut bukan merupakan instruksi pemasangan. Pekerjaan papan distribusi tetap harus diselesaikan dan diverifikasi oleh profesional kelistrikan yang berkualifikasi. Diagram nomor katalog RCBO yang tepat, instruksi pabrikan, aturan pengabelan yang berlaku, dan persyaratan sistem panel selalu diutamakan.
Referensi Cepat Diagram Pengabelan RCBO
| Penandaan perangkat | Konteks sirkuit tipikal | Konduktor dalam perbandingan arus sisa | Pengaturan arus lebih umum | Detail netral untuk diverifikasi | Jangan berasumsi |
|---|---|---|---|---|---|
| 1P + N | Sirkuit akhir L+N satu fase | L dan N | Fase umumnya memiliki pemutus arus lebih | Terminal sakelar, netral solid, kabel terbang (flying lead), atau netral plug-on | Posisi terminal, arah suplai, atau penyaklaran netral |
| 2P | Fasa tunggal L+N atau sirkuit dua konduktor lain yang disetujui | Kedua konduktor pembawa arus | Satu atau kedua kutub, tergantung pada desainnya | Kutub mana yang ditetapkan sebagai N dan apakah kedua kutub dilindungi | Dua kutub fisik berarti dua pelepas arus lebih yang identik |
| 3P + N | Sirkuit tiga fasa empat kawat | L1, L2, L3, dan N | Kutub tiga fasa umumnya memiliki pelepas arus lebih | Apakah N sakelar, bagaimana cara menghubungkannya, dan urutan pengoperasiannya | Konstruksi 3P+N setiap produsen adalah sama |
| 4P | Sirkuit tiga fasa empat kawat | L1, L2, L3, dan N | Harus dikonfirmasi dari diagram fungsional | Posisi kutub netral, perlindungan, dan urutan penyaklaran | Keempat kutub berisi pelepas arus lebih yang identik |
VIOX menyediakan RCBO dalam konfigurasi 1P+N, 2P, 3P+N, dan 4P. Tabel ini hanya mengidentifikasi topologi; gunakan lembar data model VIOX yang tepat untuk mengonfirmasi tata letak terminal dan fungsi internalnya.
Cara Membaca Diagram
Diagram konseptual menggunakan tata bahasa visual yang sama di seluruh bagian:
[OC]berarti konduktor memiliki pelepas arus lebih dalam susunan fungsional yang diilustrasikan.[SW]berarti kutub disaklar secara mekanis namun tidak diidentifikasi di sini sebagai kutub yang terlindungi dari arus lebih.(Σ)adalah batas penginderaan arus sisa. Setiap konduktor pembawa arus normal yang termasuk dalam sirkuit yang dilindungi harus mengikuti jalur yang ditentukan oleh perangkat.TESTadalah sirkuit uji internal perangkat. Koneksinya dapat membuat arah suplai menjadi penting.PEadalah pembumian pelindung (protective earth). Jalur ini melewati RCBO dan tetap tersambung secara kontinu ke beban.SUPLAIdanLOADadalah sisi fungsional, bukan posisi terminal atas dan bawah yang universal.
Simbol-simbol ini menjelaskan fungsi, bukan komponen internal fisik dari setiap RCBO. Skema yang tercetak pada perangkat atau lembar instruksinya mungkin menggunakan simbol yang berbeda.
Aturan Keseimbangan Arus yang Dimiliki Setiap RCBO

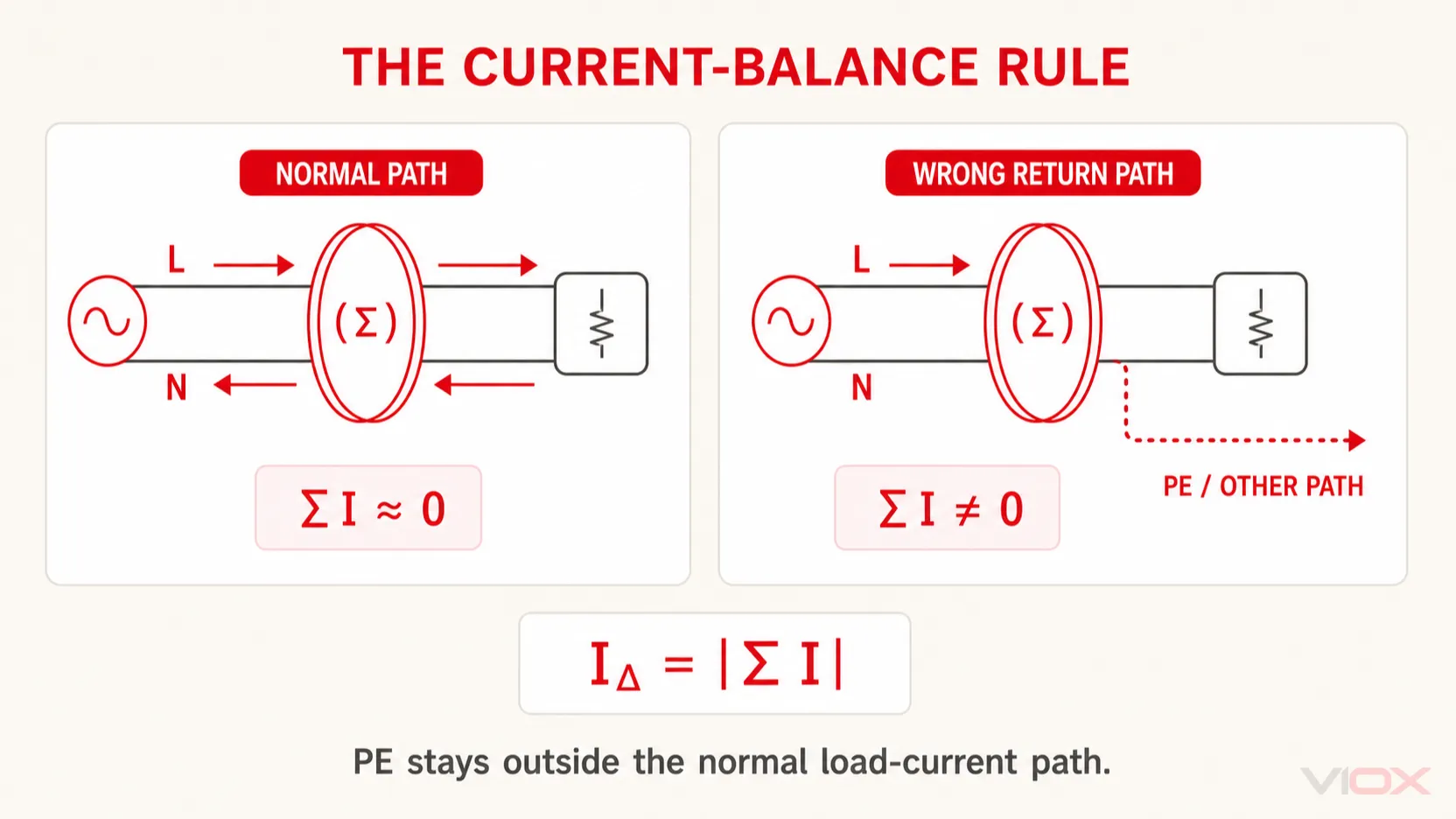

Sebuah RCBO membandingkan arus sesaat pada semua konduktor di dalam batas penginderaan arus sisa. Dalam bentuk yang disederhanakan:
IΔ = |Σ I(konduktor yang dipantau)|
Untuk sirkuit L+N, arus beban yang keluar melalui L harus kembali melalui jalur N pada RCBO yang sama. Untuk sirkuit tiga fase empat kawat, jumlah vektor mencakup L1, L2, L3, dan N. Arus fase tidak harus bernilai sama secara numerik; beban yang tidak seimbang tetap dapat menghasilkan jumlah vektor yang mendekati nol selama semua arus balik tetap berada di dalam rangkaian yang dipantau.
Inilah sebabnya mengapa netral yang dipinjam dapat menyebabkan RCBO trip meskipun konduktor fase terhubung ke perangkat yang benar. Sebagian arus kembali melalui konduktor di luar batas penginderaan RCBO tersebut, sehingga jumlah yang terukur tidak lagi seimbang.
Diagram Pengabelan RCBO 1P+N
RCBO 1P+N umumnya digunakan untuk sirkuit akhir satu fase. Baik saluran (line) maupun netral berpartisipasi dalam pengukuran arus sisa, sementara fase biasanya berisi pelepas arus lebih. Notasi +N itu sendiri tidak menentukan apakah netral tersebut diputus, solid, dihubungkan dengan kabel fleksibel (flying lead), atau dihubungkan melalui sistem plug-on.
RCBO 1P+N — FUNGSI KONSEPTUALPemeriksaan penting bukan sekadar apakah satu kabel masuk ke terminal L dan kabel lainnya masuk ke terminal N Pastikan bahwa:
- konduktor suplai dan beban berada pada sisi yang ditunjukkan untuk nomor katalog tersebut;
- netral sirkuit kembali melalui pengaturan netral RCBO yang telah ditentukan;
- kabel flying lead, plug-on neutral, atau kabel referensi terpisah dihubungkan tepat seperti yang ditentukan;
- netral beban tidak bergabung dengan netral hilir sirkuit lain; dan
- tombol tes berfungsi setelah sirkuit dipasang dan diverifikasi sesuai dengan instruksi pabrikan.
Jangan memindahkan pola terminal dari satu keluarga produk 1P+N ke keluarga lainnya. RCBO DIN-rail ringkas dan RCBO consumer-unit mungkin terlihat serupa meskipun menggunakan pengaturan netral dan busbar yang berbeda.

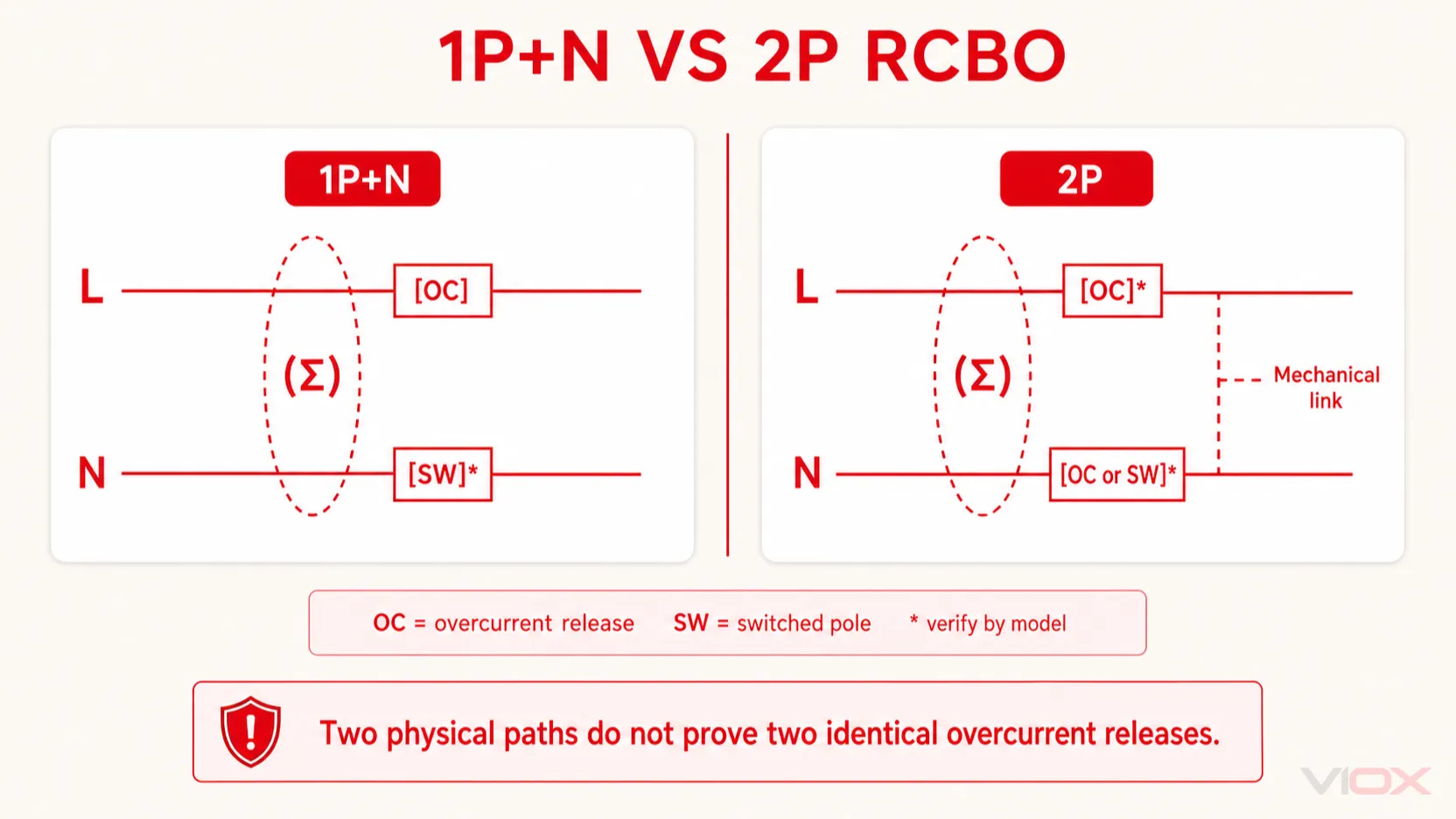

Diagram Pengkabelan RCBO 2P
RCBO 2P menyediakan dua jalur arus yang terhubung secara mekanis. Dalam aplikasi L+N, baik fase maupun netral biasanya melewati sistem penginderaan arus sisa dan terbuka sesuai dengan desain perangkat. Namun, 2P saja tidak membuktikan bahwa kedua kutub memiliki pelepas arus lebih yang identik.
RCBO 2P — FUNGSI KONSEPTUAL.
Perbedaan ini penting dalam sistem di mana tidak satu pun konduktor pembawa arus boleh diperlakukan secara sembarangan sebagai netral. Pengaturan suplai dua konduktor, perlindungan kutub, persyaratan pemutusan, dan identifikasi konduktor semuanya harus kompatibel dengan RCBO spesifik dan aturan instalasi yang berlaku.
RCBO 2P dan RCBO 1P+N mungkin sama-sama menerima koneksi L dan N, tetapi itu tidak membuat keduanya dapat saling menggantikan secara fungsional. Bandingkan skema, jumlah kutub yang dilindungi, pengaturan tegangan, penunjukan netral, perilaku sakelar, dan aplikasi yang disetujui sebelum melakukan penggantian.
Diagram Pengkabelan RCBO 3P+N
RCBO 3P+N ditujukan untuk pengaturan tiga fase empat kawat yang disetujui. L1, L2, L3, dan N membentuk set perbandingan arus sisa yang lengkap. Ketiga kutub fase umumnya memiliki pelepas arus lebih; jalur netral dan perilaku sakelarnya tetap spesifik pada model.
RCBO 3P+N — FUNGSI KONSEPTUALNetral membawa ketidakseimbangan arus beban fase, tetapi tetap termasuk di dalam perbandingan arus sisa. Mengalirkannya di luar RCBO akan membuat arus beban tidak seimbang yang normal tampak sebagai arus sisa.
Urutan fase dan posisi terminal adalah masalah yang terpisah. Gambar yang melabeli L1, L2, dan L3 tidak menetapkan urutan terminal kiri-ke-kanan secara universal, dan tidak menggantikan pemeriksaan urutan fase sistem.
Untuk beban tiga fase tiga kawat, jangan melakukan improvisasi dengan membiarkan jalur N tidak digunakan hanya karena beban tidak memiliki netral. Pastikan bahwa RCBO 3P+N yang tepat dan sirkuit pengujiannya disetujui untuk pengaturan tersebut. Beberapa perangkat memerlukan koneksi netral untuk fungsi elektronik atau pengujiannya.
Diagram Pengkabelan RCBO 4P
RCBO 4P menyediakan empat jalur arus yang terhubung untuk aplikasi yang ditentukan. Dalam sistem tiga fase empat kawat, ini biasanya adalah L1, L2, L3, dan N, dan keempat konduktor tersebut membentuk set yang dipantau. 4P Penandaan tetap tidak membuktikan bahwa keempat kutub memiliki pelepas arus lebih (overcurrent release) yang identik.
RCBO 4P — FUNGSI KONSEPTUAL.Dokumentasi model harus menjawab empat pertanyaan yang tidak dapat dijawab oleh gambar empat baris generik:
- Posisi mana yang merupakan kutub netral?
- Apakah kutub netral dilengkapi dengan proteksi arus lebih, hanya sakelar, atau pengaturan lainnya?
- Apakah netral terhubung lebih dulu sebelum kutub fase dan terputus setelahnya jika disyaratkan oleh desain perangkat?
- Sisi mana yang harus diberi suplai agar elektronik internal dan sirkuit UJI berfungsi sebagaimana mestinya?
Jangan pernah menyimpulkan jawaban ini hanya dari lebar selungkup atau hubungan tuas saja.

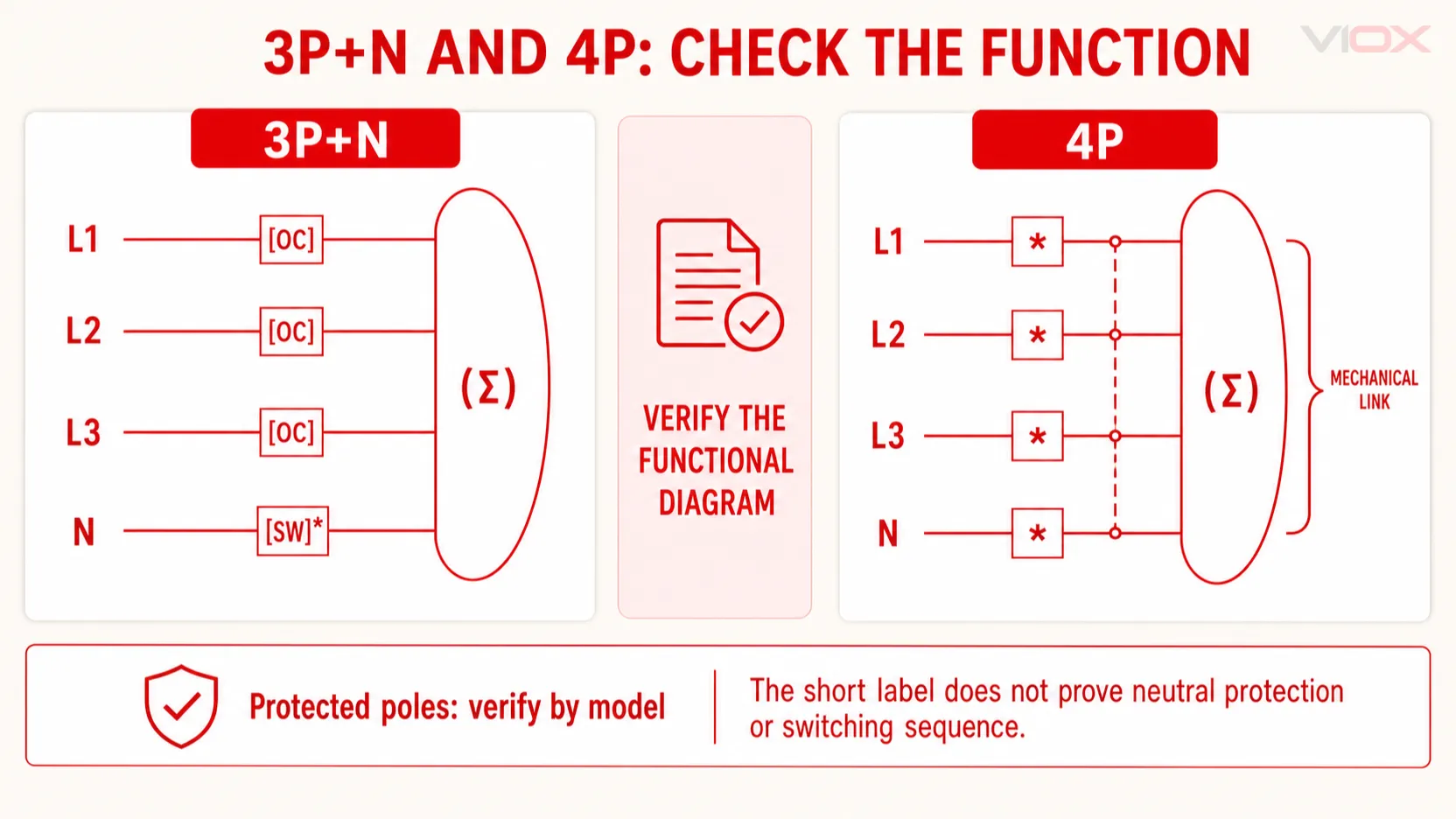

3P+N dan 4P Bukan Sinonim Otomatis
Istilah-istilah tersebut tumpang tindih dalam pencarian produk sehari-hari karena keduanya dapat mendeskripsikan peralatan yang digunakan dengan L1, L2, L3, dan N. Istilah tersebut tidak secara andal mengomunikasikan konstruksi internal yang sama di semua produsen dan pasar.
| Label | Apa yang biasanya dikomunikasikan | Apa yang tidak dibuktikan oleh hal tersebut |
|---|---|---|
| 3P + N | Tiga jalur fase ditambah satu jalur netral | Perlindungan netral, metode penyaklaran, urutan penyaklaran, pengaturan terminal, atau suplai sirkuit UJI |
| 4P | Empat kutub yang terhubung | Bahwa setiap kutub memiliki pelepas arus lebih yang sama atau bahwa kutub mana pun dapat digunakan sebagai netral |
Perbandingan yang aman bersifat fungsional: sesuaikan dengan skema pabrikan, informasi kutub yang dilindungi, penandaan netral, sistem pengenal, persyaratan sirkuit uji, dan instruksi pemasangan. Jangan mengambil keputusan hanya berdasarkan label kutub yang pendek.

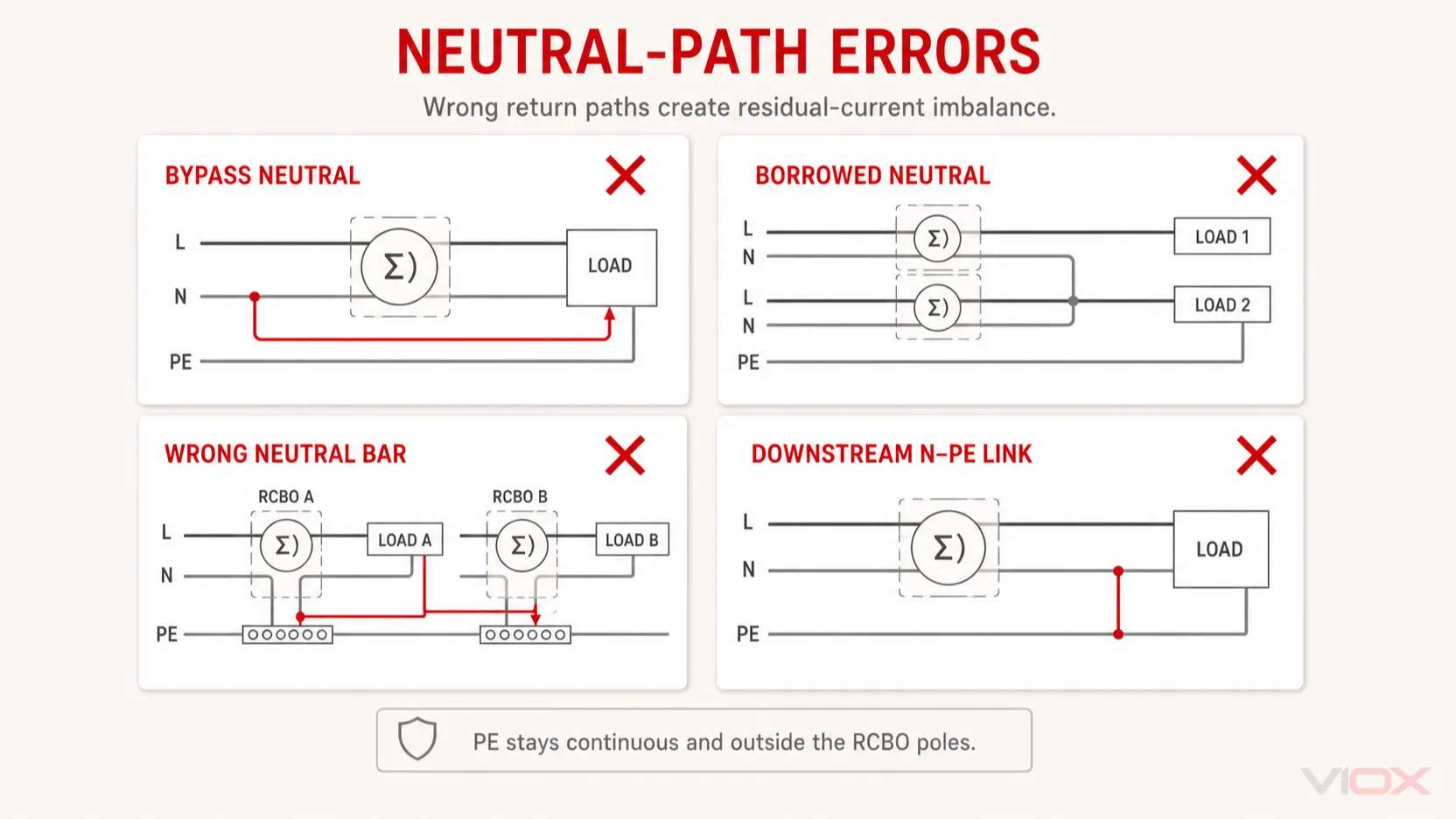

Kesalahan Pengabelan Netral dan PE
| Kesalahan diagram atau panel | Mengapa jalur arus salah | Perilaku yang mungkin terjadi | Verifikasi yang benar |
|---|---|---|---|
| Beban netral melewati RCBO-nya | Arus fase keluar melalui sensor tetapi arus netral kembali di luar sensor tersebut | Pemutusan segera atau bergantung pada beban | Telusuri netral beban lengkap ke terminal atau sambungan yang ditentukan model |
| Netral bersama atau meminjam netral | Arus dari satu sirkuit kembali melalui netral sirkuit lain | Satu atau beberapa RCBO dapat terputus saat beban berubah | Identifikasi kepemilikan sirkuit dan jaga agar zona netral hilir tetap terpisah |
| Netral terhubung ke busbar hilir yang salah | Zona arus sisa pada sirkuit yang dilindungi menjadi tercampur | Trip terjadi setelah pengerjaan panel atau saat beban lain beroperasi | Verifikasi arsitektur busbar netral terhadap diagram panel |
| Koneksi N–PE di sisi hilir | Sebagian arus balik normal dapat terbagi ke PE | Operasi arus sisa dan kondisi gangguan yang tidak aman | Temukan dan perbaiki sambungan hilir sesuai dengan aturan yang berlaku |
| PE dialirkan melalui kutub RCBO | Konduktor pelindung diperlakukan secara tidak tepat sebagai konduktor beban yang dialiri arus | Hilangnya kontinuitas pelindung atau perlindungan yang tidak sesuai | Pastikan PE tetap kontinu dan berada di luar kutub RCBO |
| Sisi suplai dan sisi beban diasumsikan | Mekanisme perlindungan mungkin tampak terhubung sementara sirkuit uji atau elektronik tidak disuplai dengan benar | Kegagalan fungsi UJI atau perilaku di luar desain yang dinyatakan | Ikuti diagram untuk nomor katalog yang tepat |
Jangan menganggap trip RCBO sebagai bukti bahwa perangkat rusak. Jalur netral yang salah adalah kesalahan pengabelan sistem, bukan masalah ukuran arus lebih. Untuk keputusan spesifikasi perangkat yang lebih luas, gunakan Panduan pemilihan RCBO; jangan mencoba mengatasi kesalahan jalur netral dengan mengubah peringkat arus, kurva trip, atau jenis arus sisa.

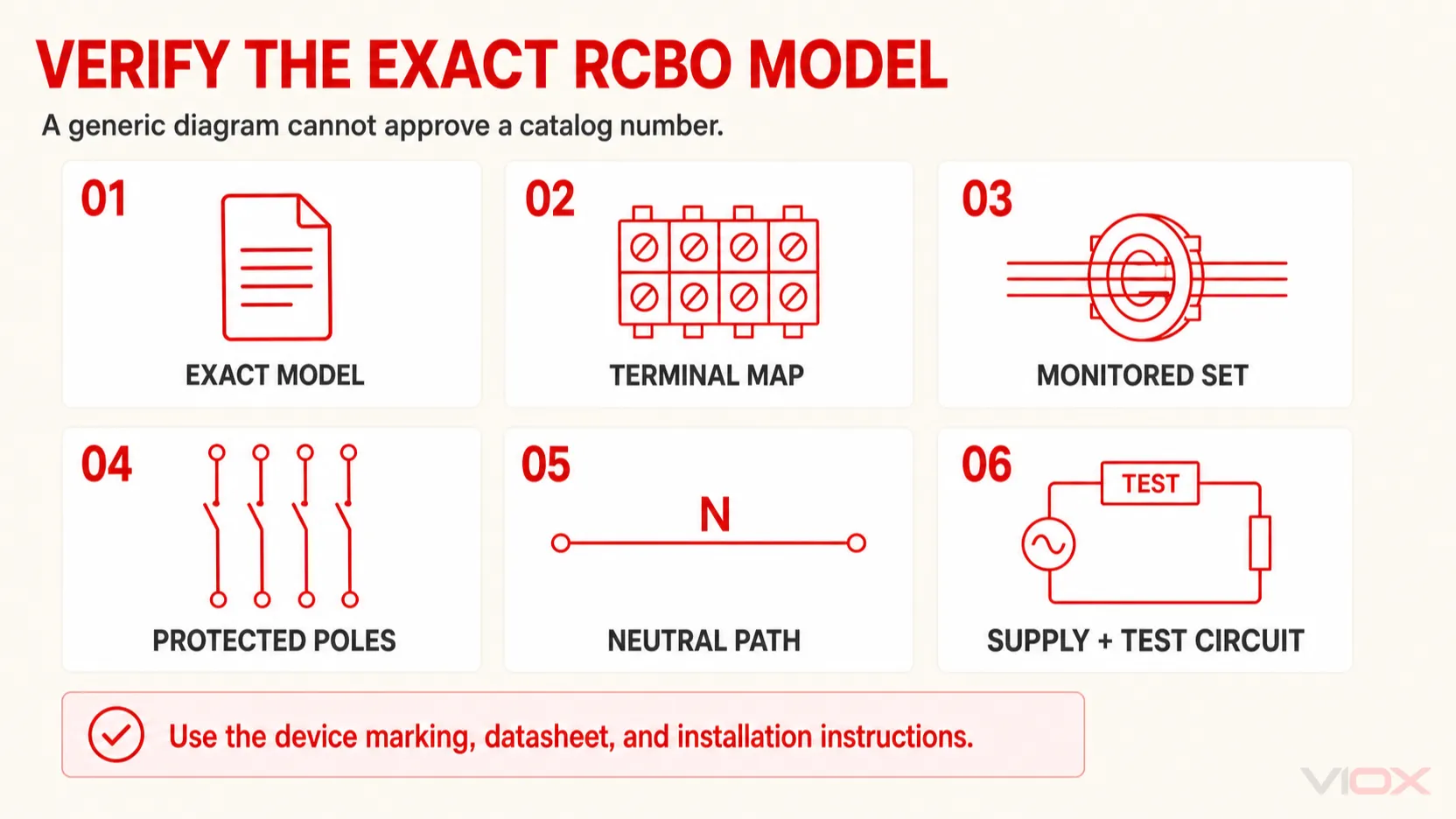

Kartu Verifikasi Pengabelan RCBO Model Tepat
Sebelum menyetujui diagram RCBO untuk panel, catat poin-poin berikut dari penandaan perangkat, lembar data, dan petunjuk pemasangan:
| Periksa | Bukti yang diperlukan |
|---|---|
| Identitas tepat | Produsen, keluarga produk, nomor katalog lengkap, dan revisi jika tertera |
| Sistem kelistrikan | Tegangan terukur, frekuensi, jumlah fase, keberadaan netral, dan pengaturan sirkuit yang disetujui |
| Peta terminal | L/L1/L2/L3/N yang ditentukan pabrikan, suplai, beban, busbar, kabel, dan koneksi bantu |
| Jalur arus sisa | Setiap konduktor pembawa arus normal yang termasuk dalam pengaturan penginderaan perangkat yang dinyatakan |
| Fungsi arus lebih | Kutub mana yang memiliki perlindungan beban lebih dan hubung singkat |
| Fungsi pemutusan | Kutub mana yang beralih bersamaan dan urutan pengoperasian netral yang dinyatakan |
| Arsitektur netral | Terminal, netral solid, flying-lead, plug-on-neutral, atau koneksi spesifik model lainnya |
| Arah suplai | Atas, bawah, dapat dibalik, atau dibatasi oleh instruksi produk yang tepat |
| Sirkuit UJI (TEST) | Jalur tegangan yang diperlukan dan instruksi pengujian pabrikan |
| Kompatibilitas panel | Busbar, sistem pemasangan, aksesori, jenis konduktor, dan persyaratan koordinasi yang disetujui |
| Aturan instalasi | Peraturan nasional yang berlaku, persyaratan isolasi, identifikasi konduktor, dan prosedur verifikasi |
Perbedaan antara saluran (line), beban (load), dan netral dijelaskan lebih lanjut dalam panduan VIOX mengenai kabel saluran (line), beban (load), dan netral. Untuk cakupan standar produk dan implikasi pengadaan, lihat penjelasan VIOX mengenai IEC 61009-1 untuk RCBO.
Apa yang Tidak Dapat Dibuktikan oleh Diagram RCBO Generik
Diagram koneksi RCBO konseptual dapat menetapkan metode penalaran yang benar, namun tidak dapat mengonfirmasi:
- nomor terminal fisik atau posisinya pada selungkup;
- apakah perangkat mengizinkan suplai dari atas atau bawah;
- metode penyaklaran, proteksi, atau koneksi netral yang tepat;
- jalur suplai sirkuit UJI internal;
- kompatibilitas dengan busbar atau panel distribusi tertentu;
- kapasitas konduktor, panjang pengupasan, atau torsi terminal;
- kesesuaian untuk sistem tiga kawat, sirkuit DC, beban khusus, atau instalasi regional;
- peringkat arus perangkat, peringkat arus operasi sisa, kurva, tipe, atau kapasitas pemutusan; atau
- kepatuhan atau sertifikasi dari nomor katalog tertentu.
RCBO untuk penggunaan rumah tangga dan sejenisnya termasuk dalam cakupan produk IEC 61009-1, namun standar tersebut tidak mengubah diagram daring umum menjadi otoritas pemasangan khusus model. Cakupan edisi saat ini dan kesesuaian produk yang dinyatakan harus dievaluasi secara terpisah dari kepatuhan terhadap kode pengabelan lokal.
Penawaran VIOX Keluarga produk RCBO dalam konfigurasi 1P+N, 2P, 3P+N, dan 4P. Untuk proyek desain panel, substitusi, atau pengadaan, mintalah lembar data model RCBO VIOX yang tepat dan konfirmasi pengabelan sebelum menyelesaikan skema.
Pertanyaan Terfokus
Apakah kabel netral melewati RCBO?
Pada sirkuit L+N atau tiga fase empat kawat, netral beban biasanya mengikuti jalur netral yang ditentukan oleh RCBO sehingga disertakan dalam perbandingan arus sisa. Pengaturan fisik dapat berupa terminal, kabel fleksibel (flying lead), jalur netral solid, atau koneksi plug-on. Gunakan diagram model yang tepat.
Bisakah RCBO disuplai dari atas atau bawah?
Hanya jika produsen mengizinkannya untuk nomor katalog tersebut. Koneksi terbalik dapat memengaruhi elektronik internal atau sirkuit UJI (TEST) meskipun jalur arus utama tampak simetris.
Apakah RCBO 3P+N sama dengan RCBO 4P?
Belum tentu. Kedua label mungkin dikaitkan dengan L1, L2, L3, dan N, tetapi tidak ada label yang dengan sendirinya membuktikan pengaturan kutub yang dilindungi atau perilaku netral. Bandingkan skema fungsional dan lembar data.
Apakah arde pelindung (protective earth) melewati RCBO?
Tidak. PE tetap tersambung ke beban dan berada di luar jalur arus beban yang disaklar dan dipantau oleh RCBO. Arus yang mengalir di PE akibat gangguan adalah salah satu alasan mengapa konduktor yang dipantau tidak lagi berjumlah mendekati nol.
