Bevezetés: Miért fontos a kábelméret
A megfelelő kábelméret kiválasztása nem csupán mérnöki formalitás – ez egy kritikus biztonsági döntés, amely minden elektromos szerelést érint. Akár lakóépületet vezetékezel, ipari gépeket tervez, vagy napelemes rendszert tervez, a vezetők keresztmetszeti területe határozza meg, hogy mennyi áram folyhat biztonságosan, mennyi feszültség esik a távolság függvényében, és végső soron, hogy a rendszere megbízhatóan működik-e, vagy tűzveszélyessé válik.
A villamos szakemberek világszerte különböző mérési rendszereket használnak: a metrikus négyzetmilliméter (mm²) elterjedt Európában és Ázsiában, az American Wire Gauge (AWG) szabvány Észak-Amerikában, és a British Standard (B&S) rendszer, amely a régi telepítésekben és speciális alkalmazásokban található. E rendszerek közötti zavar veszélyes alulméretezéshez vagy költséges túlméretezéshez vezethet. Ez az útmutató eloszlatja a bonyolultságot, világos magyarázatokat, gyakorlati átváltási táblázatokat és a kábelméretezés szisztematikus megközelítését nyújtja, amely megfelel az olyan nemzetközi szabványoknak, mint az IEC 60228, az NEC 9. fejezete és a BS 7211.
A kábelméret-típusok megértésével megalapozott döntéseket hozhat, amelyek egyensúlyt teremtenek a biztonság, a hatékonyság és a költségek között – akár sérült szakaszt cserél, áramkört bővít, vagy a semmiből tervez.
Milliméter (mm) és négyzetmilliméter (mm²) rendszerek

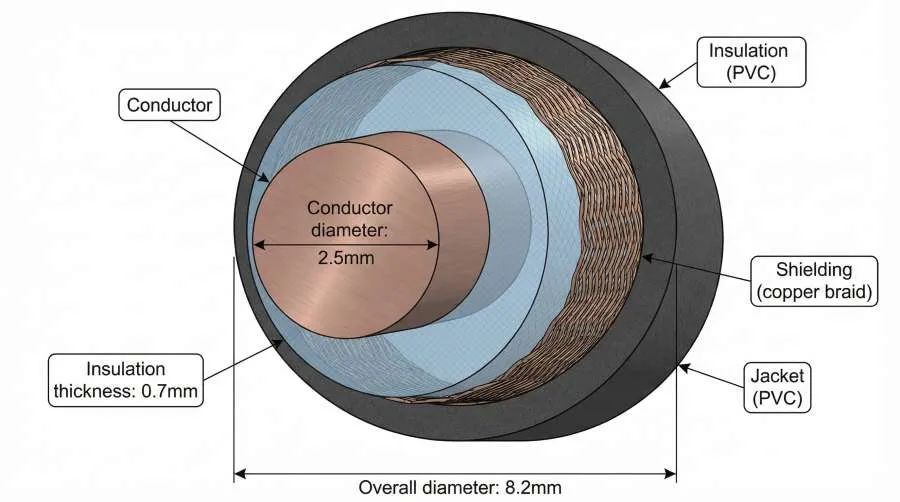

A metrikus rendszer két rokon, de különböző módon méri a kábelméretet: milliméter (mm) az átmérőhöz és négyzetmilliméter (mm²) a keresztmetszeti területhez. Míg a mm a vezető fizikai szélességét adja meg, a mm² megmutatja, hogy mennyi réz áll rendelkezésre az áram vezetésére – ezáltal ez a villamos tervezés szempontjából fontosabb specifikáció.
Miért fontosabb a mm², mint az átmérő
Gondoljon a vízre, amely egy csövön folyik át: a cső átmérője (mm) számít, de ami igazán meghatározza az áramlási kapacitást, az a belső terület (mm²). Hasonlóképpen, a kábel áramvezető képessége elsősorban a keresztmetszeti területétől függ, nem csak az átmérőjétől. Két azonos átmérőjű kábelnek eltérő területe lehet, ha az egyik tömör rézből, a másik pedig légrésekkel ellátott sodrott vezetőkből készül.
IEC 60228 szabványos méretek
A nemzetközi szabvány IEC 60228:2023 meghatározza a szigetelt kábelek névleges vezetőterületeit. Ezek az értékek a kis elektronikai alkalmazásokhoz használt 0,5 mm²-től a nagyfeszültségű távvezetékekhez használt 3500 mm²-ig terjednek. A legtöbb épület- és ipari vezetékezéshez a következő általános méretekkel találkozhat:
| Névleges terület (mm²) | Tipikus alkalmazások |
|---|---|
| 1,5 mm² | Világítási áramkörök, kis készülékek |
| 2,5 mm² | Aljzatok, általános tápáramkörök |
| 4 mm² | Konyhai áramkörök, nagyobb készülékek |
| 6 mm² | Tűzhely áramkörök, légkondicionálás |
| 10 mm² | Alelosztó, nagyobb berendezések |
| 16 mm² | Háromfázisú gépek, kereskedelmi elosztás |
| 25 mm² | Ipari motorok, főelosztók |
| 35 mm² és felette | Energiaelosztás, alállomási csatlakozások |
A metrikus rendszer főbb jellemzői
- Lineáris skála: A mm² érték megduplázása megduplázza a vezető területét és megközelítőleg megduplázza az áramkapacitást.
- Szabványosított lépések: A gyártók előre meghatározott névleges méretekben gyártják a kábeleket, biztosítva a kompatibilitást a beszállítók között.
- Ellenállás alapú definíció: Az IEC 60228 szerint egy “2,5 mm²”-es kábelnek meg kell felelnie a maximális ellenállásnak kilométerenként (általában 7,41 Ω/km réz esetén 20°C-on), nem csak egy fizikai méretnek. Ez garantálja a következetes elektromos teljesítményt.
Mikor láthat “mm”-t a “mm²” helyett”
Bizonyos esetekben – különösen az autóipari vagy akkumulátorkábeleknél – olyan méretekkel találkozhat, mint a “6 mm-es autó kábel”. Ez általában a teljes külső átmérőre vonatkozik, beleértve a szigetelést is, nem a vezető területére. Az áramszámításokhoz mindig ellenőrizze a tényleges réz keresztmetszetet.
American Wire Gauge (AWG) rendszer
Az Egyesült Államokban, Kanadában és Észak-Amerika nagy részén az elektromos kábelméret az American Wire Gauge (AWG) rendszer követi – egy logaritmikus skála, ahol a nagyobb számok vékonyabb vezetékeket jelentenek. A metrikus rendszer közvetlen területmérésével ellentétben az AWG számok a 19. századi huzalhúzási gyakorlatból származnak, ami egy ösztönellenes, de pontos szabványt hozott létre, amelyet a villanyszerelők generációk óta használnak.
Hogyan működnek az AWG számok: A fordított skála
Az első dolog, amit meg kell érteni az AWG-vel kapcsolatban, az a fordított kapcsolat: Az AWG 14 vastagabb, mint az AWG 20. Ez a történelmi definícióból származik, ahol a “gauge” arra vonatkozott, hogy egy vezetéket hányszor húztak át egy szűkítő szerszámon. Egy 20-as gauge vezeték 20 húzáson esett át, így vékonyabb, mint egy 10-es gauge vezeték, amelyhez csak 10 húzás kellett.
Két gyakorlati szabály segít a skálán való eligazodásban:
- Csökkentse 3-mal, duplázza meg a területet: Az AWG 14-ről AWG 11-re való áttérés megközelítőleg megduplázza a keresztmetszeti területet és az áramkapacitást.
- Csökkentse 6-tal, duplázza meg az átmérőt: Az AWG 12-ről AWG 6-ra való áttérés megközelítőleg megduplázza a fizikai szélességet.
AWG méretek és áramerősség
Az alábbiakban egy referencia táblázat található a gyakori AWG méretekkel, azok metrikus megfelelőivel és tipikus áramerősségével. Vegye figyelembe, hogy a tényleges áramterhelhetőség függ a szigetelés hőmérsékleti besorolásától, a telepítési környezettől (szabad levegő vs. cső) és a helyi előírásoktól, mint például a Nemzeti elektromos szabályzat (NEC).
| AWG Méret | Átmérő (mm) | Terület (mm²) | NEC Érték (60°C Cu) | Szabadlevegős Érték (90°C Cu) |
|---|---|---|---|---|
| 14 AWG | 1.63 | 2.08 | 15 A | 32 A |
| 12 AWG | 2.05 | 3.31 | 20 A | 41 A |
| 10 AWG | 2.59 | 5.26 | 30 A | 55 A |
| 8 AWG | 3.26 | 8.37 | 40 A | 73 A |
| 6 AWG | 4.12 | 13.30 | 55 A | 101 A |
| 4 AWG | 5.19 | 21.15 | 70 A | 135 A |
| 2 AWG | 6.54 | 33.62 | 95 A | 181 A |
| 1/0 AWG | 8.25 | 53.49 | 125 A | 245 A |
| 4/0 AWG | 11.68 | 107.22 | 195 A | 380 A |
AWG-n túl: kcmil és MCM
A 4/0 AWG-nél (0000) nagyobb vezetékeknél a rendszer átvált ezer kör alakú milre (kcmil vagy MCM). Egy kör alakú mil egy olyan kör területe, amelynek átmérője egy mil (0,001 hüvelyk). A gyakori kcmil méretek közé tartozik a 250 kcmil, az 500 kcmil és a 750 kcmil, amelyeket szervizbejáratokhoz, ipari betáplálásokhoz és nagy áramerősségű alkalmazásokhoz használnak.
Miért marad fenn az AWG Észak-Amerikában?
A metrikus szabványok felé történő globális elmozdulás ellenére az AWG mélyen beágyazódott az észak-amerikai elektromos gyakorlatba. Az NEC táblázatok, a gyártói katalógusok és a szakmai képzések mind AWG-t használnak, ami erős hálózati hatást hoz létre. A meglévő épületekkel vagy az amerikai szabványok szerint tervezett berendezésekkel való munkavégzés során az AWG megértése nem alku tárgya.
Brit szabvány (B&S) és SWG rendszer
Az Egyesült Királyságban, Ausztráliában, Új-Zélandon és néhány Nemzetközösségi országban találkozhat a British Standard (B&S) rendszerrel – más néven Standard Wire Gauge (SWG). A történelmileg az AWG-től eltérő modern elektromos gyakorlat nagyrészt konvergált, így a B&S és az AWG a legtöbb kábelméret esetében funkcionálisan azonos. Ennek a rendszernek a megértése azonban továbbra is fontos a régebbi telepítésekkel, az autóipari vezetékekkel és a speciális ipari alkalmazásokkal való munkavégzéshez.
B&S vs. AWG: Ugyanaz a skála, más név
A Brown & Sharpe mérőeszközt (B&S) 1857-ben hozták létre fémlemezek és nemvas huzalok mérésére. Idővel ez lett a szabvány az elektromos vezetékekhez számos angol nyelvű országban, és végül azzá fejlődött, amit Észak-Amerika AWG-nek nevez. Ma, 6 B&S egyenlő 6 AWG-vel keresztmetszeti területben és elektromos jellemzőkben.
Ahol néha zavar támad:
- Régi dokumentáció: A régebbi brit elektromos rajzok “B&S”-t adhatnak meg “AWG” helyett.”
- Autóipari/tengeri kábelek: Ausztráliában és Új-Zélandon az akkumulátor- és indítókábeleket gyakran B&S méretekben címkézik.
- Regionális preferenciák: Egyes beszállítók a “B&S” kifejezést használják az e terminológiát ismerő piacokra szánt termékek megkülönböztetésére.
Standard Wire Gauge (SWG) vs. B&S
Technikailag az SWG egy külön brit szabvány a huzalátmérőkre, de elektromos kontextusban a “B&S” és az “SWG” kifejezéseket gyakran felcserélhetően használják. A lényeg: mindkettő ugyanazt a fordított elvet követi, ahol a mérőszám növekszik, ahogy a huzal vastagsága csökken.
Gyakori B&S/AWG ekvivalensek
| B&S Méret | AWG egyenérték | Hozzávetőleges terület (mm²) | Tipikus használat |
|---|---|---|---|
| 000 B&S (3/0) | 000 AWG (3/0) | 85.0 mm² | Nagy teljesítményelosztás |
| 0 B&S (1/0) | 0 AWG (1/0) | 53.5 mm² | Szervizbejárat, nagy motorok |
| 2 B&S | 2 AWG | 33.6 mm² | Ipari betáplálások |
| 6 B&S | 6 AWG | 13.3 mm² | Al-áramkörök, gépek |
| 10 B&S | 10 AWG | 5,3 mm² | Készülékáramkörök, világítás |
| 12 B&S | 12 AWG | 3,3 mm² | Általános hálózati aljzatok |
| 14 B&S | 14 AWG | 2,1 mm² | Világítási áramkörök |
Amikor a B&S a legfontosabb
- DC rendszerek: Az autóipari, a napelemes és a tengeri DC kábelezés gyakran használ B&S méretezést, különösen a Nemzetközösség országaiban.
- Feszültségesés számítások: Mivel a DC rendszerek érzékenyek a feszültségesésre, a megfelelő B&S méret kiválasztása kritikus a teljesítmény szempontjából.
- Csere munkák: Régebbi, brit tervezésű berendezések karbantartásakor a gyári B&S specifikációt kell követni.
A nagy kép: Egy globális nyelv
Bár a nevek eltérőek, a mögöttes mérések megegyeznek. Akár “6 AWG”, “6 B&S” vagy “13,3 mm²” feliratot lát, ugyanazt a vezetőkapacitást nézi. A kihívás abban rejlik, hogy felismerjük ezeket az egyenértékeket, és alkalmazzuk a megfelelő helyi szabványokat.

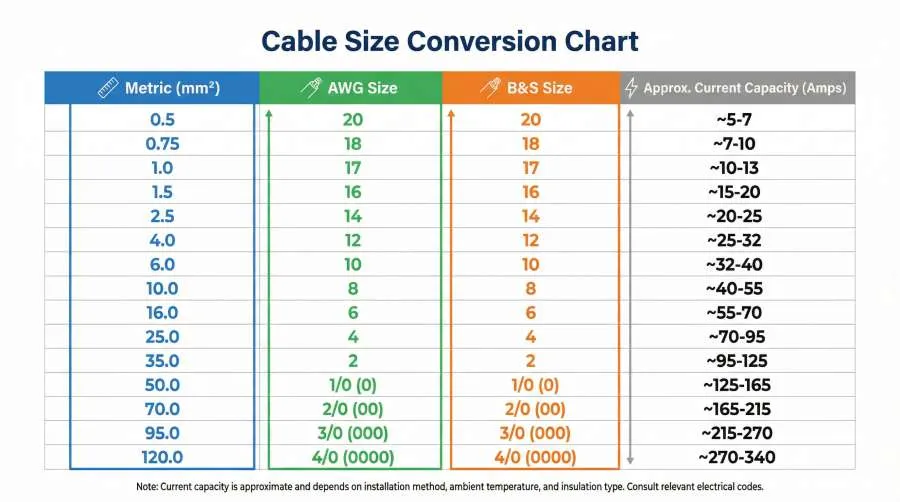

Összehasonlító táblázat: mm² vs AWG vs B&S
Gyors átváltás a három fő kábelméretezési rendszer között a nemzetközi szabványok (IEC 60228, ASTM B258, BS 7211) alapján. Az áramerősség rézvezetékekre vonatkozik szabad levegőben, 90°C-os szigetelés mellett.
| Metrikus (mm²) | AWG Méret | B&S Méret | Átmérő (mm) | Hozzávetőleges áramerősség (90°C Cu) | Gyakori alkalmazások |
|---|---|---|---|---|---|
| 0,5 mm² | 20 AWG | 20 B&S | 0,81 mm | 11 A | Elektronika, jelkábelezés |
| 0,75 mm² | 18 AWG | 18 B&S | 1,02 mm | 16 A | Kis teljesítményű áramkörök, világítás |
| 1,0 mm² | 17 AWG | 17 B&S | 1,15 mm | 19 A | Vezérlő áramkörök, kis készülékek |
| 1,5 mm² | 16 AWG | 16 B&S | 1,29 mm | 22 A | Világítási áramkörök, általános használat |
| 2,5 mm² | 14 AWG | 14 B&S | 1,63 mm | 32 A | Aljzatok, tápáramkörök |
| 4,0 mm² | 12 AWG | 12 B&S | 2,05 mm | 41 A | Konyhai áramkörök, nagyobb készülékek |
| 6,0 mm² | 10 AWG | 10 B&S | 2,59 mm | 55 A | Légkondicionálás, tűzhely áramkörök |
| 10 mm² | 8 AWG | 8 B&S | 3,26 mm | 73 A | Al-elosztó, gépek |
| 16 mm² | 6 AWG | 6 B&S | 4,12 mm | 101 A | Háromfázisú berendezések, kereskedelmi |
| 25 mm² | 4 AWG | 4 B&S | 5,19 mm | 135 A | Ipari motorok, főelosztók |
| 35 mm² | 2 AWG | 2 B&S | 6,54 mm | 181 A | Nehézgépek, elosztótáblák |
| 50 mm² | 1/0 AWG | 0 B&S | 8,25 mm | 245 A | Szolgáltatói bevezetés, nagy betáplálások |
| 70 mm² | 2/0 AWG | 00 B&S | 9,27 mm | 283 A | Nagyáramú ipari |
| 95 mm² | 3/0 AWG | 000 B&S | 10,40 mm | 328 A | Energiaelosztás, alállomások |
| 120 mm² | 4/0 AWG | 0000 B&S | 11,68 mm | 380 A | Nagyon nagy áramerősségű alkalmazások |
Kulcspontok
- Metrikus (mm²): Keresztmetszeti terület, elsődlegesen IEC országokban
- AWG/B&S: Fordított skála (kisebb szám = vastagabb vezeték)
- Átváltás: A biztonság érdekében mindig a következő nagyobb méretet válassza
- Alkalmazások: Tipikus felhasználások az egyes mérettartományokhoz
Tartsa kéznél ezt a táblázatot nemzetközi berendezésekhez vagy kábelek beszerzéséhez.
Hogyan válthatunk át a kábelméret-rendszerek között
A mm², AWG és B&S közötti pontos átváltás biztosítja a biztonságot és a megfelelést. Összehasonlító táblázatunk gyors keresést tesz lehetővé, de az elvek megértése segít a határhelyzetekben.
Gyakorlati átváltási módszerek
- Használja a táblázatot: A legtöbb terepmunkához az összehasonlító táblázatunk elegendő pontosságot kínál.
- Online kalkulátorok: Az olyan webhelyek, mint a RapidTables vagy az Engineering ToolBox azonnali átváltást biztosítanak.
- Mobilalkalmazások: Az elektromos szerelői alkalmazások gyakran tartalmaznak vezetékátmérő-átváltókat teljesítménycsökkentési tényezőkkel.
- NEC 9. fejezet, 8. táblázat: Pontos méreteket és területeket tartalmaz az AWG és a metrikus méretekhez.
Az aranyszabály: Felfelé kerekítsen, soha ne lefelé
Ha az átváltás 3,8 mm²-t ad 12 AWG-hez, ne használjon 4,0 mm²-t – használjon 6,0 mm² (a következő szabványos méretet). Ez kompenzálja a gyártási tűréseket, a különböző anyagokat, a telepítési körülményeket és a feszültségesést.
Gyakori átváltási forgatókönyvek
- Észak-amerikai - európai: 10 AWG ≈ 5,26 mm² → használjon 6,0 mm²
- Napelemes DC kábelek: 6 AWG akkumulátorkábel (13,3 mm²) → a legközelebbi metrikus 16 mm² (ellenőrizze a feszültségesést)
- Régi brit rajzok: 4/0 B&S = 4/0 AWG (107,22 mm²) → modern megfelelője 120 mm²
Amikor a pontos átváltás számít
- Terminálblokkok: A fizikai átmérőnek illeszkednie kell a csatlakozókhoz
- Csőkitöltési számítások: A pontos terület határozza meg a kábelek számát
- Ellenállás illesztése: A párhuzamos vezetőknek azonos ellenállásra van szükségük
Ezekben az esetekben ahelyett, hogy általános táblázatokat használna, konzultáljon a gyártó adatlapjaival.

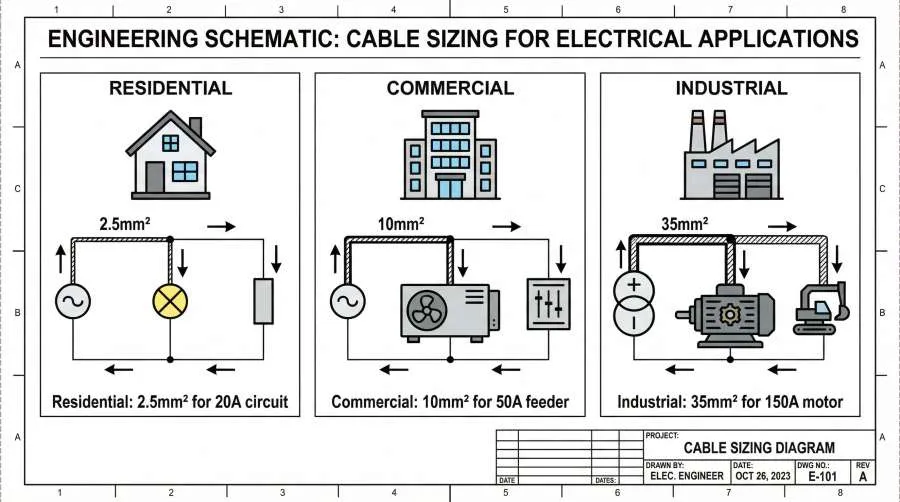

A megfelelő kábelméret kiválasztása: Főbb tényezők
A kábelméretezés megköveteli az elektromos követelmények, a telepítési körülmények és a biztonsági tartalékok egyensúlyát. Vegye figyelembe a következő kulcsfontosságú tényezőket:
1. Áramterhelhetőség (Ampacity)
Számítsa ki a tervezési áramot (I_b) a terhelési teljesítményből, a feszültségből és a teljesítménytényezőből. Alkalmazzon korrekciós tényezőket a környezeti hőmérsékletre, a kábelcsoportosításra, a hőszigetelésre és a védőeszköz típusára a minimális kábelméret meghatározásához.
2. Feszültségesés
Korlátozza az esést 3%-ra a világításhoz, 5%-ra a tápáramkörökhöz (NEC ajánlások). Számítsa ki a kábelhossz, a vezető ellenállása és a terhelési áram felhasználásával. Hosszú futások esetén a feszültségesés gyakran jobban meghatározza a méretet, mint az áramterhelhetőség.
3. Telepítési módszer
- Szabad levegő: Legjobb hűtés, legmagasabb áramterhelhetőség
- Cső/kábelcsatorna: Csökkentett légáramlás, teljesítménycsökkentést igényel
- Közvetlenül a földbe temetve: A talaj hőellenállása számít
- Szigetelésben: Jelentős teljesítménycsökkentés szükséges
4. Környezeti feltételek
Vegye figyelembe a hőmérsékletet, a nedvességet, a vegyi anyagoknak való kitettséget és a mechanikai védelmi követelményeket. Válassza ki a környezetnek megfelelő szigetelést (THWN, XLPE stb.).
5. Szabványok és előírások
Megfelelés az NEC (Észak-Amerika), IEC/BS (nemzetközi) vagy helyi előírásoknak. Használjon szabványos táblázatokat az áramerősség és a feszültségesés számításához.
6. Jövőbeli bővítés
Enyhe túlméretezés költséges cseréket takaríthat meg, ha a terhelés később megnő.
7. Költség vs. teljesítmény
Egyensúlyozza ki az anyagköltséget az energiaveszteségekkel (I²R fűtés). A vastagabb kábelek többe kerülnek kezdetben, de idővel energiát takarítanak meg.
Ezen tényezők mérlegelésével olyan kábeleket választ ki, amelyek biztonságosak, hatékonyak és megfelelnek az előírásoknak.
Ne feledje ezeket a legfontosabb tudnivalókat:
- Biztonság az első: Rendszerek közötti konvertáláskor mindig felfelé kell kerekíteni
- A szabványok számítanak: Kövesse az NEC, IEC vagy helyi előírásokat szükség szerint
- Vegye figyelembe az összes tényezőt: Áramerősség, feszültségesés, környezet és jövőbeli igények
- Ellenőrizze adatokkal: Kritikus alkalmazásokhoz használja a gyártó specifikációit
Akár lakossági vezetékezésen, ipari gépeken vagy megújuló energiarendszereken dolgozik, a megfelelő kábelméretezés megakadályozza a meghibásodásokat, energiát takarít meg és életeket véd. Az itt található összehasonlító táblázatokkal és döntési keretrendszerrel fel van szerelve ahhoz, hogy megalapozott döntéseket hozzon, amelyek megfelelnek mind a műszaki követelményeknek, mind a szabályozási megfelelésnek.
