پاسخ سریع: بهترین تولیدکنندگان شینه برای تابلوهای برق
برای تابلوهای برق، سیستمهای کلید مینیاتوری، مراکز توزیع و تابلوهای توزیع فشار ضعیف، قویترین تولیدکنندگان شینه همگی از یک نوع شرکت نیستند.
برخی از آنها تولیدکنندگان جهانی تجهیزات سوئیچگیر هستند، مانند اشنایدر الکتریک، زیمنس، ایبیبی، ایتون و لگراند. برخی دیگر تأمینکنندگان تخصصی شینه یا اتصالات قدرت هستند، مانند مرسن، راجرز، ایای و آلتک. برخی دیگر مانند VIOX Electric، تمرکز مستقیمتری بر لوازم جانبی تابلوهای فشار ضعیف، شینههای مینیاتوری (MCB)، شینههای شانهای (پینتایپ)، شینههای چنگالی (فورکتایپ) و سیستمهای اتصال کلیدهای مینیاتوری دارند.
اگر برای یک پروژه تابلوسازی قصد تأمین شینه دارید، تنها بر اساس نام برند انتخاب نکنید. نوع دقیق شینه، گرید مس یا آلومینیوم، آبکاری، گام (Pitch)، جریان نامی، تحمل جریان اتصال کوتاه، عایقبندی، سازگاری با کلید و مستندات فنی را بررسی کنید.
نکات کلیدی
- “تولیدکننده شینه” یک عبارت جستجوی گسترده است. این عبارت میتواند به معنای شینههای شانهای MCB، شینههای تابلو توزیع، باسداکت، شینههای لایهای، شینههای مسی یا شینههای مراکز توزیع باشد.
- شینههای کلیدهای مینیاتوری نیاز به سازگاری دقیق دارند. گام دندانهها، نوع ترمینال، پیکربندی فاز و سری کلید مینیاتوری باید با یکدیگر مطابقت داشته باشند.
- کیفیت شینه تابلو برق به فشار اتصال، آبکاری، افزایش دما و نحوه قرارگیری کلید بستگی دارد. استفاده از یک برند مشهور کافی نیست اگر رابط شینه و کلید با هم هماهنگ نباشند.
- پروژههای مبتنی بر استانداردهای IEC و UL به مستندات متفاوتی نیاز دارند. استانداردهای IEC 61439، UL 67، UL 857، UL 508A و تاییدیههای خاص محصول ممکن است بسته به بازار و کاربرد اهمیت داشته باشند.
- برند VIOX برای شینههای کلید مینیاتوری (MCB) و تجهیزات جانبی تابلوهای فشار ضعیف بسیار مرتبط است. برای سیستمهای باسداکت یا شینهکشیهای بزرگ، برندهای جهانی تجهیزات سوئیچگیر ممکن است عملکرد قویتری داشته باشند.
نحوه انتخاب این تولیدکنندگان شینه توسط ما
این فهرست یک رتبهبندی مالی نیست. این لیست تولیدکنندگان شینه (Busbar) را از دیدگاه خریدار، بهویژه برای تابلوهای برق، توزیع کلیدهای مینیاتوری (MCB)، شینههای MCB، مراکز بار، تابلوهای فشار ضعیف و مونتاژ تابلوهای OEM مقایسه میکند.
| انتخاب عامل | چرا مهم است؟ |
|---|---|
| دامنه محصولات | تفکیک شینههای شانهای MCB، شینهکشی (Busbar trunking)، شینههای لایهای و شینههای مسی سفارشی |
| درجهبندی الکتریکی | جریان نامی، ولتاژ نامی و تحمل اتصال کوتاه باید با طراحی تابلو مطابقت داشته باشد |
| سازگاری با کلید (Breaker) | شینههای کلیدهای مینیاتوری باید دقیقاً با نوع ترمینال و فاصلهگذاری مطابقت داشته باشند |
| کیفیت مواد | گرید مس، گرید آلومینیوم، آبکاری و عایقبندی بر افزایش دما و طول عمر مفید تأثیر میگذارند |
| پشتیبانی از استانداردها | مستندات IEC/UL ریسک تایید پروژه را کاهش میدهد |
| سفارشیسازی | تولیدکنندگان تجهیزات اصلی (OEMs) اغلب به طول، گام، تعداد قطب، آرایش فاز یا بستهبندی خاص نیاز دارند |
| تامین جهانی | توزیعکنندگان و تابلوسازان به منبع تامین پایدار و در دسترس بودن قطعات جایگزین نیاز دارند |
| پشتیبانی فنی | انتخاب صحیح از گرم شدن بیش از حد، شل شدن اتصالات و عدم تایید در بازرسی جلوگیری میکند |
جدول مقایسه تولیدکنندگان شینه (Busbar)
| تولیدکننده | استحکام شینه اصلی | بهترین برای | یادداشت خریدار |
|---|---|---|---|
| اشنایدر الکتریک | سیستمهای توزیع فشار ضعیف، زیرساخت تابلو برق، سیستمهای شینهکشی (Busbar trunking) | پروژههای بزرگ تجاری و صنعتی | یکپارچهسازی قوی سیستم؛ بررسی خانواده محصول و موجودی در بازار محلی |
| زیمنس | تابلوهای توزیع، تابلوهای برق و سیستمهای شینهکشی | توزیع صنعتی و زیرساختها | توانمند در سیستمهای مهندسیشده؛ تمرکز کمتر بر شینههای شانهای (Comb busbars) عمومی برای کلیدهای مینیاتوری (MCB) |
| ای بی بی | محصولات برقرسانی، توزیع فشار ضعیف، سیستمهای کلیدهای اتوماتیک (Breaker systems) | پروژههای جهانی تابلو برق و تجهیزات سوئیچگیر | مناسب برای زمانی که شینهبندی (Busbar) و کلید اتوماتیک به صورت یک سیستم واحد خریداری میشوند |
| ایتون | مراکز بار، تابلوهای توزیع اصلی، تابلوهای برق، شینهبندی (Busway) | پروژههای توزیع برق در آمریکای شمالی و پروژههای جهانی | دارای مزیت رقابتی در مواردی که اکوسیستم UL و سازگاری تابلو اهمیت دارد |
| لگراند | شینهبندیهای پیشساخته (Busbar trunking)، توزیع در تابلوهای برق، زیرساختهای الکتریکی ساختمان | ساختمانهای تجاری و سیستمهای توزیع ساختاریافته | مناسب برای سیستمهای توزیع ساختمان و پروژههای استانداردسازی شده |
| مرسن | شینههای لایهای، الکترونیک قدرت، فیوزها، سیستمهای حفاظتی | خودروهای برقی، الکترونیک قدرت، انرژیهای تجدیدپذیر، مجموعههای با کارایی بالا | توانمند در اتصالات مهندسیشده، نه فقط شینههای شانهای کلیدهای مینیاتوری |
| راجرز (Rogers) | فناوری شینههای لایهای برای الکترونیک قدرت بالا | خودروهای برقی، اینورتر، سیستمهای کششی، باتری و سیستمهای تبدیل توان | بهترین گزینه برای مهندسی شینههای لایهای به جای شینههای استاندارد تابلو برق |
| ایای الکتریک (EAE Elektrik) | سیستمهای شینهکشی (Busbar Trunking) و توزیع برق | کارخانههای صنعتی، مراکز داده، ساختمانهای تجاری | مناسب برای پروژههای شینهکشی (Busway) و توزیع برق فشار ضعیف بزرگ |
| شرکت آلتک | ریلهای مینیاتوری (DIN rail) و سیستمهای شینهکشی تابلوهای کنترل | سازندگان تابلو برق و ماشینآلات در آمریکای شمالی | کاربردی برای تابلوهای کنترل ماژولار و تأمین قطعات با استاندارد UL |
| ویوکس الکتریک | شینههای مینیاتوری (MCB busbars)، شینههای شاخکی/چنگالی، متعلقات تابلو برق، قطعات توزیع فشار ضعیف | تولیدکنندگان تجهیزات اصلی (OEMs)، توزیعکنندگان، سازندگان تابلو برق، تابلوهای توزیع مینیاتوری | گزینهای قدرتمند برای تأمین منعطف قطعات، شینههای شانهای و متعلقات فشار ضعیف |
۱۰ تولیدکننده برتر شینه (Busbar)
۱. اشنایدر الکتریک
اشنایدر الکتریک زمانی در قویترین وضعیت خود قرار دارد که خریدار به دنبال خرید شینههای مسی تکی نباشد، بلکه یک معماری کامل توزیع فشار ضعیف را مد نظر داشته باشد: سیستمهای شینهکشی (Busbar Trunking)، سیستمهای تابلویی، یکپارچهسازی تابلو برق و تجهیزات حفاظتی هماهنگ.
بهترین برای: ساختمانهای تجاری، توزیع صنعتی، مراکز داده و سیستمهای توزیع فشار ضعیف استاندارد.
چه چیزی را بررسی کنید: خانواده محصول، استاندارد محلی، جریان نامی، جریان اتصال کوتاه، سازگاری با تابلو و اینکه آیا پروژه به سیستم شینهکشی (Busbar Trunking) نیاز دارد یا شینههای داخلی تابلو.
۲. زیمنس
زیمنس معمولاً برای سیستمهای توزیع مهندسیشده ارزیابی میشود تا لوازم جانبی معمولی تابلو. ارزش این برند زمانی به حداکثر میرسد که شینهها، تابلو برق، تجهیزات حفاظتی و مستندات پروژه نیاز به عملکرد به عنوان یک بسته هماهنگ داشته باشند.
بهترین برای: تأسیسات صنعتی، پروژههای زیرساختی، تابلوهای برق بزرگ و سیستمهای توزیع مهندسیشده.
چه چیزی را بررسی کنید: اینکه محصول شینه مورد نیاز، شینه تابلو برق، شینه پنل، سیستم شینهکشی (Busbar Trunking) یا لوازم جانبی کلید اتوماتیک باشد.
۳. ایبیبی (ABB)
برند ABB زمانی مناسبترین گزینه است که کیفیت شینهها (Busbar) به عنوان بخشی از یک سیستم کامل کلید و تابلو ارزیابی شود. برای خریداران، پرسش اصلی این نیست که “آیا ABB شینه تولید میکند؟” بلکه این است که “این شینه برای پشتیبانی از کدام پلتفرم توزیع ABB طراحی شده است؟”
بهترین برای: پروژههای تابلو برق، سیستمهای توزیع الکتریکی و کاربردهای صنعتی جهانی.
چه چیزی را بررسی کنید: سازگاری کلید، سیستم نصب، تاییدیههای منطقهای و اینکه آیا شینه به عنوان بخشی از یک پلتفرم توزیع کامل ABB عرضه میشود یا خیر.
۴. ایتون
برند Eaton بهویژه برای خریدارانی که به دنبال برندهای مرکز بار (Load Center)، کیفیت تابلوهای توزیع و قابلیت اطمینان طولانیمدت شینهها هستند، اهمیت دارد. در پروژههای آمریکای شمالی، نقطه قوت Eaton اکوسیستم گسترده آن شامل مراکز بار، تابلوهای توزیع، کلیدها، تابلوهای اصلی و محصولات شینهکشی (Busway) است.
بهترین برای: مراکز بار، تابلوهای توزیع، توزیع تجاری و پروژههای مبتنی بر استانداردهای UL.
چه چیزی را بررسی کنید: سازگاری سری کلیدها، آبکاری شینه، درجهبندی تابلو، جریان خطای موجود و پشتیبانی از کلیدهای جایگزین.
5. لگراند
برند Legrand یک برند جهانی قدرتمند در زیرساختهای الکتریکی ساختمان، توزیع تابلو، تجهیزات سیمکشی و سیستمهای شینهکشی (Busbar Trunking) است. این برند اغلب در پروژههای ساختمانی تجاری و سازمانی که در آنها توزیع، ماژولار بودن و کارایی نصب اهمیت دارد، ارزیابی میشود.
بهترین برای: توزیع ساختمانی، سیستمهای الکتریکی تجاری و توزیع برق ساختاریافته.
چه چیزی را بررسی کنید: خانواده سیستم، کاتالوگ منطقهای، جریان نامی، یکپارچهسازی محفظه و اینکه آیا پروژه به شینهکشی (Busbar Trunking) یا تجهیزات جانبی تابلو نیاز دارد یا خیر.
6. Mersen
مرسن (Mersen) در این لیست قرار میگیرد زیرا بسیاری از پروژههای شینهکشی دیگر صرفاً توزیع ساده تابلو نیستند. در الکترونیک قدرت، انرژیهای تجدیدپذیر و سیستمهای باتری، شینه بخشی از طراحی حرارتی، دیالکتریک و حفاظتی است.
بهترین برای: انرژیهای تجدیدپذیر، خودروهای برقی (EV)، سیستمهای باتری، اینورترها، مجموعههای جریان بالا و پروژههای شینههای لایهای (Laminated Busbar).
چه چیزی را بررسی کنید: سیستم عایقبندی، عملکرد حرارتی، استحکام دیالکتریک، طراحی مکانیکی و هماهنگی با فیوزها یا تجهیزات حفاظتی.
7. شرکت راجرز (Rogers Corporation)
راجرز به طور گسترده با مواد مهندسی پیشرفته و فناوری شینههای لایهای شناخته میشود. این شرکت برای الکترونیک قدرت بالا و تبدیل توان فشرده، نسبت به شینههای شانهای معمولی MCB، کاربرد بیشتری دارد.
بهترین برای: سیستمهای انتقال قدرت خودروهای برقی، اینورترها، مبدلها، ذخیرهسازی انرژی، سیستمهای کششی و الکترونیک قدرت بالا.
چه چیزی را بررسی کنید: طراحی پشته شینههای لایهای، مواد عایق، الزامات تخلیه جزئی، رابط حرارتی و یکپارچهسازی مکانیکی.
۸. EAE Elektrik
شرکت EAE تولیدکننده برجسته سیستمهای شینهکشی (Busbar Trunking) و سیستمهای توزیع برق است. این شرکت گزینهای قدرتمند برای پروژههایی است که شامل مسیرهای توزیع برق فشار قوی، ساختمانهای تجاری، تأسیسات صنعتی و زیرساختهای مراکز داده میشوند.
بهترین برای: شینهکشی (Busbar Trunking)، توزیع برق ساختمانهای بزرگ، کارخانههای صنعتی و زیرساختها.
چه چیزی را بررسی کنید: نوع شینهکشی (Busway)، جریان نامی، درجه حفاظت (IP)، تحمل جریان اتصال کوتاه، عملکرد در برابر آتش، محیط نصب و پشتیبانی محلی.
۹. Altech Corp
شرکت Altech برای سازندگان تابلوهای کنترل و خریداران آمریکای شمالی که به توزیع برق ماژولار، قطعات نصبشونده روی ریل DIN و سیستمهای شینهکشی برای تابلوهای کنترل صنعتی نیاز دارند، مناسب است.
بهترین برای: تابلوهای کنترل ماشینآلات، توزیع برق روی ریل DIN، تابلوهای کنترل و تجهیزات جانبی تابلو با استاندارد UL.
چه چیزی را بررسی کنید: گواهینامه UL، درپوشهای ایمن در برابر تماس انگشت، فاصلهگذاری، سازگاری آداپتور، اندازه هادی و تناسب با کلید مینیاتوری یا فیوز.
10. VIOX Electric
VIOX Electric یک گزینه کاربردی برای خریدارانی است که به دنبال تامین منابع هستند شینههای MCB, ، شینههای سوزنی (pin-type)، شینههای چنگالی (fork-type)،, کلیدهای مینیاتوری مدار, ، تجهیزات جانبی توزیع فشار ضعیف و قطعات اتصال کلیدهای مینیاتوری. این حوزه با سیستمهای شینهکشی (busbar trunking) بزرگ متفاوت است: نقطه قوت VIOX در جایی است که توزیعکنندگان و تابلوسازان به تجهیزات جانبی فشار ضعیف منعطف و قابل تکرار نیاز دارند، نه یک پلتفرم کامل تابلو برق.

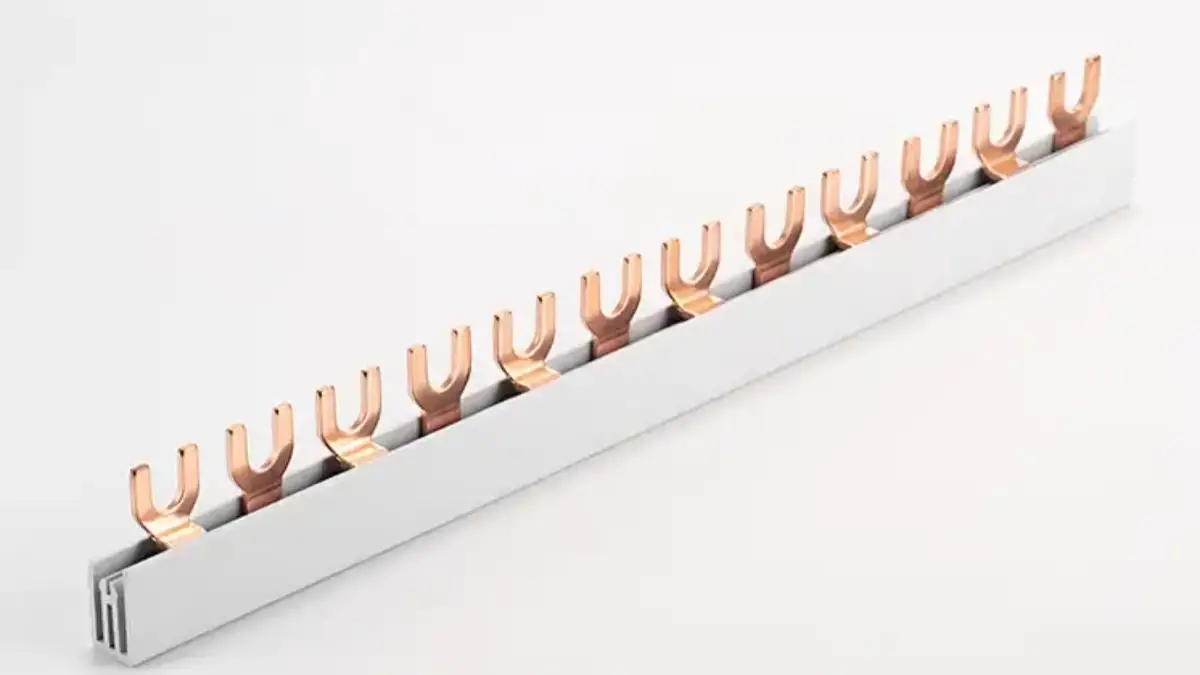

بهترین برای: تابلوهای توزیع MCB، شینههای شانهای، شینههای سوزنی/چنگالی، تجهیزات جانبی تابلوهای فشار ضعیف، تامینکننده توزیعکنندگان و عرضه OEM.
چه چیزی را بررسی کنید: تعداد پل، گام دندانهها، جنس هادی، آبکاری، جریان نامی، عایقبندی، بستهبندی و سازگاری با طراحی ترمینال MCB هدف.
برای ارزیابی محصول، به بخش زیر در VIOX مراجعه کنید صفحه محصولات شینه MCB و صفحه محصول کلید مینیاتوری (MCB). برای انتخاب فنی مرتبط، به راهنماهای VIOX در موارد زیر مراجعه کنید: باس بارهای کلید قدرت, شینه پینتایپ (Pin type) در مقابل شینه چنگالی (Fork type)، و انتخاب مقره شینه.
شینه کلید مینیاتوری در مقابل باسداکت (Busbar Trunking) در مقابل شینه لایهای (Laminated Busbar)
بسیاری از خریداران عبارت “تولیدکنندگان شینه” را جستجو میکنند اما به محصولات متفاوتی نیاز دارند. این اصطلاحات نباید با یکدیگر اشتباه گرفته شوند.
| نوع شینه (Busbar) | مفهوم آن چیست | Typical Application | نوع تأمینکننده متداول |
|---|---|---|---|
| شینه شانهای (Comb busbar) برای کلیدهای مینیاتوری (MCB) | شینه پینتایپ یا چنگالی برای اتصال کلیدهای مدولار | واحدهای مصرفکننده، تابلوهای توزیع، تابلوهای کوچک | تولیدکنندگان تجهیزات جانبی فشار ضعیف |
| شینه کلید مینیاتوری | شینههای اتصالدهنده کلیدها در داخل تابلو یا مرکز بار | تابلوهای توزیع، مراکز بار، تابلوهای برق اصلی | تولیدکنندگان کلیدهای اتوماتیک/تابلوهای برق |
| شینهکشی (باسداکت) / مسیر شینه | سیستم توزیع شینه محصور | ساختمانها، کارخانهها، مراکز داده | تولیدکنندگان بزرگ توزیع برق |
| شینه لایهای (Laminated busbar) | مجموعه شینه عایقبندیشده لایهای | خودروهای برقی، باتری، اینورتر، الکترونیک قدرت | متخصصان اتصالات مهندسیشده |
| شینه مسی سفارشی | شینه مسی یا آلومینیومی ساختهشده | تابلو برق، سیستمهای باتری، تجهیزات OEM | متخصصان ساخت فلزات یا شینهبندی (Busbar) |
اگر پروژه شما یک تابلو MCB است، احتمالاً به تولیدکننده شینههای شانهای (Pin) یا چنگالی (Fork) نیاز دارید. اگر پروژه شما رایزر برق کارخانهای است، احتمالاً به شینهکشی (Busbar trunking) نیاز دارید. اگر پروژه شما اینورتر خودروی برقی یا پک باتری است، ممکن است به مهندسی شینههای لایهای (Laminated busbar) نیاز داشته باشید.
چه چیزی یک شینه کلید مینیاتوری (MCB) را قابل اطمینان میسازد؟
شینههای کلیدهای حفاظتی زمانی دچار خرابی میشوند که جزئیات الکتریکی، مکانیکی و حرارتی به عنوان موارد ثانویه در نظر گرفته شوند. یک شینه قابل اطمینان باید مقاومت تماسی پایین را در طول زمان حفظ کند.
| عامل | چرا مهم است؟ |
|---|---|
| گرید مس یا آلومینیوم | مس با رسانایی بالا مانند T2 / C11000 معمولاً در مواردی که مقاومت پایین و افزایش دمای پایدار اهمیت دارد، مشخص میشود. |
| سطح مقطع | بر ظرفیت جریان و افزایش دما تأثیر میگذارد |
| آبکاری قلع، نیکل یا نقره | بهبود مقاومت در برابر خوردگی و پایداری اتصال؛ آبکاری قلع معمولاً در محدوده ۳ تا ۵ میکرومتر تعیین میشود، اما ضخامت نهایی به الزامات پروژه بستگی دارد |
| گام دندانهها | باید با فاصله ترمینالهای کلید مینیاتوری (MCB) مطابقت داشته باشد |
| پروفیل پین یا چنگالی (Fork) | باید با نوع ترمینال کلید مینیاتوری (MCB) مطابقت داشته باشد |
| جنس عایق | تأثیرگذار بر مقاومت دمایی، ایمنی در برابر تماس و مقاومت در برابر شعله |
| تحمل جریان اتصال کوتاه | حائز اهمیت در شرایط بروز خطا |
| فشار تماسی | تماس ضعیف باعث ایجاد گرما و جرقه میشود |
| فاصله خزشی و فاصله هوایی | حیاتی برای ایمنی و انطباق با استانداردها |
| برچسبگذاری و بستهبندی | کاهش خطاهای نصب در تغذیه تابلو توزیع |
برای شینههای MCB، گام (Pitch) و هندسه ترمینال اغلب از آنچه خریداران تصور میکنند مهمتر است. شینهای که “تقریباً سازگار” باشد میتواند باعث فشار تماس ناهمگون، ایجاد گرما و عملکرد غیرقابلاطمینان شود.
پارامترهای مهندسی که ارزش پرسیدن دارند
دادههای فنی دقیق، تفاوت بین یک تأمینکننده تخصصی شینه و یک فروشنده کاتالوگی را مشخص میکند. برای پروژههای رسمی تابلو برق، مقادیری مانند موارد زیر را درخواست کنید:
| پارامتر | نقطه مرجع کاربردی |
|---|---|
| گرید مس | مس T2 / C11000 یا مس با رسانایی بالا معادل آن، که معمولاً با خلوص بالای ۹۹.۹ درصد مشخص میشود |
| آبکاری | آبکاری قلع، نیکل یا نقره بسته به شرایط محیطی و الزامات اتصال |
| ضخامت معمول قلع | معمولاً ۳ تا ۵ میکرومتر برای محافظت عمومی از اتصال شینههای فشار ضعیف؛ طبق دیتاشیت تأیید شود |
| درجه اشتعال عایق | استاندارد UL94 V-0 معمولاً برای قطعات عایق پلاستیکی ضد حریق درخواست میشود |
| عملکرد سیم داغ (Glow-wire) | مهم برای تابلوهای توزیع به سبک IEC و تجهیزات جانبی واحدهای مصرفکننده |
| افزایش دما | باید تحت شرایط جریان نامی، دمای محفظه، گروهبندی و شرایط نصب تأیید شود |
| تحمل جریان اتصال کوتاه | باید با جریان خطای احتمالی تابلو و هماهنگی تجهیزات حفاظتی مطابقت داشته باشد |
| فاصله خزشی و فاصله هوایی | باید با ولتاژ، درجه آلودگی و چارچوب استانداردهای مربوطه مطابقت داشته باشد |
این اعداد را به عنوان محدودیتهای تأیید جهانی در نظر نگیرید. معیارهای پذیرش نهایی به استاندارد محصول، طراحی تابلو، دمای محفظه، تجهیزات حفاظتی و مسیر صدور گواهینامه منطقهای بستگی دارد.
کیفیت شینههای مرکز بار (Load Center): آنچه خریداران باید بررسی کنند
قابلیت اطمینان مرکز بار به شدت به رابط بین کلید مینیاتوری و شینه بستگی دارد. هنگامی که خریداران برندها یا مدلهای مرکز بار را مقایسه میکنند، سیستم شینهکشی باید بخشی از ارزیابی باشد، نه یک موضوع فرعی.
هنگام ارزیابی کیفیت شینههای مرکز بار، موارد زیر را بررسی کنید:
- تناسب کلید و فشار کنتاکت
- آبکاری شینهها و مقاومت در برابر خوردگی
- عملکرد حرارتی تحت بار مداوم
- سری کلیدهای مورد تایید سازنده
- درجهبندی جریان اتصال کوتاه
- در دسترس بودن کلیدهای جایگزین
- چیدمان شینه نول و ارت
- کیفیت برچسبگذاری تابلو و فهرست مدارها
- سازگاری با کلیدهای AFCI، GFCI یا دوکاره
نقطه ضعف همیشه خود فلز شینه نیست. این ضعف ممکن است مربوط به اتصال فنری، تیغه کلید، آبکاری، گشتاور، سازگاری کلید یا افزایش دما در داخل تابلوی شلوغ باشد.
چکلیست انتخاب شینه MCB
هنگام خرید شینه MCB برای تابلوهای توزیع یا تابلوهای برق ماژولار از این چکلیست استفاده کنید.
| مورد بررسی | چه چیزی را تایید کنیم |
|---|---|
| نوع شینه | طراحی ترمینال پینی، چنگالی یا خاص |
| تعداد پل ها | 1P، 2P، 3P، 4P، 1P+N، 3P+N |
| آرایش فازها | آرایش تکفاز، سهفاز و نول |
| گام دندانهها | معمولاً فاصله ماژول ۱۸ میلیمتر است، اما سری کلید را بررسی کنید |
| جریان نامی | تطبیق طراحی تابلو و کاهش توان (Derating) |
| عایق | مقاومت در برابر شعله، ایمنی در برابر تماس، درجه حرارت و در صورت نیاز، عملکرد مطابق با استاندارد UL94 V-0 یا تست سیم داغ (Glow-wire) |
| طول برش | قابلیت برش ایمن بدون ایجاد لبههای خطرناک |
| درپوشهای انتهایی (End caps) | الزامی برای حفاظت در برابر تماس مستقیم |
| سازگاری با کلیدهای مینیاتوری (MCB) | طراحی ترمینال باید با خانواده کلیدهای اتوماتیک مطابقت داشته باشد |
| اسناد گواهینامه و تاییدیه فنی | مورد نیاز برای پروژههای رسمی تابلو برق یا توزیعکننده |
برای مشاهده جزئیات سازگاری، مراجعه کنید به شینه از نوع پین در مقابل شینه از نوع چنگالی.
هشدارهای رایج هنگام انتخاب تأمینکننده شینه (Busbar)
از تأمینکنندگانی که موارد زیر را دارند اجتناب کنید:
- نمیتوانند گرید مس یا نوع آبکاری را مشخص کنند
- جریان نامی را بدون در نظر گرفتن شرایط افزایش دما ارائه میدهند
- نمیتوانند گام دندانهها و سازگاری با کلید مینیاتوری (MCB) را تأیید کنند
- هیچ جزئیاتی در مورد عایق یا درپوش انتهایی ارائه نمیدهند
- امکان ارائه نقشهها یا دیتاشیتها وجود ندارد
- شینههای پینتایپ (Pin) و چنگالی (Fork) را به عنوان قطعات قابل جایگزینی در نظر بگیرید
- هیچ کنترلی بر بستهبندی برای توزیع صادراتی وجود ندارد
- امکان تضمین کیفیت یکسان در سریهای تولیدی وجود ندارد
- ادعای سازگاری جهانی با تمامی کلیدهای مینیاتوری (MCB)
برای شینههای کلید مینیاتوری، واژه “جهانی” (Universal) اغلب یک هشدار است. هندسه ترمینال کلیدها در برندها و سریهای مختلف متفاوت است. یک تأمینکننده معتبر باید بپرسد که از چه خانواده کلید، تعداد پل، گام (Pitch)، جریان نامی و طراحی تابلویی استفاده میکنید.
برندهای کلید مینیاتوری در مقابل تولیدکنندگان شینه
تولیدکنندگان کلید مینیاتوری و تولیدکنندگان شینه اغلب با هم همپوشانی دارند، اما هدف جستجو یکسان نیست. ممکن است شرکتی کلیدهای عالی تولید کند اما برخی از لوازم جانبی شینه را از تأمینکننده دیگری تهیه کند. شرکت دیگری ممکن است بدون اینکه برند اصلی کلید مینیاتوری باشد، در زمینه شینههای MCB، شینههای لایهای یا سیستمهای شینهکشی (Busbar Trunking) تخصص داشته باشد.
اگر اولویت شما مقایسه برندهای کلید مینیاتوری است، از راهنمای اختصاصی تولیدکنندگان کلیدهای حفاظتی مانند VIOX استفاده کنید. برترین تولیدکنندگان کلیدهای حفاظتی در چین. اگر اولویت شما افزایش دما، قابلیت اطمینان کنتاکتها، سازگاری با شینههای شانهای یا کیفیت شینههای تابلو توزیع است، بر تامینکنندگان شینه و طراحی سیستمهای شینهکشی تمرکز کنید.
سوالات متداول
برترین تولیدکنندگان شینه چه کسانی هستند؟
تولیدکنندگان پیشرو شینه شامل شرکتهای جهانی توزیع برق مانند اشنایدر الکتریک، زیمنس، ABB، ایتون و لگراند، و همچنین تامینکنندگان تخصصی شینه مانند مرسن، راجرز، EAE، آلتک و VIOX Electric برای حوزههای کاربردی مختلف هستند.
تفاوت بین تولیدکننده شینه و تولیدکننده سیستم شینهکشی چیست؟
یک تولیدکننده شینه ممکن است شینههای مسی، شینههای شانهای MCB، شینههای لایهای یا شینههای سفارشی تولید کند. یک تولیدکننده سیستم شینهکشی معمولاً یک سیستم توزیع کامل مانند ترانکینگ شینه، باسوی، آداپتورها، نگهدارندهها، واحدهای انشعاب و لوازم جانبی نصب را تامین میکند.
چه چیزی یک شینه کلید حفاظتی را به یک محصول باکیفیت تبدیل میکند؟
یک شین (Busbar) مناسب برای کلید مینیاتوری باید دارای جنس، آبکاری، جریان نامی، گام دندانهها، عایقبندی، انطباق با ترمینال کلید و مقاومت در برابر اتصال کوتاه صحیح باشد. سطح تماس باید تحت بار و چرخههای دمایی پایدار باقی بماند.
آیا شینهای نوع پین (Pin) و نوع چنگالی (Fork) قابل جایگزینی با یکدیگر هستند؟
خیر. شینهای نوع پین و چنگالی برای طراحیهای متفاوت ترمینال کلید ساخته شدهاند. استفاده از نوع اشتباه میتواند منجر به اتصال ضعیف، گرم شدن بیش از حد یا تماس ناایمن شود. همیشه شین را متناسب با ساختار ترمینال کلید انتخاب کنید.
کدام شین برای تابلوهای توزیع MCB مناسبتر است؟
برای تابلوهای توزیع MCB، بهترین شین معمولاً یک شین شانهای عایقدار با جریان نامی مناسب، پیکربندی قطب صحیح، گام ماژولار، نوع پین یا چنگالی و درپوشهای انتهایی است. انتخاب برند اهمیت کمتری نسبت به سازگاری صحیح و مستندات فنی دارد.
برای بررسی کیفیت شین مرکز بار (Load Center) به چه نکاتی باید توجه کنم؟
طراحی تماس کلید به شین، آبکاری، میزان افزایش دما، لیستبندی تابلو، سری کلیدهای تایید شده، رتبه اتصال کوتاه و در دسترس بودن کلیدهای جایگزین را بررسی کنید. قابلیت اطمینان بلندمدت به کل رابط کلید-شین بستگی دارد، نه فقط به فلز شین.
آیا VIOX یک تولیدکننده شین است؟
شرکت VIOX Electric تامینکننده محصولات شینهکشی فشار ضعیف و تجهیزات جانبی تابلو برق، بهویژه شینههای MCB، شینههای دوشاخهای و شانهای، و متعلقات اتصال کلیدهای مینیاتوری است. این شرکت بهترین گزینه برای توزیعکنندگان، تولیدکنندگان تجهیزات اصلی (OEM) و سازندگان تابلوهای برق است که به دنبال تامین قطعات مدولار فشار ضعیف هستند.
نتيجه گيری
بهترین تولیدکننده شینه به نوع شینهای که نیاز دارید بستگی دارد.
برای تابلوهای برق بزرگ و سیستمهای شینهکشی (Busbar Trunking)، تولیدکنندگان جهانی تجهیزات الکتریکی مانند اشنایدر الکتریک، زیمنس، ABB، ایتون و لگراند گزینههای قدرتمندی هستند. برای شینههای لایهای و الکترونیک قدرت، شرکتهایی مانند مرسن (Mersen) و راجرز (Rogers) مناسبترند. برای شینههای MCB، شینههای شانهای و تجهیزات جانبی تابلوهای توزیع فشار ضعیف، VIOX و سایر تامینکنندگان تخصصی تجهیزات تابلو برق ممکن است انتخاب کاربردیتری باشند.
شینه را صرفاً بر اساس نام برند خریداری نکنید. پیش از انتخاب تامینکننده، کاربرد، سازگاری با کلید، جریان نامی، افزایش دما، نوع آبکاری، عایقبندی، الزامات اتصال کوتاه و مستندات فنی را بررسی کنید.
