راهنمای انتخاب برق‌گیر (SPD) برای کل ساختمان: نوع 1 در مقابل نوع 2، درجه‌بندی‌ها و نحوه نصب در تابلو

یک SPD کل‌خانه را بر اساس سیستم الکتریکی و نصب انتخاب کنید، نه بر اساس آمپراژ سرویس خانه یا بزرگ‌ترین عدد kA در صفحه محصول. ابتدا چارچوب UL یا IEC قابل‌اعمال، ولتاژ تغذیه، آرایش هادی‌ها، سیستم ارتینگ و نقطه اتصال مورد نظر را شناسایی کنید. سپس نوع 1 یا نوع 2 را انتخاب کرده، MCOV یا Uc و حالت‌های حفاظتی مورد نیاز را تطبیق دهید، VPR یا Up را بر اساس مبنای آزمون یکسان مقایسه کنید، اظهارنامه‌های جریان تخلیه را بررسی کرده، سازگاری اتصال کوتاه را تایید کنید و اتصال دقیق تابلو و مسیر هادی‌ها را نهایی نمایید.

برای یک واحد مسکونی معمولی در آمریکای شمالی، مشخصات نهایی ممکن است یک SPD نوع 1 فهرست‌شده باشد که در محل سرویس انتخاب‌شده مجاز است، یا یک SPD نوع 2 فهرست‌شده در سمت بارِ تجهیز اضافه‌جریان سرویس باشد. در یک تاسیسات IEC، طراح به‌جای آن از قوانین نصب مربوطه IEC استفاده کرده و اظهارنامه‌هایی مانند Uc، Up، In، Imax، Iimp و Isccr را برای سیستم واقعی انتخاب می‌کند. این دو چارچوب از مفاهیم مرتبطی استفاده می‌کنند، اما برچسب‌ها و مقادیر اعلام‌شده آن‌ها نباید در یک جدول رتبه‌بندی با هم ترکیب شوند.

نکات کلیدی

• یک سرویس 200 A نیازی به یک “SPD 200 A” ندارد.” رتبه‌بندی سرویس، ظرفیت بار مداوم را توصیف می‌کند؛ اظهارنامه‌های kA یک SPD، وظایف یا ظرفیت‌های استانداردشده جریان ضربه را توصیف می‌کنند.
• نوع (Type) از نقطه اتصال و قوانین قابل‌اعمال پیروی می‌کند. نوع 1 لزوماً برای هر تابلو “بهتر” از نوع 2 نیست.
• پیکربندی ولتاژ بر kA اولویت دارد. محصولی که دارای MCOV/Uc، آرایش هادی یا حالت‌های حفاظتی نادرست باشد، با عدد جریان سرج (surge-current) بزرگ‌تر اصلاح نمی‌شود.
• عملکرد حفاظتی را بر مبنای یکسان مقایسه کنید. برای محصولات مشابه UL از رتبه‌بندی حفاظتی ولتاژ (VPR) استاندارد UL و برای محصولات و حالت‌های مشابه IEC از سطح حفاظتی ولتاژ Up استاندارد IEC استفاده کنید.
• SCCR یا Isccr یک دروازه جریان خطا است، نه یک رتبه‌بندی سرج. این محصول باید برای شرایط اتصال کوتاه موجود و روش نصب مناسب باشد.
• نصب، بخشی از عملکرد است. تاییدیه محصول، سازگاری با تابلو، حفاظت بالادست، طول هادی، مسیرکشی، محفظه و نشانگر وضعیت، همگی در تصمیم‌گیری برای انتخاب دخیل هستند.

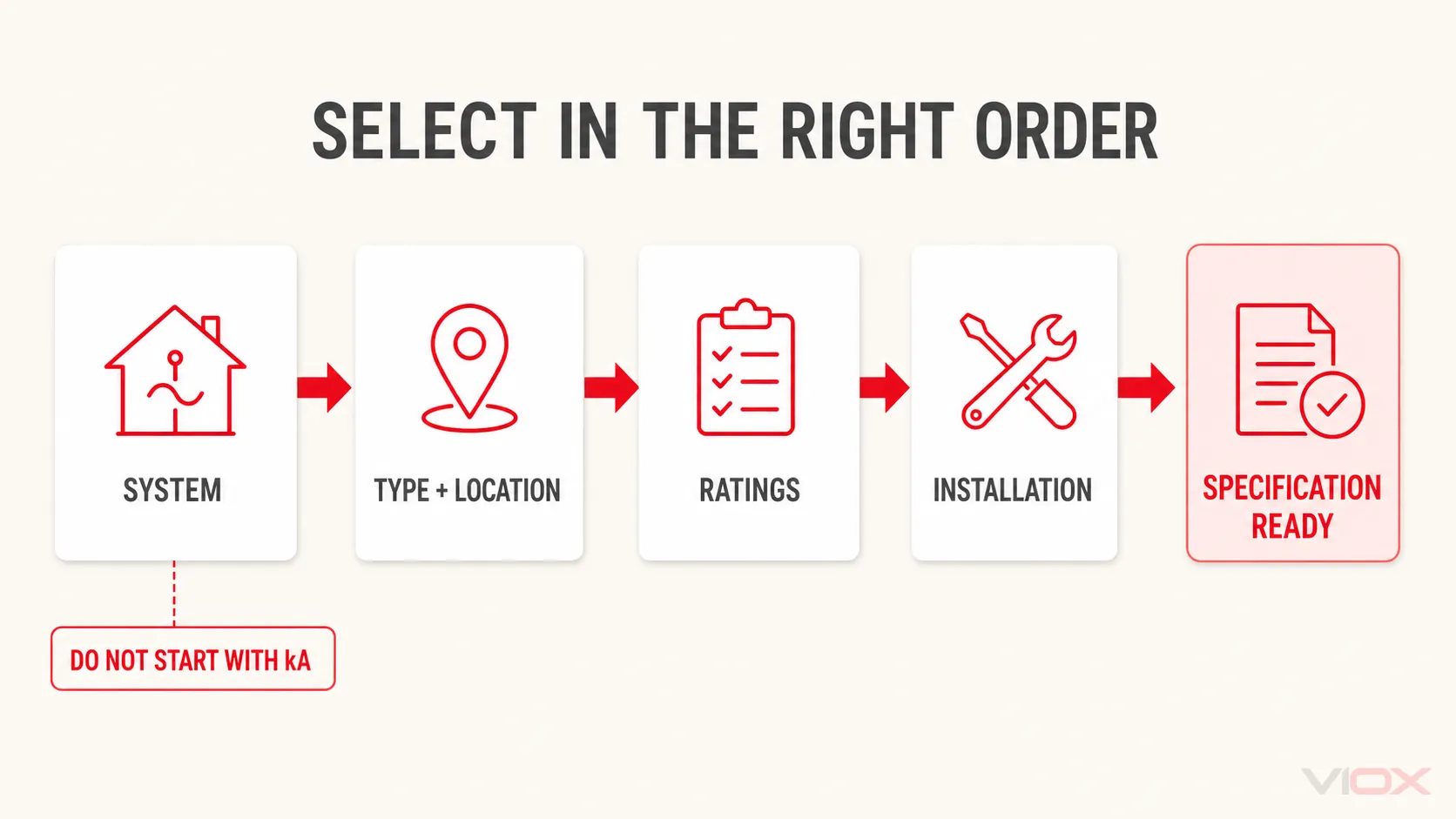

گردش کار هشت‌مرحله‌ای انتخاب SPD برای کل ساختمان

از توالی زیر به عنوان یک فرآیند «برو/نرو» استفاده کنید. کاندیدایی که در یک مرحله اولیه شکست می‌خورد، نباید با مقدار مطلوب در مرحله بعدی نجات یابد.

دروازه	ورودی مورد نیاز	خروجی مشخصات	مستندات جهت تایید
۱. چارچوب	کشور، مبنای کد، استاندارد محصول	مسیر انتخاب UL/آمریکای شمالی یا IEC	سوابق لیست‌شدن/گواهی‌نامه و قوانین محلی قابل اجرا
۲. سیستم الکتریکی	ولتاژ نامی، فرکانس، فاز، هادی‌ها، زمین‌کردن/ارتینگ	نام‌گذاری دقیق سیستم و نقشه اتصال	سوابق پنل/سرویس و تاییدیه سایت توسط فرد واجد شرایط
۳. نقطه اتصال	سمت خط یا بار، تجهیزات سرویس یا پنل پایین‌دست	نوع SPD مجاز و محل نصب	دستورالعمل‌های محصول، شرایط لیست‌بندی و آیین‌نامه محلی
۴. ولتاژ پیوسته	ولتاژ در هر حالت حفاظتی مورد نظر و تغییرات عملکردی مورد انتظار	MCOV یا Uc برای هر حالت	برگه اطلاعات به همراه ارزیابی ولتاژ سیستم و TOV
۵. عملکرد حفاظتی	نیاز به تحمل تجهیزات و مبنای آزمون قابل مقایسه	VPR یا Up بر اساس حالت حفاظتی	اظهارنامه‌های استاندارد یکسان، ولتاژ یکسان و حالت یکسان
۶. ظرفیت تحمل سرج	میزان مواجهه، زمینه حفاظت در برابر صاعقه، سطح نصب	In و در صورت لزوم، Imax یا Iimp؛ اظهارنامه جداگانه ظرفیت جریان سرج	استاندارد محصول، شکل موج، حالت/مبنای هر فاز، و داده‌های سازنده
۷. حفاظت در برابر خطا و پشتیبان	جریان خطای موجود، OCPD فعلی، حفاظت هادی	SCCR یا Isccr قابل اعمال، فیوز/کلید مدار پشتیبان، روش اتصال	لیست‌بندی، جدول هماهنگی، نقشه سیم‌کشی، و تاییدیه تابلو
۸. تناسب نصب	برند/مدل تابلو، فضاها، محفظه، مسیر هادی، نشانگر و قابلیت سرویس‌دهی	شکل نصب، مسیر هادی، محفظه و ویژگی‌های نگهداری	دستورالعمل‌های نصب، ابعاد، داده‌های ترمینال و نقشه‌برداری جایگزینی

این گردش کار، ابزار تصمیم‌گیری اصلی این صفحه است. بخش‌های زیر توضیح می‌دهند که چگونه هر مرحله را بدون تبدیل یک رتبه‌بندی به یک میانبر جهانی، تکمیل کنید.

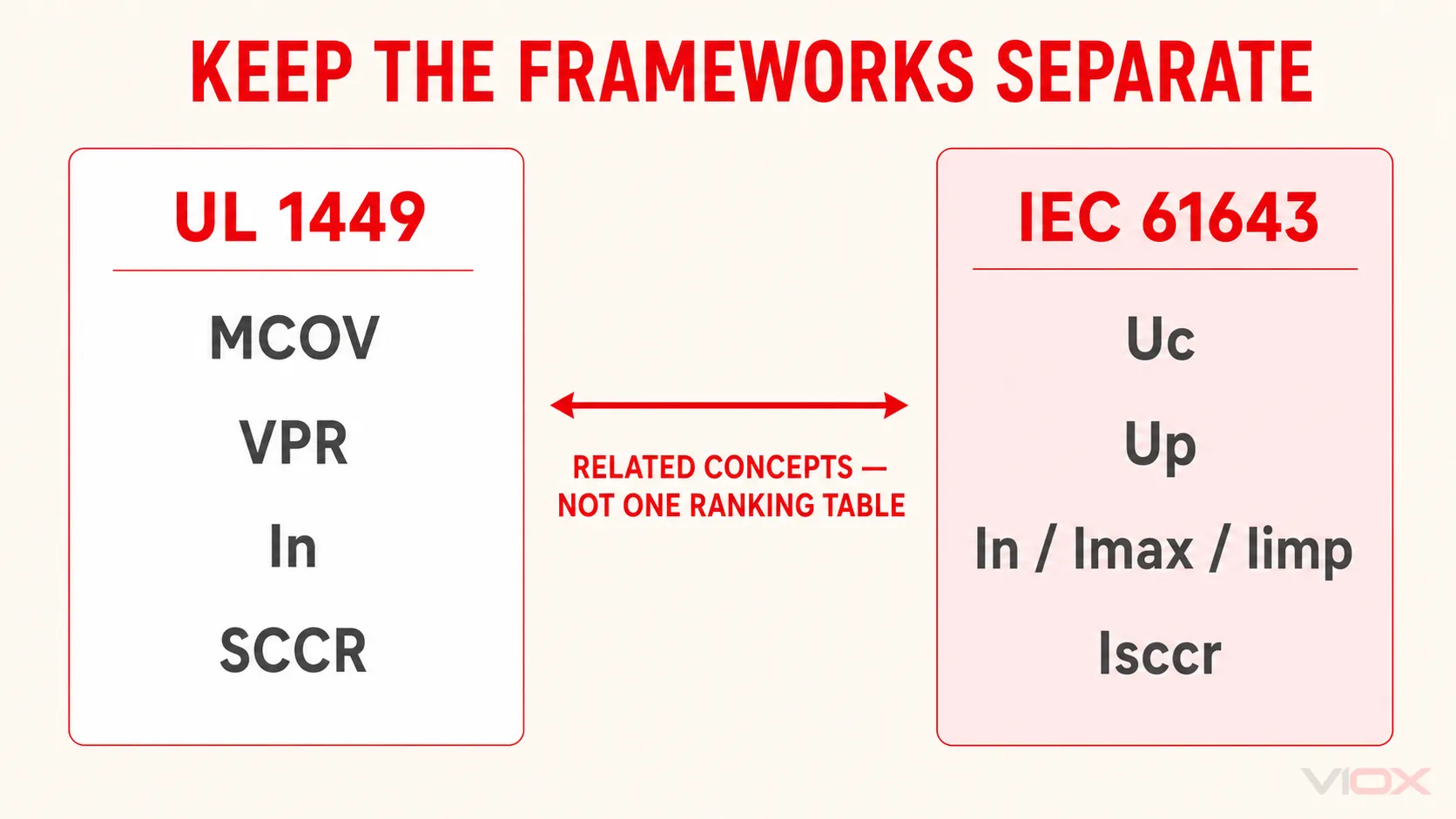

مرحله ۱: چارچوب‌های انتخاب UL و IEC را جدا نگه دارید

“محافظ برق‌گیر کل خانه” عمدتاً یک عبارت جستجوی آمریکای شمالی است، اما VIOX به بازارهایی خدمت‌رسانی می‌کند که قوانین IEC را نیز اعمال می‌کنند. با نام‌گذاری چارچوب شروع کنید، زیرا شماره نوع (Type) مشابه، دو دستگاه را مستقیماً قابل تعویض نمی‌کند.

فیلد انتخاب	مسیر مبتنی بر UL آمریکای شمالی	مسیر مبتنی بر IEC	قانون مقایسه
مبنای محصول	لیستینگ UL 1449 و کد نصب مربوطه	استاندارد IEC 61643-11 به همراه IEC 61643-01، به‌علاوه قوانین ملی نصب	ویرایش دقیق و مستندات گواهی/لیستینگ را بررسی کنید
نوع	UL Type 1 یا Type 2 بر اساس محل مجاز مدار	IEC Type 1، Type 2، یا طبقه‌بندی ترکیبی بر اساس وظیفه آزمون و کاربرد	فرض نکنید که شماره‌های Type یکسان، معادل‌سازی یک‌به‌یک ایجاد می‌کنند
ولتاژ پیوسته	MCOV بر اساس مد	Uc بر اساس مد	هر دو باید با شرایط سیستم پیوسته مطابقت داشته باشند، اما از چارچوب اعلام‌شده استفاده کنید
ولتاژ محدودکننده/حفاظتی	VPR بر اساس مد	Up بر اساس مد	فقط استانداردهای مشابه، سیستم‌های اسمی، مدها و شرایط تست را با هم مقایسه کنید
اظهارنامه‌های تخلیه	In به علاوه ظرفیت جریان ضربه‌ای سازنده و سایر مقادیر ذکر شده	In، Imax و Iimp در صورت کاربرد	ثبت شکل موج و مبنای هر حالت/هر قطب/هر فاز
اظهارنامه اتصال کوتاه	SCCR در ولتاژ و شرایط نصب اعلام‌شده	Isccr یا سایر اظهارنامه‌های مربوط به تحمل/جریان اتصال کوتاه	تطبیق با جریان خطای احتمالی و حفاظت پشتیبان مورد نیاز

استاندارد IEC 61643-11:2025، SPDهای متصل به سیستم‌های الکتریکی AC ولتاژ پایین را پوشش می‌دهد و همراه با IEC 61643-01:2024 اعمال می‌شود. در آمریکای شمالی، UL 1449 مرجع اصلی استاندارد محصول برای SPDهای ولتاژ پایین است. الزامات نصب همچنان به آیین‌نامه الکتریکی محلی و مرجع ذی‌صلاح (AHJ) بستگی دارد.

در حوزه‌های قضایی که مفاد مربوط به آیین‌نامه ملی برق (National Electrical Code) را اعمال می‌کنند، الزامات حفاظت در برابر نوسان برای سرویس‌های مسکونی، دستگاه‌های نوع 1 یا نوع 2 را شناسایی کرده و ممکن است شرایط مکان و جریان تخلیه اسمی را تعیین کنند. پذیرش و اصلاحات آیین‌نامه متفاوت است، بنابراین وجود یک ماده ملی به معنای آن نیست که یک خانه، پروژه یا منطقه خاص، الزام مشابهی دارد.

برای نقشه جامع‌تر استانداردها، از راهنمای استانداردهای SPD مطابق با IEC 61643 و اختصاصی مقایسه Type 1، Type 2 و Type 3 مطابق با UL/IEC.

گام ۲: ثبت سیستم الکتریکی پیش از بررسی محصولات

برچسب روی تابلو مانند “100 A”، “150 A” یا “200 A” کافی نیست. برگه ورودی زیر باید بر اساس نقشه‌ها، مستندات سرویس، علائم روی تابلو و تأییدیه افراد واجد شرایط تکمیل شود.

ورودی سیستم	چرا این موضوع انتخاب SPD را تغییر می‌دهد
کشور و کد/استاندارد قابل اعمال	کنترل‌کننده تاییدیه محصول، تعریف نوع، قوانین نصب و اصطلاحات
ولتاژ نامی سیستم	خانواده ولتاژ را تعیین می‌کند اما تصمیم نهایی MCOV/Uc را مشخص نمی‌کند
آرایش فاز و هادی	تعداد قطب‌ها/ماژول‌ها و حالت‌های حفاظتی ممکن را تعیین می‌کند
سیستم زمین‌کردن یا ارتینگ	تغییر رفتار فاز به زمین و نول به زمین، توپولوژی، Uc/MCOV و مواجهه با TOV
تجهیزات سرویس یا تابلوی پایین‌دست	نوع مجاز و معماری اتصال را تعیین می‌کند
جریان اتصال کوتاه موجود	باید با SCCR/Isccr و حفاظت در برابر اضافه‌جریان/پشتیبان مورد نیاز مطابقت داده شود
حفاظت خارجی در برابر صاعقه یا قرارگیری در معرض خطوط هوایی	می‌تواند ظرفیت جریان صاعقه مورد نیاز و استراتژی هماهنگی را تغییر دهد
بارهای حساس و سایر سرویس‌های رسانای ورودی	به تعیین اینکه آیا حفاظت فقط در تابلو کافی است یا به حفاظت هماهنگ‌شده اضافی نیاز است، کمک می‌کند
سازنده تابلو، مدل، فضاها و محفظه	کنترل انطباق مکانیکی، کلید مدار یا فرم پلاگین تأییدشده، ترمینال‌ها و تناسب با محیط

یک سیستم خانگی رایج تک‌فاز 120/240 V و یک واحد مسکونی سه‌فاز 230/400 V نمی‌توانند تنها به این دلیل که هر دو لیست محصول عبارت “کل خانه” را دارند، از نمودار اتصال یکسانی استفاده کنند. آرایش‌های grounded-wye، delta، TN، TT یا IT نیز ولتاژهایی را که حالت‌های حفاظتی مجزا تجربه می‌کنند، تغییر می‌دهند.

سیستم ارتینگ را از روی رنگ هادی‌ها یا شکل محفظه استنباط نکنید. سوابق انتخاب باید منبع واقعی و آرایش هم‌بندی را ذکر کنند.

گیت ۳: انتخاب نوع 1 یا نوع 2 بر اساس محل اتصال

تحت چارچوب UL، یک SPD نوع 1 در سمت خط یا سمت بارِ تجهیزات حفاظتی جریان اضافه در قطع‌کننده سرویس، در محدوده لیست و دستورالعمل‌های آن مجاز است. یک SPD نوع 2 در سمت بار نصب می‌شود. این امر نوع 1 را برای برخی معماری‌های ورودی سرویس منعطف‌تر می‌کند، اما به این معنی نیست که هر محصول نوع 1 بهترین گزینه برای هر مرکز بار است.

شرایط نصب	نوعی که معمولاً ابتدا ارزیابی می‌شود	آنچه که همچنان باید تایید شود
سمت تغذیه/خطِ قطع‌کننده سرویس	UL نوع 1	اینکه آیا محصول و تجهیزات سرویس دقیق، آن اتصال، ابزار قطع‌کننده مورد نیاز، حفاظت هادی، محفظه و شرایط شرکت برق/AHJ را مجاز می‌دانند یا خیر
سمت بار در تابلوی سرویس اصلی	UL Type 1 یا Type 2، طبق مجوز	سازگاری تابلو، روش اتصال، نیاز به کلید مدار/فیوز، فضاها، مسیر سیم‌کشی، SCCR و دستورالعمل‌های لیست‌بندی
مبدأ نصب IEC با وظیفه جریان صاعقه	IEC Type 1 یا Type 1+2 ترکیبی طبق نیاز طراحی	حفاظت خارجی در برابر صاعقه، ارزیابی ریسک، Iimp، حالت‌های حفاظتی، رفتار جریان پیرو در صورت لزوم، و قوانین ملی نصب
تابلو توزیع IEC بدون وظیفه Type 1 در آن نقطه	دستگاه IEC نوع 2 یا ترکیبی، بسته به نیاز طراحی	Up، Uc، In/Imax، Isccr، سیستم ارتینگ، حفاظت پشتیبان و هماهنگی

برچسب نوع (Type) به پرسش‌های مربوط به طبقه‌بندی و محل نصب پاسخ می‌دهد؛ این برچسب به‌تنهایی تعیین‌کننده سازگاری ولتاژ، سطح حفاظت، دوام، مناسب بودن برای جریان خطا یا تناسب با تابلو نیست. اگر تصمیم‌گیری تنها محدود به این است که “تفاوت نوع 1 با نوع 2 چیست؟”، آن موضوع را در صفحه مقایسه انواع SPD نگه دارید و از بسط دادن آن در اینجا خودداری کنید.

گیت 4: تطبیق MCOV یا Uc و هر حالت حفاظتی مورد نیاز

حداکثر ولتاژ کاری مداوم (MCOV) و حداکثر ولتاژ کاری مداوم Uc، ولتاژی را توصیف می‌کنند که یک SPD می‌تواند تحت شرایط اعلام‌شده به‌طور مداوم تحمل کند. این مقادیر، ولتاژ کلمپینگ (clamping voltage) نیستند و با افزودن درصدی دلخواه به ولتاژ سرویس انتخاب نمی‌شوند.

گیت ولتاژ را به این ترتیب تکمیل کنید:

1. ولتاژ عادی در هر مد مورد نظر، مانند فاز به نول (L-N)، فاز به زمین/ارت حفاظتی (L-G یا L-PE)، نول به زمین/ارت حفاظتی (N-G یا N-PE)، و فاز به فاز (L-L) را در صورت کاربرد، فهرست کنید.
2. تغییرات پیوسته معتبر و شرایط اضافه ولتاژ موقت (TOV) سیستم را تعیین کنید.
3. یک MCOV/Uc انتخاب کنید که از عملکرد پیوسته و رفتار TOV مورد نیاز برای آن مد پشتیبانی کند.
4. عملکرد حفاظتی را مجدداً بررسی کنید. افزایش غیرضروری MCOV/Uc ممکن است VPR/Up یا سطح حفاظت حاصل توسط گزینه انتخابی را تغییر دهد.

مجموعه مدهای حفاظتی باید با سیستم الکتریکی و توپولوژی محصول مطابقت داشته باشد. محصولی که تنها با ولتاژ نامی توصیف شده است، ممکن است پیکربندی نادرست نول، مد مفقود، یا آرایش نامناسب مرجع زمین را پنهان کند.

فرآیند دقیق ولتاژ در راهنمای انتخاب MCOV و Uc. قرار دارد. این صفحه از نتیجه آن به عنوان یکی از مراحل در تصمیم‌گیری نهایی تابلو استفاده می‌کند.

گیت ۵: مقایسه VPR یا Up بر اساس مبنای یکسان

پس از تأیید سازگاری ولتاژ، نحوه اعلام ولتاژ محدود توسط کاندیداها را مقایسه کنید.

• VPR یک رتبه‌بندی حفاظتی ولتاژ با رویکرد UL است. کاندیداها را با سیستم اسمی، حالت حفاظتی، زمینه محصول و مبنای فهرست‌بندی قابل اعمال یکسان مقایسه کنید.
• بالا سطح حفاظتی ولتاژ IEC است. حالت‌های یکسان و اظهارنامه‌های آزمون مربوطه را در چارچوب IEC مقایسه کنید.

در شرایط برابر، ولتاژ حفاظتی اعلام‌شده پایین‌تر می‌تواند مطلوب‌تر باشد، اما کوچک‌ترین عدد در یک لیست محصول ترکیبی لزوماً برنده نیست. بررسی کنید:

• آیا عدد مربوط به L-N، L-L، L-G/L-PE یا N-G/N-PE است؛;
• آیا کاندیداها از استاندارد و چارچوب آزمون یکسانی استفاده می‌کنند؛;
• آیا رفتار MCOV/Uc و TOV همچنان مناسب است؛;
• اینکه آیا طول و مسیر هادی، ولتاژ نصب را فراتر از مقدار اعلام‌شده دستگاه افزایش می‌دهد یا خیر؛;
• اینکه آیا مقاومت تجهیزات پایین‌دست و حفاظت هماهنگ‌شده در نظر گرفته شده است یا خیر.

یک VPR را به Up تبدیل نکنید، یا این دو را به گونه‌ای در کنار هم قرار ندهید که گویی تنها واحدها اهمیت دارند. تصمیم درست، انتخاب عملکرد حفاظتی اعلام‌شده مناسب در چارچوبی است که در واقع بر محصول و نصب حاکم است.

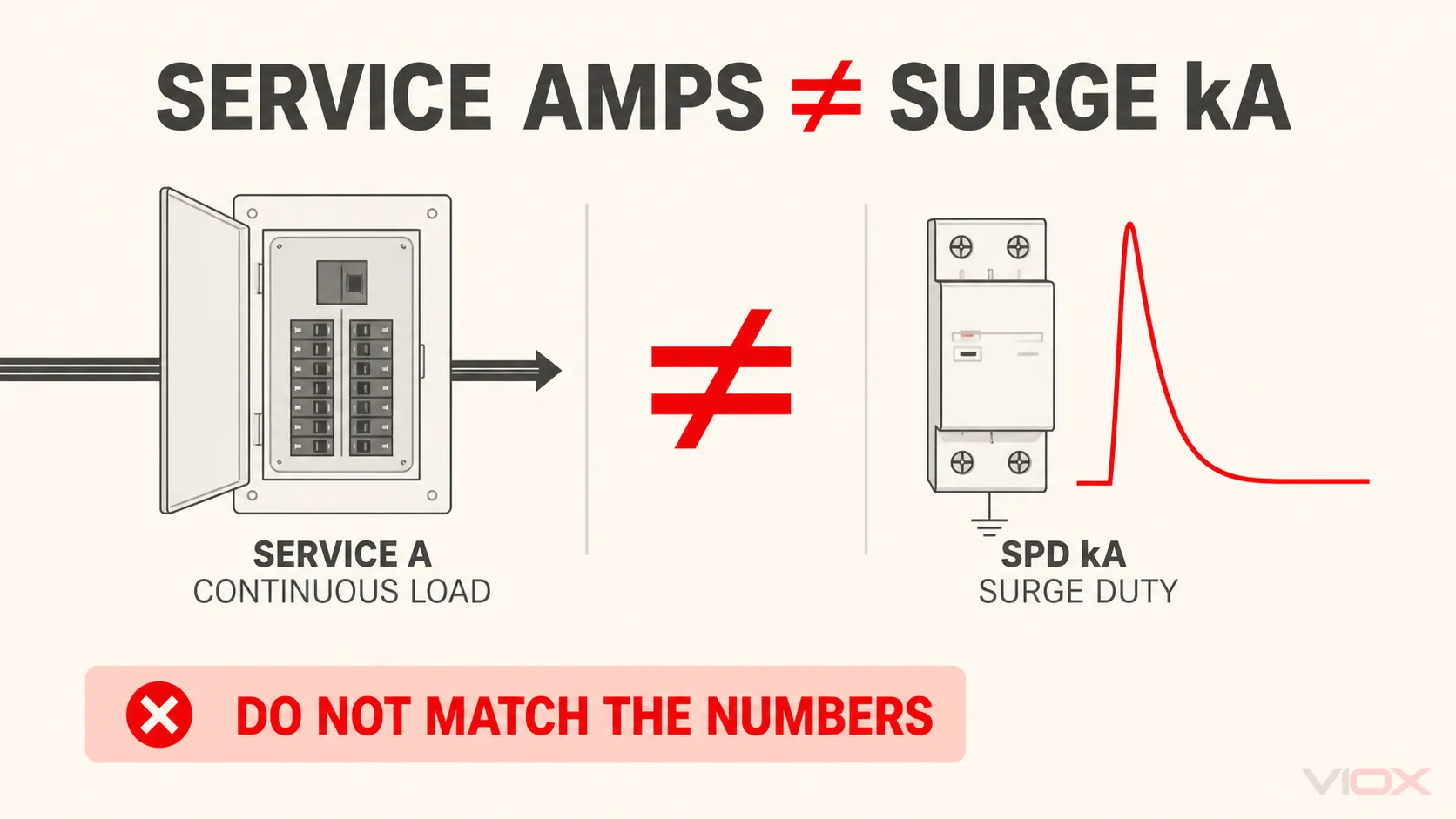

گیت ۶: خواندن In، Imax، Iimp و kA بدون تطبیق آن‌ها با آمپراژ سرویس

پایدارترین خطای اندازه‌گیری SPD کل ساختمان، تطبیق رتبه‌بندی سرویس با مقدار kA در SPD است. این مقادیر پدیده‌های متفاوتی را توصیف می‌کنند:

ارزش	مقایسه جامع جریان‌های نشتی، باقیمانده و زمین برای کمک به روشن شدن نقش‌های متمایز آنها در ایمنی الکتریکی.	آنچه به تنهایی به شما نمی‌گوید
رتبه‌بندی سرویس 100 A، 150 A یا 200 A	ظرفیت جریان سرویس/بار مداوم تحت پنل و طراحی سرویس	مقدار جریان ضربه‌ای مورد نیاز، VPR/Up، MCOV/Uc یا نوع
در	جریان تخلیه اسمی تحت وظیفه استانداردشده مربوطه	حداکثر ظرفیت یک‌باره، ولتاژ حفاظتی یا عمر باقی‌مانده
آی‌مکس	اعلامیه حداکثر جریان تخلیه مورد استفاده در زمینه IEC Type 2 در صورت کاربرد	عملکرد Type 1 جریان صاعقه یا قابلیت استفاده عمومی در سرویس
آیمپ	اعلامیه جریان ضربه‌ای مرتبط با وظیفه جریان صاعقه Type 1 در زمینه IEC	VPR، Up، سازگاری با تابلو یا عملکرد کامل نصب
ظرفیت جریان ضربه‌ای سازنده بر حسب kA	ظرفیت جریان ضربه‌ای اعلام‌شده، که اغلب به ازای هر مد یا هر فاز ارائه می‌شود	یک تضمین دوام جهانی یا عددی که باید با آمپر سرویس برابر باشد

شکل موج، تعداد ضربه‌ها یا مبنای کاری، مد حفاظتی، و اینکه آیا مقدار مربوط به هر قطب، هر مد، هر فاز یا مقدار کل است را ثبت کنید. “80 kA” در یک برگه اطلاعات ممکن است مبنای یکسانی با “80 kA” در برگه دیگر نداشته باشد.

ظرفیت جریان ضربه‌ای بالاتر می‌تواند حاشیه دوام مفیدی را در میان محصولات مناسب دیگر فراهم کند، به‌ویژه در مواردی که قرارگیری مکرر در معرض آن محتمل است. این باید یک مقایسه ثانویه باشد—نه اولین معیار و نه جایگزینی برای بررسی‌های ولتاژ، سطح حفاظتی، جریان خطا و نصب. VIOX’s راهنمای درجه‌بندی kA برای SPD آن تصمیم‌گیری جداگانه در مورد میزان مواجهه و سلسله‌مراتب را توسعه می‌دهد.

برای خوانندگانی که به‌طور خاص دارای یک سرویس مسکونی 200 A هستند، راهنمای مشخصات SPD برای کل ساختمان 200 A این اصل را برای آن سرویس نام‌گذاری‌شده به کار می‌گیرد، بدون اینکه ادعا کند 200 A یک پاسخ kA جهانی ایجاد می‌کند.

گیت ۷: تایید سازگاری جریان خطا و حفاظت پشتیبان

یک SPD به سیستم الکتریکی متصل می‌شود که می‌تواند جریان خطای با فرکانس قدرت را تامین کند. این شرایط با تست تخلیه بار گذرا متفاوت است.

برای یک محصول آمریکای شمالی، تایید کنید که نرخ جریان اتصال کوتاه (SCCR) آن، در ولتاژ ذکر شده و تحت شرایط لیست‌شده‌اش، برای جریان خطای موجود در نقطه نصب مناسب است. برای یک محصول IEC، مشخصات تحمل/جریان اتصال کوتاه قابل اعمال مانند Isccr را به همراه هرگونه فیوز پشتیبان یا کلید مدار مورد نیاز و جدول هماهنگی سازنده بررسی کنید.

این گیت باید تمام موارد زیر را با هم تطبیق دهد:

• جریان اتصال کوتاه احتمالی موجود در تابلو؛;
• مقدار SCCR، Isccr یا سایر مشخصات قابل اعمال برای SPD؛;
• اینکه آیا حفاظت در برابر جریان اضافه داخلی گنجانده شده است و چه عملکردی دارد؛;
• نوع و درجه‌بندی کلید مدار یا فیوز خارجی مورد نیاز؛;
• سایز هادی و محدودیت‌های ترمینال؛;
• تاییدیه کلید مدار، شینه، تابلو و محفظه؛;
• اتصال مجاز در سمت خط یا سمت بار؛;
• الزامات جداسازی و نگهداری.

یک کلید مدار SPD “20 A”، “30 A” یا “50 A” عمومی را از جدول‌های اینترنتی انتخاب نکنید. چیدمان صحیح از دستورالعمل‌های دقیق SPD، فهرست‌بندی/گواهی‌نامه، محدودیت‌های تابلو، حفاظت هادی و قوانین محلی نصب به دست می‌آید. راهنمای متمرکز آیا می‌توانید یک SPD را به یک کلید مدار موجود متصل کنید؟ این تصمیم را با جزئیات بررسی می‌کند.

گیت ۸: تناسب تابلو و مسیردهی هادی‌ها را بخشی از انتخاب محصول قرار دهید

دو SPD که از نظر الکتریکی مناسب هستند، اگر یکی نیازمند مسیر هادی طولانی و حلقوی باشد و دیگری نزدیک به نقطه اتصال نصب شود، می‌توانند نتایج نصب متفاوتی ارائه دهند. جریان ضربه به سرعت تغییر می‌کند، بنابراین اندوکتانس هادی در طول رویداد، ولتاژ اضافی تولید می‌کند. بنابراین، اظهارنامه‌های حفاظتی محصول، تأثیر نحوه نصب را از بین نمی‌برند.

اشکال نصب زیر را با تابلوی واقعی مقایسه کنید:

شکل نصب	مزیت انتخاب	ریسک تایید
SPD یکپارچه با تابلو یا پلاگین	می‌تواند نصب فشرده و مسیر داخلی کوتاه فراهم کند	باید برای خانواده دقیق مرکز بار/تابلو، آرایش شینه‌ها، فضاها و ولتاژ سیستم تأیید شده باشد
SPD نوع کلید مدار	ترکیبی از فرم سازگار با تابلو و حفاظت در برابر نوسانات ولتاژ برای تجهیزات پشتیبانی‌شده	ظاهر مشابه، دلیلی بر سازگاری بین برندهای مختلف نیست؛ تأییدیه دقیق تابلو و عملکرد مدار را بررسی کنید
SPD سیم‌کشی‌شده با نصب خارجی	می‌تواند گزینه‌های انعطاف‌پذیری برای محفظه، وضعیت، ماژول و درجه‌بندی ارائه دهد	طول سیم، مسیرکشی، اتصالات، درجه حفاظت محفظه، آرایش کلید مدار/فیوز و محل نصب اهمیت حیاتی پیدا می‌کنند
SPD ماژولار ریلی DIN	ماژول‌های قابل تعویض و توپولوژی انعطاف‌پذیر در تابلوهای توزیع IEC رایج هستند	نیازمند یکپارچه‌سازی صحیح ریل/پنل، حفاظت پشتیبان، آرایش ارت حفاظتی، ترمینال‌ها و طراحی محفظه ایمن در برابر تماس است

گزینه ارجح، موردی است که بتوان آن را طبق دستورالعمل‌هایش با هادی‌های کوتاه و مستقیم، حداقل خمیدگی و حلقه‌های غیرضروری، جداسازی صحیح، هم‌بندی اصولی و نمایش وضعیت قابل مشاهده نصب کرد. ابتدا محصولی را انتخاب نکنید که بعداً متوجه شوید پنل، مسیر هادی نامناسبی را تحمیل می‌کند.

از راهنمای سیم‌کشی SPD برای فاز، نول، PE، حفاظت پشتیبان و جزئیات تأیید. نصب در داخل تجهیزات سرویس یا توزیع، انرژی خطرناکی را در معرض قرار می‌دهد و باید توسط پرسنل واجد شرایط و تحت الزامات ایمنی کار و آیین‌نامه‌های مربوطه انجام شود.

دو نمونه انتخاب محدود

این‌ها نمونه‌های بررسی روی کاغذ هستند، نه توصیه‌های مدل. مقادیر نهایی و روش‌های اتصال نیازمند اسناد نصب و محصول واقعی هستند.

مثال A: پنل سرویس 120/240 V تک‌فاز دو‌سیمه (split-phase) آمریکای شمالی

رکورد ورودی، یک سرویس مسکونی آمریکای شمالی، اتصال سمت بار در پنل سرویس، 120/240 V تک‌فاز دو‌سیمه، برند/مدل پنل، جریان خطای موجود و مسیر نصب مورد نظر را شناسایی می‌کند.

بنابراین، فهرست نهایی با محصولات تأییدشده‌ای شروع می‌شود که برای آن موقعیت در سمت بار مجاز هستند—UL Type 1 یا Type 2 بسته به مورد—نه با یک هدف kA. سپس هر گزینه برای موارد زیر بررسی می‌شود:

• پیکربندی فاز دوگانه 120/240 V و حالت‌های حفاظتی اعلام‌شده؛;
• MCOV و VPR بر اساس حالت؛;
• In و جریان ضربه‌ای اعلام‌شده بر همان اساس؛;
• SCCR مناسب برای جریان خطای موجود و اتصال مشخص‌شده؛;
• سازگاری دقیق پنل/کلید مدار یا یک اتصال خارجی تأییدشده؛;
• مسیر هادی، محفظه، نشانگر وضعیت عادی/خرابی، و دامنه قطعات قابل تعویض.

سرویس می‌تواند 100 A، 150 A یا 200 A باشد بدون اینکه منطق کار تغییر کند. آمپراژ سرویس برای طراحی سرویس و پنل اهمیت پیدا می‌کند، اما نیاز یکسانی برای kA در SPD ایجاد نمی‌کند.

Example B: IEC 230/400 V TN-S dwelling distribution board

رکورد ورودی، یک بازار مبتنی بر IEC، سیستم سه‌فاز چهارسیمه 230/400 V با ارت حفاظتی مجزا، آرایش TN-S، محل مبدأ/توزیع، شرایط حفاظت در برابر صاعقه خارجی، جریان خطای احتمالی و قوانین ملی نصب را مشخص می‌کند.

فهرست کوتاه برای نوع وظیفه، توپولوژی و حالت‌های حفاظتی مورد نیاز IEC غربالگری می‌شود. مقدار Uc برای هر حالت و رفتار TOV بررسی می‌شود؛ مقدار Up در میان گزینه‌های مشابه مقایسه می‌شود؛ مقادیر In، Imax و Iimp تنها در صورت مرتبط بودن با نوع انتخاب‌شده درخواست می‌شوند؛ و مقدار Isccr به همراه حفاظت پشتیبان در برابر شرایط تابلو بررسی می‌شوند. مجموعه‌ای از ماژول‌های DIN-rail که از نظر فیزیکی مناسب هستند اما از آرایش N-PE یا Uc اشتباه استفاده می‌کنند، پیش از مقایسه kA رد می‌شوند.

این مثال‌ها نشان می‌دهند که چرا یک فهرست جهانی “بهترین محافظ برق کل خانه” نمی‌تواند جایگزین برگه ورودی سیستم شود.

ماتریس انتخاب SPD برای کل خانه

شرایط پروژه	ارزیابی ترجیحی	رد یا ارجاع به سطوح بالاتر در صورتی که
اتصال در سمت سرویس در نصب UL الزامی است	محصول Type 1 فهرست‌شده برای همان اتصال دقیق مجاز است	دستورالعمل‌ها، تجهیزات سرویس، وسایل قطع‌کننده یا شرایط AHJ از این چیدمان پشتیبانی نمی‌کنند
اتصال پنل در سمت بار موجود است	کاندیداهای مناسب نوع 1 یا نوع 2 دارای تأییدیه	سازگاری پنل، SCCR، چیدمان کلید مدار/فیوز یا مسیر هادی تعیین‌نشده است
حفاظت صاعقه‌گیر خارجی در طراحی IEC، وظیفه نوع 1 ایجاد می‌کند	راهکار نوع 1 یا ترکیبی نوع 1+2 بر اساس طراحی	Iimp، رفتار جریان دنباله در صورت لزوم، حفاظت پشتیبان یا مستندات هماهنگی موجود نیست
تجهیزات الکترونیکی حساس در پایین‌دست دورتر قرار دارند	حفاظت هماهنگ‌شده در پایین‌دست یا در محل مصرف، علاوه بر SPD ورودی	این پیشنهاد، یک SPD ورودی را به عنوان گواهی بر ولتاژ قابل‌قبول در هر بارِ دوردست در نظر می‌گیرد
سایر سرویس‌های رسانا وارد ساختمان می‌شوند	حفاظت و هم‌بندی مجزا و هماهنگ‌شده برای مسیرهای مربوط به برق، داده، سیگنال، کواکسیال یا آنتن	یک SPD تابلوی برق به گونه‌ای بازاریابی می‌شود که گویی از مسیرهایی که به آن‌ها متصل نیست، محافظت می‌کند
فضاهای تابلو یا مسیرهای سیم‌کشی محدود هستند	گزینه تأییدشده یکپارچه، به شکل کلید مدار، خارجی یا ماژولار که اتصال مورد نیاز را حفظ می‌کند	تنها مسیر موجود باعث نصب غیرمنطبق، سخت‌افزار ناسازگار یا طول بیش‌ازحد هادی می‌شود

آیا استفاده از یک SPD کل ساختمان ارزشش را دارد؟

یک SPD تابلویی اغلب زمانی که قوانین محلی آن را الزامی می‌کنند، زمانی که خانه دارای بارهای الکترونیکی سیم‌کشی‌شده‌ای است که نمی‌توانند از چندراهی‌های برق استفاده کنند، یا زمانی که مالک یک لایه حفاظتی در سطح ورودی برای مدارهای پایین‌دست می‌خواهد، یک لایه حفاظتی منطقی است. کنترل‌های HVAC، لوازم خانگی هوشمند، کنترل‌های روشنایی، تجهیزات الکترونیکی ایمنی و سایر تجهیزات متصل دائمی، این تصمیم را فراتر از محافظت از تلویزیون‌ها و رایانه‌ها گسترش می‌دهند.

“ارزش داشتن” به این معنی نیست که یک دستگاه، مصونیت در برابر صاعقه یا هرگونه اضافه ولتاژ را تضمین می‌کند. یک SPD کل ساختمان:

• اضافه ولتاژ گذرا را در محدوده طراحی و نصب خود محدود می‌کند؛;
• اضافه ولتاژ پایدار، افت ولتاژ، شرایط قطع نول یا سیم‌کشی نامناسب را اصلاح نمی‌کند؛;
• به‌طور خودکار از مسیرهای داده، کواکسیال، تلفن، آنتن یا سایر مسیرهای رسانا محافظت نمی‌کند؛;
• نیاز به هم‌بندی و ارتینگ/زمین‌کردن مؤثر را از بین نمی‌برد؛;
• ممکن است برای تجهیزات حساس یا دوردست، نیاز به هماهنگی با SPDهای پایین‌دست یا حفاظت در محل مصرف داشته باشد.

The مقایسه SPD کل ساختمان با چندراهی برق توضیح می‌دهد که چرا این لایه‌ها مکمل یکدیگر هستند و جایگزین هم نمی‌شوند.

چک‌لیست آماده کپی مشخصات فنی SPD کل ساختمان

اطلاعات زیر را برای برق‌کار، تابلوساز، توزیع‌کننده یا سازنده ارسال کنید. مقادیر داخل کروشه را با مقادیر تأییدشده پروژه جایگزین کنید.

کاربرد: حفاظت در برابر نوسان برق برای تابلوی توزیع/سرویس مسکونی
بازار و چارچوب: [کشور، آیین‌نامه محلی پذیرفته‌شده، مبنای محصول بر اساس UL یا IEC]
سیستم الکتریکی: [ولتاژ نامی، فرکانس، فاز، هادی‌ها، سیستم زمین/ارتینگ]
نقطه نصب: [سمت سرویس/سمت بار، تجهیزات سرویس/تابلو پایین‌دست]
نوع SPD مورد نیاز: [نوع و طبقه‌بندی ترکیبی در صورت لزوم]
حالت‌های حفاظتی/توپولوژی: [L-N، L-L، L-G/L-PE، N-G/N-PE بر حسب مورد]
اعلامیه ولتاژ پیوسته: [MCOV یا Uc بر اساس حالت]
اظهارنامه ولتاژ حفاظتی: [VPR یا Up بر اساس حالت و چارچوب قابل اعمال]
اظهارنامه‌های جریان تخلیه: [In و Imax/Iimp قابل اعمال، شامل شکل موج و مبنا]
ظرفیت جریان ضربه‌ای: [اظهارنامه سازنده با مبنای هر حالت/هر فاز/مجموع]
سازگاری با جریان خطا: [جریان خطای موجود و SCCR/Isccr مورد نیاز]
حفاظت پشتیبان/اضافه‌جریان: [چیدمان داخلی/خارجی طبق دستورالعمل‌های دقیق]
اتصال و نصب در تابلو: [برند/مدل تابلو، فضاها، کلید مدار/فیوز تاییدشده، ترمینال‌ها، سایز هادی]
محدودیت‌های نصب: [حداکثر مسیر عملی هادی، محل نصب، محفظه/محیط]
پایش/سرویس: [نشانگر محلی، کنتاکت از راه دور در صورت نیاز، محدوده ماژول/پایه قابل تعویض]
مدارک مورد نیاز: [لیست/گواهی، برگه اطلاعات، دستورالعمل‌های نصب، جدول هماهنگی، نقشه ابعادی، نگاشت جایگزینی]

هنگام بررسی پاسخ تأمین‌کننده، از راهنمای خواندن برگه اطلاعات SPD برای رد کردن فیلدهای خالی، مقایسه‌های با چارچوب‌های متفاوت، و رتبه‌بندی‌های بدون ذکر حالت یا مبنای آزمون استفاده کنید. پس از تکمیل مشخصات، آن را با خانواده محصولات SPD شرکت VIOX مقایسه کرده و اظهارنامه‌های خاص مدل و مدارک گواهی را از آن‌ها درخواست کنید. [email protected].

سوالات متداول

به چه اندازه محافظ برق (سرج ارستر) برای کل خانه نیاز دارم؟

هیچ اندازه قابل دفاعی تنها بر اساس آمپراژ سرویس وجود ندارد. چارچوب استاندارد، نوع/محل، سیستم ولتاژ و ارتینگ، MCOV/Uc، حالت‌ها، VPR/Up، In و Imax/Iimp قابل اعمال، SCCR/Isccr، حفاظت پشتیبان، تناسب با تابلو، و مسیر هادی را مشخص کنید. ظرفیت kA را تنها پس از عبور از این مراحل مقایسه کنید.

Does a 200 amp panel require a 200 kA surge protector?

No. The 200 A panel/service value is a continuous-current rating, while SPD kA values describe surge-current declarations. They are not matched numerically. Use the separate 200 A guide for that service-specific paper comparison.

آیا برای یک SPD کل‌خانه، نوع Type 1 بهتر از Type 2 است؟

لزوماً خیر. طبق قوانین UL، نوع Type 1 اجازه استفاده در سمت خط (line-side) یا سمت بار (load-side) را در محدوده لیست‌بندی خود می‌دهد، در حالی که نوع Type 2 مخصوص سمت بار است. در طراحی IEC، نوع Type 1 و Type 2 به وظایف ضربه‌ای و نقش‌های نصب متفاوتی مربوط می‌شوند. انتخاب صحیح تابع نقطه اتصال، میزان در معرض بودن، قوانین قابل اجرا و درجه‌بندی‌های کامل است.

آیا برق‌گیر کل‌خانه به یک کلید مدار اختصاصی نیاز دارد؟

این موضوع به نوع SPD، طراحی داخلی، روش اتصال، لیست‌بندی/گواهی‌نامه، تابلو، هادی‌ها و دستورالعمل‌های سازنده بستگی دارد. برخی چیدمان‌ها از یک کلید مدار یا فیوز مشخص استفاده می‌کنند؛ برخی دیگر از کلید مدار انشعابی اختصاصی استفاده نمی‌کنند. پاسخ را صرفاً از روی نوع (Type) استنباط نکنید.

برق‌گیر تابلو باید در کجا نصب شود؟

در محلی که توسط نوع (Type)، لیست‌بندی/گواهی‌نامه، دستورالعمل‌ها و قوانین محلی مجاز دانسته شده است، با یک مسیر اتصال کوتاه و مستقیم. در کاربردهای سرویس مسکونی آمریکای شمالی، این محل معمولاً در تجهیزات سرویس یا بلافاصله در مجاورت آن است؛ هماهنگی در پایین‌دست (downstream) نیز ممکن است مناسب باشد.

آیا می‌توانم خودم یک محافظ برق کل خانه نصب کنم؟

نصب می‌تواند قطعات سرویس یا تابلو را در معرض خطر شوک الکتریکی و انرژی قوس الکتریکی قرار دهد. سازگاری محصول، جریان خطای موجود، حفاظت در برابر جریان اضافه، هم‌بندی، مسیر سیم‌کشی و الزامات مجوز/آیین‌نامه‌های محلی نیز باید بررسی شوند. از یک برق‌کار واجد شرایط که برای این نصب مجاز است، استفاده کنید.

قانون انتخاب نهایی

یک محافظ برق کل ساختمان را تنها پس از عبور کاندیدا از هر هشت مرحله انتخاب کنید:

1. چارچوب بازار و تاییدیه صحیح؛;
2. سیستم الکتریکی و ورودی ارتینگ/اتصال زمین صحیح؛;
3. نوع و محل اتصال مجاز؛;
4. مقدار MCOV/Uc و حالت‌های حفاظتی مناسب؛;
5. مقدار VPR/Up قابل مقایسه و هدف حفاظتی قابل قبول؛;
6. مقدار In مناسب و هرگونه اظهارنامه مربوط به Imax/Iimp یا ظرفیت تخلیه موجی؛;
7. جریان خطا، حفاظت پشتیبان، هادی و سازگاری تابلو؛;
8. مسیر نصبی که اتصالات کوتاه و مستقیم را حفظ کرده و امکان بازرسی یا تعویض را فراهم می‌کند.

اگر هر بخشی از فرآیند بدون مستندات باقی بماند، محصول هنوز انتخاب نشده است. گام بعدی صحیح، دریافت اطلاعات سیستم یا مدارک سازنده است، نه جبران آن با عدد kA بزرگ‌تر.

منابع فنی بررسی‌شده

• IEC 61643-11:2025 — SPDهای متصل به سیستم‌های قدرت AC ولتاژ پایین
• IEC 61643-01:2024 — الزامات عمومی و روش‌های آزمون برای SPDهای ولتاژ پایین
• UL — تایید دستگاه‌های حفاظت در برابر نوسان ولتاژ (SPD)
• NFPA — مستندات عمومی NEC برای ماده 230.67 حفاظت در برابر نوسان ولتاژ
• Eaton — پرسش‌های متداول حفاظت در برابر نوسان ولتاژ: اصطلاحات نوع، MCOV، VPR، In و SCCR
• Eaton — حفاظت در برابر نوسان ولتاژ مسکونی و الزامات تخلیه اسمی NEC 2023

این راهنما از غربالگری و مشخصات محصول پشتیبانی می‌کند. این راهنما جایگزین دستورالعمل‌های دقیق SPD، مستندات تابلو، ارزیابی مهندسی، قوانین الکتریکی محلی یا نصب توسط افراد واجد شرایط نمی‌شود.
