بهترین تولیدکننده کنتاکتور ماژولار به بار، ولتاژ کنترل، آرایش کنتاکتها، مستندات، موجودی و مدل تأمینکننده مورد نیاز برای پروژه بستگی دارد. یک نام تجاری آشنا نمیتواند جایگزین بررسی دقیق مدل شود و قیمت پایین واحد نمیتواند فقدان ردهبندیهای دستهبندی بهرهبرداری یا دادههای هماهنگی را جبران کند.
این مقایسه شامل ده تولیدکننده است که مدارک مربوط به کنتاکتورهای ماژولار یا نصب فعلی را ارائه کردهاند. این فهرست به ترتیب حروف الفبا تنظیم شده است و به عنوان امتیاز عملکرد از ۱ تا ۱۰ نیست. توضیحات خط تولید، خلاصهای از اطلاعات منتشر شده توسط تولیدکننده است که در تاریخ زیر بازبینی شدهاند؛ این موارد تستهای عملکرد مستقل نیستند. VIOX این مقاله را منتشر میکند و به عنوان یکی از تولیدکنندگان در آن گنجانده شده است تا خریداران بتوانند مستقیماً آن رابطه را ارزیابی کنند.
تاریخ بازبینی: ۱۶ سپتامبر ۲۰۲۶.
روش مقایسه
هر تولیدکننده ملزم بود یک خانواده کنتاکتور ماژولار یا نصب نامگذاریشده را در اطلاعات رسمی فعلی محصول، با مدل یا سری قابل ردیابی و تصویر محصول واقعی قابل تشخیص نشان دهد. این امر تأیید میکند که خانواده محصول مقایسهشده در سبد برند فعلی وجود دارد. یک صفحه محصول یا تصویر به تنهایی مالکیت یک کارخانه خاص را به طور مستقل اثبات نمیکند، بنابراین وضعیت کارخانه، هویت قانونی تولیدکننده و شواهد محل تولید همچنان باید در طول ارزیابی تأمینکننده بررسی شود. سپس ما عواملی را که به خریدار در تهیه لیست نهایی کمک میکند، مقایسه کردیم:
- یک سری محصول قابل ردیابی به جای ادعای کلی شرکت؛;
- مناسب برای توزیع روی ریل DIN یا تابلوهای کنترل؛;
- محدوده یا اطلاعات مدل معرف که قابل بررسی باشد؛;
- مستندات فنی مناسب برای بررسی در سطح مدل؛;
- روشی برای ورود به بازار که با خرید از کاتالوگ، توزیع، تأمین مستقیم یا فعالیتهای OEM/برند اختصاصی متناسب است.
این روش، طول عمر الکتریکی، قابلیت اطمینان، تحویل، قیمت یا پوشش گواهینامهها را رتبهبندی نمیکند. این ویژگیها بسته به مدل دقیق، کارخانه، بازار، مقدار سفارش و کاربرد میتوانند متفاوت باشند. آنها را در طول فرآیند استعلام قیمت بررسی کنید.

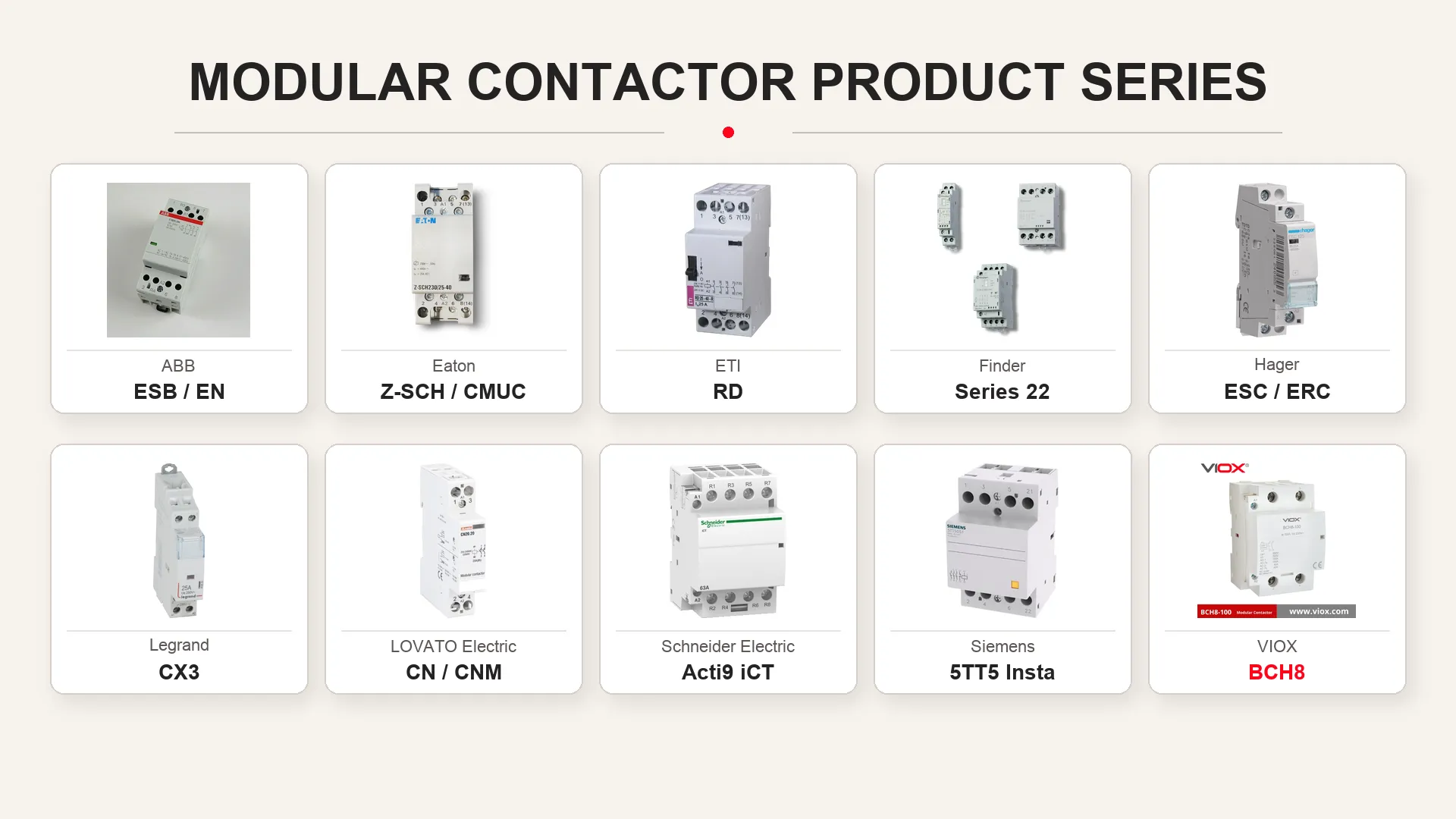

نگاهی اجمالی به تولیدکنندگان کنتاکتورهای ماژولار
| تولیدکننده | سریهای ماژولار/نصب نمونه | فهرست کوتاه مفید | تناسب احتمالی خریدار |
|---|---|---|---|
| ای بی بی | ESB و EN | خانواده گسترده کنتاکتورهای نصب با مدلهای دستی و خودکار در این محدوده | پروژههایی که در حال حاضر از تجهیزات ماژولار ABB یا کانالهای کاتالوگ جهانی استفاده میکنند |
| ایتون | Z-SCH و CMUC | گزینههای کنتاکتور نصب در اکوسیستم حفاظت و کنترل ماژولار ایتون | پروژههای ساختمانی و تابلویی استانداردسازیشده ایتون |
| ای تی آی | آر دی | کنتاکتورهای ماژولار با پیکربندیهای خاص بوبین AC/DC و کنترل دستی در محدوده منتشرشده | توزیعکنندگان و تابلوسازانی که از تجهیزات ماژولار ETI استفاده میکنند |
| یابنده | سری 22 | خانواده اختصاصی کنتاکتور قدرت ماژولار با پیکربندیهای متعدد کنتاکت و کنترل | پروژههای اتوماسیون ساختمان، روشنایی، گرمایش، پمپها و کلیدزنی بیصدا |
| هاگر | ESC و ERC | کنتاکتورهای نصبشده در سبد محصولات کنترل ساختمان ماژولار Hager | تابلوهای توزیع مسکونی و تجاری با استفاده از تجهیزات Hager |
| لگراند | CX3 | کنتاکتورهای قدرت ماژولار طراحیشده برای نصب روی ریل DIN و کنترل از راه دور بار | پروژههای ساختمانی با استفاده از سیستمهای توزیع ماژولار Legrand |
| LOVATO Electric | CN و CNM | کنتاکتورهای ماژولار فشرده، شامل مدلهای با کنترل دستی | تابلوسازانی که به دنبال کاتالوگ متمرکز تجهیزات کنترلی هستند |
| اشنایدر الکتریک | Acti9 iCT | کنتاکتورهای ماژولار یکپارچه با سیستم نصب Acti9 | پروژههای استانداردسازیشده بر پایه تجهیزات حفاظتی و کنترلی Acti9 |
| زیمنس | 5TT5 Insta | کنتاکتورهای نصبشده در محیط تجهیزات ماژولار SENTRON | پروژههای زیرساخت ساختمان و توزیع برق با مشخصات زیمنس |
| VIOX | BCH8 | محدوده مستقیم تولیدکننده با مدلهای ۲ پل و ۴ پل و مسیر استعلام OEM | خریدارانی که به دنبال تأمین مستقیم، بحث در مورد سفارشیسازی یا پشتیبانی برند اختصاصی (private-label) هستند |
این جدول خانوادههایی را که ارزش بررسی دارند، مشخص میکند. این بدان معنا نیست که هر محصول در یک خانواده برای هر باری مناسب است. برای مثال، جریان نامی استفادهشده برای یک بار مقاومتی را نمیتوان بهطور خودکار برای یک موتور یا مدار روشنایی با جریان هجومی بالا اعمال کرد. دستهبندی بهرهبرداری دقیق، همچنان بخشی از انتخاب است.
۱. ABB — کنتاکتورهای نصب ESB و EN
خانوادههای ESB و EN شرکت ABB یک گزینه واضح برای کنتاکتورهای نصبشده برای خریدارانی هستند که به یک خط تولید ماژولار شناختهشده نیاز دارند. مستندات فعلی ABB، سری ESB/EN را به عنوان محدودهای از 16 A تا 100 A برای عملکردهایی مانند روشنایی، گرمایش، تهویه، موتورها و پمپها معرفی میکند. مدلهای EN در برخی نمونههای منتخب، قابلیت کنترل دستی (manual override) را اضافه میکنند.
نقطه قوت عملی، یکپارچگی سبد محصولات است: خریدار میتواند کنتاکتورها، لوازم جانبی، الزامات فاصلهگذاری و تجهیزات ماژولار مرتبط را در یک اکوسیستم مستند بررسی کند. مدل دقیق را برای تعداد پلهای مورد نیاز، وضعیت کنتاکت، ولتاژ بوبین، دستهبندی بهرهبرداری، شرایط نصب و تجهیزات جانبی سازگار بررسی کنید.
ABB را در موارد زیر در لیست نهایی قرار دهید: پروژه از قبل تجهیزات ماژولار ABB را مشخص کرده باشد، مستندات چند بازاری اهمیت داشته باشد، یا انتظار برود که توزیعکننده یک بسته کاتالوگ هماهنگ ارائه دهد.
۲. Eaton — کنتاکتورهای نصب Z-SCH و CMUC
خانوادههای Z-SCH و CMUC شرکت Eaton گزینههای کنتاکتور نصبشده را در کنار تجهیزات حفاظتی و کنترلی ماژولار این شرکت ارائه میدهند. محصولات Z-SCH بهصورت انفرادی، پیکربندیهای کنترل ساختمان مانند سوئیچینگ چند پل با ولتاژهای کنترل AC رایج را پوشش میدهند.
این مورد زمانی بیشترین کاربرد را دارد که تابلو از قبل بر پایه قطعات Eaton باشد و خریدار بخواهد یک مسیر توزیع واحد برای حفاظت، کلیدزنی و تجهیزات جانبی داشته باشد. تصور نکنید که نام یک خانواده در کاتالوگ، تعیینکننده بار کاری مورد نیاز است. جریان عملیاتی دقیق، دستهبندی بهرهبرداری، بوبین، آرایش کنتاکتها و وضعیت محصول در منطقه را تأیید کنید.
Eaton را در لیست کوتاه قرار دهید زمانی که: طراحی بر اساس اکوسیستم ماژولار Eaton استاندارد شده باشد یا توزیع محلی Eaton و پشتیبانی پروژه، از عوامل مهم در خرید باشند.
۳. ETI — کنتاکتورهای ماژولار RD
خانواده RD از شرکت ETI، گزینهای ماژولار برای تابلوهای نصب در اختیار توزیعکنندگان و تابلوسازان قرار میدهد. اطلاعات فعلی محصول شامل پیکربندیهای خاص RD با کنترل AC/DC، عملکرد دستی ON-OFF-AUTO، آرایشهای چهارپل و ردهبندیهای AC-1/AC-7a است.
این جزئیات نشاندهنده عمق پیکربندی مفید هستند، اما نباید یک صفحه محصول را به عنوان مشخصات فنی کل خانواده در نظر گرفت. کد سفارش را با جریان کاری، ترکیب کنتاکتها، ولتاژ کنترل، عرض و حالت عملکرد مورد نیاز مطابقت دهید.
ETI را در لیست کوتاه قرار دهید زمانی که: خریدار از قبل تجهیزات ماژولار ETI را تأمین میکند یا به یک گزینه کنتاکتور نصب قابل ردیابی از طریق یک توزیعکننده متمرکز بر ETI نیاز دارد.
۴. Finder — کنتاکتورهای ماژولار سری 22
Finder سری 22 را به عنوان یک خانواده کنتاکتور قدرت ماژولار اختصاصی برای وظایف کنترل ساختمان و تجهیزات معرفی میکند. اطلاعات محدوده فعلی آن، جریانهای نامی از 25 A تا 63 A و پیکربندیهای متعدد کنتاکت، بوبین و کنترل دستی را پوشش میدهد. Finder همچنین ویژگیهای موجود در مدلهای منتخب را متمایز میکند، بنابراین کد مدل اهمیت دارد.
سری 22 زمانی اهمیت پیدا میکند که نویز کلیدزنی، گزینههای کنترلی یا گستردگی پیکربندی بخشی از لیست نهایی باشند. هر ویژگی مانند عملکرد دستی (manual override) یا رفتار خاص کنتاکت را تا زمانی که در برگه اطلاعات تأیید نشده است، مختص همان مدل در نظر بگیرید.
مواردی که باید در لیست نهایی قرار گیرند: پروژه شامل اتوماسیون ساختمان، روشنایی، گرمایش، پمپها، فنها یا هر وظیفه تأسیساتی دیگری باشد که از یک تولیدکننده متمرکز در حوزه رله و کنترل بهره میبرد.
۵. Hager — کنتاکتورهای نصب ESC و ERC
محصولات ESC و ERC شرکت Hager به طور طبیعی در تابلوهای توزیع مسکونی و تجاری که حول تجهیزات ماژولار Hager ساخته شدهاند، جای میگیرند. ورودیهای فعلی محصول، پیکربندیهای استاندارد کنتاکتور و همچنین مدلهای منتخب بیصدا یا دارای کنترل دستی را نشان میدهند.
بنابراین، Hager یک انتخاب منطقی برای اکوسیستم است، بهویژه زمانی که طراح، پیمانکار و توزیعکننده از قبل از تابلوها و تجهیزات ماژولار Hager استفاده میکنند. مشخصات دقیق همچنان باید در سطح محصول بررسی شوند، زیرا جریان، تعداد پلها، وضعیت کنتاکت، ولتاژ کنترل، کنترل دستی و ویژگیهای صوتی در سراسر این سری متفاوت هستند.
مواردی که باید Hager را در لیست نهایی قرار داد: پروژه از سیستم تابلوی توزیع Hager استفاده میکند و تأمین مداوم از کاتالوگ، مهمتر از مسیر OEM/برند اختصاصی است.
۶. Legrand — کنتاکتورهای قدرت ماژولار CX3
خانواده CX3 شرکت Legrand شامل کنتاکتورهای قدرت ماژولار برای کنترل از راه دور بارها در تابلوهای DIN-rail است. اطلاعات فعلی محصول شامل گزینههای فشرده تکماژول و پیکربندیهایی با یا بدون کنترل دستی است، در حالی که مطالب مربوط به خانواده گستردهتر، گزینههای با جریان بالاتر را پوشش میدهد.
سری CX3 گزینهای کاربردی برای پروژههای تجاری و مسکونی است که در حال حاضر از محصولات حفاظتی و کنترلی ماژولار لگراند استفاده میکنند. نام خانواده به تنهایی یک مشخصه فنی نیست: برای مرجع دقیق، نوع AC-7a یا سایر وظایف اعلامشده، تعداد قطبها، کنتاکتهای در حالت عادی باز یا در حالت عادی بسته، ولتاژ بوبین، عرض ماژول و تجهیزات جانبی مجاز را تأیید کنید.
لگراند را در موارد زیر در لیست نهایی قرار دهید: تأسیسات بر اساس اکوسیستم ماژولار لگراند طراحی شده باشد یا پیمانکار انتظار دسترسی به کاتالوگ لگراند در بازار پروژه را داشته باشد.
۷. LOVATO Electric — کنتاکتورهای ماژولار CN و CNM
شرکت LOVATO Electric کنتاکتورهای ماژولار سری CN و نسخههای با کنترل دستی سری CNM را در قالبهای استاندارد ریل DIN ارائه میدهد. موارد موجود در کاتالوگ فعلی شامل آرایشهای تکپل، دوپل، سهپل و چهارپل در گزینههای متعدد جریان و ولتاژ کنترل است.
این محدوده برای تابلوسازانی که به دنبال کنتاکتورهای ماژولار از شرکتی متمرکز بر تجهیزات کنترل و حفاظت هستند، مفید است. کاتالوگ این شرکت مقایسه پیکربندی را نسبتاً مستقیم میکند، اما خریدار همچنان باید به جای تکیه صرف بر جریان حرارتی در هوای آزاد، رتبهبندی عملیاتی برای بار مورد نظر را بررسی کند.
LOVATO Electric را در موارد زیر در لیست نهایی قرار دهید: سبد محصولات کنترلی فشرده، مدلهای دستی و خرید مرسوم از توزیعکننده با گردش کار تابلوساز متناسب باشد.
۸. Schneider Electric — کنتاکتورهای ماژولار Acti9 iCT
خانواده Acti9 iCT اشنایدر الکتریک برای قرارگیری در سیستم ماژولار گستردهتر Acti9 طراحی شده است. اطلاعات فعلی اشنایدر الکتریک، کنتاکتورهای ریل DIN تا 100 A را برای کنترل الکتریکی در ساختمانهای مسکونی، تجاری و صنعتی توصیف میکند.
دلیل اصلی انتخاب در لیست کوتاه، تداوم اکوسیستم است. طراحانی که از تجهیزات حفاظتی و کنترلی Acti9 استفاده میکنند، میتوانند کنتاکتورها و عملکردهای ماژولار مرتبط را در یک محیط محصولی واحد ارزیابی کنند. همانند هر خانوادهای در اینجا، جریان، ولتاژ کاری، بوبین، قطبها، وضعیت کنتاکت، لوازم جانبی، فاصلهگذاری و اسناد مورد نیاز در بازار مقصد را برای هر دستهبندی تأیید کنید.
در موارد زیر Schneider Electric را در لیست کوتاه قرار دهید: Acti9 از قبل استاندارد تابلو باشد یا پروژه برای پوشش گسترده توزیعکنندگان و کاتالوگ ماژولار یکپارچه ارزش قائل باشد.
۹. Siemens — کنتاکتورهای اینستا 5TT5
زیمنس کنتاکتورهای 5TT5 Insta را در سبد محصولات کلیدزنی ماژولار خود فهرست کرده است. این خانواده شامل کنتاکتورهای نصبشدنی برای تابلوهای DIN-rail است که دارای تنوع کد سفارش برای آرایش کنتاکتها، ولتاژ کنترل و جریان کاری میباشد.
این موضوع زیمنس را به گزینهای مناسب برای پروژههای زیرساخت ساختمانی که از قبل بر اساس تجهیزات ماژولار SENTRON مشخص شدهاند، تبدیل میکند. وضعیت فعلی محصول و کد سفارش دقیق را در کاتالوگ منطقهای مربوطه بررسی کنید؛ مدلی که در یک بازار قابل مشاهده است ممکن است در جای دیگر همان دسترسی یا بسته مستندات را نداشته باشد.
در موارد زیر زیمنس را در لیست کوتاه قرار دهید: پروژه از قبل از تجهیزات توزیع ساختمانی زیمنس استفاده میکند یا نیازمند تأمین از طریق کانالهای پروژه و توزیع زیمنس است.
۱۰. VIOX — کنتاکتورهای ماژولار BCH8
VIOX خانواده کنتاکتورهای ماژولار BCH8 را تولید میکند و گزینههای محصول ۲ پل و ۴ پل را در محدوده فعلی خود منتشر کرده است. خریداران میتوانند بررسی کنند سری کنتاکتورهای ماژولار VIOX و مستندات مدل، مقدار سفارش، بستهبندی، برندینگ و الزامات کاربردی را مستقیماً با VIOX مورد بحث قرار دهید.
VIOX به این دلیل گنجانده شده است که خط تولید کنتاکتور ماژولار فعلی و مسیر مستقیم تولیدکننده/OEM را ارائه میدهد. این مقاله ادعا نمیکند که VIOX بهطور کلی از سایر تولیدکنندگان بهتر است. همان بررسیهای دقیق مدل اعمال میشود: دستهبندی بار، ولتاژ و جریان عملیاتی، ولتاژ بوبین، پلها، وضعیت کنتاکت، فرکانس سوئیچینگ، محیط، هماهنگی حفاظتی و اسناد مورد نیاز بازار.
VIOX را در موارد زیر در لیست کوتاه قرار دهید: ارتباط مستقیم با تولیدکننده، بحث در مورد OEM/برند اختصاصی، یا یک برنامه تأمین قابل پیکربندی برای تصمیمگیری خرید حیاتی باشد.
انتخاب بر اساس نوع پروژه، نه بر اساس یک برنده جهانی
| وضعیت پروژه | شروع با | چرا |
|---|---|---|
| اکوسیستم تابلوی ماژولار با برند موجود | خانواده کنتاکتور از اکوسیستم حفاظتی/کنترلی نصبشده | هماهنگی لوازم جانبی، مستندات، توزیعکننده و طراحی تابلو را ساده میکند |
| پروژه کاتالوگ چندکشوری | تولیدکنندگان با کاتالوگهای منطقهای قوی و دسترسی به اسناد در هر مقصد | موجودی محصول و تأییدیهها ممکن است بسته به بازار متفاوت باشد |
| اتوماسیون ساختمان یا کلیدزنی بیصدا | خانوادههای محصول با وظیفه نصب مستند و گزینههای کمصدا برای هر مدل دقیق | ویژگیهای صوتی و کنترل دستی مختص هر مدل هستند |
| تأمین مستقیم یا برچسب خصوصی | تولیدکنندهای با مسیر استعلام صریح OEM، مانند VIOX | پیکربندی تجاری، بستهبندی، برچسبگذاری و مقادیر را میتوان مستقیماً مورد بحث قرار داد |
| جایگزینی در یک تابلو موجود | مدل دقیق موجود یا جایگزین مورد تایید سازنده | عرض، ترمینالها، بوبین، کنتاکتها، حرارت و لوازم جانبی باید سازگار باقی بمانند |
| سوئیچینگ موتور، پمپ، فن، هیتر یا LED | هر برندی تنها پس از تایید بار مخصوص دستهبندی | برچسبهای آمپر یکسان به معنای توانایی سوئیچینگ یکسان در انواع بارها نیست |
اگر پروژه هنوز بار را به مشخصات فنی تبدیل نکرده است، از راهنمای VIOX در نحوه انتخاب یک کنتاکتور ماژولار. این بخش ورودیهایی را که باید پیش از مقایسه کدهای سفارش تعیین شوند، توضیح میدهد.
چکلیست RFQ برای مقایسه تأمینکنندگان
یک مقایسه مفید بین تأمینکنندگان با ارسال درخواست یکسان برای همه نامزدها آغاز میشود. موارد زیر را بگنجانید:
- دادههای بار: نوع بار، ولتاژ عملیاتی، جریان پیوسته، جریان هجومی یا راهاندازی، و فرکانس کلیدزنی.
- دستهبندی وظیفه: دستهبندی بهرهبرداری مورد نیاز و رتبهبندی مورد انتظار تحت آن دستهبندی. از راهنمای VIOX استفاده کنید تا دستهبندیهای بهرهبرداری کنتاکتور اگر وظیفه همچنان نیاز به شفافسازی دارد.
- مدار فرمان: ولتاژ بوبین، تغذیه AC یا DC، فرکانس، توان مصرفی مجاز و محدودیتهای تجهیزات کنترلی.
- کنتاکت های اصلی: تعداد پل، آرایش در حالت عادی باز و در حالت عادی بسته، نیاز به عملکرد دستی و انتظارات مربوط به ایزولاسیون.
- محدودیتهای تابلو: عرض ماژول DIN، دمای محفظه، تهویه، گروهبندی، ظرفیت ترمینال و فضای متعلقات.
- حفاظت و هماهنگی: تجهیز حفاظتی بالادست، جریان اتصال کوتاه احتمالی و مستندات هماهنگی مورد نیاز.
- اسناد: برگه اطلاعات مدل دقیق، اظهارنامه یا گواهینامه، استاندارد و ویرایش، دستورالعملهای نصب، جداول هماهنگی و تصویر نشانهگذاری.
- الزامات تجاری: مقدار، تاریخ تحویل مورد نظر، بازار مقصد، بستهبندی، برچسبگذاری، شرایط گارانتی، کنترل تغییرات و تایید نمونه.
- الزامات OEM: مالکیت برند، کنترل طرح گرافیکی، قابلیت ردیابی، طرح بازرسی، جایگزینهای تاییدشده و مستندات پیش از حمل.
بروشور کلی خانواده محصول را به عنوان مدرک برای هر کد سفارش نپذیرید. مدل موجود در پیشفاکتور، برگه اطلاعات، اظهارنامه، برچسب و محموله را مطابقت دهید. برای مرز بین استانداردهای کنتاکتور خانگی/مشابه و صنعتی گستردهتر، مراجعه کنید به استاندارد IEC 61095 در مقابل IEC 60947-4-1.
قانون لیست نهایی
از مقایسه برند برای شناسایی دو یا سه خانواده محصول معتبر استفاده کنید. سپس تنها مدلی را تایید کنید که شرایط بار، مدار فرمان، آرایش کنتاکتها، محدودیتهای تابلو، الزامات هماهنگی، مستندات بازار مقصد و شرایط تجاری را برآورده کند.
برای پروژههای مبتنی بر کاتالوگ، سازگاری با اکوسیستم و پشتیبانی توزیعکننده محلی ممکن است تعیینکننده لیست نهایی باشد. برای تامین مستقیم، برنامههای OEM یا برچسب خصوصی، ارتباط با کارخانه، کنترل مستندات، نمونهها، بازرسی و مدیریت تغییرات، وزنی برابر با مشخصات الکتریکی دارند.
برای ارزیابی یک گزینه VIOX، بررسی کنید سری کنتاکتورهای ماژولار BCH8 و ورودیهای پروژه را به [email protected]. VIOX میتواند به جای یک استعلام کلی برای “بهترین کنتاکتور”، به درخواست مدل دقیق پاسخ دهد.
