La seguridad eléctrica es primordial en cualquier edificio, ya sea residencial o comercial. Entre los diversos dispositivos de seguridad instalados en los sistemas eléctricos, el RCCB es un componente crucial. Pero, ¿qué es exactamente el Formulario completo del RCCB¿Por qué es tan importante este dispositivo? Esta completa guía explora todo lo que necesita saber sobre los interruptores diferenciales (también conocidos como RCD o dispositivos de corriente residual), desde sus principios de funcionamiento hasta las directrices de instalación.
¿Cuál es la forma completa del RCCB?
En la forma completa de RCCB es Residual Current Circuit Breaker (interruptor diferencial residual). Es un dispositivo de seguridad eléctrica diseñado específicamente para proteger a las personas de descargas eléctricas y prevenir incendios eléctricos desconectando rápidamente el circuito cuando detecta un desequilibrio en la corriente entre los conductores de línea y neutro.
Estos dispositivos se desarrollaron por primera vez en la década de 1950, pero se generalizaron en edificios residenciales y comerciales en las décadas de 1970 y 1980, a medida que mejoraban las normas de seguridad eléctrica en todo el mundo. Hoy en día, los RCCB son obligatorios en la mayoría de las instalaciones eléctricas modernas de muchos países por su capacidad para salvar vidas.

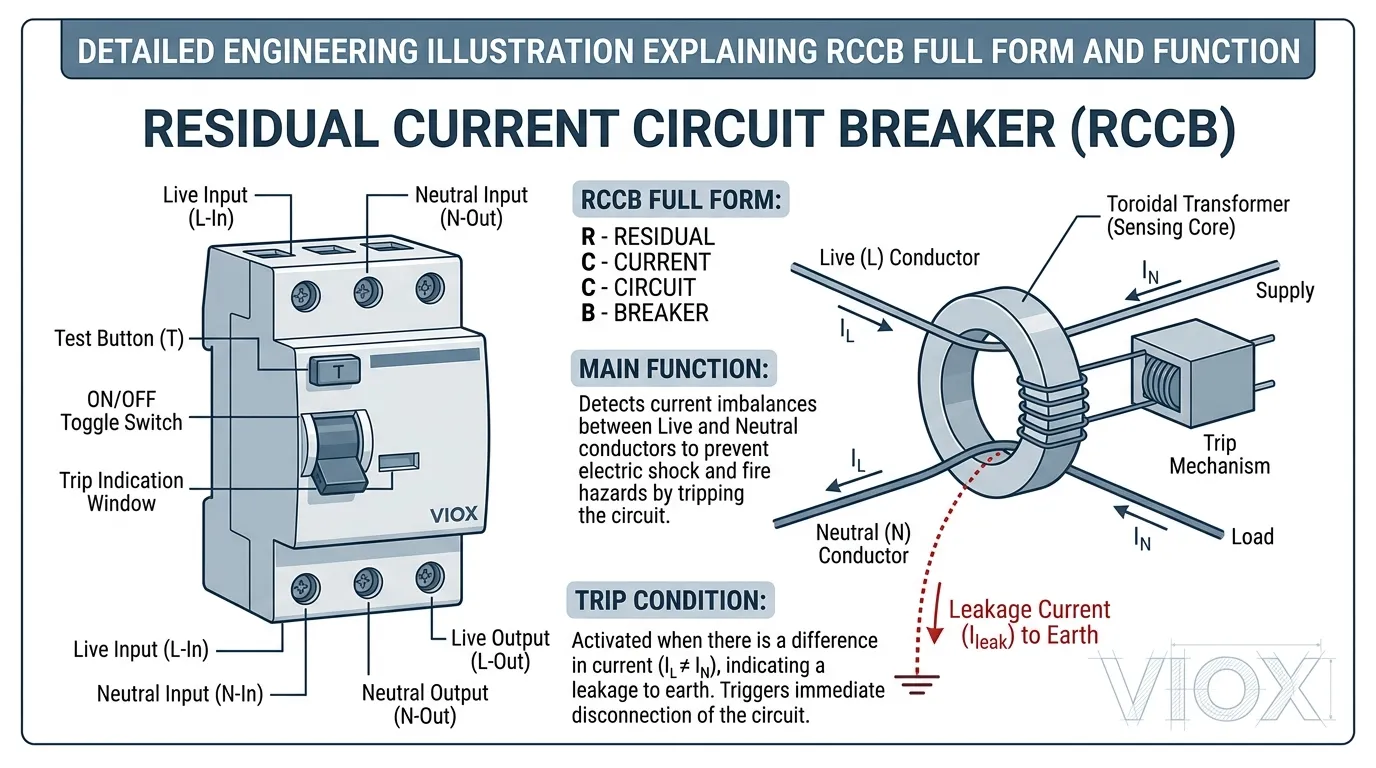

La función principal de un RCCB es detectar pequeñas fugas de corriente (corrientes residuales) que puedan estar fluyendo a tierra a través del cuerpo de una persona o a través de un fallo en la instalación eléctrica. Cuando se detecta dicha fuga, el RCCB se dispara instantáneamente, cortando la corriente antes de que puedan producirse daños graves. En pocas palabras, cuando la corriente en la línea neutra no es igual a la corriente en la línea principal, el RCCB se dispara para proteger a los usuarios de posibles descargas eléctricas.
¿Cómo funciona un RCCB? Comprender el principio de funcionamiento
Mecanismo de funcionamiento básico de los interruptores diferenciales
El principio de funcionamiento de un RCCB se basa en la Ley de la corriente de Kirchhoff, que establece que la suma de las corrientes que entran en un nudo es igual a la suma de las corrientes que salen de él. En un circuito eléctrico normal, la corriente que circula por el conductor vivo debe ser exactamente igual a la corriente que retorna por el conductor neutro.
La cuestión es la siguiente: cuando se produce una fuga de corriente (quizás porque una persona toca un aparato defectuoso), parte de la corriente toma un camino alternativo hacia la tierra en lugar de volver a través del cable neutro. Esto crea un desequilibrio entre las corrientes entrante y saliente.
Detección de corriente de fuga a tierra
El corazón de un RCCB es un transformador de corriente diferencial que controla constantemente el equilibrio entre las corrientes de fase (vivo) y neutro. Este transformador tiene los conductores de fase y neutro pasando a través de él, creando campos magnéticos que normalmente se anulan entre sí cuando las corrientes son iguales.
Cuando se produce una fuga:
- Las corrientes se desequilibran
- Esto crea un campo magnético neto en el transformador
- El transformador induce una tensión en su devanado secundario
- Esta tensión activa un relé de disparo muy sensible
La mayoría de los interruptores diferenciales residenciales están diseñados para dispararse cuando detectan corrientes de fuga tan pequeñas como 30 mA (0,03 amperios), que está muy por debajo del umbral que puede causar daños graves a las personas.
Mecanismo de disparo y dispositivos de seguridad
El mecanismo de disparo de un RCCB está diseñado para actuar con extrema rapidez, normalmente en 25-40 milisegundos tras detectar un fallo. Esta rápida respuesta es lo que hace que los RCCB sean tan eficaces a la hora de evitar descargas eléctricas.
Los RCCB modernos también incluyen un botón de prueba que permite a los usuarios verificar periódicamente que el mecanismo de disparo funciona correctamente. Este botón simula una condición de fuga creando temporalmente un pequeño desequilibrio entre los conductores de fase y neutro.
Diferentes tipos de RCCB disponibles en el mercado
RCCB de 2 y 4 polos
Los RCCB están disponibles en distintas configuraciones en función del sistema de alimentación eléctrica:
- RCCB de 2 polos: Están diseñados para sistemas eléctricos monofásicos (fase y neutro) habituales en la mayoría de las aplicaciones residenciales. Controlan y protegen un circuito monofásico.
- RCCB de 4 polos: Se utilizan en sistemas trifásicos (tres fases más neutro) que suelen encontrarse en instalaciones comerciales e industriales. Controlan simultáneamente las tres fases y el neutro.
Tipos de RCCB
Los RCCB se clasifican según el tipo de corriente residual que pueden detectar:
- Tipo AC: El tipo más básico, diseñado para detectar únicamente corrientes residuales alternas sinusoidales. Son adecuados para la mayoría de las aplicaciones domésticas estándar.
- Tipo A: Pueden detectar tanto corrientes residuales alternas sinusoidales como corrientes residuales continuas pulsantes. Se recomiendan para circuitos con dispositivos electrónicos como lavadoras, lavavajillas y herramientas eléctricas.
- Tipo B: Capaz de detectar corrientes residuales alternas, continuas pulsantes y continuas suaves. Son esenciales para instalaciones con convertidores de frecuencia, estaciones de carga de vehículos eléctricos o equipos médicos.
- Tipo F (CA/CC selectiva): Específicamente diseñados para situaciones con frecuencias mixtas. Proporcionan protección contra corrientes de fuga de CA y CC pulsante, así como contra corrientes de fuga de alta frecuencia de hasta 1 kHz.
- Tipo H (Alta sensibilidad): Ofrece una protección extremadamente sensible, normalmente con corrientes de disparo de 10 mA o menos, para aplicaciones que requieren medidas de seguridad reforzadas, como instalaciones médicas.
Diferentes intensidades y sus aplicaciones
Los interruptores diferenciales tienen diferentes grados de sensibilidad, indicados por su corriente de disparo:
- 10 mA: Dispositivos ultrasensibles utilizados en zonas muy vulnerables, como piscinas o instalaciones médicas.
- 30 mA: La clasificación estándar para aplicaciones residenciales y uso general.
- 100 mA: A menudo se utiliza para la protección contra incendios más que para la protección personal.
- 300 mA: Se utiliza principalmente para la protección contra incendios en grandes instalaciones.
La elección de la potencia depende de la aplicación específica y de la normativa eléctrica local.

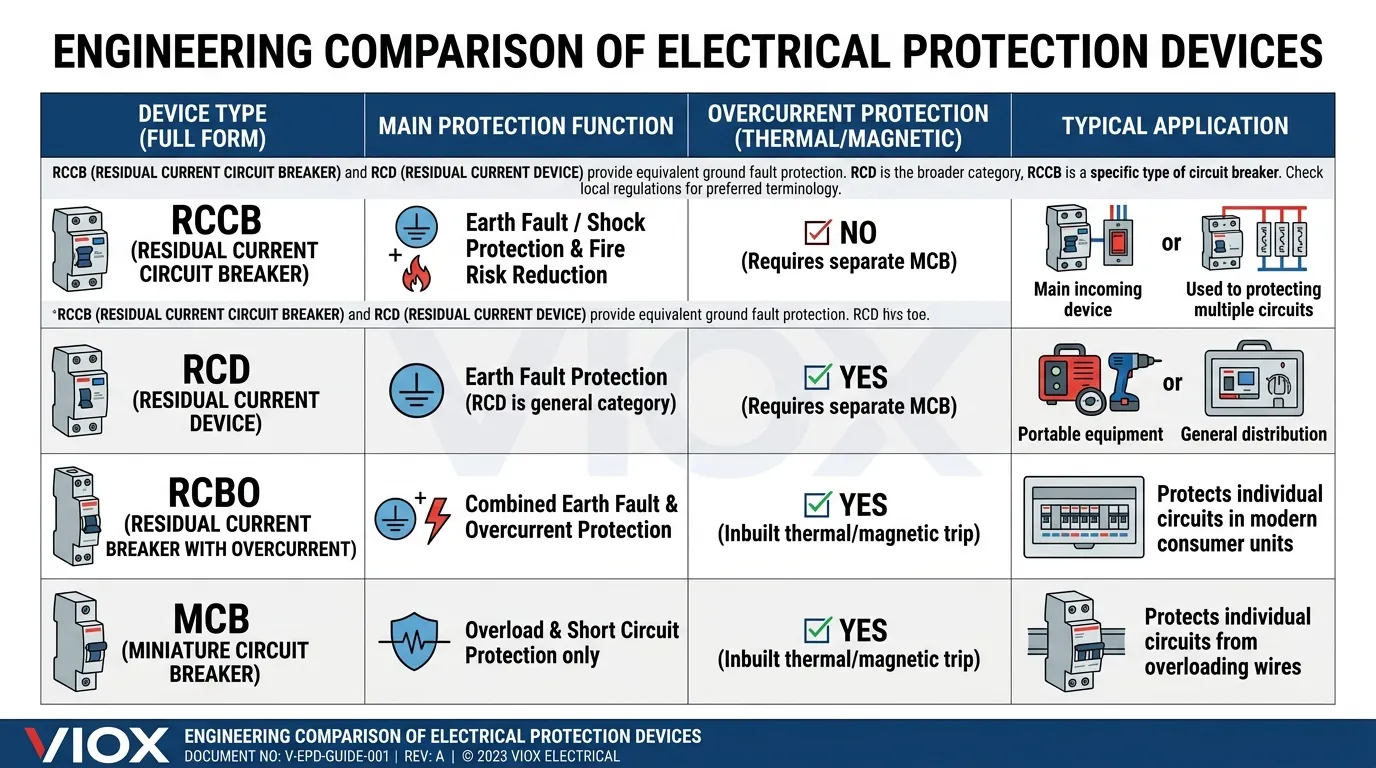

RCCB vs. MCB vs. ELCB: Comprender las diferencias
Comparación de funciones y características
Es fácil confundir varios dispositivos de protección de circuitos. Aclaremos las diferencias:
- RCCB (interruptor diferencial residual): Protege contra las fugas de corriente y las descargas eléctricas controlando el equilibrio entre las corrientes en tensión y en neutro.
- MCB (disyuntor en miniatura): Protege contra condiciones de sobreintensidad (sobrecarga y cortocircuito) pero no ofrece protección contra fugas de corriente o descargas eléctricas.
- ELCB (interruptor diferencial): Una tecnología más antigua que controla la corriente que circula por el conductor de tierra en lugar de detectar la diferencia entre las corrientes de fase y neutro. Los ELCB modernos son básicamente iguales que los RCCB.
Cuándo utilizar cada tipo de protección de circuito
La protección más completa se consigue combinando interruptores diferenciales y magnetotérmicos:
- MCBs se instalan en circuitos individuales para proteger contra sobrecargas y cortocircuitos.
- RCCBs suelen instalarse en los cuadros de distribución para proteger contra descargas eléctricas a grupos de circuitos.
Para obtener la máxima protección, los circuitos críticos (como los de los baños o las zonas exteriores) pueden tener interruptores diferenciales específicos con mayor sensibilidad.
Combinado RCBO (interruptor diferencial con protección contra sobreintensidades)
Un interruptor diferencial con protección contra sobreintensidades combina las funciones de un interruptor diferencial y de un magnetotérmico en un único dispositivo. Esto proporciona una protección completa contra:
- Fuga de corriente (protección contra golpes)
- Condiciones de sobrecarga
- Cortocircuitos
Los RCBO son cada vez más populares en las instalaciones modernas, ya que ahorran espacio en los cuadros de distribución y garantizan que ambos tipos de protección estén siempre activos en el circuito.
Guía de instalación: Cómo instalar un RCCB en su cuadro de distribución
Proceso de instalación paso a paso
Nota importante: Trabajar con equipos eléctricos es potencialmente peligroso. Si no es un electricista cualificado, se recomienda encarecidamente contratar a un profesional para la instalación del RCCB.
Para las personas cualificadas, he aquí un procedimiento básico de instalación:
- Desconecte la alimentación principal completamente antes de comenzar cualquier trabajo.
- Identificar los circuitos que necesitan protección RCCB (idealmente todos, pero especialmente los circuitos que dan servicio a zonas húmedas como baños, cocinas y tomas exteriores).
- Montar el RCCB en el carril DIN dentro de su cuadro de distribución.
- Conectar la alimentación entrante a los terminales superiores del RCCB (normalmente marcados como "LINE" o con una flecha apuntando hacia el dispositivo).
- Conectar la carga saliente cables a los terminales inferiores (normalmente marcados como "LOAD" o con una flecha apuntando hacia fuera del aparato).
- Garantizar conexiones correctas de los hilos de fase y neutro tal como están marcados en el RCCB.
- Probar la instalación mediante el botón de prueba antes de restablecer la alimentación.
Errores comunes de instalación que debe evitar
– Inversión de las conexiones de línea y carga: Se trata de un error crítico que puede hacer ineficaz el RCCB.
– Conexiones fase/neutro incorrectas: Siga siempre con precisión las marcas de los terminales.
– Conexiones neutras compartidas: Cada RCCB debe tener su propia conexión neutra dedicada.
– Apriete incorrecto de los terminales: Las conexiones sueltas pueden provocar sobrecalentamiento y averías.
– Selección inadecuada de la calificación: El uso de un RCCB con una sensibilidad demasiado alta puede provocar disparos molestos.
Pruebas después de la instalación
Tras la instalación, es esencial realizar pruebas:
- Pulse el botón de prueba en el RCCB. Debe dispararse inmediatamente, desconectando la alimentación de los circuitos protegidos.
- Reiniciar el RCCB volviendo a colocar la palanca en la posición ON.
- Utilizar un dispositivo de comprobación RCCB (disponible en tiendas de suministros eléctricos) para una verificación más exhaustiva del tiempo y la corriente de disparo.
- Documentar la instalación fecha y los resultados de las pruebas para futuras consultas.
La comprobación periódica (recomendada mensualmente) mediante el botón de prueba garantiza que el RCCB siga funcionando durante toda su vida útil.
Resolución de problemas comunes del RCCB
Por qué los RCCB viajan con frecuencia
Los disparos frecuentes del RCCB suelen ser frustrantes, pero siempre indican un posible problema de seguridad. Las causas más comunes son:
- Entrada de humedad en equipos o cables eléctricos
- Deterioro del aislamiento en los cables debido a su antigüedad o a daños físicos
- Múltiples fugas pequeñas a través de varios aparatos que superan colectivamente el umbral RCCB
- Aparatos defectuosos con problemas de aislamiento interno
- Perturbaciones eléctricas transitorias por rayos o fluctuaciones de la red eléctrica
Diagnóstico de RCCB defectuosos
Un RCCB puede estar defectuoso si:
- Se dispara inmediatamente después del reinicio, incluso con todos los circuitos desconectados.
- El botón de prueba no provoca disparos
- Se dispara intermitentemente sin causa aparente
- hay signos visibles de daños, quemaduras o decoloración
Para diagnosticar problemas:
- Desconecte todos los circuitos protegidos por el RCCB.
- Vuelva a conectarlos uno a uno para identificar el circuito que provoca la desconexión.
- Una vez identificados, compruebe todos los aparatos de ese circuito por separado.
Consejos de mantenimiento para una larga vida útil
– Pruebe regularmente utilizando el botón de prueba (al menos una vez al mes)
– Mantenga el cuadro de distribución limpio y seco
– Compruebe si hay conexiones sueltas durante el mantenimiento eléctrico anual
– Sustituir RCCB que tengan más de 10 años o muestren signos de desgaste
– Considere la posibilidad de actualizar tipos más antiguos a modelos más nuevos y fiables
Aplicaciones RCCB en entornos residenciales y comerciales
Lugares esenciales que requieren protección RCCB
Aunque lo ideal es contar con una protección RCCB completa para toda la instalación, nunca se debe prescindir de ella en determinadas zonas de alto riesgo:
- Baños y duchas donde el agua y la electricidad están muy cerca
- CocinasEspecialmente para las tomas de corriente cerca de los fregaderos.
- Piscinas y saunas
- Instalaciones exteriores como iluminación de jardín y tomas de corriente
- Talleres donde se utilicen herramientas eléctricas portátiles
- Habitaciones infantiles para mayor seguridad
Normas y reglamentos del sector
La instalación del RCCB se rige por diversas normas nacionales e internacionales:
- En el Reino Unido, la norma BS 7671 (IET Wiring Regulations) especifica los requisitos del RCCB
- En Europa, la norma IEC 61008 se aplica a los RCCB
- En EE.UU., el Código Eléctrico Nacional (NEC) incluye una protección similar en los interruptores de circuito por fallo a tierra (GFCI).
- En Australia, AS/NZS 3000 proporciona las directrices pertinentes
La mayoría de las normas modernas exigen RCCB de 30 mA para las tomas de corriente que puedan alimentar equipos portátiles y para todos los circuitos en zonas de alto riesgo.
Tendencias futuras en dispositivos de seguridad eléctrica
El campo de la seguridad eléctrica sigue evolucionando con las nuevas tecnologías:
- Autodiagnóstico de los RCCB que verifican automáticamente su funcionalidad
- RCCB inteligentes que pueden controlarse y restablecerse a distancia
- RCCB selectivos con disparo retardado para mejorar la coordinación en sistemas escalonados
- Detección de fallos de arco con protección diferencial
- Inmunidad reforzada a las molestas desconexiones de equipos electrónicos
Estos avances pretenden mejorar aún más la seguridad y reducir las molestias derivadas de tropiezos indeseados.
Conclusiones: La importancia crítica de los RCCB en la seguridad eléctrica
Comprender la Formulario completo del RCCB - El interruptor diferencial es sólo el principio. Estos dispositivos representan uno de los avances más significativos en seguridad eléctrica del último siglo, salvando innumerables vidas al evitar descargas eléctricas e incendios eléctricos.
Tanto si es usted propietario de una vivienda, administrador de un edificio o profesional de la electricidad, garantizar una protección adecuada de los RCCB debe ser una prioridad absoluta en cualquier instalación eléctrica. La pequeña inversión en estos dispositivos ofrece beneficios inconmensurables en términos de seguridad y tranquilidad.
Recuerde que los RCCB funcionan conjuntamente con los MCB (interruptores automáticos en miniatura) para proporcionar una protección completa: Los MCB protegen contra sobrecargas y cortocircuitos, mientras que los RCCB protegen contra descargas eléctricas. Este doble sistema de protección es esencial para una seguridad eléctrica completa.
La normativa eléctrica sigue evolucionando, y lo que ayer era conforme puede no cumplir las normas actuales. Las evaluaciones periódicas de sus sistemas de seguridad eléctrica, incluidas las pruebas RCCB y las posibles actualizaciones, son prácticas esenciales para mantener los más altos niveles de protección tanto para las personas como para los bienes.
Al comprender cómo funcionan los RCCB, saber cuándo y dónde instalarlos, y mantenerlos adecuadamente, estará dando un paso crucial hacia un entorno eléctrico más seguro para todos.
