Η επιλογή της σωστής ικανότητας διακοπής RCBO (Διακόπτης Διαρροής Έντασης με Προστασία Υπερέντασης) δεν είναι απλώς μια τυπική διαδικασία συμμόρφωσης, αλλά μια θεμελιώδης μηχανική απόφαση που υπαγορεύει εάν ένα σφάλμα εκκαθαρίζεται με ασφάλεια ή οδηγεί σε καταστροφική αστοχία του εξοπλισμού.
Στις B2B ηλεκτρολογικές προμήθειες και το σχεδιασμό πινάκων, η προδιαγραφή της ικανότητας διακοπής (Icn) - συνήθως 6kA, 10kA ή 16kA - συχνά παρεξηγείται ή επισκιάζεται από την ονομαστική ένταση ρεύματος. Ωστόσο, η υποεκτίμηση αυτής της παραμέτρου δημιουργεί έναν σοβαρό κίνδυνο ασφάλειας γνωστό ως “υπερφόρτωση”, όπου ένα βραχυκύκλωμα παρέχει περισσότερη ενέργεια από όση μπορεί να αντέξει η συσκευή, προκαλώντας ενδεχομένως εκρήξεις τόξου, καταστροφή του πίνακα ή πυρκαγιά.
Αυτός ο οδηγός παρέχει ένα τεχνικό πλαίσιο για την επιλογή μεταξύ των κατηγοριών 5kA/6kA, 10kA και 16kA, υποστηριζόμενο από πρότυπα IEC 61009-1 και πρακτικούς υπολογισμούς ρεύματος σφάλματος.

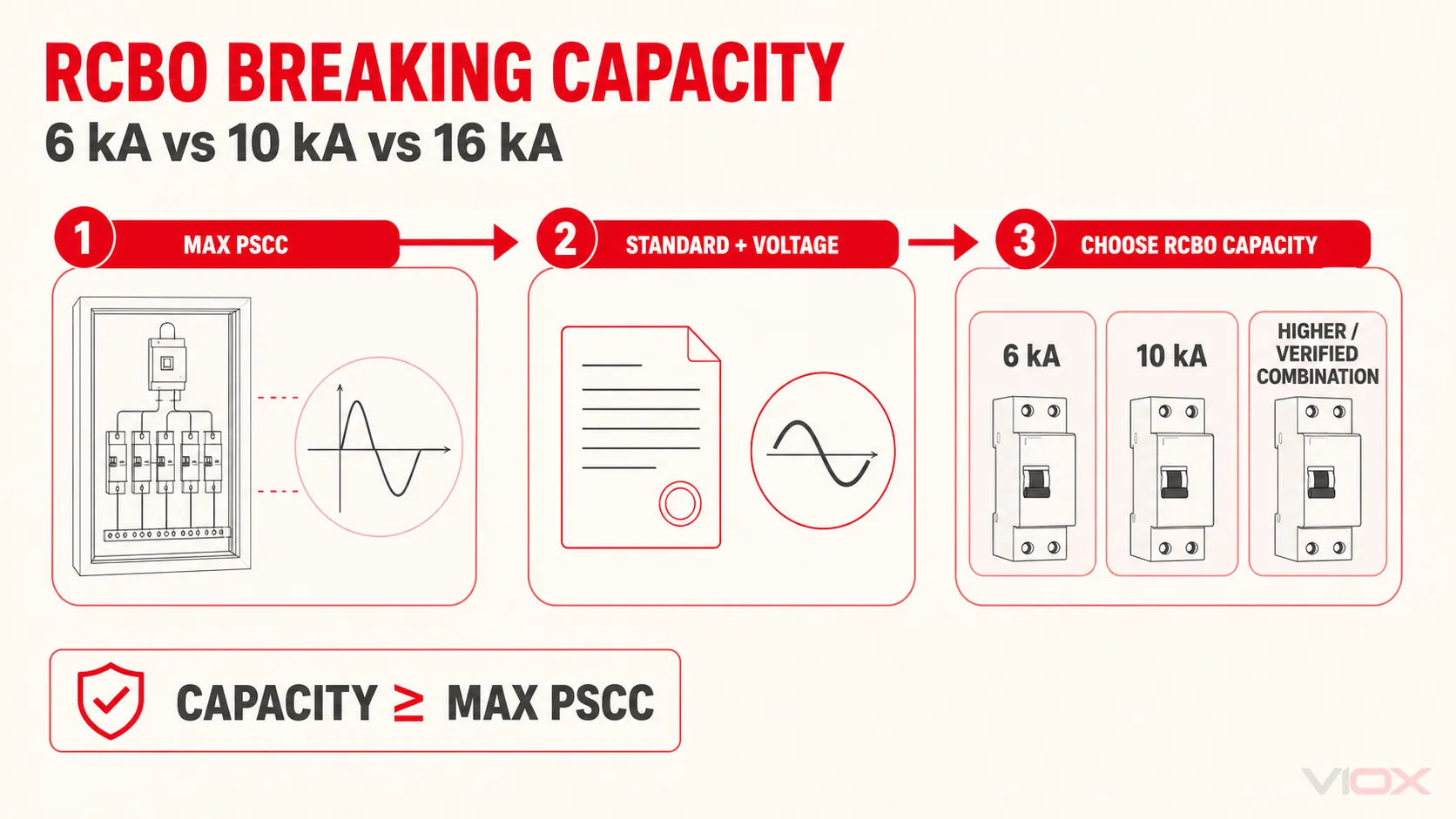

Κατανόηση των Βασικών Αρχών της Ικανότητας Διακοπής RCBO
Η ικανότητα διακοπής (που συχνά συμβολίζεται ως Icn για οικιακές/παρόμοιες χρήσεις σύμφωνα με το IEC 61009-1 ή Icu για βιομηχανικές χρήσεις σύμφωνα με το IEC 60947-2) αντιπροσωπεύει το μέγιστο προοπτικό ρεύμα βραχυκυκλώματος (PSCC) που ένα RCBO μπορεί να διακόψει με ασφάλεια χωρίς να καταστραφεί.
Σε αντίθεση με το ονομαστικό ρεύμα (π.χ. 20A, 32A), το οποίο αναφέρεται στο κανονικό λειτουργικό φορτίο, η ικανότητα διακοπής αναφέρεται στην ικανότητα της συσκευής να σβήσει την τεράστια ενέργεια ενός βραχυκυκλώματος. Κατά τη διάρκεια ενός βραχυκυκλώματος, τα ρεύματα μπορούν να αυξηθούν από 20A σε 10.000A σε χιλιοστά του δευτερολέπτου. Το RCBO πρέπει να διαχωρίσει μηχανικά τις επαφές του και να σβήσει το ηλεκτρικό τόξο που προκύπτει πριν γεφυρώσει το κενό και καταστρέψει τη συσκευή.
Για μια βαθύτερη ανάλυση των συγκεκριμένων ορισμών αυτών των ονομαστικών τιμών, ανατρέξτε στον οδηγό μας για Ονομαστικές Τιμές Αυτομάτων Διακοπτών: Icu, Ics, Icw, Icm.
Icn vs. Ics: Η Κρίσιμη Διάκριση
- Icn (Ονομαστική Ικανότητα Βραχυκυκλώματος): Το μέγιστο ρεύμα που ο διακόπτης μπορεί να διακόψει με ασφάλεια δύο φορές (ακολουθία δοκιμής O-CO) αλλά μπορεί να μην είναι χρησιμοποιήσιμος μετά.
- Ics (Ικανότητα Διακοπής Λειτουργίας): Το ρεύμα που ο διακόπτης μπορεί να διακόψει επανειλημμένα και να παραμείνει σε λειτουργία. Για υψηλής ποιότητας VIOX RCBO, το Ics είναι συνήθως 75% ή 100% του Icn, εξασφαλίζοντας μακροζωία ακόμη και μετά από σφάλματα.
Οι Τρεις Κατηγορίες Ικανότητας Διακοπής Εξηγούνται

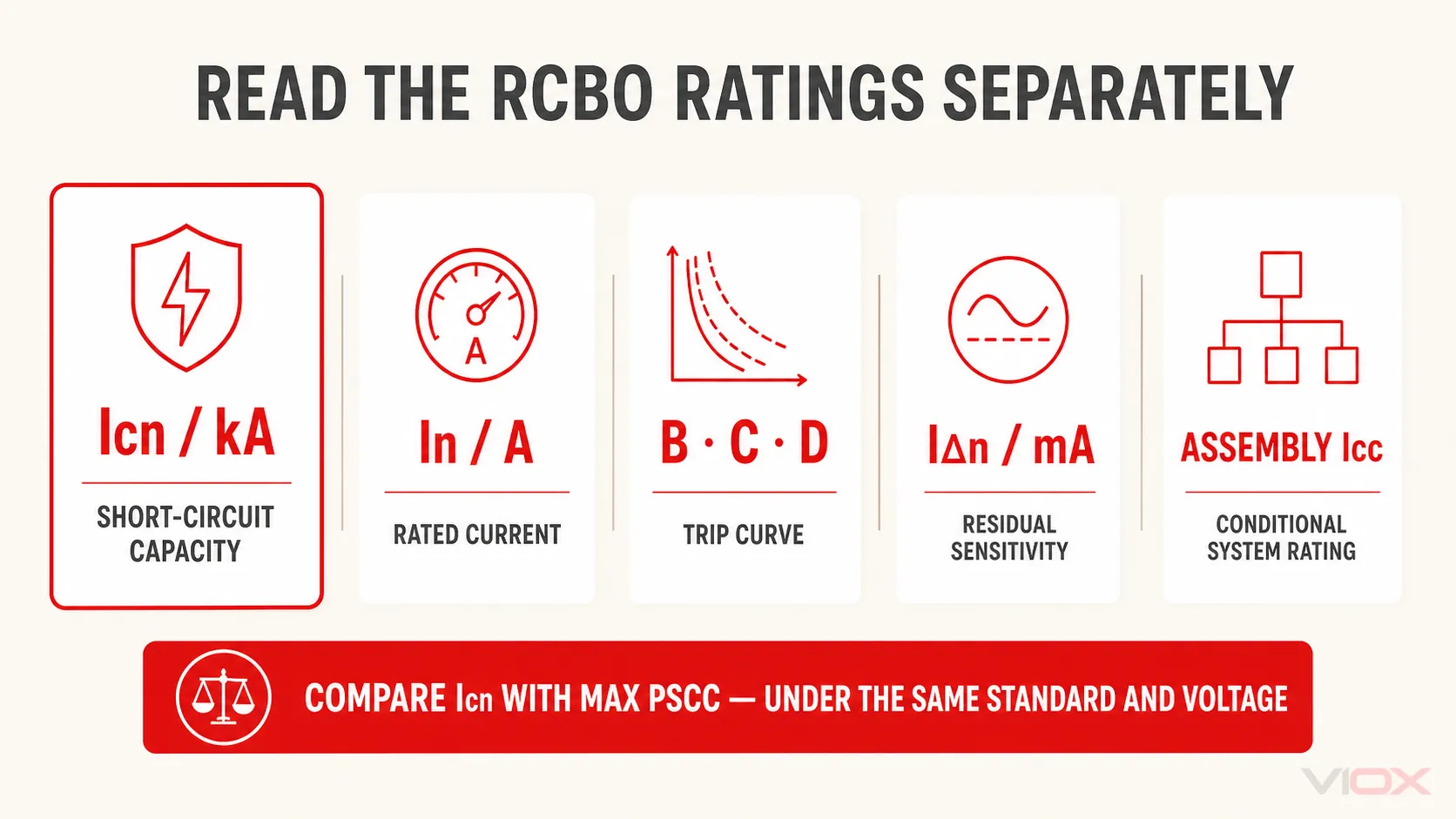

Ενώ το “5kA” αναφέρεται συνήθως σε αγορές παλαιού τύπου ή σε συγκεκριμένα περιφερειακά πρότυπα, το σύγχρονο παγκόσμιο πρότυπο έχει μετατοπιστεί σε μεγάλο βαθμό στα 6kA ως βασική γραμμή. Παρακάτω είναι το συγκριτικό πλαίσιο για τα τρία κύρια επίπεδα που είναι διαθέσιμα στη σειρά VIOX.
Συγκριτικός Πίνακας: 6kA vs. 10kA vs. 16kA
| Χαρακτηριστικό γνώρισμα | 6kA (Οικιακή Κατηγορία) | 10kA (Εμπορική Κατηγορία) | 16kA (Βιομηχανική Κατηγορία) |
|---|---|---|---|
| Τυπική Ετικέτα | 6000 | 10000 | 15000 / 16000 |
| Κύρια εφαρμογή | Οικιακές κατοικίες, αγροτικές εγκαταστάσεις, τελικές γραμμές μακριά από την κύρια είσοδο. | Εμπορικά γραφεία, πολυώροφες κατοικίες, φορτιστές EV, ελαφριά βιομηχανία. | Βαριά βιομηχανία, κέντρα δεδομένων, νοσοκομεία, κύριοι πίνακες διανομής. |
| Εγγύτητα Μετασχηματιστή | >200m από υποσταθμό ή μικρό μετασχηματιστή kVA. | <100m από υποσταθμό ή αστικό δίκτυο υψηλής πυκνότητας. | Άμεση τροφοδοσία από υποσταθμό ή τροφοδοσία χαμηλής σύνθετης αντίστασης. |
| Πρότυπο IEC | IEC 61009-1 (Οικιακό) | IEC 61009-1 / IEC 60947-2 | IEC 60947-2 |
| Προφίλ Κόστους | Βασική γραμμή | +25% έως +40% Premium | +80% έως +120% Premium |
| Σχεδιασμός Αγωγού Τόξου | Τυπική στοίβα 5-7 πλακών | Ενισχυμένη στοίβα 9-11 πλακών | Στοίβα βαρέως τύπου 13+ πλακών |
Για γενικές οδηγίες σχετικά με τους τύπους διακοπτών, δείτε την Τύποι διακοπτών κυκλώματος επισκόπησή μας.
Πώς να υπολογίσετε την απαιτούμενη ικανότητα θραύσης
Για να επιλέξετε τη σωστή κατηγορία, πρέπει να υπολογίσετε το Προοπτικό Ρεύμα Βραχυκυκλώματος (PSCC) στο σημείο εγκατάστασης. Η εικασία εδώ είναι επικίνδυνη.
Το ρεύμα σφάλματος (Isc) καθορίζεται κυρίως από το μέγεθος του μετασχηματιστή και την σύνθετη αντίσταση των καλωδίων που συνδέουν τον μετασχηματιστή με το RCBO.
Απλοποιημένη Λογική Υπολογισμού
Isc = Vφάση / Ztotal
Όπου Ztotal περιλαμβάνει την σύνθετη αντίσταση του μετασχηματιστή και την αντίσταση των καλωδίων παροχής. Καθώς αυξάνεται το μήκος του καλωδίου, αυξάνεται η σύνθετη αντίσταση και μειώνεται το ρεύμα σφάλματος (εξασθένηση).
Πίνακας Παραδείγματος Εξασθένησης Ρεύματος Σφάλματος
| Μετασχηματιστής Παροχής | Απόσταση από τον Πίνακα | Μέγεθος Καλωδίου (Χαλκός) | Εκτ. Ρεύμα Σφάλματος | Απαιτούμενο RCBO |
|---|---|---|---|---|
| 500 kVA (Αστικό) | 10 μέτρα | 95 mm² | 14.2 kA | 16 kA |
| 500 kVA (Αστικό) | 50 μέτρα | 35 mm² | 6.8 kA | 10 kA |
| 500 kVA (Αστικό) | 100 μέτρα | 16 mm² | 2.9 kA | 6 kA |
| 100 kVA (Αγροτική περιοχή) | 20 μέτρα | 25 mm² | 3,5 kA | 6 kA |

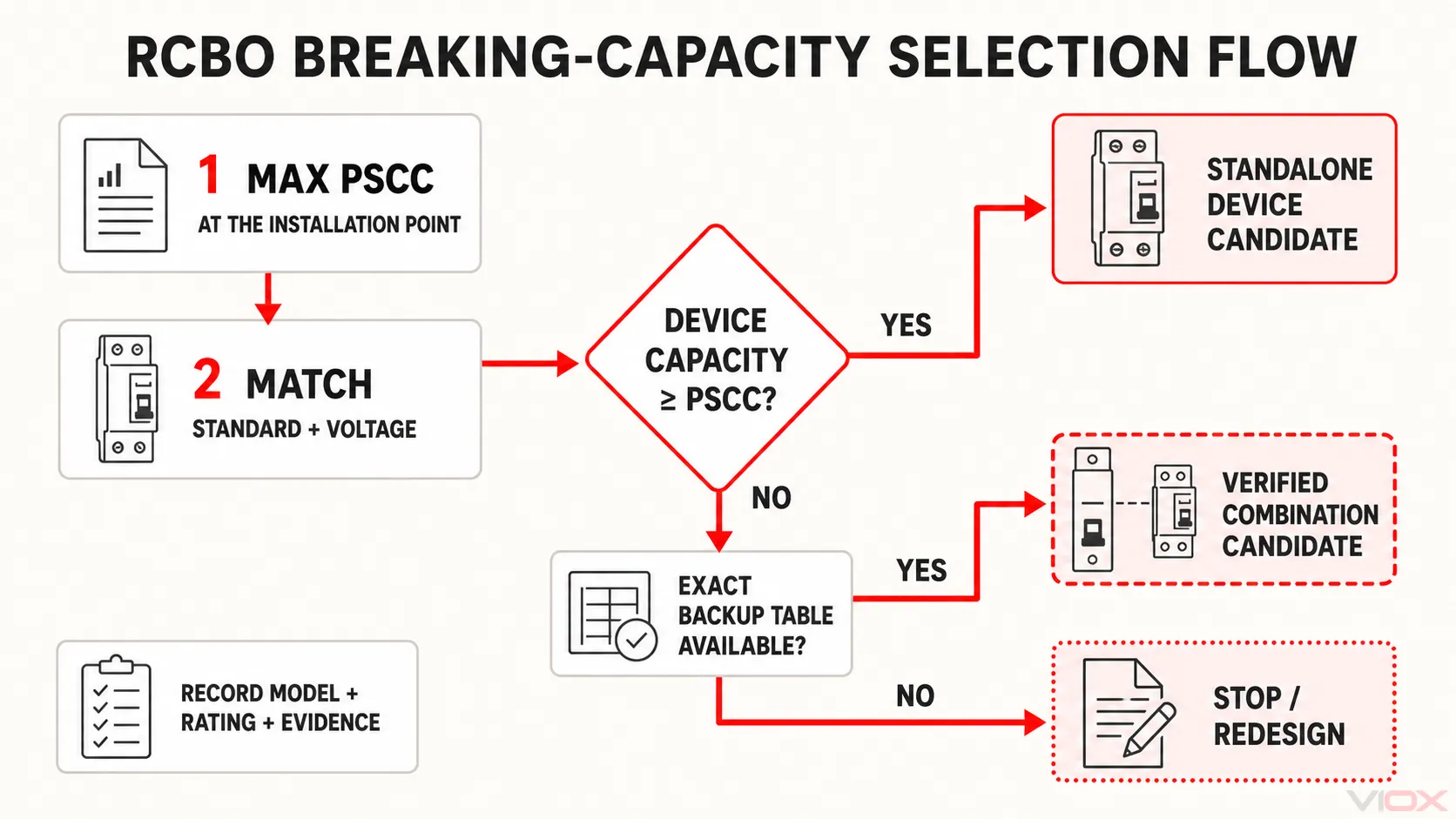

Κανόνας επιλογής: Να επιλέγετε πάντα ένα RCBO με ονομαστική τιμή Icn υψηλότερη από το υπολογισμένο PSCC.

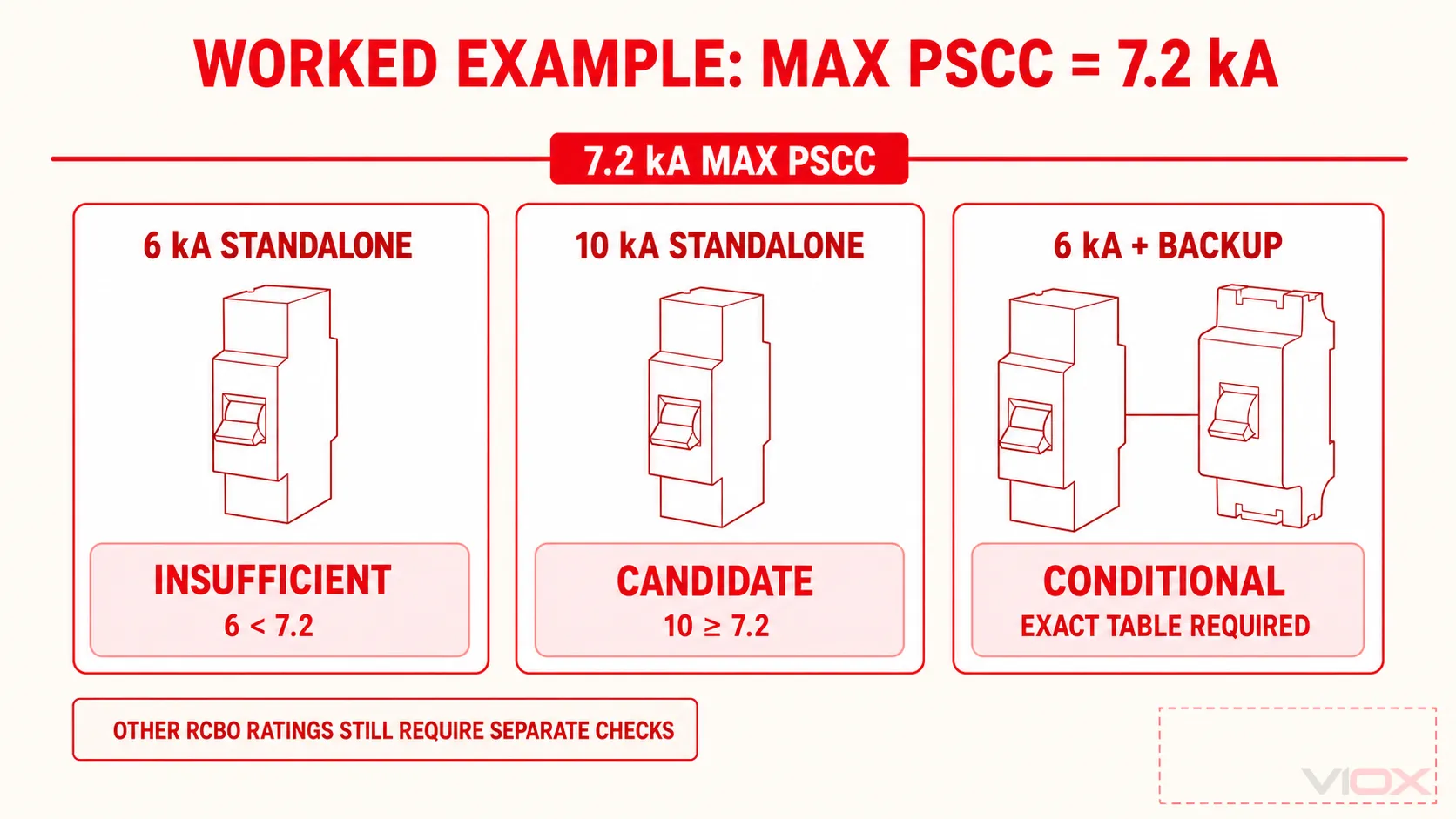

- Υπολογισμένο: 8,5kA → Επιλέξτε 10kA (6kA είναι μη ασφαλές).
- Υπολογισμένο: 4,2kA → Επιλέξτε 6kA (Στάνταρ) ή 10kA (για στιβαρότητα).
Για μια λεπτομερή κατανόηση του τρόπου αλληλεπίδρασης αυτών των ονομαστικών τιμών, διαβάστε Κατανόηση της ονομαστικής τιμής KA στους διακόπτες ισχύος.
Οδηγός Επιλογής Ειδικής Εφαρμογής
Διαφορετικά περιβάλλοντα επιβάλλουν διαφορετικά επίπεδα καταπόνησης στις ηλεκτρικές συσκευές προστασίας. Παράγοντες όπως η θερμοκρασία, το υψόμετρο και η ομαδοποίηση παίζουν επίσης ρόλο στη συνολική σχεδίαση του συστήματος.
1. Οικιακές Εγκαταστάσεις
Σύσταση: 6kA (Στάνταρ) / 10kA (Αστικό)
Για τα περισσότερα προάστια, η σύνθετη αντίσταση καλωδίων από τον μετασχηματιστή της εταιρείας κοινής ωφέλειας περιορίζει τα ρεύματα σφάλματος σε λιγότερο από 4kA. Ωστόσο, συγκροτήματα διαμερισμάτων υψηλής πυκνότητας με εσωτερικούς μετασχηματιστές συχνά αντιμετωπίζουν ρεύματα σφάλματος που υπερβαίνουν τα 6kA στον κύριο πίνακα διανομής.
2. Εμπορικά Κτίρια & Γραφεία
Σύσταση: 10kA Ελάχιστο
Οι εμπορικές εγκαταστάσεις συνήθως έχουν μεγαλύτερες παροχές εισόδου και μικρότερα μήκη καλωδίων προς τους υποπίνακες. Η ονομαστική τιμή 10kA είναι το βιομηχανικό πρότυπο για εμπορικές RCBO έναντι RCCB + MCB διαμορφώσεις, διασφαλίζοντας τη συμμόρφωση με τις ασφαλιστικές απαιτήσεις.
3. Φόρτιση Ηλεκτρικών Οχημάτων (EV)
Σύσταση: 10kA
Οι φορτιστές EV είναι συσκευές συνεχούς υψηλού φορτίου. Ενώ το επίπεδο σφάλματος εξαρτάται από το δίκτυο, τα RCBO 10kA προσφέρουν ανώτερη θερμική μάζα και ανθεκτικότητα επαφών. Αυτό είναι ζωτικής σημασίας για την πρόληψη πρόωρης αστοχίας σε κύκλους υψηλής καταπόνησης.
- Δείτε: Επιλογή RCD φορτιστή EV: Τύπος B έναντι Τύπου F έναντι Τύπου EV
- Δείτε: Εμπορική έναντι Οικιακής Προστασίας Φόρτισης EV
4. Βιομηχανικές & Κρίσιμες Υποδομές
Σύσταση: 16kA
Σε εργοστάσια ή κέντρα δεδομένων που βρίσκονται κοντά σε υποσταθμούς, τα ρεύματα σφάλματος μπορεί να είναι τεράστια. Η χρήση μιας συσκευής 10kA σε μια ζώνη σφάλματος 14kA είναι παραβίαση κώδικα και σοβαρός κίνδυνος για την ασφάλεια.
Ανάλυση Κόστους έναντι Ασφάλειας
Η επιλογή της σωστής ικανότητας διακοπής είναι μια άσκηση διαχείρισης κινδύνου. Ενώ οι συσκευές 6kA είναι φθηνότερες, οι “εξοικονομήσεις” εξαφανίζονται αμέσως εάν μια συσκευή αποτύχει κατά τη διάρκεια ενός σφάλματος.
| Σενάριο | Επιλογή | Έκβαση | Οικονομικός Αντίκτυπος |
|---|---|---|---|
| Επίπεδο Σφάλματος 8kA | 6kA RCBO | ΑΠΟΤΥΧΙΑ. Οι επαφές συγκολλώνται ή το περίβλημα ραγίζει. Διαφεύγει τόξο, προκαλώντας ζημιά στους παρακείμενους διακόπτες και στη ράγα ζυγών του πίνακα. | Υψηλός. Αντικατάσταση πίνακα, χρόνος διακοπής λειτουργίας, πιθανή ζημιά από πυρκαγιά. |
| Επίπεδο Σφάλματος 8kA | 10kA RCBO | ΕΠΙΤΥΧΙΑ. Το σφάλμα εκκαθαρίζεται με ασφάλεια. Η συσκευή μπορεί να χρειαστεί επιθεώρηση, αλλά ο πίνακας παραμένει άθικτος. | Χαμηλός. Επαναφορά ή αντικατάσταση μεμονωμένης συσκευής. Μηδενική παράπλευρη ζημιά. |
Η επένδυση σε χωρητικότητα 10kA παρέχει ένα “απόθεμα ασφαλείας”, ακόμη και αν οι τρέχοντες υπολογισμοί υποδηλώνουν 5,5kA, λαμβάνοντας υπόψη πιθανές μελλοντικές αναβαθμίσεις του δικτύου από την εταιρεία κοινής ωφέλειας που θα μπορούσαν να μειώσουν την σύνθετη αντίσταση της παροχής.
Κοινά Λάθη Επιλογής & Βέλτιστες Πρακτικές
Αποφύγετε αυτές τις επικίνδυνες παγίδες κατά την προδιαγραφή των RCBO:
- Λάθος 1: Το “Προεπιλογή Οικιακής Χρήσης”. Υποθέτοντας ότι όλα τα σπίτια είναι 6kA. Τα σύγχρονα πολυώροφα συγκροτήματα κατοικιών συχνά έχουν επίπεδα σφάλματος >6kA στον κύριο ανυψωτήρα.
- Λάθος 2: Αγνοώντας τις Αναβαθμίσεις της Εταιρείας Κοινής Ωφέλειας. Μια αναβάθμιση μετασχηματιστή από την πόλη μπορεί να μειώσει την σύνθετη αντίσταση, ωθώντας μια οριακή εγκατάσταση 6kA στην επικίνδυνη ζώνη.
- Λάθος 3: Ανάμειξη Χωρητικοτήτων. Η εγκατάσταση ενός RCBO 6kA σε έναν πίνακα με ονομαστική τιμή 10kA υποβαθμίζει την ονομαστική τιμή ολόκληρου του συγκροτήματος, εκτός εάν συγκεκριμένες δοκιμές ονομαστικής τιμής σειράς επαληθεύουν την προστασία καταρράκτη.
Λίστα Ελέγχου Βέλτιστων Πρακτικών:
- Λάβετε δεδομένα PSCC (Πιθανό Ρεύμα Βραχυκυκλώματος) από την εταιρεία κοινής ωφέλειας ή μετρήστε το με έναν ελεγκτή σύνθετης αντίστασης βρόχου στον κύριο διακόπτη.
- Εφαρμόστε έναν συντελεστή ασφαλείας 1,2 (π.χ., εάν μετρηθεί 5,5kA, καθορίστε 10kA, όχι 6kA).
- Βεβαιωθείτε ότι το RCBO συμμορφώνεται με τα σχετικά πρότυπα IEC (61009-1).
Ενότητα Συχνών Ερωτήσεων
Ε: Μπορώ να χρησιμοποιήσω ένα RCBO 6kA εάν το υπολογισμένο ρεύμα σφάλματος είναι ακριβώς 5,5kA;
Τεχνικά, ναι, καθώς είναι εντός του ορίου 6kA. Ωστόσο, η μηχανική ομάδα της VIOX συνιστά τη μετάβαση σε 10kA. Ένα περιθώριο 0,5kA είναι μικρό και οποιαδήποτε μείωση στην αντίσταση του καλωδίου ή αλλαγές στην εταιρεία κοινής ωφέλειας θα μπορούσαν να ωθήσουν το επίπεδο σφάλματος πάνω από την ονομαστική τιμή της συσκευής.
Ε: Ποια είναι η διαφορά μεταξύ Icn και Ics;
Icn είναι η οριακή ικανότητα διακοπής (μέγιστη που μπορεί να χειριστεί μία ή δύο φορές). Ics είναι η ικανότητα διακοπής σε συνθήκες λειτουργίας (μέγιστη που μπορεί να χειριστεί και να παραμείνει σε λειτουργία). Για εφαρμογές κρίσιμης σημασίας, ελέγξτε την τιμή Ics.
Ε: Χρειάζεται να αναβαθμίσω τα RCBO εάν η εταιρεία κοινής ωφέλειας αναβαθμίσει τον μετασχηματιστή της;
Ναι. Εάν ο πάροχος αντικαταστήσει έναν μετασχηματιστή 200kVA με μια μονάδα 500kVA, το διαθέσιμο ρεύμα σφάλματος αυξάνεται σημαντικά. Θα πρέπει να επαναξιολογήσετε την προστασία του κεντρικού σας πίνακα.
Ε: Μπορώ να αναμίξω RCBO 10kA και 16kA στον ίδιο πίνακα;
Ναι, υπό την προϋπόθεση ότι η συναρμολόγηση των ζυγών του πίνακα είναι ονομαστικής τιμής για το υψηλότερο επίπεδο σφάλματος (16kA) και η συσκευή με τη χαμηλότερη ονομαστική τιμή (10kA) εξακολουθεί να είναι επαρκής για το ρεύμα σφάλματος σε αυτό το συγκεκριμένο σημείο.
Ε: Είναι τα RCBO με υψηλότερη ικανότητα διακοπής πιο αξιόπιστα για κανονική λειτουργία;
Γενικά, ναι. Οι συσκευές 10kA και 16kA διαθέτουν πιο στιβαρούς μηχανισμούς επαφής και συστήματα κατάσβεσης τόξου για να αντιμετωπίζουν σφάλματα υψηλής ενέργειας. Αυτή η στιβαρή κατασκευή συχνά μεταφράζεται σε καλύτερη θερμική διαχείριση και μεγαλύτερη μηχανική διάρκεια ζωής υπό κανονική λειτουργία.
Βασικά συμπεράσματα
- Πρώτα η ασφάλεια: Μην υπερβαίνετε ποτέ την ικανότητα διακοπής. Εάν το ρεύμα σφάλματος είναι 8kA, ένας διακόπτης 6kA είναι κίνδυνος πυρκαγιάς.
- Γνωρίστε την Περιοχή σας: 6kA είναι για τυπική οικιακή χρήση, 10kA είναι για εμπορική/αστική χρήση, 16kA είναι για βιομηχανική χρήση.
- Μετρήστε, Μην Μαντεύετε: Χρησιμοποιήστε το μήκος του καλωδίου και τα δεδομένα του μετασχηματιστή για να υπολογίσετε το PSCC (Πιθανό Ρεύμα Βραχυκυκλώματος).
- Προνοήστε για το Μέλλον: Η επένδυση σε προστασία 10kA προσφέρει ένα περιθώριο ασφαλείας έναντι των αναβαθμίσεων του δικτύου και εξασφαλίζει μεγαλύτερη ανθεκτικότητα για φορτία όπως οι φορτιστές EV.
- Συμβουλευτείτε Ειδικούς: Σε περίπτωση αμφιβολίας, πραγματοποιήστε μια πλήρη μελέτη συντονισμού.
Για ολοκληρωμένες λύσεις προστασίας κυκλωμάτων, εξερευνήστε την πλήρη γκάμα της VIOX σε RCBO και συσκευές προστασίας κυκλωμάτων.
