⎯⎯ Συνδυασμένη Προστασία Κυκλώματος
RCBO
Ένα RCBO συνδυάζει την προστασία από υπολειπόμενο ρεύμα με την προστασία από υπερφόρτωση και βραχυκύκλωμα σε μία αρθρωτή συσκευή. Χρησιμοποιείται όπου ένα κύκλωμα χρειάζεται τόσο προστασία διαρροής όσο και προστασία από υπερένταση χωρίς να βασίζεται σε έναν ξεχωριστό συνδυασμό RCCB και MCB. Η σειρά VIOX RCBO καλύπτει τη συμπαγή προστασία χαμηλής τάσης σε οικιακά, εμπορικά και βιομηχανικά συστήματα.
⎯⎯ Με μια ματιά
Βασικά σημεία προϊόντος
Κύρια Λειτουργία
Προστασία από ρεύμα διαρροής, υπερφόρτωση και βραχυκύκλωμα σε μία αρθρωτή μονάδα.
Βασικές Μορφές
Διαμορφώσεις 2P και 4P RCBO σε όλη τη σειρά προϊόντων VIOX.
Κάλυψη Ρεύματος
Οι κύριες σειρές RCBO καλύπτουν 6A έως 63A ανάλογα με την οικογένεια μοντέλων.
Πεδίο εφαρμογής
Τελικά κυκλώματα, πίνακες διανομής, βιομηχανικοί πίνακες και αρθρωτές διατάξεις προστασίας.
Πιστοποιημένο από
⎯⎯ Επισκόπηση
Τι είναι ένα RCBO;
A Διακόπτης Υπολειπόμενου Ρεύματος με Προστασία Υπερέντασης (RCBO) συνδυάζει την προστασία από υπολειπόμενο ρεύμα με την προστασία από υπερφόρτωση και βραχυκύκλωμα σε ένα προϊόν. Στην πράξη, παρέχει σε ένα κύκλωμα μια συνδυασμένη λειτουργία προστασίας που διαφορετικά θα απαιτούσε περισσότερες από μία συσκευές.
Τα RCBO χρησιμοποιούνται ευρέως σε τελικά κυκλώματα, πίνακες διανομής και αρθρωτές διατάξεις, επειδή μειώνουν την ανάγκη για ξεχωριστές συσκευές υπολειπόμενου ρεύματος και υπερέντασης στην ίδια διάταξη προστασίας κλάδου.
ΣΗΜΕΙΩΣΗ
Τα RCBO χρησιμοποιούνται συνήθως όπου η ατομική προστασία κυκλώματος, η συμπαγής διάταξη, η επιλεκτική απομόνωση σφαλμάτων και η αρθρωτή ενσωμάτωση πίνακα αποτελούν προτεραιότητες.
⎯⎯ Γκάμα Προϊόντων Κατασκευαστή
RCBO Series Coverage
Τύπος Β
- Καμπύλη ταξιδιού: D
- Μοντέλο: Ηλεκτρομαγνητικό
- Ευαισθησία: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 10kA
- Standards: IEC 62423
Τύπος Α
- Καμπύλη ταξιδιού: D
- Μοντέλο: Ηλεκτρομαγνητικό
- Ευαισθησία: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 6kA
- Standards: IEC/EN 61009-1
Τύπος Α
- Trip curve: B, C
- Μοντέλο: Ηλεκτρομαγνητικό
- Ευαισθησία: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 6kA
- Standards: IEC/EN 61009-1

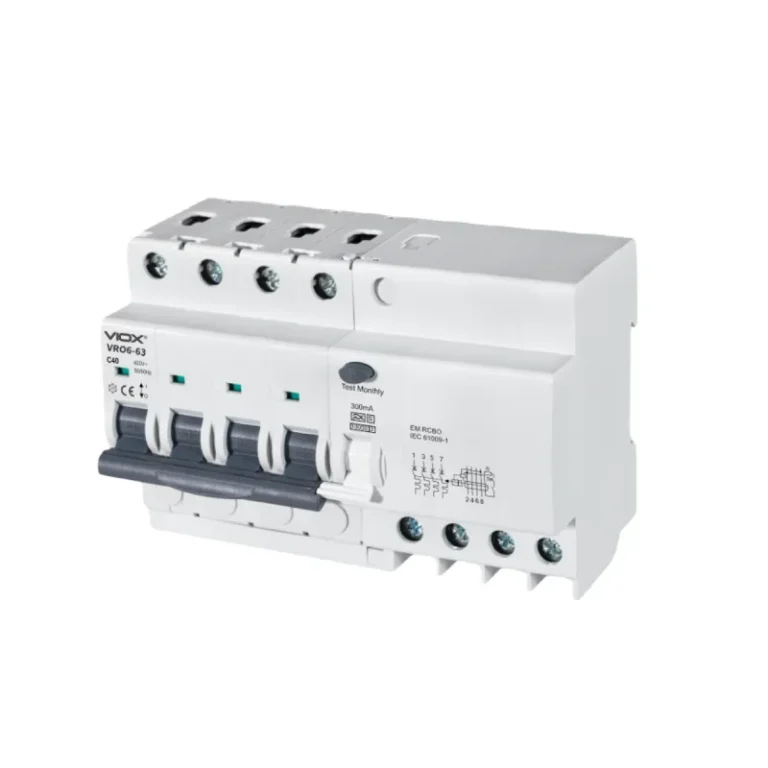

Type A/AC
- Trip curve: B,C,D
- Model: Electronic
- Ευαισθησία: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 10kA
- Standards: IEC/EN 61009-1

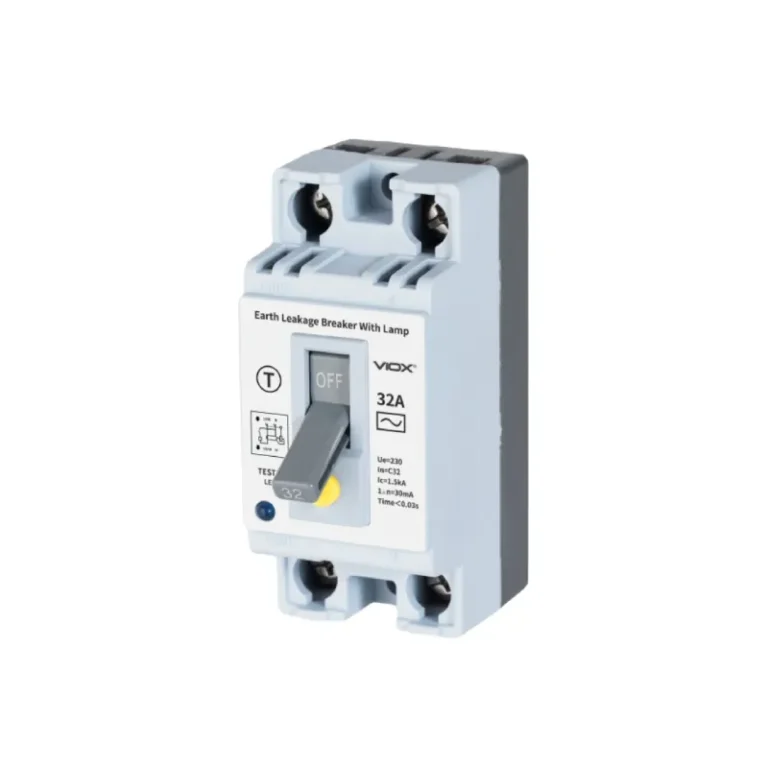

Type A/AC
- Trip curve: C,D
- Model: Electronic
- Ονομαστικό ρεύμα: 16A, 20A, 25A, 32A
- Breaking capacity (Icn): 2.5kA
- Standards: IEC/EN 60898
Type A/AC
- Trip curve: B,C,D
- Model: Electronic
- Sensitivity: 30mA
- Breaking capacity (Icn): 10kA
- Standards: IEC/EN 60898
⎯⎯Αρχιτεκτονική Προστασίας
RCBO έναντι RCCB Plus MCB
| Διάταξη Προστασίας | Κύρια Λειτουργία | Κύριο Πλεονέκτημα | Κύριος Συμβιβασμός |
|---|---|---|---|
| RCBO | Προστασία από υπολειπόμενο ρεύμα συν προστασία από υπερφόρτωση και βραχυκύκλωμα σε μία συσκευή | Συμπαγής προστασία σε επίπεδο κυκλώματος και σαφέστερη απομόνωση σφαλμάτων σε επίπεδο κλάδου | Κάθε προστατευμένο κύκλωμα χρειάζεται τη δική του μονάδα RCBO |
| RCCB + MCB | Προστασία από υπολειπόμενο ρεύμα και προστασία από υπερένταση χωρισμένες σε ξεχωριστές συσκευές | Ευέλικτη διάταξη για ομαδοποιημένη προστασία κυκλωμάτων | Περισσότερος χώρος στον πίνακα και ευρύτερος αντίκτυπος διακοπής όταν πολλά κυκλώματα μοιράζονται ένα RCCB |
⎯⎯ Σύγκριση Τύπων
Επιλογή Τύπου RCBO: AC, A, F και B
| Τύπος RCBO | Τυπική Συμπεριφορά Υπολειπόμενου Ρεύματος | Τυπικές εφαρμογές | Πλαίσιο Επιλογής |
|---|---|---|---|
| Τύπος AC | Εναλλασσόμενο υπολειπόμενο ρεύμα | Βασικά περιβάλλοντα κυκλωμάτων μόνο AC | Χρησιμοποιείται σε απλούστερες εφαρμογές όπου αναμένεται μόνο ημιτονοειδές εναλλασσόμενο υπολειπόμενο ρεύμα |
| Τύπος Α | Εναλλασσόμενο και παλμικό συνεχές υπολειπόμενο ρεύμα | Σύγχρονες συσκευές, ηλεκτρονικά φορτία και γενικά εμπορικά κυκλώματα | Κοινή επιλογή όπου ο ηλεκτρονικός εξοπλισμός μπορεί να δημιουργήσει παλμικές συνιστώσες DC |
| Τύπος F | Πιο σύνθετη συμπεριφορά υπολειπόμενου ρεύματος με περιεχόμενο υψηλότερης συχνότητας | Επιλεγμένες συσκευές που οδηγούνται από μετατροπέα και εξοπλισμός μεταβλητής ταχύτητας | Χρησιμοποιείται όπου η τυπική κάλυψη Τύπου A μπορεί να μην είναι επαρκής για το προφίλ φορτίου |
| Τύπος Β | Ευρύτερη ανίχνευση υπολειπόμενου ρεύματος, συμπεριλαμβανομένων των ομαλών συνθηκών DC | Φόρτιση EV, μετατροπείς ισχύος, PV και προηγμένα βιομηχανικά συστήματα | Χρησιμοποιείται όπου η εγκατάσταση περιλαμβάνει πιο απαιτητικές συνθήκες που σχετίζονται με το DC ή οδηγούνται από μετατροπέα |
⎯⎯ Προδιαγραφές
Βασικές Προδιαγραφές RCBO
| Στοιχείο προδιαγραφής | Τυπική Γκάμα Προϊόντων | Μηχανική Σημασία |
|---|---|---|
| Διαμόρφωση πόλου | 2P και 4P | Καθορίζει τη μορφή εγκατάστασης και τη διάταξη του συστήματος |
| Ονομαστικό ρεύμα | 6A έως 63A σε βασικά προϊόντα | Ευθυγραμμίζει τη συσκευή με τις απαιτήσεις προστασίας κυκλώματος κλάδου |
| Ικανότητα θραύσης | Επιλογές 6kA και 10kA | Σημαντικό για την καταλληλότητα σε επίπεδο σφάλματος |
| Ευαισθησία Υπολειπόμενου Ρεύματος | 30mA, 100mA, 300mA ανάλογα με το μοντέλο | Τα 30mA χρησιμοποιούνται συνήθως για προσωπική προστασία από ηλεκτροπληξία, ενώ υψηλότερες τιμές όπως 100mA ή 300mA συνδέονται συχνότερα με στρατηγικές προστασίας προσανατολισμένες στον εξοπλισμό ή στον κίνδυνο πυρκαγιάς ανάλογα με την εφαρμογή |
| Καμπύλες ταξιδιού | B, C, D σε επιλεγμένες σειρές | Η καμπύλη B χρησιμοποιείται σε κυκλώματα χαμηλότερης εισροής, η καμπύλη C σε κυκλώματα γενικής χρήσης και η καμπύλη D όπου αναμένεται υψηλότερο ρεύμα εισροής |
| Τύπος προϊόντος | Ηλεκτρονικές σειρές RCBO στην γκάμα | Σημαντικό για τη δομή της γραμμής, τη συμπεριφορά απόκρισης και τη διαφοροποίηση του μοντέλου |
⎯⎯ Εφαρμογές
Πού Χρησιμοποιούνται τα VIOX RCBO
Κατοικίες
Τελική Προστασία Κυκλώματος
Εμπορικό
Πίνακες διανομής
Κατάλληλο για αρθρωτή προστασία κλάδου σε γραφεία, συστήματα λιανικής και συμπαγείς εμπορικούς πίνακες.
Βιομηχανική
Πίνακες Ελέγχου και Ισχύος
Χρησιμοποιείται σε βιομηχανικά και εμπορικά συστήματα όπου η συνδυασμένη προστασία απλοποιεί την αρχιτεκτονική του πίνακα.
Αρθρωτά Συστήματα
Εγκαταστάσεις σε Ράγα DIN
Τα προϊόντα RCBO είναι κατάλληλα για συγκροτήματα ράγας DIN όπου ο χώρος και η οργάνωση της καλωδίωσης έχουν σημασία.
Απομόνωση κλάδου
Ατομική προστασία κυκλώματος
Τα RCBO υποστηρίζουν διατάξεις προστασίας ανά κύκλωμα όπου η προστασία διαρροής και υπερέντασης συνδυάζονται σε μία μονάδα.
Ηλεκτρονικά φορτία
Σύγχρονα περιβάλλοντα κυκλωμάτων
Η επιλογή τύπου RCBO γίνεται πιο σημαντική σε κυκλώματα με ηλεκτρονικά, εξοπλισμό που οδηγείται από μετατροπέα και συστήματα που βασίζονται σε μετατροπείς.
⎯⎯ Επιλογή
Παράγοντες Επιλογής RCBO
ΒΗΜΑΤΑ
- Τύπος RCD: AC, A, F ή B
- Μορφή πόλων και διάταξη κυκλώματος
- Ονομαστικό ρεύμα και εύρος προστασίας κλάδου
- Σπάζοντας ικανότητα
- Ευαισθησία διαφορικού ρεύματος
- Καμπύλη απόζευξης και χαρακτηριστικά φορτίου
- Διάταξη πίνακα και μορφή εγκατάστασης
ΣΥΜΒΟΥΛΕΣ
Η σύγκριση RCBO συνήθως ξεκινά με τον τύπο ρεύματος διαρροής και τη λειτουργία του κυκλώματος, στη συνέχεια μετακινείται στη μορφή πόλων, το εύρος ρεύματος, την ικανότητα διακοπής, την ευαισθησία και την αντιστοίχιση της καμπύλης απόζευξης.
⎯⎯ ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Συχνές Ερωτήσεις
Από τι προστατεύει ένας RCBO;
Ένα RCBO προστατεύει από σφάλματα διαφορικού ρεύματος, υπερφορτώσεις και βραχυκυκλώματα σε μία μόνο συσκευή.
Ποια είναι η διαφορά μεταξύ ενός RCBO και ενός RCCB;
Ένας RCCB παρέχει μόνο προστασία από υπολειπόμενο ρεύμα, ενώ ένας RCBO συνδυάζει την προστασία από υπολειπόμενο ρεύμα με προστασία από υπερφόρτωση και βραχυκύκλωμα.
Ποια είναι η διαφορά μεταξύ ενός RCBO και ενός MCB;
Ένας MCB παρέχει προστασία υπερφόρτωσης και βραχυκυκλώματος, ενώ ένας RCBO προσθέτει προστασία έναντι υπολειμματικού ρεύματος στην ίδια συσκευή.
Ποιες καμπύλες απόζευξης είναι διαθέσιμες;
Επιλεγμένες σειρές VIOX RCBO διαθέτουν επιλογές καμπύλης απόζευξης B, C και D ανάλογα με το μοντέλο.
Πώς μπορώ να γνωρίζω εάν η ενεργοποίηση ενός RCBO προκλήθηκε από διαρροή ή υπερένταση;
Η πρακτική αντιμετώπιση προβλημάτων συνήθως ξεκινά με την ένδειξη σφάλματος, την κατάσταση του συνδεδεμένου φορτίου και το αν το συμβάν ακολουθεί ρεύμα εκκίνησης, διαρροή μόνωσης ή ένα επαναλαμβανόμενο μοτίβο σφάλματος γείωσης. Η ακριβής μέθοδος εξαρτάται από το σχεδιασμό της συσκευής και το περιβάλλον εγκατάστασης.
Ποιο εύρος ρεύματος καλύπτουν τα RCBO VIOX;
Η τρέχουσα σειρά προϊόντων RCBO παρουσιάζει μοντέλα από 6A έως 63A ανάλογα με τη σειρά.
⎯⎯ Πόροι RCCB
Κατάλογοι, προδιαγραφές και πληροφορίες σειράς RCBO
Η σειρά VIOX RCBO καλύπτει αρθρωτές εφαρμογές συνδυασμένης προστασίας σε οικιακά, εμπορικά και βιομηχανικά συστήματα.
Σημειώσεις Προϊόντος
Οι βασικές εκτιμήσεις προϊόντος περιλαμβάνουν τη μορφή πόλων, το εύρος ρεύματος, την ικανότητα διακοπής, το επίπεδο ευαισθησίας, την καμπύλη απόζευξης και το περιβάλλον εγκατάστασης.
