MCOV σε SPD: Οδηγός επιλογής μέγιστης συνεχούς τάσης λειτουργίας

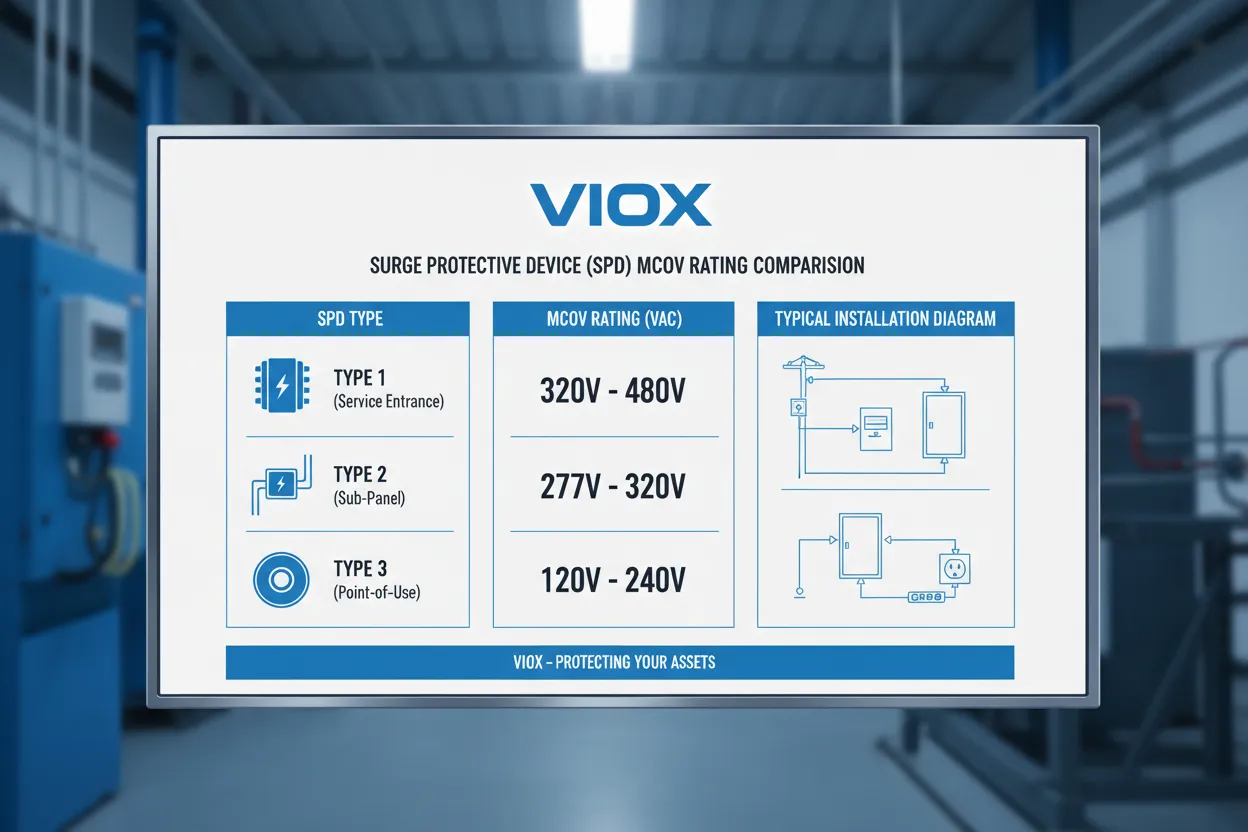

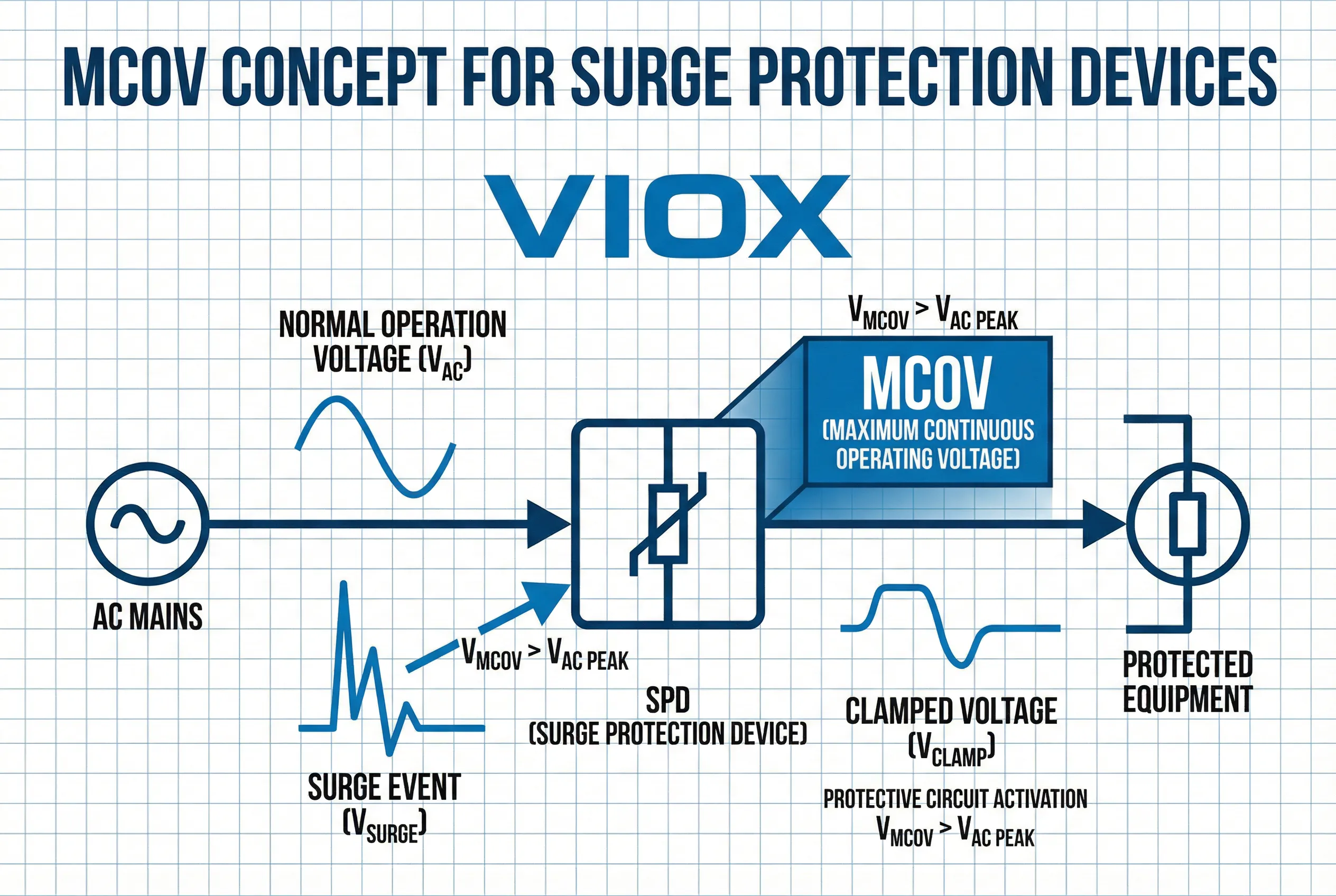

MCOV σημαίνει μέγιστη συνεχής τάση λειτουργίας. Στην τεκμηρίωση IEC, η αντίστοιχη συσκευή προστασίας από υπερτάσεις (SPD) ονομαστική τιμή γράφεται συνήθως ως Uc. Είναι η μέγιστη τάση RMS που μπορεί να εφαρμοστεί συνεχώς σε έναν καθορισμένο τρόπο προστασίας SPD υπό τις δηλωμένες συνθήκες του.

Ο πρακτικός κανόνας δεν είναι “ονομαστική τάση × ένας καθολικός συντελεστής”. Επιλέξτε MCOV ή Uc από την υψηλότερη συνεχή τάση συχνότητας ισχύος που μπορεί να εμφανιστεί σε κάθε συνδεδεμένο τρόπο—L-N, L-PE, N-PE, ή L-L—στη συνέχεια επαληθεύστε τη διάταξη γείωσης, την αξιόπιστη διακύμανση της κανονικής τάσης, τη συμπεριφορά TOV του κατασκευαστή και το προκύπτον Up ή VPR.

Εάν η MCOV είναι πολύ χαμηλή, το SPD μπορεί να παρουσιάσει υπερβολική διαρροή, θέρμανση, γήρανση ή αποσύνδεση. Εάν είναι αδικαιολόγητα υψηλή, η επιλεγμένη συσκευή ενδέχεται να έχει λιγότερο ευνοϊκό επίπεδο προστασίας τάσης. Η σωστή τιμή είναι επομένως η χαμηλότερη δηλωμένη ονομαστική τιμή που παραμένει κατάλληλη για τις πραγματικές συνθήκες συνεχούς τάσης και συστήματος, όχι απλώς ο μεγαλύτερος διαθέσιμος αριθμός.

MCOV και Uc σε ένα λεπτό

Όρος	Χρησιμοποιείται κυρίως σε	Τι σας λέει	Τι δεν σας λέει
MCOV	Βιβλιογραφία SPD προσανατολισμένη στη Βόρεια Αμερική και το πρότυπο UL	Μέγιστη συνεχής τάση λειτουργίας για μια καθορισμένη λειτουργία προστασίας	Η μεταβατική τάση που απομένει στον προστατευόμενο εξοπλισμό
Uc	Τεκμηρίωση SPD προσανατολισμένη στο πρότυπο IEC	Μέγιστη τάση RMS που επιτρέπεται συνεχώς στους ακροδέκτες ή στη λειτουργία του SPD	Αντοχή σε TOV για κάθε τάση και διάρκεια
Επάνω	Τεκμηρίωση προσανατολισμένη στο πρότυπο IEC	Δηλωμένο επίπεδο προστασίας τάσης υπό καθορισμένες δοκιμές υπέρτασης	Συμβατότητα συνεχούς τάσης
VPR	Τεκμηρίωση προσανατολισμένη στο πρότυπο UL	Τυποποιημένη ονομαστική τιμή προστασίας τάσης που αποδίδεται ανά τρόπο προστασίας	MCOV ή καταλληλότητα τάσης λειτουργίας από μόνη της

Η MCOV δηλώνεται συνήθως σε V AC RMS για SPD χαμηλής τάσης AC. Δεν είναι το ίδιο με την ονομαστική τάση συστήματος, την τάση περιορισμού (clamping voltage), το Up, το VPR ή ένα σημείο αντοχής σε TOV. Το Οδηγός Uc έναντι Up εξηγεί τη σύγκριση παραμέτρων με περισσότερες λεπτομέρειες· αυτή η σελίδα εστιάζει στην επιλογή της ονομαστικής τάσης συνεχούς λειτουργίας.

IEC 61643-01:2024 περιέχει κοινές απαιτήσεις και μεθόδους δοκιμών για SPD χαμηλής τάσης και διακρίνει ρητά ένα πλήρες SPD, έναν τρόπο προστασίας και μια διάταξη SPD. IEC 61643-11:2025 εφαρμόζεται σε SPD ισχύος AC χαμηλής τάσης και απαιτεί να λαμβάνονται υπόψη οι αναμενόμενες καταπονήσεις του συστήματος, σφαλμάτων και TOV. IEC 61643-12:2020 αφορά την επιλογή, τη λειτουργία, την τοποθεσία και τον συντονισμό για SPD ισχύος AC.

Γιατί η ονομαστική τάση συστήματος δεν αρκεί

Μια ετικέτα όπως “230/400 V”, “277/480 V” ή “480 V” δεν προσδιορίζει την τάση σε κάθε εξάρτημα του SPD. Τέσσερα ερωτήματα αλλάζουν την απάντηση:

1. Είναι ο πρώτος αριθμός φάση-προς-ουδέτερο και ο δεύτερος φάση-προς-φάση, ή αναφέρεται μόνο η τάση φάσης-προς-φάσης;
2. Είναι η πηγή αστέρα, τριγώνου, διφασική με ουδέτερο ή άλλη διάταξη;
3. Πώς γειώνεται ο ουδέτερος ή η αναφορά του συστήματος—άμεσα, μέσω σύνθετης αντίστασης ή δεν γειώνεται σκόπιμα;
4. Ποιους αγωγούς συνδέει κάθε τρόπος προστασίας του SPD;

Ένα SPD εκτίθεται σε τάση μεταξύ των δικών του ακροδεκτών, όχι στην πινακίδα του συστήματος ως αφηρημένο αριθμό. Μια συσκευή με τρόπους L-N, L-PE, N-PE και L-L μπορεί επομένως να δημοσιεύει διαφορετικές τιμές MCOV ή VPR ανά τρόπο. Τα δημόσια αρχεία πιστοποίησης της UL, για παράδειγμα, παραθέτουν τιμές MCOV και VPR ανά τρόπο για τα αξιολογημένα SPD αντί για μία εναλλάξιμη τιμή για ολόκληρη τη συσκευή.

Ο τρόπος προστασίας προηγείται του αριθμού MCOV

Τρόπος προστασίας	Τάση για καθορισμό	Συνηθισμένο σφάλμα επιλογής
L-N	Υψηλότερη συνεχή τάση φάσης-ουδετέρου στο σημείο εγκατάστασης	Χρήση τάσης φάσης-φάσης χωρίς έλεγχο του τρόπου σύνδεσης της μονάδας
L-PE	Υψηλότερη συνεχή τάση φάσης-γης, συμπεριλαμβανομένης της πραγματικής διάταξης γείωσης	Υπόθεση ότι ισούται πάντα με L-N σε κάθε σύστημα και συνθήκη σφάλματος
N-PE	Αναμενόμενη συνεχή και προσωρινή τάση μεταξύ ουδετέρου και προστατευτικής γείωσης	Η αντιμετώπιση του N και του PE ως εναλλάξιμων σε οποιοδήποτε σημείο της εγκατάστασης
L-L	Μέγιστη συνεχής τάση φάσης-φάσης	Εφαρμογή τιμής Uc φάσης-ουδετέρου σε στοιχείο προστασίας φάσης-φάσης

Αυτός είναι επίσης ο λόγος για τον οποίο ένα “τριφασικό SPD” δεν μπορεί να επιλεγεί μόνο με βάση τον αριθμό των φάσεων. Ο οδηγός διαστασιολόγησης τριφασικού SPD καλύπτει την πλήρη προδιαγραφή· ο οδηγός για 3-πολικά έναντι 4-πολικών SPD καλύπτει τις επιλογές τοπολογίας.

Πώς η γείωση και η τοπολογία πηγής αλλάζουν την επιλογή MCOV

Σε ένα σύστημα αστέρα με άμεση γείωση, οι τάσεις φάσης-ουδετέρου και οι κανονικές τάσεις φάσης-γης βασίζονται συνήθως στην τάση φάσης, ενώ οι τρόποι λειτουργίας φάσης-φάσης βλέπουν την πλήρη τάση γραμμής. Αυτή η σχέση δεν μπορεί να μεταφερθεί αυτούσια σε ένα σύστημα δέλτα, IT, σύστημα με γείωση υψηλής αντίστασης ή άλλο σύστημα με γείωση μέσω σύνθετης αντίστασης.

Κατά τη διάρκεια ενός σφάλματος γης, μια υγιής φάση σε ένα μη γειωμένο σύστημα ή σύστημα με γείωση μέσω σύνθετης αντίστασης μπορεί να παρουσιάσει σημαντική άνοδο σε σχέση με τη γη. Το αν αυτή η κατάσταση αντιμετωπίζεται ως συνεχής λειτουργία, ως καθορισμένη προσωρινή υπέρταση ή ως σφάλμα που πρέπει να αποκατασταθεί εντός καθορισμένου χρόνου, εξαρτάται από τον σχεδιασμό του συστήματος και τους ισχύοντες κανόνες. Επομένως, η επιλογή του SPD πρέπει να χρησιμοποιεί τον πίνακα διαμόρφωσης του κατασκευαστή και τη δήλωση TOV για τη συγκεκριμένη διάταξη — και όχι έναν υποτιθέμενο πολλαπλασιαστή 1,73 που εφαρμόζεται σε κάθε προϊόν.

Για εξοπλισμό στη Βόρεια Αμερική, η δημοσιευμένη καθοδήγηση της Eaton για τα SPD επεξηγεί την εξάρτηση από τη διαμόρφωση: συνιστά τη χρήση SPD σε διαμόρφωση αστέρα μόνο όπου ο ουδέτερος είναι φυσικά συνδεδεμένος και άμεσα γειωμένος, ενώ για συστήματα με γείωση μέσω σύνθετης αντίστασης παραπέμπει σε μια κατάλληλη διαμόρφωση δέλτα. Αυτή είναι καθοδήγηση εφαρμογής από τον κατασκευαστή και δεν υποκαθιστά την ακριβή πιστοποίηση του προϊόντος, τη μελέτη του συστήματος ή τον τοπικό κανονισμό.

Για εφαρμογές IEC, διαχωρίστε αυτούς τους δύο ελέγχους:

• έλεγχος συνεχούς τάσης: Η Uc πρέπει να είναι κατάλληλη για την τάση που υπάρχει συνεχώς στον συνδεδεμένο τρόπο λειτουργίας;
• Έλεγχος TOV: η δηλωμένη απόκριση του SPD πρέπει να είναι κατάλληλη για την αναφερόμενη προσωρινή τάση, τη διάρκεια, τον τρόπο λειτουργίας και την κατάσταση του ηλεκτρικού συστήματος.

Μην επιβάλλετε ολόκληρο το μέγεθος της TOV στο Uc, εκτός εάν τα έγγραφα της εφαρμογής απαιτούν το SPD να παραμένει συνεχώς υπό τάση σε αυτή την τιμή. Η αντοχή σε TOV, η ασφαλής αστοχία και η συνεχής λειτουργία αποτελούν διαφορετικές δηλώσεις. Δείτε τον ειδικό οδηγό προσωρινής υπέρτασης και SPD για αυτό το όριο.

Έξι βήματα για την επιλογή MCOV ή Uc για ένα SPD

1. Καταγράψτε το ηλεκτρικό σύστημα, όχι μόνο την ονομαστική του τάση

Τεκμηριώστε:

• AC ή DC;
• ονομαστική και μέγιστη αναμενόμενη συνεχή τάση;
• συχνότητα και τύπος πηγής;
• μονοφασική, διφασική, αστέρα, τρίγωνο ή άλλη τοπολογία;
• TN, TT, IT, άμεση γείωση ή γείωση μέσω σύνθετης αντίστασης, κατά περίπτωση;
• διαθεσιμότητα ουδετέρου και σημείο σύνδεσης (bonding point);
• τρόποι λειτουργίας γεννήτριας, UPS, μετατροπέα ή εναλλακτικής πηγής.

Μην εξάγετε συμπεράσματα για τη διάταξη μόνο από τον αριθμό των αγωγών ή την ετικέτα του πίνακα. Χρησιμοποιήστε το μονογραμμικό διάγραμμα και επαληθεύστε την πηγή και το σχήμα γείωσης.

2. Καταγράψτε κάθε τρόπο προστασίας στο προτεινόμενο SPD

Μεταφράστε την τοπολογία του προϊόντος σε πραγματικά ζεύγη ακροδεκτών. Μια διάταξη 3+1, για παράδειγμα, δεν επιβάλλει την ίδια συνεχή τάση σε κάθε εσωτερικό στοιχείο όπως μια διάταξη 4+0. Ο στόχος είναι ένα πρόγραμμα τρόπων λειτουργίας όπως:

Τρόπος λειτουργίας	Συνδεδεμένοι αγωγοί	Μέγιστη αναμενόμενη συνεχή τάση RMS	Υποψήφια τιμή MCOV/Uc	Επαληθεύτηκε;
L1-N	L1 προς N	τιμή έργου	τιμή φύλλου δεδομένων	ναι/όχι
L2-N	L2 προς N	τιμή έργου	τιμή φύλλου δεδομένων	ναι/όχι
L3-N	L3 προς N	τιμή έργου	τιμή φύλλου δεδομένων	ναι/όχι
N-PE	N προς PE	συνθήκη έργου	δήλωση φύλλου δεδομένων	ναι/όχι

Αυτό το φύλλο εργασίας είναι σκόπιμα κενό. Τα σωστά στοιχεία αφορούν την πραγματική εγκατάσταση και το ακριβές φύλλο δεδομένων του SPD.

3. Καθορίστε τη μέγιστη συνεχή τάση για κάθε τρόπο λειτουργίας

Χρησιμοποιήστε την υψηλότερη αξιόπιστη τάση συχνότητας ισχύος που μπορεί να παραμείνει παρούσα κατά την κανονική λειτουργία. Λάβετε υπόψη την τεκμηριωμένη ανοχή τροφοδοσίας, τις λήψεις μετασχηματιστή, τη ρύθμιση τάσης, τις λειτουργίες γεννήτριας ή UPS και τις συνθήκες λειτουργίας που σχετίζονται με το έργο.

Ένα σταθερό περιθώριο 10%, 15% ή 25% μπορεί να εμφανίζεται σε μια περιφερειακή σύσταση ή σε ένα παράδειγμα εργασίας κατασκευαστή. Δεν αποτελεί καθολικό τύπο επιλογής κατά IEC ή UL. Εάν χρησιμοποιείται περιθώριο, καταγράψτε την πηγή του και επιβεβαιώστε ότι ισχύει για το επιλεγμένο προϊόν και σύστημα.

4. Επιλέξτε μια δηλωμένη τιμή MCOV/Uc που καλύπτει τη συνεχή λειτουργία

Για κάθε τρόπο λειτουργίας:

δηλωμένη τιμή MCOV ή Uc ≥ υψηλότερη αναμενόμενη συνεχής τάση RMS σε αυτόν τον τρόπο λειτουργίας

Αυτή η ανισότητα αποτελεί έλεγχο συμβατότητας και όχι πλήρη τύπο επιλογής SPD. Η επιλεγμένη ονομαστική τιμή πρέπει επίσης να αντιστοιχεί στην ακριβή διαμόρφωση του συστήματος που επιτρέπεται από τον κατασκευαστή. Μην συνδυάζετε μια τιμή MCOV που δηλώνεται για L-N με διαφορετικό τρόπο λειτουργίας και μην υποθέτετε ότι η τιμή μιας μονάδας περιγράφει το πλήρες συγκρότημα.

5. Επαληθεύστε τη συμπεριφορά TOV ξεχωριστά

Ελέγξτε τον πίνακα ή την καμπύλη TOV του προϊόντος για:

• εφαρμοσμένη τάση;
• διάρκεια;
• τρόπο προστασίας;
• συνθήκη γείωσης ή σφάλματος;
• δηλωμένο αποτέλεσμα, όπως αντοχή ή ασφαλής αστοχία;
• απαιτούμενη ανάντη προστασία ή εφεδρική προστασία.

Εάν το φύλλο δεδομένων παρέχει μόνο την ένδειξη “TOV resistant” χωρίς τη συνθήκη και το αποτέλεσμα, ζητήστε την ελλείπουσα τεχνική τεκμηρίωση. Η τιμή MCOV δεν πρέπει να διογκώνεται μέσω ενός γενικού πολλαπλασιαστή TOV για την αντιστάθμιση μιας άγνωστης δήλωσης TOV.

6. Επανελέγξτε την τιμή Up ή VPR και τις υπόλοιπες προδιαγραφές

Μια αδικαιολόγητα υψηλή τιμή MCOV/Uc μπορεί να σχετίζεται με υψηλότερο επίπεδο περιορισμού ή προστασίας. Επιβεβαιώστε ότι η τιμή Up ή VPR παραμένει συμβατή με την αντοχή του εξοπλισμού σε κρουστική τάση και με την πλήρη διαδρομή της εγκατάστασης. Στη συνέχεια, επαληθεύστε τον τύπο του SPD, τις τιμές In, Imax ή Iimp, τη δήλωση βραχυκύκλωσης όπως SCCR ή Isccr, την εφεδρική ασφάλεια ή τον αυτόματο διακόπτη, το μήκος σύνδεσης, την ένδειξη κατάστασης και τις περιβαλλοντικές ονομαστικές τιμές.

Το οδηγό φύλλου δεδομένων SPD παρέχει την πλήρη ακολουθία αποδοχής.

Εργασιακός έλεγχος 1: Πίνακας διανομής με γειωμένο αστέρα (Grounded-Wye)

Υποθέστε ότι ένα έργο διαθέτει πηγή με γειωμένο αστέρα και ένα προτεινόμενο SPD με τρόπους προστασίας L-N, L-PE, N-PE και L-L. Η σωστή διαδικασία είναι:

1. καταγράψτε τις τάσεις φάσης-ουδετέρου και φάσης-φάσης του συστήματος;
2. καθορίστε την υψηλότερη συνεχή τάση σε κάθε έναν από τους τέσσερις τύπους τρόπων προστασίας;
3. επαληθεύστε ότι η δηλωμένη τιμή MCOV/Uc κάθε τρόπου λειτουργίας δεν είναι χαμηλότερη από την αντίστοιχη συνεχή τάση του·;
4. ελέγξτε τη συμπεριφορά TOV του προϊόντος για το πραγματικό σύστημα γείωσης·;
5. συγκρίνετε την τιμή Up ή VPR ανά τρόπο λειτουργίας με τον προστατευόμενο εξοπλισμό και τον σχεδιασμό της εγκατάστασης.

Τα δημοσιευμένα αρχεία προϊόντων δείχνουν γιατί ένας μεμονωμένος αριθμός δεν επαρκεί. Ένας κατασκευαστής μπορεί να δηλώνει χαμηλότερη τιμή MCOV για L-N και υψηλότερη τιμή για L-L στην ίδια διαμόρφωση συστήματος. Αυτοί οι αριθμοί αποτελούν αποδεικτικά στοιχεία για το συγκεκριμένο μοντέλο—όχι πίνακα αναφοράς για κάποιο άλλο SPD.

Επεξηγηματικός έλεγχος 2: Σύστημα Δέλτα ή γειωμένο μέσω σύνθετης αντίστασης

Για ένα σύστημα Δέλτα τριών αγωγών ή γειωμένο μέσω σύνθετης αντίστασης, μην ξεκινήσετε διαιρώντας την τάση φάσης-φάσης με √3. Πρώτα προσδιορίστε σε ποιους αγωγούς και σημεία αναφοράς συνδέεται πραγματικά το SPD, και ποια τάση μπορεί να δεχθεί κάθε τρόπος λειτουργίας κατά την κανονική λειτουργία και τις σχετικές συνθήκες σφάλματος γης.

Στη συνέχεια, επιβεβαιώστε ότι το συγκεκριμένο SPD είναι καταχωρημένο ή δηλωμένο για αυτή τη διαμόρφωση. Μια συσκευή τύπου wye με ονομαστική τιμή slash ή ένα προϊόν που απαιτεί σταθερά γειωμένο ουδέτερο δεν μπορεί να θεωρηθεί κατάλληλο μόνο και μόνο επειδή η αριθμητική τιμή MCOV φαίνεται αρκετά υψηλή. Απαιτούνται τόσο η έγκριση διαμόρφωσης όσο και η ονομαστική τάση.

Αυτό το παράδειγμα δείχνει επίσης γιατί ο παλαιότερος “τύπος MCOV για γειωμένα έναντι μη γειωμένων συστημάτων” είναι μη ασφαλής: μπορεί να παράγει έναν εύλογο αριθμό αγνοώντας την τοπολογία του προϊόντος, τις ονομαστικές τιμές ανά τρόπο λειτουργίας, το αποτέλεσμα TOV και το πλαίσιο της εγκατάστασης.

Τι συμβαίνει όταν η MCOV είναι πολύ χαμηλή ή πολύ υψηλή;

Επιλογή	Πιθανή συνέπεια	Τεχνική ερμηνεία
Πολύ χαμηλά	Αυξημένο ρεύμα διαρροής, θέρμανση, επιταχυνόμενη γήρανση του MOV, θερμική αποσύνδεση ή αστοχία υπό κανονική ή προσωρινή τάση	Η συμβατότητα συνεχούς τάσης δεν πληρούται
Κατάλληλο	Σταθερή λειτουργία στην υψηλότερη αναμενόμενη τάση συνεχούς λειτουργίας, με τεκμηριωμένη συμπεριφορά TOV και αποδεκτό Up/VPR	Το τμήμα της ονομαστικής τάσης της επιλογής είναι τεκμηριωμένο
Αδικαιολόγητα υψηλή	Περισσότερο περιθώριο συνεχούς τάσης, αλλά ενδεχομένως υψηλότερο Up/VPR ή λιγότερο ευνοϊκό περιθώριο προστασίας	“Το ”υψηλότερο“ δεν είναι αυτόματα ”καλύτερο»· επανελέγξτε τον συντονισμό μόνωσης

Το MCOV δεν αποτελεί επίσης ονομαστική διάρκεια ζωής. Το ιστορικό υπερτάσεων, το θερμικό περιβάλλον, ο σχεδιασμός των εσωτερικών εξαρτημάτων, η συμπεριφορά του αποζεύκτη και το φορτίο ρεύματος υπέρτασης επηρεάζουν τη διάρκεια ζωής. Μη χρησιμοποιείτε το MCOV ως υποκατάστατο για τα In, Imax, Iimp ή τα κριτήρια συντήρησης.

Συνηθισμένα σφάλματα επιλογής MCOV

Αντιμετώπιση του MCOV ως τάσης περιορισμού (clamping voltage)

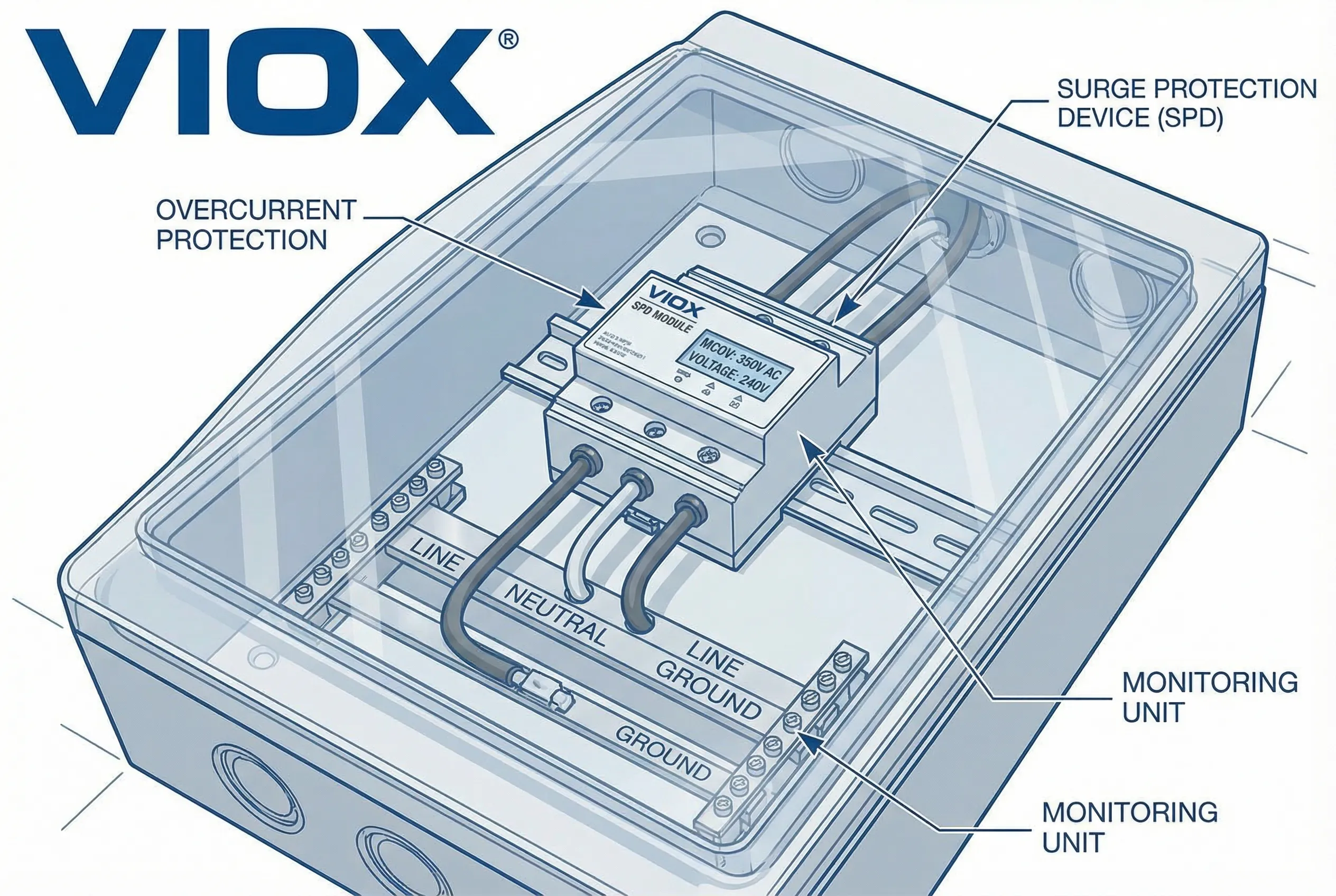

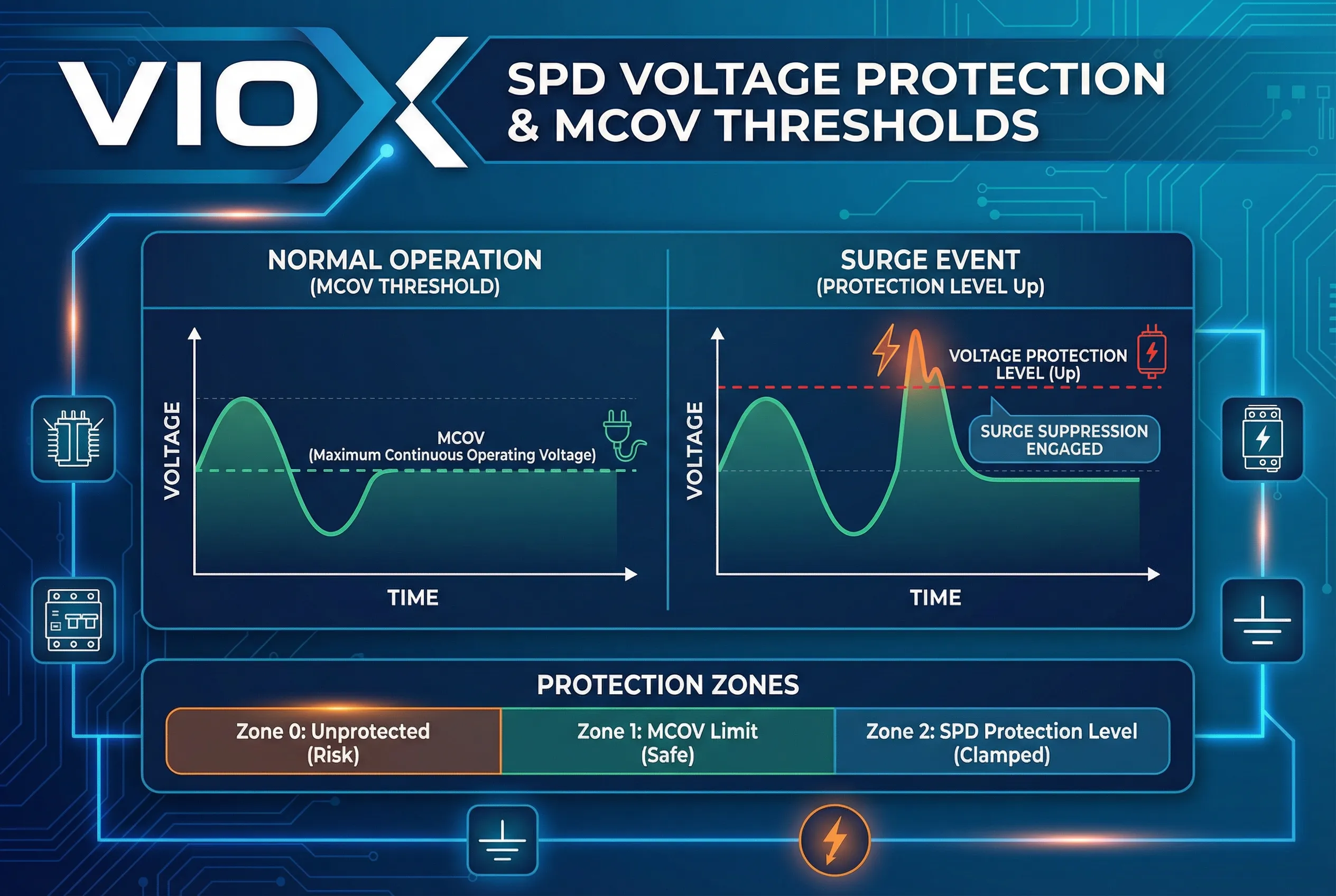

Το MCOV/Uc καθορίζει τη συμβατότητα συνεχούς τάσης. Το Up ή VPR περιγράφει τον περιορισμό της τάσης υπέρτασης υπό καθορισμένες δοκιμές. Τα μη γραμμικά στοιχεία του SPD δεν συμπεριφέρονται ως ιδανικός διακόπτης σε ένα ακριβές κατώφλι MCOV.

Επιλογή αποκλειστικά βάσει της ονομαστικής τάσης γραμμής

Η ίδια ονομαστική τάση γραμμής μπορεί να περιγράφει διαφορετικές διατάξεις πηγής και γείωσης. Επιλέξτε βάσει της τάσης στον συνδεδεμένο τρόπο λειτουργίας και της εγκεκριμένης διαμόρφωσης του ηλεκτρικού συστήματος.

Εφαρμογή ενός καθολικού πολλαπλασιαστή TOV

Το TOV ορίζεται από την τάση, τη διάρκεια, τον τρόπο προστασίας, την κατάσταση του συστήματος και το αποτέλεσμα. Ο πολλαπλασιασμός της ονομαστικής τάσης με έναν γενικό συντελεστή δεν αποδεικνύει ότι το προϊόν θα αντέξει το αναμενόμενο συμβάν.

Αντιγραφή του πίνακα άλλου κατασκευαστή

Οι ετικέτες διαμόρφωσης και οι ονομαστικές τιμές λειτουργίας είναι συγκεκριμένες για κάθε προϊόν. Χρησιμοποιήστε το ακριβές φύλλο δεδομένων, τις οδηγίες, το πιστοποιητικό ή το αρχείο καταχώρισης για το συγκεκριμένο μοντέλο και την αγορά.

Μεγιστοποίηση του MCOV και αγνόηση του Up ή VPR

Το υπερβολικό περιθώριο συνεχούς τάσης μπορεί να αποδυναμώσει την απόφαση για το επίπεδο προστασίας. Επιλέξτε επαρκές MCOV/Uc και, στη συνέχεια, βελτιστοποιήστε τον πλήρη συντονισμό προστασίας.

Ανάμειξη κανόνων για SPD χαμηλής τάσης και απαγωγούς μέσης τάσης

Αυτός ο οδηγός αφορά SPD ισχύος χαμηλής τάσης στο πλαίσιο των προτύπων IEC 61643/UL 1449. Οι απαγωγοί υπερτάσεων μέσης τάσης χρησιμοποιούν διαφορετικά πρότυπα, μελέτες συστημάτων, ονομαστικές τιμές και συντονισμό TOV. Οι τύποι και οι πίνακές τους δεν πρέπει να εισάγονται σε προδιαγραφές SPD χαμηλής τάσης.

Φύλλο δεδομένων MCOV/Uc και λίστα ελέγχου RFQ

Πριν αποδεχτείτε ένα SPD, απαιτήστε μία συμπληρωμένη σειρά για κάθε τρόπο προστασίας:

Υποχρεωτικό πεδίο	Ερώτηση αποδοχής
Ονομαστική τάση συστήματος	Περιγράφει L-N, L-L ή και τα δύο;
Μέγιστη συνεχή τάση ηλεκτρικού συστήματος	Ποια τεκμηριωμένη συνθήκη καθορίζει αυτή την τιμή;
Πηγές και τεχνικές αναφορές και διάταξη γείωσης	Προσδιορίζεται ρητά και επιτρέπεται η τοπολογία για το προϊόν;
Λειτουργίες προστασίας	Ποια ζεύγη ακροδεκτών προστατεύονται;
MCOV/Uc ανά τρόπο λειτουργίας	Είναι κάθε τιμή τουλάχιστον ίση με τη συνεχή τάση RMS στον συγκεκριμένο τρόπο λειτουργίας;
Δήλωση TOV	Αναφέρονται η τάση, η διάρκεια, ο τρόπος λειτουργίας, η κατάσταση και το αποτέλεσμα;
Up ή VPR ανά τρόπο λειτουργίας	Είναι το επίπεδο προστασίας αποδεκτό για τον εξοπλισμό και την εγκατάσταση;
Δήλωση βραχυκυκλώματος	Είναι το SCCR ή η εφαρμοστέα δήλωση IEC, όπως το Isccr, συντονισμένο με την εγκατάσταση και την εφεδρική προστασία;
Πρότυπο προϊόντος	Έχει αξιολογηθεί το ακριβές μοντέλο σύμφωνα με το εφαρμοστέο πλαίσιο IEC, UL ή το εθνικό πλαίσιο;
Προστασία αντιγράφων ασφαλείας	Αναφέρεται και είναι διαθέσιμη η απαιτούμενη ασφάλεια ή ο αυτόματος διακόπτης;

Εάν ένας προμηθευτής δεν μπορεί να παρέχει δεδομένα τάσης συγκεκριμένου τρόπου λειτουργίας ή την επιτρεπόμενη διαμόρφωση του ηλεκτρικού συστήματος, ο αριθμός MCOV από μόνος του δεν αρκεί για την έγκριση της συσκευής.

Συχνές Ερωτήσεις

Τι σημαίνει MCOV στα ηλεκτρικά συστήματα;

MCOV σημαίνει μέγιστη συνεχή τάση λειτουργίας. Για ένα SPD, είναι η μέγιστη RMS τάση που μπορεί να εφαρμόζεται συνεχώς στον δηλωμένο τρόπο προστασίας υπό τις καθορισμένες συνθήκες.

Είναι το MCOV το ίδιο με το Uc;

Εξυπηρετούν τον ίδιο σκοπό επιλογής συνεχούς τάσης στην κοινή χρήση SPD χαμηλής τάσης. Uc είναι το σύμβολο IEC·; MCOV είναι σύνηθες στη βιβλιογραφία της Βόρειας Αμερικής και σε αυτή που προσανατολίζεται στα πρότυπα UL. Να ακολουθείτε πάντα την ορολογία και το πλαίσιο δοκιμών στο συγκεκριμένο φύλλο δεδομένων.

Πρέπει η MCOV να είναι υψηλότερη από την ονομαστική τάση;

Δεν πρέπει να είναι χαμηλότερη από την υψηλότερη αναμενόμενη συνεχή τάση RMS στον σχετικό τρόπο προστασίας. Επειδή η ονομαστική τάση δεν περιλαμβάνει κάθε λειτουργική διακύμανση, η δηλωμένη MCOV/Uc είναι συνήθως υψηλότερη από την ονομαστική—αλλά η απαιτούμενη διαφορά πρέπει να προκύπτει από το πραγματικό ηλεκτρικό σύστημα και τις ισχύουσες οδηγίες, όχι από ένα καθολικό ποσοστό.

Πρέπει η MCOV να είναι υψηλότερη από την TOV;

Όχι απαραίτητα. Η MCOV/Uc καλύπτει τη συνεχή λειτουργία. Η συμπεριφορά TOV αξιολογείται για μια δηλωμένη προσωρινή τάση, διάρκεια, τρόπο και αποτέλεσμα. Επαληθεύστε τη ξεχωριστή δήλωση TOV αντί να αντιμετωπίζετε κάθε προσωρινή τιμή ως νέα συνεχή ονομαστική τιμή.

Είναι ένα SPD με υψηλότερη MCOV πάντα καλύτερο;

Όχι. Μια υψηλότερη MCOV μπορεί να αυξήσει την ανοχή στη συνεχή τάση, αλλά ενδέχεται να συνοδεύεται από υψηλότερη τιμή Up ή VPR. Επιλέξτε επαρκή ικανότητα συνεχούς τάσης διατηρώντας παράλληλα το απαιτούμενο επίπεδο προστασίας από υπερτάσεις.

Μπορεί η MCOV να επιλεγεί με έναν τύπο;

Μια εξίσωση μπορεί να ελέγξει εάν η MCOV/Uc είναι τουλάχιστον η υψηλότερη τάση συνεχούς λειτουργίας, αλλά κανένας καθολικός πολλαπλασιαστής δεν ολοκληρώνει την επιλογή. Η τοπολογία, η γείωση, ο τρόπος λειτουργίας, η συμπεριφορά TOV, η έγκριση του προϊόντος και η τιμή Up/VPR εξακολουθούν να απαιτούν ξεχωριστή επαλήθευση.

Απόφαση επιλογής

Επιλέξτε MCOV ή Uc ανά τρόπο λειτουργίας. Προσδιορίστε ποια τάση είναι συνεχώς παρούσα μεταξύ L-N, L-PE, N-PE ή L-L· επαληθεύστε ότι το συγκεκριμένο SPD και η τοπολογία επιτρέπονται για την πηγή και τη διάταξη γείωσης· στη συνέχεια, ελέγξτε ξεχωριστά τη συμπεριφορά TOV και την τιμή Up/VPR. Αυτή η προσέγγιση παράγει μια τεκμηριωμένη προδιαγραφή χωρίς να κρύβει υποθέσεις του συστήματος πίσω από έναν γενικό πολλαπλασιαστή.

Για μια προσφορά βιομηχανικού SPD, στείλτε στη VIOX το μονογραμμικό διάγραμμα, τις ονομαστικές και μέγιστες συνεχείς τάσεις, τη συχνότητα, τη διάταξη πηγής και γείωσης, τους απαιτούμενους τρόπους προστασίας, τον τύπο SPD, την απαίτηση TOV, τον στόχο Up/VPR, το επίπεδο βραχυκύκλωσης και τις λεπτομέρειες εφεδρικής προστασίας. Ελέγξτε τα διαθέσιμα διατάξεων προστασίας από υπερτάσεις VIOX μόνο αφού οριστούν αυτές οι είσοδοι του συστήματος.

Τεχνικές Αναφορές

• IEC 61643-01:2024 — Διατάξεις προστασίας από υπερτάσεις χαμηλής τάσης, Μέρος 01
• IEC 61643-11:2025 — SPD συνδεδεμένα σε συστήματα ισχύος χαμηλής τάσης AC
• IEC 61643-12:2020 — Αρχές επιλογής και εφαρμογής SPD σε δίκτυα AC
• UL Solutions — Προστασία από υπερτάσεις
• UL Product iQ — παράδειγμα ονομαστικών τιμών SPD για συγκεκριμένο τρόπο λειτουργίας
• Eaton — Συχνές ερωτήσεις σχετικά με την προστασία από υπερτάσεις
• Phoenix Contact — Βασικές αρχές για την προστασία από υπερτάσεις

Αυτός ο οδηγός υποστηρίζει τον έλεγχο προδιαγραφών· δεν αποτελεί διαδικασία δοκιμής υπό τάση ή εγκατάστασης. Η τελική επιλογή πρέπει να ακολουθεί την ακριβή τεκμηρίωση του προϊόντος, τη μελέτη του συστήματος, τους ισχύοντες κανόνες εγκατάστασης και την αξιολόγηση από εξειδικευμένο μηχανικό.
