Was ist eine Spannungsspitze? Ursachen, Schäden & Schutz

Auf dieser Seite

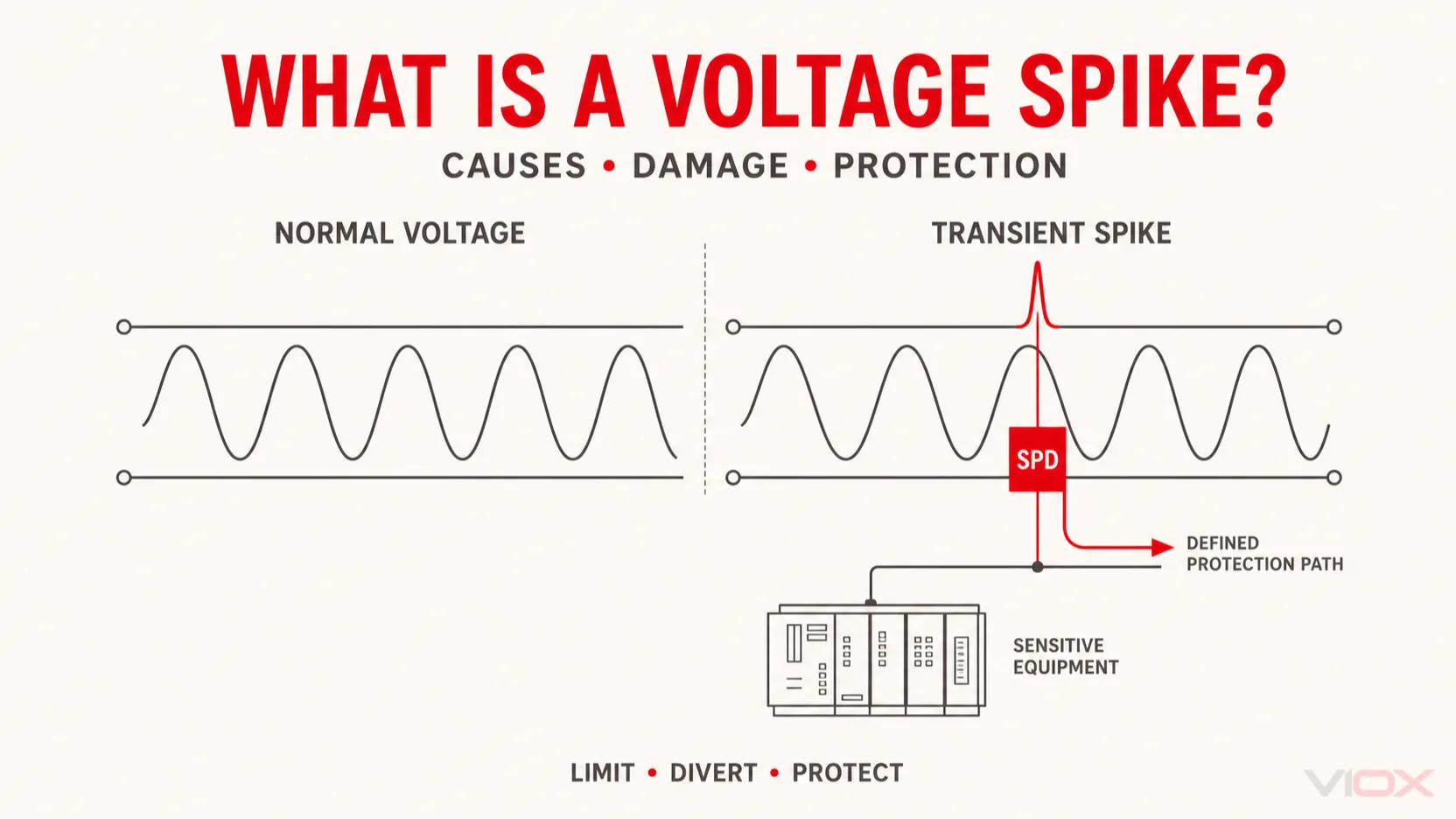

Ein Spannungsspitze ist ein schneller, kurzzeitiger Anstieg über die normale Spannung eines elektrischen Systems. Es handelt sich um eine Art transiente Überspannung, die üblicherweise durch Blitzeinwirkung, Schalthandlungen im Versorgungsnetz, Fehlerabschaltungen oder die Unterbrechung induktiver Lasten wie Motoren, Transformatoren, Relais und Schützspulen verursacht wird.

Ein Überspannungsschutzgerät (SPD) kann viele transiente Überspannungen begrenzen, indem es den Stoßstrom über einen definierten Schutzpfad ableitet. Ein SPD korrigiert jedoch keine anhaltend hohe Spannung, Unterspannung, Überlast, schlechte Spannungsregelung oder jede Form von elektrischem Rauschen. Der richtige Schutz beginnt mit der Identifizierung der Störung.

Bedeutung von Spannungsspitze

Bei der Arbeit an der Spannungsqualität ist eine Spannungsspitze eine steile, vorübergehende Abweichung von der normalen Spannungswellenform. Abhängig von der Quelle und dem Stromkreis kann es sich um eine impulsive Transiente mit einer einzelnen scharfen Spitze oder eine oszillierende Transiente handeln, die vor dem Abklingen ausschwingt.

Der Begriff Spannungsstoß wird in der Alltagssprache oft allgemein verwendet. Ingenieure benötigen normalerweise mehr Präzision, da Dauer, Wellenform, Quellenimpedanz, verfügbare Energie und Schutzpfad bestimmen, ob ein SPD, ein Spannungsrelais, ein Filter, ein Snubber, eine unterbrechungsfreie Stromversorgung (USV) oder eine andere Maßnahme angemessen ist.

Spannungsspitze vs. Surge, Spannungserhöhung, Spannungseinbruch und Einschaltstrom

Diese Störungen können ähnliche Probleme verursachen – Zurücksetzen von Geräten, flackerndes Licht, Alarme oder elektronische Defekte –, aber es handelt sich nicht um dasselbe Problem.

Störung	Was sich ändert	Typisches Verhalten	Angemessene erste Reaktion
Spannungsspitze / transiente Überspannung	Spannung steigt stark an	Sehr kurzes, steilflankiges Ereignis	Identifizieren Sie die Quelle; installieren Sie einen koordinierten SPD oder eine quellseitige Unterdrückung
Spannungsüberhöhung	RMS-Spannungsanstieg	Hält länger an als eine schnelle Transiente	Untersuchen Sie die Netzregelung, das Lastschaltverhalten und die Systembedingungen
Anhaltende Überspannung	Die Versorgung bleibt über ihrem beabsichtigten Bereich	Hält an, anstatt schnell abzuklingen	Verwenden Sie eine für das System geeignete Spannungsüberwachung oder Abschaltung; beheben Sie den Versorgungsfehler
Spannungseinbruch oder -abfall	Effektive Spannung fällt	Vorübergehende Reduzierung	Quellenkapazität, Fehler, Spannungsabfall der Leiter und das Anlaufen großer Lasten prüfen
Einschaltstrom	Laststrom steigt beim Einschalten	Üblich bei Motoren, Transformatoren und kapazitiven Eingängen	Anlaufmethode, Leitungsimpedanz und Koordination der Überstromschutzeinrichtungen überprüfen
Elektrisches Rauschen	Unerwünschte hochfrequente Anteile	Kann repetitiv oder kontinuierlich auftreten	Kopplung, Schirmung, Erdung, Filterung und Leitungsverlegung untersuchen

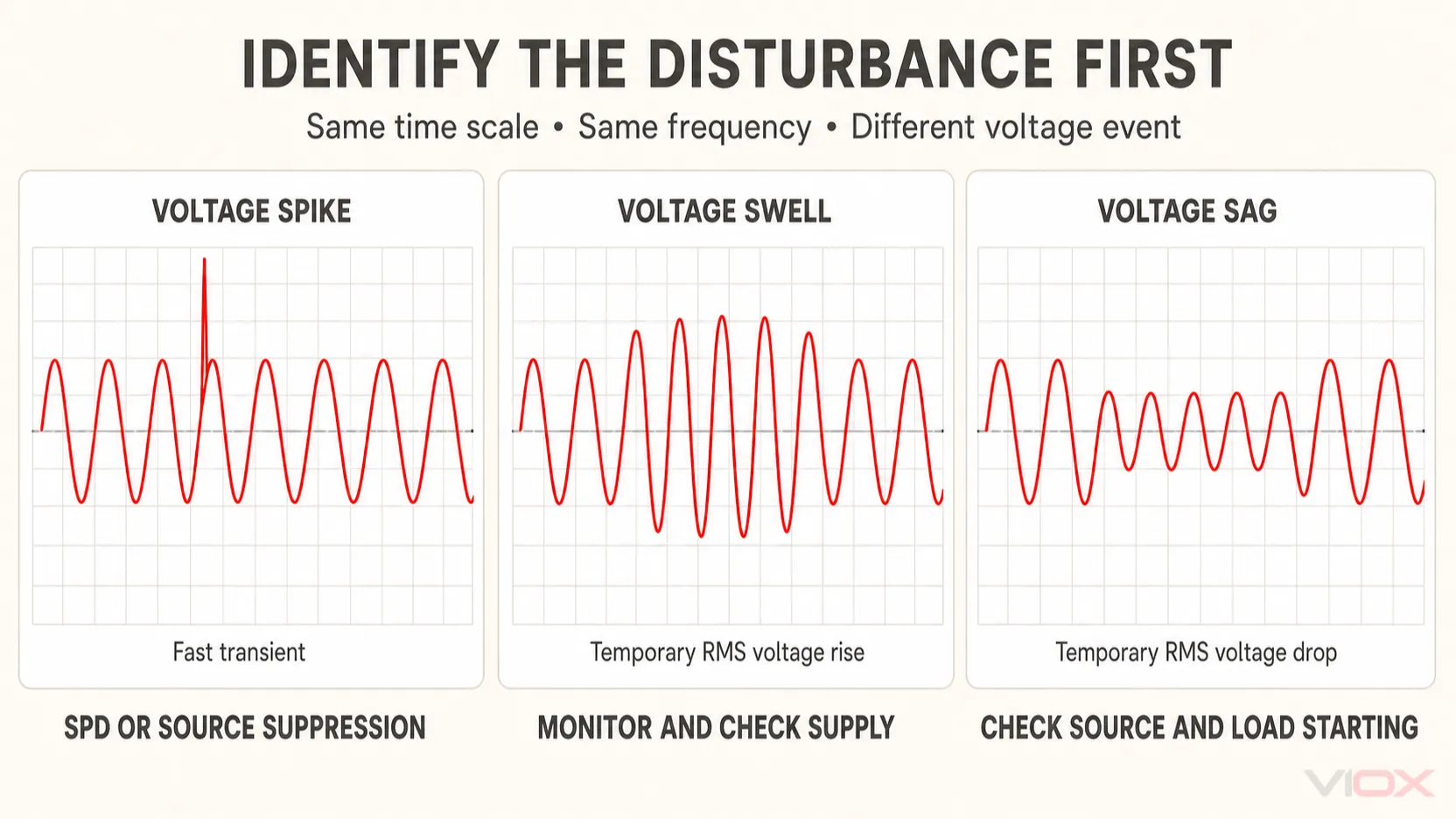

Vergleich der Wellenformen von Spannungsspitze, Spannungsanstieg und Spannungseinbruch auf derselben Zeitskala

Diese Unterscheidung verhindert einen häufigen Spezifikationsfehler: die Installation eines zu großen SPD für ein Problem, bei dem es sich eigentlich um anhaltende Überspannung, Spannungseinbrüche oder zu hohe Anlaufströme handelt.

Was verursacht Spannungsspitzen?

Blitzschlag und induzierte Transienten

Ein direkter Einschlag ist nicht erforderlich, damit Blitzaktivität einen transienten Vorgang in einer Installation erzeugt. Elektromagnetische Kopplung, benachbarte Leiter, eingehende Stromversorgungsleitungen und Kommunikationskabel können Stoßenergie in ein Gebäude oder ein elektrisches System einkoppeln.

Blitzschutz ist eine Aufgabe auf Systemebene. Er kann ein äußeres Blitzschutzsystem, Potenzialausgleich, Erdung, koordinierte SPDs sowie Schutzmaßnahmen an Strom- und Signalleitungen umfassen. Ein einzelner Steckdosen-Überspannungsschutz sollte nicht als vollständiger Blitzschutz betrachtet werden.

Schalthandlungen im Versorgungs- und Verteilnetz

Das Schalten von Kondensatorbänken, die Erregung von Transformatoren, Fehlerabschaltungen, Wiedereinschaltungen und andere Netzvorgänge können transiente Spannungsänderungen verursachen. Die Wellenform, die eine Last erreicht, hängt vom Verteilungsnetz, der Installationsimpedanz und den Schutzeinrichtungen zwischen der Quelle und dem Gerät ab.

Schalten induktiver Lasten

Motoren, Magnetspulen, Transformatoren, Relais und Schützspulen speichern Energie in einem Magnetfeld. Wenn der Strom unterbrochen wird, kann das zusammenbrechende Feld eine hohe Spannung über dem Schaltgerät oder der Spule erzeugen. Der grundlegende Zusammenhang lautet:

v = L × di/dt

Je schneller sich der Strom ändert, desto größer kann die induzierte Spannung bei einer gegebenen Induktivität werden. Deshalb kann eine kleine Schützspule eine problematische lokale Transiente erzeugen, selbst wenn es sich nicht um eine große Last handelt.

Eine quellseitige Unterdrückung kann effektiver sein, als sich nur auf einen SPD im Schaltschrank zu verlassen. Je nachdem, ob die Spule mit AC oder DC betrieben wird und wie schnell sie abfallen muss, kann die Lösung eine Freilaufdiode, ein RC-Glied, einen Metalloxid-Varistor (MOV), eine Suppressordiode (TVS-Diode) oder ein vom Hersteller zugelassenes Entstörmodul umfassen.

Verkabelung, Fehler und Gerätebetrieb

Lose oder intermittierende Verbindungen, lichtbogenbildende Kontakte, plötzliche Fehlerabschaltungen, leistungselektronisches Schalten und fehlerhafte Verkabelung können ebenfalls Transienten erzeugen oder weiterleiten. Ein Spannungsspitze ist daher ein zu charakterisierendes Symptom – kein Beweis dafür, dass ein Blitzeinschlag oder der Energieversorger dafür verantwortlich ist.

Wie Spannungsspitzen Geräte beschädigen

Eine Transiente kann die Isolationsfestigkeit oder die Belastbarkeit der Bauteile des betroffenen Stromkreises überschreiten. Das Ergebnis hängt von der Spitzenspannung, dem Strompfad, der Quellenimpedanz, der Dauer, der Wiederholung und der Empfindlichkeit der angeschlossenen Geräte ab.

Mögliche Auswirkungen sind:

Durchschlag von Halbleiterübergängen;
durchstochene oder geschwächte Isolation;
beschädigte Netzteile, Steuerplatinen, Treiber und Kommunikationsanschlüsse;
Resets von Relais, speicherprogrammierbaren Steuerungen (SPS), Sensoren oder Antrieben;
verfälschte Signale und unerklärliche Fehler im Steuerungssystem;
schleichende Verschlechterung, die zu einem späteren Ausfall führt.

Das Ausbleiben eines sofortigen Ausfalls beweist nicht, dass keine Belastung aufgetreten ist. Wiederholte Transienten können die verbleibende Reserve der Isolierung oder der Schutzkomponenten verringern, ohne offensichtliche äußere Spuren zu hinterlassen.

Wie man verhindert, dass Spannungsspitzen Geräte beschädigen

Ein wirksamer Schutz ist mehrschichtig aufgebaut. Jede Schicht adressiert einen anderen Pfad oder eine andere Quelle.

Schutzebene	Hauptzweck	Wichtige Abgrenzung
Quellenunterdrückung	Begrenzt eine Transiente in der Nähe eines Relais, einer Spule, einer Motorsteuerung oder eines Schaltgeräts	Der Unterdrückertyp muss dem AC/DC-Betrieb, der Abfallzeit, der Spannung und den Herstellerangaben entsprechen
Schutz am Gebäudeeintritt	Verwaltet die einlaufende Stoßenergie an der Grenze der Elektroinstallation	Die Auswahl hängt vom elektrischen System, der Blitzgefährdung, den örtlichen Vorschriften und der Produktnennleistung ab
Schutz für Unterverteilungen	Begrenzt Fehlerströme und intern erzeugte Transienten näher an den nachgeschalteten Stromkreisen	Die Koordination und die Leitungsverlegung beeinflussen die am Gerät anliegende Spannung
Schutz auf Geräteebene	Bietet den letzten Schutzgrad in der Nähe empfindlicher Lasten	Muss mit dem vorgeschalteten Schutz und der Geräteschnittstelle kompatibel sein
Schutz für Signal- und Kommunikationsleitungen	Adressiert Transienten, die über Daten-, Steuer-, Antennen- oder Kommunikationsleiter eindringen	Ein reiner Netzschutz lässt einen weiteren Eintrittspfad ungeschützt
Potentialausgleich, Erdung und Verdrahtung	Bietet einen kontrollierten, niederimpedanten Ableitpfad für Stoßströme und reduziert schädliche Potentialunterschiede	Ein SPD kann einen fehlerhaften Potentialausgleich, lange Schleifen oder einen ungeeigneten Schutzmodus nicht kompensieren

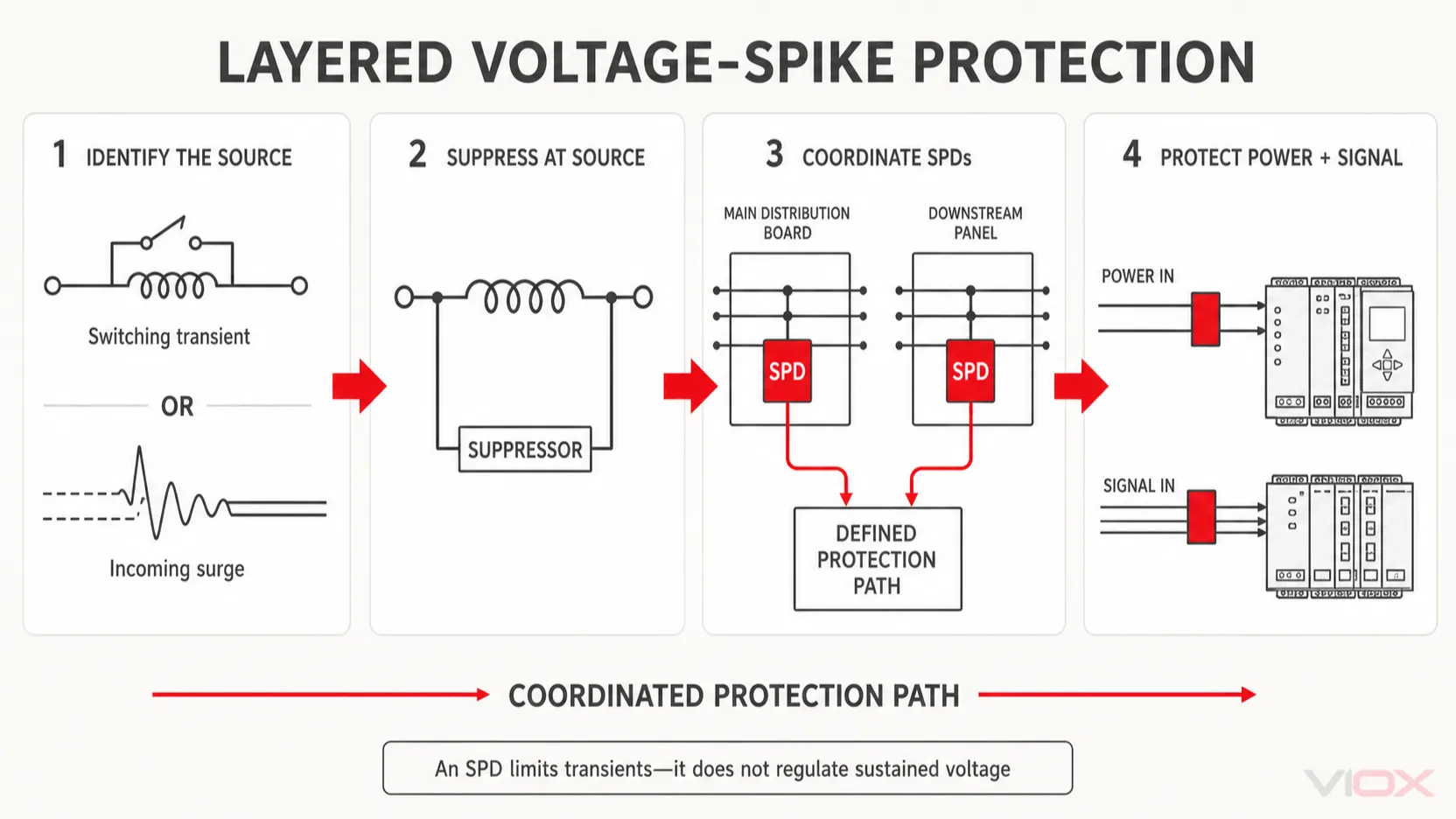

Mehrstufiger Schutz vor Spannungsspitzen von der quellseitigen Unterdrückung über koordinierte SPDs bis hin zu Leistungs- und Signalschnittstellen

Verwenden Sie koordinierte SPDs – kein einzelnes Gerät isoliert

Für Niederspannungsinstallationen haben SPD vom Typ 1, Typ 2 und Typ 3 unterschiedliche Installationsrollen und Prüfaufgaben. Sie können vom Hausanschluss über die Verteiler bis hin zu empfindlichen Geräten koordiniert werden, wenn das Systemdesign dies erfordert. Siehe den VIOX-Leitfaden zu SPDs Typ 1, Typ 2 und Typ 3 für den Einsatzort und die Aufgabe des jeweiligen Typs.

Ein SPD sollte nach mehr als nur dem größten kA-Wert auf seinem Etikett ausgewählt werden. Relevante Prüfungen umfassen:

AC- oder DC-System und Nennspannung des Systems;
maximale dauerhafte Betriebsspannung, angegeben als Uc in der IEC-Praxis oder MCOV in der nordamerikanischen Praxis;
erforderlicher Schutzmodus für die Erdungskonfiguration;
Spannungsschutzpegel (Hoch) oder der anwendbare gelistete Durchlass- bzw. Schutzwert;
Typ 1, Typ 2, Typ 3 oder kombinierte Ausführung gemäß den Anforderungen am Installationspunkt;
Ableitstrom- und Stoßstrom-Nennwerte, die für den jeweiligen SPD-Typ relevant sind;
prospektive Kurzschlussbedingungen, vorgeschalteter Schutz und Herstelleranweisungen;
Statusanzeige, Fernsignalisierung und Anforderungen an austauschbare Module;
Leitungsführung und Anschlusslänge.

Für eine vollständige Erläuterung dieser Parameter verwenden Sie den VIOX SPD Funktionsprinzip und Auswahlleitfaden anstatt diese Seite mit Begriffsdefinitionen in einen zweiten Einkaufsratgeber für SPD zu verwandeln.

Halten Sie den Schutzpfad kurz und direkt

Ein SPD begrenzt die Spannung an seinen Anschlussklemmen, aber die Installationsleiter erzeugen während eines sich schnell ändernden Stoßstroms eine zusätzliche Spannung. Lange, schleifenförmige oder schlecht verlegte Verbindungen können daher die Restspannung für nachgeschaltete Geräte erhöhen.

Installateure sollten die Anweisungen des Geräts sowie die geltenden Regeln für die Leitungsführung, den Überstromschutz, die Erdungsanordnung und die Trennung befolgen. Der VIOX-Leitfaden zu häufige SPD-Installationsfehler erklärt, warum die Leitungslänge und die Verdrahtungskonfiguration von Bedeutung sind.

Verwenden Sie ein SPD nicht bei anhaltender Überspannung

Ein SPD ist darauf ausgelegt, transiente Überspannungen zu begrenzen. Es ist kein Spannungsregler und sollte nicht dazu dienen, eine dauerhaft hohe Versorgungsspannung, einen Neutralleiterverlust, eine falsche Transformatoreinstellung oder andere anhaltende anormale Zustände zu korrigieren.

Diese Fehler erfordern eine Diagnose und eine geeignete Überwachungs-, Steuerungs- oder Abschaltstrategie. Ebenso schützt ein MCB oder MCCB gegen Überstrom innerhalb seiner Kennlinien; er ist kein Ersatz für den Schutz gegen transiente Überspannungen.

Wie man eine Spannungsspitze erkennt

Ein standardmäßiges digitales Multimeter zeigt möglicherweise eine normale Spannung an, während es ein schnelles Transientenereignis übersieht. Die Untersuchung erfordert möglicherweise einen Netzqualitätsanalysator, ein Oszilloskop oder einen Transientenrekorder mit ausreichender Bandbreite, Abtastfähigkeit, Triggerung, Spannungsbereich und Messkategorie für den Stromkreis.

Eine nützliche Diagnoseabfolge ist:

Erfassen Sie die betroffenen Geräte, den Zeitpunkt, den Betriebszustand sowie das Alarm- oder Fehlersymptom.
Prüfen Sie, ob das Ereignis mit dem Betrieb von Motoren, Schützen, Kondensatorbänken, Generatoren, Umschaltern oder Versorgungsnetzen zusammenfällt.
Bestimmen Sie, ob die Störung auf den Leistungsleitern, der Steuerverkabelung oder den Kommunikationsleitungen auftritt.
Erfassen Sie die Wellenform mit Geräten und Messfühlern, die für die Installationskategorie und die erwartete Spannung ausgelegt sind.
Vergleichen Sie das Timing des Ereignisses und die Wellenform mit Schaltvorgängen, bevor Sie eine Schutzmaßnahme auswählen.
Überprüfen Sie die vorgeschlagene Lösung unter den gleichen Betriebsbedingungen, ohne die Sicherheitsgrenzwerte für Geräte oder Personal zu überschreiten.

Messungen an unter Spannung stehenden elektrischen Systemen sollten nur von qualifiziertem Personal unter Verwendung entsprechend ausgelegter Messgeräte und sicherer Arbeitspraktiken durchgeführt werden. Ein transientenbedingtes Problem sollte nicht durch den direkten Anschluss eines ungeeigneten Oszilloskops oder einer geerdeten Messsonde an einen gefährlichen Stromkreis diagnostiziert werden.

Normen und Produktabgrenzungen

IEC 61643-11:2025 deckt Anforderungen und Prüfverfahren für SPD ab, die an AC-Niederspannungsnetze angeschlossen sind. Es beschreibt Geräte, die dazu bestimmt sind, Überspannungen zu begrenzen und Stoßströme abzuleiten; es macht nicht jedes SPD für jeden Stromkreis oder jede Installation geeignet.

Unterschiedliche Anwendungen nutzen unterschiedliche Teile der IEC 61643-Reihe. Photovoltaik-DC-Stromkreise, Telekommunikations- und Signalisierungsnetzwerke sowie andere spezialisierte Systeme erfordern die geltende Produktnorm und systemspezifische Bemessungswerte. Die VIOX-Übersicht von IEC 61643-11 für Niederspannungs-SPD erläutert diese Grenze detaillierter.

Überprüfen Sie für nordamerikanische Projekte den angewandten elektrischen Kodex, den SPD-Typ und die Zulassung, die Herstelleranweisungen sowie die geltenden Produktanforderungen wie UL 1449. Gehen Sie nicht davon aus, dass eine IEC-Klassifizierung und ein nordamerikanischer SPD-Typ austauschbar sind, nur weil in beiden Systemen dieselbe Nummer erscheint.

Checkliste für Überspannungsschutz

Bevor Sie eine Lösung spezifizieren, bestätigen Sie:

Handelt es sich bei dem Ereignis um eine schnelle Transiente, einen längeren Spannungsanstieg oder eine anhaltende Überspannung?
Ist die wahrscheinliche Quelle extern, intern oder befindet sie sich an der betroffenen Last?
Welche Leiter können die Transiente führen – Strom, PE/Erde, Signal, Daten oder Antenne?
Kann die Transiente an ihrer Quelle unterdrückt werden?
Wird ein koordinierter Schutz auf Ebene des Hausanschlusses, der Verteilung und der Geräte benötigt?
Entspricht der SPD dem AC/DC-System, der Spannung, der Erdungsanordnung, dem Installationspunkt und den Kurzschlussbedingungen?
Sind die Verbindungswege kurz und entsprechen den Anweisungen des Herstellers?
Ist die Stoßspannungsfestigkeit oder die Schnittstellenanforderung des geschützten Geräts bekannt?
Ist die gewählte Messmethode in der Lage, das Ereignis sicher zu erfassen?

Häufig Gestellte Fragen

Was ist der Unterschied zwischen einer Spannungsspitze und einer Überspannung?

Die Begriffe überschneiden sich im alltäglichen Gebrauch häufig. Eine Spannungsspitze beschreibt in der Regel ein sehr schnelles, kurzes Transientenereignis mit einer steilen Spitze, während Überspannung allgemeiner für transiente Überspannungsereignisse verwendet werden kann. Verwenden Sie für technische Entscheidungen die gemessene Wellenform, Dauer, Quelle und Energie, anstatt sich nur auf die Bezeichnung zu verlassen.

Kann ein Leistungsschalter vor Spannungsspitzen schützen?

Ein herkömmlicher Leistungsschalter reagiert gemäß seinen Auslösekennlinien auf Überstrom. Er löst normalerweise nicht schnell genug oder basierend auf der korrekten elektrischen Größe aus, um als Schutz vor transienten Überspannungen zu dienen. Ein SPD und ein Leistungsschalter erfüllen unterschiedliche Funktionen und können beide erforderlich sein.

Kann eine USV Spannungsspitzen stoppen?

Dies hängt von der USV-Topologie und deren veröffentlichten Kenndaten für den Überspannungsschutz sowie die Netzaufbereitung ab. Gehen Sie nicht davon aus, dass jede USV den gleichen transienten Schutz bietet. Überprüfen Sie die Herstellerangaben und stimmen Sie die USV mit dem vorgelagerten Schutz und dem Schutz auf Geräteebene ab.

Eliminiert ein SPD eine Spannungsspitze?

Nein. Ein SPD begrenzt die transiente Spannung und leitet den Stoßstrom über seinen dafür vorgesehenen Schutzpfad ab. Das Gerät sieht weiterhin eine Restspannung, die durch die SPD-Eigenschaften, den Stoßstrom, den Schutzmodus und die Verdrahtung der Anlage bestimmt wird.

Wann sollte ein SPD ersetzt werden?

Folgen Sie der Statusanzeige, dem Fernalarm, den Inspektionsergebnissen, den Herstelleranweisungen und der Wartungsrichtlinie vor Ort. Überprüfen Sie das Gerät nach einem schwerwiegenden elektrischen Ereignis oder bei Anzeichen von Überhitzung, Beschädigung oder Verlust des Schutzstatus. Ein universelles, festes Austauschintervall ist nicht für jede Installation angemessen.

Technische Referenzen

Für die projektspezifische Bewertung von SPD vergleichen Sie die Installationsanforderungen mit den veröffentlichten Kenndaten im VIOX-Produktreihe für Überspannungsschutzgeräte. Die endgültige Auswahl und Installation müssen den geltenden lokalen Vorschriften, dem Systemdesign und den Geräteanweisungen entsprechen.
