IEC 61643-11 ist die Produktnorm für Überspannungsschutzgeräte (SPDs), die an Niederspannungsstromversorgungssysteme angeschlossen werden. Sie definiert Anforderungen, Klassifizierungen und Prüfverfahren, mit denen bewertet wird, ob ein SPD transiente Überspannungen sicher begrenzen und Stoßströme unter festgelegten Prüfbedingungen ableiten kann.
In der Praxis hilft die IEC 61643-11 Einkäufern, Ingenieuren und Schaltanlagenbauern bei der Beantwortung einer Frage:
Verfügt dieses SPD über die richtige geprüfte Leistung für ein Niederspannungsverteilungssystem?
Sie gibt nicht automatisch vor, wo das SPD zu installieren ist, wie mehrere SPDs in einem Gebäude zu koordinieren sind oder welches SPD für welches Erdungssystem am besten geeignet ist. Diese Entscheidungen erfordern zusätzlich Anwendungsrichtlinien, Installationsvorschriften, Systemspannung, Erdungskonfiguration und Projektspezifikationen.
Für eine umfassendere Definition von SPD siehe Was ist ein Überspannungsschutzgerät (SPD). Für die Produktauswahl siehe VIOX SPD-Lösungen.
Welchen SPD-Typ deckt die IEC 61643-11 ab?
Die IEC 61643-11 gilt für SPDs, die in Niederspannungsstromnetzen eingesetzt werden. Dabei handelt es sich um Geräte, die üblicherweise in Hauptverteilungen, Unterverteilungen, Industrieschaltschränken, elektrischen Gebäudeinstallationen und Stromkreisen von Betriebsmitteln installiert werden, um die durch transiente Überspannungen verursachte Spannungsbelastung zu reduzieren.
Sie ist hauptsächlich für AC-Niederspannungs-SPD-Verteilersysteme relevant. Wenn Sie ein DC-SPD für Photovoltaikanlagen, Batteriespeicher oder andere DC-Anwendungen auswählen, müssen Sie die korrekte DC-SPD-Norm und -Bemessung überprüfen, anstatt davon auszugehen, dass ein IEC 61643-11 AC-SPD geeignet ist.
| Anwendung | Relevante Normenrichtung | Praxishinweis |
|---|---|---|
| Überspannungsschutzgerät (SPD) für Niederspannungs-Wechselstromnetze | IEC 61643-11 | Produktanforderungen und Prüfungen für Überspannungsschutzgeräte in Niederspannungsnetzen |
| Auswahl und Anwendung von Überspannungsschutzgeräten | IEC 61643-12 | Anwendungsleitfaden für Niederspannungs-Überspannungsschutzgeräte |
| Überspannungsschutzgerät (SPD) für die DC-Seite von Photovoltaikanlagen | IEC 61643-31 | Produktanforderungen und Prüfungen für Überspannungsschutzgeräte in Photovoltaikanlagen |
| Signal- und Kommunikations-Überspannungsschutzgerät (SPD) | IEC 61643-21 | SPDs für Telekommunikations- und Signalisierungsnetzwerke |
| Nordamerikanischer SPD-Markt | UL 1449 | UL-Produktnorm für SPDs |
| Stoßspannungsfestigkeit von Betriebsmitteln | IEC 61000-4-5 | EMV-Stoßspannungsfestigkeitsprüfung, keine Produktzertifizierungsnorm für SPDs |
Diese Unterscheidung ist wichtig. Ein konformes SPD-Produkt muss in der tatsächlichen Installation dennoch korrekt ausgewählt, verdrahtet, abgesichert, geerdet und koordiniert werden.

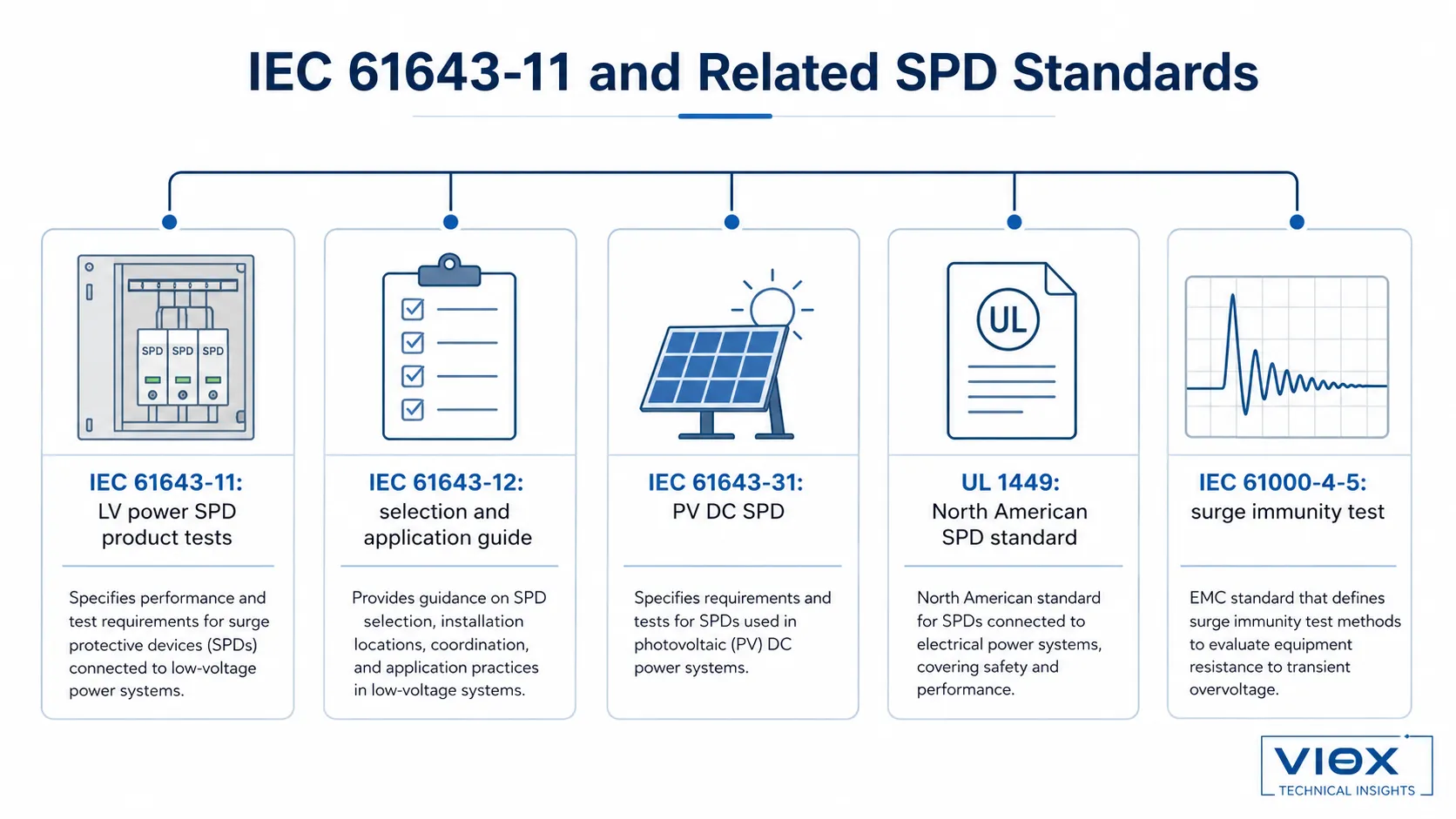

IEC 61643-11 vs. IEC 61643-12 vs. UL 1449
IEC 61643-11 wird oft mit anderen SPD-Normen verwechselt. Der einfachste Weg, sie zu unterscheiden, ist ihre jeweilige Funktion.
| Standard | Hauptaufgabe | Anwendungsbereich |
|---|---|---|
| IEC 61643-11 | Produktnorm | Anforderungen und Prüfungen für Überspannungsschutzgeräte in Niederspannungsanlagen |
| IEC 61643-12 | Anwendungsleitfaden | Auswahl- und Anwendungsprinzipien für Niederspannungs-Überspannungsschutzgeräte |
| IEC 61643-31 | Produktnorm für PV-DC-Überspannungsschutzgeräte | Überspannungsschutzgeräte für die Gleichstromseite von Photovoltaikanlagen |
| UL 1449 | Nordamerikanischer SPD-Standard | Sicherheits- und Leistungsanforderungen für SPDs auf UL-Märkten |
| IEC 61000-4-5 | EMV-Störfestigkeitsprüfung | Prüfung der Stoßspannungsfestigkeit für elektrische und elektronische Geräte |
Bei internationalen Projekten sollten IEC 61643-11 und UL 1449 nicht als austauschbare Kennzeichnungen betrachtet werden. Sie gehören zu unterschiedlichen Zertifizierungssystemen und Marktanforderungen. Ein Datenblatt kann mehrere Normen auflisten, jedoch müssen das genaue Zertifikat, die Modellnummer, die Bemessungsspannung, der SPD-Typ und die Marktzulassung überprüft werden.
Für einen umfassenderen Vergleich siehe Überspannungsschutz-Normen: IEC 61643 vs. UL 1449 vs. GB 18802.

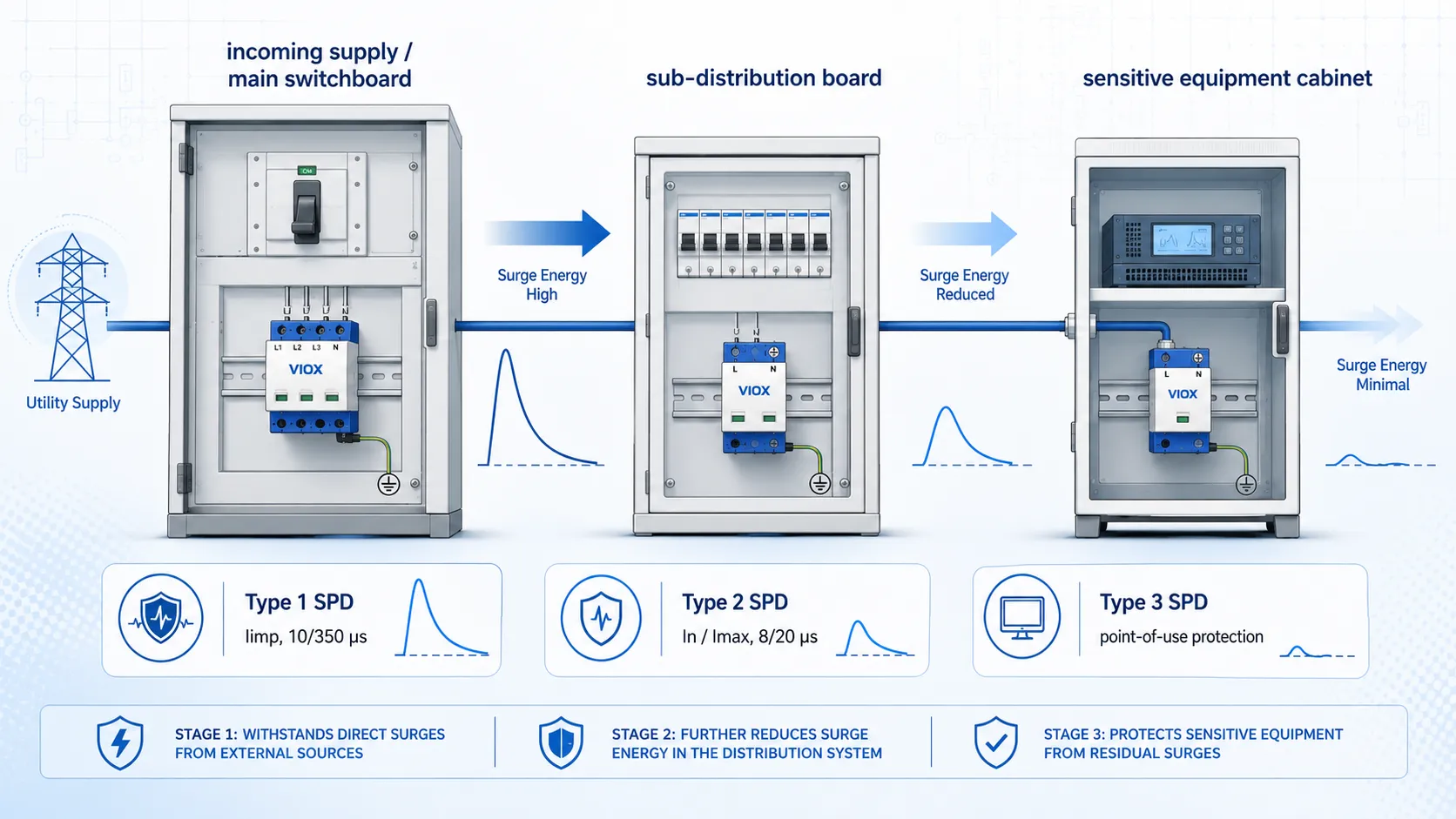

Typ 1, Typ 2 und Typ 3 SPDs gemäß IEC 61643-11
IEC 61643-11 ist eng mit den Klassifizierungen SPD Typ 1, Typ 2 und Typ 3 verknüpft. Diese Typen sind keine Marketing-Einstufungen. Sie entsprechen unterschiedlichen Prüfanforderungen und Installationsrollen.
| SPD-Typ | Prüfklassen-Ausrichtung | Wichtige Stoßstrom-Bemessung | Typische Installationsrolle |
|---|---|---|---|
| Typ 1 SPD | Klasse-I-Prüfung | Iimp Stoßstrom, üblicherweise assoziiert mit der 10/350 μs Wellenform | Hauseinführung, Blitzschutzzone, hochenergetische Stoßspannungsbelastung |
| Typ 2 SPD | Klasse-II-Prüfung | In Nennableitstoßstrom und Imax maximaler Ableitstoßstrom, üblicherweise assoziiert mit der 8/20 μs Wellenform | Haupt- oder Unterverteilungen für induzierte und schaltbedingte Überspannungen |
| Typ 3 SPD | Klasse-III-Prüfung | Kombinationswellen- / Spannungs-Strom-Testparameter | Schutz am Einsatzort oder auf Geräteebene |
Viele Systeme verwenden einen koordinierten Schutz: Typ 1 am Netzeingang oder an der Blitzschutzzone, Typ 2 in Unterverteilungen und Typ 3 in der Nähe empfindlicher Geräte. Die korrekte Anordnung hängt vom Blitzrisiko, der Leitungslänge, dem Systemdesign, der Erdungskonfiguration und der Spannungsfestigkeit der Geräte ab.
Für eine detaillierte Auswahl zwischen den SPD-Typen siehe Überspannungsschutzgerät Typ 1 vs. Typ 2 vs. Typ 3.

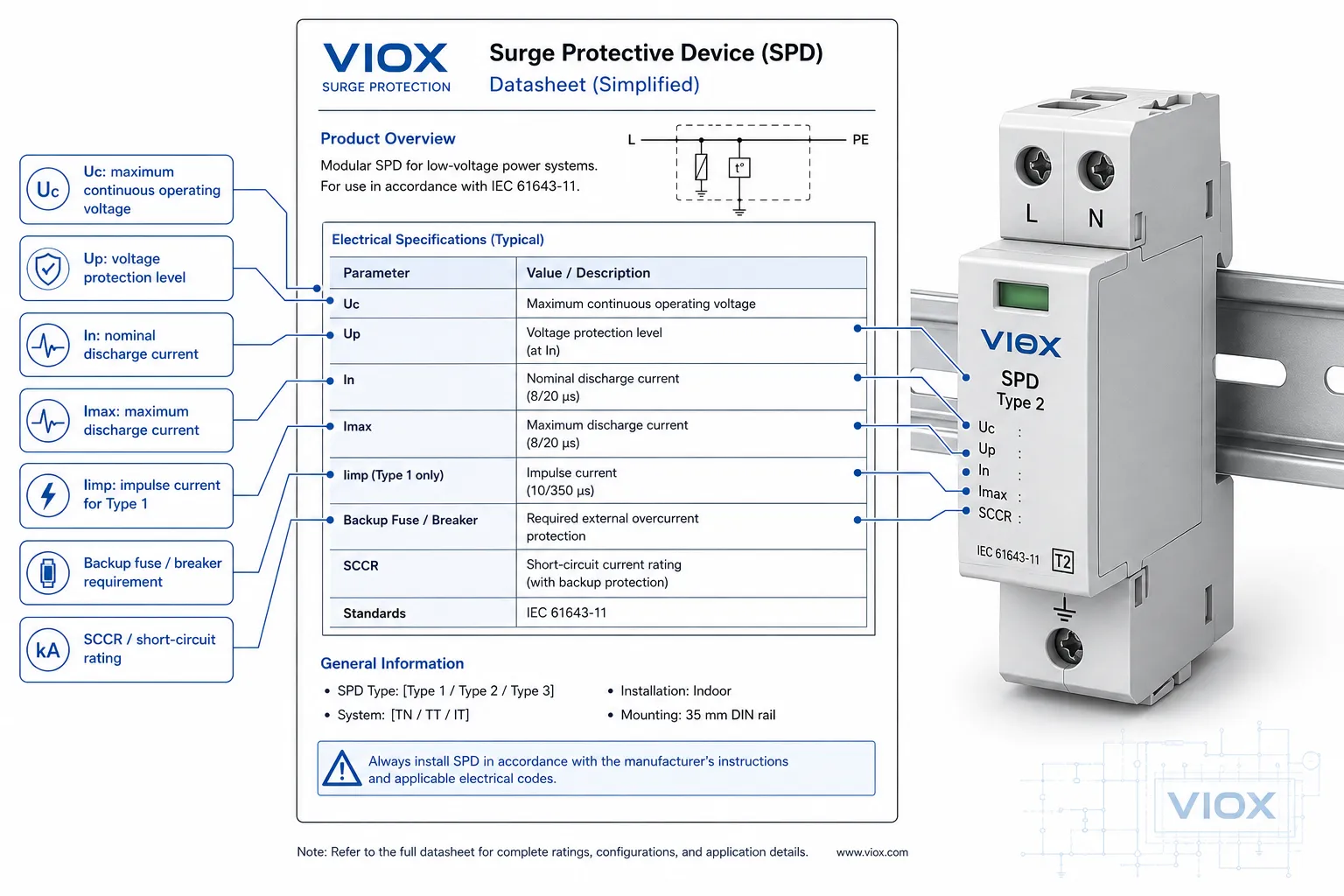

Erläuterung der wichtigsten IEC 61643-11 SPD-Nennwerte
Datenblätter nach IEC 61643-11 verwenden verschiedene Nennwerte, die leicht missverstanden werden können. Käufer konzentrieren sich oft nur auf die kA-Werte, aber eine zuverlässige SPD-Auswahl erfordert das Lesen des vollständigen Satzes an Nennwerten.
| Bewertung | Bedeutung | Warum es wichtig ist |
|---|---|---|
| Uc | Maximale kontinuierliche Betriebsspannung | Muss höher als die normale Systemspannung sein, einschließlich Spannungstoleranz |
| Hoch | Spannungsschutzniveau | Gibt das Restspannungsniveau unter spezifizierten Testbedingungen an |
| Unter | Nennentladestrom | Zeigt die Fähigkeit zur wiederholten Stoßstrombelastung unter definierten Testbedingungen |
| Imax | Maximaler Entladestrom | Gibt das maximale Stoßableitvermögen für Typ-2-Überspannungsschutzgeräte unter spezifizierten Tests an |
| Iimp | Stoßstrom | Wichtiger Bemessungswert für Typ-1-Überspannungsschutzgeräte bei hochenergetischen Blitzstromimpulsen |
| Ifi | Folgestrom-Löschvermögen | Wichtig für Funkenstrecken oder bestimmte Überspannungsschutztechnologien, bei denen Folgeströme auftreten können |
| Isccr / SCCR | Kurzschlussstromfestigkeit | Gibt die Eignung in Bezug auf den verfügbaren Kurzschlussstrom und den Vorsicherungsschutz an |
| Vorsicherung / Leitungsschutzschalter | Erforderlicher vorgeschalteter Schutz | Verhindert unsicheres Versagen unter Fehlerbedingungen |
| Fernsignalisierung | Statusausgang | Nützlich zur Überwachung ausgefallener Module in Schaltschränken oder Fernsystemen |
Für eine gezielte Erläuterung von Uc und Up siehe Bedeutung von Uc und Up bei SPD. Für In und Imax siehe Imax-vs Bewertungen für Surge Schutz Geräte.
Uc: Maximale Dauerbetriebsspannung
Uc ist einer der ersten Kennwerte, die überprüft werden müssen. Er definiert die maximale Effektivspannung (RMS), die dauerhaft an den SPD angelegt werden kann, ohne einen fehlerhaften Betrieb zu verursachen.
Ist Uc zu niedrig, kann der SPD vorzeitig altern oder bei normalen Netzspannungsschwankungen ausfallen. Ist Uc zu hoch, schützt der SPD die angeschlossenen Geräte möglicherweise nicht so effektiv wie erwartet. Der korrekte Wert hängt von der Nennspannung des Systems, dem Erdungssystem, der Spannungstoleranz und den örtlichen Installationsvorschriften ab.
Die Auswahl eines SPD für ein 230/400-V-AC-System ist beispielsweise nicht nur eine Frage der Anpassung an “400 V”. Der Ingenieur muss je nach SPD-Konfiguration und Erdungssystem die Schutzmodi zwischen Außenleiter und Neutralleiter, Außenleiter und Erde sowie zwischen den Außenleitern berücksichtigen.
Up: Spannungsschutzpegel
Up ist der unter festgelegten Prüfbedingungen gemessene Spannungsschutzpegel. Er gibt die Restspannung an, der nachgeschaltete Geräte während einer Stoßstromprüfung ausgesetzt sein können.
Ein niedrigerer Up-Wert ist im Allgemeinen wünschenswert, aber er ist nicht das einzige Auswahlkriterium. Ein sehr niedriger Up-Wert nützt nichts, wenn der SPD einen falschen Uc-Wert, den falschen Typ, einen falschen Vorsicherungsschutz oder eine mangelhafte Verdrahtung aufweist.
In realen Installationen kann der effektive Schutzpegel höher sein als der im Datenblatt angegebene Up-Wert, da lange Leitungen während eines Stoßstroms einen zusätzlichen induktiven Spannungsabfall verursachen. Deshalb sollte die Verdrahtung des SPD kurz, direkt und ordnungsgemäß mit dem Schutzleiterpfad verbunden sein.
In, Imax und Iimp: Vergleichen Sie kA-Werte nicht blind
kA-Angaben bei SPDs bedeuten nicht alle dasselbe.
| Bewertung | Üblicherweise assoziiert mit | Was es repräsentiert | Häufiger Fehler beim Kauf |
|---|---|---|---|
| Unter | Typ 2 SPD | Nennableitstoßstrom unter definierter Prüfbeanspruchung | Ignorieren der Stoßstromfestigkeit bei wiederholter Beanspruchung |
| Imax | Typ 2 SPD | Maximaler Ableitstoßstrom unter definierter Prüfbeanspruchung | Behandlung als normale Betriebskapazität |
| Iimp | Typ 1 SPD | Hochenergie-Stoßstrombeanspruchung | Direkter Vergleich von Iimp mit 8/20 μs kA-Werten |
Ein Typ-1-Überspannungsschutzgerät (SPD) mit Iimp und ein Typ-2-SPD mit Imax können beide kA-Werte aufweisen, sie werden jedoch unter unterschiedlichen Wellenformbedingungen geprüft und repräsentieren unterschiedliche Ableitvermögen. Eine höhere Zahl in einem Datenblatt bedeutet nicht automatisch, dass ein SPD für Ihre Installation besser geeignet ist.
Was die Prüfungen nach IEC 61643-11 tatsächlich belegen
Die Prüfung nach IEC 61643-11 hilft zu verifizieren, dass ein SPD definierte Produktleistungs- und Sicherheitsanforderungen unter standardisierten Prüfbedingungen erfüllen kann. Diese Prüfungen können je nach SPD-Typ und -Bauart das Ableitstromverhalten, den Schutzpegel, das Betriebsverhalten, das thermische Verhalten, den Fehlermodus, die Isolationseigenschaften sowie das Kurzschlussverhalten umfassen.
Was dies für Käufer bedeutet:
- Eine gemeinsame technische Sprache für den Vergleich von SPD-Produkten
- Eine Grundlage für die Verifizierung der Klassifizierungen Typ 1, Typ 2 und Typ 3
- Geprüfte Werte für Kenngrößen wie Uc, Up, In, Imax und Iimp
- Nachweis, dass das SPD unter definierten Produktprüfbedingungen bewertet wurde
- Dokumentation zur Unterstützung der Projektgenehmigung und Beschaffungsprüfung
Die Prüfnorm ersetzt jedoch keine fachgerechte technische Auswahl.

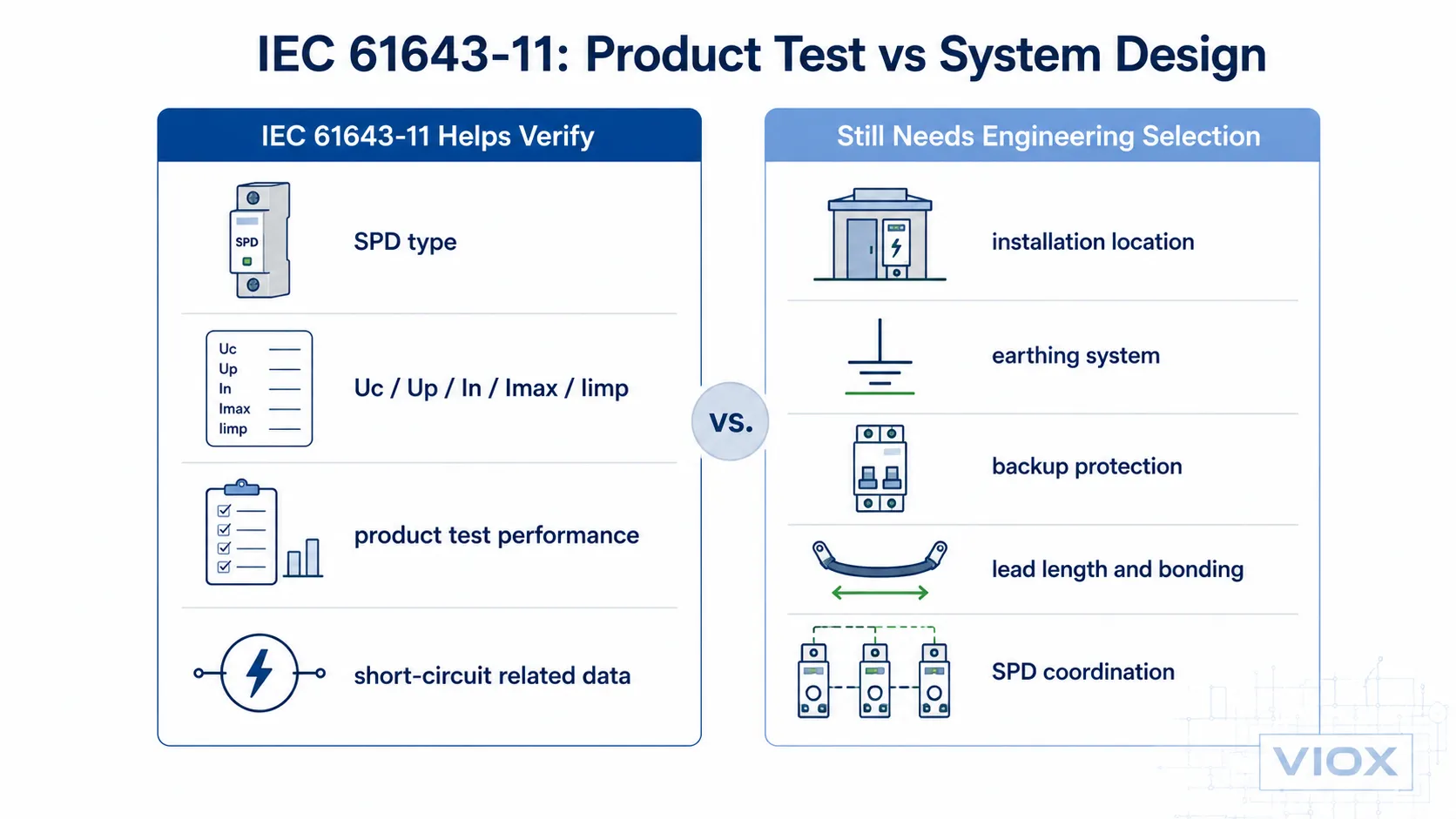

Was Ihnen die IEC 61643-11 nicht sagt
Hier passieren viele Beschaffungsfehler. Die IEC 61643-11 kann zwar aufzeigen, wie ein SPD als Produkt geprüft wird, beantwortet jedoch nicht jede Installationsfrage vollständig.
| Was die IEC 61643-11 bei der Verifizierung unterstützt | Was weiterhin eine technische Auswahl erfordert |
|---|---|
| Produktklassifizierung von SPDs | Wo das SPD installiert werden sollte |
| Prüfwerte wie Uc, Up, In, Imax, Iimp | Übereinstimmung des SPD mit dem Erdungssystem |
| Sicherheits- und Leistungsprüfungen auf Produktebene | Koordination der Vorsicherung oder des Schutzschalters im tatsächlichen Schaltschrank |
| SPD-Typ und deklarierte Nennwerte | Leitungslänge, Potenzialausgleichspfad und Gehäuseanordnung |
| Leistungsdaten gemäß Datenblatt unter Standardprüfbedingungen | Koordination zwischen vorgeschalteten und nachgeschalteten SPDs |
Für die Installationspraxis siehe Installationsanforderungen für SPDs und Leitfaden zur Behebung von Installationsfehlern bei Überspannungsschutzgeräten (SPD).
Wie man ein Datenblatt für IEC 61643-11 SPDs liest
Achten Sie bei der Prüfung eines SPD-Datenblatts nicht nur auf Typ und kA-Nennwert. Verwenden Sie diese Checkliste.
| Datenblatt-Punkt | Was zu prüfen ist |
|---|---|
| Standard | Ist IEC 61643-11 für Niederspannungs-SPD-Anwendungen aufgeführt? |
| SPD-Typ | Typ 1, Typ 2, Typ 1+2 oder Typ 3 |
| Uc | Entspricht der tatsächlichen Systemspannung und Erdungskonfiguration |
| Hoch | Niedriger als das Stehspannungsniveau der nachgeschalteten Betriebsmittel unter Berücksichtigung eines Installationsspielraums |
| In / Imax / Iimp | Entspricht der erforderlichen Stoßstrombelastbarkeit und dem SPD-Typ |
| Schutzmodus | L-N, L-PE, N-PE, L-L oder 3+1 / 4+0 Konfiguration |
| Backup-Schutz | Anforderungen an Sicherung oder Schutzschalter sind klar definiert |
| Kurzschlussfestigkeit | Geeignet für den am Installationsort verfügbaren Fehlerstrom |
| Statusanzeige | Lokale Anzeige und optionale Fernmeldung |
| Austauschbares Modul | Ob ein Modulaustausch unterstützt wird |
| Zertifikatsübereinstimmung | Genaue Modellnummer und Nennwerte stimmen mit dem gelieferten Produkt überein |
Einen vollständigen Leitfaden zum Lesen von Datenblättern finden Sie unter Wie man ein Datenblatt für Überspannungsschutzgeräte liest.
IEC 61643-11 und SPD-Technologie: MOV, GDT und Funkenstrecke
IEC 61643-11 bedeutet nicht, dass jedes SPD dieselbe interne Technologie verwendet. Unterschiedliche SPD-Designs können Metalloxid-Varistoren (MOVs), Gasentladungsröhren (GDTs), Funkenstreckenelemente oder Hybridschaltungen verwenden.
| Technologie | Typische Stärke | Auswahlhinweis |
|---|---|---|
| Bei der Auswahl geht es nicht darum, die „beste“ Technologie zu finden. Vielmehr geht es darum, grundlegende Kompromisse an die Anwendungsanforderungen anzupassen. Ein MOV, das in AC-Stromverteilungsnetzen hervorragend funktioniert, kann auf einer Hochgeschwindigkeits-Datenleitung katastrophal versagen. Eine GDT, die perfekt für Telekommunikationsschnittstellen ist, wäre für eine 5V DC-Versorgungsschiene ungeeignet. Eine TVS-Diode, die ideal für Board-Level-I/O ist, könnte auf einer blitzgefährdeten Außenschaltung überfordert sein. | Schnelle Ansprechzeit, üblich bei Typ-2-Überspannungsschutzgeräten | Muss thermische Trennvorrichtung und Fehleranzeige enthalten |
| GDT | Hoher Isolationswiderstand, nützlich bei N-PE- oder signalbezogenen Auslegungen | Kann je nach Stromkreis Überlegungen zum Folgestrom erfordern |
| Funkenstrecke | Hochenergie-Ableitvermögen, üblich bei Typ-1-Auslegungen | Folgestrom und Koordination müssen geprüft werden |
| Hybrides Design | Kombiniert die Eigenschaften mehrerer Komponenten | Muss anhand des vollständigen Datenblatts und Zertifikats bewertet werden |
Die interne Technologie ist wichtig, aber Käufer sollten nicht nur nach dem Namen der Technologie entscheiden. Die deklarierten IEC 61643-11-Nennwerte, die Prüfklasse, die Ausfallanzeige, der Vorsicherungsschutz und die Installationsanforderungen sind wichtiger.
Häufige Fehler bei der Auswahl von IEC 61643-11 SPD
Fehler 1: IEC 61643-11 als Installationsanleitung betrachten
IEC 61643-11 ist eine Produktnorm. Sie ersetzt nicht die Anleitung für die Auswahl, Installation und Koordination auf Systemebene.
Fehler 2: Imax und Iimp so vergleichen, als wären sie identisch
Imax und Iimp beziehen sich auf unterschiedliche SPD-Typen und Prüfwellenformen. Ein Imax-Wert eines Typ-2-Ableiters sollte nicht direkt mit einem Iimp-Wert eines Typ-1-Ableiters verglichen werden, als ob sie die gleiche Belastung darstellen würden.
Fehler 3: Auswahl nur nach kA-Nennwert
Ein hoher kA-Wert garantiert keinen korrekten Schutz. Uc, Up, SPD-Typ, Vorsicherung, Erdungssystem, Leitungslänge und Kurzschlussfestigkeit müssen ebenfalls übereinstimmen.
Fehler 4: Verwendung von AC-SPD-Nennwerten für PV-DC-Systeme
PV-DC-Überspannungsschutzgeräte erfordern DC-seitige Nennwerte und Normen wie IEC 61643-31. Gehen Sie nicht davon aus, dass ein AC-SPD an einem PV-DC-String oder in einem Generatoranschlusskasten verwendet werden kann.
Fehler 5: Ignorieren der Vorsicherung
Viele Überspannungsschutzgeräte erfordern unter definierten Bedingungen eine vorgeschaltete Sicherung oder einen Leitungsschutzschalter. Wenn die Vorsicherung ignoriert wird, kann das SPD im Fehlerfall unsicher ausfallen.
Checkliste zur Lieferantenprüfung
Fragen Sie den SPD-Lieferanten für die Beschaffung und Projektfreigabe nach:
- Exaktes Datenblatt für das gelieferte Modell
- Prüfklassifizierung nach IEC 61643-11
- Deklaration Typ 1 / Typ 2 / Typ 3
- Uc, Up, In, Imax, Iimp gemäß Anwendung
- Anforderungen an Vorsicherung oder Leitungsschutzschalter
- Kurzschlussfestigkeit oder Koordinationsdaten
- Optionen für lokale und fernmeldetechnische Anzeige
- Zertifikat oder Prüfbericht passend zur exakten Modellnummer
- Installationsschaltplan
- Bestätigung der AC- oder DC-Anwendung
Wenn ein Lieferant nur einen kA-Nennwert ohne Angaben zu Uc, Up, Typ, Vorsicherung und Zertifikatsdetails bereitstellt, ist das Produkt nicht für eine ernsthafte technische Freigabe geeignet.
FAQ
Was ist IEC 61643-11?
IEC 61643-11 ist die Produktnorm für Überspannungsschutzgeräte, die an Niederspannungsnetze angeschlossen werden. Sie definiert Anforderungen und Prüfverfahren für NS-Überspannungsschutzgeräte.
Ist IEC 61643-11 eine Installationsnorm?
Nein. IEC 61643-11 ist in erster Linie eine Produktanforderungs- und Prüfnorm. Für die Installation und Anwendung von Überspannungsschutzgeräten sind zusätzlich IEC 61643-12, IEC 60364, Projektspezifikationen sowie lokale Vorschriften erforderlich.
Was ist der Unterschied zwischen IEC 61643-11 und IEC 61643-12?
IEC 61643-11 deckt die Produktanforderungen und Prüfungen für SPD ab. IEC 61643-12 bietet Anwendungsrichtlinien für die Auswahl und den Einsatz von SPD in Niederspannungssystemen.
Was ist der Unterschied zwischen IEC 61643-11 und IEC 61643-31?
IEC 61643-11 gilt für SPD, die an Niederspannungsstromnetze angeschlossen sind. IEC 61643-31 gilt für SPD auf der Gleichstromseite von Photovoltaikanlagen.
Ist IEC 61643-11 identisch mit UL 1449?
Nein. IEC 61643-11 und UL 1449 gehören zu unterschiedlichen Normensystemen. Sie sollten nicht ohne Überprüfung des Zielmarktes und der Zertifizierung als austauschbar betrachtet werden.
Was bedeuten Typ 1, Typ 2 und Typ 3 gemäß IEC 61643-11?
Sie beziehen sich auf SPD-Klassifizierungen mit unterschiedlichen Prüfanforderungen und Installationsfunktionen. Typ 1 ist für hochenergetische Stoßstrombelastungen ausgelegt, Typ 2 für die Ableitung von Überspannungen auf Verteilungsebene und Typ 3 für den Schutz am Einsatzort.
Was bedeutet Uc bei einem SPD?
Uc ist die maximale Dauerspannung. Sie muss entsprechend der tatsächlichen Systemspannung und der Erdungskonfiguration ausgewählt werden.
Was ist Up bei einem SPD?
Up ist der Spannungsschutzpegel. Er gibt den Restspannungspegel unter festgelegten Prüfbedingungen an, jedoch kann die tatsächliche Länge der Anschlussleitungen den effektiven Schutzpegel erhöhen.
Kann ich ein IEC 61643-11 SPD für Solar-PV-Gleichstromsysteme verwenden?
Nicht automatisch. PV-Gleichstromsysteme erfordern SPDs mit korrekten DC-Nennwerten und Normen wie IEC 61643-31. Überprüfen Sie immer Ucpv, die DC-Nennspannung, die Polarität und die Zulassung für PV-Anwendungen.
Abschließender Hinweis
Die IEC 61643-11 ist für das Lesen und Vergleichen von Datenblättern für Niederspannungs-SPDs unerlässlich, stellt jedoch kein vollständiges Handbuch für die SPD-Auslegung dar. Eine korrekte SPD-Auswahl muss die Produktnorm mit Systemspannung, Erdungskonfiguration, SPD-Typ, Uc, Up, Stoßstrom-Nennwerten, Vorsicherung, Leitungslänge sowie der Koordination mit vor- und nachgeschalteten Geräten kombinieren.
Für Einkäufer gilt die einfachste und sicherste Regel: Genehmigen Sie ein SPD nicht allein deshalb, weil im Datenblatt “IEC 61643-11” steht. Überprüfen Sie das genaue Modell, den deklarierten Typ, Uc, Up, In, Imax, Iimp, die Vorsicherung, den Zertifikatsumfang und die Anwendungsumgebung, bevor Sie es in einem Projekt einsetzen.
Für die projektspezifische Auswahl von SPD-Modellen vergleichen Sie die oben genannten technischen Anforderungen mit den VIOX Überspannungsschutzgeräten, einschließlich AC-SPD, DC/PV-SPD und Überspannungsschutzoptionen auf Schalttafel-Ebene.
Referenzen zu offiziellen Normen
Nutzen Sie den offiziellen IEC-Webstore, um die aktuelle Ausgabe, den Geltungsbereich und den Titel jeder Norm zu überprüfen, bevor Sie eine Projektspezifikation oder eine Beschaffungsanforderung erstellen.
- IEC-Webstore-Suche: IEC 61643-11 — Überspannungsschutzgeräte für Niederspannungsanlagen.
- IEC-Webstore-Suche: IEC 61643-12 — Auswahl- und Anwendungsleitfaden für Niederspannungs-Überspannungsschutzgeräte (SPD).
- IEC Webstore Suche: IEC 61643-31 — Überspannungsschutzgeräte für Photovoltaik-Anwendungen auf der Gleichstromseite.
- IEC Webstore Suche: IEC 61643-21 — Überspannungsschutzgeräte für Telekommunikations- und Signalnetzwerke.
