ATS vs STS: Automatischer vs. statischer Umschalter

Auf dieser Seite

Ein automatischer Umschalter (ATS) ist normalerweise die bessere Wahl, wenn die Ersatzstromquelle möglicherweise starten muss, insbesondere in einem Netz-Generator-System, oder wenn die Last die angegebene elektromechanische Umschaltsequenz tolerieren kann. Ein statischer Transferschalter (STS) wird normalerweise gewählt, wenn zwei unabhängige AC-Quellen bereits unter Spannung stehen und akzeptabel sind und eine empfindliche Last eine wesentlich schnellere Umschaltung unter den vom Hersteller angegebenen Quellen- und Lastbedingungen erfordert.

Die Geräte unterscheiden sich daher nicht allein durch die Geschwindigkeit. Sie lösen unterschiedliche Probleme der Quellenverfügbarkeit und Kontinuität. In einigen Systemen für kritische Stromversorgung lautet die richtige Antwort beide: ein ATS verwaltet die Netz- und Generatorquellen auf Anlagenebene, während ein nachgeschalteter STS eine kritische Last zwischen zwei aktiven USV- oder Verteilungspfaden umschaltet.

ATS vs. STS auf einen Blick

Entscheidungsfaktor	Automatischer Umschalter (ATS)	Statischer Transferschalter (STS)
Schaltpfad	Elektromechanische Kontakte, die durch einen Umschaltmechanismus betätigt werden	Halbleiter-Leistungsbauelemente, üblicherweise Thyristor- oder SCR-Pfade
Typische Quellenanordnung	Netz-Generator, Generator-Generator oder zwei verfügbare Einspeisungen	Zwei unter Spannung stehende, überwachte AC-Quellen
Ersatzquelle bei Ausfall	Kann nicht verfügbar sein und erfordert den Start und die Stabilisierung des Generators	Normalerweise bereits unter Spannung und innerhalb des Akzeptanzfensters des STS
Umschaltverhalten	Die offene Umschaltung erfolgt nach dem Prinzip „Unterbrechung vor Schließung“; einige Systeme unterstützen eine gesteuerte geschlossene Umschaltung	Schnelle elektronische Quellenumschaltung, die gesteuert wird, um einen unbeabsichtigten Strompfad zwischen den Quellen zu verhindern
Lastunterbrechung	Hängt von der Erkennung, der Quellenbereitschaft, beabsichtigten Verzögerungen, dem Mechanismus und dem Umschaltmodus ab	Oft unterhalb eines Zyklus oder wenige Millisekunden, hängt jedoch vom Quellenverhältnis, dem Laststrom, der Steuerlogik und dem Produktdesign ab
Hauptsystemrolle	Quellenumschaltung auf Gebäude- oder Verteilungsebene	Schutz am Einsatzort oder nachgeschalteter Schutz für unterbrechungsempfindliche Lasten
Kontinuierliche Leitung	Strom fließt durch geschlossene mechanische Kontakte	Strom fließt durch Halbleiterbauelemente, wodurch kontinuierliche Verluste und Wärme entstehen, die bewältigt werden müssen
Fehler- und Schutzkonzept	Erfordert deklarierte Kurzschlussnennwerte und Systemkoordination	Erfordert deklarierte Nennwerte, Halbleiterschutz, Bypass-Strategie und Systemkoordination
Wichtigste IEC-Produktfamilie	IEC 60947-6-1 für Umschalteinrichtungen	IEC 62310-1 und IEC 62310-3 für statische Transfersysteme
Typischer Auslöser für die Auswahl	Die Ersatzstromquelle muss gestartet werden oder eine elektromechanische Trennung ist Teil der Architektur	Beide Quellen sind unter Spannung und die Last hat eine begrenzte Überbrückungsfähigkeit

Auswahlregel: Wählen Sie zuerst nach der Verfügbarkeit der Quelle, dann nach der zulässigen Lastunterbrechung und drittens nach den Gerätenennwerten. Wählen Sie keines der Geräte allein aufgrund eines isolierten Umschaltzeitwerts aus.

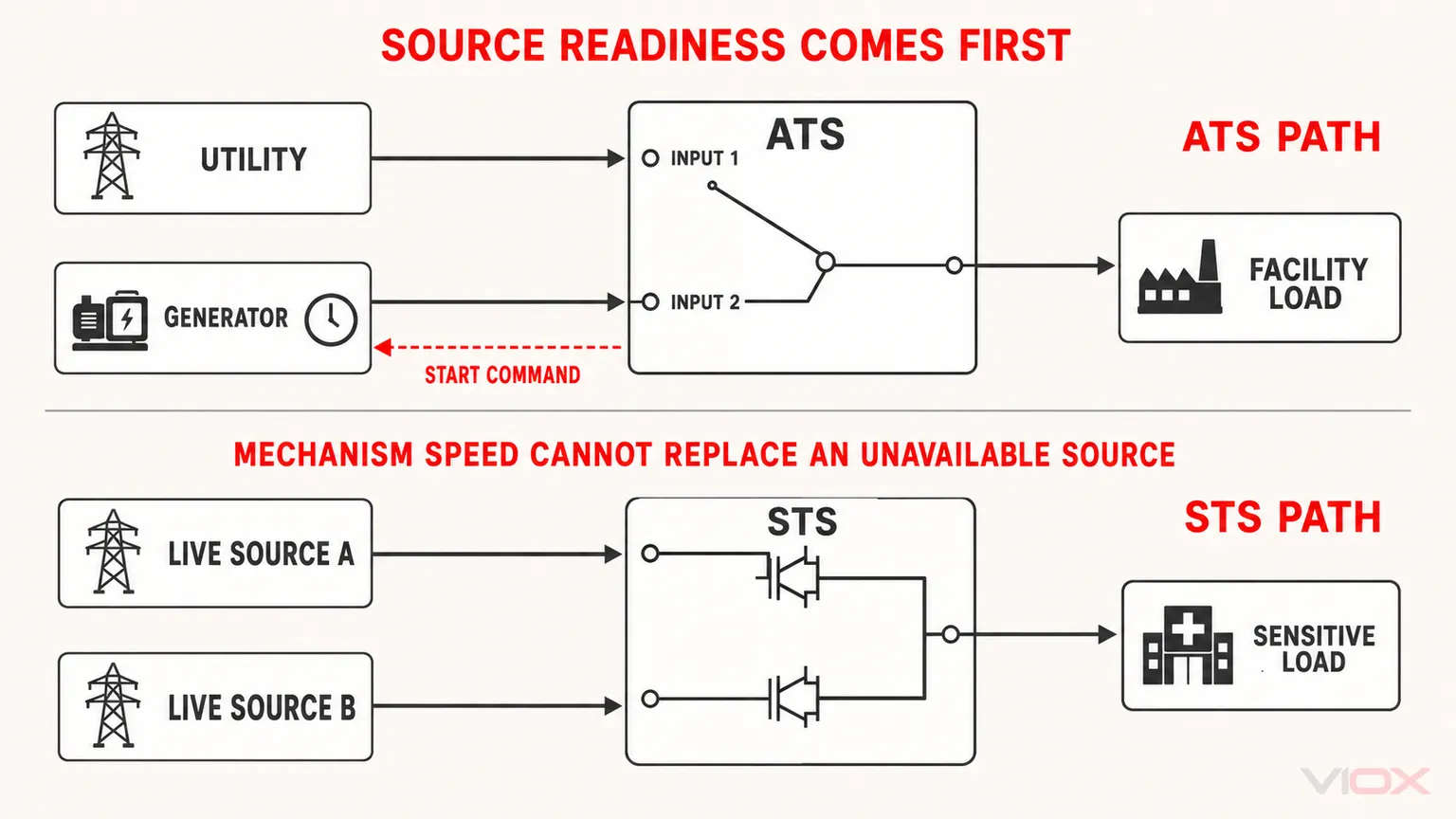

ATS- und STS-Architektur zur Quellenverfügbarkeit mit Netz- und Generatoreinspeisung für ATS sowie zwei spannungsführenden Einspeisungen für STS

Nur konzeptionelle Architektur. Die gestrichelte Linie ist ein Generator-Startbefehl; durchgezogene Linien sind Strompfade. Dies ist kein Schaltplan für ein Produkt.

Warum Umschaltzeitangaben irreführend sein können

Ein Datenblatt kann eine Schalt- oder Kommutierungszeit angeben, aber dieser Wert ist nicht zwangsläufig die Gesamtzeit bis zur Wiederherstellung der Stromversorgung der Last. Ein nützliches technisches Modell unterscheidet vier Zeitkomponenten:

Zeitkomponente	Was dies darstellt	Warum es wichtig ist
Fehlererkennung und -bestätigung	Zeit, die erforderlich ist, um festzustellen, dass die bevorzugte Quelle außerhalb ihrer zulässigen Grenzwerte liegt	Filter und programmierte Validierung können unerwünschte Umschaltungen verhindern, führen jedoch zu Verzögerungen
Bereitschaft der Ersatzquelle	Zeit, die die Ersatzquelle benötigt, um einsatzbereit zu sein	Generatorstart, Hochlauf, Spannungsaufbau und Frequenzstabilisierung können den Ausfall maßgeblich bestimmen
Programmierte Umschaltverzögerung	Beabsichtigte Verzögerung durch die Steuerung oder den Betriebsablauf	Kann die Koordination unterstützen, transiente Übertragungen vermeiden oder einer Quelle ermöglichen, sich zu stabilisieren
Schalt- oder Kommutierungsintervall	Zeit, die die Kontakte oder der Halbleiterpfad benötigen, um die Last zu schalten	Dies ist oft die Zahl, die im Produktmarketing hervorgehoben wird

Konzeptionell:

Die Wiederherstellungszeit hängt von der Erkennung + Bereitschaft der Quelle + programmierter Verzögerung + Umschaltvorgang ab.

Diese Ereignisse können sich überschneiden, daher handelt es sich eher um ein Systemmodell als um eine universelle mathematische Formel. Ihr Zweck ist es zu zeigen, warum ein schneller Mechanismus einen Generator, der noch nicht gestartet ist, nicht kompensieren kann. Die detaillierte Leitfaden für ATS-Schaltzeiten erklärt, warum veröffentlichte Werte an eine spezifische Umschaltsequenz gebunden sein müssen.

Ein STS vermeidet normalerweise die Komponente zum Starten der Quelle, da erwartet wird, dass beide Eingänge unter Spannung stehen. Dieser architektonische Unterschied, nicht allein das Fehlen beweglicher Teile, ist der Hauptgrund dafür, dass ein STS eine berechtigte Last wesentlich schneller wiederherstellen kann.

Wie ein ATS die Stromversorgung umschaltet

Ein ATS überwacht die bevorzugte Quelle und steuert einen elektromechanischen Umschaltmechanismus an, wenn seine Steuerkriterien erfüllt sind. Abhängig von der Produktarchitektur können die Schaltelemente auf Schützen, Lasttrennschaltern oder Leistungsschaltern basieren. Es ist daher ungenau, jedes ATS als Schützkombination zu bezeichnen.

In einer typischen Netz-zu-Generator-Sequenz erkennt die Steuerung eine inakzeptable Netzquelle, sendet ein Generator-Startsignal, wartet, bis Generatorspannung und -frequenz akzeptabel sind, öffnet den Pfad der Normalquelle und schließt den Pfad der Notstromquelle. Die Lastunterbrechung umfasst weit mehr als nur die physische Kontaktbewegung.

Für eine vollständigere Betriebssequenz siehe Wie funktioniert ein automatischer Umschalter?.

Für die breitere Gerätekategorie, Quellenanordnungen und Auswahlgrenzen verwenden Sie den Leitfaden für automatische Umschalteinrichtungen mit dualer Stromversorgung.

ATS mit offener Umschaltung

Die offene Umschaltung ist unterbrechend: der Schalter trennt eine Quelle, bevor er die andere verbindet. Die Last erfährt eine Unterbrechung, aber die Anordnung vermeidet eine beabsichtigte Parallelschaltung der beiden Quellen.

Dies ist das übliche Umschaltprinzip, wenn eine temporäre Quellenparallelschaltung nicht erforderlich oder zulässig ist. Die tatsächliche Unterbrechung ist produkt- und sequenzspezifisch; sie sollte nicht durch einen universellen ATS-Wert dargestellt werden.

Closed-Transition ATS

Die geschlossene Umschaltung ist unterbrechungsfrei. Der Schalter verbindet während der Umschaltung kurzzeitig beide Quellen, dies kann jedoch nur erfolgen, wenn beide Quellen verfügbar sind und die Synchronisationsbedingungen des Produkts erfüllen. Das Projekt muss zudem die kurze Quellenüberlappung zulassen.

Die geschlossene Umschaltung ist besonders relevant für geplante Rückschaltungen oder Umschaltungen zwischen zwei akzeptablen Quellen. Sie macht den anfänglichen Ausfall einer Netzquelle zu einem stillstehenden Generator nicht unterbrechungsfrei. Wenn die alternative Quelle nicht unter Spannung steht, kann kein Umschaltmechanismus die Last mit Strom versorgen, der noch nicht vorhanden ist.

Wie ein STS die Stromversorgung umschaltet

Ein STS verwendet üblicherweise entgegengesetzte oder antiparallele Pfade mit siliziumgesteuerten Gleichrichtern (SCR) für jede AC-Quelle. Die Steuerung bewertet kontinuierlich die Bedingungen der Quellen und schaltet die Last um, indem sie den aktiven Pfad abschaltet und den alternativen Pfad gemäß ihrer Kommutierungslogik freigibt.

Da die Umschaltung nicht auf einen mechanischen Kontaktmechanismus wartet, kann das Schaltintervall sehr kurz sein. Ein STS hat jedoch immer noch Betriebsgrenzen:

Beide Quellen müssen normalerweise unter Spannung stehen und innerhalb der Akzeptanzkriterien des Geräts liegen.
Die Phasenbeziehung zwischen den Quellen beeinflusst den Spannungssprung, der an die Last angelegt wird.
Laststrom und Leistungsfaktor beeinflussen das Kommutierungsverhalten der SCR.
Die Steuerung kann eine Umschaltung verhindern oder verzögern, wenn die alternative Quelle inakzeptabel ist.
Die Halbleiterleitung erzeugt kontinuierliche Verluste und Wärme.
Ein Wartungs-Bypass und ein koordiniertes Schutzkonzept können erforderlich sein, um das System zu warten, ohne die Last zu unterbrechen.

Aus diesen Gründen sollte “statisch” nicht als bedingungsloses Versprechen einer unterbrechungsfreien Versorgung ausgelegt werden. Die spezifizierte Umschaltleistung muss im Zusammenhang mit den Testbedingungen des Herstellers, dem Akzeptanzfenster der Quelle, den Lastannahmen und der Bypass-Architektur betrachtet werden.

Die technischen Unterschiede, die die Spezifikation verändern

1. Ist die alternative Quelle bereits aktiv?

Dies ist die erste und wichtigste Frage.

Wenn Quelle B ein Notstromaggregat ist, das normalerweise stillsteht, ist ein ATS die natürliche Steuerungs- und Umschaltplattform. Das System muss den Ausfall erkennen, den Generator starten, dessen Ausgangsleistung verifizieren und dann die Last umschalten.

Wenn Quelle A und Quelle B zwei aktive USV-Ausgänge, Netzspeisungen oder unabhängig konditionierte Verteilungspfade sind, kann ein STS für Lasten in Betracht gezogen werden, die keine elektromechanische Unterbrechung tolerieren können.

Ein STS ist kein Ersatz für Generator-Startsteuerungen. Ein ATS kann keine statische Umschaltleistung erbringen, wenn seine alternative Quelle nicht verfügbar ist.

2. Wie hoch ist die Überbrückungszeit der Last?

Der richtige Vergleich besteht zwischen der Überbrückungsfähigkeit der Last und dem vollständigen Umschaltvorgang, nicht nur dem Schaltmechanismus.

Eine Heizlast, viele Motoren und allgemeine Gebäudestromkreise können eine Umschaltung mit Unterbrechung oder ein Generatoranlaufintervall tolerieren, obwohl das Motorverhalten und die Prozessfolgen dennoch eine technische Überprüfung erfordern. Ein empfindliches Server-Netzteil, medizinische Elektroniklasten, Steuerprozessoren oder kontinuierliche Prozesse können eine wesentlich geringere Unterbrechungstoleranz aufweisen.

Wenn die Last das Anlaufintervall der Quelle nicht überbrücken kann, ist eine unterbrechungsfreie Stromversorgung (USV), ein Energiespeicher, eine redundante Stromversorgung oder eine andere Maßnahme zur Aufrechterhaltung der Versorgung erforderlich. Die Wahl eines schnelleren ATS beseitigt diese Energielücke nicht.

3. Können die Quellen parallel geschaltet werden?

ATS-Geräte mit Umschaltung mit Unterbrechung vermeiden eine beabsichtigte Überlappung der Quellen. ATS-Geräte mit unterbrechungsfreier Umschaltung schalten Quellen nur unter kontrollierten Bedingungen und dort, wo die Installation dies zulässt, kurzzeitig parallel.

Ein STS-Controller ist so konzipiert, dass er einen unbeabsichtigten Strompfad zwischen seinen beiden Quellen verhindert; die genaue Kommutierungssequenz hängt vom Produkt, dem Laststrom und der Phasenbeziehung der Quellen ab. Es handelt sich nicht automatisch um ein System zur Parallelschaltung von Quellen. Das Projekt muss drei getrennte Anforderungen unterscheiden:

Vermeiden Sie eine Überlappung der Quellen.
Die Umschaltung muss schnell genug für die Last erfolgen.
Begrenzen Sie den Spannungsphasensprung und die Transienten, denen die Last ausgesetzt ist.

Dies sind verwandte, aber nicht austauschbare Anforderungen.

4. Was passiert bei einem Fehler?

Weder die Auswahl eines ATS noch eines STS ist ohne Kurzschluss- und Schutzkoordination vollständig.

Überprüfen Sie bei einem ATS das angegebene Kurzschlussausschaltvermögen, das zulässige vorgeschaltete Schutzgerät, die Gebrauchskategorie, die Polzahl, die Neutralleiterschaltung sowie die Bemessungsdaten der gesamten Baugruppe. Die Unterscheidung zwischen den Architekturen von Umschalteinrichtungen wird im VIOX-Leitfaden zu PC-Klasse vs. CB-Klasse ATS.

Überprüfen Sie bei einem STS den prospektiven Fehlerstrom, den vor- und nachgeschalteten Schutz, die SCR-Schutzstrategie, die Bemessung des Bypass-Pfads sowie das Verhalten bei nachgeschalteten Fehlern. Eine schnelle Quellenumschaltung ersetzt keinen Überstromschutz oder eine selektive Koordination.

5. Welche kontinuierlichen Verluste und thermischen Bedingungen gelten?

Wenn sich ein ATS in einer stabilen Position befindet, fließt der Strom durch geschlossene mechanische Kontakte. Ein STS führt den Laststrom kontinuierlich durch Halbleiterbauelemente. Sein Gehäuse, die Kühlvorrichtung, die Wärmelast des Raums und die Derating-Regeln erfordern daher eine explizite Überprüfung.

Dies bedeutet nicht, dass ein ATS keine thermischen Grenzwerte hat oder dass ein STS ineffizient ist. Es bedeutet, dass die beiden Technologien Leitungsverluste unterschiedlich erzeugen und handhaben. Vergleichen Sie die vom Hersteller angegebenen Verluste und thermischen Grenzwerte bei der tatsächlichen Laststromstärke, anstatt einen allgemeinen Wirkungsgrad in Prozent anzuwenden.

6. Wie wird das System isoliert und gewartet?

ATS-Geräte enthalten bewegliche Mechanismen und Kontakte, die nach langen Zeiträumen in einer Position zuverlässig funktionieren müssen. Anforderungen an Funktionsprüfungen, Inspektion und Wartung sollten den Vorgaben des Herstellers und der Kritikalität der Installation folgen.

Ein STS hat keine beweglichen Umschaltkontakte, ist aber nicht wartungsfrei. Halbleiterbaugruppen, Steuerelektronik, Kühlkomponenten, Schutzeinrichtungen, Anschlüsse und Bypass-Einrichtungen bleiben Teil des Wartungsplans.

Bei kritischen Lasten ist die wichtige Frage nicht, welches Produkt als wartungsärmer beschrieben wird. Es geht darum, ob die Architektur einen sicheren, bemessenen Bypass und eine praktische Methode zur Isolierung der Umschalteinrichtung bietet, ohne einen inakzeptablen Ausfall zu verursachen.

Wählen Sie ATS, STS, beides oder keines von beiden

Systemzustand	Bevorzugte Architektur	Technischer Grund
Netzquelle plus ein normalerweise gestoppter Standby-Generator	ATS	Das System muss den Generatorstart einleiten, die Quelle validieren und die Umschaltsequenz ausführen
Zwei unter Spannung stehende Einspeisungen zur Versorgung allgemeiner Lastverteilungen	ATS in vielen Installationen; STS nur, wenn die Lastkontinuität dies erfordert	Die Verfügbarkeit der Quelle allein rechtfertigt nicht die Kosten und die thermische Komplexität einer statischen Umschaltung
Zwei unabhängige UPS-Ausgänge zur Versorgung empfindlicher Lasten mit einfacher Netzzuleitung	STS	Beide Quellen sind aktiv und die Last erfordert unter definierten Bedingungen möglicherweise eine Umschaltung im Sub-Zyklus-Bereich oder innerhalb weniger Millisekunden
Anlagen-Netz-Generator-System mit nachgeschalteten kritischen IT- oder Steuerlasten	ATS vorgeschaltet plus USV/STS nachgeschaltet	Das ATS verwaltet die Verfügbarkeit der Quelle; gespeicherte Energie und statische Umschaltung schützen unterbrechungsempfindliche Lasten
Die Last kann die Startzeit des Generators nicht tolerieren und es existiert nur eine aktive Quelle	Keines der Geräte allein ist ausreichend	Das Design erfordert gespeicherte Energie oder eine weitere kontinuierlich verfügbare Quelle, bevor die Umschalttechnologie die Unterbrechung beheben kann
Quellen können nicht parallel geschaltet werden und die Last toleriert eine Unterbrechung	ATS mit offener Umschaltung	Die unterbrechende Umschaltung (Break-before-make) erfüllt die Anforderung, nicht parallel zu schalten, ohne unnötige Komplexität durch statische Umschaltung
Eine geplante Rückschaltung muss eine Unterbrechung vermeiden, und beide Quellen können synchronisiert und kurzzeitig parallel geschaltet werden	Ein ATS mit unterbrechungsfreier Umschaltung (Closed-Transition) kann geeignet sein	Die Eignung hängt von der Quellensynchronisation, den Produktsteuerungen, den Versorgervorgaben und der Projektfreigabe ab

Diese Tabelle dient als Architekturübersicht und ersetzt keine Gerätenennwerte. Eine endgültige Spezifikation erfordert weiterhin Daten zu Quelle, Last, Fehler, Umgebung und Zertifizierung.

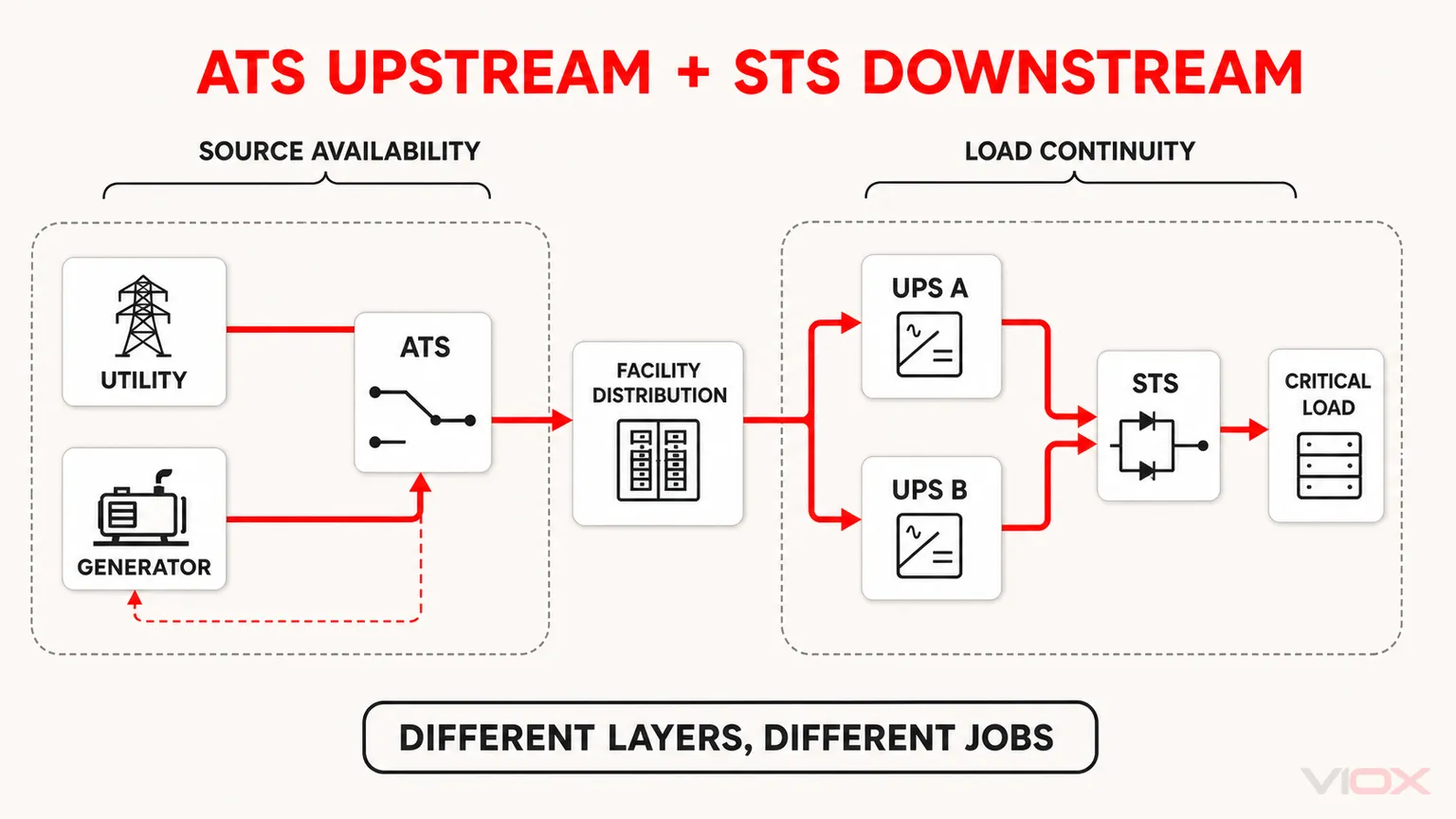

Kombinierte Architektur für kritische Stromversorgung mit einem vorgeschalteten ATS, das zwei USV-Pfade speist, sowie einem nachgeschalteten STS

Nur konzeptionelle Systemarchitektur. Das ATS verwaltet die Verfügbarkeit der Quelle; die USV-Pfade und das nachgeschaltete STS gewährleisten die Lastkontinuität. Es handelt sich nicht um einen Schaltplan für das Produkt.

Warum ein ATS mit unterbrechungsfreier Umschaltung (Closed-Transition) nicht automatisch ein STS ersetzt

Beide Technologien können unter bestimmten Umständen eine sichtbare Unterbrechung reduzieren oder vermeiden, ihre Betriebsvoraussetzungen unterscheiden sich jedoch.

Ein ATS mit unterbrechungsfreier Umschaltung (Closed-Transition) benötigt zwei akzeptable, synchronisierte Quellen und die Erlaubnis, diese kurzzeitig zu überlappen. Es wird üblicherweise verwendet, um das Verhalten bei geplanten Umschaltungen oder Rückschaltungen zu verbessern. Wenn die bevorzugte Quelle plötzlich ausfällt, können die Kontakte keine unterbrechungsfreie Umschaltung zu einer Quelle aufrechterhalten, die noch nicht bereit ist.

Ein STS schaltet normalerweise ohne beabsichtigte Quellenüberlappung um und ist für zwei kontinuierlich gespeiste Quellen ausgelegt. Es kann eine qualifizierte Last schnell umschalten, wenn die alternative Quelle akzeptabel ist, kann jedoch keine Energie liefern, wenn keine der beiden Quellen verwendbar ist.

Wenn bei einem Quellenausfall, einer Umschaltung oder einem Generatorstart eine unterbrechungsfreie Stromversorgung erforderlich ist, benötigt das System einen Energiespeicher oder einen weiteren aktiven Versorgungspfad. Der ATS oder STS wird dann zu einem Element der Kontinuitätsarchitektur und nicht zur Komplettlösung.

Normen: ATS und STS sind nicht dieselbe Produktkategorie

Die Normengrenze ist wichtig, da ein allgemeines Zertifikat für “Umschalteinrichtungen” nicht automatisch für beide Technologien gilt.

Marktrahmen	ATS / Umschalteinrichtungen	STS / statische Umschalteinrichtungen
IEC	IEC 60947-6-1:2026 deckt Umschalteinrichtungen innerhalb ihres angegebenen Spannungsbereichs ab und schließt statische Umschalteinrichtungen ausdrücklich aus	IEC 62310-1:2005 behandelt allgemeine Anforderungen und Sicherheitsanforderungen; IEC 62310-3:2008 behandelt Leistungs- und Prüfanforderungen
Nord-Amerika	UL Solutions identifiziert UL 1008 als die maßgebliche Normenfamilie für Umschalteinrichtungen	UL identifiziert UL 1008S für statische Umschalteinrichtungen

Überprüfen Sie für nordamerikanische Projekte die genaue Zulassung, die Gerätekategorie, das Kurzschlussausschaltvermögen, die Installationsbedingungen sowie die geltenden Anforderungen der elektrischen Vorschriften. Überprüfen Sie für IEC-Projekte die genaue Ausgabe und den Teil, der durch die Ausschreibung oder die Baugruppennorm gefordert wird. Ein Verweis auf eine Normenfamilie ist kein Nachweis dafür, dass jedes Modell oder die komplette Schalttafel nach dieser bewertet wurde.

Spezifikations-Checkliste für ATS vs. STS

Bevor Sie ein Angebot anfordern oder einen Entwurf genehmigen, stellen Sie Folgendes bereit und überprüfen Sie es:

Erforderliche Eingabe	Zu klärende Fragen
Quellenarchitektur	Sind beide Quellen kontinuierlich unter Spannung? Muss ein Generator starten? Sind die Quellen unabhängig?
Elektrisches System	Wie lauten die Anforderungen an Nennspannung, Frequenz, Phasenanordnung, Pole und Neutralleiter?
Last	Wie hoch sind der Dauerstrom, das Einschaltverhalten, der Leistungsfaktor, das regenerative Verhalten und die Unterbrechungstoleranz?
Umschaltziel	Erfolgt die Umschaltung offen, geschlossen, verzögert, phasengleich oder statisch? Ist eine kurze Quellenüberlappung zulässig?
Quellenakzeptanz	Welche Spannungs-, Frequenz-, Phasenwinkel- und Zeitfenster definieren eine akzeptable alternative Quelle?
Fehlerzustände	Wie hoch sind der prospektive Kurzschlussstrom, die erforderliche Stehfestigkeit oder das Kurzschlussausschaltvermögen sowie die Koordination der Schutzeinrichtungen?
Thermisches Design	Wie sind die Umgebungstemperatur, die Gehäusebedingungen, die Belüftung, das Derating und die deklarierten Verluste?
Auslegung der Kontinuität	Ist eine USV, Energiespeicherung, redundanter Lastanschluss oder eine Wartungs-Bypass-Schaltung erforderlich?
Steuerung und Überwachung	Welche Statusausgänge, Alarme, Fernsteuerungen, Kommunikationsprotokolle und Ereignisprotokolle werden benötigt?
Konformitätsnachweis	Welche IEC-, UL-, lokalen Vorschriften, Normen für Baugruppen, Prüfberichte und Zertifizierungen gelten für das genaue Modell?
Wartungsfreundlichkeit	Können das Gerät und der Bypass-Pfad isoliert, geprüft und gewartet werden, ohne die zulässige Ausfallzeit zu überschreiten?

Wenn die Systementscheidung auf elektromechanische Umschalteinrichtungen hindeutet, kann die VIOX ATS-Produktfamilie anhand der projektbezogenen Spannungs-, Strom-, Pol-, Umschalt-, Steuerungs- und Marktanforderungen bewertet werden. Bestätigen Sie die modellspezifischen Bemessungswerte und Zertifizierungsnachweise vor der Spezifikation.

Häufig Gestellte Fragen

Ist ein STS dasselbe wie ein ATS?

Nein. Ein ATS überträgt die Leistung normalerweise über elektromechanische Kontakte und kann eine Sequenz koordinieren, bei der eine alternative Quelle, wie z. B. ein Generator, starten muss. Ein STS schaltet zwischen unter Spannung stehenden AC-Quellen über Halbleiter-Leistungselemente um. Sie können ähnliche Ziele hinsichtlich der Kontinuität verfolgen, aber ihre Annahmen zur Quelle, ihr Umschaltverhalten, ihre thermische Auslegung und ihre Normen unterscheiden sich.

Ist ein STS wirklich ein Umschalter mit Null-Umschaltzeit?

Nicht als uneingeschränkte technische Behauptung. Eine statische Umschaltung kann unter geeigneten Bedingungen innerhalb eines Teilzyklus oder weniger Millisekunden erfolgen, jedoch sind die Zulässigkeit der Quelle, die Phasenbeziehung, der Laststrom, die Steuerlogik, die Kommutierung und die Produkttestbedingungen entscheidend. Die vom Hersteller angegebene Leistung bildet die Grundlage der Spezifikation.

Kann ein ATS in einem Rechenzentrum verwendet werden?

Ja. ATS-Geräte werden häufig auf Anlagen- und Verteilungsebene eingesetzt, insbesondere für die Umschaltung zwischen Netz und Generator. Lasten, die die vollständige ATS- und Quellenstartsequenz nicht tolerieren können, erfordern normalerweise eine Überbrückung durch eine USV, redundante Strompfade, ein STS oder eine Kombination dieser Maßnahmen.

Ersetzt ein ATS mit unterbrechungsfreier Umschaltung (Closed-Transition) ein STS?

Im Allgemeinen nicht. Der Betrieb eines ATS mit unterbrechungsfreier Umschaltung erfordert, dass beide Quellen zulässig und synchronisiert sind, und beinhaltet normalerweise eine kontrollierte, kurzzeitige Überlappung. Ein STS ist für eine schnelle Halbleiter-Umschaltung zwischen bereits unter Spannung stehenden Quellen ausgelegt. Die beiden Technologien adressieren unterschiedliche Betriebsbedingungen.

Was ist besser für die Generator-Notstromversorgung, ATS oder STS?

Ein ATS ist normalerweise die geeignete Umschaltplattform, wenn der Notstromgenerator nicht kontinuierlich läuft, da es die Erkennung eines Quellenausfalls, den Generatorstart, die Quellenvalidierung und die Lastumschaltung koordinieren kann. Ein STS kann die Generatorstartzeit nicht eliminieren, es sei denn, eine andere unter Spannung stehende Quelle oder ein Energiespeichersystem übernimmt die Last.

Auswahlregel für den Endzustand

Wählen Sie einen ATS wenn Quellenstart, elektromechanische Umschaltung, Schalten auf Verteilungsebene oder kontrollierte offene/geschlossene Umschaltung die Aufgabe definieren. Wählen Sie ein STS wenn zwei akzeptable AC-Quellen bereits unter Spannung stehen und die Last unter den deklarierten Betriebsbedingungen eine wesentlich schnellere Umschaltung erfordert. Wählen Sie beide wenn die Verfügbarkeit der Quelle auf Anlagenebene und die Kontinuität der nachgeschalteten Last getrennte Probleme darstellen. Wählen Sie keines von beiden allein wenn keine alternative Quelle bereitsteht und die Last die Energielücke nicht überbrücken kann.

Die endgültige Entscheidung muss anhand der exakten Gerätenennwerte, des Quellenverhältnisses, des Lastverhaltens, der Kurzschlussbedingungen, der Bypass-Strategie und der geltenden Norm überprüft werden. Die Umschaltgeschwindigkeit ist ein Eingangsparameter, nicht die Spezifikation.
