Jistič pro střídavý proud a jistič pro stejnosměrný proud sice oba detekují nadproud a rozpojí obvod, ale nejsou automaticky zaměnitelné. Zásadní rozdíl spočívá v tom, co se stane po rozpojení kontaktů: střídavý proud dosahuje přirozené nuly každou půlperiodu, zatímco stejnosměrný proud nikoliv. Jistič pro stejnosměrný proud proto vyžaduje odzkoušenou konstrukci pro zhášení oblouku pro dané stejnosměrné napětí, poruchový proud, uspořádání pólů a někdy i směr proudu. Jistič používejte pro střídavý i stejnosměrný proud pouze tehdy, pokud má konkrétní model výslovně uvedeny jmenovité hodnoty a pokyny pro zapojení pro oba typy proudu.
Srovnání jističů pro AC a DC
| Bod srovnání | Jistič pro střídavý proud (AC) | DC jistič |
|---|---|---|
| Chování proudu | Proud mění směr a dosahuje nuly každou půlperiodu | Proud obvykle udržuje jeden směr a nemá žádnou periodickou přirozenou nulu |
| Zhášení oblouku | Přirozená nula proudu napomáhá zhášení oblouku; jistič musí zabránit opětovnému zapálení oblouku | Jistič musí vynutit prodloužení, ochlazení, rozdělení nebo pohyb elektrického oblouku, dokud nedojde k jeho uhašení |
| Jmenovité napětí | Označeno a testováno pro specifikované střídavé napětí a frekvenci | Označeno a testováno pro specifikované stejnosměrné napětí a schválenou konfiguraci pólů |
| Vypínací schopnost | Musí překročit předpokládaný zkratový proud střídavého proudu při stanoveném napětí | Musí překročit předpokládaný zkratový proud stejnosměrného proudu při stanoveném stejnosměrném napětí |
| Polarita | Hlavní výkonové póly obecně nejsou citlivé na polaritu, v závislosti na označení produktu | Některé konstrukce jsou polarizované; jiné jsou výslovně nepolarizované nebo obousměrné |
| Uspořádání pólů | Póly obvykle odpovídají spínaným vodičům nebo fázím | Pro dosažení stanoveného jmenovitého stejnosměrného napětí může být nutné zapojit více pólů do série |
| Typické aplikace | Domovní rozvody, napájení střídavých motorů, systémy HVAC a střídavé výstupy střídačů | Fotovoltaické systémy, baterie, telekomunikační stejnosměrné obvody, řídicí stejnosměrné obvody a stejnosměrné sběrnice zařízení |
| Zaměnitelnost | Jmenovité hodnoty pouze pro střídavý proud (AC) nezaručují vhodnost pro stejnosměrný proud (DC) | Použití v obvodech střídavého proudu je přípustné pouze tehdy, je-li pro dané zařízení publikována i jmenovitá hodnota pro střídavý proud |
Hodnota proudu uvedená na páčce je pouze jedním z rozhodujících faktorů. Typ proudu, systémové napětí, vypínací schopnost, počet pólů, polarita a schválené schéma zapojení od výrobce musí být v souladu s danou aplikací.

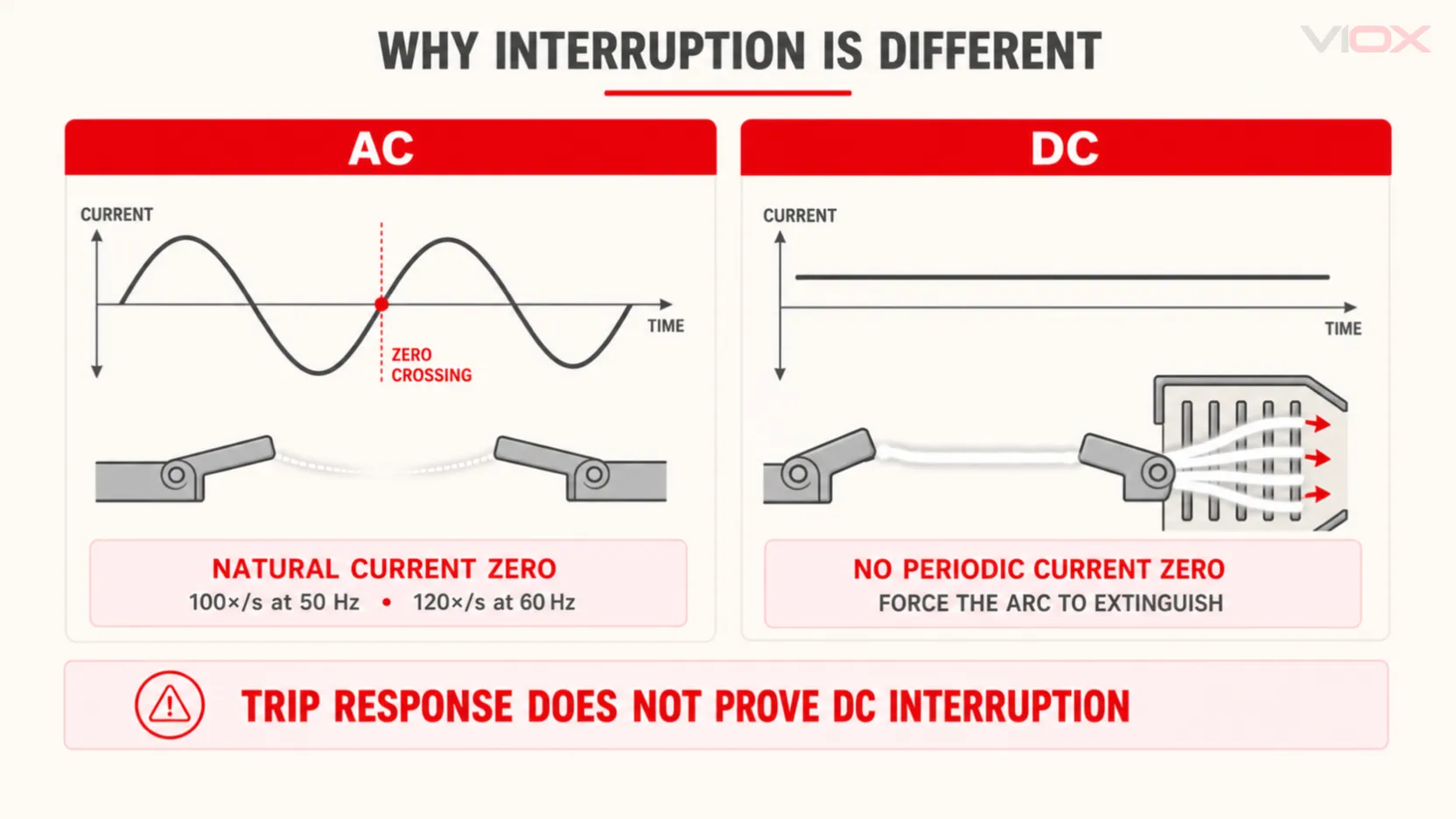

Proč se oblouky střídavého a stejnosměrného proudu chovají odlišně
Když jistič vypne při zátěži nebo poruchovém proudu, může mezi rozpojujícími se kontakty vzniknout elektrický oblouk. Jistič není úspěšný pouze tím, že se jeho kontakty pohnou; musí oblouk uhasit a odolat obnovenému napětí, aniž by došlo k opětovnému zapálení.
V obvodu střídavého proudu o frekvenci 50 Hz dosahuje proud nulové hodnoty 100krát za sekundu. V obvodu 60 Hz dosahuje nuly 120krát za sekundu. Tento přirozený průchod proudu nulou pomáhá střídavému jističi uhasit oblouk, ačkoli jistič stále vyžaduje správnou vzdálenost kontaktů, zhášecí komoru, dielektrickou pevnost a vypínací schopnost.
Stejnosměrný proud tuto periodickou pomoc neposkytuje. Systém řízení oblouku musí zvýšit napětí oblouku, oblouk prodloužit a ochladit, rozdělit jej na menší segmenty nebo jej přesunout do zhášecí komory, dokud proud nemůže dále pokračovat. V závislosti na konstrukci jističe to může zahrnovat větší vzdálenost kontaktů, vícenásobné přerušení, magnetické vyfukování, speciální zhášecí plechy nebo několik pólů zapojených v sérii.
Tento rozdíl se týká vypínacího výkonu, nikoli pouze detekce přetížení. Jističe pro střídavý i stejnosměrný proud mohou využívat tepelné a magnetické spouště, ale vypínací mechanismus, který reaguje na nadproud, nedokazuje, že kontakty dokážou bezpečně přerušit vzniklou stejnosměrnou poruchu. Společnost Schneider Electric činí stejný rozdíl ve svém vysvětlení vypínání střídavých a stejnosměrných jističů v lisovaném pouzdře: střídavý proud těží z průchodu nulou, zatímco stejnosměrný proud vyžaduje dodatečné zhášení oblouku.
Jmenovité hodnoty nejsou zaměnitelné
Jistič označený 230/400 V AC není tím pádem vhodný pro 230 nebo 400 V DC. Stejně tak by jmenovité stejnosměrné napětí nemělo být odvozováno od střídavého napětí pomocí empirického pravidla. Platná jmenovitá hodnota je ta, která je publikována pro konkrétní model, typ proudu, napětí, uspořádání pólů a vypínací charakteristiku.
Zkontrolujte tato označení nebo údaje v technickém listu samostatně:
- jmenovité provozní napětí pro AC, DC nebo obojí;
- jmenovitý proud za stanovených podmínek instalace;
- vypínací schopnost AC nebo DC při příslušném napětí;
- počet pólů a případné požadované sériové zapojení;
- označení přívodu/vývodu nebo polarity;
- vypínací charakteristika nebo nastavení ochrany;
- příslušná produktová norma a certifikace pro cílový trh.
Vypínací schopnost závisí na napětí. Jistič může mít různé hodnoty vypínací schopnosti při různých napětích a nelze předpokládat, že hodnota pro AC platí i pro DC. Zvolená vypínací schopnost musí být minimálně rovna předpokládanému poruchovému proudu v místě instalace podle požadované normy a studie koordinace.
Pro podrobný postup dimenzování použijte příručku VIOX na jak vybrat stejnosměrný (DC) jistič.
Lze jeden jistič použít pro střídavý (AC) i stejnosměrný (DC) proud?
Ano, ale pouze v případě, že výrobce výslovně uvádí, že daný jistič je určen pro obě aplikace.
Legitimní jistič s dvojím jmenovitým napětím by měl poskytovat dostatek informací pro ověření:
- povoleného střídavého napětí a frekvence;
- povoleného stejnosměrného napětí;
- vypínací schopnosti pro každý typ proudu a napětí;
- konfigurace pólů vyžadované pro stejnosměrné jmenovité parametry;
- jakákoli omezení polarity, přívodu/zátěže, uzemnění nebo zapojení;
- příslušná norma nebo certifikace pro instalaci.
Jmenovité hodnoty AC a DC se mohou podstatně lišit. Například stejný rám jističe může mít vyšší povolené střídavé napětí než stejnosměrné, nebo může pro konkrétní stejnosměrnou hodnotu vyžadovat zapojení dvou nebo více pólů do série. Samotná jmenovitá hodnota proudu nemůže stanovit ekvivalenci.
Aplikační příručka UL pro jističe v lisovaném pouzdře (MCCB) tento princip jasně ilustruje: jistič se stejnosměrným jmenovitým napětím musí být pro toto napětí označen a produkty nad určitou hodnotu stejnosměrného napětí mohou vyžadovat sériově zapojené póly a vyznačené schéma zapojení. Toto je důkaz specifický pro daný produkt, nikoli povolení k improvizovanému uspořádání pólů.
Použijte toto rozhodovací pravidlo:
Pokud přesný technický list nebo typový štítek neuvádí vhodnou jmenovitou hodnotu DC a schválené zapojení, považujte zařízení pouze za AC. Pokud neuvádí vhodnou jmenovitou hodnotu AC, nevyvozujte vhodnost pro AC ze stejnosměrného označení.
Polarita DC a směr proudu
Ne všechny DC jističe pracují se směrem proudu stejným způsobem.
Polarizovaný stejnosměrný jistič může využívat permanentní magnet nebo směrovou strukturu pro zhášení oblouku. Když proud protéká zamýšleným směrem, magnetické pole usměrňuje oblouk směrem k zhášecí komoře. Pokud je zařízení zapojeno opačně, než je schválený směr, může sice stále vést normální proud, ale jeho vypínací schopnost může být v kritickém okamžiku ohrožena.
Nepolarizovaný nebo obousměrný stejnosměrný jistič je navržen tak, aby přerušil proud v obou směrech v rámci svých stanovených parametrů. To může být důležité u systémů akumulace energie do baterií a dalších obvodů, kde nabíjecí a vybíjecí proud využívají stejnou cestu. “Nepolarizovaný” však neznamená odstranění limitů pro napětí, proud, vypínací schopnost, zapojení pólů nebo aplikaci.
Nepředpokládejte, že Linka (přívod) znamená kladný pól nebo že Zátěž znamená záporný pól. Označení linka/zátěž (line/load) identifikuje zdrojovou a navazující stranu; kladný/záporný pól identifikuje elektrickou polaritu. Postupujte přesně podle schématu. Podrobné rozlišení naleznete v příručce VIOX Průvodce polaritou stejnosměrných jističů.
Proč některé stejnosměrné jističe používají póly zapojené do série
U některých stejnosměrných jističů jsou dva, tři nebo čtyři póly zapojeny do série, takže zařízení disponuje vícenásobnými kontaktními mezerami a zhášecími komorami. Celkové stejnosměrné napětí je pak řízeno celým testovaným uspořádáním, nikoliv pouze jedním pólem.
To neznamená, že instalatéři mohou u jakéhokoli jističe násobit napětí na pól počtem pólů. Počet pólů, vedení vodičů, uspořádání uzemněné nebo neuzemněné soustavy a polarita musí odpovídat schématu výrobce. Například publikované pokyny společnosti Schneider Electric pro stejnosměrné zapojení volí uspořádání na základě typu stejnosměrné soustavy, jmenovitého napětí a maximálního zkratového proudu; různá uspořádání uzemnění kladou na póly odlišné nároky.
Pro hlubší kontext návrhu viz Výzvy při návrhu 1000V DC jističů (MCB).
Kde se používají střídavé (AC) a stejnosměrné (DC) jističe
Solární FV
FV moduly a stringy produkují stejnosměrný proud, zatímco střídač připojený k síti dodává na své výstupní straně proud střídavý. Ochrana se proto mění v závislosti na hranici přeměny energie.
Nepředpokládejte, že každý FV string vždy vyžaduje jistič. Zda je nadproudová ochrana stringu nutná, závisí na konfiguraci pole, paralelních zdrojových obvodech, dimenzování vodičů, jmenovité hodnotě sériové pojistky modulu, pokynech k zařízení a elektrotechnických normách přijatých pro daný projekt. Pokud je na FV straně použit jistič, ověřte maximální napětí naprázdno korigované na chladné podmínky, předpokládaný poruchový nebo zpětný proud, vypínací schopnost při stejnosměrném proudu, zapojení pólů a polaritu.
Akumulace energie z baterií
Bateriové obvody jsou stejnosměrné a mohou dodávat vysoký, trvalý poruchový proud. Proud se také může obracet mezi nabíjením a vybíjením. Výběr jističe musí být koordinován s napětím bateriového systému, dostupným poruchovým proudem, systémem správy baterií (BMS), stykači, pojistkami, odpojovači a ochrannou architekturou výrobce zařízení.
Nízké jmenovité napětí automaticky neznamená nízké nároky na vypínací schopnost. Používejte vypočtená data nebo data o poruchovém proudu poskytnutá výrobcem, nikoliv obecnou hodnotu.
Nabíjení EV
Instalace napájecího zařízení pro střídavé elektromobily využívá na straně napájení střídavý odbočný obvod. Rychlonabíječka stejnosměrným proudem má střídavý vstup a vnitřní sekci pro převod/výstup stejnosměrného proudu, avšak ochrana uvnitř tohoto zařízení je součástí navržené a certifikované architektury nabíječky. Nevybírejte “stejnosměrný jistič” pro instalaci v terénu na výstupu pro vozidlo pouze na základě jmenovitého výkonu nabíječky; řiďte se konstrukčními a instalačními dokumenty výrobce nabíječky.
Střídavé domovní a průmyslové rozvody
Rozvody v budovách napájené z veřejné sítě, přívody pro střídavé motory, napájení vytápění, ventilace a klimatizace a střídavé výstupy měničů obvykle využívají jističe s požadovaným střídavým napětím, frekvencí, vypínací charakteristikou a vypínací schopností. Kombinované systémy, jako jsou solární systémy s úložištěm, mohou vyžadovat ochranu jak na straně střídavého, tak stejnosměrného proudu, vždy na správné straně měničů nebo střídačů.
Normy a tržní hranice
Rozhodující norma pro výrobek závisí na typu jističe, aplikaci a cílovém trhu. Rozsah normy není důkazem, že konkrétní jistič je certifikován.
| Odkaz | Relevantní rozsah | Praktický dopad |
|---|---|---|
| IEC 60947-2:2024 | Jističe do 1 000 V AC nebo 1 500 V DC pro obsluhu poučenými nebo kvalifikovanými osobami | Běžná reference pro průmyslové nízkonapěťové jističe; ověřte deklarované jmenovité hodnoty a dokumenty o shodě konkrétního výrobku |
| IEC 60898-1 | Střídavé jističe pro domovní a podobné instalace v rámci svého rozsahu | Samotné jmenovité hodnoty AC dle IEC 60898-1 nestanovují vhodnost pro DC |
| IEC 60898-3:2019+A1:2022 | Stejnosměrné jističe pro domovní a podobné instalace v rámci stanovených limitů napětí, proudu a zkratové odolnosti | Poskytuje cestu specifickou pro DC u zařízení v tomto rozsahu |
| Řada UL 489 | Kompaktní jističe a související zařízení pro severoamerické aplikace | Ověřte značku UL, přesnou kategorii, typ napětí/proudu, vypínací schopnost a požadované zapojení pólů pro DC |
Vždy používejte vydání platné v jurisdikci projektu a ověřte certifikát, certifikaci, zkušební protokol a návod k instalaci konkrétního modelu. Nepopisujte celou produktovou řadu jako vyhovující pouze proto, že jeden související model má certifikát.

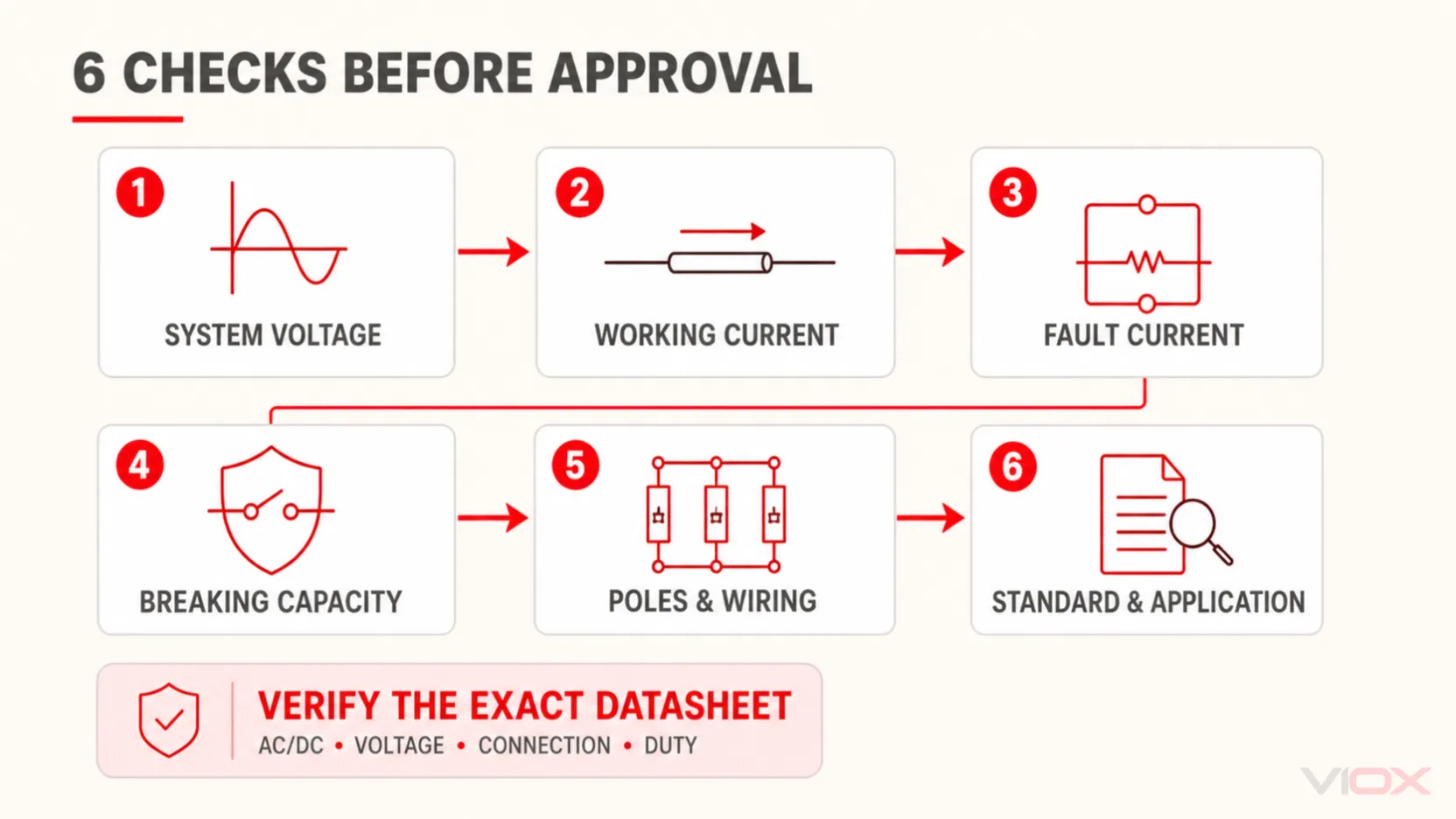

Kontrolní seznam pro výběr střídavého (AC) vs. stejnosměrného (DC) jističe
Před schválením jističe ověřte těchto šest položek:
| Zkontrolujte | Technický dotaz | Podklady ke kontrole |
|---|---|---|
| 1. Systémové napětí | Jaké maximální střídavé nebo stejnosměrné napětí se může vyskytnout, včetně provozních extrémů? | Návrh systému, napětí naprázdno (Voc) fotovoltaiky za studena, maximální napětí baterie, technické údaje zařízení |
| Maximální pracovní proud | Jaký trvalý a abnormální proud musí obvod přenášet a jaká pravidla pro snížení výkonu (derating) se uplatňují? | Výpočet zatížení, proudová zatížitelnost vodičů, platné normy, tabulky snížení výkonu od výrobce |
| Dostupný poruchový proud | Jaký je předpokládaný zkratový proud v místě instalace? | Výpočet poruchového proudu, údaje o zdroji nebo baterii, studie koordinace jištění |
| Vypínací schopnost | Je vypínací schopnost jističe pro střídavý (AC) nebo stejnosměrný (DC) proud dostatečná při daném napětí? | Přesný typový štítek, technický list, certifikát, podklad pro zkoušky |
| 5. Póly a zapojení | Kolik pólů je vyžadováno a musí být zapojeny do série nebo dodržovat polaritu? | Schéma zapojení od výrobce a uspořádání uzemnění systému |
| 6. Norma a použití | Je zařízení schváleno pro daný typ instalace a cílový trh? | Přijatá norma, produktový standard, certifikace/osvědčení, návod k zařízení |
Neschvalujte jistič, pokud je některá z těchto položek neznámá. Shoda v ampérech bez shody ve vypínací schopnosti není přijatelnou metodou náhrady.
Časté chyby u AC/DC jističů
Považování jmenovitého proudu na páčce za kompletní specifikaci
Dva jističe označené 32 A mohou mít odlišné napětí, vypínací schopnost, počet pólů, polaritu, vypínací charakteristiku a normy. Označení ampérů neznamená, že jsou zaměnitelné.
Použití jističe určeného pouze pro AC v DC obvodech
Test přetížení nebo demonstrace ručního spínání nedokazuje bezpečné přerušení DC poruchového proudu. Používejte přesné DC jmenovité hodnoty a pokyny pro zapojení.
Předpoklad, že každý DC jistič je polarizovaný
Některé jsou polarizované, jiné nepolarizované. Čtěte označení a technický list namísto uplatňování univerzálního pravidla zapojení.
Vymýšlení sériového zapojení pólů
Sériové póly mohou podporovat vyšší stejnosměrné napětí pouze tehdy, pokud byl jistič pro toto uspořádání vyhodnocen a označen. Kopírování schématu z jiného modelu není přípustné.
Záměna jističe s odpínačem
Jistič zajišťuje přerušení nadproudu v rámci svých jmenovitých hodnot. Odpínač zajišťuje definovanou izolační funkci. Některá zařízení mohou tyto funkce kombinovat, ale označení výrobku musí potvrzovat obě. Viz DC odpínač vs. DC jistič pro úplné vymezení.
ČASTO KLADENÉ DOTAZY
Jaký je hlavní rozdíl mezi AC a DC jističem?
Hlavním rozdílem je přerušení poruchového proudu. Střídavý proud dosahuje přirozené nuly každou půlperiodu, což napomáhá zhášení oblouku. Stejnosměrný proud nemá žádnou periodickou přirozenou nulu, proto musí jistič k přerušení obvodu využívat testovaný systém zhášení stejnosměrného oblouku a schválené uspořádání pólů.
Lze použít AC jistič pro stejnosměrný proud (DC)?
Pouze pokud má konkrétní jistič výslovné stejnosměrné (DC) jmenovité hodnoty pokrývající systémové napětí, vypínací schopnost, uspořádání pólů, polaritu a aplikaci. Jmenovité napětí nebo proud pouze pro střídavý proud (AC) není dostačující.
Lze stejnosměrný jistič použít pro střídavý proud?
Pouze pokud výrobce pro daný konkrétní model uvádí i odpovídající jmenovité hodnoty pro střídavý proud. Nepředpokládejte, že stejnosměrné jmenovité hodnoty automaticky zahrnují provoz na střídavý proud, protože se mohou lišit produktové normy, vypínací charakteristiky, frekvence, příslušenství a rozsah certifikace.
Proč je stejnosměrný elektrický oblouk obtížnější uhasit?
Stejnosměrný proud periodicky neklesá na nulu. Jistič musí oblouk násilně prodloužit, ochladit, rozdělit nebo posunout, dokud nezanikne, a poté odolat napětí obvodu bez opětovného zapálení.
Jsou všechny stejnosměrné jističe citlivé na polaritu?
Ne. Některé stejnosměrné jističe jsou polarizované, zatímco jiné jsou výslovně nepolarizované nebo obousměrné. Povolený směr proudu určuje typový štítek a technický list konkrétního modelu.
Proč jsou v některých stejnosměrných obvodech zapojeny póly jističe sériově?
Schválené sériové zapojení vytváří několik kontaktních mezer a zhášecích komor, které rozdělují zátěž při přerušení stejnosměrného proudu. Toto řešení je platné pouze v případě, že výrobce specifikuje zapojení pro daný jistič a systémové uspořádání.
Je vypínací schopnost totéž co jmenovitý proud?
Ne. Jmenovitý proud popisuje proudové zatížení, které má jistič přenášet za stanovených podmínek. Vypínací schopnost popisuje maximální předpokládaný poruchový proud, který je jistič schopen přerušit při specifikovaném napětí a typu proudu.
Závěr
Praktický rozdíl mezi střídavými (AC) a stejnosměrnými (DC) jističi není v označení na páčce, ale v kompletně testované vypínací schopnosti. Průchody střídavého proudu nulou napomáhají zhášení oblouku. Přerušení stejnosměrného proudu může vyžadovat odlišné konstrukce pro zhášení oblouku, uspořádání pólů a pravidla polarity.
Vybírejte přesně podle hodnot na štítku a v datovém listu pro AC nebo DC. Jistič s dvojím jmenovitým výkonem může být platný, ale pouze v rámci svých publikovaných parametrů a konfigurací zapojení. U stejnosměrných aplikací před schválením zařízení porovnejte maximální napětí, pracovní proud, předpokládaný poruchový proud, vypínací schopnost, počet pólů, polaritu a příslušnou normu.
Po potvrzení požadavků na stejnosměrný proud si prohlédněte produktovou řadu VIOX DC MCB nebo zašlete systémové napětí, proud, úroveň poruchy, schéma zapojení a cílový trh pro ověření konkrétního modelu.
