এমসিওভি means maximum continuous operating voltage. IEC ডকুমেন্টেশনে, সংশ্লিষ্ট ঢেউ প্রতিরক্ষামূলক ডিভাইস (SPD) রেটিং সাধারণত এভাবে লেখা হয় ইউসি. এটি সর্বোচ্চ RMS ভোল্টেজ যা এর ঘোষিত শর্তাবলির অধীনে একটি নির্দিষ্ট SPD সুরক্ষা মোড জুড়ে অবিচ্ছিন্নভাবে প্রয়োগ করা যেতে পারে।.
ব্যবহারিক নিয়মটি হলো “নমিনাল ভোল্টেজ × একটি সার্বজনীন গুণক” নয়। MCOV বা Uc নির্বাচন করুন প্রতিটি সংযুক্ত মোড জুড়ে যে সর্বোচ্চ অবিচ্ছিন্ন পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ দেখা দিতে পারে—L-N, L-PE, N-PE, অথবা L-L—তারপর আর্থিং ব্যবস্থা, বিশ্বাসযোগ্য স্বাভাবিক ভোল্টেজের তারতম্য, প্রস্তুতকারকের TOV আচরণ এবং এর ফলে প্রাপ্ত Up বা VPR যাচাই করুন।.
যদি MCOV খুব কম হয়, তবে SPD-তে অতিরিক্ত লিকেজ, উত্তাপ, বার্ধক্য বা সংযোগ বিচ্ছিন্ন হওয়ার মতো সমস্যা দেখা দিতে পারে। যদি এটি অপ্রয়োজনীয়ভাবে বেশি হয়, তবে নির্বাচিত ডিভাইসটির ভোল্টেজ-সুরক্ষা স্তর কম অনুকূল হতে পারে। তাই সঠিক মান হলো সেই সর্বনিম্ন ঘোষিত রেটিং, যা প্রকৃত কন্টিনিউয়াস-ভোল্টেজ এবং বৈদ্যুতিক ব্যবস্থার অবস্থার জন্য উপযুক্ত থাকে, কেবল উপলব্ধ সর্বোচ্চ সংখ্যাটি নয়।.
এক মিনিটে MCOV এবং Uc
| শব্দ | মূলত যেখানে ব্যবহৃত হয় | এটি আপনাকে কী জানায় | যা এটি আপনাকে বলে না |
|---|---|---|---|
| এমসিওভি | উত্তর আমেরিকান এবং UL-ভিত্তিক SPD সাহিত্য | একটি নির্দিষ্ট সুরক্ষা মোডের জন্য সর্বোচ্চ অবিচ্ছিন্ন অপারেটিং ভোল্টেজ | সুরক্ষিত সরঞ্জামে অবশিষ্ট ট্রানজিয়েন্ট ভোল্টেজ |
| ইউসি | IEC-ভিত্তিক SPD ডকুমেন্টেশন | SPD টার্মিনাল বা মোডে অবিচ্ছিন্নভাবে অনুমোদিত সর্বোচ্চ RMS ভোল্টেজ | প্রতিটি ভোল্টেজ এবং সময়কালের জন্য TOV উইথস্ট্যান্ড |
| উপরে | IEC-ভিত্তিক ডকুমেন্টেশন | নির্দিষ্ট সার্জ টেস্টের অধীনে ঘোষিত ভোল্টেজ সুরক্ষা স্তর | কন্টিনিউয়াস-ভোল্টেজ সামঞ্জস্য |
| VPR | UL-ভিত্তিক ডকুমেন্টেশন | সুরক্ষা মোড অনুযায়ী নির্ধারিত স্ট্যান্ডার্ডাইজড ভোল্টেজ সুরক্ষা রেটিং | MCOV বা সার্ভিস-ভোল্টেজ উপযোগিতা |
লো-ভোল্টেজ AC SPD-এর জন্য MCOV সাধারণত ভোল্ট AC RMS-এ উল্লেখ করা হয়। এটি নামমাত্র সিস্টেম ভোল্টেজ, ক্ল্যাম্পিং ভোল্টেজ, Up, VPR বা TOV উইথস্ট্যান্ড পয়েন্টের মতো নয়। এটি Uc বনাম Up নির্দেশিকা প্যারামিটার তুলনার বিস্তারিত ব্যাখ্যা প্রদান করে; এই পৃষ্ঠাটি কন্টিনিউয়াস-ভোল্টেজ রেটিং নির্বাচনের উপর আলোকপাত করে।.
IEC 61643-01:2024 লো-ভোল্টেজ SPD-এর জন্য সাধারণ প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতিসমূহ অন্তর্ভুক্ত করে এবং স্পষ্টভাবে একটি সম্পূর্ণ SPD, সুরক্ষার মোড এবং একটি SPD অ্যাসেম্বলিকে পৃথক করে।. IEC 61643-11:2025 AC লো-ভোল্টেজ পাওয়ার SPD-এর ক্ষেত্রে প্রযোজ্য এবং প্রত্যাশিত সিস্টেম, ফল্ট এবং TOV স্ট্রেস বিবেচনা করা আবশ্যক।. IEC 61643-12:2020 AC পাওয়ার SPD-এর নির্বাচন, পরিচালনা, অবস্থান এবং সমন্বয় সংক্রান্ত বিষয়গুলো তুলে ধরে।.
কেন নমিনাল সিস্টেম ভোল্টেজ যথেষ্ট নয়
“230/400 V,” “277/480 V,” বা “480 V”-এর মতো একটি লেবেল প্রতিটি SPD উপাদানের ভোল্টেজ নির্দেশ করে না। চারটি প্রশ্ন উত্তরটি বদলে দেয়:
- প্রথম সংখ্যাটি কি লাইন-টু-নিউট্রাল এবং দ্বিতীয়টি লাইন-টু-লাইন, নাকি শুধুমাত্র লাইন-টু-লাইন ভোল্টেজ উল্লেখ করা হয়েছে?
- উৎসটি কি ওয়াই (wye), ডেল্টা (delta), স্প্লিট ফেজ, নাকি অন্য কোনো বিন্যাসের?
- নিউট্রাল বা সিস্টেম রেফারেন্স কীভাবে গ্রাউন্ড করা হয়েছে—সলিডলি, ইম্পিডেন্সের মাধ্যমে, নাকি ইচ্ছাকৃতভাবে গ্রাউন্ড করা হয়নি?
- প্রতিটি SPD প্রোটেকশন মোড কোন কোন কন্ডাক্টরের সাথে সংযুক্ত?
একটি SPD ভোল্টেজের সংস্পর্শে আসে এর নিজস্ব টার্মিনালগুলোর মধ্যে, সিস্টেম নেমপ্লেটের কোনো বিমূর্ত সংখ্যার সাথে নয়। তাই, L-N, L-PE, N-PE এবং L-L মোডযুক্ত একটি ডিভাইস মোড অনুযায়ী ভিন্ন ভিন্ন MCOV বা VPR মান প্রকাশ করতে পারে। উদাহরণস্বরূপ, UL-এর পাবলিক সার্টিফিকেশন রেকর্ডগুলোতে মূল্যায়িত SPD-এর জন্য একটি সাধারণ ডিভাইস-ব্যাপী মানের পরিবর্তে মোড-ভিত্তিক MCOV এবং VPR মান তালিকাভুক্ত থাকে।.

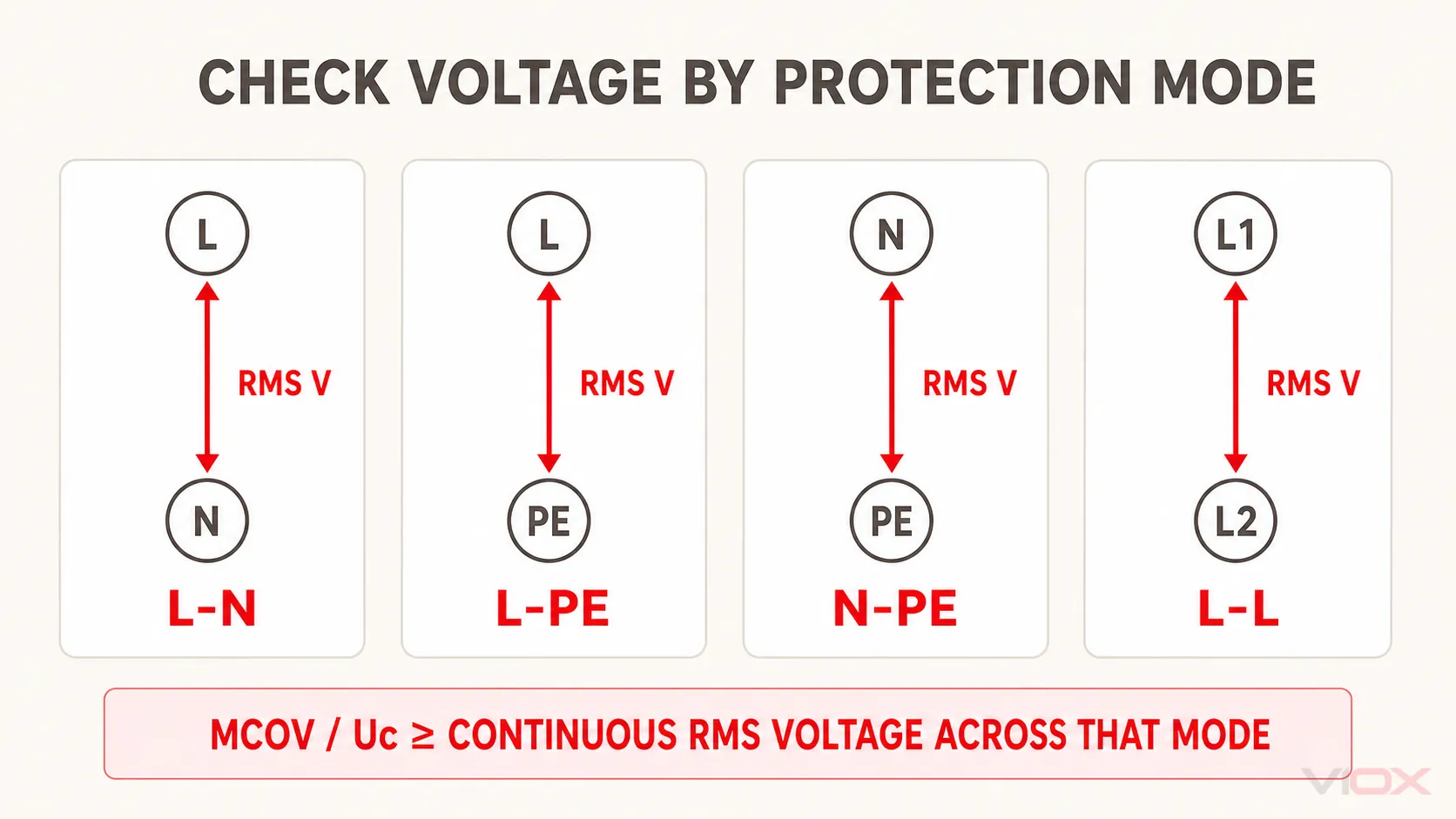

প্রোটেকশন মোড MCOV সংখ্যার আগে আসে
| Protection mode | ভোল্টেজ নির্ধারণের জন্য | সাধারণ নির্বাচনের ভুল |
|---|---|---|
| এল-এন (L-N) | ইনস্টলেশন পয়েন্টে সর্বোচ্চ অবিচ্ছিন্ন লাইন-টু-নিউট্রাল ভোল্টেজ | মডিউলটি কীভাবে সংযুক্ত আছে তা যাচাই না করেই লাইন-টু-লাইন ভোল্টেজ ব্যবহার করা |
| L-PE | সর্বোচ্চ অবিচ্ছিন্ন লাইন-টু-আর্থ ভোল্টেজ, প্রকৃত গ্রাউন্ডিং ব্যবস্থা সহ | প্রতিটি বৈদ্যুতিক ব্যবস্থা এবং ফল্ট কন্ডিশনে এটি সর্বদা L-N এর সমান বলে ধরে নেওয়া |
| N-PE | নিউট্রাল এবং সুরক্ষামূলক আর্থ-এর মধ্যে প্রত্যাশিত অবিচ্ছিন্ন এবং অস্থায়ী ভোল্টেজ | ইনস্টলেশনের সর্বত্র N এবং PE-কে অদলবদলযোগ্য হিসেবে গণ্য করা |
| L-L | সর্বোচ্চ অবিচ্ছিন্ন লাইন-টু-লাইন ভোল্টেজ | একটি লাইন-টু-লাইন সুরক্ষা উপাদানে লাইন-টু-নিউট্রাল Uc মান প্রয়োগ করা |
এই কারণেই শুধুমাত্র ফেজ সংখ্যা দেখে একটি “থ্রি-ফেজ SPD” নির্বাচন করা যায় না। থ্রি-ফেজ SPD সাইজিং গাইড সম্পূর্ণ স্পেসিফিকেশন কভার করে; 3-পোল বনাম 4-পোল SPD গাইড টপোলজি নির্বাচনের বিষয়গুলো কভার করে।.
আর্থিং এবং সোর্স টপোলজি কীভাবে MCOV নির্বাচনকে পরিবর্তন করে
একটি সলিডলি গ্রাউন্ডেড ওয়াই (wye) সিস্টেমে, লাইন-টু-নিউট্রাল এবং সাধারণ লাইন-টু-আর্থ ভোল্টেজ সাধারণত ফেজ ভোল্টেজের উপর ভিত্তি করে হয়, যেখানে লাইন-টু-লাইন মোডগুলো পূর্ণ লাইন ভোল্টেজ প্রদর্শন করে। এই সম্পর্কটি ডেল্টা, IT, হাই-রেজিস্ট্যান্স-গ্রাউন্ডেড বা অন্য কোনো ইম্পিডেন্স-গ্রাউন্ডেড সিস্টেমে অপরিবর্তিতভাবে প্রয়োগ করা যায় না।.
আর্থ ফল্টের সময়, একটি আনগ্রাউন্ডেড বা ইম্পিডেন্স-গ্রাউন্ডেড সিস্টেমের একটি সুস্থ ফেজ আর্থের সাপেক্ষে উল্লেখযোগ্যভাবে বৃদ্ধি পেতে পারে। এই পরিস্থিতিটি অবিচ্ছিন্ন পরিষেবা, একটি নির্দিষ্ট অস্থায়ী ওভারভোল্টেজ (TOV), নাকি এমন একটি ফল্ট যা নির্দিষ্ট সময়ের মধ্যে সমাধান করতে হবে, তা সিস্টেমের ডিজাইন এবং প্রযোজ্য নিয়মের উপর নির্ভর করে। তাই SPD নির্বাচনের ক্ষেত্রে অবশ্যই প্রস্তুতকারকের কনফিগারেশন টেবিল এবং সেই বিন্যাসের জন্য TOV ঘোষণা ব্যবহার করতে হবে—প্রতিটি পণ্যের ক্ষেত্রে অনুমাননির্ভর ১.৭৩ গুণক প্রয়োগ করা যাবে না।.
উত্তর আমেরিকার সরঞ্জামের জন্য, Eaton-এর প্রকাশিত SPD নির্দেশিকা কনফিগারেশনের উপর নির্ভরশীলতা তুলে ধরে: এটি শুধুমাত্র সেখানেই ওয়াই-কনফিগারড SPD ব্যবহারের পরামর্শ দেয় যেখানে নিউট্রাল শারীরিকভাবে সংযুক্ত এবং সলিডলি গ্রাউন্ডেড থাকে, এবং এটি ইম্পিডেন্স-গ্রাউন্ডেড সিস্টেমগুলোকে উপযুক্ত ডেল্টা কনফিগারেশনে ব্যবহারের নির্দেশ দেয়। এটি প্রস্তুতকারকের প্রয়োগ নির্দেশিকা, যা সঠিক পণ্যের তালিকা, সিস্টেম স্টাডি বা স্থানীয় কোডের বিকল্প নয়।.
IEC অ্যাপ্লিকেশনের জন্য, এই দুটি পরীক্ষা আলাদা করুন:
- অবিচ্ছিন্ন-ভোল্টেজ পরীক্ষা: Uc অবশ্যই সংযুক্ত মোড জুড়ে অবিচ্ছিন্নভাবে উপস্থিত ভোল্টেজের জন্য উপযুক্ত হতে হবে;
- TOV চেক: SPD-এর ঘোষিত রেসপন্স অবশ্যই উল্লিখিত টেম্পোরারি ভোল্টেজ, স্থায়িত্ব, মোড এবং সিস্টেমের অবস্থার সাথে সামঞ্জস্যপূর্ণ হতে হবে।.
পুরো TOV মানকে Uc-এর মধ্যে জোরপূর্বক অন্তর্ভুক্ত করবেন না, যদি না অ্যাপ্লিকেশনের নথিপত্রে SPD-কে সেই ভোল্টেজে ক্রমাগত সচল রাখার প্রয়োজন হয়। TOV উইথস্ট্যান্ড, সেফ ফেইলিওর এবং কন্টিনিউয়াস অপারেশন হলো ভিন্ন ভিন্ন ঘোষণা। দেখুন নিবেদিত টেম্পোরারি ওভারভোল্টেজ এবং SPD গাইড সেই সীমার জন্য।.

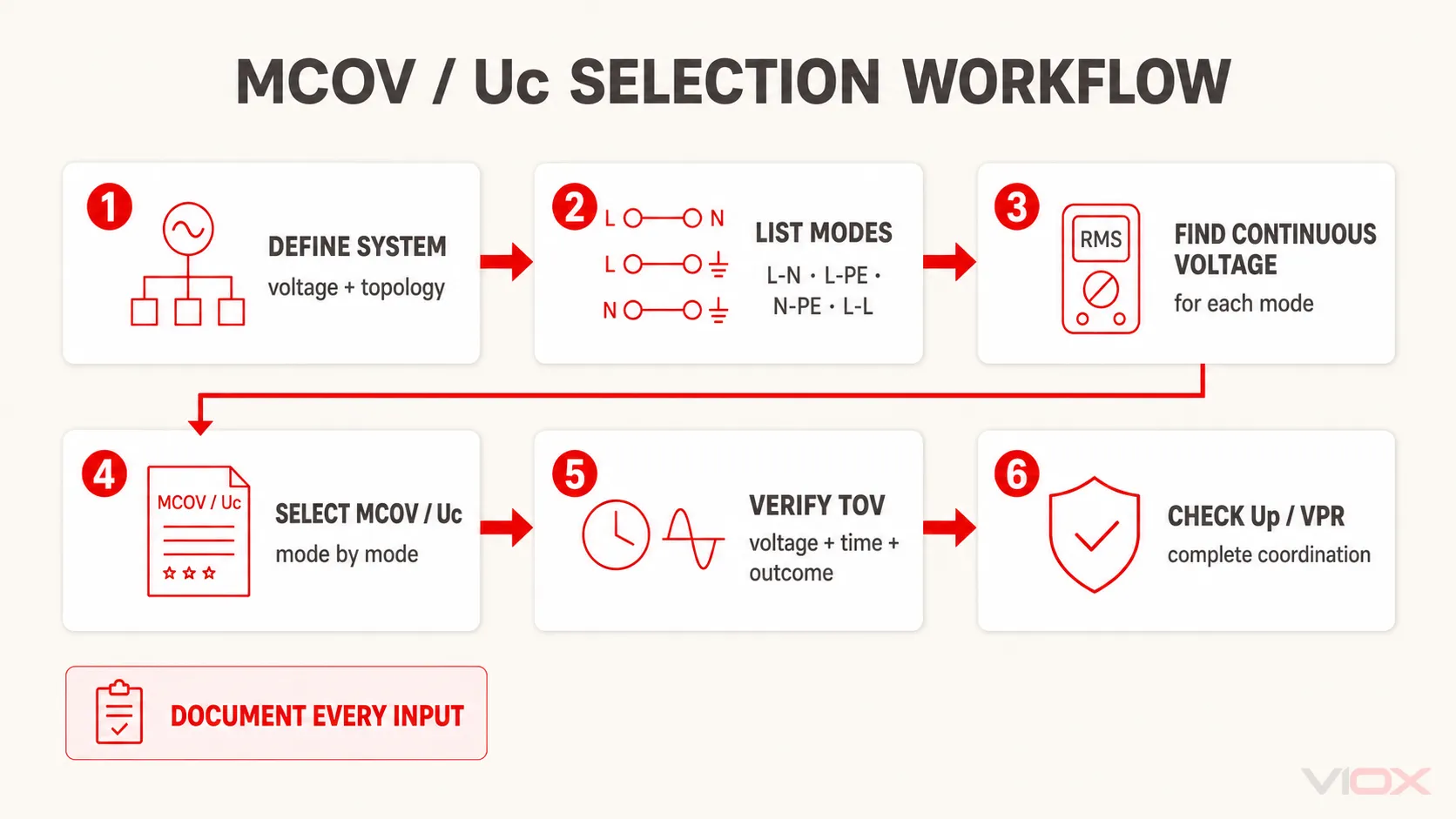

SPD-এর জন্য MCOV বা Uc নির্বাচনের ছয়টি ধাপ
১. বৈদ্যুতিক ব্যবস্থা রেকর্ড করুন, শুধুমাত্র এর নামমাত্র ভোল্টেজ নয়
নথিভুক্ত করুন:
- AC বা DC;
- নামমাত্র এবং সর্বোচ্চ প্রত্যাশিত কন্টিনিউয়াস ভোল্টেজ;
- ফ্রিকোয়েন্সি এবং উৎসের ধরন;
- সিঙ্গেল ফেজ, স্প্লিট ফেজ, ওয়াই (wye), ডেল্টা, অথবা অন্য কোনো টপোলজি;
- প্রযোজ্য ক্ষেত্রে TN, TT, IT, সলিড গ্রাউন্ডিং, অথবা ইম্পিডেন্স গ্রাউন্ডিং;
- নিউট্রালের প্রাপ্যতা এবং বন্ডিং পয়েন্ট;
- জেনারেটর, UPS, কনভার্টার, অথবা বিকল্প-উৎস অপারেটিং মোড।.
শুধুমাত্র কন্ডাক্টরের সংখ্যা বা প্যানেল লেবেল থেকে বিন্যাস অনুমান করবেন না। সিঙ্গেল-লাইন ডায়াগ্রাম ব্যবহার করুন এবং উৎস ও বন্ডিং স্কিম যাচাই করুন।.
২. প্রস্তাবিত SPD-তে প্রতিটি প্রোটেকশন মোডের তালিকা করুন
পণ্যের টপোলজিকে প্রকৃত টার্মিনাল জোড়ায় রূপান্তর করুন। উদাহরণস্বরূপ, একটি 3+1 বিন্যাস প্রতিটি অভ্যন্তরীণ উপাদানে 4+0 বিন্যাসের মতো একই অবিচ্ছিন্ন ভোল্টেজ প্রয়োগ করে না। লক্ষ্য হলো একটি মোড শিডিউল তৈরি করা, যেমন:
| মোড | সংযুক্ত কন্ডাক্টরসমূহ | সর্বোচ্চ প্রত্যাশিত অবিচ্ছিন্ন RMS ভোল্টেজ | প্রার্থী MCOV/Uc | যাচাইকৃত? |
|---|---|---|---|---|
| L1-N | L1 থেকে N | প্রকল্পের মান | ডেটাশিট মান | হ্যাঁ/না |
| L2-N | L2 থেকে N | প্রকল্পের মান | ডেটাশিট মান | হ্যাঁ/না |
| L3-N | L3 থেকে N | প্রকল্পের মান | ডেটাশিট মান | হ্যাঁ/না |
| N-PE | N থেকে PE | প্রকল্পের শর্ত | ডেটাশিট ঘোষণা | হ্যাঁ/না |
এই ওয়ার্কশিটটি ইচ্ছাকৃতভাবে খালি রাখা হয়েছে। সঠিক পরিসংখ্যানগুলো প্রকৃত ইনস্টলেশন এবং নির্দিষ্ট SPD ডেটাশিট অনুযায়ী হবে।.
৩. প্রতিটি মোডের জন্য সর্বোচ্চ কন্টিনিউয়াস ভোল্টেজ নির্ধারণ করুন
স্বাভাবিক কার্যক্রমে উপস্থিত থাকতে পারে এমন সর্বোচ্চ নির্ভরযোগ্য পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ ব্যবহার করুন। নথিবদ্ধ সাপ্লাই টলারেন্স, ট্রান্সফরমার ট্যাপ, ভোল্টেজ রেগুলেশন, জেনারেটর বা UPS মোড এবং প্রকল্পের সাথে প্রাসঙ্গিক অপারেটিং শর্তগুলো বিবেচনা করুন।.
একটি নির্দিষ্ট 10%, 15%, বা 25% মার্জিন কোনো আঞ্চলিক সুপারিশ বা প্রস্তুতকারকের উদাহরণে থাকতে পারে। এটি কোনো সর্বজনীন IEC বা UL সিলেকশন ফর্মুলা নয়। যদি কোনো মার্জিন ব্যবহার করা হয়, তবে তার উৎস রেকর্ড করুন এবং নিশ্চিত করুন যে এটি নির্বাচিত পণ্য এবং বৈদ্যুতিক ব্যবস্থার জন্য প্রযোজ্য।.
৪. এমন একটি ঘোষিত MCOV/Uc নির্বাচন করুন যা কন্টিনিউয়াস অপারেশন কভার করে
প্রতিটি মোডের জন্য:
ঘোষিত MCOV বা Uc ≥ ওই মোড জুড়ে প্রত্যাশিত সর্বোচ্চ কন্টিনিউয়াস RMS ভোল্টেজ
এই অসমতাটি একটি সামঞ্জস্যতা যাচাইকরণ, কোনো সম্পূর্ণ SPD সিলেকশন ফর্মুলা নয়। নির্বাচিত রেটিংটিকে অবশ্যই প্রস্তুতকারকের অনুমোদিত সঠিক বৈদ্যুতিক ব্যবস্থা কনফিগারেশনের সাথে মিলতে হবে। L-N এর জন্য উল্লিখিত MCOV-কে অন্য কোনো মোডের সাথে মেশাবেন না বা এমনটি ধরে নেবেন না যে একটি মডিউলের মান সম্পূর্ণ অ্যাসেম্বলিকে বর্ণনা করে।.
৫. TOV আচরণ আলাদাভাবে যাচাই করুন
পণ্যের TOV টেবিল বা কার্ভ পরীক্ষা করুন:
- প্রয়োগকৃত ভোল্টেজ;
- সময়কাল;
- সুরক্ষা মোড;
- আর্থিং বা ফল্ট কন্ডিশন;
- ঘোষিত ফলাফল, যেমন উইথস্ট্যান্ড (withstand) বা নিরাপদ ফেইলিয়র;
- প্রয়োজনীয় আপস্ট্রিম বা ব্যাকআপ সুরক্ষা।.
যদি ডেটাশিট-এ শর্ত এবং ফলাফল উল্লেখ না করে শুধুমাত্র “TOV resistant” দেওয়া থাকে, তবে অনুপস্থিত প্রযুক্তিগত নথিপত্র চেয়ে নিন। অজানা TOV ঘোষণার ক্ষতিপূরণ করার জন্য সাধারণ TOV গুণক ব্যবহার করে MCOV-এর মান বাড়ানো উচিত নয়।.
৬. Up বা VPR এবং স্পেসিফিকেশনের বাকি অংশ পুনরায় পরীক্ষা করুন
অপ্রয়োজনীয়ভাবে উচ্চ MCOV/Uc-এর সাথে উচ্চতর লিমিটিং বা সুরক্ষা স্তরের সম্পর্ক থাকতে পারে। নিশ্চিত করুন যে Up বা VPR সরঞ্জামের ইমপালস উইথস্ট্যান্ড এবং সম্পূর্ণ ইনস্টলেশন পথের সাথে সামঞ্জস্যপূর্ণ। এরপর SPD টাইপ, In, Imax বা Iimp, শর্ট সার্কিট ঘোষণা যেমন SCCR বা Isccr, ব্যাকআপ ফিউজ বা সার্কিট ব্রেকার, সংযোগের দৈর্ঘ্য, স্ট্যাটাস ইন্ডিকেশন এবং পরিবেশগত রেটিং যাচাই করুন।.
দ্য SPD ডেটাশিট গাইড সম্পূর্ণ গ্রহণযোগ্যতা ক্রম প্রদান করে।.
ওয়ার্কড চেক ১: গ্রাউন্ডেড-ওয়াই ডিস্ট্রিবিউশন বোর্ড
ধরে নিন একটি প্রজেক্টে একটি গ্রাউন্ডেড-ওয়াই সোর্স এবং L-N, L-PE, N-PE, এবং L-L সুরক্ষা মোডসহ একটি প্রস্তাবিত SPD রয়েছে। সঠিক প্রক্রিয়াটি হলো:
- সিস্টেমের লাইন-টু-নিউট্রাল এবং লাইন-টু-লাইন ভোল্টেজ রেকর্ড করুন;
- চারটি মোড টাইপের প্রতিটির আড়াআড়ি সর্বোচ্চ কন্টিনিউয়াস ভোল্টেজ নির্ধারণ করুন;
- প্রতিটি মোডের ঘোষিত MCOV/Uc তার নিজ নিজ কন্টিনিউয়াস ভোল্টেজের চেয়ে কম নয় কিনা তা যাচাই করুন;
- প্রকৃত আর্থিং সিস্টেমের জন্য পণ্যটির TOV আচরণ পরীক্ষা করুন;
- সুরক্ষিত সরঞ্জাম এবং ইনস্টলেশন ডিজাইনের সাথে মোড অনুযায়ী Up বা VPR তুলনা করুন।.
প্রকাশিত পণ্যের রেকর্ডগুলো দেখায় কেন একটি একক সংখ্যা যথেষ্ট নয়। একজন প্রস্তুতকারক একই সিস্টেম কনফিগারেশনে L-N এর জন্য একটি নিম্ন MCOV এবং L-L এর জন্য একটি উচ্চ মান ঘোষণা করতে পারেন। সেই সংখ্যাগুলো শুধুমাত্র সেই নির্দিষ্ট মডেলের জন্য প্রমাণ—অন্য কোনো SPD-এর জন্য এটি কোনো লুকআপ টেবিল নয়।.
ওয়ার্কড চেক ২: ডেল্টা বা ইম্পিডেন্স-গ্রাউন্ডেড সিস্টেম
একটি থ্রি-ওয়্যার ডেল্টা বা ইম্পিডেন্স-গ্রাউন্ডেড সিস্টেমের জন্য, লাইন-টু-লাইন ভোল্টেজকে √3 দিয়ে ভাগ করে শুরু করবেন না। প্রথমে নির্ধারণ করুন যে SPD আসলে কোন কন্ডাক্টর এবং রেফারেন্স পয়েন্টগুলোর সাথে সংযুক্ত, এবং স্বাভাবিক অপারেশন ও প্রাসঙ্গিক আর্থ-ফল্ট অবস্থার সময় প্রতিটি মোড কী পরিমাণ ভোল্টেজ অনুভব করতে পারে।.
তারপর নিশ্চিত করুন যে সঠিক SPD-টি সেই কনফিগারেশনের জন্য তালিকাভুক্ত বা ঘোষিত হয়েছে। একটি স্ল্যাশ-রেটেড ওয়াই (wye) ডিভাইস বা এমন কোনো পণ্য যার জন্য সলিডলি গ্রাউন্ডেড নিউট্রাল প্রয়োজন, সেটিকে শুধুমাত্র এর সংখ্যাসূচক MCOV যথেষ্ট বেশি মনে হলেই উপযুক্ত বলে ধরে নেওয়া যাবে না। কনফিগারেশন অনুমোদন এবং ভোল্টেজ রেটিং উভয়ই প্রয়োজনীয়।.
এই উদাহরণটি আরও দেখায় কেন পূর্বের “গ্রাউন্ডেড বনাম আনগ্রাউন্ডেড MCOV সূত্রটি” অনিরাপদ: এটি পণ্যের টপোলজি, মোড-নির্দিষ্ট রেটিং, TOV ফলাফল এবং ইনস্টলেশন কাঠামোকে উপেক্ষা করে একটি গ্রহণযোগ্য সংখ্যা প্রদান করতে পারে।.

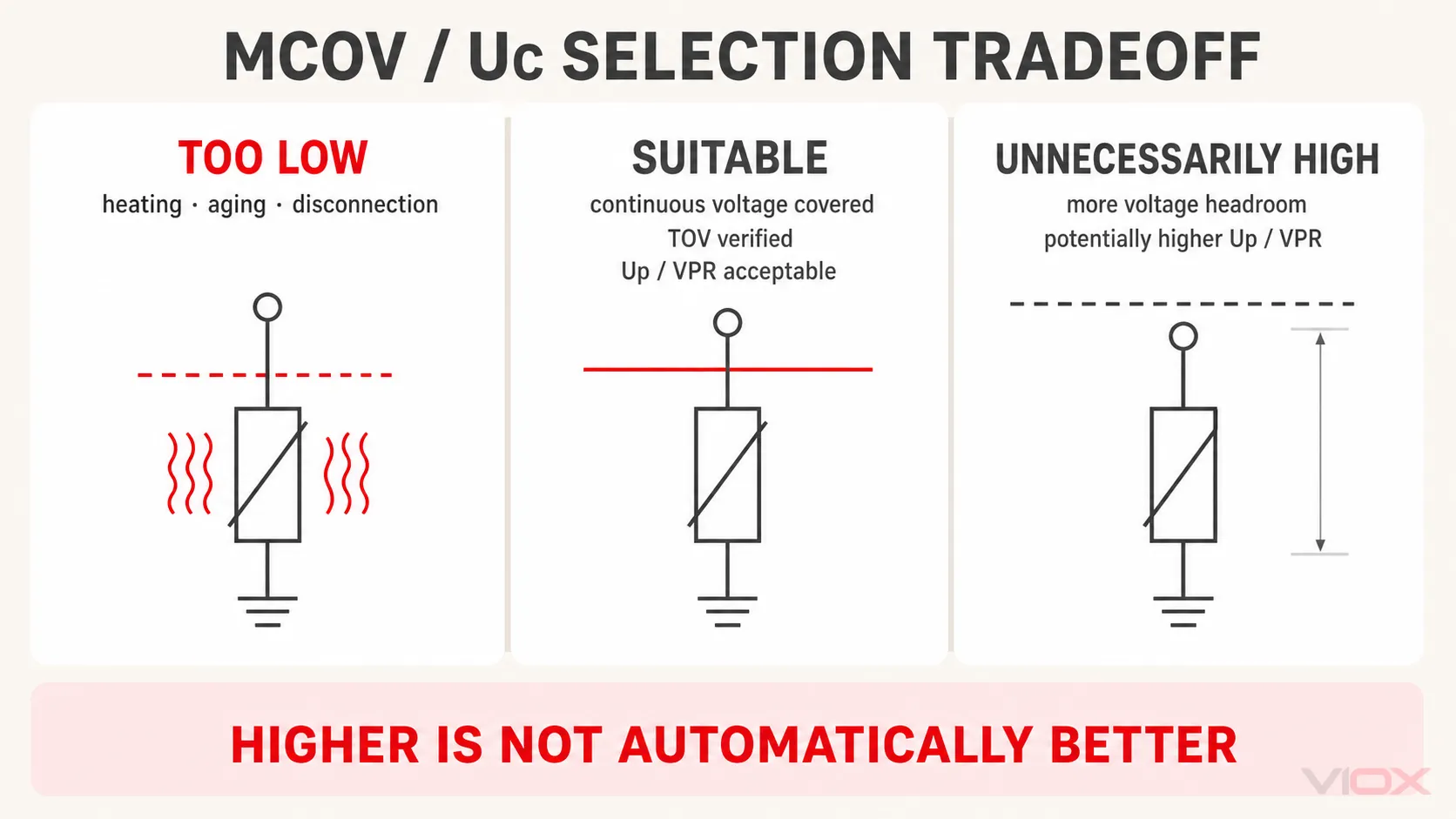

MCOV খুব কম বা খুব বেশি হলে কী ঘটে?
| নির্বাচন | সম্ভাব্য ফলাফল | প্রকৌশলগত ব্যাখ্যা |
|---|---|---|
| খুব কম | লিকেজ বৃদ্ধি, উত্তাপ, MOV-এর দ্রুত বার্ধক্য, থার্মাল ডিসকানেকশন, অথবা স্বাভাবিক বা সাময়িক ভোল্টেজ স্ট্রেসের অধীনে ব্যর্থতা | কন্টিনিউয়াস-ভোল্টেজ সামঞ্জস্যতা পূরণ হয় না |
| উপযুক্ত | সর্বোচ্চ প্রত্যাশিত কন্টিনিউয়াস মোড ভোল্টেজে স্থিতিশীল অপারেশন, নথিভুক্ত TOV আচরণ এবং গ্রহণযোগ্য Up/VPR সহ | নির্বাচনের ভোল্টেজ-রেটিং অংশটি সমর্থনযোগ্য |
| অপ্রয়োজনীয়ভাবে বেশি | আরও বেশি কন্টিনিউয়াস-ভোল্টেজ হেডরুম, কিন্তু সম্ভাব্য উচ্চতর Up/VPR বা কম অনুকূল সুরক্ষা মার্জিন | “উচ্চতর” মানেই স্বয়ংক্রিয়ভাবে “উত্তম” নয়; ইনসুলেশন কোঅর্ডিনেশন পুনরায় পরীক্ষা করুন |
MCOV কোনো লাইফ রেটিংও নয়। সার্জের ইতিহাস, তাপীয় পরিবেশ, অভ্যন্তরীণ উপাদানের ডিজাইন, ডিসকানেক্টরের আচরণ এবং সার্জ-কারেন্ট ডিউটি সার্ভিস লাইফকে প্রভাবিত করে। MCOV-কে In, Imax, Iimp বা রক্ষণাবেক্ষণের মানদণ্ডের বিকল্প হিসেবে ব্যবহার করবেন না।.
সাধারণ MCOV সিলেকশন ত্রুটিসমূহ
MCOV-কে ক্ল্যাম্পিং ভোল্টেজ হিসেবে গণ্য করা
MCOV/Uc কন্টিনিউয়াস-ভোল্টেজ সামঞ্জস্যতা নির্ধারণ করে। Up বা VPR নির্দিষ্ট পরীক্ষার অধীনে সার্জ-ভোল্টেজ সীমাবদ্ধতাকে বর্ণনা করে। SPD-এর নন-লিনিয়ার উপাদানগুলো একটি নির্দিষ্ট MCOV থ্রেশহোল্ডে আদর্শ সুইচের মতো আচরণ করে না।.
শুধুমাত্র নামমাত্র লাইন ভোল্টেজ থেকে নির্বাচন করা
একই নামমাত্র লাইন ভোল্টেজ বিভিন্ন সোর্স এবং গ্রাউন্ডিং ব্যবস্থাকে বর্ণনা করতে পারে। সংযুক্ত মোড এবং অনুমোদিত সিস্টেম কনফিগারেশন অনুযায়ী ভোল্টেজ নির্বাচন করুন।.
একটি সার্বজনীন TOV গুণক প্রয়োগ করা
TOV ভোল্টেজ, স্থায়িত্ব, সুরক্ষা মোড, সিস্টেমের অবস্থা এবং ফলাফলের দ্বারা সংজ্ঞায়িত হয়। নামমাত্র ভোল্টেজকে একটি সাধারণ গুণক দিয়ে গুণ করলেই এটি প্রমাণিত হয় না যে পণ্যটি প্রত্যাশিত ঘটনাটি সহ্য করতে পারবে।.
অন্য প্রস্তুতকারকের টেবিল কপি করা
কনফিগারেশন লেবেল এবং মোড রেটিংগুলো পণ্য-নির্দিষ্ট। সঠিক মডেল এবং বাজারের জন্য সুনির্দিষ্ট ডেটাশিট, নির্দেশাবলী, সার্টিফিকেট বা লিস্টিং রেকর্ড ব্যবহার করুন।.
MCOV সর্বোচ্চ করা এবং Up বা VPR উপেক্ষা করা
অতিরিক্ত কন্টিনিউয়াস-ভোল্টেজ হেডরুম সুরক্ষা-স্তরের সিদ্ধান্তকে দুর্বল করতে পারে। পর্যাপ্ত MCOV/Uc নির্বাচন করুন, তারপর সম্পূর্ণ সুরক্ষামূলক সমন্বয় অপ্টিমাইজ করুন।.
লো-ভোল্টেজ SPD এবং মিডিয়াম-ভোল্টেজ অ্যারেস্টারের নিয়ম মিশ্রিত করা
এই নির্দেশিকাটি IEC 61643/UL 1449 প্রেক্ষাপটের মধ্যে লো-ভোল্টেজ পাওয়ার SPD সম্পর্কিত। মিডিয়াম-ভোল্টেজ সার্জ অ্যারেস্টারগুলো ভিন্ন স্ট্যান্ডার্ড, সিস্টেম স্টাডি, রেটিং এবং TOV সমন্বয় ব্যবহার করে। তাদের সূত্র এবং টেবিলগুলো লো-ভোল্টেজ SPD স্পেসিফিকেশনে অন্তর্ভুক্ত করা উচিত নয়।.
MCOV/Uc ডেটাশিট এবং RFQ চেকলিস্ট
একটি SPD গ্রহণ করার আগে, প্রতিটি সুরক্ষা মোডের জন্য একটি সম্পূর্ণ সারি দাবি করুন:
| প্রয়োজনীয় ফিল্ড | গ্রহণযোগ্যতা সংক্রান্ত প্রশ্ন |
|---|---|
| номинальное системное напряжение | এটি কি L-N, L-L, অথবা উভয়কেই বর্ণনা করে? |
| সর্বোচ্চ কন্টিনিউয়াস সিস্টেম ভোল্টেজ | কোন নথিভুক্ত শর্তটি এই মান নির্ধারণ করে? |
| উৎস এবং আর্থিং ব্যবস্থা | টপোলজিটি কি স্পষ্টভাবে চিহ্নিত এবং পণ্যটির জন্য অনুমোদিত? |
| সুরক্ষা মোড | কোন টার্মিনাল জোড়াগুলো সুরক্ষিত? |
| মোড অনুযায়ী MCOV/Uc | প্রতিটি মান কি সেই মোড জুড়ে অবিচ্ছিন্ন RMS ভোল্টেজের অন্তত সমান? |
| TOV ঘোষণা | ভোল্টেজ, সময়কাল, মোড, শর্ত এবং ফলাফল কি উল্লেখ করা হয়েছে? |
| মোড অনুযায়ী Up বা VPR | সুরক্ষার স্তরটি কি সরঞ্জাম এবং ইনস্টলেশনের জন্য গ্রহণযোগ্য? |
| শর্ট সার্কিট ঘোষণা | SCCR বা প্রযোজ্য IEC ঘোষণা যেমন Isccr কি ইনস্টলেশন এবং ব্যাকআপ সুরক্ষার সাথে সমন্বিত? |
| পণ্য মান (Product standard) | সঠিক মডেলটি কি প্রযোজ্য IEC, UL, বা জাতীয় কাঠামোর অধীনে মূল্যায়ন করা হয়েছে? |
| ব্যাকআপ সুরক্ষা | প্রয়োজনীয় ফিউজ বা সার্কিট ব্রেকার কি উল্লেখ করা আছে এবং তা কি সহজলভ্য? |
যদি কোনো সরবরাহকারী মোড-নির্দিষ্ট ভোল্টেজ ডেটা বা অনুমোদিত বৈদ্যুতিক ব্যবস্থা কনফিগারেশন প্রদান করতে না পারে, তবে ডিভাইসটি অনুমোদন করার জন্য শুধুমাত্র MCOV সংখ্যা যথেষ্ট নয়।.
সচরাচর জিজ্ঞাস্য
বৈদ্যুতিক ব্যবস্থায় MCOV বলতে কী বোঝায়?
MCOV মানে সর্বোচ্চ অবিচ্ছিন্ন অপারেটিং ভোল্টেজ। একটি SPD-এর ক্ষেত্রে, এটি হলো সেই সর্বোচ্চ RMS ভোল্টেজ যা ঘোষিত শর্তাবলির অধীনে নির্দিষ্ট সুরক্ষা মোড জুড়ে অবিচ্ছিন্নভাবে প্রয়োগ করা যেতে পারে।.
MCOV কি Uc-এর সমান?
সাধারণ লো-ভোল্টেজ SPD ব্যবহারে এগুলি একই কন্টিনিউয়াস-ভোল্টেজ নির্বাচনের উদ্দেশ্য পূরণ করে।. ইউসি হলো IEC প্রতীক; এমসিওভি উত্তর আমেরিকান এবং UL-ভিত্তিক সাহিত্যে এটি সাধারণ। সর্বদা সঠিক ডেটাশিটে থাকা পরিভাষা এবং পরীক্ষার কাঠামো অনুসরণ করুন।.
MCOV কি নামমাত্র ভোল্টেজের চেয়ে বেশি হওয়া উচিত?
এটি প্রাসঙ্গিক প্রোটেকশন মোড জুড়ে প্রত্যাশিত সর্বোচ্চ কন্টিনিউয়াস RMS ভোল্টেজের চেয়ে কম হওয়া উচিত নয়। যেহেতু নামমাত্র ভোল্টেজের মধ্যে সমস্ত অপারেটিং তারতম্য অন্তর্ভুক্ত থাকে না, তাই ঘোষিত MCOV/Uc সাধারণত নামমাত্র ভোল্টেজের উপরে থাকে—তবে প্রয়োজনীয় পার্থক্যটি অবশ্যই প্রকৃত বৈদ্যুতিক ব্যবস্থা এবং প্রযোজ্য নির্দেশিকা থেকে আসতে হবে, কোনো সর্বজনীন শতাংশ থেকে নয়।.
MCOV কি TOV-এর চেয়ে বেশি হওয়া প্রয়োজন?
স্বয়ংক্রিয়ভাবে নয়। MCOV/Uc কন্টিনিউয়াস অপারেশন কভার করে। TOV আচরণ একটি নির্দিষ্ট অস্থায়ী ভোল্টেজ, সময়কাল, মোড এবং ফলাফলের জন্য মূল্যায়ন করা হয়। প্রতিটি অস্থায়ী মানকে একটি নতুন কন্টিনিউয়াস রেটিং হিসেবে গণ্য না করে আলাদা TOV ঘোষণা যাচাই করুন।.
উচ্চতর MCOV SPD কি সর্বদা ভালো?
না। উচ্চতর MCOV অবিচ্ছিন্ন-ভোল্টেজ সহনশীলতা বৃদ্ধি করতে পারে, তবে এর সাথে উচ্চতর Up বা VPR থাকতে পারে। প্রয়োজনীয় সার্জ-প্রোটেকশন লেভেল বজায় রেখে পর্যাপ্ত অবিচ্ছিন্ন-ভোল্টেজ সক্ষমতা নির্বাচন করুন।.
MCOV কি কোনো সূত্রের সাহায্যে নির্বাচন করা যায়?
একটি সমীকরণ দিয়ে পরীক্ষা করা যেতে পারে যে MCOV/Uc অন্তত সর্বোচ্চ অবিচ্ছিন্ন মোড ভোল্টেজের সমান কি না, তবে কোনো সর্বজনীন গুণক (multiplier) নির্বাচনের প্রক্রিয়া সম্পন্ন করে না। টপোলজি, গ্রাউন্ডিং, মোড, TOV আচরণ, পণ্যের অনুমোদন এবং Up/VPR-এর জন্য আলাদাভাবে যাচাইকরণের প্রয়োজন হয়।.
নির্বাচনের সিদ্ধান্ত
MCOV বা Uc নির্বাচন করুন প্রতিটি মোডের জন্য আলাদাভাবে. । L-N, L-PE, N-PE বা L-L জুড়ে অবিচ্ছিন্নভাবে কী ভোল্টেজ উপস্থিত থাকে তা নির্ধারণ করুন; নিশ্চিত করুন যে নির্দিষ্ট SPD এবং টপোলজিটি উৎস এবং আর্থিং ব্যবস্থার জন্য অনুমোদিত; তারপর আলাদাভাবে TOV আচরণ এবং Up/VPR পরীক্ষা করুন। এই পদ্ধতিটি কোনো সাধারণ গুণকের আড়ালে সিস্টেমের অনুমান লুকিয়ে না রেখে একটি যুক্তিযুক্ত স্পেসিফিকেশন তৈরি করে।.
একটি ইন্ডাস্ট্রিয়াল SPD কোটেশনের জন্য, VIOX-কে সিঙ্গেল-লাইন ডায়াগ্রাম, নামমাত্র এবং সর্বোচ্চ অবিচ্ছিন্ন ভোল্টেজ, ফ্রিকোয়েন্সি, উৎস এবং আর্থিং ব্যবস্থা, প্রয়োজনীয় প্রোটেকশন মোড, SPD টাইপ, TOV প্রয়োজনীয়তা, Up/VPR লক্ষ্যমাত্রা, শর্ট সার্কিট লেভেল এবং ব্যাকআপ-প্রোটেকশনের বিবরণ পাঠান। উপলব্ধ তথ্য পর্যালোচনা করুন VIOX সার্জ প্রোটেক্টিভ ডিভাইস শুধুমাত্র এই সিস্টেম ইনপুটগুলো নির্ধারিত হওয়ার পরেই।.
টেকনিক্যাল রেফারেন্স
- IEC 61643-01:2024 — লো-ভোল্টেজ সার্জ প্রোটেক্টিভ ডিভাইস, পার্ট 01
- IEC 61643-11:2025 — AC লো-ভোল্টেজ বৈদ্যুতিক ব্যবস্থার সাথে সংযুক্ত SPD
- IEC 61643-12:2020 — AC পাওয়ার SPD নির্বাচন এবং প্রয়োগের নীতিমালা
- UL Solutions — ওভারভোল্টেজ প্রোটেকশন
- UL Product iQ — পাবলিক মোড-নির্দিষ্ট SPD রেটিংয়ের উদাহরণ
- Eaton — সার্জ প্রোটেকশন FAQ
- Phoenix Contact — সার্জ প্রোটেকশনের মৌলিক বিষয়সমূহ
এই নির্দেশিকাটি স্পেসিফিকেশন পর্যালোচনায় সহায়তা করে; এটি কোনো এনার্জাইজড টেস্টিং বা ইনস্টলেশন পদ্ধতি নয়। চূড়ান্ত নির্বাচনের ক্ষেত্রে অবশ্যই সঠিক পণ্যের ডকুমেন্টেশন, সিস্টেম স্টাডি, প্রযোজ্য ইনস্টলেশন নিয়মাবলী এবং যোগ্য প্রকৌশলীর পর্যালোচনা অনুসরণ করতে হবে।.
