في التركيبات الكهربائية الحديثة، تعتبر السلامة ذات أهمية قصوى. مع ازدياد تعقيد الأنظمة الكهربائية وتزايد الطلب على الطاقة، أصبحت الحماية من المخاطر الكهربائية أكثر أهمية من أي وقت مضى. هناك جهازان أساسيان - قواطع التيار المتبقي مع حماية من التيار الزائد (RCBO) وأجهزة الكشف عن الأعطال القوسية (AFDD) - يلعبان أدوارًا متميزة ولكنها متكاملة في حماية الأرواح والممتلكات. بالنسبة للمحترفين في مجال المعدات الكهربائية B2B، فإن فهم الفرق بين هذين الجهازين أمر بالغ الأهمية لتصميم تركيبات كهربائية آمنة ومتوافقة وموثوقة.
يستكشف هذا الدليل الشامل الاختلافات الأساسية بين RCBO و AFDD، وتطبيقاتهما المحددة، وكيفية عملهما معًا لتوفير حماية كهربائية شاملة في البيئات السكنية والتجارية والصناعية.
ما هو RCBO (قاطع التيار المتبقي مع حماية من التيار الزائد)؟
التعريف والوظيفة الأساسية
RCBO هو جهاز حماية كهربائية متطور يجمع بين وظيفتي أمان حاسمتين في وحدة واحدة مدمجة. فهو يدمج قدرات قاطع الدائرة المصغر (MCB) و قاطع التيار المتبقي (RCD), ، مما يوفر حماية من التيار الزائد واكتشاف تسرب التيار الأرضي. هذه الآلية المزدوجة للحماية تجعل RCBOs ضرورية للتركيبات الكهربائية الحديثة حيث تكون كفاءة المساحة والسلامة الشاملة من الأولويات.
تتمثل الوظيفة الأساسية لـ RCBO في حماية الدوائر الكهربائية من ثلاثة مخاطر رئيسية:
- ظروف التحميل الزائد: عندما يتجاوز التيار السعة المقدرة للدائرة
- دوائر كهربائية قصيرة: عندما تتلامس الموصلات الحية والمحايدة بشكل مباشر
- تيارات التسرب الأرضي: عندما يتسرب التيار إلى الأرض من خلال عزل تالف أو معدات معيبة
كيف تعمل RCBOs
تعمل RCBOs باستخدام آليتي حماية متميزتين تعملان بالتوازي:
حماية من التيار الزائد: يستخدم مكون MCB آليات تعثر حرارية ومغناطيسية لاكتشاف وتعطيل تدفق التيار الزائد. يستجيب العنصر الحراري لظروف التحميل الزائد المستمرة، بينما يوفر العنصر المغناطيسي حماية فورية ضد الدوائر القصيرة.
الكشف عن التيار المتبقي: يراقب مكون RCD باستمرار توازن التيار بين الموصلات الحية والمحايدة. في الظروف العادية، يجب أن تكون هذه التيارات متساوية. عند حدوث عطل - مثل تسرب التيار من خلال عزل تالف أو لمس شخص لموصل حي - يكتشف RCBO هذا الاختلال ويفصل الدائرة في غضون أجزاء من الألف من الثانية، عادةً 30 مللي أمبير أو أقل للحماية الشخصية.
أنواع وتصنيفات RCBO
يتم تصنيف RCBOs إلى عدة أنواع بناءً على حساسيتها للأشكال الموجية المختلفة:
- نوع التكييف: يكتشف التيارات المتبقية AC فقط
- النوع أ: يكتشف التيارات المتبقية AC و DC النبضية (ضروري للإلكترونيات الحديثة)
- النوع ب: يكتشف التيارات المتبقية AC و DC النبضية و DC السلسة (ضروري لشحن المركبات الكهربائية والتركيبات الشمسية)
- النوع F: حماية محسنة للتطبيقات ذات الاضطرابات عالية التردد
ما هو AFDD (جهاز الكشف عن الأعطال القوسية)؟
التعريف والوظيفة الأساسية
جهاز الكشف عن الأعطال القوسية (AFDD) هو جهاز أمان كهربائي متخصص مصمم لاكتشاف وتخفيف الأقواس الكهربائية الخطرة التي يمكن أن تسبب الحرائق. على عكس قواطع الدائرة التقليدية التي تستجيب للتيار الزائد أو التسرب الأرضي، تستخدم AFDDs تقنية المعالجات الدقيقة المتقدمة لتحديد التوقيعات الكهربائية الفريدة للأعطال القوسية الخطرة قبل أن تتمكن من إشعال المواد المحيطة.
تحدث الأعطال القوسية عندما يقفز التيار الكهربائي عبر فجوات في الموصلات التالفة، مما يخلق حرارة موضعية شديدة يمكن أن تتجاوز 6000 درجة مئوية - وهي درجة حرارة كافية لإشعال العزل والخشب والمواد القابلة للاشتعال الأخرى. يمكن أن تنتج هذه الأقواس الخطرة عن:
- تلف أو تدهور عزل الأسلاك
- وصلات مفكوكة أو متآكلة
- كابلات مسحوقة أو مثقوبة
- تلف القوارض للأسلاك
- حوادث DIY (مثل الحفر من خلال الكابلات)
كيف تعمل AFDDs

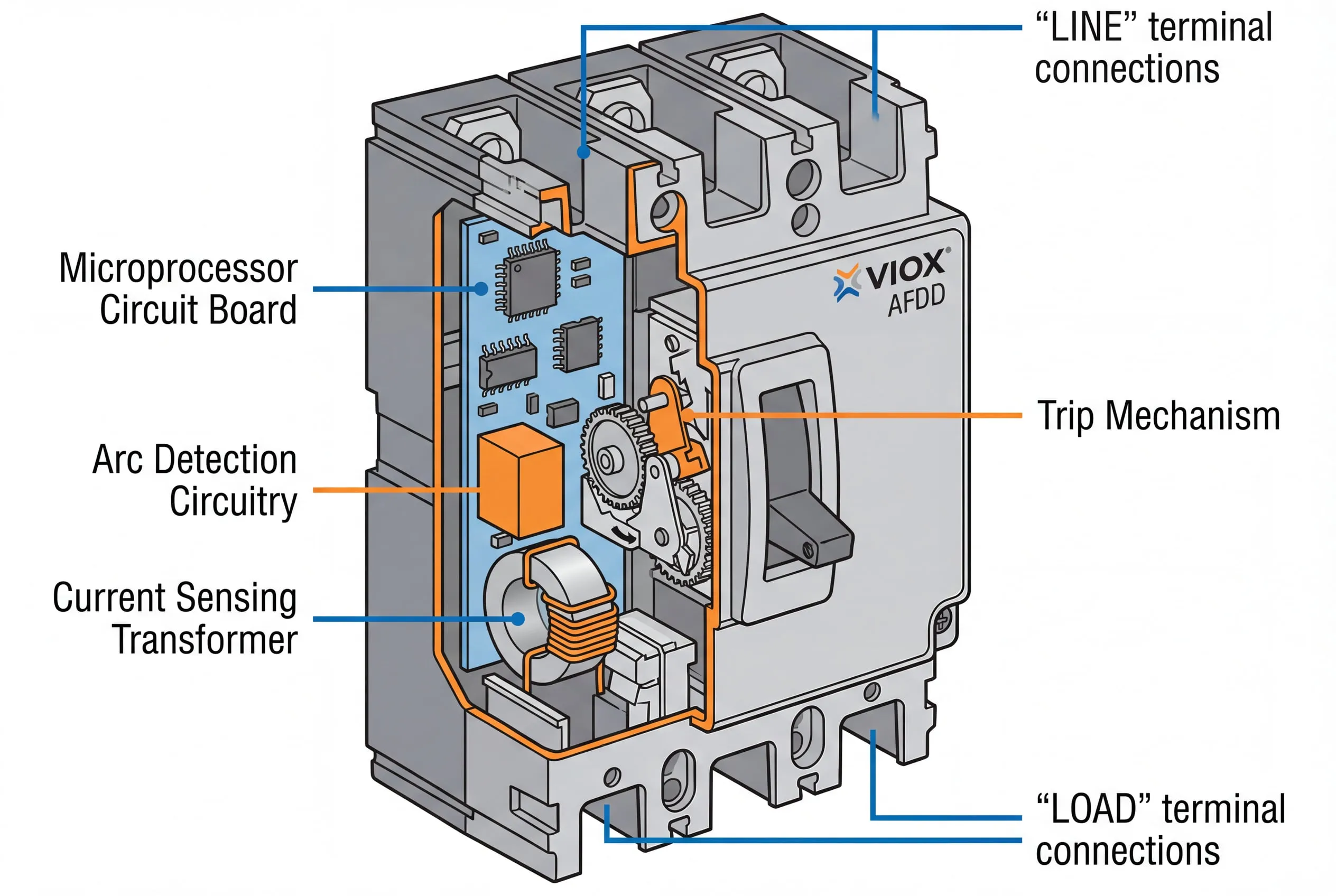

تستخدم AFDDs أنظمة كشف إلكترونية متطورة تحلل باستمرار الأشكال الموجية الكهربائية على الدوائر المحمية. تميز تقنية المعالجات الدقيقة بين:
التقوس العادي: أقواس غير ضارة يتم إنتاجها أثناء عمليات التبديل الروتينية، مثل تلك الموجودة في مفاتيح الإضاءة أو فرش المحركات أو توصيلات الأجهزة.
التقوس الخطير: أنماط القوس الخطرة التي تميز الأقواس المتسلسلة (في الموصلات المكسورة) والأقواس المتوازية (بين الموصلات)، والتي تشير إلى ظروف عطل خطيرة.
عند اكتشاف عطل قوس خطير، يستجيب AFDD عن طريق:
- تحليل التوقيع الكهربائي للقوس ومدته
- التحقق من أن القوس يتجاوز معلمات العتبة الآمنة
- فصل الدائرة على الفور (عادةً في غضون 120 مللي ثانية)
- منع القوس من الوصول إلى درجات الحرارة التي يمكن أن تبدأ فيها الحرائق
معايير والتزام AFDD
يجب أن تتوافق AFDDs مع المعيار الدولي IEC 62606, ، الذي يحدد:
- متطلبات السلامة لأجهزة الكشف عن الأعطال القوسية
- خصائص الأداء وإجراءات الاختبار
- أوقات الاستجابة وعتبات الحساسية
- طرق البناء ومعايير التشغيل
الاختلافات الرئيسية بين RCBO و AFDD
يعد فهم الاختلافات الأساسية بين هذين الجهازين أمرًا ضروريًا لتصميم النظام الكهربائي المناسب.
مقارنة تركيز الحماية
| أسبكت | RCBO | AFDD |
|---|---|---|
| الحماية الأولية | التيار الزائد والتسرب الأرضي | كشف أعطال القوس الكهربائي |
| نوع الخطر | الصدمة الكهربائية وتلف المعدات | الحرائق الكهربائية |
| طريقة الكشف | حجم التيار وعدم التوازن | تحليل الشكل الموجي |
| وقت الاستجابة | أجزاء من الألف من الثانية (30-300 مللي ثانية) | سريع (عادة <120 مللي ثانية) |
| التكنولوجيا | كهروميكانيكي/إلكتروني | يعتمد على المعالجات الدقيقة |
مقارنة المواصفات الفنية
| الميزة | RCBO | AFDD |
|---|---|---|
| المعايير | IEC 61009، IEC 62423 | IEC 62606 |
| الحساسية | عدم توازن التيار (عادة 30 مللي أمبير) | توقيعات الأعطال القوسية |
| التركيب | وحدة المستهلك القياسية | منشأ الدائرة المحمية |
| الحجم | مدمجة (1-2 وحدة) | متغيرة (1-2 وحدة) |
| التكلفة | معتدل | أعلى |
| خطر التعثر الكاذب | منخفض مع الاختيار المناسب | ضئيل مع التكنولوجيا الحديثة |
قدرات الكشف
كشف قاطع التيار المتبقي مع وظيفة الحماية من التيار الزائد (RCBO):
- تيارات الحمل الزائد التي تتجاوز السعة المقدرة
- تيارات الدائرة القصيرة (تيار عالي فوري)
- تيارات التسرب الأرضي (عادة ≥30 مللي أمبير)
- الأعطال الأرضية
كشف جهاز الكشف عن أعطال القوس الكهربائي (AFDD):
- أعطال القوس التسلسلي (الموصلات المكسورة)
- أعطال القوس المتوازي (موصل إلى موصل)
- تواقيع القوس عالية التردد
- ظروف التقوس الخطرة المستمرة
التطبيقات وحالات الاستخدام
متى يتم استخدام قاطع التيار المتبقي مع وظيفة الحماية من التيار الزائد (RCBO)
تعتبر قواطع التيار المتبقي مع وظيفة الحماية من التيار الزائد (RCBO) ضرورية للتركيبات الكهربائية التي تتطلب حماية شاملة من التيار الزائد والصدمات:
التطبيقات السكنية:
- دوائر مآخذ التيار
- دوائر الإضاءة
- دوائر المطبخ والحمام
- التركيبات الكهربائية الخارجية
- حماية الدائرة الفردية في وحدات المستهلك
التطبيقات التجارية:
- توزيع الكهرباء في المكاتب
- بيئات البيع بالتجزئة
- المباني التجارية الصغيرة
- توزيع طاقة مركز البيانات
- مرافق الرعاية الصحية
التطبيقات الصناعية:
- دوائر التحكم في الماكينة
- توزيع الإضاءة والطاقة
- مآخذ الورش
- تركيبات التحكم في العمليات
- إمدادات الطاقة المؤقتة
متى يتم استخدام جهاز الكشف عن أعطال القوس الكهربائي (AFDD)
يوصى أو يُطلب باستخدام أجهزة الكشف عن أعطال القوس الكهربائي (AFDD) على وجه التحديد للتركيبات التي بها خطر حريق مرتفع:
التطبيقات الإلزامية (وفقًا للمواصفة BS 7671:2018+A2:2022):
- المباني السكنية عالية الخطورة (HRRBs) - المباني التي يزيد ارتفاعها عن 18 مترًا أو 6 طوابق أو أكثر
- المنازل متعددة الإشغال (HMOs)
- أماكن إقامة الطلاب المبنية لهذا الغرض
- دور الرعاية والمباني المماثلة
التطبيقات الموصى بها:
- الدوائر النهائية للتيار المتردد أحادية الطور التي تزود مآخذ التيار (≤32 أمبير)
- المباني ذات الإطارات الخشبية
- العقارات ذات الأسلاك المخفية
- المباني ذات الأسقف المصنوعة من القش أو الإنشاءات القابلة للاحتراق
- أماكن النوم
- المواقع التي يصعب فيها الإخلاء (مثل المباني الشاهقة)
التطبيقات عالية القيمة:
- المتاحف والمعارض
- المباني التاريخية
- مراكز البيانات وغرف الخوادم
- العقارات ذات المحتويات التي لا يمكن تعويضها
مقارنة بيئة التطبيق
| البيئة | قاطع التيار المتبقي مع وظيفة الحماية من التيار الزائد (RCBO) مطلوب | جهاز الكشف عن أعطال القوس الكهربائي (AFDD) موصى به |
|---|---|---|
| سكني قياسي | نعم | أوصت |
| سكني شاهق (≥18 م) | نعم | إلزامي |
| مكاتب تجارية | نعم | أوصت |
| المنشآت الصناعية | نعم | حالة بحالة |
| بناء الإطار الخشبي | نعم | يوصى به بشدة |
| العقارات المسقوفة بالقش | نعم | يوصى به بشدة |
| دور الرعاية / المستشفيات | نعم | إلزامي |
| المباني التاريخية | نعم | يوصى به بشدة |
فوائد كل جهاز
فوائد قاطع التيار المتبقي مع وظيفة الحماية من التيار الزائد (RCBO)
- حماية مزدوجة: يجمع بين الحماية من التيار الزائد والتسرب الأرضي في جهاز واحد مدمج
- كفاءة الفضاء: يقلل من متطلبات حجم وحدة المستهلك مقارنة بأجهزة قاطع الدائرة المصغر (MCB) وقاطع التيار المتبقي (RCD) المنفصلة
- الحماية الانتقائية: تمنع حماية الدائرة الفردية إغلاق التثبيت بأكمله أثناء الأعطال
- فعالة من حيث التكلفة: أكثر اقتصادا من تركيب أجهزة حماية منفصلة
- تقليل وقت التوقف: عزل الأعطال يقتصر على الدائرة المتأثرة فقط
- المرونة: متوفر بأنواع متعددة (A، AC، B) لتطبيقات متنوعة
- تكنولوجيا مثبتة: عقود من الأداء الموثوق به في الميدان
فوائد جهاز الكشف عن الأعطال القوسية (AFDD)
- الوقاية من الحرائق: يكتشف الأعطال القوسية التي لا يمكن للقواطع التقليدية تحديدها
- إنذار مبكر: يحدد تدهور الأسلاك قبل حدوث فشل كارثي
- حماية الممتلكات: يمنع الحرائق التي قد تسبب أضرارًا جسيمة
- سلامة الأرواح: يحمي السكان من الإصابات والوفيات المرتبطة بالحرائق
- مزايا التأمين: قد يقلل من أقساط التأمين على الممتلكات المزودة بحماية AFDD
- قانون الامتثال: يفي بأحدث لوائح السلامة الكهربائية
- التكنولوجيا المتقدمة: يوفر الكشف القائم على المعالج الدقيق حماية متطورة
حماية مدمجة: RCBO + AFDD
لتحقيق أقصى قدر من السلامة، تدمج التركيبات الكهربائية الحديثة بشكل متزايد حماية RCBO و AFDD. تتوفر عدة طرق:
خيارات التكامل
أجهزة RCBO+AFDD مدمجة: يقدم بعض المصنّعين وحدات فردية تدمج كلتا التقنيتين، مما يوفر:
- كشف أعطال القوس الكهربائي
- الحماية من التيار الزائد
- حماية من تسرب التيار الأرضي
- تركيب موفر للمساحة
- تبسيط الأسلاك
تركيب جهاز منفصل: استخدام أجهزة RCBO و AFDD منفصلة على نفس الدائرة:
- RCBO للحماية من التيار الزائد والصدمات الكهربائية
- AFDD للكشف عن الأعطال القوسية
- مرونة معيارية
- استكشاف الأخطاء وإصلاحها بشكل أسهل
مقارنة طبقات الحماية
| طبقة الحماية | RCBO فقط | AFDD فقط | RCBO+AFDD مدمج |
|---|---|---|---|
| الحماية من التحميل الزائد | ✓ | ✗ | ✓ |
| حماية من قصر الدائرة الكهربائية | ✓ | ✗ | ✓ |
| حماية من تسرب التيار الأرضي | ✓ | ✗ | ✓ |
| كشف أعطال القوس الكهربائي | ✗ | ✓ | ✓ |
| الوقاية من الحرائق | جزئي | ✓ | ✓ |
| الحماية من الصدمات الكهربائية | ✓ | ✗ | ✓ |
| الحماية الشاملة | جيد | محدودة | شاملة |
معايير الاختيار للمهنيين الكهربائيين
عوامل اختيار RCBO
- التصنيف الحالي: مطابقة لمتطلبات حمل الدائرة (6A-63A نموذجي)
- اختيار النوع: اختر AC أو A أو B بناءً على المعدات المتصلة
- الحساسية: حدد عتبة التيار المتبقي المناسبة (30mA للحماية الشخصية)
- القدرة الاستيعابية: ضمان تصنيف كافٍ للتيار القصير للتركيب
- التصديق: التحقق من الامتثال للمعيار IEC 61009 أو المعايير المحلية
عوامل اختيار AFDD
- متطلبات الامتثال: التحقق من المتطلبات الإلزامية لنوع المبنى
- نوع الدائرة: تحمي AFDDs عادةً دوائر مقابس التيار ≤32A
- اندماج: قرر بين الأجهزة المستقلة أو المدمجة RCBO+AFDD
- التكلفة والمنفعة: تقييم خطر الحريق مقابل تكلفة الجهاز
- التصديق: ضمان الامتثال للمعيار IEC 62606
المعايير والامتثال التنظيمي
المعايير الدولية
| الجهاز | المعيار الأساسي | معايير إضافية |
|---|---|---|
| RCBO | IEC 61009-1 | IEC 62423، BS EN 61009 |
| AFDD | IEC 62606 | BS EN 62606 |
| الأجهزة المدمجة | IEC 61009-1 + IEC 62606 | اللوائح المحلية |
المتطلبات الإقليمية
المملكة المتحدة/أوروبا: BS 7671:2018+A2:2022 (لوائح الأسلاك الطبعة الثامنة عشرة)
- يوصى باستخدام RCBOs لحماية الدوائر الفردية
- AFDDs إلزامية لـ HRRBs و HMOs
- يوصى باستخدام AFDDs لجميع دوائر مقابس التيار
دولي: IEC 60364-4-42
- يوصى باستخدام أجهزة الكشف عن القوس الكهربائي (AFDDs) للتخفيف من مخاطر الحريق.
- يحدد التركيب في منشأ الدائرة.
- يحدد بيئات التطبيق.
الأسئلة الشائعة (FAQ)
1. هل يمكن لقاطع التيار المتبقي مع حماية من التيار الزائد (RCBO) اكتشاف أعطال القوس الكهربائي؟
لا، قواطع التيار المتبقي مع حماية من التيار الزائد (RCBOs) القياسية لا يمكنها اكتشاف أعطال القوس الكهربائي. تم تصميم قواطع التيار المتبقي مع حماية من التيار الزائد للحماية من حالات التيار الزائد (الأحمال الزائدة والدوائر القصيرة) وتيارات التسرب الأرضي، لكنها تفتقر إلى تقنية المعالجات الدقيقة اللازمة لتحديد التوقيعات الكهربائية المحددة لأعطال القوس الكهربائي الخطيرة. للحماية من أعطال القوس الكهربائي، أنت بحاجة إلى جهاز كشف أعطال القوس الكهربائي (AFDD) مخصص أو جهاز RCBO+AFDD مدمج.
2. هل أحتاج إلى كل من RCBO و AFDD على نفس الدائرة؟
يعتمد ذلك على متطلبات التثبيت الخاصة بك. للحصول على حماية شاملة، الحل المثالي هو إما:
- أجهزة RCBO و AFDD منفصلة مثبتة معًا، أو
- وحدة RCBO+AFDD مدمجة تدمج كلتا الوظيفتين
يوفر هذا المزيج حماية كاملة ضد التيار الزائد والصدمات الكهربائية والحرائق الناتجة عن أعطال القوس الكهربائي. بالنسبة للمباني السكنية عالية الخطورة والمباني متعددة الإشغال (HMOs)، أصبحت هذه الحماية المدمجة إلزامية الآن في العديد من الولايات القضائية.
3. هل أجهزة AFDDs عرضة للتعثر المزعج؟
تم تصميم أجهزة كشف القوس الكهربائي (AFDDs) الحديثة المزودة بتقنية المعالجات الدقيقة المتقدمة للتمييز بين التقوس التشغيلي الطبيعي (من المفاتيح، وفرش المحركات، وما إلى ذلك) وأعطال القوس الخطيرة. في حين أن تصميمات AFDD المبكرة كانت تعاني من بعض مشكلات التعثر الخاطئ، فإن أجهزة الجيل الحالي من الشركات المصنعة ذات السمعة الطيبة مثل VIOX Electric قد قللت بشكل كبير من التعثر المزعج من خلال خوارزميات تحليل شكل الموجة المتطورة. يقلل التثبيت والاختيار المناسبان للجهاز من الرحلات الخاطئة.
4. ما هو فرق التكلفة النموذجي بين RCBO و AFDD؟
عادةً ما تكون أجهزة الكشف عن القوس الكهربائي (AFDDs) أغلى بـ 3 إلى 5 مرات من قواطع التيار المتبقي مع التيار الزائد (RCBOs) القياسية نظرًا لتقنية المعالجات الدقيقة المتقدمة وخوارزميات الكشف المتطورة. ومع ذلك، تتناقص التكاليف مع زيادة الاعتماد. يكلف قاطع التيار المتبقي مع التيار الزائد (RCBO) النموذجي ما بين 15 إلى 40 جنيهًا إسترلينيًا، بينما يكلف جهاز الكشف عن القوس الكهربائي (AFDD) ما بين 80 إلى 150 جنيهًا إسترلينيًا، وتتراوح تكلفة الأجهزة المدمجة (RCBO + AFDD) بين 100 إلى 180 جنيهًا إسترلينيًا. على الرغم من التكاليف الأولية المرتفعة، غالبًا ما تبرر فوائد منع الحرائق وتوفير التأمين المحتمل الاستثمار.
5. هل يمكنني تثبيت أجهزة AFDDs في التركيبات الكهربائية الحالية؟
نعم، يمكن تعديل أجهزة AFDDs في التركيبات الحالية أثناء ترقيات وحدة المستهلك أو تعديلات الدائرة. ومع ذلك، تشمل الاعتبارات:
- المساحة المتاحة في وحدة المستهلك (تتطلب أجهزة AFDDs عادةً عرض وحدة واحدة أو وحدتين)
- التوافق مع أجهزة الحماية الحالية
- ملاءمة نوع الدائرة (عادةً لدوائر مأخذ التيار ≤32 أمبير)
- تحليل التكلفة والفوائد بناءً على تقييم مخاطر الحريق
استشر كهربائيًا مؤهلاً لتقييم متطلبات التثبيت الخاصة بك.
6. كيف يمكنني اختبار أجهزة RCBOs و AFDDs؟
اختبار RCBO:
- اضغط على زر الاختبار المدمج شهريًا للتحقق من التشغيل الميكانيكي
- يجب أن يتعثر الجهاز على الفور عند اختباره
- يجب أن يتحقق الاختبار الاحترافي من أوقات التعثر ومستويات الحساسية
- يوصى بالفحص السنوي للتركيبات الهامة
اختبار AFDD:
- استخدم زر الاختبار المدمج للتحقق من تشغيل الجهاز
- يتطلب الاختبار الاحترافي معدات اختبار أعطال القوس الكهربائي المتخصصة
- يجب أن يؤكد الاختبار اكتشاف كل من أعطال القوس الكهربائي المتسلسلة والمتوازية
- اتبع توصيات الشركة المصنعة لتردد الاختبار
لا تعتمد أبدًا على أزرار الاختبار فقط - الفحص والاختبار الاحترافيان ضروريان لضمان استمرار الحماية.
الختام
إن فهم الفرق بين RCBO و AFDD أمر بالغ الأهمية للمهنيين الكهربائيين الذين يصممون تركيبات آمنة ومتوافقة. في حين أن RCBOs توفر حماية أساسية ضد التيار الزائد ومخاطر الصدمات الكهربائية، فإن AFDDs توفر الوقاية المتخصصة من الحرائق من خلال الكشف المتقدم عن أعطال القوس الكهربائي. تخدم هذه الأجهزة وظائف تكميلية وليست متنافسة.
من أجل السلامة الكهربائية المثلى، تتبنى التركيبات الحديثة بشكل متزايد استراتيجيات حماية مجمعة، باستخدام كل من تقنيات RCBO و AFDD. مع تطور اللوائح وتزايد صرامة معايير سلامة المباني، سيصبح هذا النهج الشامل للحماية الكهربائية ممارسة قياسية.
تظل VIOX Electric ملتزمة بتصنيع أجهزة حماية كهربائية عالية الجودة تلبي المعايير الدولية وتتجاوز توقعات الصناعة. توفر مجموعتنا من RCBOs و AFDDs وأجهزة الحماية المجمعة للمهنيين الكهربائيين حلولاً موثوقة لأي متطلبات تركيب.
للحصول على المواصفات الفنية أو إرشادات اختيار المنتج أو دعم التطبيق، اتصل بالفريق الفني في VIOX Electric. نحن هنا لمساعدتك في تصميم تركيبات كهربائية أكثر أمانًا.
