Khối phân phối điện là một thiết bị kết nối điện nhận một nguồn cấp điện đầu vào và phân phối nó đến nhiều mạch đầu ra. Thiết bị này được sử dụng bên trong tủ điều khiển, hộp phân phối, máy móc, hệ thống ô tô, hệ thống pin và thiết bị DC hạ thế để giúp việc đi dây điện gọn gàng hơn, an toàn hơn và dễ bảo trì hơn.
Nói một cách đơn giản, khối phân phối điện giải quyết vấn đề sau:
Một cáp nguồn đi vào tủ điện, nhưng nhiều thiết bị hoặc mạch nhánh lại cần nguồn điện.
Thay vì chồng nhiều dây dẫn dưới một cực đấu nối, gây ra các mối nối không an toàn hoặc tạo ra hệ thống dây điện lộn xộn, khối phân phối cung cấp một cực đầu vào xác định và nhiều cực đầu ra. Thanh dẫn điện bên trong khối truyền dòng điện từ đầu vào đến các đầu ra, trong khi vỏ cách điện giúp tách biệt các dây dẫn mang điện khỏi cấu trúc tủ và các mạch lân cận.
Ý nghĩa của khối phân phối điện trong nháy mắt
| Câu hỏi của người dùng | Câu trả lời ngắn gọn |
|---|---|
| Khối phân phối điện là gì? | Một thiết bị phân phối một nguồn điện đầu vào cho nhiều mạch đầu ra |
| Khối phân phối điện có chức năng gì? | Nó giúp sắp xếp hệ thống dây điện nhánh và giảm bớt các mối nối hoặc các đầu cực chồng chéo |
| Khối phân phối điện có phải là thiết bị bảo vệ không? | Không phải lúc nào cũng vậy. Các khối không có cầu chì chỉ phân phối điện; các khối có cầu chì bổ sung thêm chức năng bảo vệ nhánh |
| Nó có giống với cầu đấu dây (terminal block) không? | Không. Cầu đấu dây chủ yếu dùng để kết nối các dây dẫn; khối phân phối điện dùng để chia nguồn điện |
| Nó có giống với thanh cái (busbar) không? | Không. Thanh cái là một vật dẫn điện chung; khối phân phối điện là một thiết bị kết nối được đóng gói với các đầu cực xác định. |
| PDB có giống với PDU không? | Thông thường là không. PDB thường có nghĩa là khối phân phối điện (power distribution block); PDU thường có nghĩa là thiết bị phân phối điện (power distribution unit), đặc biệt là trong các trung tâm dữ liệu. |

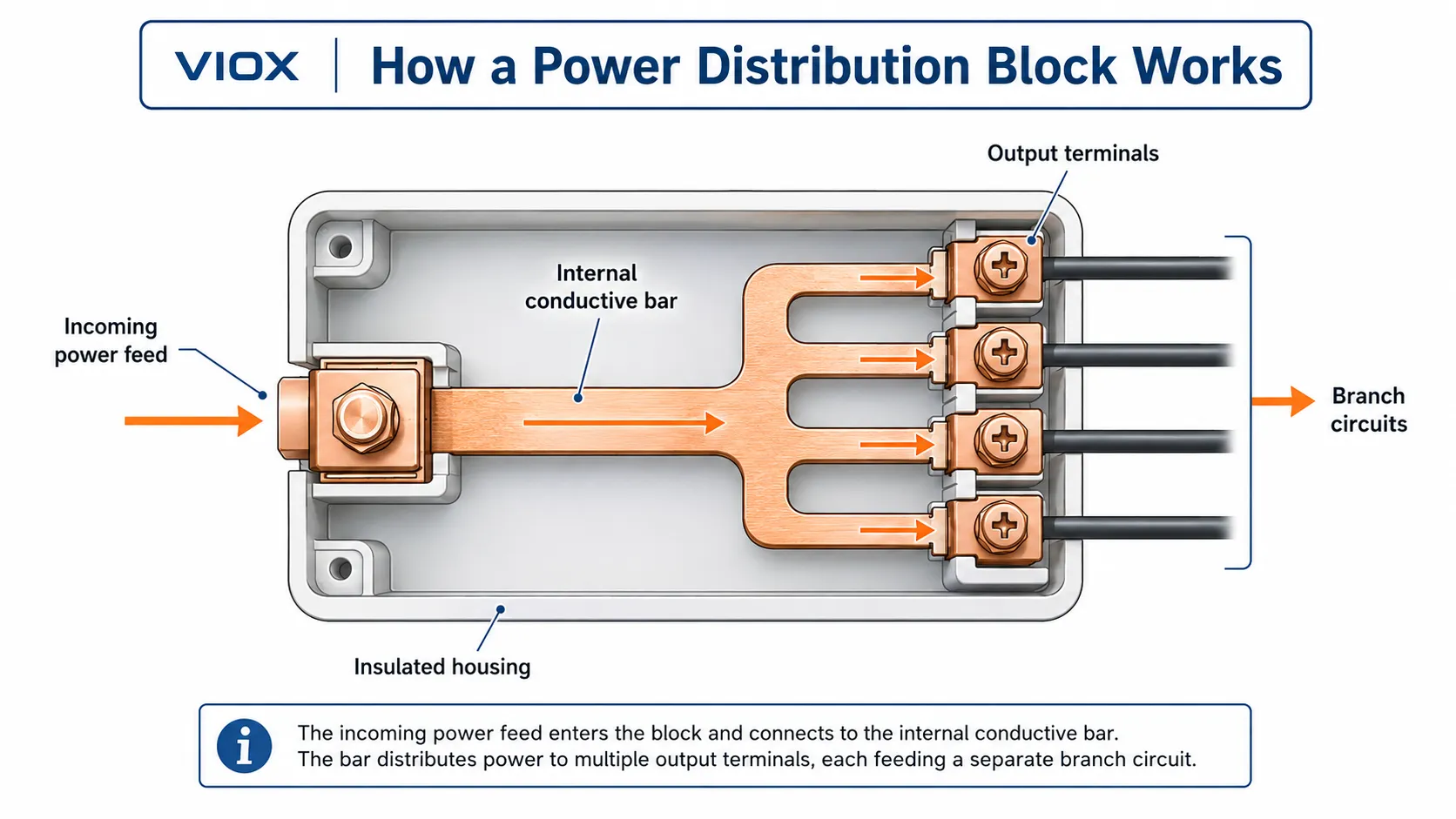

Khối phân phối điện hoạt động như thế nào?
Khối phân phối điện hoạt động bằng cách sử dụng một phần tử dẫn điện bên trong để kết nối một dây dẫn nguồn với nhiều đầu cực đầu ra.
Đường dẫn dòng điện cơ bản là:
- Nguồn điện đi vào thông qua đầu cực đầu vào chính.
- Dòng điện chạy qua một thân dẫn điện bằng đồng, đồng thau hoặc nhôm bên trong.
- Khối phân phối dòng điện đến nhiều đầu cực đầu ra.
- Mỗi đầu ra cấp điện cho một thiết bị hạ nguồn, mạch điện, đế cầu chì, bộ ngắt mạch, rơ-le, bộ điều khiển, nhóm cảm biến hoặc tải.
Trong khối phân phối không có cầu chì, bản thân khối này không tự ngắt dòng quá tải hoặc ngắn mạch. Việc bảo vệ phải đến từ bộ ngắt mạch, cầu chì ở thượng nguồn hoặc thiết bị bảo vệ nhánh ở hạ nguồn.
Trong khối phân phối có cầu chì, mỗi đầu ra có thể bao gồm một cầu chì hoặc đế cầu chì. Điều này cho phép khối phân phối điện năng và cung cấp khả năng bảo vệ mạch nhánh, tùy thuộc vào thiết kế và định mức của sản phẩm.
Các bộ phận chính của khối phân phối điện
| Bộ phận | Chức năng | Cần kiểm tra gì |
|---|---|---|
| Đầu cực đầu vào | Tiếp nhận nguồn điện chính đầu vào | Kích thước cáp, phương pháp siết chặt, định mức dòng điện |
| Đầu ra | Cấp nguồn cho nhiều mạch nhánh | Số lượng đầu ra, phạm vi dây dẫn đầu ra, dòng điện mạch nhánh |
| Thanh dẫn/thân dẫn điện | Truyền tải dòng điện từ đầu vào đến các đầu ra | Vật liệu, lớp mạ, độ tăng nhiệt, khả năng chịu dòng điện |
| Vỏ cách điện | Cung cấp khả năng bảo vệ chống chạm và phân cách pha | Điện áp định mức, khả năng chống cháy, khoảng cách rò điện và khe hở không khí |
| Nắp che hoặc tấm chắn bảo vệ | Giảm thiểu rủi ro tiếp xúc ngẫu nhiên | Yêu cầu trong nhiều thiết kế tủ điện |
| Đế lắp đặt | Giữ khối thiết bị trên thanh ray DIN hoặc bề mặt tủ điện | Thanh ray DIN, lắp bắt vít, không gian tủ điện |
| Các phần tử cầu chì, nếu có | Cung cấp bảo vệ quá dòng cho nhánh | Loại cầu chì, định mức điện áp, khả năng cắt, khả năng tiếp cận để thay thế |
Các loại khối phân phối điện
Các khối phân phối điện không giống nhau. Loại phù hợp phụ thuộc vào điện áp, dòng điện, kích thước dây dẫn, yêu cầu bảo vệ và bố trí tủ điện.
Khối phân phối điện không cầu chì
Khối phân phối điện không cầu chì thực hiện phân phối điện nhưng không bao gồm cầu chì tích hợp. Loại này được sử dụng tốt nhất khi bảo vệ quá dòng đã được cung cấp ở phía trước hoặc phía sau bởi một thiết bị ngắt mạch, cầu chì hoặc thiết bị bảo vệ được lựa chọn phù hợp.
Các ứng dụng phổ biến bao gồm:
- phân nhánh nguồn cho tủ điều khiển
- Phân phối điện DC cực dương hoặc cực âm
- Đấu nối dây máy móc
- Tủ phân phối điện hạ thế
- Các mạch phụ kiện ắc quy
- Chia nguồn trước các nhóm cầu đấu
Khối phân phối nguồn có cầu chì
Khối phân phối nguồn có cầu chì kết hợp chức năng phân phối điện với bảo vệ bằng cầu chì cho các nhánh đầu ra. Thiết bị này hữu ích khi mỗi mạch nhánh cần được bảo vệ riêng biệt hoặc để cô lập sự cố dễ dàng hơn.
Các khối có cầu chì thường được lựa chọn cho:
- mạch điều khiển
- Thiết bị điện một chiều (DC)
- Tải phụ trợ
- Tủ điều khiển tự động hóa
- Thiết bị yêu cầu cả bảo vệ nhánh và đi dây nhỏ gọn
Cầu chì phải phù hợp với điện áp, dòng điện, loại tải và dòng sự cố khả dụng của mạch. Không được mặc định rằng khối cầu chì phù hợp với mọi điều kiện ngắn mạch.
Khối phân phối điện dạng mô-đun
Các khối phân phối điện dạng mô-đun cho phép các nhà lắp ráp tủ điện mở rộng hoặc cấu hình hệ thống linh hoạt hơn. Chúng rất hữu ích khi số lượng đầu ra, số cực hoặc mạch nhánh có thể thay đổi trong quá trình thiết kế thiết bị.
Khối phân phối điện gắn thanh ray DIN
Khối phân phối điện gắn thanh ray DIN rất phổ biến trong các tủ điều khiển công nghiệp vì chúng dễ lắp đặt, thay thế và căn chỉnh với các linh kiện gắn thanh ray DIN khác.
Khối phân phối điện gắn bảng
Khối phân phối điện gắn bảng được cố định trực tiếp vào tấm lắp đặt hoặc tấm nền của vỏ tủ. Chúng thường được sử dụng khi yêu cầu dòng điện cao hơn, dây dẫn lớn hơn hoặc hỗ trợ cơ học chắc chắn hơn.
Khối phân phối điện AC và DC
Một số khối phân phối được sử dụng trong các tủ điện AC, trong khi số khác được sử dụng trong các hệ thống DC như thiết bị ắc quy, hệ thống dây điện ô tô, nguồn viễn thông, mạch phụ trợ năng lượng mặt trời hoặc hệ thống điều khiển điện áp thấp.
Luôn kiểm tra xem sản phẩm có được định mức cho điện áp AC hoặc DC thực tế hay không. Các mạch DC có thể có các yêu cầu khác nhau về hồ quang và cách điện, đặc biệt là khi liên quan đến việc đóng cắt, sử dụng cầu chì hoặc ngắt sự cố.

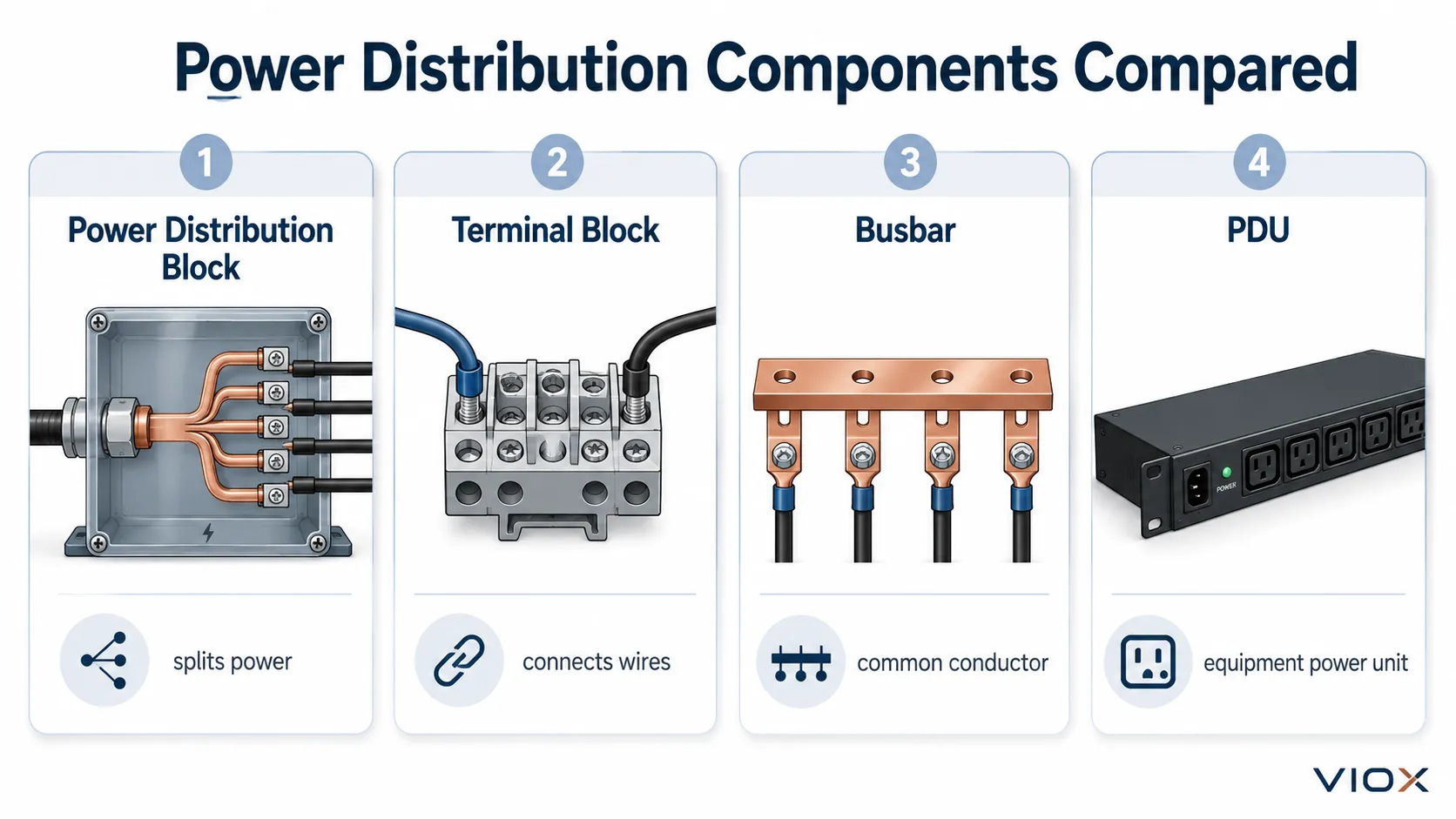

Khối phân phối điện so với Khối đấu dây (Terminal Block) so với Thanh cái (Busbar) so với PDU
Đây là nơi nhiều kết quả tìm kiếm gây nhầm lẫn. Khối phân phối điện có liên quan đến khối đấu dây, thanh cái và bộ phân phối nguồn (PDU), nhưng chúng không phải là cùng một thiết bị.
| Thiết bị | Chức năng chính | Điển Hình Sử Dụng | IEC 60898-1 (MCB – Dân dụng) |
|---|---|---|---|
| Khối phân phối điện | Phân phối từ một đầu vào ra nhiều đầu ra | Tủ điều khiển, máy móc, hệ thống DC, phân nhánh nguồn điện | Được thiết kế để chia nguồn điện |
| Khối đầu cuối | Kết nối và sắp xếp các dây dẫn | Dây điều khiển, cảm biến, tín hiệu, dây tủ điện | Chủ yếu là kết nối dây-với-dây, không nhất thiết phải là chia nguồn điện |
| Thanh cái | Thanh dẫn dòng điện cao phổ biến | Tủ phân phối, thiết bị đóng cắt, hệ thống ắc quy | Thường là một hệ thống dẫn điện, không phải là khối đa đầu ra đóng gói sẵn |
| Bộ phân phối nguồn (PDU) | Phân phối điện thông qua các ổ cắm hoặc đầu ra được quản lý | Trung tâm dữ liệu, tủ rack máy chủ, thiết bị CNTT | Thường là một thiết bị cấp độ thiết bị, không phải là khối đấu nối đơn giản |
| Tủ phân phối điện | Vỏ tủ chứa các thiết bị bảo vệ và phân phối | Tòa nhà, tủ điện, mạch nhánh | Một vỏ tủ hoàn chỉnh, không phải là một linh kiện kết nối đơn lẻ |
Nếu ai đó nói “PDB”, hãy xác nhận xem họ có ý nói đến khối phân phối điện hay bảng phân phối điện. Nếu ai đó nói “PDU”, họ có thể đang đề cập đến bộ phân phối nguồn, đặc biệt là trong bối cảnh CNTT và trung tâm dữ liệu.
UL 1953 so với UL 1059: Tại sao tiêu chuẩn lại quan trọng trong các tủ điện tại Bắc Mỹ
Đối với các tủ điện công nghiệp tại Bắc Mỹ, sự khác biệt giữa một khối phân phối điện và một thiết bị đầu cuối khối không chỉ là vấn đề đặt tên. Nó có thể ảnh hưởng đến việc phê duyệt tủ điện.
Trong nhiều ứng dụng hướng tới tiêu chuẩn UL:
- UL 1953 có liên quan đến khối phân phối điện được sử dụng cho phân phối điện nguồn và nhánh.
- Tiêu chuẩn UL 1059 có liên quan đến khối thiết bị đầu cuối được sử dụng cho các ứng dụng kết nối dây dẫn và đầu nối.
Sự phân biệt này rất quan trọng vì một linh kiện trông giống khối phân phối vẫn có thể được đánh giá hoặc liệt kê là khối đầu nối. Nếu kỹ sư sử dụng khối đầu nối UL 1059 làm điểm phân phối nguồn chính trong khi yêu cầu khối phân phối điện UL 1953, tủ điện có thể gặp vấn đề trong quá trình kiểm tra hoặc đánh giá theo tiêu chuẩn UL 508A.
Quy tắc thực tế rất đơn giản:
Đừng lựa chọn dựa trên hình thức bên ngoài. Hãy lựa chọn dựa trên danh mục liệt kê, loại thiết bị, SCCR, định mức điện áp, định mức dòng điện, phạm vi dây dẫn và vai trò thực tế của mạch điện.
| Câu hỏi về ứng dụng | Những gì cần xác minh |
|---|---|
| Khối này có được sử dụng ở phía nguồn cấp không? | Kiểm tra xem linh kiện có được đánh giá để sử dụng làm khối phân phối điện hay không, thay vì chỉ là kết nối đầu cuối |
| Đây có phải là điểm phân phối nhánh không? | Xác minh tính phù hợp của mạch nhánh và cách bố trí bảo vệ |
| Tủ điện có yêu cầu SCCR không? | Xác nhận SCCR của khối và cách phối hợp với thiết bị bảo vệ phía thượng nguồn |
| Sản phẩm này có phải chỉ là một khối đầu cuối (terminal block) không? | Đừng cho rằng nó có thể thay thế khối phân phối nguồn cấp điện (feeder power distribution block) |
| Tủ điện có được chế tạo theo tiêu chuẩn UL 508A không? | Kiểm tra các yêu cầu về linh kiện của nhà chế tạo tủ điện và lộ trình tài liệu kỹ thuật |
Điều này không có nghĩa là mọi dự án đều phải sử dụng cùng một lộ trình tiêu chuẩn. Các yêu cầu phụ thuộc vào thị trường, tiêu chuẩn tủ điện, cơ quan có thẩm quyền và danh mục liệt kê chính xác của sản phẩm. Tuy nhiên, đối với các tủ điện xuất khẩu và thiết bị OEM đi vào thị trường Mỹ hoặc Canada, đây là một trong những sai lầm phổ biến nhất nhưng ít được chú ý khi lựa chọn khối phân phối điện.
Nơi Khối Phân Phối Điện Được Sử Dụng
Bảng điều khiển công nghiệp
Khối phân phối điện được sử dụng để cấp nguồn cho PLC, rơ-le, khởi động từ (contactor), cảm biến, bộ nguồn và các mạch phụ trợ từ một nguồn cấp chung. Chúng giúp hệ thống dây điện được sắp xếp gọn gàng và hỗ trợ việc xử lý sự cố dễ dàng hơn.
Máy móc và Thiết bị OEM
Máy móc OEM thường cần hệ thống phân phối điện nội bộ nhỏ gọn. Một khối phân phối có thể chia nguồn điện đầu vào cho các bộ gia nhiệt, bộ truyền động, quạt, bộ điều khiển, đèn chiếu sáng hoặc các mạch an toàn.
Hộp phân phối và Vỏ tủ điện
Bên trong tủ điện hoặc vỏ bảo vệ, khối phân phối điện có thể cung cấp sự chuyển tiếp gọn gàng từ một nguồn cấp vào đến nhiều dây dẫn đầu ra. Thiết bị này cần được lựa chọn dựa trên dòng điện, điện áp, kích thước dây dẫn, không gian tủ và phối hợp bảo vệ.
Hệ thống nguồn điện một chiều (DC)
Các khối phân phối điện DC thường được sử dụng trong hệ thống ắc quy, tủ bảng điện viễn thông, thiết bị ô tô, thiết bị hàng hải, hệ thống phụ trợ năng lượng mặt trời và các mạch điều khiển DC hạ thế. Việc đánh dấu cực tính và định mức điện áp DC là đặc biệt quan trọng.
Thiết bị ô tô và thiết bị di động
Trên các phương tiện, khối phân phối điện giúp phân phối nguồn ắc quy cho các phụ kiện, hệ thống chiếu sáng, hệ thống âm thanh, mô-đun điều khiển và thiết bị phụ trợ. Khối phân phối phải được lựa chọn dựa trên khả năng chịu rung động, nhiệt độ, dòng điện và độ giữ chặt dây dẫn.
Năng lượng tái tạo và thiết bị ắc quy
Khối phân phối điện có thể xuất hiện trong các mạch DC phụ trợ, thiết bị liên quan đến ắc quy và các phần điều khiển hạ thế. Tuy nhiên, đối với việc kết hợp chuỗi quang điện (PV) hoặc bảo vệ DC năng lượng cao, hãy sử dụng các tủ kết hợp (combiner box), aptomat DC, cầu chì và các thiết bị bảo vệ định mức DC chuyên dụng thay vì coi khối phân phối điện thông thường là thiết bị bảo vệ năng lượng mặt trời.

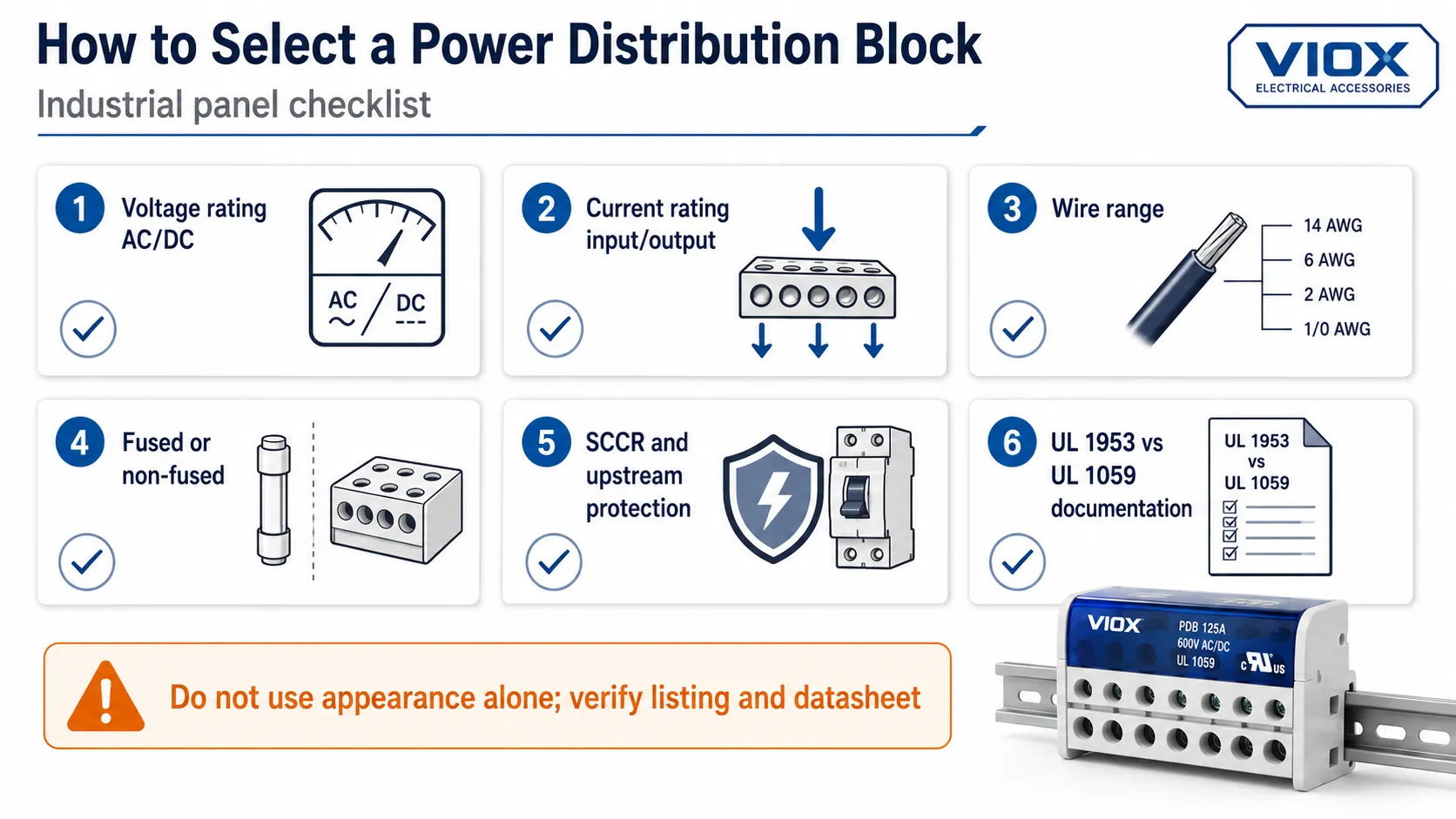

Cách lựa chọn khối phân phối điện
Ưu tiên sử dụng theo ứng dụng và thông số định mức điện. Không được chọn khối phân phối điện chỉ dựa trên hình thức bên ngoài hoặc số lượng cực đấu nối.
| Yếu Tố Lựa Chọn | Cần kiểm tra gì | Lỗi Phổ Biến |
|---|---|---|
| Bình áp | Điện áp định mức AC/DC và cấp cách điện | Sử dụng khối đấu nối định mức AC cho hệ thống DC mà không qua kiểm chứng |
| Dòng điện định mức | Dòng điện định mức đầu vào và đầu ra | Chỉ kiểm tra định mức đầu vào mà bỏ qua định mức đầu ra của các nhánh |
| Số cực | Đơn cực, hai cực, ba cực, bốn cực | Kết hợp sai các chức năng dây pha, dây trung tính, cực dương, cực âm và dây tiếp địa (PE) |
| Số lượng đầu ra | Cần bao nhiêu mạch nhánh | Quá tải các đầu nối hoặc thêm dây dẫn song song không an toàn |
| Tiết diện dây dẫn | Phạm vi dây dẫn đầu vào và đầu ra | Sử dụng cáp nằm ngoài phạm vi cho phép của đầu nối |
| Có cầu chì hoặc không có cầu chì | Có yêu cầu bảo vệ mạch nhánh hay không | Giả định rằng mọi khối phân phối đều bao gồm bảo vệ quá dòng |
| Phương pháp lắp đặt | Thanh ray DIN, lắp trên bảng điện, lắp bằng vít | Chọn khối đấu nối không phù hợp với bố trí tủ điện |
| Định mức ngắn mạch / SCCR | Dòng sự cố khả dụng và bảo vệ phía nguồn | Bỏ qua phối hợp bảo vệ sự cố trong tủ điện công nghiệp |
| Vật liệu | Đồng, đồng thau, nhôm, lớp mạ, vỏ cách điện | Bỏ qua sự ăn mòn, phát nhiệt hoặc tính tương thích của dây dẫn |
| Bảo vệ chống chạm tay trực tiếp | Nắp che, tấm chắn, thiết kế an toàn chống chạm tay | Để hở các đầu cực có điện tại các khu vực cần bảo trì |

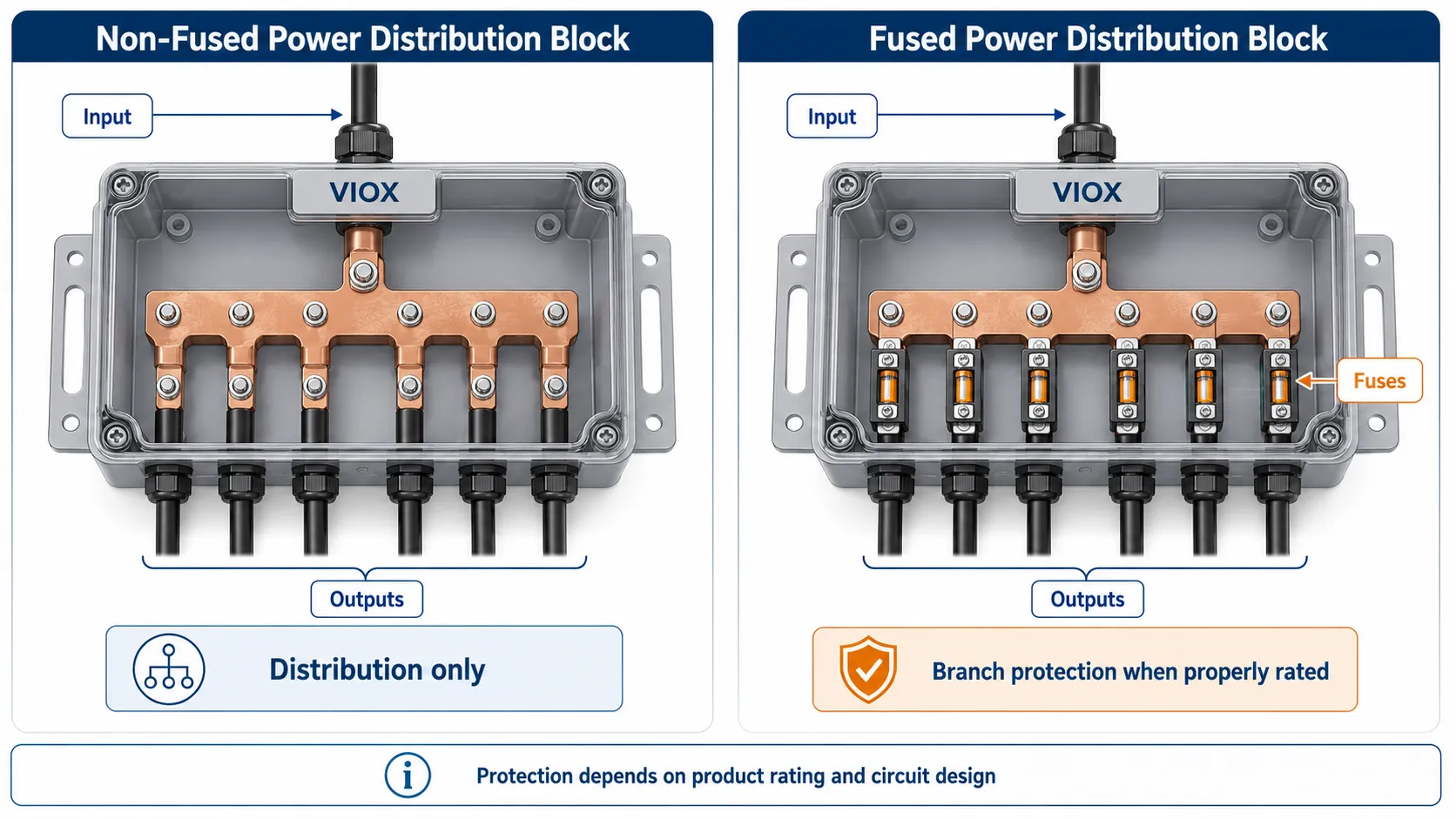

Khối phân phối điện có cầu chì so với không có cầu chì
| Năng | Khối phân phối không có cầu chì | Khối phân phối có cầu chì |
|---|---|---|
| Chức năng chính | Phân phối nguồn điện | Phân phối nguồn điện và bảo vệ các nhánh |
| Bảo vệ tích hợp | Không có | Có, tùy thuộc vào loại cầu chì |
| Sử dụng tốt nhất | Khi việc bảo vệ được xử lý ở nơi khác | Khi các mạch nhánh cần bảo vệ bằng cầu chì riêng biệt |
| Bảo trì | Thiết bị kết nối đơn giản | Có thể cần kiểm tra và thay thế cầu chì |
| Cô lập sự cố | Phụ thuộc vào bảo vệ phía nguồn/phía tải | Dễ dàng xác định sự cố mạch nhánh hơn |
| Tập trung lựa chọn | Điện áp, dòng điện, kích thước dây dẫn, lắp đặt | Tất cả các yếu tố không dùng cầu chì cộng với điện áp, dòng điện và khả năng cắt của cầu chì |
Khối phân phối điện AC và DC
| Ứng dụng | Những yếu tố quan trọng |
|---|---|
| Tủ điều khiển AC | Điện áp định mức, dòng điện, cách điện, kích thước dây dẫn, bố trí tủ điện |
| Mạch ắc quy DC | Định mức điện áp DC, cực tính, khả năng chịu dòng điện, độ giữ dây dẫn |
| Mạch DC phụ trợ năng lượng mặt trời | Định mức DC, môi trường vỏ bảo vệ, phối hợp với cầu chì hoặc aptomat |
| Mạch DC ô tô | Độ rung, nhiệt độ, độ giữ cáp, khả năng chống ăn mòn |
| Điều khiển DC công nghiệp | Ghi nhãn cực tính, bảo vệ nhánh, độ rõ ràng của hệ thống dây điện |
Đừng mặc định rằng một khối đấu nối phù hợp với điện áp xoay chiều (AC) hạ thế thì tự động phù hợp với điện áp một chiều (DC). Vấn đề không chỉ nằm ở khả năng mang dòng điện thông thường, mà còn ở cách điện, cực tính, nhiệt độ, đặc tính sự cố và thiết bị bảo vệ được sử dụng cùng với khối đấu nối đó.
Các lỗi phổ biến trong đấu nối và lựa chọn thiết bị
| Sai lầm | Tại sao đó lại là vấn đề | Phương pháp thực hiện tốt hơn |
|---|---|---|
| Đấu nhiều dây vào một cực không được thiết kế cho mục đích đó | Kết nối lỏng lẻo và nguy cơ quá nhiệt | Sử dụng khối đấu nối có đủ số lượng đầu ra |
| Bỏ qua định mức dòng điện đầu ra | Các cực phân nhánh có thể bị quá tải | Kiểm tra định mức đầu vào và đầu ra |
| Sử dụng khối đấu nối không cầu chì ở nơi cần bảo vệ nhánh | Mạch hạ nguồn có thể không được bảo vệ | Sử dụng khối đấu nối có cầu chì hoặc các thiết bị bảo vệ riêng biệt |
| Nhầm lẫn giữa các giả định về điện áp xoay chiều (AC) và một chiều (DC) | Các thông số định mức có thể không được chuyển đổi chính xác | Xác nhận định mức điện áp AC/DC trong bảng thông số kỹ thuật |
| Kích thước dây dẫn không phù hợp | Kẹp lỏng, quá nhiệt hoặc tuột dây | Phù hợp với dải tiết diện dây của đầu nối |
| Ghi nhãn kém | Việc xử lý sự cố trở nên chậm và không an toàn | Ghi nhãn đầu vào, đầu ra, cực tính và chức năng mạch |
| Không có bảo vệ chống chạm tay | Nguy cơ tiếp xúc ngẫu nhiên | Sử dụng nắp che, tấm chắn hoặc thiết kế an toàn khi chạm tay ở những nơi cần thiết |
| Bỏ qua SCCR | Các tủ điện công nghiệp có thể không đáp ứng được yêu cầu về dòng sự cố | Phối hợp khối đấu nối với thiết bị bảo vệ phía nguồn và SCCR của tủ điện |
Các nguyên tắc cơ bản khi lắp đặt khối phân phối điện
Để lắp đặt an toàn, hãy tuân thủ bảng dữ liệu của nhà sản xuất và các quy chuẩn điện áp dụng. Các thông lệ tốt chung bao gồm:
- lắp khối đấu nối chắc chắn trên thanh ray DIN hoặc bề mặt tủ điện
- giữ cho các dây dẫn đầu vào và đầu ra được phân tách rõ ràng
- sử dụng kích thước và loại dây dẫn đã được phê duyệt
- Siết chặt các đầu nối theo hướng dẫn lực siết của nhà sản xuất
- Tránh trộn lẫn dây dẫn đồng và nhôm trừ khi khối đấu nối được thiết kế cho mục đích đó
- Lắp đặt các tấm che hoặc vách ngăn ở những vị trí cần thiết
- Ghi nhãn các mạch điện một cách rõ ràng
- Giữ dây dẫn dòng điện cao cách xa hệ thống dây tín hiệu nhạy cảm nếu có thể
- Kiểm tra khả năng bảo vệ của thiết bị phía trước và phía sau
- Kiểm tra các dấu hiệu đổi màu do nhiệt trong quá trình bảo trì
Không sử dụng tài liệu này để thay thế cho bảng thông số kỹ thuật của sản phẩm. Phạm vi dây dẫn, lực siết, định mức nhiệt độ, SCCR và định mức điện áp chính xác phải được lấy từ model khối đấu nối cụ thể.
Câu hỏi thường gặp
Khối phân phối điện là gì?
Khối phân phối điện là một linh kiện điện dùng để phân phối một nguồn điện đầu vào cho nhiều mạch đầu ra thông qua thân dẫn điện bên trong và vỏ đấu nối cách điện.
Khối phân phối điện có chức năng gì?
Nó giúp đơn giản hóa việc đi dây điện bằng cách chia một nguồn cấp thành nhiều kết nối nhánh. Thiết bị này giúp sắp xếp hệ thống dây điện gọn gàng, giảm thiểu các mối nối và giúp việc lắp đặt cũng như bảo trì tủ điện trở nên dễ dàng hơn.
Khối phân phối điện có giống với cầu đấu dây (terminal block) không?
Không. Cầu đấu dây chủ yếu dùng để kết nối các dây dẫn. Khối phân phối điện được thiết kế chuyên biệt để phân phối điện từ một đầu vào cho nhiều đầu ra.
Khối phân phối điện có giống với thanh cái (busbar) không?
Không. Thanh cái là một thanh dẫn điện được sử dụng để phân phối điện chung. Khối phân phối điện là một linh kiện hoàn chỉnh có các đầu nối, lớp cách điện, giá đỡ và các điểm kết nối dây được quy định rõ ràng.
Khối phân phối điện có cung cấp khả năng bảo vệ quá tải không?
Chỉ khi đó là khối phân phối điện có cầu chì hoặc bao gồm các thiết bị bảo vệ tích hợp. Một khối phân phối điện không có cầu chì sẽ không tự cung cấp khả năng bảo vệ quá tải hoặc ngắn mạch.
Khối phân phối nguồn DC là gì?
Khối phân phối nguồn DC giúp phân phối điện áp DC từ một nguồn đến nhiều tải khác nhau. Thiết bị này được sử dụng trong các hệ thống ắc quy, phương tiện giao thông, tủ viễn thông, mạch điều khiển và các thiết bị DC hạ thế. Khối phân phối phải được định mức phù hợp với điện áp và dòng điện DC thực tế.
Sự khác biệt giữa PDB và PDU là gì?
PDB thường có nghĩa là khối phân phối nguồn (power distribution block) hoặc bảng phân phối nguồn (power distribution board) tùy thuộc vào ngữ cảnh. PDU thường có nghĩa là đơn vị phân phối nguồn (power distribution unit), đặc biệt là trong các trung tâm dữ liệu và hệ thống nguồn tủ rack. Luôn xác nhận ngữ cảnh trước khi lựa chọn thiết bị.
Làm thế nào để chọn một khối phân phối nguồn?
Kiểm tra điện áp định mức, dòng điện định mức, phạm vi tiết diện dây đầu vào và đầu ra, số cực, số lượng đầu ra, thiết kế có cầu chì hoặc không có cầu chì, phương pháp lắp đặt, định mức chịu dòng ngắn mạch, vật liệu cách điện và liệu khối đó có phù hợp cho điện áp AC hay DC.
Kết luận
Khối phân phối nguồn là một cách thiết thực để phân phối một nguồn điện đầu vào cho nhiều mạch đầu ra bên trong tủ điện, máy móc, phương tiện, hệ thống ắc quy và thiết bị phân phối hạ thế.
Điều quan trọng là phải coi nó như một linh kiện điện có định mức, không chỉ là một phụ kiện đấu nối tiện lợi. Hãy chọn khối phân phối dựa trên điện áp, dòng điện, kích thước dây dẫn, số lượng đầu ra, chức năng có hoặc không có cầu chì, định mức AC/DC, phương pháp lắp đặt, khả năng bảo vệ chống chạm tay và khả năng phối hợp ngắn mạch. Khi các chi tiết đó chính xác, khối phân phối nguồn sẽ giúp việc đấu nối trở nên gọn gàng, an toàn, dễ bảo trì và đáng tin cậy hơn.
