IEC 61643 SPD Standards: Parts 01, 11, 21, 31 & 41

Trên trang này

Bộ tiêu chuẩn IEC 61643 không áp dụng một tiêu chuẩn chung có thể thay thế cho mọi thiết bị chống sét lan truyền. Phần tiêu chuẩn áp dụng phụ thuộc vào mạch điện được bảo vệ: IEC 61643-11 bao gồm nguồn điện AC, IEC 61643-21 bao gồm viễn thông và tín hiệu, IEC 61643-31 bao gồm các mạch DC quang điện, và IEC 61643-41 bao gồm nguồn điện DC không phải quang điện. IEC 61643-01 cung cấp các yêu cầu chung khi tiêu chuẩn sản phẩm liên quan yêu cầu.

Sự phân biệt đó trở nên quan trọng khi một hệ thống lắp đặt kết hợp phân phối AC, chuỗi năng lượng mặt trời, lưu trữ pin, truyền thông Ethernet và hệ thống dây điều khiển. Một thiết bị chỉ được mô tả là “tuân thủ IEC 61643” vẫn có thể không phù hợp với mạch điện, đặc tính nguồn, điều kiện sự cố hoặc phiên bản tiêu chuẩn được chỉ định cho dự án.

Bảng đối chiếu sau đây phản ánh các ấn phẩm IEC có sẵn vào ngày 25 tháng 8 năm 2026.

So sánh tiêu chuẩn IEC 61643: Phần nào được áp dụng?

Tiêu chuẩn IEC	Phiên bản đã xuất bản	Phạm vi chính	Giới hạn điện áp theo quy định của IEC	Mối quan hệ với Phần 01	Hạn chế quan trọng
IEC 61643-01:2024	Phiên bản 1.0	Các yêu cầu chung, định mức, quy định an toàn và phương pháp thử nghiệm đối với SPD	Up to 1,000 V AC RMS or 1,500 V DC	Nền tảng chung; không thay thế cho phần dành riêng cho sản phẩm tương ứng	Phần 01 đơn thuần không xác định liệu một thiết bị có phù hợp cho AC, PV DC, các loại DC khác hay đường truyền dữ liệu hay không.
IEC 61643-11:2025	Phiên bản 2.0	SPD được kết nối với điện áp thấp Điện AC các mạch điện và thiết bị	Up to 1,000 V AC RMS; preferred frequencies 50/60 Hz	Phải được đọc và áp dụng cùng với phiên bản mới nhất của IEC 61643-01, như được tham chiếu bởi Phần 11	Phiên bản 2025 dành riêng cho AC; đây không phải là tiêu chuẩn sản phẩm cho các chuỗi PV hoặc các mạch điện DC thông thường.
IEC 61643-21:2025	Phiên bản 2.0	SPD được kết nối với viễn thông và tín hiệu các mạng lưới, bao gồm cả các đường dây có truyền tải điện năng	Up to 1,000 V RMS and 1,500 V DC within the stated network scope	Được sử dụng kết hợp với IEC 61643-01:2024	Điện áp DC trên cáp truyền thông không tự động biến nó thành mạch điện Phần 41.
IEC 61643-31:2018	Phiên bản 1.0; bản sao IEC đã bao gồm bản đính chính tháng 6 năm 2022	SPD chuyên dụng cho phía DC của máy phát điện PV và bộ nghịch lưu	Up to 1,500 V DC	Phạm vi công bố năm 2018 không nêu yêu cầu ghép nối Phần 01 giống như các ấn bản năm 2025 của Phần 11, 21 và 41	Loại trừ các SPD cho hệ thống PV có lưu trữ năng lượng, chẳng hạn như pin hoặc ngân hàng tụ điện.
IEC 61643-41:2025	Phiên bản 1.0	SPD được kết nối với điện áp thấp Nguồn điện DC các mạch điện và thiết bị	Up to 1,500 V DC	Được sử dụng kết hợp với IEC 61643-01	Loại trừ rõ ràng các SPD cho ứng dụng quang điện, vốn thuộc Phần 31.

Thông tin về ấn bản và phạm vi được lấy từ các ấn phẩm chính thức của IEC cho IEC 61643-01:2024, IEC 61643-11:2025, IEC 61643-21:2025, IEC 61643-31:2018, Và IEC 61643-41:2025.

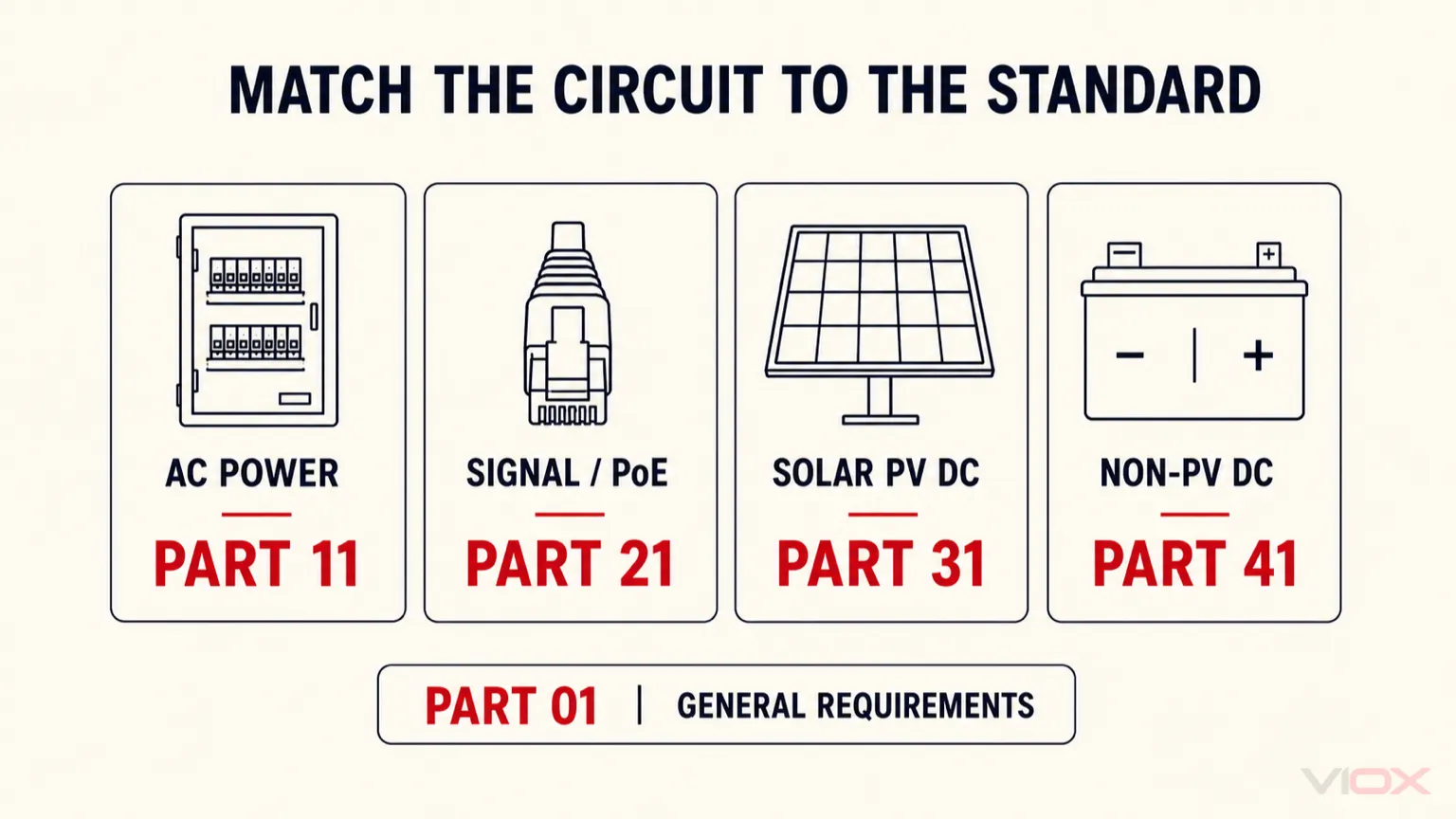

IEC 61643 circuit standards map matching AC power, signal and PoE, solar PV DC, and non-PV DC to Parts 11, 21, 31, and 41, with Part 01 as general requirements.

Quy tắc kỹ thuật: Xác định chức năng và môi trường điện của mạch điện được bảo vệ trước khi so sánh điện áp, định mức dòng xả, loại sản phẩm hoặc giá cả.

Để có cái nhìn tổng quan hơn về các thiết bị bảo vệ và nguyên lý hoạt động của chúng, hãy xem thiết bị chống sét lan truyền là gì và cách nó bảo vệ hệ thống điện.

Bắt đầu với mạch điện, không phải nhãn SPD

Một trình tự lựa chọn tiêu chuẩn hữu ích là:

Mạch điện được bảo vệ có phải là mạch điện AC không? Bắt đầu với IEC 61643-11:2025 và các yêu cầu IEC 61643-01 áp dụng cho nó.
Đó có phải là phía DC của máy phát điện quang điện hay kết nối DC phía PV của bộ biến tần không? Bắt đầu với tiêu chuẩn IEC 61643-31:2018 và xác minh rằng ứng dụng thực tế vẫn nằm trong phạm vi của phiên bản đó.
Đây có phải là mạch điện DC không phải PV không? Bắt đầu với IEC 61643-41:2025 và IEC 61643-01, sau đó kiểm tra đặc tính nguồn, dòng điện sự cố và bất kỳ yêu cầu cụ thể nào của ứng dụng.
Đây có phải là mạch viễn thông, Ethernet, thiết bị đo đạc hoặc mạch tín hiệu không? Bắt đầu với IEC 61643-21:2025 và IEC 61643-01:2024, ngay cả khi đường truyền thông đó cũng mang theo nguồn điện.

Đây là một công cụ sàng lọc phạm vi, không phải là tuyên bố rằng mọi thiết bị đáp ứng một tiêu chuẩn nhất định sẽ phù hợp với mọi mạch điện trong danh mục đó. Điện áp hệ thống, điện áp vận hành liên tục tối đa, các chế độ bảo vệ, dòng điện ngắn mạch dự kiến, đặc tính quá điện áp tạm thời, bảo vệ dự phòng, điều kiện môi trường và các quy định lắp đặt tại địa phương vẫn cần được xác minh riêng biệt.

IEC 61643-01: Nền tảng các yêu cầu chung

IEC 61643-01:2024 establishes common requirements and test methods for low-voltage surge protective devices connected to circuits or equipment up to 1,000 V AC RMS or 1,500 V DC. Its published scope addresses shared performance and safety requirements rather than defining a single universal application category.

Theo ấn phẩm IEC 61643-01 chính thức, các lĩnh vực kỹ thuật đáng chú ý bao gồm:

Việc thử nghiệm áp dụng cho một SPD hoàn chỉnh, một chế độ bảo vệ riêng lẻ hay một cụm SPD hoàn chỉnh.
Mức điện áp bảo vệ trên các chế độ bảo vệ kết hợp.
Thử nghiệm bổ sung cho một số loại SPD Loại 1 và Loại 2 có dòng điện tiếp theo.
Các yêu cầu thử nghiệm ngắn mạch sửa đổi phản ánh các công nghệ bộ ngắt kết nối bên trong.
Các yêu cầu về điện môi và khoảng cách cho các mạch điện được cách ly về điện.
Thông tin bổ sung liên quan đến các hệ thống lắp đặt DC.

Ý nghĩa thực tiễn là Phần 01 là một lớp kỹ thuật chung, không phải là bộ chọn ứng dụng. Một yêu cầu mua sắm chỉ ghi “IEC 61643-01” không xác định được liệu SPD đó đã được đánh giá cho phân phối AC, viễn thông, mạch máy phát quang điện hay nguồn điện DC không phải PV hay chưa.

Những Phần nào của IEC 61643 yêu cầu rõ ràng Phần 01?

Câu trả lời phụ thuộc vào cách diễn đạt và phiên bản của tiêu chuẩn dành riêng cho ứng dụng:

Phần 11:2025: Phạm vi công bố của tiêu chuẩn này nêu rõ các yêu cầu của nó bổ sung, sửa đổi hoặc thay thế các yêu cầu trong Phần 01 và phải được đọc và áp dụng cùng với phiên bản mới nhất của Phần 01 được dẫn chiếu bởi tài liệu tham khảo quy chuẩn không ghi ngày tháng của nó.
Phần 21:2025: Phạm vi công bố của nó nêu rõ rằng nó được sử dụng kết hợp với IEC 61643-01:2024.
Phần 41:2025: Phạm vi công bố của nó nêu rõ rằng nó được sử dụng kết hợp với IEC 61643-01.
Phần 31:2018: Phiên bản dành riêng cho PV hiện đang được công bố có trước Phần 01:2024 và phạm vi IEC công khai của nó không nêu yêu cầu tương đương về việc áp dụng Phần 01.

Do đó, việc mô tả các Phần 11, 21 và 41 trong các phiên bản được trích dẫn là các tiêu chuẩn dành riêng cho ứng dụng hoạt động cùng với Phần 01 là chính xác. Đó là không chính xác khi áp đặt yêu cầu bao quát “Phần 31:2018 + Phần 01:2024” trừ khi việc áp dụng, phiên bản cập nhật, chương trình chứng nhận, đặc tính kỹ thuật của dự án hoặc tài liệu sản phẩm hiện hành thiết lập rõ ràng mối quan hệ đó.

Sự phân biệt này rất quan trọng khi xem xét các chứng chỉ sản phẩm năng lượng mặt trời hiện có. Một tiêu chuẩn PV cũ hơn nhưng vẫn áp dụng được không nên được trình bày là tham chiếu đến một tiêu chuẩn chung được công bố sau đó vài năm nếu không có bằng chứng tài liệu.

IEC 61643-11: Hệ thống điện hạ thế AC

IEC 61643-11:2025 applies to SPDs connected to AC power circuits and equipment rated up to 1,000 V RMS. The preferred frequencies addressed are 50 Hz and 60 Hz, while the published scope notes that other frequencies are not automatically excluded.

Các ví dụ về mạch điện phổ biến bao gồm:

Các tủ phân phối điện AC đầu vào chính.
Các tủ điện công nghiệp và bảng phân phối điện thương mại.
Các mạch cấp nguồn AC và mạch phân phối phụ.
Phía đầu ra AC của bộ nghịch lưu quang điện.
Phía kết nối lưới điện AC của một hệ thống lưu trữ năng lượng.
Các điểm cấp nguồn AC phù hợp phục vụ thiết bị điện hoặc cơ sở hạ tầng sạc xe điện (EV).

Phạm vi của Phần 11 không không có nghĩa là mọi SPD AC đều phù hợp cho mọi mạng lưới AC. Việc lựa chọn vẫn phụ thuộc vào điện áp hệ thống, sơ đồ nối đất, các chế độ bảo vệ, đặc tính quá điện áp tạm thời, dòng sự cố dự kiến, định mức thiết bị, bảo vệ dự phòng và hướng dẫn của nhà sản xuất.

IEC cũng cảnh báo rằng các giả định thử nghiệm được nêu dựa trên nguồn điện AC có đặc tính điện áp-dòng điện tuyến tính. Các đặc tính nguồn, tần số khác biệt hoặc các điều kiện sự cố bất thường có thể yêu cầu đánh giá bổ sung.

Có gì thay đổi trong Phiên bản 2025?

Phiên bản 2025 tách biệt các yêu cầu cụ thể cho AC khỏi các yêu cầu chung hiện có trong Phần 01. Ấn phẩm chính thức cũng xác định các thay đổi liên quan đến các chế độ bảo vệ kết hợp, khả năng chịu dòng điện tiếp theo, thử nghiệm ngắn mạch, thiết bị ngắt kết nối, hiệu suất điện môi và các mạch điện được cách ly về điện.

Đối với việc mua sắm và quy định kỹ thuật, thay đổi chính rất đơn giản: “IEC 61643-11” mà không có phiên bản là thông tin không đầy đủ. Một tài liệu tham chiếu đến phiên bản cũ hơn có thể không đại diện cho cùng cấu trúc tiêu chuẩn như một báo cáo tham chiếu đến IEC 61643-11:2025 cùng với các yêu cầu Phần 01 hiện hành.

Để có cách giải thích chuyên biệt về tiêu chuẩn sản phẩm AC, hãy xem IEC 61643-11 và thiết bị chống sét lan truyền cho hệ thống điện hạ thế.

IEC 61643-21: Viễn thông, Tín hiệu và PoE

IEC 61643-21:2025 covers SPDs connected to telecommunications and signalling networks and associated equipment. Its stated scope extends up to 1,000 V RMS and 1,500 V DC within those network applications.

Các ví dụ điển hình bao gồm:

Các đường truyền Ethernet và mạng dữ liệu.
Các kết nối cấp nguồn qua Ethernet (Power over Ethernet).
Các mạch tín hiệu và thiết bị đo lường công nghiệp.
Các liên kết truyền thông phục vụ thiết bị điện phân tán.
Các giao diện điều khiển, giám sát và viễn thông phù hợp.

Nguyên tắc phân loại quan trọng là chức năng mạch điện. Một kết nối PoE truyền tải cả tín hiệu truyền thông và nguồn điện, nhưng phiên bản hiện hành của Phần 21 công nhận rõ ràng các đường dây viễn thông và tín hiệu cũng cung cấp nguồn điện. Sự hiện diện của DC trên đường dây, tự thân nó, không phân loại lại thiết bị chống sét lan truyền (SPD) thành SPD nguồn DC theo Phần 41.

Tuy nhiên, việc tuân thủ tiêu chuẩn liên quan không thiết lập khả năng tương thích phổ quát với mọi hệ thống lắp đặt Ethernet. Thiết bị bảo vệ thực tế cũng phải phù hợp với giao diện, đầu nối, điện áp đường dây, dòng điện, tốc độ dữ liệu được hỗ trợ, loại cáp, suy hao chèn, cấu hình chống nhiễu, khả năng cấp nguồn PoE áp dụng và các điều kiện vận hành do nhà sản xuất quy định.

Phiên bản thứ hai năm 2025 thay thế cho phiên bản đầu tiên trước đó cùng các sửa đổi của nó và áp dụng cấu trúc dựa trên tiêu chuẩn IEC 61643-01:2024. Phạm vi được công bố của chính tiêu chuẩn này nêu rõ rằng hai tài liệu được sử dụng cùng nhau.

Đối với các quyết định kỹ thuật ở cấp độ giao diện, hãy sử dụng hướng dẫn lựa chọn thiết bị chống sét lan truyền cho đường tín hiệu, dữ liệu và điều khiển chuyên dụng.

IEC 61643-31: Thiết bị chống sét lan truyền DC cho hệ thống quang điện

IEC 61643-31:2018 applies to SPDs intended for the DC side of photovoltaic installations rated up to 1,500 V DC. Its published scope specifically identifies the DC side of photovoltaic generators and the DC side of inverters.

Các ví dụ sàng lọc phạm vi phù hợp bao gồm:

Bảo vệ chuỗi PV nơi mạch điện nằm trong phạm vi tiêu chuẩn và sản phẩm.
Bảo vệ chống sét lan truyền cho tủ đấu nối PV (combiner-box).
Các dây dẫn máy phát PV đi vào bộ nghịch lưu.
Các vị trí bảo vệ DC phía PV chuyên dụng khác được xác định trong tài liệu sản phẩm.

Ứng dụng này khác biệt so với phân phối DC thông thường. Đặc tính điện của nguồn quang điện, điện áp vận hành, cách bố trí tiếp địa, các điều kiện sự cố và kiến trúc lắp đặt ảnh hưởng đến các yêu cầu đối với SPD.

Tiêu chuẩn IEC 61643-31 có bao gồm lưu trữ bằng pin không?

Không phải là một sự mở rộng bao quát. Phạm vi của Phần 31 chính thức nêu rõ rằng các SPD dành cho hệ thống PV có lưu trữ năng lượng, chẳng hạn như pin hoặc ngân hàng tụ điện, không được bao gồm.

Cách diễn đạt này không có nghĩa là một hệ thống lắp đặt chứa cả PV và lưu trữ không thể sử dụng SPD PV trên một mạch máy phát PV tách biệt hoàn toàn. Điều này có nghĩa là các kỹ sư không thể coi một tuyên bố chỉ dành cho PV theo Phần 31 là bằng chứng tự động cho thấy cùng một SPD đó phù hợp cho mạch DC có kết nối pin hoặc liên quan đến lưu trữ.

Một hệ thống lai phải được đánh giá theo từng mạch:

Mạch DC máy phát PV chuyên dụng: đánh giá theo Phần 31 khi phạm vi của nó thực sự áp dụng.
Mạch điện DC từ ắc quy hoặc không phải PV: đánh giá Phần 41 và các điều kiện nguồn/sự cố thực tế, nếu nằm trong phạm vi áp dụng.
Mạch điện AC nối lưới: đánh giá Phần 11.
Mạch giám sát hoặc truyền thông: đánh giá Phần 21.

Đối với ứng dụng năng lượng mặt trời thực tế thay vì bảng đối chiếu tiêu chuẩn, hãy xem cách chọn SPD cho hệ thống điện năng lượng mặt trời.

IEC 61643-41: Hệ thống điện hạ thế DC không phải PV

IEC 61643-41:2025 establishes requirements and test methods for SPDs connected to DC power circuits and equipment rated up to 1,500 V DC. It must be used in conjunction with IEC 61643-01.

Các danh mục ứng dụng tiềm năng, tùy thuộc vào phạm vi sản phẩm và hệ thống thực tế, bao gồm:

Các mạch phân phối DC công nghiệp.
Các thanh cái nguồn DC phù hợp.
Một số mạch điện kết nối ắc quy hoặc mạch điện lưu trữ năng lượng.
Các phần nguồn DC liên quan của thiết bị sạc hoặc thiết bị chuyển đổi nguồn.
Các ứng dụng DC điện áp thấp không phải PV khác mà không có yêu cầu sản phẩm cụ thể nào khác được áp dụng thay thế cho việc lựa chọn này.

Ranh giới được xác định rõ ràng: Phần 41 loại trừ các SPD cho các ứng dụng quang điện (PV). IEC xác định Phần 31 là tiêu chuẩn sản phẩm cụ thể cho PV có liên quan.

Tại sao nguồn DC vẫn quan trọng

Các giả định kiểm tra trong Phần 41 dựa trên nguồn điện DC có đặc tính điện áp-dòng điện tuyến tính. Phạm vi công bố của tiêu chuẩn này cảnh báo rằng các đặc tính nguồn khác nhau đòi hỏi phải xem xét cẩn thận, đặc biệt là liên quan đến dòng điện ngắn mạch dự kiến và ứng suất quá điện áp tạm thời.

Đối với hệ thống lưu trữ bằng pin, sạc xe điện (EV) và các hệ thống phức tạp được cấp nguồn qua bộ chuyển đổi, không được chọn SPD chỉ bằng cách khớp điện áp DC danh định. Hãy xác minh:

Điện áp vận hành liên tục tối đa và các yêu cầu về cực tính.
Đặc tính của nguồn trong điều kiện bình thường và điều kiện sự cố.
Dòng điện ngắn mạch dự kiến và thông tin về khả năng chịu đựng/dòng điện ngắn mạch được công bố áp dụng, chẳng hạn như Tôi_sccr khi có liên quan; sử dụng SCCR chỉ khi ký hiệu đó thuộc về sản phẩm hoặc khuôn khổ thị trường áp dụng.
Phối hợp giữa thiết bị cách ly và bảo vệ dự phòng.
Đặc tính quá điện áp tạm thời.
Các chế độ bảo vệ và bố trí tiếp địa.
Các yêu cầu cụ thể cho thiết bị áp dụng và quy định lắp đặt quốc gia.

Một thiết bị SPD được thử nghiệm hoặc tiếp thị chỉ dành cho nguồn PV không nên được coi là phù hợp cho nguồn pin chỉ vì cả hai nhãn đều hiển thị cùng một điện áp DC.

Để biết phân tích chi tiết ở cấp độ hệ thống, xem Bảo vệ chống sét lan truyền cho BESS trên các mạch DC, AC và tín hiệu.

IEC 61643-31 so với IEC 61643-41: Sự khác biệt về DC đáng lưu tâm

Câu Hỏi	Tiêu chuẩn IEC 61643-31	IEC 61643-41
Tiêu chuẩn sản phẩm đề cập đến mạch điện nào?	Phía DC của các máy phát PV và các kết nối biến tần phía PV nằm trong phạm vi đã nêu.	Các mạch điện và thiết bị DC hạ thế không phải PV nằm trong phạm vi đã nêu.
Giới hạn điện áp DC được công bố là bao nhiêu?	Lên đến 1,500 V DC.	Lên đến 1,500 V DC.
Phạm vi được công bố có tự động bao gồm các ứng dụng lưu trữ bằng pin thông thường không?	Không. Phạm vi công bố của nó loại trừ các SPD cho hệ thống PV có lưu trữ năng lượng như pin hoặc ngân hàng tụ điện.	Các ứng dụng kết nối với pin có thể nằm trong phạm vi DC của nó, nhưng cần phải xác minh các đặc tính nguồn, điều kiện sự cố, các yêu cầu áp dụng khác và tài liệu sản phẩm chính xác.
Nó có bao gồm các ứng dụng SPD quang điện chuyên dụng không?	Có, trong trường hợp mạch điện và sản phẩm vẫn nằm trong phạm vi PV đã nêu.	Không. Các ứng dụng PV bị loại trừ một cách rõ ràng.
Tiêu chuẩn sản phẩm được công bố có viện dẫn rõ ràng Phần 01 không?	Phạm vi công khai cho phiên bản 2018 không nêu rõ mối quan hệ tương tự.	Có. Phần 41 nêu rõ rằng nó được sử dụng cùng với IEC 61643-01.

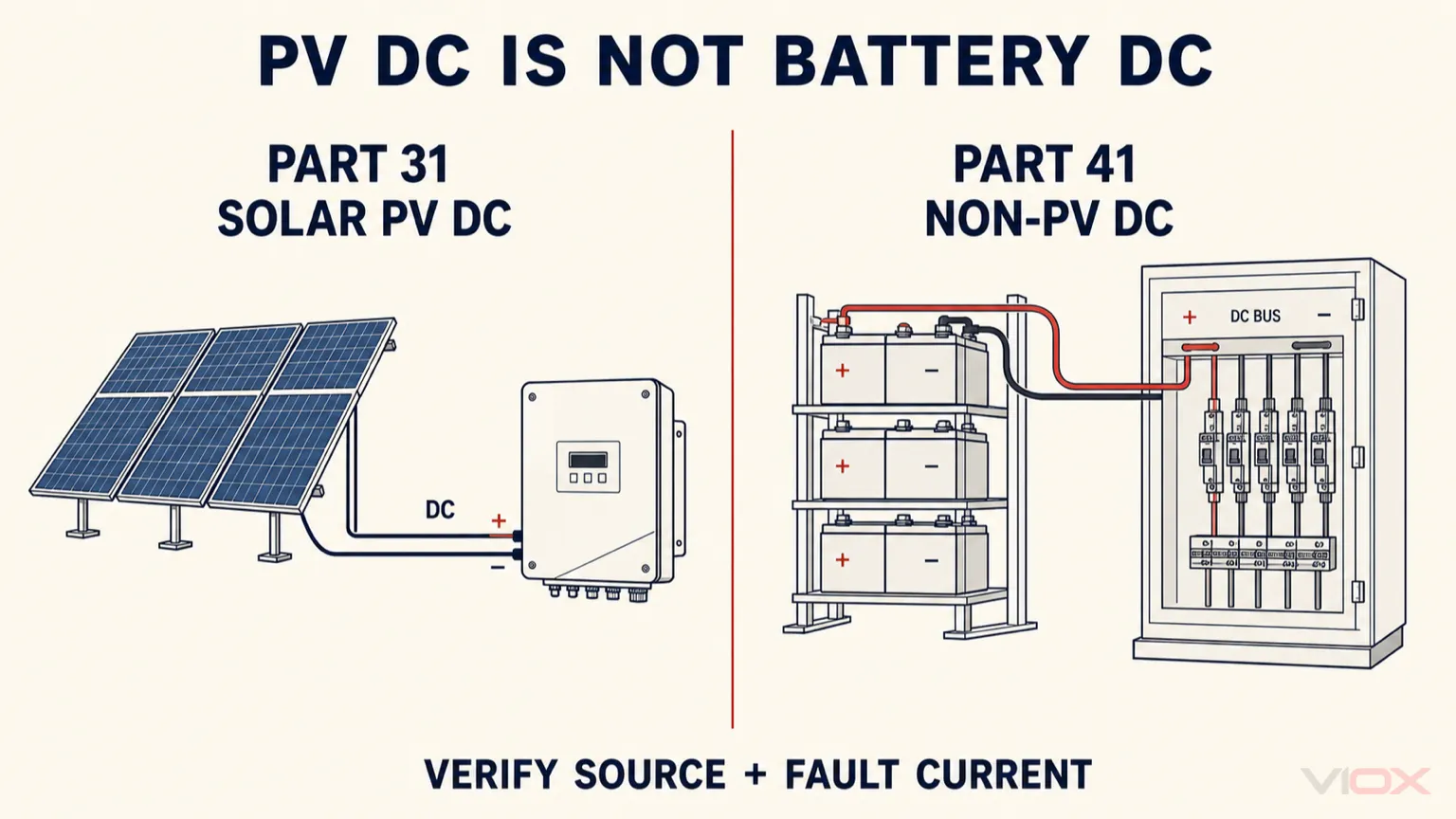

IEC 61643-31 solar photovoltaic DC surge protection compared with IEC 61643-41 battery and non-PV DC protection, highlighting source and fault-current verification.

Quy tắc thực tế không phải là “PV DC so với pin DC chỉ dựa trên điện áp trên nhãn thiết bị.” Mà là chức năng nguồn, vị trí mạch điện, phạm vi công bố áp dụng, đặc tính sự cố và bằng chứng cụ thể theo từng model.

Các hệ thống lắp đặt thực tế thường cần nhiều phần của tiêu chuẩn IEC 61643

Nhà máy điện mặt trời lai ghép có lưu trữ bằng pin

Hãy xem xét một hệ thống với các chuỗi PV, bộ biến tần lai ghép, thanh cái DC của pin, kết nối phân phối AC và hệ thống giám sát nối mạng.

Mạch điện được bảo vệ	Bắt đầu đánh giá tiêu chuẩn sản phẩm	Kiểm tra phạm vi
Đầu vào DC của máy phát điện PV chuyên dụng	Tiêu chuẩn IEC 61643-31	Xác nhận vị trí bảo vệ thực sự là mạch máy phát điện PV/phía PV và sản phẩm phù hợp với cách bố trí thực tế.
Mạch nguồn DC kết nối với ắc quy	IEC 61643-41 cộng với IEC 61643-01, nếu có áp dụng	Đánh giá đặc tính nguồn ắc quy, dòng sự cố khả dụng, thiết bị ngắt, bảo vệ dự phòng và bất kỳ quy định cụ thể nào của hệ thống.
Đầu ra AC của bộ biến tần hoặc kết nối phân phối AC	IEC 61643-11 cộng với các yêu cầu IEC 61643-01 hiện hành	Xác minh điện áp hệ thống AC, cách bố trí tiếp địa, chế độ bảo vệ và các điều kiện lắp đặt.
Giao diện Ethernet, giám sát hoặc tín hiệu	IEC 61643-21 cộng với IEC 61643-01:2024	Xác minh giao diện dữ liệu thực tế, băng thông, khả năng cấp nguồn và các yêu cầu về liên kết đẳng thế.

Không có số tiêu chuẩn sản phẩm đơn lẻ nào bao quát toàn bộ nhà máy một cách tự động. Quy cách kỹ thuật chính xác phải tuân theo mạch điện được bảo vệ.

Thiết bị sạc xe điện với nguồn cấp AC, nguồn DC và truyền thông

Một hệ thống lắp đặt trạm sạc xe điện có thể bao gồm đầu vào AC, các mạch nguồn DC bên trong hoặc bên ngoài và các giao diện truyền thông. Do đó, phân loại ban đầu có thể bao gồm Phần 11 cho AC, Phần 41 cho nguồn DC không phải PV đủ điều kiện và Phần 21 cho dữ liệu hoặc tín hiệu.

Tuy nhiên, các tiêu chuẩn thiết bị dành riêng cho bộ sạc, yêu cầu lắp đặt, kiến trúc của nhà sản xuất và các quy định pháp lý có thể bổ sung các điều kiện ngoài tiêu chuẩn sản phẩm SPD. Đừng mặc định rằng một thiết bị SPD DC thông thường sẽ tự động được chấp nhận ở bất kỳ đâu bên trong thiết bị sạc.

Ethernet công nghiệp với cấp nguồn qua Ethernet (PoE)

Một tủ điện có thể chứa thanh cái nguồn 24 V DC và một mạng Ethernet PoE riêng biệt. Mặc dù cả hai đều chứa điện áp DC, chức năng mạch điện của chúng lại khác nhau.

Một mạch phân phối nguồn DC độc lập đủ điều kiện sẽ dẫn chiếu đến Phần 41.
Một đường dây viễn thông/tín hiệu PoE đủ điều kiện sẽ dẫn chiếu đến Phần 21.

Phần sản phẩm áp dụng không loại bỏ nhu cầu xác minh điện áp hệ thống, tính toàn vẹn của tín hiệu, dòng điện, loại đầu nối, các chế độ bảo vệ và hướng dẫn lắp đặt.

Tiêu chuẩn sản phẩm so với Hướng dẫn lựa chọn so với Tiêu chuẩn lắp đặt

Một sai lầm phổ biến khác là coi mọi ấn phẩm IEC liên quan đều là cùng một loại yêu cầu.

Danh mục tài liệu	Ví dụ	Nội dung giúp thiết lập	Những điều không tự chứng minh được
Các yêu cầu chung và yêu cầu cụ thể cho sản phẩm SPD	IEC 61643-01, -11, -21, -31, -41	Các yêu cầu kỹ thuật và khung thử nghiệm liên quan cho một ứng dụng SPD xác định.	Việc một hệ thống lắp đặt cụ thể được thiết kế đúng cách hoặc mọi sản phẩm mang tham chiếu tiêu chuẩn đều có chứng nhận của bên thứ ba đã được xác minh.
Hướng dẫn lựa chọn và ứng dụng	IEC 61643-12, -22, -32	Các nguyên tắc lựa chọn, áp dụng, định vị hoặc phối hợp SPD trong bối cảnh hệ thống điện áp dụng.	Việc một mẫu SPD riêng lẻ đã vượt qua bài kiểm tra sản phẩm cụ thể cho ứng dụng.
Các yêu cầu lắp đặt hệ thống điện	IEC 60364-5-53 và các quy tắc lắp đặt quốc gia hiện hành	Các yêu cầu quản lý việc lựa chọn và lắp đặt trong một hệ thống điện.	Việc một sản phẩm riêng lẻ tuân thủ tiêu chuẩn sản phẩm IEC 61643 phù hợp.
Các yêu cầu lắp đặt PV	IEC 60364-7-712 và các quy tắc lắp đặt PV quốc gia hiện hành	Các yêu cầu liên quan đến hệ thống điện quang điện.	Việc một thiết bị SPD DC thông thường phù hợp cho mọi mạch PV hoặc mạch ắc quy.

Các tài liệu ứng dụng IEC 61643 liên quan có phạm vi khác nhau:

IEC 61643-12:2020 cung cấp các nguyên tắc lựa chọn và ứng dụng cho SPD được sử dụng trong hệ thống điện AC; tiêu chuẩn này không thay thế cho tiêu chuẩn sản phẩm Phần 11.
IEC 61643-22:2015 đề cập đến việc lựa chọn và ứng dụng cho các mạng viễn thông và tín hiệu; tiêu chuẩn này không thay thế cho tiêu chuẩn sản phẩm Phần 21.
IEC 61643-32:2017 đề cập đến việc lựa chọn, lắp đặt và phối hợp SPD trong các hệ thống PV, bao gồm các bối cảnh hệ thống PV DC và AC đã nêu. Phạm vi công khai của tiêu chuẩn này lưu ý rằng các hệ thống lắp đặt bao gồm pin lưu trữ có thể yêu cầu các quy định bổ sung.
IEC 60364-5-53:2019 đề cập đến việc lựa chọn và lắp đặt các thiết bị bảo vệ và đóng cắt liên quan trong các hệ thống lắp đặt điện hạ thế.
IEC 60364-7-712:2025 đề cập đến các hệ thống điện quang điện và bao gồm rõ ràng các yêu cầu lắp đặt liên quan đến các hệ thống lưu trữ năng lượng có thể có. Việc đưa vào ở cấp độ lắp đặt đó không xóa bỏ sự loại trừ lưu trữ riêng biệt trong phạm vi của tiêu chuẩn sản phẩm IEC 61643-31:2018.

Đối với việc đi dây dẫn vật lý, phối hợp thiết bị bảo vệ và kiểm tra lắp đặt, hãy sử dụng hướng dẫn lắp đặt và đi dây SPD thay vì coi bảng đối chiếu tiêu chuẩn sản phẩm như một quy trình đi dây.

Việc tuân thủ IEC 61643 có chứng minh được sự phù hợp cho Loại 1, Loại 2 hoặc Loại 3 không?

Không chỉ riêng điều đó. Tiêu chuẩn sản phẩm áp dụng xác định các yêu cầu và khung thử nghiệm liên quan, nhưng phân loại, chế độ bảo vệ, nhiệm vụ thử nghiệm và định mức điện của SPD phải được xác minh cho chính sản phẩm đó.

Đối với SPD nguồn AC, các phân loại Loại 1, Loại 2 và Loại 3 liên quan đến các cân nhắc về thử nghiệm và ứng dụng được xác định theo khung sản phẩm liên quan. Phân loại áp dụng không tự động chuyển đổi trên mọi bộ phận sản phẩm, chức năng mạch hoặc khu vực pháp lý khác.

Đừng giả định:

Mọi thiết bị được đánh dấu “IEC 61643” đều có cùng nhiệm vụ thử nghiệm.
SPD đường tín hiệu và SPD nguồn AC chỉ có thể được so sánh thông qua nhãn tiếp thị chung.
Các nhãn loại IEC tự động ánh xạ một-một với các danh mục lắp đặt UL.
Chỉ riêng nhãn Loại 1, Loại 2 hoặc Loại 3 sẽ xác định khả năng phù hợp về điện áp, khả năng chịu lỗi, bảo vệ dự phòng hoặc vị trí lắp đặt.

Để biết so sánh phân loại chi tiết, hãy xem Thiết bị chống sét lan truyền Loại 1 so với Loại 2 so với Loại 3.

Nếu một dự án cũng yêu cầu phê duyệt sản phẩm của Bắc Mỹ hoặc khu vực khác, hãy tham khảo so sánh các tiêu chuẩn chống sét lan truyền IEC 61643, UL 1449 và GB 18802. Việc tuân thủ theo một khuôn khổ không nên được trình bày như sự phê duyệt tự động theo khuôn khổ khác.

Tham chiếu tiêu chuẩn IEC chứng minh được gì—và không chứng minh được gì

Một số hiệu tiêu chuẩn trên bảng dữ liệu có thể xác định khuôn khổ mà nhà sản xuất tuyên bố là phù hợp. Bản thân nó không xác lập tất cả các yếu tố sau:

Phiên bản tiêu chuẩn chính xác được sử dụng để đánh giá.
Liệu toàn bộ SPD, một chế độ bảo vệ, hay một cụm thiết bị đã được đánh giá.
Liệu mẫu được thử nghiệm có khớp chính xác với mẫu được cung cấp hay không.
Liệu có tồn tại chứng chỉ hoặc báo cáo thử nghiệm của bên thứ ba hay không.
Liệu tài liệu có bao gồm mạch điện, cấu hình bảo vệ và các thông số định mức dự kiến của sản phẩm hay không.
Liệu sản phẩm có được chấp nhận theo các quy định tại địa phương hoặc quốc gia của dự án hay không.
Liệu việc lắp đặt có được phối hợp chính xác với nguồn điện, hệ thống tiếp địa và bảo vệ dự phòng của nó hay không.

IEC ban hành các tiêu chuẩn; chỉ riêng một tài liệu tham khảo tiêu chuẩn thì không thể thay thế cho chứng chỉ sản phẩm. Khi các yêu cầu của dự án đòi hỏi bằng chứng độc lập, hãy yêu cầu báo cáo thử nghiệm, chứng chỉ, tổ chức cấp chứng chỉ, nhận dạng kiểu máy được áp dụng, phiên bản tiêu chuẩn và phạm vi đánh giá phù hợp.

Tương tự, việc áp dụng ở cấp quốc gia hoặc khu vực có thể có ngày xuất bản, các sửa đổi, các thỏa thuận chuyển tiếp hoặc các yêu cầu thị trường riêng. Cần so sánh ấn bản IEC chính xác, bản áp dụng EN, ký hiệu quốc gia, chứng chỉ và đặc điểm kỹ thuật hợp đồng thay vì giả định chúng giống hệt nhau.

Danh mục kiểm tra mua sắm và xác minh kỹ thuật IEC 61643

Trước khi chấp nhận đặc điểm kỹ thuật của SPD, hãy xác nhận các điểm này cho thiết bị và mạch điện chính xác:

Chức năng mạch được bảo vệ: Xác định xem mạch điện là nguồn AC, DC từ máy phát điện PV, nguồn DC khác, hay viễn thông/tín hiệu.
Tiêu chuẩn sản phẩm áp dụng: Đối chiếu mạch điện với phần tiêu chuẩn sản phẩm IEC 61643 tương ứng đã được công bố và xác nhận rằng không có trường hợp loại trừ cụ thể nào cho ứng dụng này.
Phiên bản tiêu chuẩn: Ghi lại chính xác năm và phiên bản thay vì chấp nhận tuyên bố “tuân thủ IEC 61643” không ghi ngày tháng.
Mối liên hệ với Phần 01: Xác nhận xem phiên bản sản phẩm được trích dẫn có yêu cầu rõ ràng về Phần 01 hay không và bằng chứng của nhà cung cấp có phản ánh đúng phiên bản áp dụng hay không.
Nhận dạng kiểu máy: Đối chiếu chứng chỉ hoặc báo cáo với số kiểu máy, cách bố trí cực, chế độ bảo vệ, định mức điện áp và cấu hình sản phẩm chính xác đang được cung cấp.
Nguồn và các điều kiện sự cố: Xác minh điện áp hệ thống, đặc tính nguồn, dòng điện ngắn mạch dự kiến, các điều kiện quá điện áp tạm thời và thông tin về khả năng chịu đựng/dòng điện ngắn mạch được công bố áp dụng, chẳng hạn như I_sccr hoặc SCCR trong trường hợp khung quy định liên quan thực sự sử dụng ký hiệu đó.
Hiệu suất bảo vệ: Xem xét điện áp vận hành liên tục tối đa, mức bảo vệ điện áp, các định mức dòng xả hoặc dòng xung áp dụng và các đặc tính liên quan đến mạch điện khác do nhà sản xuất công bố.
Tiếp địa và cấu trúc liên kết: Xác nhận tính tương thích với hệ thống tiếp địa thực tế, cách bố trí kết nối và các dây dẫn được bảo vệ.
Bảo vệ dự phòng và ngắt kết nối: Kiểm tra mọi thiết bị bảo vệ bên ngoài cần thiết, đặc tính của thiết bị ngắt kết nối bên trong, các điều kiện phối hợp và hướng dẫn của nhà sản xuất.
Yêu cầu về giao diện: Đối với bảo vệ tín hiệu và PoE, hãy xác minh loại đầu nối, tốc độ dữ liệu, đặc tính chèn, điện áp đường dây, dòng điện, khả năng chống nhiễu và công suất truyền tải được hỗ trợ.
Khung lắp đặt: Xác định hướng dẫn ứng dụng liên quan, tiêu chuẩn lắp đặt, các quy định quốc gia và thông số kỹ thuật của dự án tách biệt với tiêu chuẩn sản phẩm.
Bằng chứng độc lập khi được yêu cầu: Yêu cầu báo cáo hoặc chứng chỉ thực tế, tổ chức cấp, phạm vi, các điều kiện hiệu lực nếu được nêu và bất kỳ sự áp dụng nào theo khu vực.

Để giải thích các tuyên bố về điện riêng lẻ, hãy sử dụng cách đọc bảng dữ liệu SPD và xác minh các thông số kỹ thuật thực tế của nó.

Khi so sánh thiết bị chống sét lan truyền VIOX, hãy cung cấp loại mạch được bảo vệ, điện áp hệ thống, sơ đồ nối đất, dòng điện sự cố dự kiến, phiên bản tiêu chuẩn yêu cầu và thị trường dự án để tài liệu sản phẩm chính xác có thể được đánh giá dựa trên ứng dụng thực tế.

Các tài liệu tham khảo IEC chính thức

Phạm vi tiêu chuẩn và các phiên bản xuất bản đã được xác minh dựa trên các trang xuất bản chính thức của IEC vào ngày 25 tháng 8 năm 2026. Các tiêu chuẩn quốc gia được áp dụng, thông số kỹ thuật của dự án, hướng dẫn của nhà sản xuất và bằng chứng cụ thể của sản phẩm phải được kiểm tra cho từng hệ thống lắp đặt.

Về tác giả

Joe

Joe là Trưởng nhóm Biên tập của VIOX. Anh ấy đã làm việc với tư cách là biên tập viên ngành điện từ năm 2013, chịu trách nhiệm dẫn dắt công tác lập kế hoạch, biên tập và kiểm soát chất lượng nội dung của VIOX. Công việc của anh tập trung vào việc chuyển đổi các thông số kỹ thuật sản phẩm, kiến thức ứng dụng và các tiêu chuẩn điện hiện hành thành những hướng dẫn rõ ràng, thiết thực cho các kỹ sư, nhà phân phối, đơn vị lắp ráp tủ điện, người mua hàng và các chuyên gia trong ngành điện. Joe giám sát định hướng biên tập và quy trình kiểm duyệt cho thông tin sản phẩm cũng như các bài viết chuyên môn của VIOX. Đối với các câu hỏi về biên tập, vui lòng liên hệ [email protected].
