یہ کیسے معلوم کریں کہ آیا پرانے کنزیومر یونٹ کو اپ گریڈ کرنے کی ضرورت ہے

آپ سیڑھیوں کے نیچے الماری کھولتے ہیں اور ایک فیوز باکس پاتے ہیں جس میں اب بھی فیوز وائر استعمال ہوتی ہے۔ یا شاید اس میں منی ایچر سرکٹ بریکرز (MCBs) تو ہیں، لیکن کہیں بھی RCD ٹیسٹ بٹن موجود نہیں ہے۔ لائٹس کام کر رہی ہیں۔ ساکٹ کام کر رہے ہیں۔ جلنے کی کوئی بو نہیں آ رہی۔ تو کیا یہ واقعی خطرناک ہے، یا کوئی محض آپ کو نیا کنزیومر یونٹ بیچنے کی کوشش کر رہا ہے؟

یہ گائیڈ ان کے لیے لکھی گئی ہے یو کے (UK) کی گھریلو تنصیبات, ، خاص طور پر انگلینڈ اور ویلز کے گھر جہاں BS 7671، پارٹ P نوٹیفکیشن، EICR پریکٹس، RCD/RCBO پروٹیکشن، اور کنزیومر یونٹ کی اصطلاحات لاگو ہوتی ہیں۔ اگر آپ ایسی مارکیٹ میں کام کر رہے ہیں جہاں لوڈ سینٹرز، پینل بورڈز، NEC کے قواعد، یا NEMA آلات کی اصطلاحات استعمال ہوتی ہیں، تو حفاظتی اصول تو یکساں ہو سکتے ہیں، لیکن تعمیل کا طریقہ کار مختلف ہے۔.

یہ ایک درست سوال ہے۔ پرانے کنزیومر یونٹ کا مطلب یہ نہیں ہے کہ پورے گھر کی وائرنگ کل ہی تبدیل کرنی ہوگی۔ لیکن یہ اس بات کی علامت ہو سکتی ہے کہ تنصیب میں جدید برطانوی گھروں کے لیے درکار شاک پروٹیکشن، آگ سے بچاؤ، اضافی گنجائش اور معائنے کے معیارات کی کمی ہے۔.

اصل فیصلہ صرف عمر کی بنیاد پر نہیں کیا جاتا۔ اس کا انحصار اس بات پر ہے کہ کون سے حفاظتی آلات نصب ہیں، انکلوژر کی حالت کیا ہے، اس کے پیچھے وائرنگ کیسی ہے، ارتھنگ اور بانڈنگ، پراپرٹی کی بجلی کی طلب، اور الیکٹریکل انسٹالیشن کنڈیشن رپورٹ (EICR) کا نتیجہ کیا ہے۔.

فیلڈ نوٹ: جب الیکٹریشنز برطانیہ کے پرانے فیوز بورڈز کھولتے ہیں، تو مسئلہ اکثر کوئی ایک بڑا نقص نہیں ہوتا۔ یہ عام طور پر مسائل کا ایک مجموعہ ہوتا ہے: RCD پروٹیکشن کا نہ ہونا، پرانے ہاتھ سے لکھے ہوئے لیبلز، کیبل کے داخل ہونے کی جگہ پر ہجوم، کچھ DIY اضافے، اور حالیہ ٹیسٹ ریکارڈ کا نہ ہونا۔ ان میں سے کوئی ایک مسئلہ تو قابلِ انتظام ہو سکتا ہے، لیکن یہ سب مل کر اپ گریڈ سے پہلے EICR کو فوری بصری فیصلے سے کہیں زیادہ اہم بنا دیتے ہیں۔.

مختصر جواب

پرانے کنزیومر یونٹ کو عام طور پر اپ گریڈ کرنے کی ضرورت تب ہوتی ہے جب اس میں: دوبارہ وائر ہونے والے فیوز، RCD پروٹیکشن کا نہ ہونا، ظاہری نقصان، زیادہ گرم ہونے کے نشانات، ناقص لیبلنگ، ناکافی اضافی گنجائش، EICR کے مشاہدات میں ناکامی، یا جب بجلی کے بڑے کام جیسے نئے سرکٹس، EV چارجنگ، سولر PV، ہیٹ پمپس، یا کچن اپ گریڈز کی منصوبہ بندی کی گئی ہو۔.

سب سے زیادہ خطرے کی علامات یہ ہیں:

• جدید سرکٹ بریکرز کے بجائے دوبارہ وائر ہونے والے فیوز کیریئرز کا ہونا۔
• ریزیڈول کرنٹ ڈیوائس (RCD) یا اوور کرنٹ پروٹیکشن کے ساتھ ریزیڈول کرنٹ بریکر (RCBO) پروٹیکشن کا نہ ہونا۔
• جھلسنے کے نشانات، گنگنانے کی آواز، جلنے کی بو، پگھلا ہوا پلاسٹک، یا حرارت سے پہنچنے والا نقصان
• لکڑی کے پچھلے حصے والا یا بہت پرانا فیوز بورڈ جس میں بیکلائٹ یا کاسٹ آئرن کے پرزے لگے ہوں
• ننگے لائیو پارٹس، خالی جگہوں پر کور کا نہ ہونا، ٹوٹے ہوئے کور، یا ناقص آئی پی (IP) پروٹیکشن
• بار بار ٹرپنگ ہونا یا کسی واضح آلات کی خرابی کے بغیر فیوز کا اڑ جانا
• سرکٹ کی واضح لیبلنگ کا نہ ہونا
• ناکام یا غیر تسلی بخش EICR جس میں C1، C2، یا FI کے مشاہدات درج ہوں
• معائنے کے دوران پرانی ارتھنگ یا بانڈنگ کا پایا جانا

اگر ان میں سے کوئی بھی علامت موجود ہو تو کسی مستند الیکٹریشن سے معائنہ کروائیں۔ کور کو خود نہ ہٹائیں اور نہ ہی یونٹ میں تبدیلی کرنے کی کوشش کریں۔ جب آپ اس کے کردار کو سمجھ لیں گے تو فیصلہ کرنا آسان ہو جائے گا صارف یونٹ اور جدید حفاظتی آلات جیسے کہ RCBOs بنیادی MCBs سے کیسے مختلف ہیں۔.

کلیدی ٹیک ویز

• “پرانا” کوئی تکنیکی تشخیص نہیں ہے۔ کنزیومر یونٹ کو تحفظ، حالت، تعمیل کے سیاق و سباق اور ٹیسٹ کے نتائج کی بنیاد پر جانچا جانا چاہیے۔.
• ایک تسلی بخش EICR کا مطلب یہ ہو سکتا ہے کہ پرانے یونٹ کو فوری تبدیلی کی ضرورت نہیں ہے، چاہے اس میں کچھ جدید خصوصیات موجود نہ ہوں۔.
• دوبارہ تار لگانے کے قابل فیوز (Rewireable fuses) اور RCD تحفظ کا نہ ہونا اپ گریڈ پر غور کرنے کی مضبوط وجوہات ہیں۔.
• موجودہ پلاسٹک کنزیومر یونٹس صرف اس لیے غیر محفوظ نہیں ہو جاتے کہ جدید گھریلو کنزیومر یونٹس عام طور پر دھاتی غلاف (metal-enclosed) والے ہوتے ہیں۔.
• کنزیومر یونٹ کی تبدیلی پوری تنصیب (installation) کی جانچ کا متبادل نہیں ہے۔.
• انگلینڈ میں مکان مالکان کے لیے موجودہ کرایہ داری کے ضوابط کے تحت کم از کم ہر پانچ سال بعد برقی معائنہ اور ٹیسٹنگ کا انتظام کرنا لازمی ہے۔.
• ای وی چارجرز، سولر پی وی، بیٹری اسٹوریج، ایکسٹینشنز اور نئے سرکٹس جیسی بڑی اپ گریڈز اکثر پرانے بورڈ کو محدود کرنے والا عنصر بنا دیتی ہیں۔.
• ایک جدید RCBO پر مبنی کنزیومر یونٹ پرانے اسپلٹ لوڈ بورڈز کے مقابلے میں فالٹ سلیکٹیوٹی کو بہتر بنا سکتا ہے۔.

کنزیومر یونٹ کیا ہے؟

کنزیومر یونٹ برطانیہ کا گھریلو ڈسٹری بیوشن بورڈ ہے۔ یہ میٹر کے بعد آنے والی سپلائی کو وصول کرتا ہے اور اسے حتمی سرکٹس جیسے ساکٹ، لائٹنگ، ککر، شاور، ایمرشن ہیٹر، گیراج یا آؤٹ ڈور سپلائی میں تقسیم کرتا ہے۔.

اپنی عمر اور ڈیزائن کے لحاظ سے، اس میں درج ذیل شامل ہو سکتے ہیں:

• ایک مین سوئچ
• ری وائر ایبل فیوز
• کارٹریج فیوز
• چھوٹے سرکٹ بریکرز (MCBs)
• RCDs
• RCBOs
• surge protective devices (SPDs)
• آرک فالٹ ڈیٹیکشن ڈیوائسز (AFDDs)
• نیوٹرل اور ارتھ بار

معمر افراد شاید ہر بورڈ کو فیوز باکس کہتے ہوں۔ تکنیکی طور پر، بہت سے جدید “فیوز باکسز” میں کوئی فیوز نہیں ہوتا۔ اس کے بجائے وہ سرکٹ بریکرز اور ریزیڈول کرنٹ پروٹیکشن کا استعمال کرتے ہیں۔ برطانیہ میں گھریلو کاموں میں، یہ فرق اہم ہے کیونکہ کنزیومر یونٹ صرف ایک انکلوژر نہیں ہے؛ یہ وہ مقام ہے جہاں سرکٹ پروٹیکشن، ریزیڈول کرنٹ پروٹیکشن، آئسولیشن، اور لیبلنگ ایک ہی اسمبلی میں اکٹھے ہوتے ہیں۔.

وہ علامات جن سے ظاہر ہوتا ہے کہ آپ کے پرانے کنزیومر یونٹ کو اپ گریڈ کی ضرورت ہے

1. یہ اب بھی ری وائر ایبل (دوبارہ تار لگانے والے) فیوز استعمال کرتا ہے

ری وائر ایبل فیوز ایک فرسودہ تنصیب کی واضح ترین علامات میں سے ایک ہیں۔.

یہ درست ریٹنگ اور دیکھ بھال کی صورت میں فالٹ کے حالات میں اب بھی سرکٹ منقطع کر سکتے ہیں، لیکن یہ وہ سہولت، ری سیٹ فنکشن، سلیکٹیوٹی، یا ریزیڈول کرنٹ پروٹیکشن فراہم نہیں کرتے جس کی جدید بورڈز میں توقع کی جاتی ہے۔.

عام مسائل میں شامل ہیں:

• فالٹ کے بعد غلط فیوز وائر کا لگایا جانا
• خراب فیوز کیریئرز
• ناقص کانٹیکٹ پریشر
• سرکٹ کی محدود شناخت
• آر سی ڈی (RCD) تحفظ کا نہ ہونا
• جدید گھر کی ضرورت سے کم سرکٹس

اگر بورڈ میں فیوز وائر، سیرامک فیوز کیریئرز، لکڑی کی ماؤنٹنگ، یا بہت پرانے سوئچ گیئر موجود ہوں، تو اس کا معائنہ کیا جانا چاہیے۔ بہت سے معاملات میں، جدید کنزیومر یونٹ سے تبدیلی ہی حفاظت کو بہتر بنانے کا عملی طریقہ ہے۔.

2. آر سی ڈی (RCD) تحفظ موجود نہیں ہے

آر سی ڈی (RCD) تحفظ پرانے فیوز باکس اور جدید کنزیومر یونٹ کے درمیان سب سے بڑے فرق میں سے ایک ہے۔.

آر سی ڈی (RCD) اس بقایا کرنٹ (residual current) کا پتہ لگاتا ہے جو مطلوبہ سرکٹ کے راستے سے باہر نکل رہا ہو، جیسے کہ کرنٹ کا کسی شخص کے جسم سے گزرنا یا کسی فالٹ کے ذریعے زمین میں جانا۔ یہ مہلک برقی جھٹکے کے خطرے کو کم کرنے کے لیے بجلی کی سپلائی کو تیزی سے منقطع کر دیتا ہے۔.

آر سی ڈی تحفظ نہ ہونے کی علامات درج ذیل ہیں:

• “T” یا “Test” کے نشان والا کوئی ٹیسٹ بٹن موجود نہ ہونا”
• صرف فیوز یا ایم سی بی (MCBs) کا نظر آنا
• پرانا بورڈ جس میں کوئی بڑا آر سی ڈی سوئچ نہ ہو
• ساکٹ سرکٹس کا کسی بھی ریزیڈول کرنٹ ڈیوائس سے محفوظ نہ ہونا

الیکٹریکل سیفٹی فرسٹ (Electrical Safety First) کے مطابق، آر سی ڈی حساس حفاظتی آلات ہیں جو فالٹ کا پتہ چلنے پر خود بخود بجلی بند کر دیتے ہیں۔ جدید کنزیومر یونٹس میں عام طور پر آر سی ڈی یا آر سی بی او (RCBOs) شامل ہوتے ہیں۔.

اہم نکتہ: ایک پرانی تنصیب جس میں آر سی ڈی تحفظ کی کمی ہو، اگر ای آئی سی آر (EICR) تسلی بخش ہو تو اسے فوری طور پر تبدیل کرنا لازمی نہیں ہوتا۔ الیکٹریکل سیفٹی فرسٹ کا کہنا ہے کہ اگر ای آئی سی آر تسلی بخش ہے، تو کنزیومر یونٹ کو صرف اس لیے تبدیل کرنے کی ضرورت نہیں کہ اس میں آر سی ڈی تحفظ نہیں ہے۔ تاہم، آر سی ڈی تحفظ کا نہ ہونا اب بھی پیشہ ورانہ مشورہ لینے کی ایک بڑی وجہ ہے، خاص طور پر ساکٹس، باتھ رومز، بیرونی آلات، یا مستقبل میں کی جانے والی تبدیلیوں کے لیے۔ بورڈ کی تبدیلی کے دوران، الیکٹریشنز اکثر انفرادی آر سی بی او (RCBOs) کی طرف رجوع کرتے ہیں کیونکہ اس صورت میں ہر سرکٹ میں اوور کرنٹ پروٹیکشن اور ریزیڈول کرنٹ پروٹیکشن دونوں موجود ہوتے ہیں، بجائے اس کے کہ صرف ایک پر انحصار کیا جائے۔ ایم سی بی اوور لوڈ اور شارٹ سرکٹ فالٹس کے لیے۔.

3. یونٹ پر جلنے کے نشانات، جلنے کی بو، گنگناہٹ (buzzing)، یا حرارت سے نقصان موجود ہے۔

یہ اب “کیا مجھے کبھی اپ گریڈ کرنا چاہیے؟” والی صورتحال نہیں ہے۔ حرارت اور آرکنگ (arcing) کی علامات کے لیے فوری معائنے کی ضرورت ہے۔.

انتباہی علامات میں شامل ہیں:

• بریکرز یا فیوز کیریئرز کے ارد گرد بھورے یا سیاہ نشانات
• پگھلا ہوا پلاسٹک
• کسی ایک سرکٹ کے ارد گرد گرم کور
• گنگناہٹ، چٹخنے، یا آرکنگ کی آواز
• جلانے کی بو
• بار بار بلا وجہ ٹرپنگ ہونا
• بورڈ میں داخل ہونے والی کیبل کی انسولیشن کا بھربھرا ہونا یا رنگ تبدیل ہو جانا

یہ علامات ڈھیلے کنکشن، اوورلوڈ سرکٹس، پرانے آلات، خراب بس بارز، یا ناقص کانٹیکٹ پریشر کی نشاندہی کر سکتی ہیں۔ وہی تھرمل پیٹرن جس پر بحث کی گئی ہے ایم سی بی (MCB) بس بار کا حد سے زیادہ گرم ہونا گھریلو بورڈ میں اس وقت ظاہر ہو سکتا ہے جب کانٹیکٹ پریشر خراب ہو جائے یا سرکٹ اوورلوڈ ہو جائے۔.

بار بار ری سیٹ نہ کریں اور سرکٹ کا استعمال جاری نہ رکھیں۔ کسی مستند الیکٹریشن کے ذریعے محفوظ آئسولیشن اور معائنے کا انتظام کریں۔.

4. انکلوژر (باکس) بہت پرانا، لکڑی کے پچھلے حصے والا، یا جسمانی طور پر خراب ہونا

لکڑی کے پچھلے حصے، بیکلائٹ فیوز کیریئرز، کاسٹ آئرن سوئچز، خراب کور، غائب بلینکس، یا کھلے سوراخوں والا کنزیومر یونٹ اپ گریڈ کرنے کے لیے ایک مضبوط امیدوار ہے۔.

الیکٹریکل سیفٹی فرسٹ کی EICR گائیڈنس پرانی خصوصیات جیسے لکڑی کے بیک، کاسٹ آئرن سوئچز، اور مکسڈ فیوز باکسز کی نشاندہی کرتی ہے جن کا معائنہ کیا جانا چاہیے۔.

برطانیہ میں جدید گھریلو کنزیومر یونٹس کے لیے عام طور پر یہ ضروری ہے کہ وہ غیر آتش گیر مواد سے بنے ہوں یا BS 7671 کی ضروریات کے تحت، جو 2015 میں ترمیم 3 کے ذریعے متعارف کرائی گئی تھیں اور بعد کے ایڈیشنز میں بھی برقرار رکھی گئی ہیں، انہیں غیر آتش گیر کیبنٹ میں بند کیا جائے۔.

تاہم، اس ضرورت کا مطلب یہ نہیں ہے کہ ہر موجودہ پلاسٹک کنزیومر یونٹ کو فوری طور پر تبدیل کیا جائے۔ ایک موجودہ پلاسٹک یونٹ کو اس کی حالت، مقام اور خطرے کے لحاظ سے EICR میں تبدیلی کی سفارش مل سکتی ہے، نہ کہ فوری ناکامی قرار دیا جا سکتا ہے۔ گھریلو احاطے میں نیا کنزیومر یونٹ موجودہ تقاضوں کے مطابق ہونا چاہیے۔.

5. اس میں جزوی تحفظ یا کئی سرکٹس کے لیے صرف ایک RCD موجود ہے

پرانے اسپلٹ لوڈ کنزیومر یونٹس اکثر ایک یا دو RCDs کا استعمال کرتے ہیں جو متعدد MCBs کو تحفظ فراہم کرتے ہیں۔ یہ صرف فیوز والے بورڈز کے مقابلے میں ایک عام بہتری تھی، لیکن اس کے عملی نقصانات ہیں:

• ایک ارتھ فالٹ کئی سرکٹس کو منقطع کر سکتا ہے
• غیر ضروری ٹرپنگ (nuisance tripping) کی وجہ تلاش کرنا مشکل ہو سکتا ہے
• ایک سرکٹ میں خرابی فریزر، لائٹنگ، ساکٹ، یا بوائلر کو ایک ساتھ بند کر سکتی ہے
• کچھ سرکٹس میں اب بھی آر سی ڈی (RCD) پروٹیکشن کی کمی ہو سکتی ہے۔

ایک جدید آر سی بی او (RCBO) بورڈ ہر انفرادی سرکٹ پر اوور کرنٹ اور ریزیڈول کرنٹ سے تحفظ فراہم کرتا ہے۔ یہ ڈسکریمینیشن کو بہتر بناتا ہے اور فالٹ تلاش کرنے کے عمل کو آسان بناتا ہے۔.

اس کا مطلب یہ نہیں ہے کہ ہر اسپلٹ لوڈ بورڈ کو فوری طور پر تبدیل کیا جائے۔ اس کا مطلب یہ ہے کہ اپ گریڈ کرتے وقت، نئے سرکٹس شامل کرتے وقت، یا بار بار ٹرپنگ (nuisance tripping) کے مسائل حل کرتے وقت، آر سی بی او (RCBO) پر مبنی ڈیزائن اکثر ایک بہتر انتخاب ہوتے ہیں۔.

6. بورڈ میں جدید لوڈز کے لیے کوئی اضافی گنجائش موجود نہیں ہے۔

بہت سے پرانے کنزیومر یونٹس کو جدید گھروں کے مقابلے میں کم سرکٹس اور کم الیکٹریکل ڈائیورسٹی کے لیے ڈیزائن کیا گیا تھا۔.

درج ذیل چیزوں کا اضافہ کرتے وقت اپ گریڈ کرنے کا دباؤ بڑھ جاتا ہے:

• ای وی (EV) چارجر
• سولر پی وی (PV) انورٹر
• بیٹری اسٹوریج
• ہیٹ پمپ
• الیکٹرک شاور
• انڈکشن ہوب
• گارڈن آفس
• ایکسٹینشن
• ورکشاپ یا گیراج سپلائی
• آؤٹ ڈور ساکٹس
• کچن کے متعدد آلات کے سرکٹس

اگر کنزیومر یونٹ میں اضافی گنجائش نہ ہو، لوڈ واضح نہ ہو، مختلف آلات ملے جلے ہوں، یا نئے سرکٹس کے لیے ناکافی تحفظ موجود ہو، تو پرانے بورڈ میں مزید آلات ٹھونسنے کے بجائے اسے تبدیل کرنا زیادہ دانشمندی ہے۔ ای وی (EV) چارجنگ اس کی ایک بہترین مثال ہے: سرکٹ ڈیزائن میں صرف بھرے ہوئے بورڈ میں ایک اور بریکر شامل کرنے کے بجائے لوڈ، حفاظتی آلات کے انتخاب، آر سی ڈی (RCD) کی ضروریات، اور تنصیب کے طریقہ کار کو مدنظر رکھنا ضروری ہے۔ یہی لوڈ پلاننگ کا نقطہ نظر 7 کلو واٹ یا 22 کلو واٹ کے ای وی چارجر سرکٹ کے لیے تحفظ کا تعین کرتے وقت بھی لاگو ہوتا ہے۔ 7 کلو واٹ یا 22 کلو واٹ ای وی (EV) چارجر سرکٹ.

7. سرکٹ لیبلز غائب ہیں یا ناقابل اعتبار ہیں

ناقص لیبلنگ صرف پریشانی کا باعث نہیں ہے۔ یہ خرابیوں، دیکھ بھال، اور ہنگامی حالات کے دوران بجلی منقطع کرنے (آئسولیشن) کے عمل کو سست کر دیتی ہے۔.

اپ گریڈ یا اصلاحی کام پر غور کیا جانا چاہیے اگر:

• لیبلز غائب ہوں
• لیبلز اصل سرکٹس سے مطابقت نہ رکھتے ہوں
• کئی سرکٹس کو مبہم طور پر “ساکٹس” کے طور پر نشان زد کیا گیا ہے۔”
• پرانی لکھائی کو بار بار کاٹا گیا ہے۔
• فالتو راستوں (spare ways) کی نشاندہی نہیں کی گئی ہے۔
• حفاظتی آلات کی ریٹنگ سرکٹ کی تفصیلات سے مطابقت نہیں رکھتی۔

صرف لیبلنگ کے لیے مکمل تبدیلی کی ضرورت نہیں ہو سکتی، لیکن یہ اکثر اس بات کا اشارہ ہوتا ہے کہ تنصیب کو مناسب دستاویزات کے بغیر کئی بار تبدیل کیا گیا ہے۔ اچھی الیکٹریکل پینل کی لیبلنگ مستقبل میں ٹیسٹنگ کو بھی محفوظ بناتی ہے کیونکہ الیکٹریشن سرکٹس کو زیادہ قابل اعتماد طریقے سے الگ اور تصدیق کر سکتا ہے۔.

EICR غیر تسلی بخش ہے۔

EICR اس بات کا تعین کرنے کا سب سے قابل اعتماد طریقہ ہے کہ آیا پرانا کنزیومر یونٹ مزید استعمال کے لیے محفوظ ہے یا نہیں۔.

EICR کے عام کوڈز درج ذیل ہیں:

کوڈ	مطلب	اپ گریڈ کی مطابقت
C1	خطرہ موجود ہے	فوری کارروائی درکار ہے
C2	ممکنہ طور پر خطرناک	اصلاحی کام درکار ہے
FI	مزید تحقیقات درکار ہیں	حفاظت کی تصدیق سے قبل تحقیقات کی ضرورت ہے۔
C3	بہتری کی سفارش کی جاتی ہے۔	عام طور پر یہ بذات خود خودکار ناکامی (automatic failure) نہیں ہے۔

C1 یا C2 مشاہدات والا پرانا بورڈ فوری اصلاحی کام یا تبدیلی کا متقاضی ہو سکتا ہے۔ C3 مشاہدہ اس بات کی نشاندہی کر سکتا ہے کہ تنصیب موجودہ معیارات کے مطابق نہیں ہے لیکن یہ ضروری نہیں کہ مسلسل استعمال کے لیے غیر محفوظ ہو۔.

الیکٹریکل سیفٹی فرسٹ کی بیسٹ پریکٹس گائیڈ 4 برطانیہ میں EICR کوڈنگ کی رہنمائی کے لیے بڑے پیمانے پر استعمال ہوتی ہے۔ درست کوڈنگ کا تعین معائنہ کرنے والے الیکٹریشن کو تنصیب کی اصل حالت اور خطرے کی بنیاد پر کرنا چاہیے۔.

9. ارتھنگ یا بانڈنگ ناکافی ہے۔

کنزیومر یونٹ کا فیصلہ تنہائی میں نہ کریں۔ ناقص ارتھنگ یا غائب بانڈنگ سے منسلک نیا بورڈ بنیادی حفاظتی مسئلے کو حل نہیں کرتا۔.

کنزیومر یونٹ کو تبدیل کرنے سے پہلے، ایک ماہر الیکٹریشن کو درج ذیل چیزیں چیک کرنی چاہئیں:

• ارتھنگ کا انتظام
• مین ارتھنگ کنڈکٹر
• گیس، پانی اور دیگر سروسز کے لیے مین پروٹیکٹو بانڈنگ جہاں ضروری ہو
• سپلائی پولرٹی
• پراسپیکٹو فالٹ کرنٹ
• لوپ امپیڈنس
• میٹر ٹیلز اور مین فیوز کے انتظامات
• موجودہ سرکٹس کی حالت

اگر ارتھنگ یا بانڈنگ ناکافی ہو، تو اسے اپ گریڈ کی حکمت عملی کے حصے کے طور پر درست کیا جانا چاہیے۔ یہی وجہ ہے کہ صرف سامنے کی تصویر کی بنیاد پر کنزیومر یونٹ کا تخمینہ کمزور ہوتا ہے: بورڈ کے اندر موجود حفاظتی آلات صرف تب ہی درست طریقے سے کام کر سکتے ہیں جب تنصیب کی ارتھنگ اور بانڈنگ کے انتظامات کی تصدیق کر لی جائے۔.

10. بڑے برقی کام کی منصوبہ بندی

اگر پراپرٹی میں بڑے پیمانے پر برقی کام ہونے والا ہو، تو پرانا کنزیومر یونٹ اکثر رکاوٹ بن جاتا ہے۔.

مثالوں میں شامل ہیں:

• باورچی خانے کے نئے سرکٹس
• باتھ روم کا برقی کام
• مکمل یا جزوی ری وائرنگ
• ایکسٹینشن
• لافٹ کنورژن (اٹاری کی تبدیلی)
• بیرونی سرکٹس
• ای وی (EV) چارجر
• ہیٹ پمپ
• سولر پی وی (شمسی توانائی)
• بیٹری اسٹوریج

نئے کام کو موجودہ تقاضوں کے مطابق ہونا چاہیے۔ بہت سے معاملات میں، الیکٹریشن صرف آر سی ڈی (RCD) پروٹیکشن، سرکٹ کی گنجائش، ارتھنگ، اور موجودہ تنصیب کی مناسبیت کی تصدیق کیے بغیر پرانے بورڈ میں سرکٹ کا اضافہ نہیں کر سکتا۔.

پرانا ہونے کا مطلب ہمیشہ غیر قانونی یا فوری طور پر غیر محفوظ ہونا نہیں ہے۔

یہ نکتہ اعتماد کے لیے اہم ہے۔.

برقی ضوابط وقت کے ساتھ تبدیل ہوتے رہتے ہیں۔ ایک ایسی تنصیب جو وائرنگ ریگولیشنز کے پرانے ایڈیشن کے مطابق ڈیزائن کی گئی ہو، وہ ہر موجودہ تقاضے سے مطابقت نہ رکھتی ہو، لیکن اس کا مطلب یہ نہیں کہ وہ خود بخود غیر محفوظ یا غیر قانونی ہو گئی ہے۔.

درست سوال یہ ہے:

کیا یہ تنصیب آج کے دور میں مسلسل استعمال کے لیے محفوظ ہے؟

ای آئی سی آر (EICR) کا مقصد اسی بات کا اندازہ لگانا ہے۔ یہ موجودہ حالت، آلات کی قسم، حفاظتی اقدامات، ٹوٹ پھوٹ، نقصان، اور اس بات کا جائزہ لیتا ہے کہ آیا مزید تحقیق کی ضرورت ہے۔.

الیکٹریکل سیفٹی فرسٹ خاص طور پر یہ نوٹ کرتی ہے کہ اگر ای آئی سی آر (EICR) تسلی بخش ہو، تو کنزیومر یونٹ کو صرف اس لیے تبدیل کرنے کی ضرورت نہیں ہے کہ اس میں آر سی ڈی (RCD) پروٹیکشن کی کمی ہے۔ تاہم، جھٹکے سے تحفظ کو بہتر بنانے، تکلیف کو کم کرنے، نئے سرکٹس کو سپورٹ کرنے، یا کرائے اور انشورنس کی توقعات کو پورا کرنے کے لیے اپ گریڈ کرنے کی سفارش کی جا سکتی ہے۔.

ایک جدید کنزیومر یونٹ میں عام طور پر کیا شامل ہوتا ہے

ایک جدید برطانوی کنزیومر یونٹ میں درج ذیل چیزیں شامل ہو سکتی ہیں:

• گھریلو تنصیبات کے لیے دھاتی انکلوژر (باکس)
• مین سوئچ
• انفرادی فائنل سرکٹس کے لیے آر سی بی اوز (RCBOs)
• جہاں ضرورت ہو یا رسک اسیسمنٹ کے تحت منتخب کیا گیا ہو، وہاں سرج پروٹیکٹو ڈیوائس (SPD)
• جہاں ضرورت ہو یا زیادہ خطرے والے سرکٹس کے لیے مخصوص کیا گیا ہو، وہاں اے ایف ڈی ڈی (AFDDs)
• سرکٹس کی واضح شناخت
• مستقبل میں توسیع کے لیے اضافی گنجائش (اسپیئر ویز)
• کیبل کے داخلے اور کنٹینمنٹ کا محفوظ انتظام
• نیوٹرل اور ارتھ کے مناسب انتظامات

آر سی بی او (RCBO) کنزیومر یونٹ

آر سی بی او پر مبنی بورڈ ہر سرکٹ کو اس کی اپنی اوور کرنٹ اور ریزیڈول کرنٹ سے تحفظ فراہم کرتا ہے۔ یہ اب اکثر ترجیحی اپ گریڈ آپشن ہے کیونکہ ایک فالٹ کی صورت میں متعدد غیر متعلقہ سرکٹس کی بجلی منقطع نہیں ہوتی۔.

ڈوئل آر سی ڈی (Dual-RCD) اسپلٹ لوڈ بورڈ

ڈوئل آر سی ڈی بورڈ عام طور پر مکمل آر سی بی او بورڈ سے سستا ہوتا ہے، لیکن اس میں ایک آر سی ڈی کئی سرکٹس کی حفاظت کرتی ہے۔ یہ کچھ ڈیزائنز میں قابل قبول ہو سکتا ہے، لیکن یہ کم سلیکٹو ہے اور فالٹ کے دوران بجلی کے وسیع تر نقصان کا سبب بن سکتا ہے۔.

ہائی انٹیگریٹی بورڈ

ایک ہائی انٹیگریٹی بورڈ منتخب سرکٹس کے لیے آر سی ڈی (RCD) سے محفوظ راستوں اور نان آر سی ڈی یا آر سی بی او (RCBO) راستوں کو یکجا کرتا ہے۔ درست ترتیب کا انحصار تنصیب کے ڈیزائن اور موجودہ ضوابط پر ہوتا ہے۔ جہاں کسی پروجیکٹ کے لیے VIOX اجزاء کا جائزہ لیا جا رہا ہو، وہاں متعلقہ RCBO اور ایم سی بی رینجز کو صرف ڈیوائس کے نام کی بنیاد پر منتخب کرنے کے بجائے، اصل یو کے کنزیومر یونٹ ڈیزائن، سرٹیفیکیشن روٹ، بریکنگ کیپیسٹی، آر سی ڈی کی قسم، اور انسٹالر کی ضروریات کے مطابق جانچا جانا چاہیے۔.

ای آئی سی آر (EICR) کو تبدیلی سے پہلے کب ہونا چاہیے

بہت سے پرانے گھروں کے لیے، تبدیلی سے پہلے ای آئی سی آر (EICR) کروانا زیادہ منظم طریقہ کار ہے۔.

یہ درج ذیل چیزوں کو ظاہر کرنے میں مدد کرتا ہے:

• انسولیشن ریزسٹنس (موصلیت کی مزاحمت) کے مسائل
• باروڈ نیوٹرلز (مستعار نیوٹرل)
• رنگ فائنل سرکٹ کی خرابیاں
• سی پی سی (CPCs) کی عدم موجودگی
• پولرٹی (قطبیت) کے مسائل
• ناکافی ارتھنگ
• خراب وائرنگ
• اوورلوڈ سرکٹس
• چھپی ہوئی خود ساختہ (DIY) تبدیلیاں

کنزیومر یونٹ کی تبدیلی ان نقائص کو ظاہر کر سکتی ہے کیونکہ جدید آر سی ڈی (RCDs) اور آر سی بی او (RCBOs) ارتھ لیکج اور سرکٹ کے نقائص کے لیے زیادہ حساس ہوتے ہیں۔ اگر وائرنگ میں پوشیدہ مسائل ہوں تو نیا بورڈ انسٹالیشن کے فوراً بعد ٹرپ ہو سکتا ہے۔.

ای آئی سی آر (EICR) یہ فیصلہ کرنے میں بھی مدد کرتا ہے کہ آیا کنزیومر یونٹ کو اپ گریڈ کرنا کافی ہے یا پہلے جزوی ری وائرنگ یا دیگر اصلاحی کام کی ضرورت ہے۔.

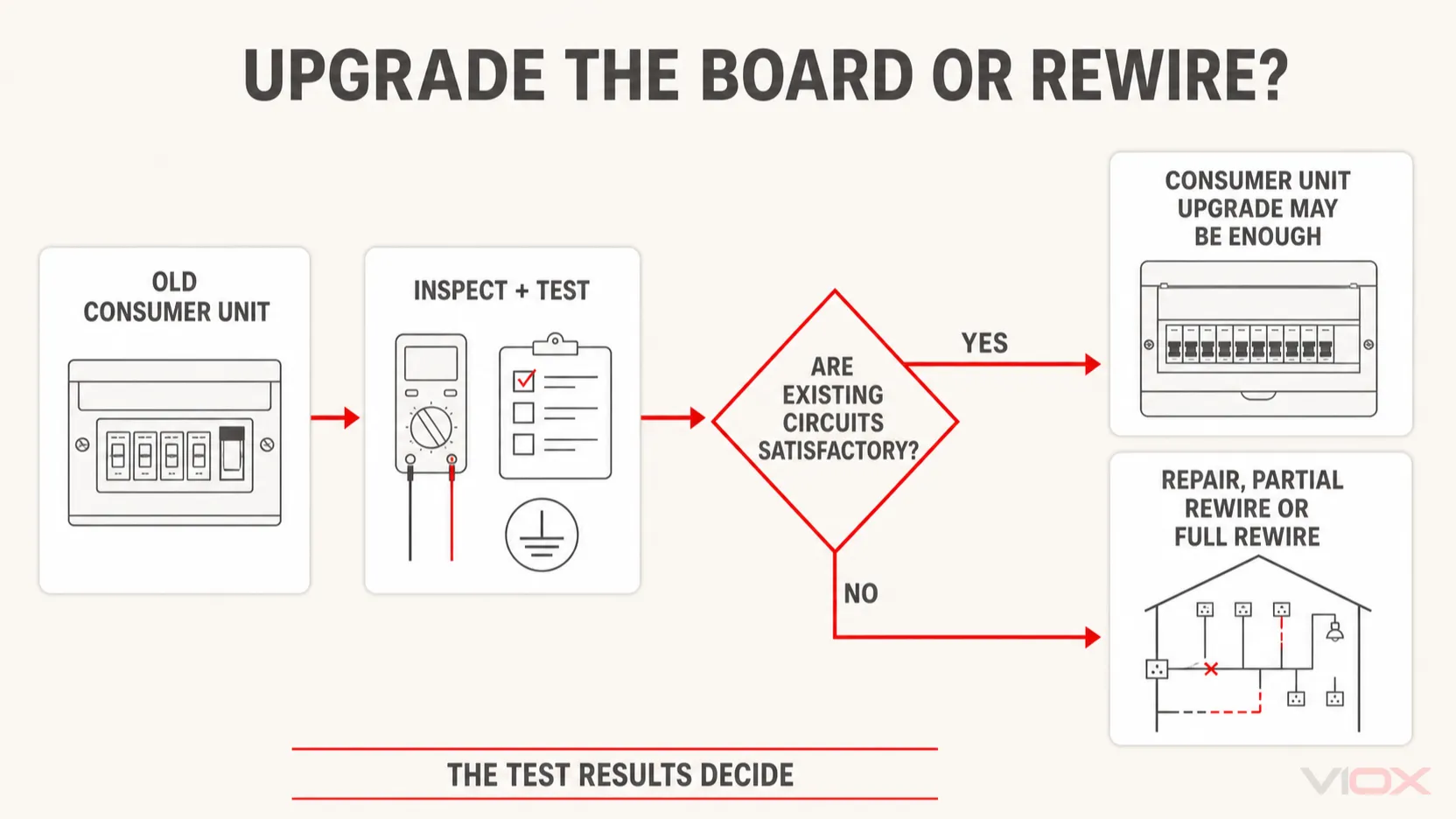

کنزیومر یونٹ اپ گریڈ کن چیزوں کو ٹھیک نہیں کرتا

ایک نیا کنزیومر یونٹ تحفظ اور استعمال میں بہتری لاتا ہے، لیکن یہ خود بخود درج ذیل مسائل کو حل نہیں کرتا:

• کیبل کی خراب ہوتی ہوئی انسولیشن
• سرکٹ کی کم گنجائش والی وائرنگ
• خراب شدہ ایکسیسریز (لوازمات)
• چھپے ہوئے جنکشن باکسز
• ناقص ارتھنگ
• غائب بانڈنگ
• اوورلوڈ سرکٹس
• خطرناک خود ساختہ (DIY) اضافے
• پانی کا داخل ہونا
• چوہوں سے پہنچنے والا نقصان

یہی وجہ ہے کہ ایک اچھا الیکٹریشن تبدیلی سے پہلے اور بعد میں تنصیب (installation) کا ٹیسٹ کرتا ہے۔ بورڈ کنٹرول سینٹر ہوتا ہے، لیکن اس سے منسلک سرکٹس یہ طے کرتے ہیں کہ آیا سسٹم محفوظ ہے یا نہیں۔.

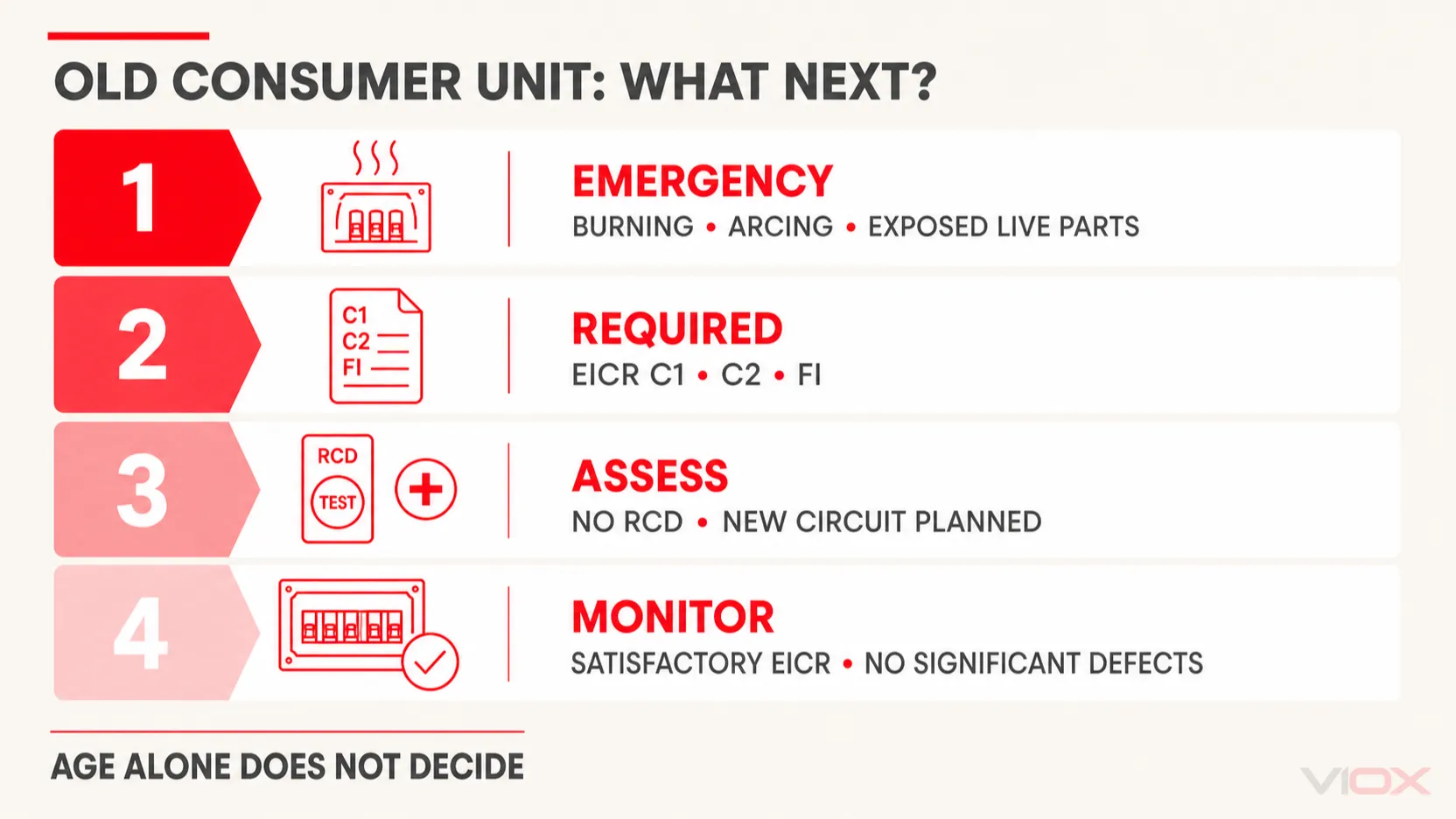

گھر کے مالکان کے لیے چیک لسٹ: کیا آپ کو الیکٹریشن کو بلانا چاہیے؟

آپ کیا دیکھتے ہیں	اس کا کیا مطلب ہو سکتا ہے	ایکشن
فیوز وائر یا ہٹائے جانے کے قابل فیوز کیریئرز	بہت پرانا حفاظتی طریقہ	معائنے کا انتظام کریں اور اپ گریڈ کرنے پر غور کریں
کوئی آر سی ڈی (RCD) یا ٹیسٹ بٹن موجود نہیں	بجلی کے جھٹکے سے محدود تحفظ	معائنے کا انتظام کریں، خاص طور پر کسی بھی تبدیلی سے پہلے
جلنے کے نشانات یا جلنے کی بو	ممکنہ حد سے زیادہ گرمی یا آرکنگ (Arcing)	اسے فوری نوعیت کا معاملہ سمجھیں
لکڑی کی پشت یا بیکلائٹ/کاسٹ آئرن کا سامان	بہت پرانی یونٹ	EICR کا انتظام کریں
خالی جگہیں غائب ہیں یا کور ٹوٹا ہوا ہے	برہنہ لائیو پارٹس (بجلی کے حصوں) کا خطرہ	ہاتھ نہ لگائیں؛ مرمت کا انتظام کریں
بار بار tripping	فالٹ، اوورلوڈ، یا ڈیوائس کا مسئلہ	بار بار ری سیٹ کرنے سے پہلے جانچ پڑتال کریں
لیبل غائب ہیں یا غلط ہیں	آئسولیشن کا خطرہ	سرکٹس کی شناخت کروائیں
ای وی (EV)، سولر، ہیٹ پمپ، یا توسیعی منصوبے کی منصوبہ بندی	پرانا بورڈ موزوں نہیں ہو سکتا	پروجیکٹ ڈیزائن سے پہلے معائنہ کریں
ای آئی سی آر (EICR) سی 1/سی 2/ایف آئی (C1/C2/FI)	حفاظتی مسئلہ یا مزید تفتیش کی ضرورت	اصلاحی کام درکار ہے
EICR تسلی بخش ہے لیکن پرانا بورڈ موجود ہے۔	خود بخود فوری نوعیت کا نہیں ہے۔	بہتر تحفظ کے لیے اپ گریڈ پر غور کریں۔

کنزیومر یونٹ اپ گریڈ کے دوران کیا ہوتا ہے؟

ایک عام پیشہ ورانہ اپ گریڈ میں شامل ہے:

1. کام سے پہلے معائنہ اور ٹیسٹنگ۔.
2. ارتھنگ اور بانڈنگ کی تصدیق۔.
3. مجاز طریقے سے سپلائی کو منقطع کرنا۔.
4. پرانے یونٹ کو ہٹانا۔.
5. نئے کنزیومر یونٹ کی تنصیب۔.
6. حفاظتی آلات کا درست انتخاب اور ترتیب۔.
7. سرکٹ کی جانچ۔.
8. آر سی ڈی (RCD) یا آر سی بی او (RCBO) کی جانچ۔.
9. لیبلنگ۔.
10. ضرورت کے مطابق سرٹیفیکیشن اور نوٹیفکیشن۔.

انگلینڈ اور ویلز میں، کنزیومر یونٹ کی تبدیلی عام طور پر بلڈنگ ریگولیشنز کے پارٹ پی (Part P) کے تحت نوٹیفائی ایبل کام ہے۔ گھر کے مالکان کو چاہیے کہ وہ کسی قابل اور رجسٹرڈ الیکٹریشن کی خدمات حاصل کریں یا بلڈنگ کنٹرول کو مناسب اطلاع کو یقینی بنائیں۔.

مکان مالکان اور کرائے کے گھروں کے لیے

انگلینڈ میں، حکومتی رہنمائی کے مطابق نجی کرائے کی جائیدادوں میں برقی تنصیبات کا معائنہ اور ٹیسٹ ہر پانچ سال میں کم از کم ایک بار کسی اہل شخص سے کروانا لازمی ہے۔ اس رہنمائی کو 2025 میں ترمیم شدہ ضوابط کے ذریعے سماجی کرائے کے شعبے کو شامل کرنے کے لیے اپ ڈیٹ کیا گیا تھا۔.

مکان مالک کو کسی واضح خرابی کے ظاہر ہونے کا انتظار نہیں کرنا چاہیے۔ اگر EICR غیر تسلی بخش ہو، تو اصلاحی یا مزید تفتیشی کام ضوابط اور رپورٹ کے مطابق کیا جانا چاہیے۔.

اگر کنزیومر یونٹ پرانا ہو لیکن EICR تسلی بخش ہو، تو اسے فوری تبدیل کرنے کی ضرورت نہیں ہو سکتی۔ تاہم، ایک مکان مالک حفاظت کو بہتر بنانے، بلاوجہ ٹرپنگ کو کم کرنے، مستقبل کے کاموں میں مدد کے لیے، یا بار بار C3 مشاہدات سے بچنے کے لیے اسے اپ گریڈ کرنے کا انتخاب کر سکتا ہے۔.

عام غلطیاں

غلطی 1: سرکٹس کو ٹیسٹ کیے بغیر بورڈ کو تبدیل کرنا

جدید RCDs اور RCBOs ایسی خرابیوں کو ظاہر کر سکتے ہیں جو پرانے فیوز بورڈ میں کبھی نظر نہیں آتی تھیں۔ پہلے ٹیسٹ کرنے سے حیران کن مسائل سے بچا جا سکتا ہے۔.

غلطی 2: یہ فرض کر لینا کہ پلاسٹک کا مطلب خود بخود خطرناک ہے

موجودہ پلاسٹک کنزیومر یونٹس سب کے سب فوری طور پر ناکارہ نہیں ہوتے۔ ان کی حالت، مقام، آگ کا خطرہ، اور EICR کوڈنگ اہمیت رکھتی ہے۔.

غلطی 3: یہ فرض کر لینا کہ RCD نہ ہونے کا مطلب ہمیشہ مکمل تبدیلی لازمی ہے

RCD پروٹیکشن کا نہ ہونا ایک سنگین خامی ہے، لیکن درست اقدام کا انحصار EICR کے نتائج، سرکٹ کے استعمال، خطرے اور منصوبہ بند کام پر ہوتا ہے۔.

غلطی 4: سب سے سستا اسپلٹ لوڈ بورڈ منتخب کرنا

کم قیمت والا بورڈ کام تو کر سکتا ہے، لیکن RCBO پر مبنی ڈیزائن اکثر بہتر سلیکٹیوٹی اور فالٹ تلاش کرنے میں مددگار ثابت ہوتے ہیں۔.

غلطی 5: ارتھنگ اور بانڈنگ کو نظر انداز کرنا

اگر بنیادی حفاظتی ارتھنگ سسٹم غلط ہو تو نیا بورڈ درست طریقے سے کام نہیں کر سکتا۔.

غلطی 6: غیر موزوں پرانے بورڈ میں نئے سرکٹس شامل کرنا

نئے کام کو موجودہ تقاضوں کے مطابق ہونا چاہیے۔ پرانا بورڈ مطلوبہ تحفظ، صلاحیت یا سرٹیفیکیشن کو سپورٹ کرنے کے قابل نہیں ہو سکتا۔.

اکثر پوچھے گئے سوالات

مجھے کیسے معلوم ہوگا کہ میرا کنزیومر یونٹ بہت پرانا ہو چکا ہے؟

ری وائر ایبل فیوز، آر سی ڈی (RCD) ٹیسٹ بٹن کی عدم موجودگی، لکڑی کی بیکنگ، بیکلائٹ یا کاسٹ آئرن کے پرزے، ناقص لیبلنگ، خراب کور، جلنے کے نشانات، یا اضافی جگہ (spare ways) کی کمی کو دیکھیں۔ سب سے محفوظ جواب ایک مستند الیکٹریشن کے ذریعے کیے گئے EICR سے حاصل ہوتا ہے۔.

کیا قانون کے مطابق پرانے فیوز باکس کو تبدیل کرنا لازمی ہے؟

ہمیشہ نہیں۔ ایک پرانا یونٹ موجودہ معیارات پر پورا نہ اترنے کے باوجود مسلسل استعمال کے لیے محفوظ قرار دیا جا سکتا ہے۔ تاہم، انگلینڈ میں کرائے کی جائیدادوں کے لیے کم از کم ہر پانچ سال بعد برقی معائنہ اور ٹیسٹ لازمی ہے، اور بجلی کے بڑے کاموں کے دوران اپ گریڈ کرنا ضروری ہو سکتا ہے۔.

کیا پلاسٹک کا کنزیومر یونٹ غیر قانونی ہے؟

موجودہ پلاسٹک کنزیومر یونٹس خود بخود غیر قانونی یا غیر محفوظ نہیں ہوتے۔ برطانیہ میں گھریلو احاطے میں نئے یا متبادل کنزیومر یونٹس سے توقع کی جاتی ہے کہ وہ غیر آتش گیر انکلوژر (non-combustible enclosure) کے موجودہ تقاضوں کو پورا کریں۔ EICR اصل حالت اور خطرے کا اندازہ لگاتا ہے۔.

کیا آر سی ڈی (RCD) پروٹیکشن کا نہ ہونا خطرناک ہے؟

یہ حفاظت کی ایک بڑی کمی ہے کیونکہ آر سی ڈی بجلی کے شدید جھٹکے کے خطرے کو کم کرتے ہیں۔ آر سی ڈی پروٹیکشن کی کمی کا جائزہ ایک الیکٹریشن سے کروایا جانا چاہیے، خاص طور پر ساکٹ، باتھ روم، بیرونی آلات، اور منصوبہ بند تبدیلیوں کے لیے۔.

کیا کنزیومر یونٹ کو اپ گریڈ کرنے سے پہلے مجھے EICR کروانا چاہیے؟

اکثر ہاں۔ EICR نئے بورڈ کی تنصیب سے پہلے وائرنگ کے نقائص، ارتھنگ کی کمی، رنگ فالٹس، انسولیشن کے مسائل، یا باروڈ نیوٹرلز (borrowed neutrals) کو ظاہر کر سکتا ہے۔.

کیا کنزیومر یونٹ کی اپ گریڈ سے غیر ضروری ٹرپنگ (nuisance tripping) رک جائے گی؟

اگر پرانے یونٹ کے آلات گھس چکے ہوں یا سلیکٹیوٹی (selectivity) ناقص ہو تو یہ مددگار ثابت ہو سکتا ہے۔ تاہم، غیر ضروری ٹرپنگ کی وجہ خراب آلات، ارتھ لیکج، وائرنگ کے نقائص، نمی، یا سرکٹ ڈیزائن بھی ہو سکتے ہیں۔ اس کے لیے ٹیسٹنگ ضروری ہے۔.

کیا نئے کنزیومر یونٹ کا مطلب یہ ہے کہ گھر کی ری وائرنگ کی ضرورت نہیں ہے؟

نہیں۔ کنزیومر یونٹ تنصیب کا صرف ایک حصہ ہے۔ پرانی یا خراب وائرنگ کو اب بھی مرمت یا تبدیلی کی ضرورت ہو سکتی ہے۔.

کون سا بہتر ہے: RCD بورڈ یا RCBO بورڈ؟

RCBO بورڈ عام طور پر سلیکٹیوٹی کے لیے بہتر ہوتا ہے کیونکہ ہر سرکٹ کی اپنی مشترکہ اوور کرنٹ اور ریزیڈول کرنٹ پروٹیکشن ہوتی ہے۔ اسپلٹ لوڈ RCD بورڈ سستا ہو سکتا ہے لیکن ایک فالٹ کی صورت میں یہ ایک ساتھ کئی سرکٹس کو منقطع کر سکتا ہے۔.

کیا مجھے SPD یا AFDD تحفظ کی ضرورت ہے؟

اس کا انحصار موجودہ BS 7671 کے تقاضوں، تنصیب کی قسم، رسک اسیسمنٹ اور متعلقہ سرکٹس پر ہے۔ SPD اور AFDD پر تبادلہ خیال ریپلیسمنٹ یونٹ کے ڈیزائن کے دوران ہونا چاہیے، نہ کہ بعد میں سوچ بچار کے طور پر شامل کیا جائے۔.

کیا میں خود کنزیومر یونٹ تبدیل کر سکتا ہوں؟

نہیں۔ کنزیومر یونٹ کی تبدیلی میں لائیو سپلائی کو الگ کرنا، معائنہ، ٹیسٹنگ، سرٹیفیکیشن اور نوٹیفکیشن کے تقاضے شامل ہیں۔ کسی مستند الیکٹریشن کی خدمات حاصل کریں۔.

جائزہ لیے گئے ذرائع

• BSI – BS 7671:2018+A4:2026 برقی تنصیبات کے لیے تقاضے
• IET الیکٹریکل – BS 7671:2018+A4:2026 وائرنگ کے ضوابط
• الیکٹریکل سیفٹی فرسٹ – فیوز باکسز کی وضاحت
• الیکٹریکل سیفٹی فرسٹ – RCDs کی وضاحت
• الیکٹریکل سیفٹی فرسٹ – ای آئی سی آر (EICR) گائیڈ
• الیکٹریکل سیفٹی فرسٹ – تسلی بخش ای آئی سی آر (EICR) اور آر سی ڈی (RCD) پروٹیکشن نہ ہونے سے متعلق سوال
• الیکٹریکل سیفٹی فرسٹ – بیسٹ پریکٹس گائیڈ 4، ای آئی سی آر (EICR) کوڈنگ
• جی او وی ڈاٹ یو کے (GOV.UK) – نجی اور سماجی کرائے کے شعبوں میں برقی تحفظ کے معیارات
