انسولیٹڈ ٹرمینلز میں کرمپ بیرل کے گرد ایک ڈائی الیکٹرک سلیو (غلاف) ہوتا ہے؛ جبکہ نان انسولیٹڈ ٹرمینلز میں دھاتی بیرل کھلا رہتا ہے۔. جب کرمپ بیرل کے گرد حادثاتی رابطے کو کم کرنا، قریبی کنڈکٹیو حصوں کو الگ کرنا، یا تار کے داخلے کو سہارا دینا ضروری ہو تو انسولیٹڈ ٹرمینل کا انتخاب کریں۔ جب جگہ محدود ہو، کرمپ کا مکمل طور پر نظر آنا ضروری ہو، یا مکمل کنکشن کو مناسب انسولیشن فراہم کی جانی ہو یا اسے کسی محفوظ اسمبلی کے اندر رکھا جانا ہو تو نان انسولیٹڈ ٹرمینل کا انتخاب کریں۔.
کوئی بھی قسم خود بخود زیادہ محفوظ، مضبوط یا زیادہ کرنٹ کی حامل نہیں ہوتی۔ کنکشن کا انحصار ٹرمینل، کنڈکٹر، کرمپ جیومیٹری، ٹولنگ اور تنصیب کے ماحول کے مکمل امتزاج پر ہوتا ہے۔ حتمی انتخاب کے لیے ٹرمینل بنانے والے کے فراہم کردہ ایپلیکیشن ڈیٹا کو مدنظر رکھنا چاہیے۔.

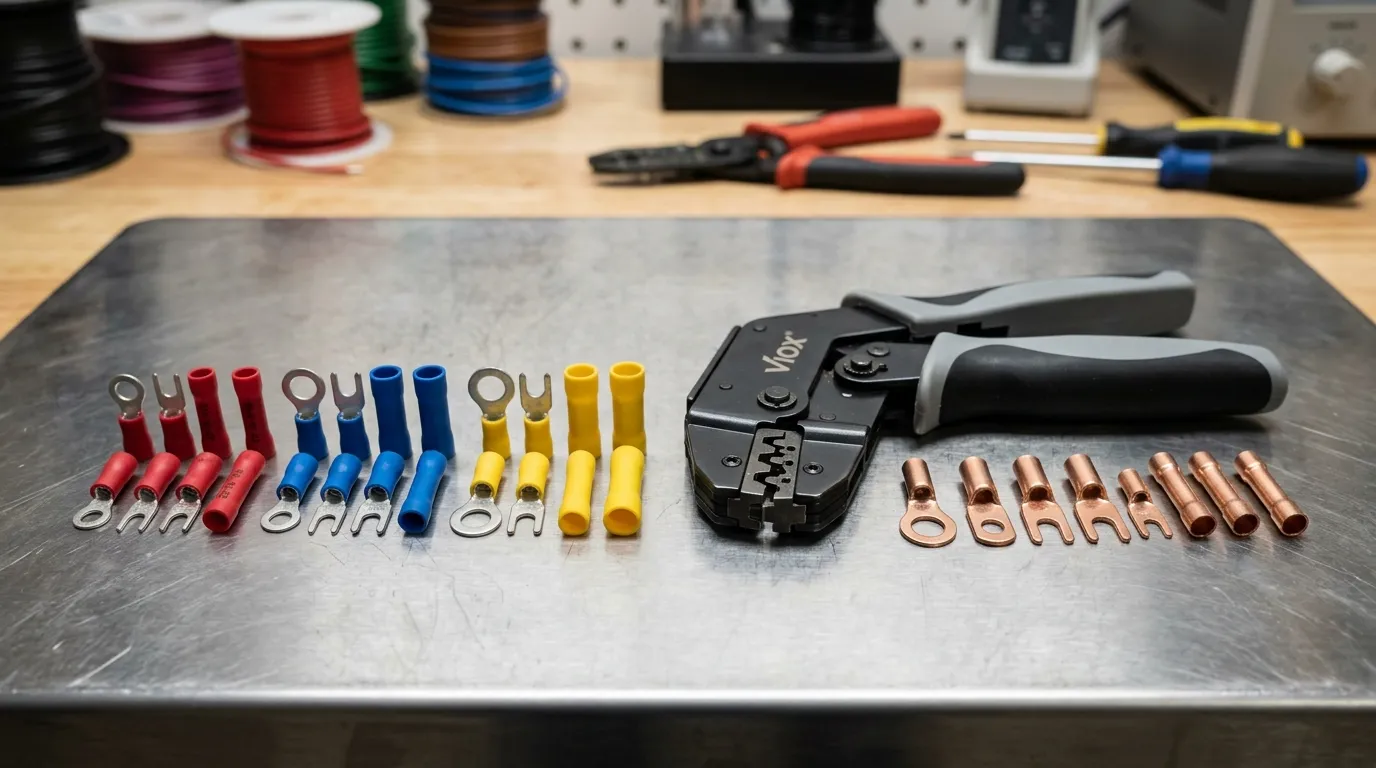

انسولیٹڈ بمقابلہ نان انسولیٹڈ ٹرمینلز: مختصر موازنہ
| انتخاب کا عنصر | انسولیٹڈ ٹرمینل | نان انسولیٹڈ ٹرمینل |
|---|---|---|
| کرمپ بیرل کی کورنگ (غلاف) | ونائل، نائلون، ہیٹ شرنک، یا کوئی اور مخصوص ڈائی الیکٹرک سلیو | بے نقاب دھاتی بیرل |
| بیرل والے حصے پر رابطے میں کمی | سلیو کرمپ بیرل کے ارد گرد حادثاتی رابطے کو کم کرتی ہے؛ رنگ، فورک، ٹیب، یا پن بے نقاب رہ سکتے ہیں | انکلوژر ڈیزائن، اسپیسنگ، بوٹ، ہیٹ شرنک، یا کسی اور طریقے سے حاصل ہونا چاہیے |
| انسٹال شدہ پروفائل | عام طور پر بڑا | عام طور پر زیادہ کمپیکٹ |
| کرمپ کا معائنہ | سلیو (Sleeve) نظر آنے والے حصے کو محدود کر سکتی ہے | بیرل کی خرابی (Deformation) کا معائنہ کرنا آسان ہے |
| وائر انٹری سپورٹ | یہ ایک مخصوص انسولیشن سپورٹ بیرل یا ڈبل کرمپ کنسٹرکشن کے ذریعے فراہم کی جا سکتی ہے؛ صرف سلیو کو سٹرین ریلیف کے طور پر تسلیم نہیں کیا جاتا | ٹرمینل کی جیومیٹری اور کسی بھی ثانوی سپورٹ پر منحصر ہے |
| نمی سے بچاؤ (Moisture sealing) | صرف تب جب مخصوص پروڈکٹ کو سیلڈ کنکشن کے طور پر ڈیزائن اور ریٹ کیا گیا ہو | بذات خود کوئی نہیں؛ ضرورت پڑنے پر الگ سے سیلنگ درکار ہوتی ہے |
| ٹولنگ (اوزار کا استعمال) | اس ٹرمینل فیملی کے لیے مخصوص ٹول اور ڈائی کا استعمال کریں | اس ٹرمینل فیملی کے لیے مخصوص ٹول اور ڈائی کا استعمال کریں |
| عام فٹنگ | عمومی آلات کی وائرنگ، سروس کا کام، کھلے بیرل والے مقامات، اور ایسی ایپلی کیشنز جن میں مربوط انسولیشن کی ضرورت ہو | بند آلات، کمپیکٹ اسمبلیاں، ہارنس پروڈکشن، بانڈنگ کنکشنز، یا کرمپنگ کے بعد انسولیٹ کیے جانے والے کنکشنز |
لفظ نان انسولیٹڈ (غیر موصل) یہ ٹرمینل کی ساخت کو بیان کرتا ہے، نہ کہ تیار شدہ اسمبلی کی حفاظت کو۔ جب ڈیزائن کا کوئی دوسرا حصہ مطلوبہ تحفظ فراہم کرتا ہو تو نان انسولیٹڈ ٹرمینل مناسب ہو سکتا ہے۔ ایک انسولیٹڈ ٹرمینل بھی غیر موزوں ہو سکتا ہے اگر اس کی وولٹیج ریٹنگ، درجہ حرارت کی ریٹنگ، وائر رینج، میٹریل، یا کرمپ ٹولنگ ایپلی کیشن سے مطابقت نہ رکھتی ہو۔.
انسولیٹڈ ٹرمینل کیا ہے؟
ایک انسولیٹڈ کرمپ ٹرمینل میں وائر بیرل کے تمام یا کچھ حصے کے گرد فیکٹری سے لگی ہوئی سلیو (sleeve) ہوتی ہے۔ عام ٹرمینل اسٹائلز میں رنگ ٹرمینلز، فورک یا اسپیڈ ٹرمینلز، پن ٹرمینلز، کوئیک ڈسکنیکٹس، اور بٹ سپلائسز شامل ہیں۔.
پروڈکٹ کے ڈیزائن کے لحاظ سے، سلیو درج ذیل کام کر سکتی ہے:
- کرمپ بیرل کے ساتھ حادثاتی رابطے کو کم کرنا؛;
- ملحقہ کنڈکٹیو حصوں کو الگ کرنے میں مدد کرنا؛;
- بیرل کے داخلے کے قریب وائر انسولیشن کو سہارا دینا؛;
- مینوفیکچرر کی پروڈکٹ فیملی کے اندر کنڈکٹر کے سائز کی حد کی نشاندہی کرنا؛ یا
- جب یہ خاص طور پر ڈیزائن کردہ اور درست طریقے سے انسٹال شدہ ہیٹ شرنک ٹرمینل ہو تو ماحولیاتی سیلنگ فراہم کرنا۔.
سلیو ہر انسولیٹڈ ٹرمینل کو واٹر پروف، وائبریشن پروف، یا ایک ہی درجہ حرارت کے لیے موزوں نہیں بناتی۔ یہ خصوصیات پروڈکٹ کے لحاظ سے مخصوص ہوتی ہیں اور انہیں ڈیٹا شیٹ یا منظوری کی دستاویزات میں چیک کیا جانا چاہیے۔.
ایک سلیو خود بخود تصدیق شدہ سٹرین ریلیف کرمپ فراہم نہیں کرتی ہے۔ کچھ ٹرمینلز ایک الگ انسولیشن سپورٹ بیرل یا مخصوص ڈبل کرمپ کنسٹرکشن کا استعمال کرتے ہیں، جسے لازمی طور پر مخصوص ٹولز کے ساتھ ہی لگایا جانا چاہیے۔.
نان انسولیٹڈ (غیر موصل) کا کیا مطلب ہے؟
ایک نان انسولیٹڈ ٹرمینل پر کرمپ بیرل کے اوپر فیکٹری کی طرف سے لگائی گئی کوئی ڈائی الیکٹرک سلیو نہیں ہوتی۔ یہ ٹرمینل کی قسم اور استعمال کے لحاظ سے تانبے، ٹن والے تانبے، پیتل، یا کسی اور مخصوص موصل مواد سے بنا ہو سکتا ہے۔.
چونکہ بیرل نظر آتا رہتا ہے، اس لیے نان انسولیٹڈ ٹرمینلز تین عملی فوائد پیش کرتے ہیں:
- تنصیب کے بعد چھوٹا سائز: کمپیکٹ کنیکٹرز، ہارنس برانچز، اور تنگ جگہوں پر لگے آلات میں مفید ہے۔.
- براہ راست بصری معائنہ: کرمپ کی شکل، کنڈکٹر کی پوزیشن، اور بیرل کی حالت کا جائزہ لینا آسان ہوتا ہے۔.
- لچکدار فنشنگ: اسمبلر کرمپنگ کے بعد مخصوص بوٹ، سلیو، ہیٹ شرنک ٹیوب، کنیکٹر ہاؤسنگ، یا دیگر انسولیشن شامل کر سکتا ہے۔.
ان کے لیے ڈیزائن کے زیادہ نظم و ضبط کی بھی ضرورت ہوتی ہے۔ تیار شدہ کنکشن کو اب بھی آلات کی انسولیشن، فاصلے، اسٹرین ریلیف، ماحول، اور لائیو پارٹس تک رسائی کی ضروریات کو پورا کرنا چاہیے۔.
آپ کو کون سی قسم استعمال کرنی چاہیے؟
قیمت یا ظاہری شکل کی بنیاد پر انتخاب کرنے کے بجائے درج ذیل چھ فیکٹرز پر مبنی فیصلہ سازی کا میٹرکس استعمال کریں۔.
| سوال | انسولیٹڈ ٹرمینل کو ترجیح دیں جب... | نان انسولیٹڈ ٹرمینل کو ترجیح دیں جب... |
|---|---|---|
| کیا بیرل قابل رسائی رہے گا یا دوسرے کنڈکٹیو حصوں کے قریب ہوگا؟ | سلیو کرمپ بیرل کے ارد گرد حادثاتی رابطے کو کم کرتا ہے۔ | انکلوژر، کنیکٹر ہاؤسنگ، یا ثانوی موصلیت پہلے ہی تحفظ فراہم کرتی ہے۔ |
| کیا تنصیب کی جگہ محدود ہے؟ | سلیو اور موڑ کے رداس (بینڈ ریڈیس) کے لیے کافی جگہ موجود ہے۔ | ایک چھوٹے ٹرمینل پروفائل کی ضرورت ہے۔ |
| کیا ماحول کو سیلنگ کی ضرورت ہے؟ | ماحول کے لیے ایک تصدیق شدہ سیلڈ ٹرمینل سسٹم دستیاب ہے۔ | ایک الگ، تصدیق شدہ سیلنگ کا طریقہ اسمبلی کا حصہ ہے۔ |
| کیا انسپکٹرز کو مکمل شدہ بیرل کی ڈیفارمیشن (بگاڑ) دیکھنی چاہیے؟ | پروڈکٹ ایک انسپیکشن ونڈو یا شفاف سلیو فراہم کرتی ہے | کرمپ تک مکمل بصری رسائی اہم ہے |
| کیا پروڈکشن ٹولنگ پہلے سے کوالیفائیڈ ہے؟ | منظور شدہ ٹول، ڈائی، لوکیٹر، اور ٹرمینل کا مجموعہ انسولیٹڈ پروڈکٹ کا احاطہ کرتا ہے | کوالیفائیڈ عمل نان انسولیٹڈ ٹرمینل فیملی کے گرد بنایا گیا ہے |
| کیا کرمپنگ کے بعد انسولیشن لگائی جائے گی؟ | کسی اضافی آپریشن کو ترجیح نہیں دی جاتی | ہیٹ شرنک، بوٹ، ہاؤسنگ، یا پاٹنگ پہلے ہی کنٹرول شدہ عمل کا حصہ ہیں۔ |

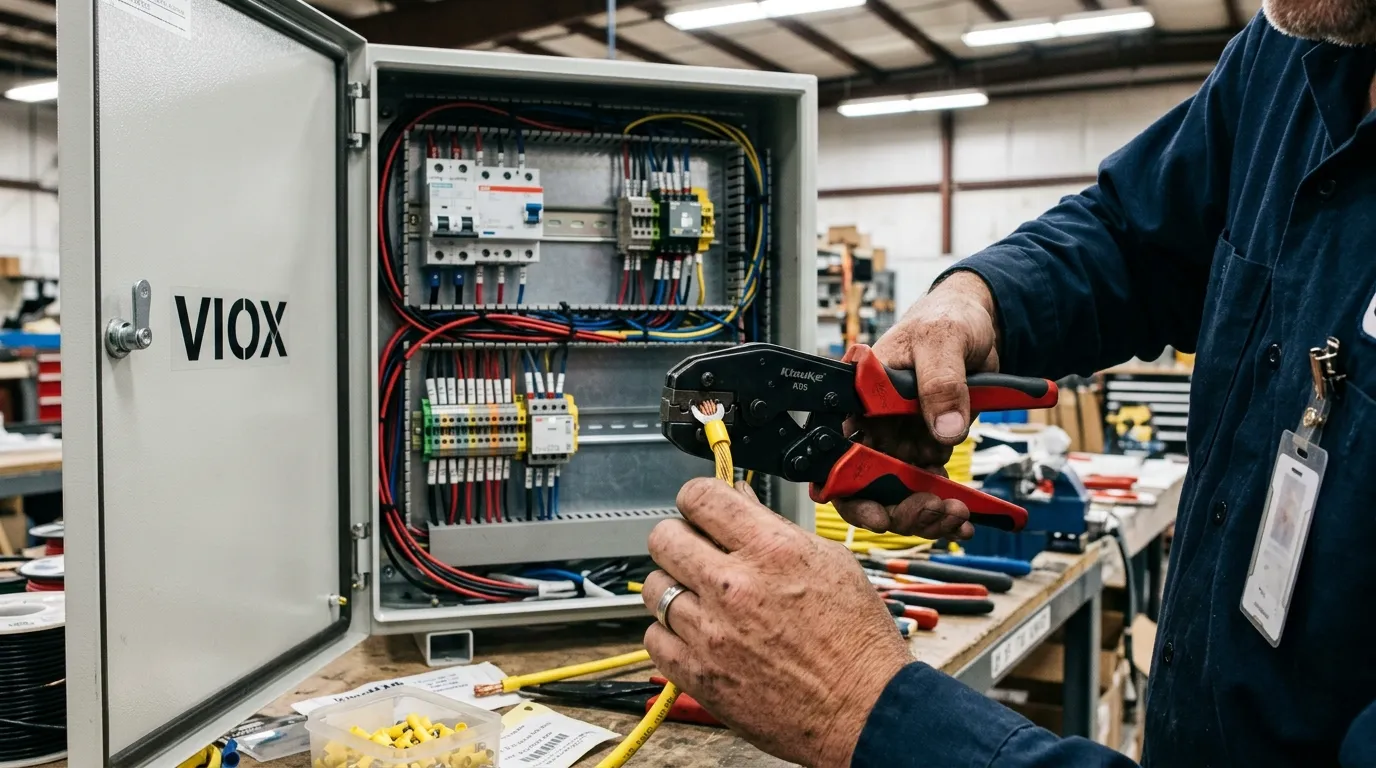

جب بیرل کو ڈھانپنے سے اسمبلی آسان ہو جائے تو انسولیٹڈ ٹرمینلز کا انتخاب کریں۔
فیلڈ وائرنگ، دیکھ بھال کے کام، کنٹرول سرکٹس، اور ایسی اسمبلیوں کے لیے جہاں ننگا بیرل کسی قریبی ٹرمینل یا گراؤنڈ سطح کے قریب آ سکتا ہو، انسولیٹڈ ٹرمینلز اکثر عملی انتخاب ہوتے ہیں۔ جب مینوفیکچرر کنڈکٹر کی رینج کی شناخت کے لیے آستین (سلیو) کے رنگوں کا استعمال کرتا ہے تو یہ انوینٹری اور تنصیب کو بھی آسان بنا سکتے ہیں۔.
نمی یا آلودگی کے خطرے کی صورت میں، یہ فرض نہ کریں کہ ونائل یا نائلون کی آستین مہر (سیل) بناتی ہے۔ ماحولیاتی سیلنگ کے لیے خاص طور پر ڈیزائن کردہ ٹرمینل کا انتخاب کریں اور اس کے تنصیب کے طریقہ کار، ہم آہنگ کنڈکٹر انسولیشن، ہیٹنگ کے عمل، اور اعلان کردہ ریٹنگ کی تصدیق کریں۔.
جب اسمبلی خود تحفظ فراہم کرتی ہو تو نان انسولیٹڈ ٹرمینلز کا انتخاب کریں۔
نان انسولیٹڈ ٹرمینلز اکثر کنیکٹر ہاؤسنگ، محفوظ آلات کے کمپارٹمنٹس، یا کنٹرول شدہ ہارنس اسمبلیوں کے اندر موزوں ہوتے ہیں۔ یہ تب بھی مفید ہوتے ہیں جب الگ سلیو یا ہاؤسنگ لگانے سے پہلے تیار شدہ کرمپ (crimp) کا معائنہ کرنا ضروری ہو۔.
مثال کے طور پر، VIOX C45 انسرٹ ان کاپر لگ ایک مخصوص نان انسولیٹڈ پن ٹرمینل پروڈکٹ ہے جو ہم آہنگ کلیمپ اسٹائل کنکشن ایپلی کیشنز کے لیے ہے۔ اسے دیگر نان انسولیٹڈ رنگ، فورک، سپلائس، یا کانٹیکٹ فیملیز کے لیے عالمگیر متبادل کے طور پر نہیں سمجھا جانا چاہیے۔.
انکلوژر کی آئی پی ریٹنگ اکیلے یہ ثابت نہیں کرتی کہ ہر ایکسپوزڈ ٹرمینل کا انتظام قابل قبول ہے۔ آلات کے ڈیزائن کو اب بھی اسپیسنگ، انسولیشن کوآرڈینیشن، وائر سپورٹ، رسائی، اور قابل اطلاق پروڈکٹ یا انسٹالیشن اسٹینڈرڈ کے تقاضوں کو پورا کرنا چاہیے۔.

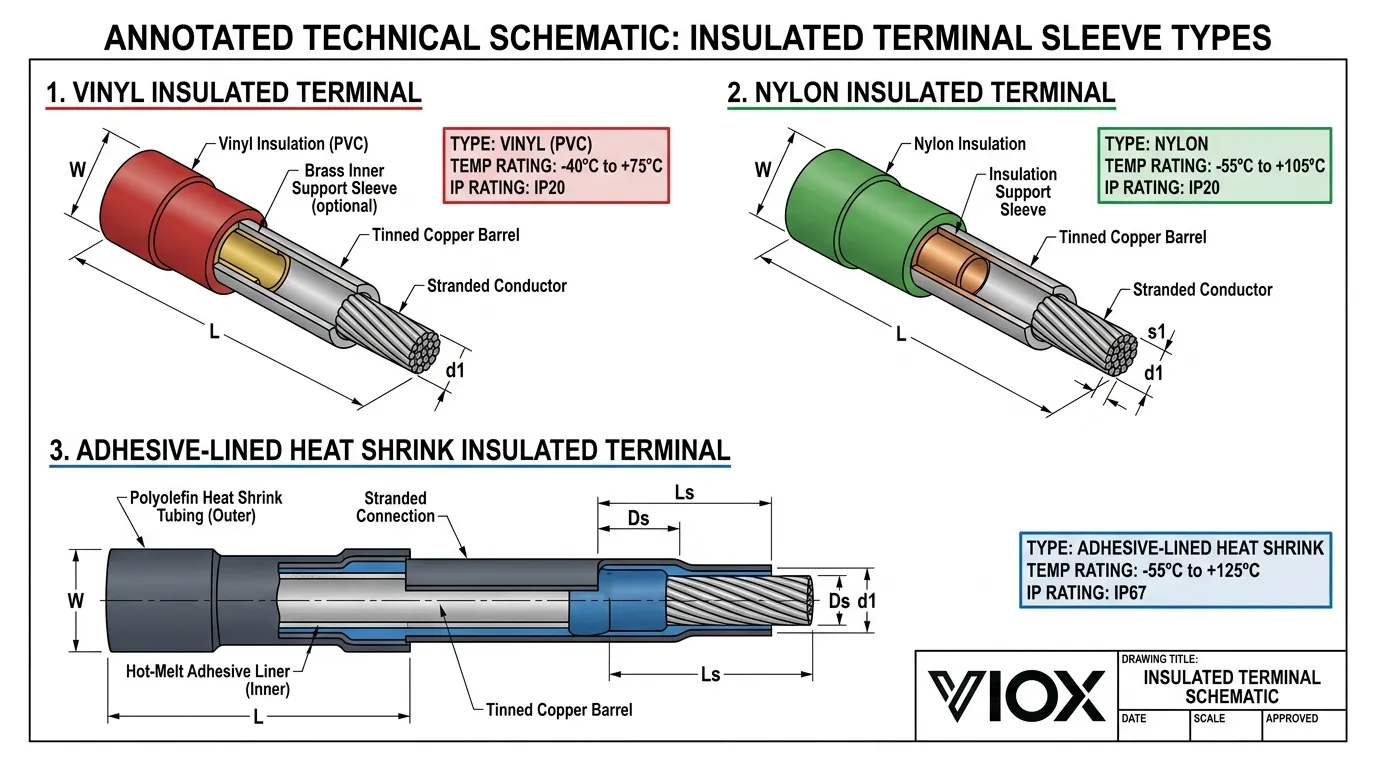

موصلیت آستین کی اقسام
انسولیٹڈ ٹرمینلز کارکردگی کی ایک ہی کلاس نہیں ہیں۔ سلیو کا مواد انسٹالیشن کے رویے اور ایپلی کیشن کی مناسبت کو تبدیل کرتا ہے۔.
| سلیو کی ساخت | عملی خصوصیات | انتخاب سے پہلے تصدیق کریں |
|---|---|---|
| ونائل یا پی وی سی | کفایت شعار، عام آلات کی وائرنگ میں عام استعمال ہونے والا | پروڈکٹ کا درجہ حرارت، شعلے کی خصوصیات، کیمیائی اثرات، اور وائر رینج |
| نایلان | عام طور پر بنیادی ونائل سے زیادہ مضبوط اور لچکدار؛ کچھ ڈیزائن بہتر بصری معائنے کی سہولت دیتے ہیں | نمی کا جذب، درجہ حرارت کی درجہ بندی، کیمیائی مطابقت، اور ٹرمینل کے لیے مخصوص ٹولز |
| ہیٹ شرنک | جب اس مقصد کے لیے ڈیزائن کیا جائے تو یہ اسٹرین ریلیف اور ماحولیاتی سیلنگ فراہم کر سکتا ہے | آیا پروڈکٹ ایڈیسیو لائنڈ ہے، مخصوص ریکوری کا عمل، کنڈکٹر کی مطابقت، اور اعلان کردہ سیلنگ ریٹنگ |
| ہائی ٹمپریچر پولیمر | وہاں استعمال ہوتا ہے جہاں عام سلیو میٹریل غیر موزوں ہوں | درست مواد، درجہ حرارت کی درجہ بندی، منظوری کی حیثیت، ٹولنگ، اور اطلاق کی حدود |
مواد کے انتخاب اور تنصیب کی ناکامیوں پر تفصیلی بحث کے لیے، VIOX کی گائیڈ ملاحظہ کریں ہیٹ شرنک ٹیوب کی ناکامی سے بچاؤ.
کیا سرخ، نیلے اور پیلے ٹرمینل کے رنگ عالمی ہیں؟
نہیں۔ سرخ، نیلے اور پیلے رنگوں کو بہت سے انسولیٹڈ ٹرمینل پروڈکٹ فیملیز میں کنڈکٹر کی حدود کو ممتاز کرنے کے لیے بڑے پیمانے پر استعمال کیا جاتا ہے، لیکن انہیں عالمی IEC یا UL کلر کوڈ کے طور پر بیان نہیں کیا جانا چاہیے۔.
مثال کے طور پر، کچھ قائم شدہ پروڈکٹ فیملیز 22–16 AWG کے لیے سرخ، 16–14 AWG کے لیے نیلا، اور 12–10 AWG ٹرمینلز کے لیے پیلا رنگ استعمال کرتی ہیں۔ دیگر ٹرمینل سیریز مختلف رنگوں، حدود، انسولیشن کی موٹائی، یا میٹرک میپنگ کا استعمال کرتی ہیں۔ ہمیشہ مینوفیکچرر کے ڈیٹا کے مطابق ٹرمینل پارٹ نمبر، کنڈکٹر کراس سیکشن، اسٹرینڈنگ، اور انسولیشن کے قطر کی تصدیق کریں۔.
تار کا سائز صرف ایک ان پٹ ہے۔ ایک ہی برائے نام AWG یا مربع ملی میٹر سائز کے دو کنڈکٹرز کی اسٹرینڈ کنسٹرکشن اور انسولیشن کے قطر مختلف ہو سکتے ہیں۔ یہ فرق تار کے اندراج، انسولیشن سپورٹ، اور تیار شدہ کرمپ جیومیٹری کو متاثر کر سکتا ہے۔ کنڈکٹر کے انتخاب کے سیاق و سباق کے لیے، VIOX ملاحظہ کریں وائر گیج سائزنگ گائیڈ.
انسولیٹڈ بمقابلہ نان انسولیٹڈ کریمپنگ ٹولز
صرف اس بنیاد پر کریمپر کا انتخاب نہ کریں کہ اس کے ہینڈل یا ڈائی پر “انسولیٹڈ” یا “نان انسولیٹڈ” لکھا ہوا ہے۔ درست ٹول کا انتخاب ٹرمینل فیملی، کنڈکٹر کی رینج، اور کریمپ جیومیٹری کے عین مطابق ہونا چاہیے۔.
ایک کنٹرولڈ کریمپنگ کے عمل میں درج ذیل چیزیں واضح ہونی چاہئیں:
- ٹرمینل بنانے والی کمپنی اور پارٹ نمبر؛;
- کنڈکٹر کا میٹریل، سائز، سٹرینڈنگ، اور انسولیشن کا قطر؛;
- تار سے انسولیشن اتارنے کی لمبائی (اسٹرپ لینتھ)؛;
- منظور شدہ ہینڈ ٹول یا ایپلی کیٹر؛;
- ڈائی، لوکیٹر، اور سمت (اورینٹیشن)؛;
- کرمپنگ کے مکمل شدہ طول و عرض یا دیگر قبولیت کے معیارات؛ اور
- جہاں لاگو ہو، وہاں معائنہ اور پل-ٹیسٹ (کھنچاؤ کے ٹیسٹ) کی ضروریات۔.
ٹی ای کنیکٹیویٹی (TE Connectivity) کی ٹولنگ گائیڈنس اس بات پر زور دیتی ہے کہ ٹرمینل کو اس کی کرمپ اونچائی، چوڑائی اور جیومیٹری کے لیے تیار کردہ ٹولز کے ساتھ ملایا جائے۔ اسی طرح مولیکس (Molex) ٹرمینل، تار، اور ٹولنگ کو ان تین باہمی تعامل کرنے والے عناصر کے طور پر شناخت کرتا ہے جو کرمپ کے معیار کا تعین کرتے ہیں۔ ایک عام ڈائی بظاہر بیرل کو دبا تو سکتی ہے لیکن ٹرمینل بنانے والے کی طرف سے بتائی گئی کنکشن کی تفصیلات فراہم نہیں کر سکتی۔.

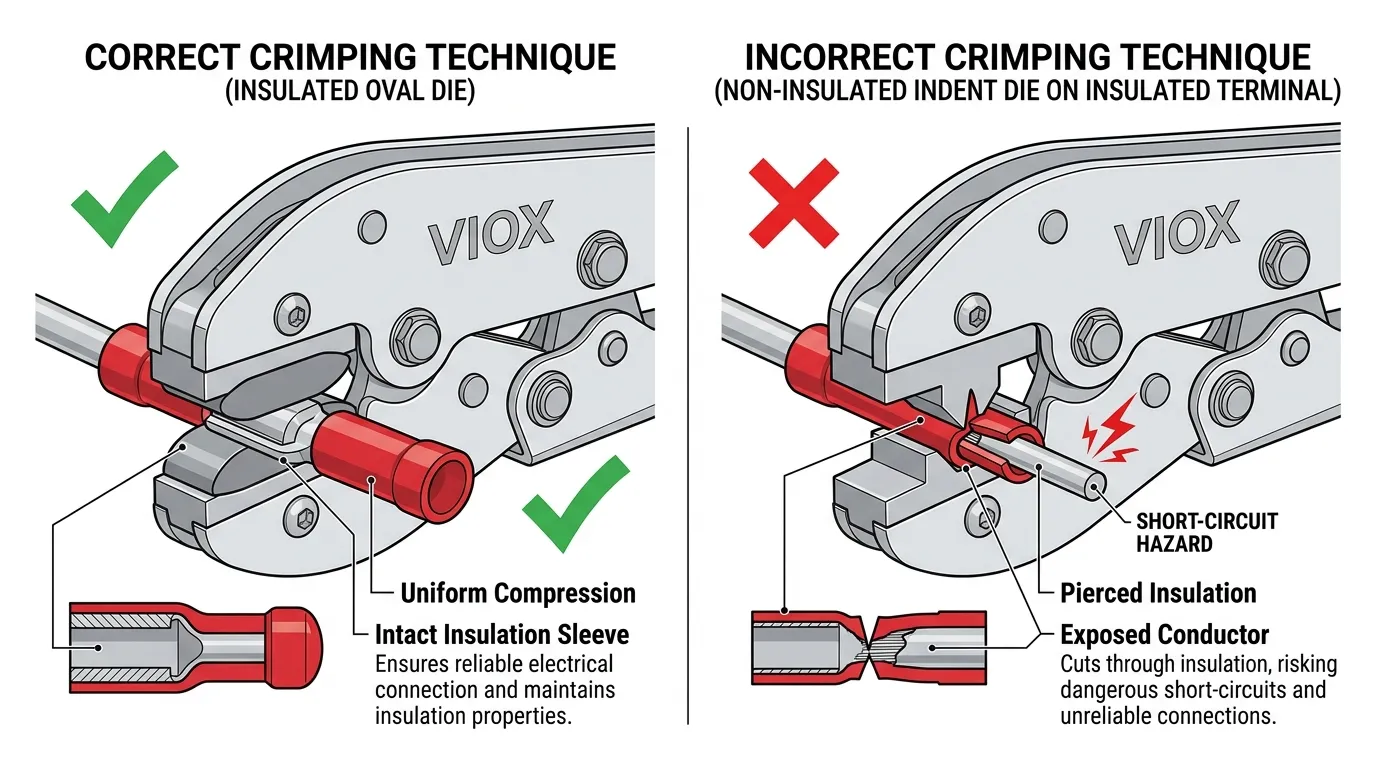

غیر موزوں ڈائی کا استعمال انسولیشن سلیو کو نقصان پہنچا سکتا ہے، بیرل کو غلط طریقے سے بگاڑ سکتا ہے، کنڈکٹر کے تاروں کو کاٹ سکتا ہے، کنڈکٹر کو ڈھیلا چھوڑ سکتا ہے، یا تار کی انسولیشن کو سہارا دینے میں ناکام ہو سکتا ہے۔ اگر مخصوص ٹولنگ دستیاب نہ ہو، تو بصری کھنچاؤ کے ٹیسٹ (visual tug test) کو قابل قبول پروڈکشن کرمپ کا ثبوت نہ سمجھیں۔.
ٹرمینیشن کے عمل کے الگ موازنہ کے لیے، پڑھیں کرمپنگ بمقابلہ سولڈرنگ.
معیارات اور منظوری کی حدود
معیارات کا اطلاق پروڈکٹ کی قسم، کنکشن کے ڈیزائن، کنڈکٹر کی رینج، آلات کے زمرے اور مارکیٹ کے مطابق ہوتا ہے۔ کسی مضمون میں معیار کا حوالہ اس بات کو ثابت نہیں کرتا کہ کوئی خاص VIOX یا تھرڈ پارٹی ٹرمینل تصدیق شدہ ہے۔.
| حوالہ | متعلقہ دائرہ کار | عملی اثر |
|---|---|---|
| IEC 60352-2:2024 | بغیر سولڈرنگ کے کرمپ کنکشنز، جن میں مناسب ڈیزائن کردہ انسولیٹڈ یا نان انسولیٹڈ کرمپ بیرلز کا استعمال کیا جاتا ہے، جن کے ساتھ 0.05 سے 10 مربع ملی میٹر تک کے سٹرینڈڈ کنڈکٹرز یا 0.25 سے 3.6 ملی میٹر قطر کے سالڈ کنڈکٹرز استعمال ہوتے ہیں؛ کواکسیل کیبل کرمپنگ اس میں شامل نہیں ہے۔ | برقی اور الیکٹرانک آلات کے لیے کرمپ کنکشن کے تقاضوں، ٹیسٹ اور عملی رہنمائی سے متعلق؛ تصدیق کریں کہ پروڈکٹ اور ایپلی کیشن اس کے دائرہ کار میں ہیں۔ |
| UL 486A-486B | شمالی امریکی مارکیٹ کے لیے جانچے گئے وائر کنیکٹرز۔ | مخصوص کنیکٹر کے لیے سرٹیفیکیشن ریکارڈ اور تنصیب کی معلومات کا استعمال کریں۔ |
| UL 486D | سیلڈ وائر کنیکٹر سسٹمز۔ | اس وقت متعلقہ جب کسی ڈکلیئرڈ سیلڈ کنکشن کی ضرورت ہو۔ |
| UL 486E | آلات کی وائرنگ کے ٹرمینلز | آلات کی وائرنگ کے کورڈ ٹرمینل زمروں پر لاگو ہوتا ہے |
| UL 486F | ننگے اور کورڈ فیرولز (Ferrules) | ہر رنگ، فورک، پن یا سپلائس ٹرمینل کے بجائے صرف فیرولز سے متعلق |
IEC 60998-1 گھریلو اور اسی طرح کے کم وولٹیج سرکٹس کے لیے کنیکٹنگ ڈیوائسز سے متعلق ہے۔ اسے صنعتی کرمپ ٹرمینل کے عالمی معیار کے طور پر پیش نہیں کیا جانا چاہیے۔ کسی صنعتی پینل یا OEM اسمبلی کے لیے، تعمیل کا دعویٰ کرنے سے پہلے آلات کے معیار، اجزاء کے زمرے، منزل مقصود کی مارکیٹ، اور پروڈکٹ سرٹیفیکیشن کے ثبوت کی نشاندہی کریں۔.
انتخاب اور کرمپنگ کی عام غلطیاں
- صرف سلیو (sleeve) کے رنگ کی بنیاد پر انتخاب کرنا۔. رنگ پارٹ نمبر اور کنڈکٹر کی رینج کو چیک کرنے کا متبادل نہیں ہے۔.
- یہ فرض کر لینا کہ ہر انسولیٹڈ ٹرمینل سیل شدہ ہے۔. ایک بنیادی سلیو اور ایک تصدیق شدہ سیل شدہ کنیکٹر سسٹم کی ساخت مختلف ہوتی ہے۔.
- ٹرمینل کے لیے مخصوص تصدیق کے بغیر عام کریمپر کا استعمال کرنا۔. ایک جیسی نظر آنے والے ٹرمینلز کے لیے مختلف کریمپ جیومیٹری کی ضرورت ہو سکتی ہے۔.
- کنڈکٹر کی سٹرینڈنگ اور انسولیشن کے قطر کو نظر انداز کرنا۔. صرف تار کا برائے نام سائز فٹ ہونے کا تعین نہیں کر سکتا۔.
- ڈیزائن کے جائزے کے بغیر نان انسولیٹڈ بیرل کو غیر محفوظ چھوڑ دینا۔. مکمل شدہ اسمبلی کو مطلوبہ انسولیشن اور فاصلہ فراہم کرنا چاہیے۔.
- یہ فرض کرتے ہوئے کہ انسولیٹڈ اور نان انسولیٹڈ ورژنز کی ریٹنگ ایک جیسی ہے۔. اصل پروڈکٹ کی تفصیلات اور منظوریوں کا موازنہ کریں۔.
- ناقص کرمپنگ (crimp) کی تلافی کے لیے سولڈر کا استعمال کرنا۔. مکسڈ پروسیس بنانے کے بجائے ٹرمینل بنانے والے کے تجویز کردہ ٹرمینیشن طریقہ کار پر عمل کریں۔.
- ہاتھ سے کھینچ کر چیک کرنے کو مکمل پروسیس کوالیفکیشن سمجھنا۔. پروڈکشن کی منظوری کے لیے ڈائمنشنل چیک، دستاویزی ٹولنگ، پل ٹیسٹنگ، یا دیگر کنٹرولز کی ضرورت ہو سکتی ہے۔.
ٹرمینل کے انتخاب کی چیک لسٹ
ٹرمینل کا آرڈر دینے یا منظوری دینے سے پہلے، درج ذیل کو نوٹ کریں:
- ٹرمینل کا انداز: رنگ، فورک، پن، ڈس کنیکٹ، سپلائس، فیرول، یا کوئی اور قسم؛;
- کنڈکٹر کا مواد، برائے نام سائز، سٹرینڈنگ، اور انسولیشن کا قطر؛;
- سٹڈ، ٹیب، میٹنگ، یا کنیکٹر انٹرفیس کے طول و عرض؛;
- آپریٹنگ وولٹیج، کرنٹ، اور درجہ حرارت کی ضروریات؛;
- انکلوژر، کانٹیکٹ تک رسائی، اور وقفہ کاری کے حالات؛;
- نمی، کیمیکلز، وائبریشن، اور مکینیکل تناؤ؛;
- مربوط یا ثانوی انسولیشن کی ضرورت؛;
- مطلوبہ منظوری اور منزل مقصود مارکیٹ؛;
- مینوفیکچرر کے متعین کردہ ٹول، ڈائی، اور کرمپ قبولیت کے معیارات؛ اور
- پیکیجنگ اور پیداواری حجم کے تقاضے۔.
یہ معلومات کسی ایپلی کیشن کی وضاحت کیے بغیر “16 AWG تار کے لیے انسولیٹڈ ٹرمینل” مانگنے سے زیادہ قابل اعتماد ہے۔.
اکثر پوچھے گئے سوالات
کیا انسولیٹڈ ٹرمینلز نان انسولیٹڈ ٹرمینلز سے بہتر ہوتے ہیں؟
ہر جگہ نہیں۔ انسولیٹڈ ٹرمینلز میں ایک بلٹ ان سلیو (غلاف) ہوتا ہے اور یہ بیرل کے ارد گرد تحفظ کو آسان بنا سکتے ہیں۔ نان انسولیٹڈ ٹرمینلز زیادہ کمپیکٹ اور معائنہ کرنے میں آسان ہوتے ہیں، اور جب اسمبلی مناسب انسولیشن اور مکینیکل سپورٹ فراہم کرتی ہو تو یہ موزوں ہو سکتے ہیں۔.
کیا نان انسولیٹڈ ٹرمینلز محفوظ ہیں؟
یہ ایک درست طریقے سے ڈیزائن کی گئی اسمبلی میں محفوظ ہو سکتے ہیں۔ مکمل شدہ کنکشن کو رابطے، شارٹ سرکٹ، حرکت، اور ماحولیاتی اثرات سے مطلوبہ تحفظ فراہم کرنا چاہیے۔ صرف اس وجہ سے کہ ایک ننگا ٹرمینل انکلوژر کے اندر ہے، اسے قابل قبول نہیں سمجھا جانا چاہیے۔.
کیا میں انسولیٹڈ ٹرمینلز پر نان انسولیٹڈ کرمپر استعمال کر سکتا ہوں؟
صرف تب جب ٹرمینل بنانے والا واضح طور پر اس ٹول اور ڈائی (die) کو مخصوص پارٹ نمبر کے لیے منظور کرے۔ کسی دوسرے ٹرمینل کی ساخت کے لیے بنائی گئی ڈائی سلیو کو نقصان پہنچا سکتی ہے یا بیرل کی غلط جیومیٹری بنا سکتی ہے۔.
کیا میں نان انسولیٹڈ ٹرمینلز پر انسولیٹڈ ٹرمینل کرمپر استعمال کر سکتا ہوں؟
یہی اصول لاگو کریں: مخصوص ٹول اور ٹرمینل کا امتزاج استعمال کریں۔ ایک ٹول بیرل کو بند کرتا ہوا تو نظر آ سکتا ہے لیکن مطلوبہ کرمپ شکل یا کمپریشن حاصل کرنے میں ناکام ہو سکتا ہے۔.
کیا انسولیٹڈ اور نان انسولیٹڈ ٹرمینلز کی کرنٹ ریٹنگ ایک جیسی ہوتی ہے؟
ایسا فرض نہ کریں۔ کرنٹ کی مناسبت ٹرمینل کے میٹریل اور جیومیٹری، کنڈکٹر، کنکشن انٹرفیس، درجہ حرارت کے حالات، اور پروڈکٹ کی جانچ پر منحصر ہے۔ زیر غور پرزوں کی ریٹنگز کا موازنہ کریں۔.
کیا مجھے نان انسولیٹڈ ٹرمینل پر ہیٹ شرنک (heat-shrink) لگانا چاہیے؟
ہیٹ شرنک اسمبلی کے ساتھ مطابقت رکھنے پر ثانوی انسولیشن یا اسٹرین ریلیف فراہم کر سکتا ہے، لیکن یہ غلط منتخب کردہ یا ناقص کرمپ شدہ ٹرمینل کو درست نہیں کرتا۔ جہاں سیلنگ کی ضرورت ہو، وہاں تصدیق شدہ سیلنگ کنسٹرکشن استعمال کریں اور اس کی تنصیب کی ہدایات پر عمل کریں۔.
کیا فیرولز (ferrules) اور انسولیٹڈ کرمپ ٹرمینلز ایک ہی ہیں؟
فیرولز (Ferrules) کرمپڈ وائر اینڈ ٹرمینیشن کی ایک قسم ہے۔ ننگے اور کورڈ فیرولز کے اپنے پروڈکٹ اور اطلاق کے تقاضے ہوتے ہیں اور انہیں رنگ ٹرمینلز، فورک ٹرمینلز، ڈس کنیکٹس یا بٹ سپلائسز کے متبادل کے طور پر استعمال نہیں کیا جانا چاہیے۔.
حتمی انتخاب کا اصول
جب انٹیگریٹڈ بیرل پروٹیکشن اور وائر انٹری سپورٹ سے تیار شدہ اسمبلی زیادہ محفوظ یا سادہ ہو جائے تو انسولیٹڈ ٹرمینل کا انتخاب کریں۔ جب کمپیکٹ سائز، کرمپ کی نمائش، یا کنٹرولڈ سیکنڈری انسولیشن کا عمل زیادہ اہم ہو تو نان انسولیٹڈ ٹرمینل کا انتخاب کریں۔.
پھر کنڈکٹر، میٹنگ انٹرفیس، ماحول، منظوری کے تقاضوں اور مخصوص ٹولز کے مطابق درست ٹرمینل کی تصدیق کریں۔ “انسولیٹڈ” اور “نان انسولیٹڈ” کے الفاظ کنکشن ڈیزائن کے صرف ایک حصے کو بیان کرتے ہیں۔.
