آٹومیٹک ٹرانسفر سوئچ وائرنگ ڈایاگرام: یوٹیلیٹی–جنریٹر، 2P/3P/4P اور سوئچڈ نیوٹرل

ایک آٹومیٹک ٹرانسفر سوئچ (ATS) وائرنگ ڈایاگرام دو تہوں پر مشتمل ہے۔ پاور لیئر عام سورس اور متبادل سورس کو ایک مشترکہ لوڈ تک پہنچاتی ہے، بغیر انہیں روایتی اوپن-ٹرانزیشن ترتیب میں متوازی کیے۔ کنٹرول لیئر سورس کی حالت کو محسوس کرتی ہے، ٹرانسفر میکانزم کو چلاتی ہے، اور ایک ہم آہنگ جنریٹر کنٹرولر کو اسٹارٹ یا اسٹاپ کرنے کا حکم دے سکتی ہے۔.

عام تعلق یہ ہے:

یوٹیلیٹی → سورس پروٹیکٹو ڈیوائس → ATS نارمل ان پٹ
جنریٹر → جنریٹر پروٹیکٹو ڈیوائس → ATS آلٹرنیٹ ان پٹ
ATS کامن آؤٹ پٹ → ڈاؤن اسٹریم ڈسٹری بیوشن/پروٹیکشن → لوڈ

نیوٹرل کو مسلسل منسلک رکھا جا سکتا ہے یا گراؤنڈنگ، بانڈنگ، گراؤنڈ فالٹ پروٹیکشن، اور آلات کے ڈیزائن کے لحاظ سے اسے ایک مخصوص ٹرانسفر پول کے ذریعے گزارا جا سکتا ہے۔ حفاظتی ارتھ/آلات کا گراؤنڈنگ کنڈکٹر (PE) حفاظتی بانڈنگ نیٹ ورک کا حصہ ہے؛ یہ عام لوڈ کرنٹ کا راستہ نہیں ہے اور اسے عام ATS ٹرانسفر کانٹیکٹ سے گزرتے ہوئے نہیں دکھایا جانا چاہیے۔.

صرف تصوراتی حوالہ: اس صفحے پر موجود خاکے افعال اور کنڈکٹر کے تعلقات کی وضاحت کرتے ہیں۔ یہ ٹرمینل نمبرز، کنڈکٹر کے سائز، ٹارک، کنٹرول وولٹیج، پروٹیکشن ریٹنگز، گراؤنڈنگ/بانڈنگ پوائنٹس، یا محفوظ تنصیب کے طریقہ کار کی وضاحت نہیں کرتے ہیں۔ ڈیزائن اور تنصیب کے لیے درست ATS، جنریٹر، کنٹرولر، اور ڈسٹری بیوشن آلات کے ڈرائنگز کا استعمال کریں۔.

ATS وائرنگ ڈایاگرام لیجنڈ

اس صفحے پر موجود ہر ڈایاگرام کے لیے اس لیجنڈ کا استعمال کریں۔.

گرافک عنصر	مطلب	یہ کیا ثابت نہیں کرتا
موٹی ٹھوس لکیر	مین پاور کنڈکٹر یا بس	کنڈکٹر کا سائز، ایمپیسیٹی، انسولیشن، یا ٹرمینل کا مقام
باریک ٹھوس لکیر	سینسنگ، کنٹرول پاور، کمانڈ، یا اسٹیٹس سرکٹ	کنٹرول وولٹیج، ویٹ/ڈرائے کانٹیکٹ کی قسم، پولرٹی، یا پن نمبر
ڈیشڈ لائن	فعلیاتی یا منطقی تعلق	ایک فزیکل کیبل یا ایک یونیورسل کمیونیکیشن پروٹوکول
سورس OCPD	MCB، MCCB، فیوز، جنریٹر بریکر، یا دیگر مخصوص اوور کرنٹ پروٹیکٹو ڈیوائس	کہ ہر ATS میں یہ تحفظ اندرونی طور پر شامل ہوتا ہے
ٹرانسفر پول	سورس I، سورس II، اور کامن لوڈ کے درمیان ایک سوئچ شدہ کرنٹ پاتھ	یوٹیلائزیشن کیٹیگری، ٹرانزیشن کی قسم، ود اسٹینڈ ریٹنگ، یا نیوٹرل کی مناسبت
سولڈ نیوٹرل بار	نیوٹرل سوئچڈ پولز کے باہر منسلک رہتا ہے	کہ یہ انتظام ہر جنریٹر یا گراؤنڈ فالٹ اسکیم کے لیے درست ہے
سوئچڈ نیوٹرل پول	نیوٹرل ایک مخصوص پول کے ذریعے فیز کنڈکٹرز کے ساتھ منتقل ہوتا ہے	کسی خاص نظام کے لیے درکار بانڈنگ کا انتظام یا پول ٹائمنگ
PE/بانڈنگ لائن	حفاظتی ارتھ اور آلات کی بانڈنگ کا راستہ	ایک عام نیوٹرل ریٹرن پاتھ یا PE کو سوئچ کرنے کی اجازت

IEC کی اصطلاح ٹرانسفر سوئچنگ آلات (TSE) عام اصطلاح ATS سے زیادہ وسیع ہے۔. IEC 60947-6-1:2026 اپنے بیان کردہ دائرہ کار میں لو-وولٹیج TSE کا احاطہ کرتا ہے اور اس میں خودکار، ریموٹ، مینوئل، بائی پاس/آئسولیشن، اور دیگر متعین انتظامات شامل ہیں۔ شمالی امریکہ میں،, UL Solutions، UL 1008 کی نشاندہی کرتا ہے خودکار اور غیر خودکار ٹرانسفر-سوئچ آلات کی کیٹیگریز کے لیے۔ ان میں سے کوئی بھی معیاری نام پروجیکٹ کے لیے درست پروڈکٹ ڈرائنگ یا تنصیب کے قواعد کی جگہ نہیں لیتا۔.

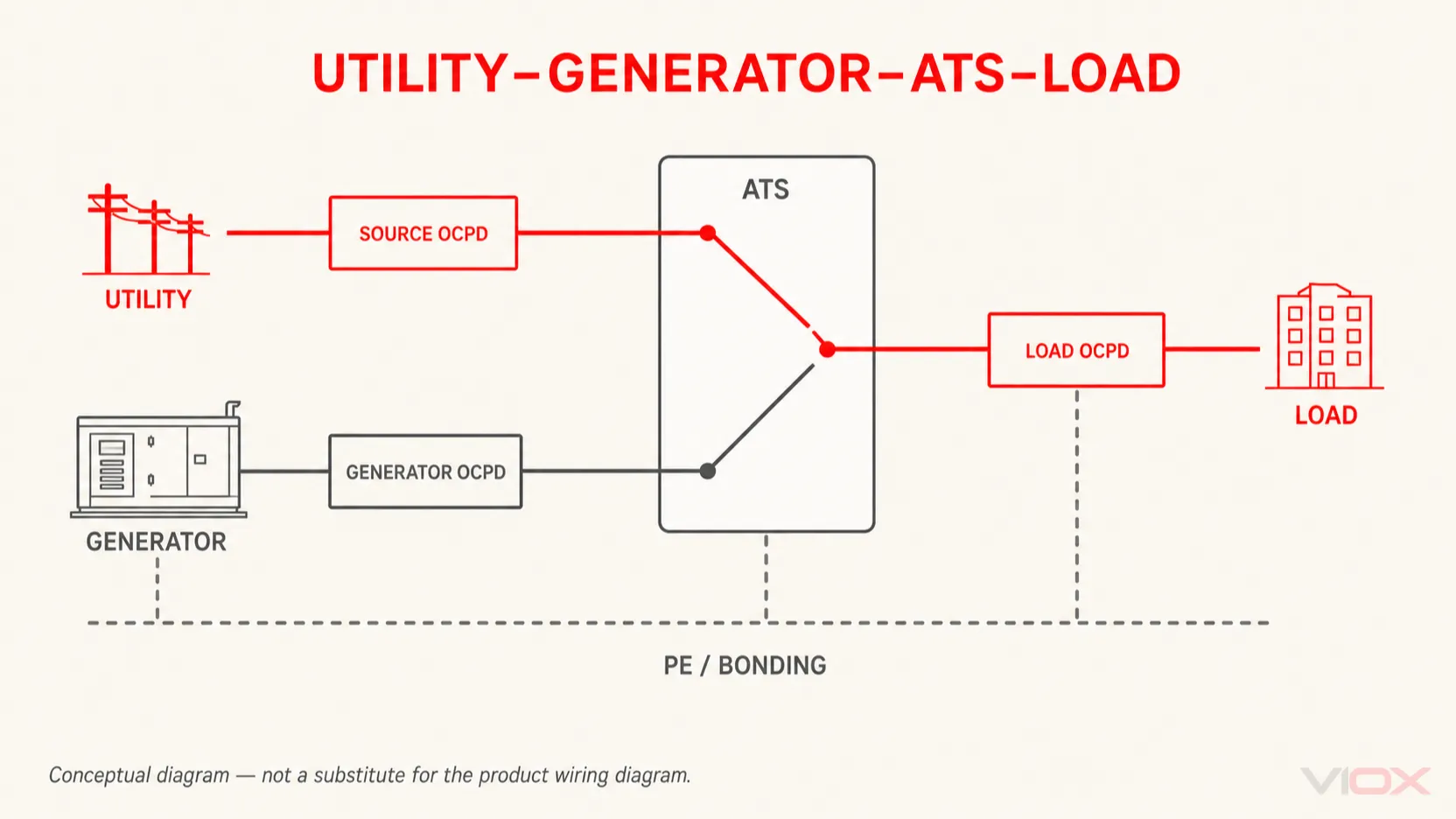

یوٹیلیٹی–جنریٹر–ATS–لوڈ سنگل-لائن ڈایاگرام

پہلا خاکہ ایک سوال کا جواب دینا چاہیے: کون سا ذریعہ کامن لوڈ کو فیڈ کر سکتا ہے، اور پروٹیکشن کہاں واقع ہے؟

یوٹیلیٹی اور جنریٹر الگ الگ سورس پاتھ ہیں۔ ہر راستہ عام طور پر اس سورس اور تنصیب کے لیے درکار حفاظتی اور منقطع کرنے والے انتظام کے ذریعے ATS تک پہنچتا ہے۔ ATS کے اندر، ایک انٹرلاکڈ سوئچنگ میکانزم Source I یا Source II کا انتخاب کرتا ہے۔ اس کے بعد کامن آؤٹ پٹ ایک ڈاؤن اسٹریم ڈسٹری بیوشن بورڈ، فیڈر، یا مخصوص لوڈ کو سپلائی فراہم کرتا ہے۔.

بلاک	تصوراتی فنکشن	پروجیکٹ پر تصدیق کریں
یوٹیلیٹی / نارمل سورس	عام حالات میں ترجیحی سپلائی	وولٹیج، فیز، فریکوئنسی، گراؤنڈنگ کا طریقہ، سروس/فیڈر کا انتظام
یوٹیلیٹی سائیڈ OCPD/ڈس کنیکٹ	ڈیزائن کے مطابق نارمل سورس سرکٹ کی حفاظت کرتا ہے اور/یا اسے منقطع کرتا ہے	ڈیوائس کی قسم، ریٹنگ، مقام، سروس کی مناسبت، ATS ودسٹینڈ اینڈ کلوزنگ کنڈیشنز
جنریٹر / متبادل سورس	دستیاب اور قابل قبول ہونے کے بعد لوڈ کو سپلائی فراہم کرتا ہے	ریٹڈ آؤٹ پٹ، فیز سیکونس، نیوٹرل بانڈ، جنریٹر بریکر، آٹومیٹک اسٹارٹ انٹرفیس
جنریٹر سائیڈ OCPD	جنریٹر فیڈر کی حفاظت کرتا ہے اور مطلوبہ سورس ڈسکنیکٹ فنکشن فراہم کرتا ہے	جنریٹر بریکر ریٹنگ، کنڈکٹر کوآرڈینیشن، قابل اطلاق تنصیبی قواعد
ATS سورس I اور سورس II	دو سورس پاور پاتھس (راستوں) کو وصول کرتا ہے	کون سا ان پٹ ترجیحی ہے، ٹرمینل کا مقام، فیز آرڈر، اوپر/نیچے سے فیڈ کی اجازت
ATS کامن لوڈ آؤٹ پٹ	منتخب کردہ سورس کو لوڈ سے جوڑتا ہے	ٹرمینل کی شناخت، کرنٹ ریٹنگ، ٹرانزیشن لاجک، سوئچڈ کنڈکٹرز
ڈاؤن اسٹریم ڈسٹری بیوشن/OCPD	لوڈ سرکٹس کو تقسیم اور محفوظ کرتا ہے	آیا تحفظ مربوط ہے، اپ اسٹریم ہے، ڈاؤن اسٹریم ہے، یا پورے سسٹم میں تقسیم شدہ ہے
PE/بانڈنگ نیٹ ورک	نمایاں کنڈکٹیو حصوں کو آپس میں جوڑتا ہے اور حفاظتی فالٹ کرنٹ کا راستہ فراہم کرتا ہے	انکلوژر بانڈنگ، گراؤنڈنگ الیکٹروڈ کنکشن، نیوٹرل بانڈ کا مقام، مقامی قواعد

یہ فرض نہ کریں کہ ATS میں MCB یا مولڈڈ کیس سرکٹ بریکر (MCCB) شامل ہے۔ کچھ ٹرانسفر سسٹمز بیرونی تحفظ کے ساتھ کونٹیکٹرز یا سوئچ ڈس کنیکٹرز کا استعمال کرتے ہیں؛ کچھ CB-کلاس کے انتظامات سوئچنگ ڈیوائسز کے طور پر سرکٹ بریکرز کا استعمال کرتے ہیں؛ اور کچھ سروس یا ڈسٹری بیوشن اسمبلیاں ایسے افعال کو مربوط کرتی ہیں جو ایک اسٹینڈ الون ATS میں نہیں ہوتے۔ PC کلاس بمقابلہ CB کلاس ATS گائیڈ وضاحت کرتا ہے کہ آلات کا فرق، جبکہ ATS اور سرکٹ بریکر کوآرڈینیشن گائیڈ فالٹ ڈیوٹی اور حفاظتی ڈیوائس کوآرڈینیشن سے متعلق ہے۔.

تصوراتی خاکہ — پروڈکٹ کے وائرنگ ڈایاگرام کا متبادل نہیں ہے۔. سورس پروٹیکشن، لوڈ پروٹیکشن، سروس-ڈس کنیکٹ فنکشنز، ٹرمینل کی سمت، نیوٹرل ٹریٹمنٹ، اور PE/بانڈنگ کی تصدیق درست آلات اور تنصیب کے لیے کی جانی چاہیے۔.

پاور ٹرمینلز، سینسنگ ٹرمینلز اور جنریٹر اسٹارٹ کونٹیکٹس

تصوراتی بحث میں وائرنگ کی ایک عام غلطی ہر چھوٹے ٹرمینل کو جنریٹر-اسٹارٹ کنکشن سمجھنا ہے۔ اصلی ATS کنٹرولرز میں کئی الگ الگ کم-پاور فنکشنز ہو سکتے ہیں:

ٹرمینل فیملی	عام فنکشن	اہم حد
مین پاور ٹرمینلز	نارمل سورس، متبادل سورس، اور کامن لوڈ کنڈکٹرز	ان کے لیبل اور جسمانی پوزیشنز پروڈکٹ کے لحاظ سے مخصوص ہوتی ہیں
سورس سینسنگ	وولٹیج، فریکوئنسی، فیز لاس، فیز سیکونس، یا دیگر معاون سورس کی شرائط کی پیمائش کرتا ہے	سینسنگ کو اندرونی طور پر پاور ٹرمینلز سے حاصل کیا جا سکتا ہے یا بیرونی طور پر مخصوص سرکٹس کے ذریعے وائر کیا جا سکتا ہے
کنٹرولر پاور	ATS کنٹرولر، موٹر، کوائلز، یا اسٹورڈ-انرجی میکانزم کو پاور فراہم کرتا ہے	یہ ایک یا دونوں سورسز یا کسی معاون سپلائی سے آ سکتی ہے؛ وولٹیج کے بارے میں کبھی بھی مفروضہ قائم نہ کریں
انجن/جنریٹر اسٹارٹ آؤٹ پٹ	ایک مطابقت پذیر جنریٹر کنٹرولر سے اسٹارٹ/اسٹاپ کی درخواست کرتا ہے	اکثر ایک ریلے کانٹیکٹ، لیکن کانٹیکٹ کی شکل، ریٹنگ، منطق، اور آیا یہ ڈرائی ہے یا پاورڈ، ماڈل کے لحاظ سے مخصوص ہوتے ہیں
پوزیشن/اسٹیٹس کانٹیکٹس	سورس I، سورس II، اوپن، الارم، یا میکانزم کی حالت کی اطلاع دیتے ہیں	یہ انڈیکیشن/لوجک کانٹیکٹس ہیں، مین پاور آؤٹ پٹس نہیں
ریموٹ ان پٹ/کمیونیکیشن	ٹیسٹ، انہیبیٹ، ٹرانسفر، فائر سگنل، لوڈ-شیڈ، یا کمیونیکیشن کے افعال	دستیابی اور ترجیحی منطق کنٹرولر اور پروجیکٹ کے لحاظ سے مختلف ہوتی ہے۔

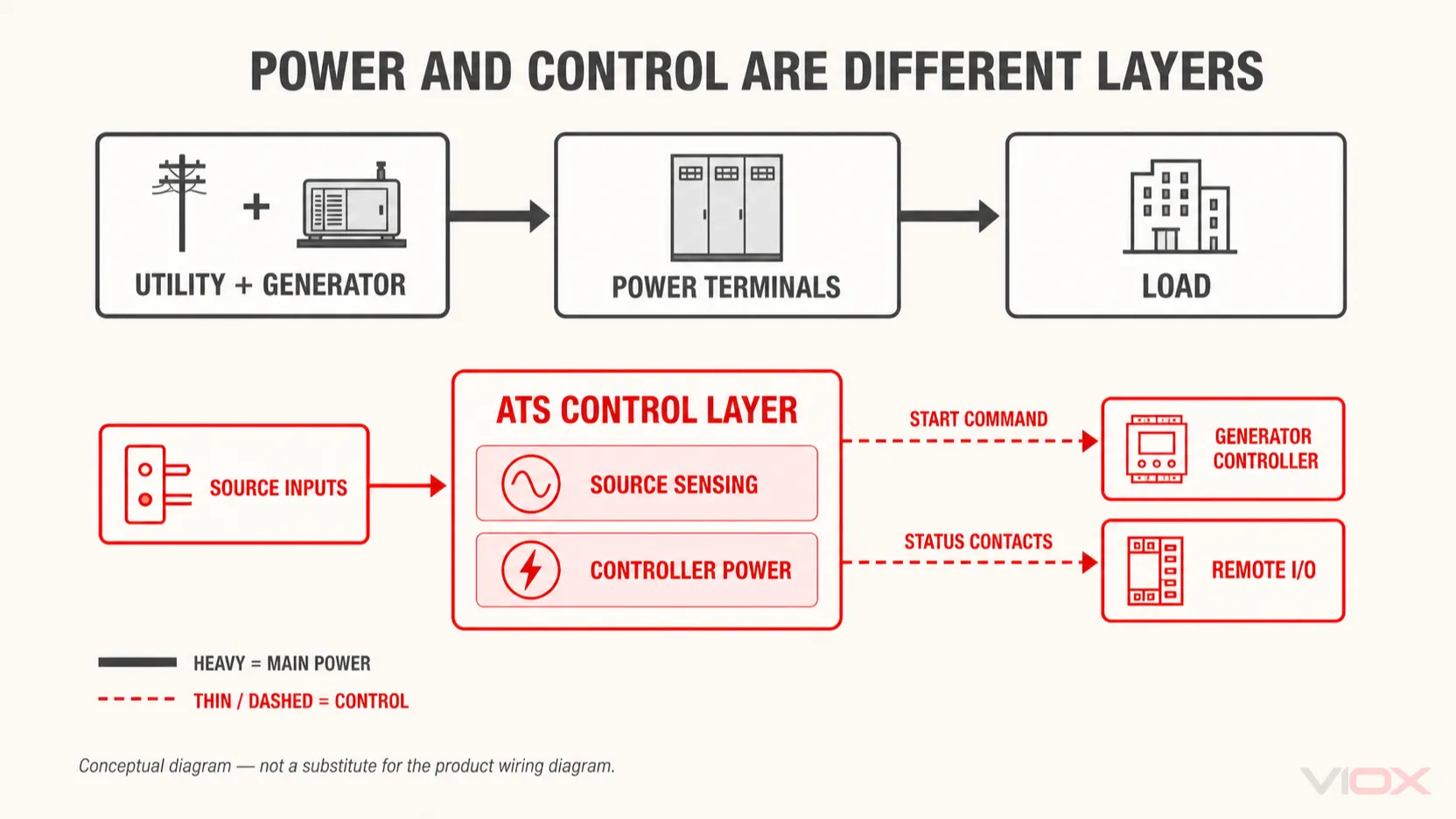

جنریٹر سے منسلک ATS کے لیے کنٹرول کا تعلق تصوراتی ہے:

1. ATS کنٹرولر اپنے سینسنگ پاتھ کے ذریعے نارمل سورس کا جائزہ لیتا ہے۔.
2. جب اس کی پروگرام شدہ منطق سورس کو ناقابل قبول قرار دیتی ہے، تو کنٹرولر ماڈل کے مطابق مخصوص اسٹارٹ آؤٹ پٹ کو آپریٹ کر سکتا ہے۔.
3. جنریٹر کنٹرولر—نہ کہ ATS پاور کانٹیکٹس—انجن-جنریٹر کو اسٹارٹ اور ریگولیٹ کرتا ہے۔.
4. ATS اپنے معاون سینسنگ انتظام کے ذریعے متبادل سورس کا جائزہ لیتا ہے۔.
5. جب کنٹرولر کی شرائط اور تاخیر پوری ہو جاتی ہیں، تو ٹرانسفر میکانزم لوڈ کنکشن کو تبدیل کر دیتا ہے۔.

ABB کی موجودہ OTM_C_D تکنیکی دستاویزات واضح کرتی ہیں کہ ان تہوں کو کیوں الگ ہونا چاہیے: اس کا مین-سرکٹ ڈایاگرام، کنٹرولر-ٹرمینل کنکشنز، جنریٹر-اسٹارٹ آؤٹ پٹ، اسٹیٹس ڈیٹیکشن، موٹر سپلائی، اور کنٹرول سپلائیز الگ الگ سرکٹس کے طور پر ظاہر ہوتے ہیں۔. ایک Generac رہائشی ATS ڈرائنگ اس طرح کے لیبل استعمال کرتی ہے جیسے N1, N2, E1, E2, T1، اور ٹی 2, ، لیکن یہ لیبل اس پروڈکٹ فیملی سے تعلق رکھتے ہیں؛ یہ ایک عالمی ATS پن آؤٹ نہیں ہیں۔.

ڈیٹیکشن، اسٹارٹ، سورس-ایکسپٹنس، ٹرانسفر، ری ٹرانسفر، اور کول ڈاؤن ترتیب کے لیے، ملاحظہ کریں آٹومیٹک ٹرانسفر سوئچ کیسے کام کرتا ہے؟.

تصوراتی خاکہ — پروڈکٹ کے وائرنگ ڈایاگرام کا متبادل نہیں ہے۔. تصدیق کریں کہ آیا سینسنگ اندرونی ہے یا بیرونی، کنٹرولر سپلائی، جنریٹر اسٹارٹ کانٹیکٹ کی قسم اور ریٹنگ، فیل سیف اسٹیٹ، آکسلیری کانٹیکٹ ریٹنگز، کمیونیکیشنز، اور ٹرمینل نمبرنگ۔.

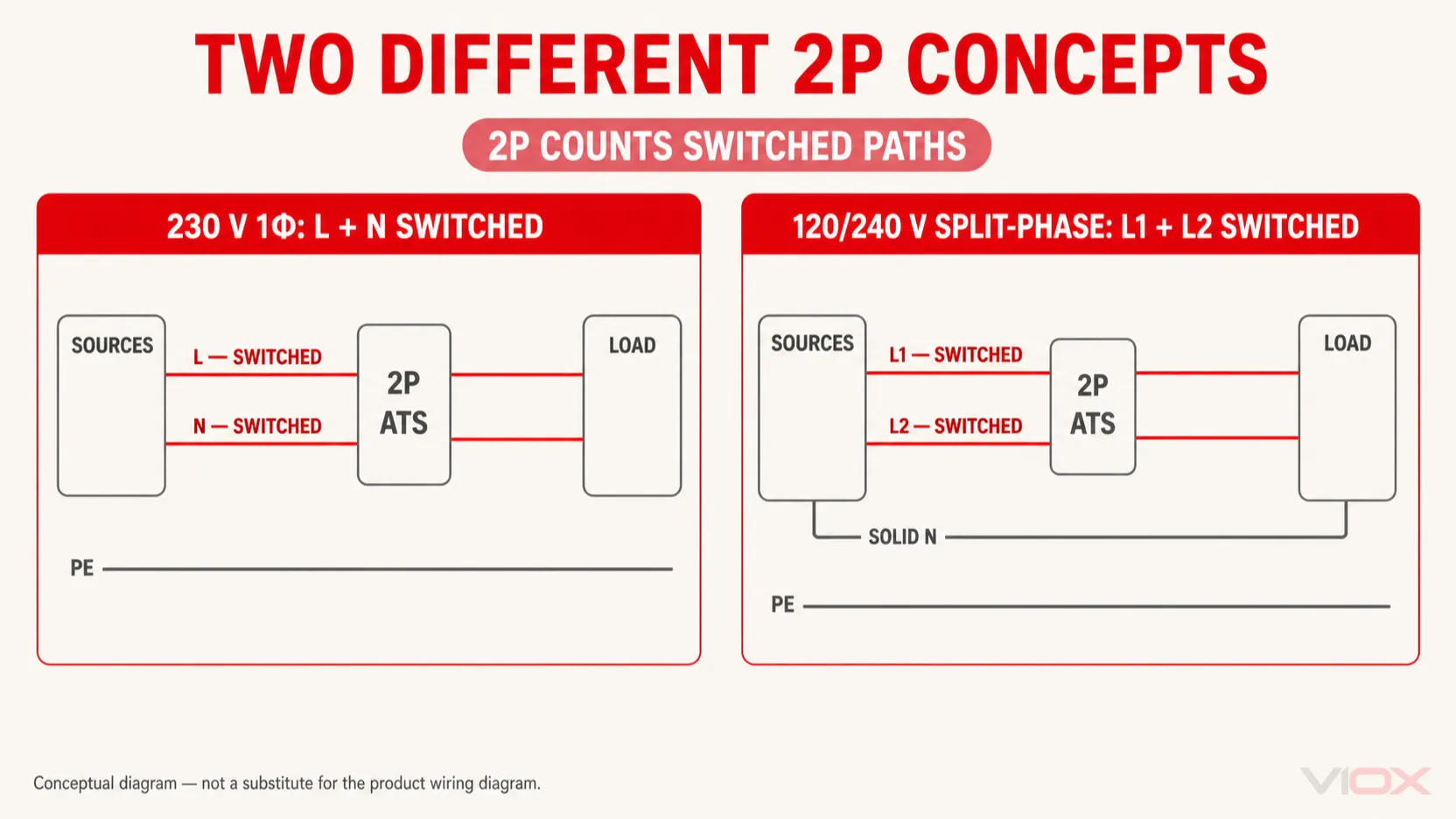

سنگل فیز 2P ATS وائرنگ ڈایاگرام

لیبل 2P کا مطلب ہے کہ کرنٹ کے دو راستے سوئچ کیے گئے ہیں۔ یہ بذات خود وولٹیج سسٹم کی نشاندہی نہیں کرتا اور نہ ہی یہ ثابت کرتا ہے کہ ان میں سے ایک راستہ نیوٹرل ہے۔.

230 V سنگل فیز، لائن اور نیوٹرل ٹرانسفرڈ

ایک عام 230 V لائن ٹو نیوٹرل سسٹم میں، ایک 2P ATS لائن کے لیے ایک پول استعمال کر سکتا ہے ایل اور نیوٹرل کے لیے دوسرا پول ن. لہذا دونوں ذرائع موجود ہیں L + N سوئچ تک، اور کامن آؤٹ پٹ پیش کرتا ہے L + N لوڈ تک۔.

یہ ڈرائنگ صرف کنڈکٹر-پاتھ کے تصور کے طور پر درست ہے۔ مطلوبہ نیوٹرل سوئچنگ، نیوٹرل-پول کی ساخت اور ٹائمنگ، سورس بانڈنگ، اور حفاظتی ڈیوائس کا رویہ سسٹم کے ڈیزائن اور پروڈکٹ کی دستاویزات سے حاصل کیا جانا چاہیے۔.

سولڈ نیوٹرل کے ساتھ 120/240 V اسپلٹ فیز

شمالی امریکہ کے 120/240 V اسپلٹ فیز سسٹم میں، ایک 2P ATS دو ان گراؤنڈڈ کنڈکٹرز کو سوئچ کر سکتا ہے L1 اور L2 جبکہ نیوٹرل سولڈ رہتا ہے۔ یہ بھی ایک “سنگل فیز 2P ATS” ہے، لیکن یہ 230 V جیسا کنڈکٹر انتظام نہیں ہے L + N ٹو-پول ٹرانسفر۔.

اگر اسپلٹ فیز نیوٹرل کو منتقل کرنا ضروری ہو، تو آلات کو ایک مناسب اضافی نیوٹرل پول یا کسی اور لسٹڈ/تشکیل شدہ انتظام کی ضرورت ہوتی ہے۔ مت کھینچیں L1, L2، اور ن صرف دو پولز کے ذریعے۔.

سسٹم کا تصور	دو سوئچڈ راستے	نیوٹرل کا علاج	مفروضہ قائم نہ کریں
230 V سنگل فیز L + N	ایل اور ن	سوئچڈ نیوٹرل	کہ ہر 2P ڈیوائس میں مناسب ریٹیڈ نیوٹرل پول موجود ہو
120/240 V اسپلٹ فیز L1 + L2 + N	L1 اور L2	دو پولز کے باہر سالڈ نیوٹرل	کہ ہر جنریٹر/بانڈنگ اسکیم کے لیے ایک سالڈ نیوٹرل درست ہے
ٹو-وائر لائن-ٹو-لائن لوڈ	دو ان گراؤنڈڈ کنڈکٹرز	کوئی لوڈ نیوٹرل نہیں	کہ سورس اور لوڈ کو کہیں اور نیوٹرل کی ضرورت نہیں ہے

تفصیلی انتخاب کا تعلق اس پر ہے 2P بمقابلہ 3P بمقابلہ 4P ATS سلیکشن صفحہ; ؛ یہ حوالہ صرف یہ دکھاتا ہے کہ نتیجے میں بننے والے کنڈکٹر راستوں کو کیسے پڑھا جائے۔.

تصوراتی خاکہ — پروڈکٹ کے وائرنگ ڈایاگرام کا متبادل نہیں ہے۔. “2P” سوئچ کیے گئے راستوں کی گنتی کرتا ہے؛ اس کا مطلب عالمی طور پر لائن پلس نیوٹرل، اسپلٹ فیز، کوئی خاص وولٹیج، یا گراؤنڈنگ کا کوئی خاص طریقہ نہیں ہے۔.

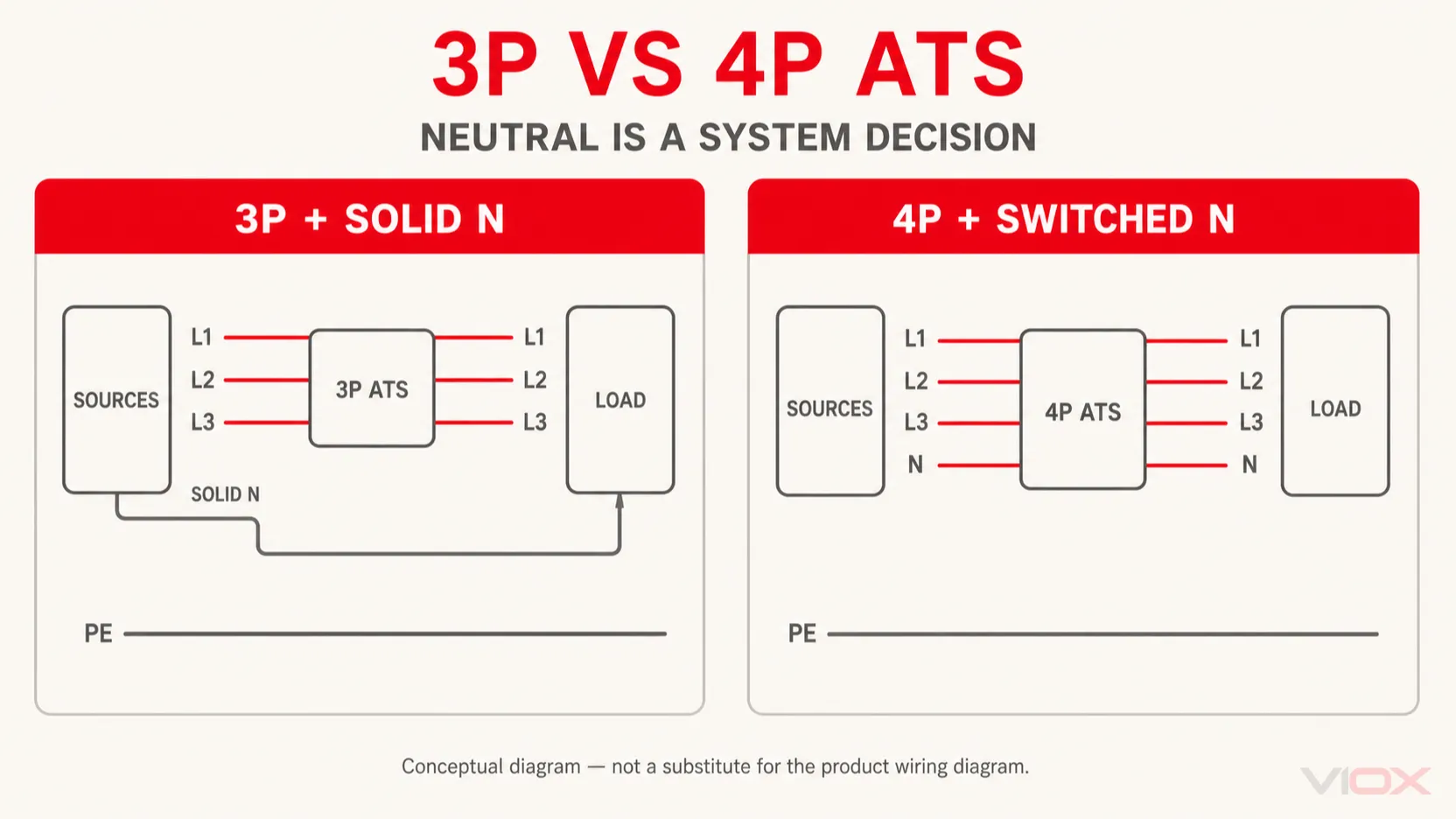

تھری فیز ATS وائرنگ ڈایاگرام: 3P بمقابلہ 4P

تھری فیز ATS ڈایاگرام میں یہ بتانا ضروری ہے کہ آیا لوڈ سسٹم میں نیوٹرل موجود ہے اور آیا وہ نیوٹرل ٹھوس (solid) ہے یا سوئچ کیا گیا ہے۔.

3P ATS

ایک 3P ٹرانسفر میکانزم سوئچ کرتا ہے L1, L2، اور L3. ۔ یہ براہ راست تھری فیز تھری وائر لوڈ کی نمائندگی کرتا ہے جب کسی نیوٹرل کی ضرورت نہ ہو۔ تھری فیز فور وائر سسٹم میں، ایک 3P ATS کو ایک ٹھوس نیوٹرل کے ساتھ استعمال کیا جا سکتا ہے جو تین ٹرانسفر پولز کے باہر جڑتا ہے—لیکن صرف تب جب وہ نیوٹرل اور گراؤنڈنگ کا انتظام ذرائع، تحفظ، اور قابل اطلاق قواعد کے لیے درست ہو۔.

4P ATS

ایک 4P ٹرانسفر میکانزم سوئچ کرتا ہے L1, L2, L3، اور ن. ۔ چوتھا پول ایک ٹرانسفر شدہ نیوٹرل راستہ فراہم کرتا ہے۔ یہ بذات خود یہ ثابت نہیں کرتا کہ جنریٹر ایک الگ سے اخذ کردہ سسٹم ہے، کہ ہر نیوٹرل بانڈ درست ہے، یا یہ کہ پول کی ترتیب گراؤنڈ فالٹ پروٹیکشن اسکیم کے مطابق ہے۔.

ڈایاگرام	سوئچڈ کنڈکٹرز	نیوٹرل دکھایا گیا ہے	عام تصوراتی استعمال
3P، تھری وائر	L1, L2, L3	تصویر میں دکھائے گئے لوڈ کے لیے کسی کی ضرورت نہیں	تھری فیز لوڈ/تقسیم بغیر نیوٹرل کنڈکٹر کے
3P، فور وائر بمعہ سالڈ نیوٹرل	L1, L2, L3	مسلسل نیوٹرل سوئچنگ پولز کے باہر	چار تاروں والا نظام جس کا تصدیق شدہ ڈیزائن ایک مشترکہ نیوٹرل کو برقرار رکھتا ہے
4P، چار تاروں والا نظام جس میں نیوٹرل سوئچ ہوتا ہے	L1, L2, L3, ن	نیوٹرل مخصوص ٹرانسفر پول سے گزرتا ہے	چار تاروں والا نظام جس کا تصدیق شدہ ڈیزائن سورس کے ساتھ نیوٹرل کو منتقل کرتا ہے

ASCO کا نیوٹرل کنفیگریشن بلیٹن بیان کرتا ہے کہ ٹرانسفر سوئچز مخصوص نیوٹرل پول کے ساتھ یا اس کے بغیر دستیاب ہیں اور اس فیصلے کا تعلق اس بات سے ہے کہ آیا متبادل سپلائی الگ سے اخذ کردہ گراؤنڈنگ کا انتظام استعمال کرتی ہے۔ یہ عمومی نوعیت کی درست سطح ہے: سوئچڈ نیوٹرل ایک نظامی فیصلہ ہے، نہ کہ “محفوظ” کے لیے کوئی آفاقی مترادف۔”

ہائبرڈ انورٹرز، بیٹریز، سورس پر منحصر بانڈنگ ریلے، اور ٹو-وائر جنریٹر اسٹارٹ کے لیے، الگ استعمال کریں ہائبرڈ انورٹر اے ٹی ایس وائرنگ گائیڈ دیکھیں اور پھر اصل انورٹر، ATS، اور جنریٹر کے مینوئلز کی تصدیق کریں۔.

تصوراتی خاکہ — پروڈکٹ کے وائرنگ ڈایاگرام کا متبادل نہیں ہے۔. سسٹم کے کنڈکٹرز، فیز سیکونس، نیوٹرل پول کی ریٹنگ اور ٹائمنگ، سورس بانڈنگ، گراؤنڈ فالٹ پروٹیکشن، اور کنٹرولر سینسنگ کی درست پروجیکٹ کے لیے تصدیق کریں۔.

سولڈ نیوٹرل، سوئچڈ نیوٹرل اور PE کی حدود

نیوٹرل اور PE کو آپس میں تبدیل ہونے والے کنڈکٹرز کے طور پر نہیں دکھایا جانا چاہیے۔.

سولڈ نیوٹرل

سولڈ نیوٹرل کا انتظام سورس اور لوڈ کے نیوٹرلز کو سوئچڈ فیز پولز کے باہر ایک مسلسل نیوٹرل راستے کے ذریعے منسلک رکھتا ہے۔ یہ وہاں درست ہو سکتا ہے جہاں گراؤنڈنگ اور بانڈنگ کا ڈیزائن جان بوجھ کر ایک مشترکہ نیوٹرل ریفرنس استعمال کرتا ہے۔ یہ وہاں غلط ہو سکتا ہے جہاں متبادل سورس، گراؤنڈ فالٹ اسکیم، یا مقامی قوانین نیوٹرل آئسولیشن کا تقاضا کرتے ہوں۔.

سوئچڈ نیوٹرل

سوئچڈ نیوٹرل کا انتظام نیوٹرل کو ایک مخصوص ٹرانسفر پول کے ذریعے گزارتا ہے۔ آلات کی دستاویزات کو نیوٹرل پول کی ریٹنگ اور سوئچنگ کی ترتیب کو واضح کرنا چاہیے۔ کچھ ایپلی کیشنز میں نیوٹرل پول کو فیز پول کے مترادف سمجھنے کے بجائے اوورلیپنگ یا تاخیر والے نیوٹرل رویے کی ضرورت ہوتی ہے، لہذا صرف “4P” ایک مکمل تفصیل نہیں ہے۔.

حفاظتی ارتھ/آلات کی گراؤنڈنگ کنڈکٹر

PE بے نقاب برقی موصل حصوں کو جوڑتا ہے اور حفاظتی فالٹ کرنٹ راستے کا حصہ بنتا ہے۔ تصوراتی ڈرائنگز میں، اسے ڈیزائن کی ضرورت کے مطابق جنریٹر فریم/انکلوژر، ATS انکلوژر، ڈاؤن اسٹریم آلات، اور گراؤنڈنگ/بانڈنگ نیٹ ورک کو جوڑنا چاہیے۔ اسے عام ATS سورس سلیکشن کونٹیکٹر کے ذریعے نہیں گزارنا چاہیے اور نہ ہی اسے اس طرح دکھانا چاہیے جیسے یہ سورس I اور سورس II کے درمیان منتقل ہوتا ہے۔.

یہ اس بات کا تعین نہیں کرتا کہ نیوٹرل ٹو گراؤنڈ بانڈز یا گراؤنڈنگ الیکٹروڈ کنکشن کہاں ہونے چاہئیں۔ ان مقامات کا انحصار سروس آلات کی حیثیت، سورس بانڈنگ، الگ سے اخذ کردہ سسٹم کے ٹریٹمنٹ، آلات کی تعمیر، اور قابل اطلاق تنصیب کے فریم ورک پر ہوتا ہے۔ اسی وجہ سے مینوفیکچرر کی انٹرکونیکشن ڈرائنگز عام طور پر گراؤنڈ بارز اور گراؤنڈنگ/بانڈنگ کنکشنز کو فیز اور نیوٹرل پاور ٹرمینلز سے الگ دکھاتی ہیں۔.

جہاں ATS کے ارد گرد MCBs اور MCCBs ظاہر ہوتے ہیں

ایک ٹرانسفر سوئچ ایک سورس کا انتخاب کرتا ہے۔ جب تک پروڈکٹ واضح طور پر مناسب اوور کرنٹ حفاظتی آلات کو مربوط نہیں کرتی، یہ فرض نہیں کیا جانا چاہیے کہ یہ سورس یا لوڈ کنڈکٹرز کو اوورلوڈ یا شارٹ سرکٹ سے محفوظ رکھتی ہے۔.

تصوراتی تحفظ کا نقشہ یہ ہے:

• نارمل سورس: ڈیزائن کی ضرورت کے مطابق ATS سے پہلے سروس/فیڈر حفاظتی اور منقطع کرنے کا انتظام۔.
• جنریٹر سورس: متبادل ATS ان پٹ سے پہلے جنریٹر بریکر یا مخصوص فیڈر پروٹیکشن۔.
• ATS: لوڈ کرنٹ، سوئچنگ ڈیوٹی، پولز، ٹرانزیشن، کنٹرولر کے افعال، اور مخصوص حفاظتی آلات کے ساتھ دستیاب فالٹ کنڈیشنز کے لیے منتخب کیا گیا۔.
• لوڈ سائیڈ: ڈاؤن اسٹریم ڈسٹری بیوشن آلات پر فیڈر یا برانچ پروٹیکشن، جب تک کہ کوئی تصدیق شدہ انٹیگریٹڈ اسمبلی مطلوبہ فنکشن فراہم نہ کرے۔.

ایک چھوٹے لو-وولٹیج برقی نظام میں MCB مناسب ہو سکتا ہے؛ بڑی یا زیادہ فالٹ ڈیوٹی والی تنصیب میں MCCB، فیوز، پاور سرکٹ بریکر، یا کسی اور ڈیوائس کی ضرورت ہو سکتی ہے۔ یہ ڈایاگرام لوڈ کرنٹ، کنڈکٹر، سسٹم وولٹیج، فالٹ کرنٹ، کوآرڈینیشن، سروس، اور پروڈکٹ ڈیٹا کے بغیر ان میں سے کسی کا انتخاب نہیں کر سکتا۔.

پروڈکٹ وائرنگ ڈایاگرام کے اس حوالہ کا ترجمہ کیسے کریں

سرکٹ کو ڈیزائن یا انسٹال کرنے سے پہلے، ہر عمومی بلاک کو تصدیق شدہ پروڈکٹ کی معلومات سے تبدیل کریں۔.

عام حوالہ جاتی لیبل	اسے درست دستاویزات میں تلاش کریں
سورس I / نارمل / یوٹیلیٹی	ٹرمینل کے نام اور مقامات، ترجیحی سورس کی منطق، فیڈ کی اجازت شدہ سمت، وولٹیج اور فیز
سورس II / متبادل / ایمرجنسی	ٹرمینل کے نام اور مقامات، جنریٹر/سورس کے تقاضے، فیز کی ترتیب
مشترکہ لوڈ	لوڈ ٹرمینل کی شناخت، کنڈکٹر کی گنجائش، ڈاؤن اسٹریم کا انتظام
سینسنگ	اندرونی یا بیرونی سینسنگ پوائنٹس، فیوز، رینج، فیز/فریکوئنسی فنکشنز
کنٹرولر پاور	سپلائی سورس، وولٹیج، پولرٹی، حفاظتی ڈیوائس، پاور ختم ہونے پر رویہ
جنریٹر اسٹارٹ	کونٹیکٹ فارم، نارمل حالت، ریٹنگ، پاورڈ یا ڈرائی انٹرفیس، اسٹارٹ/اسٹاپ لاجک، جنریٹر مطابقت
غیر جانبدار	سولڈ یا سوئچڈ، پول ریٹنگ/ٹائمنگ، بانڈنگ اور گراؤنڈ فالٹ کے اثرات
PE/گراؤنڈ	انکلوژر بانڈنگ، آلات کی گراؤنڈنگ، گراؤنڈنگ الیکٹروڈ اور سروس/سورس بانڈنگ کی ہدایات
سورس/لوڈ OCPD	ڈیوائس کی قسم، کرنٹ ریٹنگ، انٹرپٹنگ کیپیسٹی، ATS WCR/SCCR یا IEC کوآرڈینیشن کی شرائط
معاون I/O	اسٹیٹس، الارم، ٹیسٹ، انہیبیٹ، فائر ان پٹ، لوڈ شیڈ، کمیونیکیشنز، ترجیحی منطق

اگر درست ATS ڈرائنگ، جنریٹر انٹرفیس دستاویزات، سورس اور لوڈ ون لائن، نیوٹرل/بانڈنگ پلان، یا حفاظتی ڈیوائس کوآرڈینیشن موجود نہ ہو تو تنصیب کی بنیاد کے طور پر عام ڈایاگرام کو مسترد کر دیں۔.

وسیع تر آلات کے تصور اور اصطلاحات کے لیے، یہاں سے شروع کریں ڈوئل پاور آٹومیٹک ٹرانسفر سوئچ کیا ہے؟. آرکیٹیکچر کی وضاحت کے بعد، جنریٹر ٹرانسفر سوئچ گائیڈ تفصیلات کے ورک فلو کو فراہم کرتا ہے۔ اہل خریدار اور پینل بلڈرز پھر موازنہ کر سکتے ہیں VIOX ATS رینج مطلوبہ وولٹیج، کرنٹ، پولز، ٹرانسفر لاجک، فالٹ ڈیوٹی اور دستاویزی کنٹرول انٹرفیس کے خلاف؛ خریداری سے پہلے منتخب کردہ ماڈل ڈیٹا سے ہر قدر کی تصدیق کریں۔.
