RCCB Kablolama Şeması: 2P ve 4P RCCB'ler Nasıl Kurulur

Bir RCCB'yi doğru şekilde bağlamak için, korunan devreyi besleyen her bir faz iletkenini aynı RCCB üzerinden geçirin. Tek fazlı bir devrede bu, normalde faz ve nötr hattının 2 kutuplu bir RCCB üzerinden geçirilmesi anlamına gelir. Üç fazlı, dört telli bir devrede ise L1, L2, L3 ve nötr hattının 4 kutuplu bir RCCB üzerinden geçirilmesi demektir. Koruyucu topraklama iletkeni doğrudan PE barasına bağlanır; bir RCCB kutbundan geçmez.

Bir RCCB, aşırı yük veya kısa devre koruması sağlamadığından, ayrı bir aşırı akım koruma cihazı ile koordine edilmelidir. Kurulumdan sonra, kablolama ve koruyucu önlemler geçerli yerel kurallar uyarınca denetlenmeli ve test edilmelidir. Sadece ön kısımdaki TEST düğmesi tam bir doğrulama sağlamaz.

Güvenlik ve kapsam: Sabit dağıtım panosu çalışmaları personeli elektrik çarpması, ark parlaması, geri besleme ve yüksek hata enerjisine maruz bırakabilir. RCCB kurulumu ve canlı doğrulama, yalnızca onaylı bir güvenli çalışma sistemi altında kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Aşağıdaki şemalar bağlantı prensiplerini açıklamaktadır; gerçek RCCB üzerinde basılı olan şema, kurulum talimatları, pano üreticisinin gereksinimleri ve yerel yönetmelikler önceliklidir.

RCCB Bağlantısına Genel Bakış

Devre	Tipik RCCB	RCCB içinden geçen iletkenler	RCCB dışındaki iletken	Ayrı koruma gereklidir
Tek fazlı, faz + nötr	2 kutuplu RCCB	L ve N	PE	Tasarlandığı şekilde MCB, MCCB veya sigorta
Üç fazlı, 4 telli	4 kutuplu RCCB	L1, L2, L3 ve N	PE	Tasarlandığı şekilde MCB, MCCB veya sigorta
Üç fazlı, 3 telli	Ürüne özel	Üreticinin onayladığı düzeni kullanan her üç faz	PE	Tasarlandığı şekilde MCB, MCCB veya sigorta

Besleme tarafını cihazın fiziksel üst kısmına bakarak tahmin etmeyin. Bazı RCCB'ler hat ve yük yönü belirtir; diğerleri birden fazla düzenlemeye izin verir. Dahili TEST devresi de belirli terminallere bağlı olabilir. Her zaman tam katalog numarası için işaretleri ve talimatları izleyin.

Cihazın temellerine öncelikle ihtiyacınız varsa, okuyun RCCB Nedir?. Bu kılavuzun geri kalanı kablolama ve kurulum doğrulamasına odaklanmaktadır.

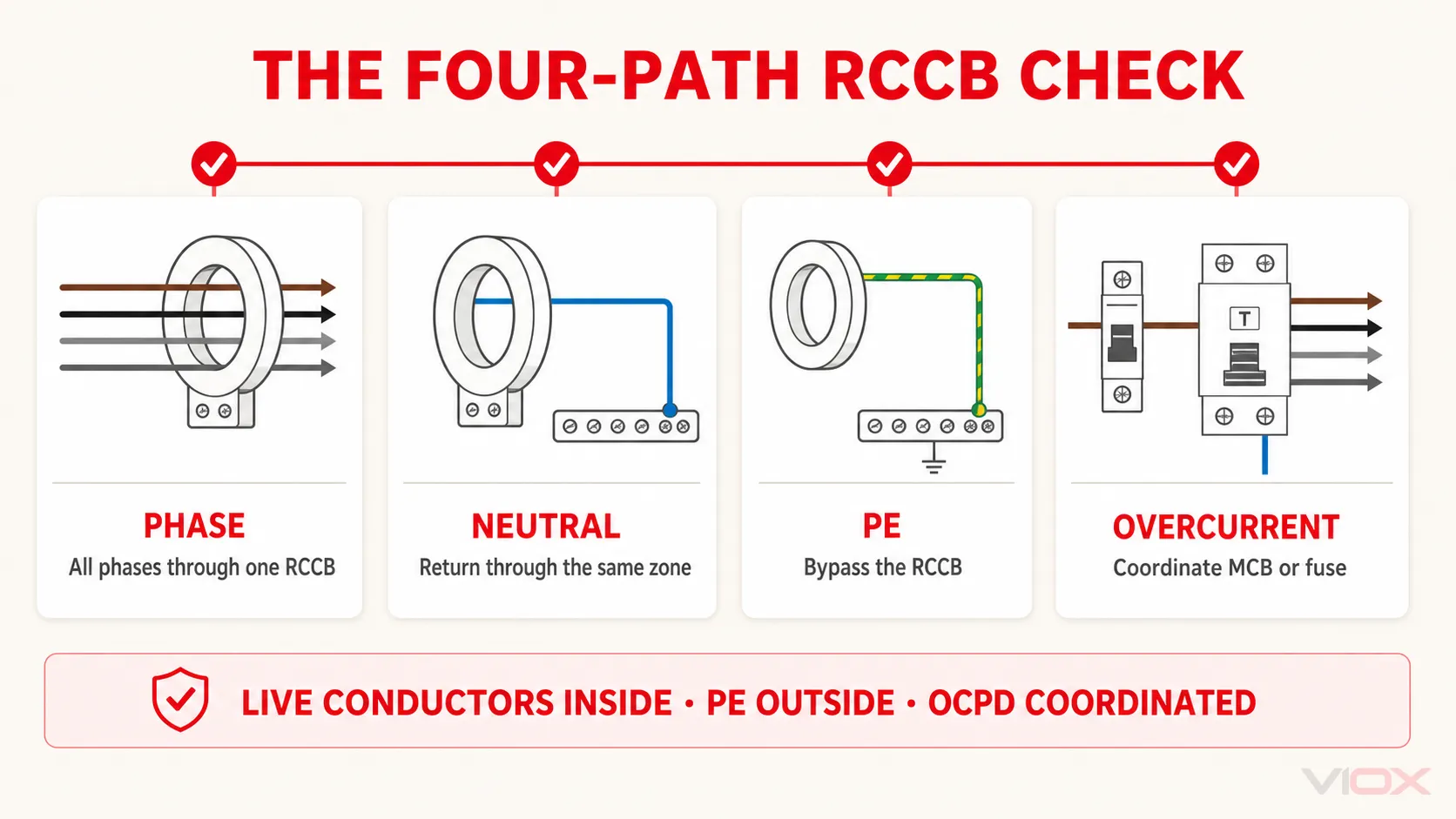

Dört Yollu RCCB Kablolama Kontrolü

Bir RCCB şeması, dört akım yoluna bölündüğünde doğrulanması daha kolaydır.

1. Faz yolu

Korunan yüke besleme sağlayan her faz, aynı RCCB'nin algılama sisteminden bir kez geçmelidir. RCCB'yi baypas eden bir faz, amaçlanan ölçümü geçersiz kılar; algılama yolundan yanlış geçirilen bir iletken de istenmeyen açmalara neden olabilir.

Nötr yolu

Nötr kullanıldığında, korunan devreye ait nötr hattı doğru RCCB'den geçmeli ve sadece o RCCB'nin çıkışındaki nötr bölgesinden geri dönmelidir. Ortak nötr, ödünç alınmış nötr veya yanlış nötr barasına yapılan bağlantı, normal yük akımının kaçak akım gibi görünmesine neden olabilir.

Koruyucu topraklama yolu

PE, yükün açıkta kalan iletken kısımlarını tesisatın koruyucu topraklama sistemine bağlar. Sürekliliğini korur ve RCCB algılama ve anahtarlama yolunun dışında kalır. PE'yi anahtarlamak için asla bir RCCB kutbu kullanmayın.

Aşırı akım yolu

Bir RCCB, kaçak akım dengesizliğini algılar. Uyumlu bir MCB, MCCB veya sigorta, devreyi ve RCCB'yi aşırı yük ve kısa devre koşullarına karşı korumalıdır. Seçim yapılırken sadece iki amper değerinin karşılaştırılması değil; tasarım akımı, iletken kapasitesi, değer kaybı (derating), muhtemel arıza akımı ve üreticinin beyan ettiği yedek veya koşullu kısa devre düzenlemesi dikkate alınmalıdır.

Bu dört yol hızlı bir denetim kuralı sağlar: Artık akım bölgesi içindeki tüm amaçlanan iletkenler, bölge dışındaki PE ve komple devredeki aşırı akım koruması.

RCCB Dağıtım Panosunda Nereye Yerleştirilir?

Yaygın bir grup koruma düzenlemesi şöyledir:

Giriş beslemesi

Bu düzenlemede RCCB, koruduğu branşman MCB'lerinin yukarı akışındadır. Ancak “RCCB her zaman her MCB'den önce olmalıdır” ifadesi çok geneldir. Bir pano bunun yerine her nihai devre için bir RCBO, bölünmüş yük düzenlemesi, çoklu RCCB bölgeleri veya farklı bir fiziksel sıraya sahip test edilmiş bir montaj kullanabilir.

Tasarım sorusu, DIN rayında hangi cihazın ilk göründüğü ile ilgili değildir. Şunları doğrulayın:

Artık akım koruması amaçlanan devreyi kapsıyor;
Aşırı yük ve kısa devre koruması mevcut ve koordine edilmiş;
her bir RCCB bölgesi doğru nötr yönlendirmesine sahiptir;
koruyucu kombinasyon, mevcut hata akımı için uygundur;
hizmet sürekliliğinin önemli olduğu durumlarda üst ve alt kademe RCD seçiciliği ele alınmıştır; ve
montaj ve bara düzeni, kullanılan cihazlar için onaylıdır.

Mimari karar için karşılaştırın RCCB + MCB ile RCBO.

Bir RCCB Kurmadan Önce Yapılacak Kontroller

Genel bir bağlantı şemasıyla başlamayın. Önce gerçek devreyi ve cihazı tanımlayın.

Kontrol	Kablolama öncesinde doğrulama yapın	Neden önemli
Besleme	Gerilim, frekans, faz sayısı, nötr hattı durumu, topraklama düzeni ve tüm olası kaynaklar	Kutup kullanımını ve güvenli yalıtım kapsamını belirler
RCCB kimliği	Katalog numarası, 2P/4P, anma akımı `İçinde`, anma kaçak çalışma akımı `IΔn`, AC/A/F/B tipi ve zaman gecikmeli karakteristikler	Yanlış koruma fonksiyonunun kurulmasını önler
Terminal şeması	Belirlenmiş besleme/yük tarafı, nötr kutup, izin verilen besleme yönü ve onaylı 3 telli bağlantılar	Genel terminal numaraları evrensel değildir
İletkenler	Malzeme, kesit, hazırlık, terminal kapasitesi ve yüksük veya pabuç gereksinimleri	Kontrol bağlantısı güvenilirliği ve ısınma
Tork	Ürün dokümantasyonunda belirtilen kesin sıkma torku değeri ve alet gereksinimi	Hem az hem de aşırı sıkma bağlantıya zarar verebilir
Aşırı akım koordinasyonu	Üst akım koruma cihazı (OCPD), tasarım akımı, olası hata akımı ve beyan edilen yedek koruma	Bir RCCB'nin entegre aşırı akım koruması yoktur
Pano sistemi	DIN rayı, bara uyumluluğu, pano içi alan, ısı dağılımı, bariyerler ve üretici kısıtlamaları	Cihaz, bağımsız bir bileşen değil, bir montaj grubunun parçasıdır
Doğrulama planı	Gerekli ölü testler, canlı testler, RCD test cihazı kapasitesi, kayıtlar ve yerel kabul kriterleri	Testler, kurulu cihaza ve yargı bölgesine uygun olmalıdır

Hassasiyeti ve artık akım tipini yüke, koruma amacına, beklenen kaçak akıma, yerel kurallara ve ekipman talimatlarına göre seçin. 30 mA işareti, 0,03 A'lik anma artık çalışma akımını temsil eder; bu, 30 mA'in RCCB'nin normal yük akımı değeri olduğu anlamına gelmez. Bkz. RCCB hassasiyet seçim kılavuzunu bu karar için.

RCCB Kablolaması Öncesinde Güvenli İzolasyon

Yetkili kişi, sahanın onaylı izolasyon prosedürünü ve geçerli ulusal kuralları takip etmeli, aşağıdaki ilkeler gibi güvenli bir çalışma sistemi kullanmalıdır: HSE HSG85. Plan, en azından şebeke beslemesini ve her türlü jeneratör, UPS, fotovoltaik sistem, kontrol transformatörü, bağlı devre veya diğer olası geri besleme kaynaklarını hesaba katmalıdır.

Tipik bir güvenli çalışma sırası şöyledir:

doğru devreyi, ekipmanı ve her bir kaynağı tanımlamak;
gerektiğinde yükleri kapatmak;
Uygun cihazlar kullanarak beslemeyi izole edin;
İzolasyonu yeniden bağlanmaya karşı emniyete alın ve gerekli uyarı levhalarını yerleştirin;
Voltaj tespit cihazını test edin;
Çalışma noktasındaki tüm ilgili iletkenlerde voltaj olmadığını doğrulayın; ve
Cihazı tekrar test edin.

İletkenlerin enerjisiz olduğunun kanıtı olarak bir kol konumuna, gösterge lambasına, temassız “voltaj kalemine” veya RCCB'nin kendisine güvenmeyin. Bitişik ekipmanların enerjili kaldığı durumlarda, ek bariyerler ve önlemler gerekebilir. Eğer çalışma enerjisiz yapılamıyorsa, ayrı bir gerekçelendirilmiş canlı çalışma değerlendirmesi ve prosedürü gerektirir; bu makale böyle bir prosedür sağlamamaktadır.

Tek Fazlı Devreler için 2 Kutuplu RCCB Bağlantı Şeması

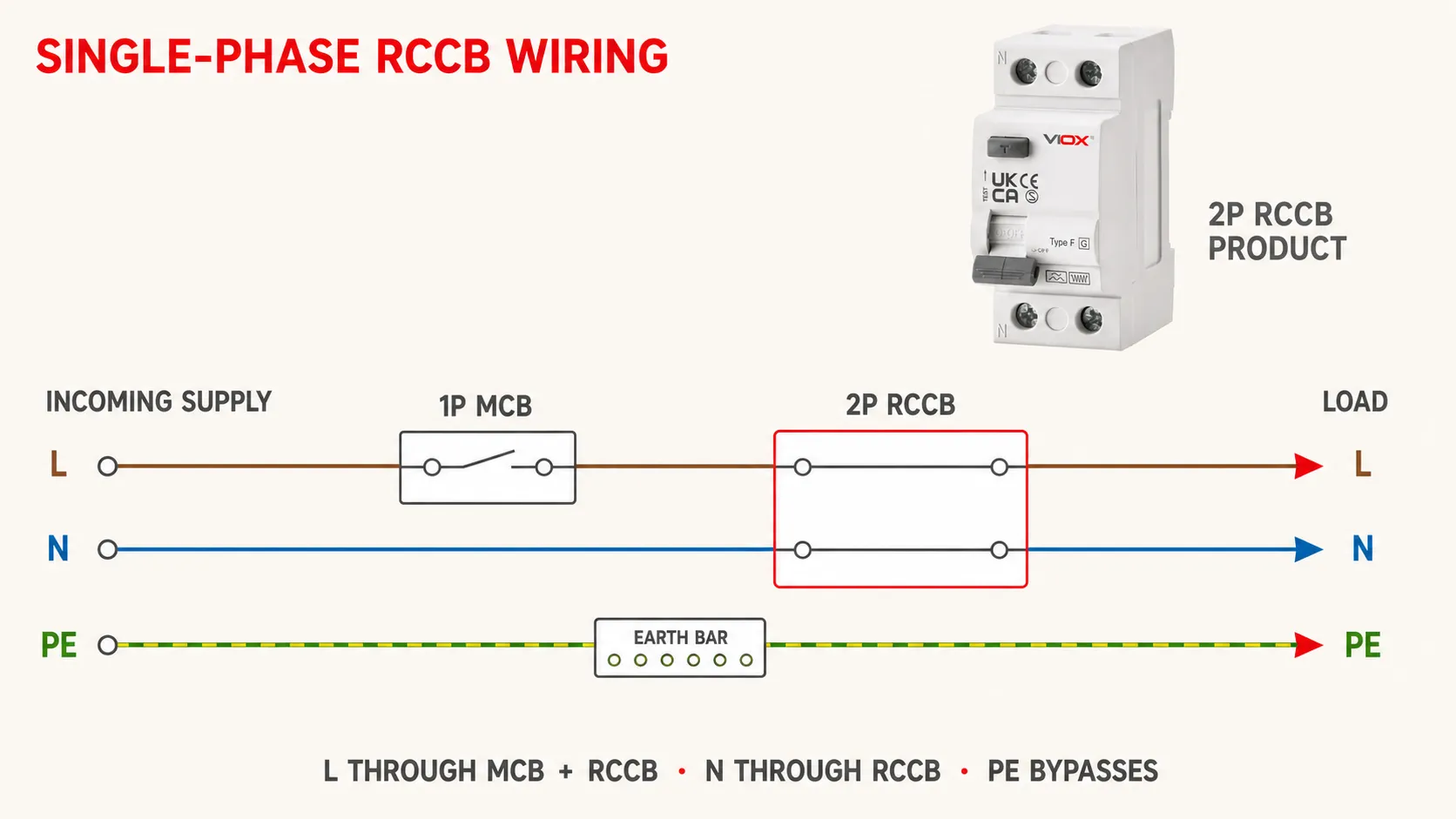

Aşağıdaki tek devreli düzenleme, 2P bir RCCB'den önce hat üzerinde 1P bir MCB kullanır. Burada MCB, bir nihai devre için akış yönündeki aşırı akım koruma cihazıdır; bu, bir RCCB'nin akış yönündeki birkaç branşman MCB'sini beslediği yukarıdaki grup düzenlemesinden farklıdır. MCB tasarlanan aşırı akım korumasını sağlar, hem hat hem de nötr RCCB'den geçer ve PE her iki cihazı da baypas eder.

Şema, evrensel terminal konumlarını değil, akım yollarını göstermektedir:

                         2 KUTUPLU KAÇAK AKIM KORUMA RÖLESİ (RCCB).

Tek fazlı bağlantı sırası

İlgili RCCB üzerindeki belirlenmiş besleme ve yük terminallerini ve onaylı koruma cihazı sırasını doğrulayın.
Kaynak faz hattını 1P MCB üzerinden geçirin ve ardından RCCB'nin belirlenmiş besleme faz terminaline bağlayın.
Kaynak nötr hattını doğrudan RCCB'nin belirlenmiş besleme nötr terminaline bağlayın.
RCCB'nin yük tarafındaki faz terminalini, onaylı devre tasarımını takip ederek korunan yüke veya alt branşman cihazına bağlayın.
Alt branşman nötr hattını, ilgili RCCB bölgesine ayrılmış nötr barasına bağlayın.
Her bir korumalı devrenin nötr hattını yalnızca o devreye özel baraya bağlayın.
PE iletkenlerini, RCCB kutuplarının dışında kalacak şekilde PE barasına bağlayın.
İletken yerleşimi, yalıtım mesafesi, etiketler, bariyerler ve terminal sıkılığını ürün talimatlarına göre kontrol edin.

Bir RCCB ve branşman MCB'lerinin fiziksel dizilimi, onaylı pano tasarımına uygun olmalıdır. Terminal ve montaj dokümantasyonu izin vermedikçe tarak baralar, çatal terminaller veya tek bir kafese iki iletken takmak gibi doğaçlama yöntemlere başvurmayın.

Üç Fazlı Devreler için 4 Kutuplu RCCB Bağlantı Şeması

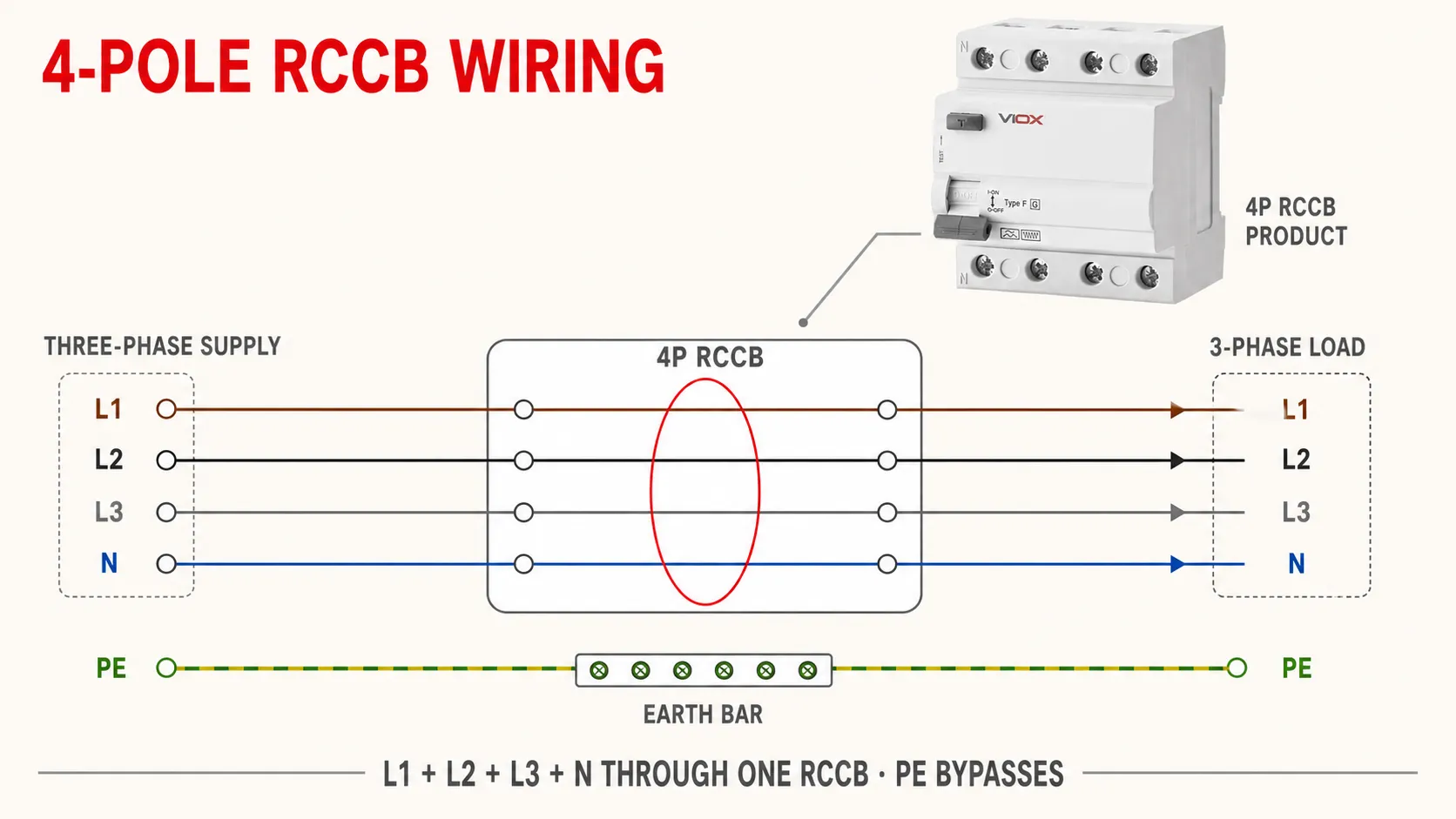

Nötr hattı kullanan üç fazlı bir yük için, dört canlı iletkenin tamamı normalde tek bir 4 kutuplu RCCB üzerinden geçer:

                    4 KUTUPLU RCCB                 ÇIKIŞ TARAFI.

İletken tanımlamasını koruyun ve işaretlenmiş nötr kutbunu kullanın. Yük veya ilgili ekipman faz sırasına bağlıysa, onaylı devreye alma prosedürünü kullanarak faz sırasını doğrulayın.

Üç fazlı devrede nötr hattı yoksa ne yapılmalıdır?

Genel bir üç telli şemayı 4 kutuplu bir kaçak akım rölesine (RCCB) kopyalamayın. Bazı cihazlar, TEST devreleri fazlar arasından beslendiği için nötr hattı olmayan 3 fazlı (3P) bağlantıya izin verir. Diğer tasarımlar ise doğru işlev için belirli bir kutup düzeni, köprüleme, yardımcı besleme veya nötr hattı gerektirir. Yükü başarıyla taşıyan bir bağlantı, dahili test veya elektronik algılama fonksiyonunun yanlış beslenmesine neden olabilir.

Yalnızca ilgili kaçak akım rölesi için yayınlanmış nötr hattı olmayan bağlantı düzenini kullanın. Örneğin, Schneider Electric nötr hattı olmayan üç fazlı sistemler için modele özel 4 kutuplu bir kaçak akım rölesi bağlantısı yayınlamaktadır; bu düzenleme diğer cihazlara genellenmemelidir. Talimatlarda böyle bir bağlantı gösterilmiyorsa, üreticiden onay alın veya doğaçlama yapmak yerine uygun bir cihaz seçin.

Dağıtım Panosuna Kaçak Akım Rölesi (RCCB) Nasıl Monte Edilir

Devre tasarımı ve güvenli izolasyon sağlandıktan sonra, fiziksel kurulum kontrollü bir sıra ile gerçekleştirilir.

1. Cihazı tasarım ile karşılaştırarak doğrulayın

Kutup sayısını, nominal gerilimi ve frekansı kontrol edin, İçinde, IΔn, kaçak akım tipini, selektif veya ani açma karakteristiğini, çevresel sınırları ve ürün standardını kontrol edin. Ürünün bir RCBO değil, bir RCCB olduğunu doğrulayın.

2. RCCB'yi monte edin

Cihazı belirtilen DIN rayına veya pano sistemine gerekli yönde takın. Açıklıkları, havalandırmayı, bara hizalamasını, terminal erişimini ve bitişik cihazlar ile aksesuarlarla uyumluluğu doğrulayın.

3. İletkenleri hazırlayın

Üretici tarafından izin verilen iletken malzemesini, boyutunu, soyma uzunluğunu, yüksükleri ve pabuçları kullanın. Terminal için sadece gereken miktarda yalıtımı soyun. İletken tellerinin dağılmasını önleyin ve yalıtımı akım taşıyan klemensin içine sokmayın.

4. İzlenen iletkenleri bağlayın

Her fazı ve ilgili nötr hattını, dokümante edilmiş beslemeden yüke doğru olacak şekilde atanan RCCB kutuplarından geçirin. Her bir RCD bölgesinin iletkenlerini tanımlanabilir tutun. RCCB kutuplarını paralel bağlamayın veya boş kutupları alışılmadık bir düzenlemede kullanmayın.

Nötr ve PE bağlantılarını doğru şekilde sonlandırın

Akış yönündeki nötr hattını kendisine ayrılmış nötr barasına veya yük terminaline bağlayın. PE hattını doğrudan PE barasına bağlayın. Akış yönünde nötr-toprak bağlantısı, ortak nötr kullanımı veya RCD bölgeleri arasında çapraz bağlantı bulunmadığından emin olun.

Belgelenen tork değerinde sıkın

Ürünün belirtilen tork değerini ve uygun bir alet kullanın. Güvenli ve evrensel bir RCCB tork değeri yoktur. Sıkma işleminden sonra, bağlantıyı bozmadan belirtilen çekme testini veya görsel kontrolü gerçekleştirin.

Bariyerleri ve etiketleri eski haline getirin

Terminal muhafazalarını, ön panelleri, kör tapaları ve kapakları yeniden takın. Korunan devreleri, RCCB bölgesini, test işlevini ve ayırma noktasını kurulum kurallarına uygun şekilde etiketleyin.

Çoğu RCCB Sorununu Önleyen Nötr ve Topraklama Kuralları

Kural	Doğru düzenleme	Göz ardı edildiğinde ne ters gider
Her bir RCCB'nin nötr hattını o RCCB'nin çıkışında tutun	Korumalı devreler, eşleşen özel nötr barasına geri döner	Normal dönüş akımı sensörü baypas eder ve açmaya neden olur
Asla başka bir devreden nötr hattı almayın	Faz ve ilgili nötr hattı aynı kaçak akım bölgesinde kalmalıdır	Yük akımı hiçbir RCCB içinde dengelenmez
PE hattını tüm akım taşıyan kutupların dışında tutun	PE, koruyucu topraklama sistemi boyunca doğrudan ilerler	PE'nin anahtarlanması veya kesilmesi kritik bir koruma yolunu ortadan kaldırabilir
Akış yönünde (downstream) N-PE bağlantısı eklemeyin	Nötr ve PE, sistem tasarımına uygun olarak ayrı kalmalıdır	Nötr akımı PE'ye bölünebilir ve kaçak dengesizliği yaratabilir
Tüm aktif iletkenleri aynı RCCB içerisinden geçirin	L/N veya L1/L2/L3/N birlikte izlenir	Baypas edilmiş bir iletken, akım toplamını geçersiz kılar

Bir PEN iletkeni mevcut olduğunda, bunu nötr iletkeni olarak RCCB üzerinden geçirmeyin veya anahtarlamayın. RCCB, yalnızca geçerli kurulum kurallarına uygun olarak nötr ve PE'nin ayrıldığı sistem bölümüne kurulmalıdır.

RCCB çalışması, PE üzerinden akan normal yük akımına bağlı değildir; izlenen faz iletkenleri arasındaki dengesizliği ölçer. Bu durum değil koruyucu topraklama gerekliliğini ortadan kaldırmaz. RCCB koruması ve koruyucu topraklama farklı işlevleri yerine getirir ve her ikisi de kurulum tasarımına uygun olmalıdır.

RCCB + MCB mi yoksa RCBO mu?

Her iki mimari de kaçak akım ve aşırı akım koruması sağlayabilir, ancak riski ve alanı farklı şekilde dağıtırlar.

Mimari	Pratik avantaj	Temel ödünleşim
Bir RCCB'nin birden fazla MCB'yi beslemesi	Daha az kaçak akım cihazı ve potansiyel olarak daha düşük bileşen maliyeti	Bir kaçak akım hatası birkaç devrenin bağlantısını kesebilir; nötr ayrımı kritiktir
Her nihai devre için bir adet RCBO	Hata izolasyonu genellikle bir devre ile sınırlıdır; daha basit nötr yönetimi	Daha fazla cihaz ve muhtemelen daha fazla pano alanı veya maliyet

Yerel kuralların, süreklilik ihtiyaçlarının, kaçak akım değerlendirmesinin, seçicilik planının ve pano tasarımının gerektirdiği mimariyi kullanın. Gereksiz açmaları sadece artırarak çözmeyin IΔn; önce devre kaçağını, yük karakteristiklerini, kablolama hatalarını ve koruma hedefini belirleyin.

Kurulum Sonrası Devreye Alma ve Doğrulama

Kurulum doğrulaması, RCCB'yi açmaktan daha fazlasıdır. Kesin sıra ve limitler; geçerli ulusal kurallardan, proje dokümantasyonundan, ekipman talimatlarından ve test uzmanının yetkinliğinden gelir. IEC 60364-6 alçak gerilim elektrik tesisatlarının ilk ve periyodik doğrulaması için uluslararası çerçeveyi sağlar.

Görsel ve enerjisiz kontroller

Enerji vermeden önce şunları doğrulayın:

doğru kaçak akım rölesi (RCCB) tipi ve değerlerinin takılı olduğunu;
iletkenlerin devre şeması ve bağlantı şeması ile eşleştiğini;
korunan devrenin tüm aktif iletkenlerinin doğru kaçak akım rölesinden (RCCB) geçtiğini;
çıkış nötr barasının sadece o kaçak akım rölesi (RCCB) bölgesine ait olduğunu;
PE sürekliliği ve N-PE ayrımı sistem için doğrudur;
terminaller belgelenen tork değerinde sıkılmıştır;
aşırı akım ve kısa devre koordinasyonu tasarıma uygundur; ve
kapaklar, bariyerler, etiketler ve pano koruması eski haline getirilmiştir.

Bağlı elektronik ekipmanlar için uygun prosedürleri kullanarak gerekli süreklilik, yalıtım direnci, polarite ve diğer enerjisiz testleri tamamlayın.

Fonksiyonel TEST butonu kontrolü

Kurulum onaylı prosedür altında güvenli bir şekilde enerjilendirildikten sonra, RCCB'nin TEST butonunu üretici tarafından belirtilen koşullar altında çalıştırın. RCCB açma yapmalı ve ilgili iletkenlerin bağlantısını kesmelidir.

Buton, dahili bir çalışma yolunu ve açma mekanizmasını kontrol eder. Koruyucu iletken sürekliliğini, yalıtım direncini, doğru polariteyi, karışık nötrlerin yokluğunu veya tüm tesisatın ölçülen açma performansını kanıtlamaz. Başarısız bir buton testi, yanlış besleme geriliminden veya ürüne özel yanlış bağlantıdan da kaynaklanabilir; bu nedenle cihazı tekrar tekrar çalıştırmak yerine enerjiyi kesin ve inceleme yapın.

Cihaz doğrulama

Gerektiğinde, yetkili bir kişi, kurulu koruyucu önlemin etkinliğini doğrulamak için uygun RCD test ekipmanını ve yerel doğrulama prosedürünü kullanmalıdır. Test cihazı, dalga formu ayarı, test noktası, bağlı yükler ve kabul kriterleri, RCCB tipine ve ilgili yargı bölgesinin kurallarına uygun olmalıdır. IEC 61557-6 kurulu sistemlerdeki RCD etkinliğini test etmek için kullanılan ölçüm ekipmanlarını kapsar; geçerli tesisat kurallarının yerini almaz.

Cihaz tanımlamasını, devreyi, IΔn, test koşullarını, sonuçları, tarihi ve test eden kişiyi kaydedin. RCCB veya tesisat gerekli kontrollerden geçemezse, arıza giderilene ve doğrulama tekrarlanana kadar ilgili devreyi hizmet dışı tutun.

Periyodik kontroller ve daha derinlemesine arıza teşhisi için ayrı olan RCCB test ve bakım kılavuzunu kullanın.

Yaygın RCCB Bağlantı Hataları

Hata	Tipik sonuç	Düzeltici yönlendirme
Yönlü bir cihazın yanlış tarafından besleme yapılması	TEST fonksiyonunun çalışmaması veya korumanın tasarlandığı gibi işlememesi	Hat/yük şemasına tam olarak uyulması
Nötr hattının RCCB'yi baypas etmesi	Ani veya yüke bağlı açma; eksik koruma	İlgili nötr hattının doğru kutup ve nötr bölgesinden geçirilmesi
İki RCCB arasındaki nötr hatlarının karıştırılması	Yükler çalışırken cihazlardan biri veya her ikisi açma yapıyor	Aşağı yöndeki nötr baralarını ve devreleri ayırın ve tanımlayın
Aşağı yönde N-PE bağlantısı	Normal nötr akımı kısmen PE üzerinden geri dönüyor	İstenmeyen bağlantıyı onaylı prosedür kapsamında bulun ve kaldırın
PE bir kutup üzerinden geçirilmiş	Koruyucu topraklama sürekliliği anahtarlanmış veya kesintiye uğramış olabilir	PE'yi doğrudan PE barasına bağlayın
Sadece bazı faz iletkenleri 4P bir RCCB içerisinden geçmektedir	Akım toplamı hatalıdır	Tüm faz iletkenlerini onaylı şemaya uygun şekilde yönlendirin
Nötrsüz standart 3P bağlantısı kullanılmıştır	Dahili test/elektronik devre yanlış besleniyor olabilir	Modele özel nötrsüz şemayı kullanın
Koordineli bir OCPD (Aşırı Akım Koruma Cihazı) bulunmamaktadır	RCCB ve iletkenler doğru aşırı yük/kısa devre korumasına sahip değildir	Tasarlanan MCB, MCCB veya sigortayı sağlayın ve hata akımı koordinasyonunu doğrulayın
Terminal torkunun tahmin edilmesi	Gevşek bağlantı, aşırı ısınma veya iletken hasarı	Belgelenmiş tork değerlerini ve uygun aletleri kullanın
TEST butonunun tam devreye alma işlemi olarak görülmesi	Kablolama veya koruyucu önlem kusurlarının tespit edilememesi	Gerekli inceleme ve cihaz testlerini tamamlayın

Yeni Kurulan Bir RCCB Neden Hemen Atar?

Öncelikle bir kablolama sorununu gerçek bir kaçak akım hatasından ayırın. Yaygın nedenler şunlardır:

yanlış nötr barasına bağlanmış bir çıkış hattı nötrü;
devreler arasında paylaşılan bir nötr hattı;
çıkış hattında nötr-toprak kısa devresi;
RCCB'yi (kaçak akım rölesini) baypas eden bir faz veya nötr hattı;
mevcut yalıtım kaçağı veya biriken toplam kaçak akıma neden olan birden fazla yük;
bağlı elektronik yük için uygun olmayan RCCB tipi;
kurulum sırasında oluşan hasar; veya
Devrelerin hatalı koordinasyonu veya gruplandırılması.

Nedeni tespit etmeden RCCB'yi (Kaçak Akım Rölesi) sürekli olarak sıfırlamayın. Etkilenen yükleri izole edin ve belgelenmiş bir sorun giderme prosedürü kapsamında inceleyin. artık akım, kaçak akım ve toprak akımı ilgili ölçümleri ayırt etmeye yardımcı olabilir.

Sıkça Sorulan Sorular

Bir RCCB, bir MCB'den (Otomatik Sigorta) önce mi yoksa sonra mı kurulmalıdır?

Ortak bir grup düzenlemesinde, RCCB branş MCB'lerinin akış yönünde (upstream) yer alır; bu sırada akış yönündeki bir ana cihaz yedek aşırı akım koruması sağlayabilir. Diğer geçerli tasarımlar, bireysel RCBO'lar veya farklı bir fiziksel sıraya sahip test edilmiş düzenekler kullanır. Tek bir evrensel sıraya güvenmek yerine; kapsama alanını, nötr bölgelemesini, akım değerini, hata akımı koordinasyonunu ve üretici talimatlarını doğrulayın.

Bir RCCB üstten veya alttan beslenebilir mi?

Yalnızca üretici, ilgili model için bu bağlantıya izin veriyorsa. Besleme yönü; terminal tanımlamasını, TEST devresini veya gerilime bağımlı elektronik bileşenleri etkileyebilir. Basılı şemayı ve kurulum talimatlarını izleyin.

Nötr hattı bir RCCB üzerinden geçer mi?

Evet, korunan devrenin nötr kullandığı durumlarda, ilgili nötr hattı normalde RCCB'nin belirlenmiş nötr kutbundan geçer. Daha sonra başka bir devrenin nötr barasından değil, özel çıkış nötr bölgesinden geri dönmelidir.

Topraklama hattı bir RCCB üzerinden geçer mi?

Hayır. Koruyucu topraklama iletkeni doğrudan PE barasına ve açıkta kalan iletken kısımlara bağlanır. Bir RCCB kutbu üzerinden anahtarlanmaz. RCCB, amaçlanan faz iletkeni yolundan çıkan akımı algılar ancak gerekli koruyucu topraklamanın yerini almaz.

2 kutuplu ve 4 kutuplu RCCB bağlantı şeması arasındaki fark nedir?

Tipik bir 2 kutuplu RCCB, tek fazlı bir devrede faz ve nötr hatlarını izler. Tipik bir 4 kutuplu RCCB ise üç fazlı, dört telli bir devrede L1, L2, L3 ve nötr hatlarını izler. Nötr hattı olmayan üç fazlı sistemler, üreticinin onayladığı ürüne özel bağlantı gerektirir.

Bir RCCB aşırı yük ve kısa devreye karşı koruma sağlar mı?

IEC 61008-1 standardına uygun bir RCCB, entegre aşırı akım koruması olmayan bir kaçak akım cihazıdır. Bu nedenle komple devre, koordineli bir MCB, MCCB, sigorta veya kombine bir RCBO çözümü gerektirir. Daha fazla bilgi için RCCB ile MCB karşılaştırması.

Kurulumdan sonra TEST düğmesine basmak yeterli midir?

Hayır. Bu önemli bir işlevsel kontroldür ancak kablolamanın tamamını veya koruyucu önlemleri doğrulamaz. İlk doğrulama; görsel inceleme, enerjisiz testler ve geçerli kurulum kuralları uyarınca cihaz testlerini de gerektirebilir.

Nihai RCCB Kablolama Kontrol Listesi

Devreyi hizmete almadan önce dört şeyi doğrulayın: her fazın amaçlanan RCCB yolunu izlediğinden, ilgili nötr hattının aynı RCCB bölgesi içinde kaldığından, PE hattının cihazın dışında kesintisiz olduğundan ve koordineli aşırı akım korumasının mevcut olduğundan emin olun. Ardından, kurulumu yalnızca TEST düğmesine basarak değil, ürün talimatlarını ve geçerli yerel kuralları kullanarak doğrulayın.

Gerekli kutup sayısı, İçinde, IΔn, RCCB tipi, voltaj ve koordinasyon tanımlandıktan sonra, şunları gözden geçirin: VIOX RCCB ürün serisi veya modele özel dokümantasyon için VIOX ile iletişime geçin.
