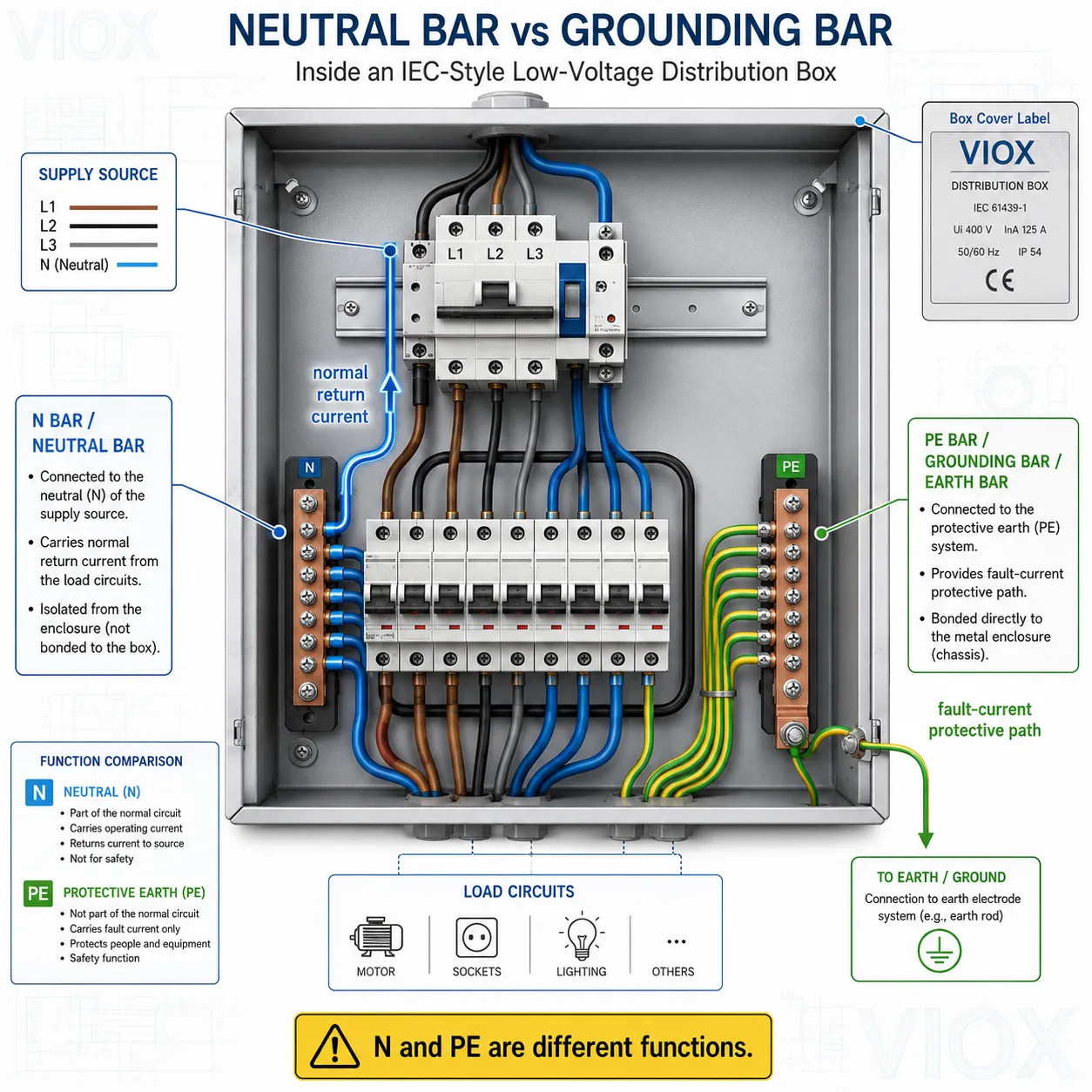

Hızlı Cevap: Nötr Barası ve Topraklama Barası
A nötr bar nötr iletkenlerini bağlar ve normalde dönüş akımını besleme kaynağına geri taşır. Bir topraklama barası, ayrıca toprak barası, toprak barveya PE barası, olarak da adlandırılır, koruyucu topraklama iletkenlerini bağlar ve normalde sadece hata durumlarında akım taşır.
Ana servis ekipmanında, nötr ve toprak belirlenen bağlantı noktasında birleştirilebilir. Alt panellerde veya dağıtım panolarında, nötr barası normalde muhafazadan yalıtılmış durumda kalırken, topraklama barası muhafazaya bağlanır.
Bu kural, normal nötr akımının koruyucu topraklama yolları, metal muhafazalar, borular, kablo ekranları, DIN rayı düzenekleri veya ekipman şasileri üzerinden akmasını önler.
Bir Tabloda Nötr Barası ve Topraklama Barası Karşılaştırması
| Özellik | Nötr çubuk | Topraklama barası / toprak barası / PE barası |
|---|---|---|
| Birincil işlev | Nötr iletkenlerini toplar ve normal dönüş yolunu sağlar | Koruyucu topraklama iletkenlerini toplar ve koruyucu bir hata yolu sağlar |
| Normal akım | Evet, normal çalışma sırasında yük dönüş akımını taşıyabilir | Hayır, normal yük akımını taşımamalıdır |
| Hata rolü | Nötr hattının kullanıldığı topraklanmış akım taşıma sisteminin bir parçası | Koruma cihazlarının çalışabilmesi için etkili bir hata akımı yolu oluşturmaya yardımcı olur |
| IEC terminolojisi | Nötr barası | PE barası veya topraklama barası |
| Kuzey Amerika terminolojisi | Nötr bara | Topraklama barası veya ekipman topraklama barası |
| Tipik yalıtım | Alt panellerde muhafazadan yalıtılmış | Gerektiğinde metal muhafazaya bağlanmış |
| Tipik iletken rengi | Kuzey Amerika sistemlerinde beyaz veya gri; birçok IEC sisteminde mavi | Kuzey Amerika'da çıplak/yeşil; IEC sistemlerinde yeşil-sarı |
| Terminal kuralı | Pano listesine göre genellikle terminal başına bir nötr iletken | Çoklu PE iletkenlerine yalnızca baranın ve terminalin teknik özellikleri izin veriyorsa müsaade edilebilir |
| Hatalı kullanım riski | Nötr akımı, yanlış bağlanması durumunda koruyucu parçaları enerjilendirebilir | Açıkta kalan metal parçalar, nötr yolu olarak kullanıldığında normal akımı taşıyabilir |
Dağıtım kutusu bağlamında, VIOX’un Dağıtım Kutusu ve Seçim Kılavuzu MCB'lerin, RCBO'ların, bara sistemlerinin, nötr baralarının, topraklama baralarının ve SPD'lerin modüler bir kutu içerisinde nasıl bir araya geldiğini açıklar.
Nötr Barası Nedir?
A nötr bar Birden fazla devrenin nötr iletkenlerini bağlamak için kullanılan iletken bir bara veya terminal düzeneğidir. Tek fazlı bir AC devresinde, nötr iletkeni normalde dönüş akımını besleme kaynağına geri taşıyarak devreyi tamamlar. Üç fazlı sistemlerde nötr akımı, yük dengesine ve harmonik içeriğe bağlıdır, ancak kullanıldığında nötr iletkeni yine de akım taşıyan bir iletkendir.
Pano çizimlerinde ve IEC tipi dağıtım panolarında nötr barası genellikle şu şekilde etiketlenir:
- N
- Nötr barası
- nötr barası
- nötr terminal barası
- nötr köprüsü
Nötr barası yedek bir topraklama noktası değildir. Normal akım taşıyan devrenin bir parçasıdır. Bu nedenle nötr bağlantı kalitesi önemlidir: gevşek nötr bağlantıları aşırı ısınmaya, dengesiz voltaja, ekipman arızasına ve ciddi güvenlik tehlikelerine yol açabilir.
Topraklama Barası veya Toprak Barası Nedir?
A topraklama barası koruyucu topraklama iletkenlerini bağlamak için kullanılan iletken bir baradır. IEC terminolojisinde genellikle şu şekilde adlandırılır: PE barası veya toprak bar. Kuzey Amerika terminolojisinde ise şu şekilde adlandırılabilir: toprak barası veya ekipman topraklama barası.
Amacı normal yük dönüşü değil, güvenliktir. Topraklama barası şunları birbirine bağlar:
- koruyucu toprak iletkenleri
- ekipman topraklama iletkenleri
- bağlama iletkenleri
- metalik pano gövdesi birleştirme noktaları
- uygun durumlarda SPD topraklama uçları
- tasarım gereği pano kapakları, montaj plakaları veya sökülebilir metal parçalar
Bir arıza sırasında, topraklama/PE sistemi düşük empedanslı bir koruyucu yol sağlar, böylece ilgili koruma cihazı çalışabilir. Gerçek mühendislik terimleriyle amaç sadece "akımı toprağa göndermek" değildir. Arıza akımı yolu, kesicilerin, sigortaların, RCD'lerin, RCBO'ların veya diğer koruma cihazlarının amaçlandığı gibi tepki verebilmesi için kaynağa veya koruma sistemine etkin bir şekilde geri dönmelidir.
Eğer topraklama barasının belirli bir tasarım için montaj yüzeyinden yalıtılması gerekiyorsa, bu amaçla tasarlanmış donanımları kullanın. VIOX’un topraklama barası yalıtım kitinin ne olduğuna dair kılavuzu, bu donanım sınırı için faydalı bir devam niteliğindedir.
NEC ve IEC Terminolojisi: Nötr, Toprak, N ve PE
Farklı pazarlar, aynı güvenlik kavramları için farklı terminolojiler kullanır. İşlevini anlamadan terimleri birbirinin yerine kullanmak, tasarım hatalarının yaygın bir kaynağıdır.
| Dönem | NEC / Kuzey Amerika terminolojisi | IEC / uluslararası terminoloji | Fonksiyon |
|---|---|---|---|
| Nötr çubuk | Nötr bara | Nötr barası | Nötr iletkenin kullanıldığı durumlarda normal dönüş akımını taşır |
| Topraklama barası | Topraklama barası / ekipman topraklama barası | PE barası / toprak barası | Koruyucu topraklama iletkenlerini ve hata akımı yollarını birleştirir |
| Nötr iletkeni | Topraklanmış iletken | N iletkeni | Akım taşıyan dönüş yolu |
| Topraklama iletkeni | Ekipman topraklama iletkeni | PE iletkeni | Normalde akım taşımayan koruyucu hata yolu |
| Nötr-toprak bağı | Ana eşpotansiyel dengeleme köprüsü veya sistem eşpotansiyel dengeleme köprüsü | Tanımlanmış sistem noktasında N-PE bağı | Tasarlanan referans ve hata yolunu izin verilen noktada oluşturur |
İsimler bölgeye göre değişir ancak prensip değişmez: N normal dönüş akımını taşır. PE koruyucu yoldur. Bunlar gelişigüzel bir şekilde birbirine karıştırılmamalıdır.

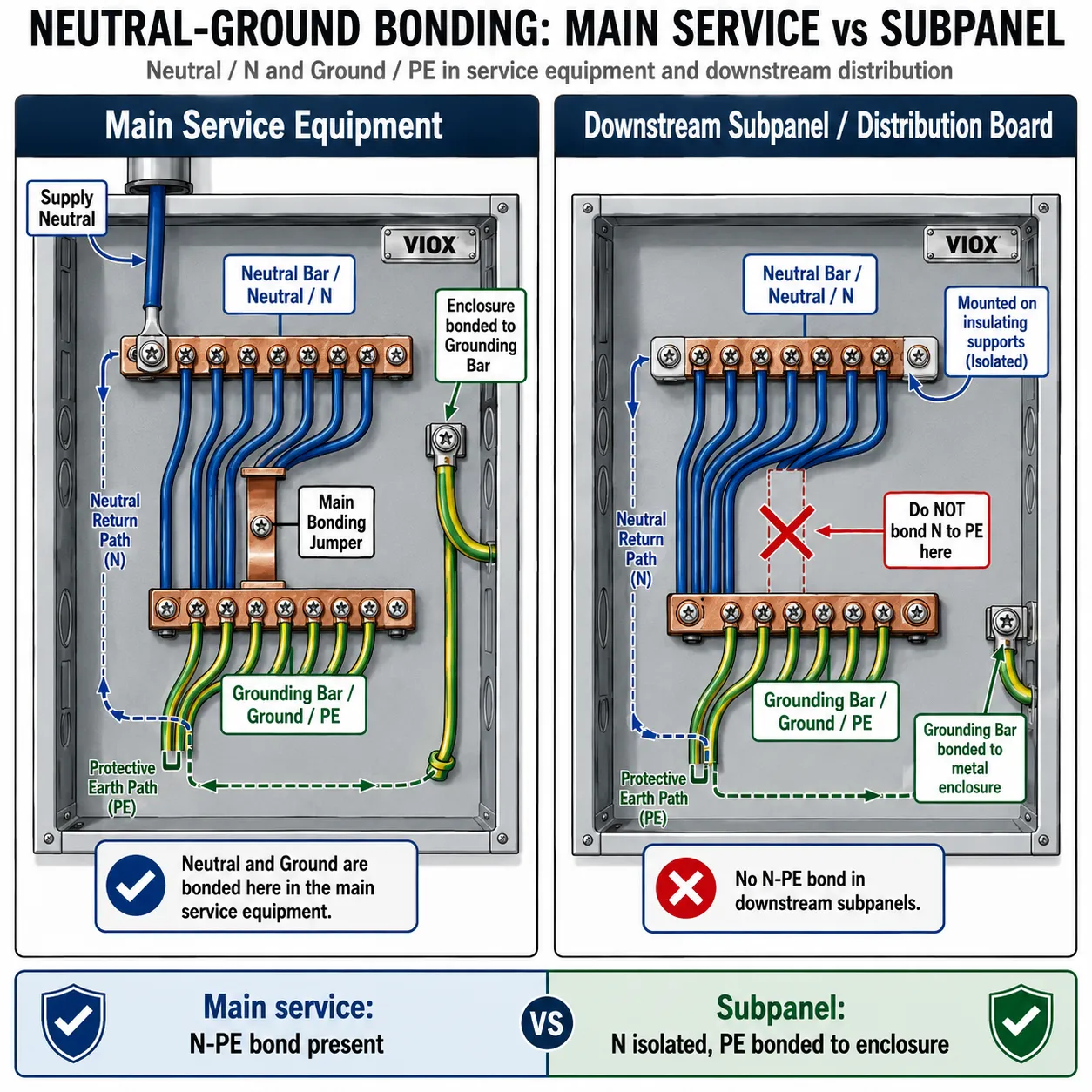

Ana Pano ve Tali Pano: Nötr ve Topraklama Ne Zaman Birleştirilir?
Birleştirme kuralı, birçok kurulum hatasının başladığı noktadır.
Ana Servis Ekipmanı
Kuzey Amerika servis ekipmanlarında, nötr ve ekipman topraklama iletkenleri, belirlenen servis ayırıcısında veya servis ekipmanı birleştirme noktasında birleştirilir. Bu işlem normalde o ekipman için onaylanmış bir ana birleştirme köprüsü, birleştirme vidası veya birleştirme şeridi ile yapılır.
Bu birleşim; topraklanmış iletken sistemini, ekipman topraklama sistemini, muhafazayı ve topraklama elektrot sistemini, ilgili servisin kurulum kurallarına göre birbirine bağlar.
Önemli detay, bu birleşimin uygun olan herhangi bir yerde değil, belirlenen noktada yapılması gerektiğidir.
Alt Paneller ve Dağıtım Panoları
Bir alt panelde veya dağıtım panosunda, nötr barası normalde muhafazadan yalıtılmış durumda kalır. Topraklama barası ise muhafazaya bağlanır.
Bu ayrım, normal nötr akımının aşağıdakiler üzerinden akmasını önler:
- koruyucu toprak iletkenleri
- metal borular
- kablo zırhları
- pano gövdeleri
- ekipman şaseleri
- DIN rayları ve montaj yapıları
Nötr ve toprak hattı akış yönünde tekrar birleştirilirse, tesisat paralel dönüş yolları oluşturur. Nötr iletkeninde kalması gereken akım, topraklama yolları ve açıkta kalan metal aksam üzerinden akabilir.
Bağımsız Türetilmiş Sistemler
Transformatörler, jeneratörler, UPS sistemleri ve bazı evirici (inverter) sistemleri, kendi bağlama kurallarına sahip bağımsız türetilmiş sistemler oluşturabilir. İlke aynı kalır: yalnızca sistem tasarımı ve ilgili yönetmeliklerin gerektirdiği noktada bağlama yapın.

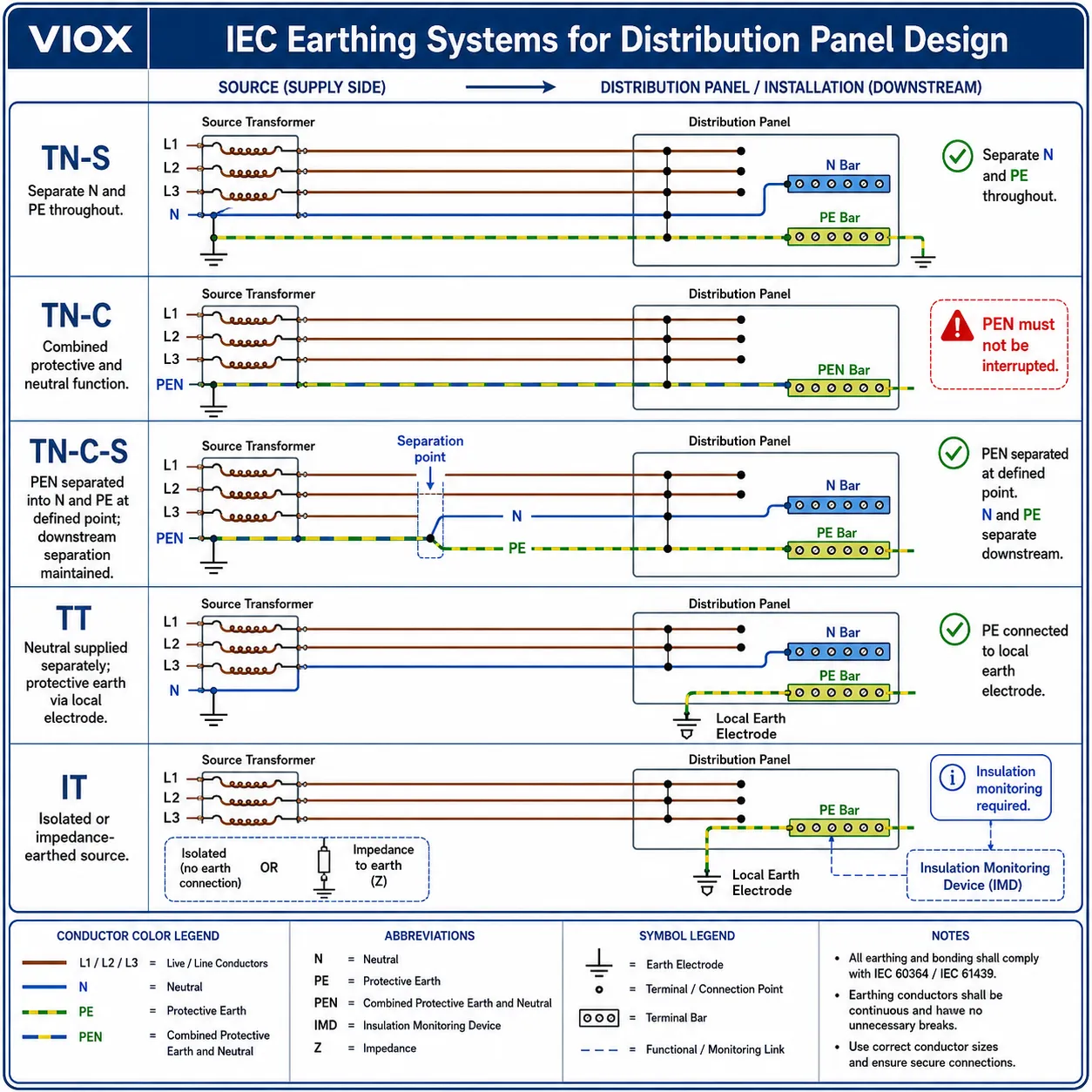

IEC Bakış Açısı: N Barası, PE Barası, TN-S, TN-C-S, TT ve IT Sistemleri
IEC tarzı tesisatlar, nötr ve toprak baralarını genellikle topraklama düzeni üzerinden ele alır. Bu durum, aynı pano yerleşiminin farklı pazarlara uyarlanabilmesi nedeniyle küresel B2B alıcıları, pano üreticileri ve OEM'ler için özellikle önemlidir.
| Sistem | Nötr / PE düzeni | N barası ve PE barası için ne anlama gelir |
|---|---|---|
| TN-S | Nötr ve koruma topraklaması, tesisatın tamamında birbirinden ayrıdır | Ayrı N ve PE baraları kullanın; PE barası açıkta kalan iletken kısımlara bağlanır |
| TN-C | Nötr ve koruma topraklaması, ilgili bölüm boyunca PEN iletkeni olarak birleştirilmiştir | Birleşik bölümde ayrı bir N barası ve PE barası bulunmaz; PEN iletkeninin sürekliliği kesilmemelidir ve sistem akış yönünde ayrılmış bir yapıya dönüştürülmedikçe RCD uygulaması sınırlıdır |
| TN-CS | PEN iletkeni, tanımlanmış bir noktada N ve PE olarak ayrılır | Ayrılma noktasından sonra N ve PE, akış yönünde ayrı kalmalıdır |
| TT | Tesisatın kendi yerel topraklama elektrodu vardır; nötr ayrı olarak beslenir | PE barası yerel topraklama sistemine bağlanır; RCD koruması genellikle hata korumasının merkezindedir |
| IT | Sistem topraktan izole edilmiştir veya empedans üzerinden topraklanmıştır | PE barası temel bir gerekliliktir; izolasyon izleme ve ilk hata davranışı tasarımı etkiler |
IEC pano üreticisinin dikkatli olması gereken nokta burasıdır. TN-S için çalışan bir yerleşim düzeni; koruma yöntemi, RCD/RCBO stratejisi, SPD modu ve yerel kablolama kuralları gözden geçirilmeden TT veya IT sistemlerine otomatik olarak uyum sağlamayabilir.
Uygulamada, bir PEN iletkeni ayrı N ve PE iletkenlerine ayrıldığında, akış yönündeki tesisat artık saf TN-C değildir; bu ayrım noktasından itibaren TN-C-S olur. Buradan itibaren, özel bir bağımsız türetilmiş sistem veya yerel bir kural yeni bir tanımlanmış eşpotansiyel bağlama noktası gerektirmedikçe, N ve PE akış yönünde ayrı kalmalıdır.
Muhafazalar, kutular ve panolar arasındaki sınırların adlandırılması için bkz. Elektrik Panosu vs Dağıtım Kutusu vs Dağıtım Tablosu.
N/PE Ayrımı RCD'ler, RCBO'lar ve SPD'ler İçin Neden Önemlidir
Nötr ve PE ayrımı sadece kablolama düzeni meselesi değildir. Koruyucu cihazları doğrudan etkiler.
RCD'ler ve RCBO'lar
Bir RCD veya RCBO, amaçlanan faz iletkenlerinden dışarı akan ve geri dönen akımı karşılaştırır. Eğer nötr akımı, cihazın çıkış tarafında PE hattına sızarsa, artık akım ölçümü güvenilmez hale gelebilir veya cihaz beklenmedik şekilde açma yapabilir.
Hatalı N/PE yönetiminin yaygın belirtileri şunlardır:
- istenmeyen açmaları
- Sadece belirli yükler çalıştığında açma yapan RCBO'lar
- metal aksam üzerinde beklenmedik gerilim
- normal çalışma sırasında PE iletkenlerinde ölçülen akım
- nötr ve koruma hatları birbirine karıştığı için zorlaşan arıza teşhisi
Eğer makale okuyucusu koruma konseptlerini karşılaştırıyorsa, VIOX kılavuzundaki topraklama, GFCI ve aşırı gerilim koruması karşılaştırması doğru destek sayfasıdır.
SPD'ler
Aşırı gerilim koruma cihazları, koruma moduna bağlı olarak N ve/veya PE hattına giden kısa ve doğrudan koruma yollarına ihtiyaç duyar. PE barası yanlış konumlandırılmışsa, zayıf bir şekilde bağlanmışsa veya nötr hattı ile hatalı bir şekilde karıştırılmışsa, aşırı gerilim deşarj yolu uzayabilir veya öngörülemez hale gelebilir.
SPD kurulumu için önemli pratik kurallar şunlardır:
- SPD'yi topraklama sistemine uygun doğru N ve PE noktalarına bağlayın
- PE iletkenlerini üretici talimatlarına uygun olarak kısa ve doğrudan tutun
- gereksiz döngülerden kaçının
- nötr barasını PE barasının yerine kullanmayın
- gerekli durumlarda N-PE koruma modunu doğrulayın
Detaylı aşırı gerilim koruma kurulum riskleri için bkz. SPD Kurulum Hataları ve Bunların Nasıl Giderileceği.
Dağıtım panolarındaki yaygın kablolama hataları
| Hata | Neden tehlikelidir | Daha iyi uygulama |
|---|---|---|
| Bir alt panoda nötr ve topraklamanın birleştirilmesi | Nötr akımı topraklama yollarından, metal muhafazalardan, borulardan ve ekipman şasilerinden akabilir | Nötr hattını izole tutun ve PE/topraklama barasını muhafazaya bağlayın |
| Nötr ve topraklamayı aynı terminale bağlamak | Gevşek bağlantı, aşırı ısınma ve yönetmelik/standart ihlali riski | Terminalleri pano listesine ve üretici talimatlarına uygun şekilde kullanın |
| Ana eşpotansiyel dengeleme köprüsünün eksik olması | Hata akımı düzgün bir şekilde kesilmeyebilir ve pano gövdesi uygun şekilde topraklanmamış olabilir | Sadece belirlenen ana eşpotansiyel dengeleme noktasında veya bağımsız türetilmiş sistem noktasında topraklama yapın |
| PE barasını nötr barası olarak kullanmak | Açıkta kalan metal parçalar normal dönüş akımını taşıyabilir | N ve PE fonksiyonlarını birbirinden ayrı tutun |
| SPD PE bağlantısının ihmal edilmesi | Aşırı gerilim deşarj yolunun çok uzun, dolaylı veya etkisiz hale gelmesi | SPD PE iletkenini bağlantı şemasına uygun olarak kısa ve doğrudan tutun |
| Yetersiz boyutlandırılmış veya aşırı kalabalık bir bara kullanılması | Bağlantı noktalarının aşırı ısınması, gevşemesi veya denetiminin zorlaşması | Yeterli akım değerine, terminal kapasitesine ve iletken aralığına sahip bir bara seçin |
| Sökülebilir metal parçaların eş potansiyel kuşaklamasının yapılmaması | Kapıların veya montaj plakalarının güvenilir bir koruyucu yola sahip olmaması | Gerektiğinde onaylı topraklama şeritleri veya iletkenleri kullanın |
| Renklerin tanımlama için yeterli olduğunu varsaymak | Kablo renkleri bölgeye göre değişir ve eski tesisatlar tutarsız olabilir | İşlev, şema, test yöntemi ve etiketleme ile doğrulayın |
Daha geniş bağlantı donanımı seçimi için, klemens ürün yelpazesi ve klemens seçim kılavuzu kontrol panoları veya dağıtım üniteleri tasarlanırken faydalıdır.
Bir Panoda Nötr ve Topraklama Baraları Nasıl Tanımlanır
Yalnızca tek bir ipucuna güvenmeyin. Baraları işlev, montaj, topraklama, etiketleme ve kablolama özelliklerine göre tanımlayın.
Nötr Bara Tanımlaması
Bir nötr bara tipik olarak şöyledir:
- N, Nötr veya benzeri şekilde etiketlenmiştir
- nötr iletkenlerine bağlıdır
- tali panolarda muhafazadan yalıtılmıştır
- servis nötr hattına veya besleme nötr yoluna bağlıdır
- her nötr iletkeni izin verilen terminal yöntemini kullanacak şekilde düzenlenmiştir
Kuzey Amerika panellerinde nötr iletkenler genellikle beyaz veya gridir. Birçok IEC sisteminde nötr iletkenler mavidir. Rengi tek test yöntemi olarak kullanmayın.
Topraklama Barası / PE Barası Tanımlaması
Bir topraklama barası veya PE barası tipik olarak şöyledir:
- PE, Earth, Ground veya GND olarak etiketlenmiştir
- Gerektiğinde metal muhafazaya bağlanmıştır
- Koruyucu topraklama iletkenlerine bağlıdır
- Muhafaza parçaları için eş potansiyel dengeleme iletkenlerine bağlıdır
- Tasarımın gerektirdiği durumlarda SPD PE bağlantısı için referans noktası olarak kullanılır
Kuzey Amerika'da topraklama iletkenleri genellikle çıplak bakır veya yeşil renktedir. IEC sistemlerinde ise PE iletkenleri genellikle yeşil-sarı renktedir.
Güvenli Denetim Sıralaması
Bir panoya enerji vermeden veya üzerinde değişiklik yapmadan önce, yetkili bir kişi şunları doğrulamalıdır:
- panonun servis ekipmanı, tali pano, dağıtım panosu veya bağımsız türetilmiş sistem noktası olup olmadığı
- N-PE bağlantısının nerede izin verildiği veya gerekli olduğu
- nötr barasının gerektiği yerlerde muhafazadan izole edilip edilmediği
- PE barasının muhafazaya bağlanıp bağlanmadığı
- RCD, RCBO ve SPD cihazlarının amaçlanan N/PE noktalarına bağlanıp bağlanmadığı
- İletken sonlandırmalarının pano ve bara listesiyle eşleşip eşleşmediği
- Etiketlerin çizimlerle eşleşip eşleşmediği

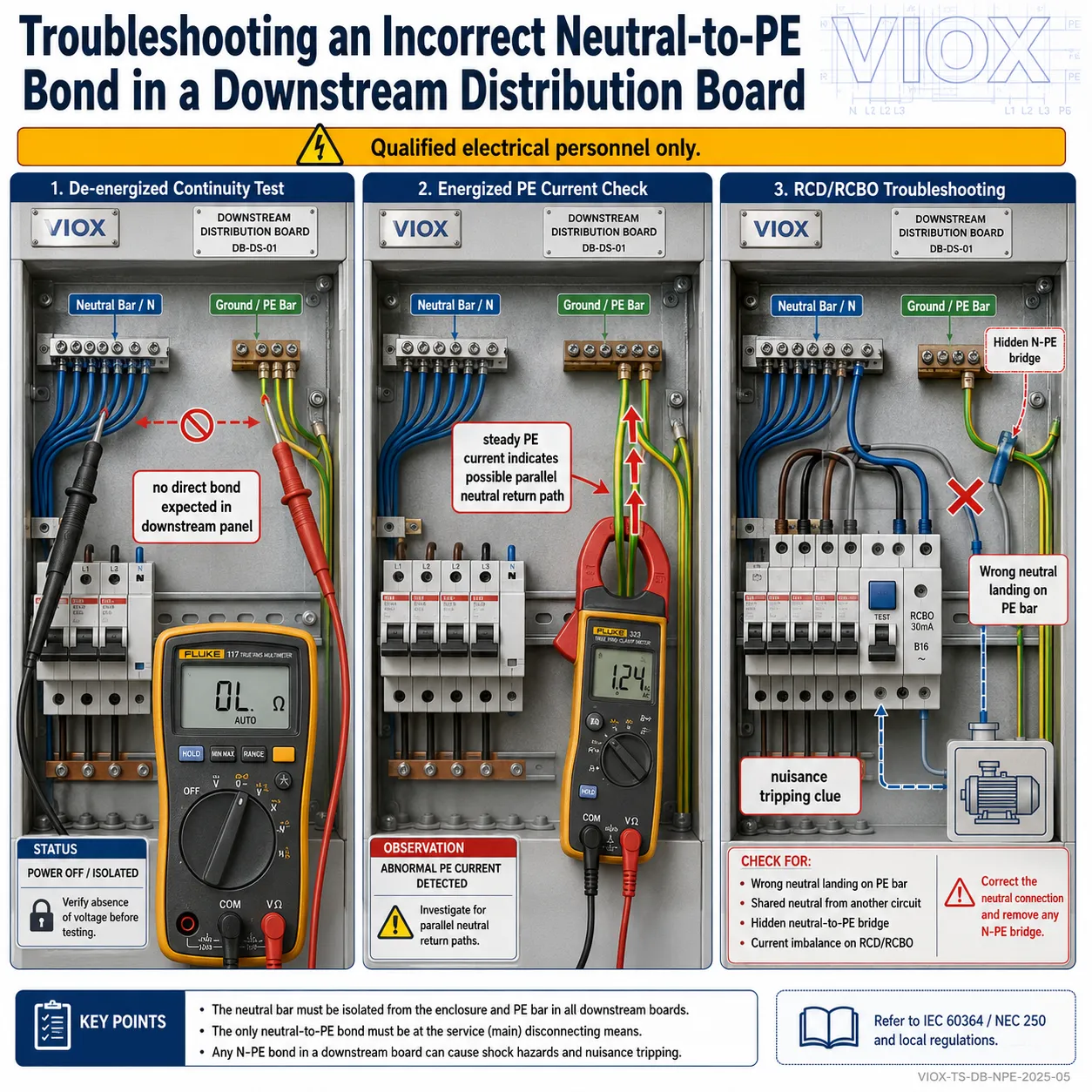

Saha Kontrolü: Hatalı N-PE Bağlantısını Ortaya Çıkaran Üç Test
Bu kontroller yalnızca yetkili elektrik personeli içindir. Hatalı N-PE bağlantıları devre ölçülene kadar görsel olarak kabul edilebilir göründüğünden bu kontroller faydalıdır.
- Enerjisiz süreklilik kontrolü. Alt pano izole edilip enerjisiz olduğu doğrulandıktan sonra, nötr barası ile PE barası arasını ölçün. N ve PE'nin ayrılması gereken bir alt panoda veya dağıtım panosunda doğrudan bir bağlantı görülmemelidir. Düşük direnç değeri; bir bağlantı vidası, köprü, ortak terminal veya bağlı yük yolu üzerinde inceleme yapılması gerektiğini gösterir.
- Yük altında PE akım kontrolü. Sistem enerjiliyken ve normal yükler çalışırken, alt paneli besleyen ana PE iletkenini veya topraklama iletkenini pens ampermetre ile ölçün. Doğru şekilde ayrılmış bir sistemde, normal yük akımı PE üzerinden geri dönmemelidir. Sabit yük altında PE üzerinde ölçülebilir amper değerleri, genellikle paralel nötr dönüş yollarının veya istenmeyen bir N-PE bağlantısının olduğunu gösterir.
- RCD/RCBO arıza belirtisi kontrolü. Bir RCD veya RCBO yalnızca belirli bir branşman devresi veya yük bağlandığında açma yapıyorsa, o devreyi izole edin ve nötr hattının yanlış baraya bağlanıp bağlanmadığını veya cihazın çıkış tarafında PE ile birleşip birleşmediğini kontrol edin. Pano arıza giderme işlemlerinde, gereksiz açma (nuisance tripping) genellikle belirtidir; gizli bir N-PE köprüsü ise bunun nedenidir.
Pano yerleşim kararları için VIOX'un şu kılavuzuna bakın: elektrik panosu montaj plakaları ve dağıtım kutusu ürün sayfası.
SSS
Nötr barası ile topraklama barası arasındaki temel fark nedir?
Nötr barası, nötr iletkenlerini birbirine bağlar ve normal şartlarda dönüş akımını taşır. Topraklama barası ise koruyucu topraklama veya ekipman topraklama iletkenlerini birbirine bağlar ve normal şartlarda yalnızca hata durumlarında akım taşır.
Topraklama barası ile toprak barası veya PE barası aynı şey midir?
Birçok IEC tipi sistemde evet. Topraklama barası, toprak barası ve PE barası genellikle koruyucu toprak iletkenleri için kullanılan barayı ifade eder. Kesin terminoloji, pazara ve kablolama standardına bağlıdır.
Nötr ve toprak aynı barada olabilir mi?
Sadece servis ekipmanı veya geçerli yönetmeliğin ve ekipman tasarımının izin verdiği ayrı bir türetilmiş sistem noktası gibi tanımlanmış bir birleştirme noktasında olabilir. Proje dokümantasyonunda aksi belirtilmedikçe, alt panellerde N ve PE hatlarını ayrı tutun.
Nötr ve toprak neden bir alt panelde ayrılmalıdır?
Çünkü ikinci bir N-PE bağlantısı paralel dönüş yolları oluşturur. Sahadaki hızlı kontrol yöntemi, normal yük çalışması sırasında PE akımını ölçmektir; PE hattı sürekli nötr dönüş akımını taşımamalıdır.
Toprak barası akım taşır mı?
Normal koşullar altında yük akımı taşımamalıdır. Koruma sistemine bağlı olarak bir arıza, aşırı gerilim olayı, kaçak durumu veya anormal bir koşul sırasında akım taşıyabilir.
Nötr barasının yalıtılması gerekir mi?
Alt panellerde genellikle evet: Nötr barası, muhafazaya temas etmemesi için yalıtkan mesnetler üzerine monte edilir. Belirlenen ana topraklama noktasında ise düzenleme kasıtlı olarak farklıdır.
Topraklama barasının IEC standardındaki adı nedir?
Yaygın IEC tarzı terim PE barası veya toprak barasıdır. PE, koruyucu topraklama (protective earth) anlamına gelir.
PE barasını nötr barası olarak kullanırsam ne olur?
Koruyucu metal aksamı normal dönüş yolunun bir parçası haline getirirsiniz. PE'nin önlemek için tasarlandığı durum tam olarak budur.
Bu durum SPD kurulumunu nasıl etkiler?
SPD'ler, koruma moduna ve topraklama sistemine bağlı olarak PE ve/veya N'ye doğru ve kısa bir bağlantıya ihtiyaç duyar. Hatalı PE barası konumu, uzun kablolar veya yanlış N/PE bağlantısı, aşırı gerilim koruma etkinliğini azaltabilir.
Nötr barası ve topraklama barası klemensler gibi mi seçilmelidir?
İletken kesiti, akım değeri, terminal kapasitesi, malzeme, montaj yöntemi, yalıtım gereksinimleri ve panonun listeleme veya tasarım şartnamesine göre seçilmelidirler. Bunlar genel amaçlı metal şeritler değildir.
Sonuç
Nötr barası ve topraklama barası birbirine benzer görünebilir ancak farklı işlevlere sahiptirler. Nötr barası, normal akım dönüş yolunun bir parçasıdır. Topraklama barası, PE barası veya toprak barası ise koruyucu hata yolu ve eş potansiyel sisteminin bir parçasıdır.
Konut tipi ana pano/alt pano için temel soru, nötr ve toprağın nerede birleştirildiğidir. IEC dağıtım panoları ve pano üreticisi uygulamaları için temel soru, TN-S, TN-C-S, TT veya IT topraklama kuralları altında N ve PE'nin nasıl ayrıldığıdır.
En güvenli tasarım yaklaşımı basittir: N ve PE işlevlerini ayrı tutun, bunları yalnızca izin verilen noktada birleştirin, iletkenleri pano listelemesine göre sonlandırın ve RCD/RCBO/SPD bağlantılarını gerçek sistem tasarımına göre yönlendirin.
